YWSD100-100矿用本安型温湿度检测仪

南京科强科技实业有限公司产品使用说明书GWD100G型温度传感器执行标准：Q/3200KQSY009-2007版本号：NO.1出版日期: 2007-03-06安装、使用本产品前，请详细阅读本使用说明书目录1.概述2.工作原理3.主要技术参数4.结构和安装5.操作使用6.维护及保养7.运输及贮存8.发货清单警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本产品不得随意与其他未经联检的设备连接！一、概述GWD100G 型温度传感器（以下简称传感器）是用于连续监测煤矿井下环境温度或抽放管道内气体温度的模拟量传感器，能就地数字显示温度测量值并输出标准信号传送给关联设备。

该传感器经国家防爆检验机关进行联机检验后，可与国内各类型监测系统配套，适用于煤矿井下有自燃倾向的采掘工作面、回风巷、采空区、机电硐室等地点固定适用和瓦斯抽放管道中连续监测温度使用。

产品的型号定义如下：G W D 100 G管道用测量范围电子式温度传感器该传感器具有以下特点：1）采用高精度和新型智能数字高精度温度IC元件，使用寿命长，防潮防尘防腐蚀，仪器性能更加稳定；2）采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试；3）采用红外遥控调校零点、灵敏度等功能，调校简便；4）外壳采用Q235钢材料设计，增强了传感器的抗冲击和抗腐蚀能力。

二、工作原理该传感器以多功能超低功耗的单片机（SOC）为中央处理单元、由放大电路、数字显示、信号输出等单元电路组成，框图如下：图1 传感器电路原理框图传感器的温度检测采用集成半导体工艺制成的采样头采样，将温度变化转换为模拟电压信号，经AD620放大后直接送入单片机处理。

单片机将采集到的信号经处理后就地数字显示，并转换为标准信号传输到关联设备，实现远程集中监控。

传感器结构设计充分考虑了恶劣环境的环境条件，在结构强度和防水性能方面都采取了有效的措施，保证传感器能稳定可靠的工作。

YHW300 本安型围岩位移测定仪 FCH2G/1矿用本安型手持采集器使用手册目录1.概述 (1)2结构特征 (2)3.技术特性 (3)4.安装 (4)5.使用、操作 (5)6.故障分析与排除 (13)7.维护保养、使用注意事项 (14)8.运输、贮存 (14)9、开箱检查 (14)10、售后服务 (14)敬告：在您安装和使用本产品前，请仔细阅读本使用说明书！警告：井下严禁开盖！维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！严禁使用本说明书规定外的电池！1.概述1.1用途及特点YHW300本安型围岩位移测定仪（以下简称测定仪）和FCH2G/1矿用本安型手持采集器（以下简称采集器）配套使用。

主要应用于煤矿巷道或工作面的顶板及围岩内部离层检测和报警。

该产品采用了新型的单片微计算机测量技术和红外无线数据通讯技术，解决了长期以来围岩离层测量精度低、读数不方便问题。

微功耗单片机和特殊的传感测量一体化结构设计，使该产品具有内置电池供电、长期连续检测和很强的环境适应能力。

该仪器可选配数据处理软件（Win98/2000/XP环境）。

1.2使用环境a)环境温度：0℃～+40℃；b)平均相对湿度：不大于95％（+25℃）；c)大气压力：80kPa～106kPa；d)煤矿井下有瓦斯，煤尘等爆炸危险的环境。

e)无强烈震动和冲击的地方。

f)无破坏金属和绝缘材料的腐蚀性气体的地方。

2结构特征 2.1结构测定仪结构如图1所示。

测定仪由两部分组成，机械式部分、报警显示变送器。

机械部分可单独使用，具有离层探出式指示。

配数字显示变送器后可具有数字光控显示、报警和数据通讯功能。

图1 测定仪结构组成示意图采集器结构如图2所示。

图2 数据采集器正面示意图2.2工作原理本产品由传感器和锚爪机构组成，二者之间用Φ0.7mm 的钢丝绳连接。

传显示报警变送器机械部分感器采用了电阻式位移测量技术，当顶板内部产生离层时，不同深度的锚爪通过钢丝绳牵引传感器的卷簧运动，卷簧机构带动电位器旋转。

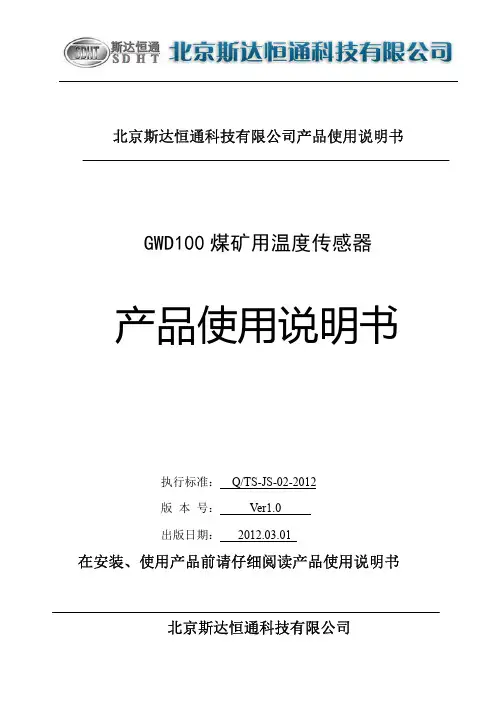

京 达恒通 技 限 产品使用说明书GWD100煤矿用温度传感器 产品使用说明书执行标准 Q/TS-JS-02-2012本 Ver1.0日期 2012.03.01在安装 使用产品前请仔细阅读产品使用说明书京 达恒通 技 限目录一 用途 (2)型 及含义 (2)外形尺 及材 (2)四 要特 (2)要技术参数 (3)工作原理 (3)七 结构 (4)使用 维 (4)九 注意 项 (5)十 型故障判断及处理 (6)十一 发 清单 (6)十 资 证明编 (7)附录警示 维修时 得改 本安电路和 本安电路 的元器件的电气参数 规格和型 ！本安 联产品 得随意改 配置！一 用途出上号100煤矿用温 传感器(以 简 传感器)是 满足 煤矿 测 温 的需要而研制的 它 以连续自动地将 温 转换 标准电信 输 给配接设备，并 就地显示沼气浓 值，超限声 警等 能 传感器 家防爆检验机 进行联机检验 , 内各类型 测系统配套使用型 含义 防爆型式及标志出 上 号 100参数，测 范围 0~100第 特征代 ，工作原理 电学第一特征代 ，测 温 用产品类型代 传感器传感器的防爆型式 矿用本 安全型，防爆标志 “寸xibI 退b”外形尺 及材a)外形尺 270 × 155 × 55mmb)重 1.3k gc)外壳材 锈钢四 要特1．采用 型单 微机和高集 数字 电路，使电路结构简单，性能 靠，便于维修 调试 秒2．实 了红外遥控调校零 灵敏 警 等 能,使调校方便简单3．采用 型开 电源,降 了整机 耗,增 了仪器传输距离4．增 了故障自检 能,便于使用 维5．设计了 型高 外壳结构,增 了仪器抗冲 能力要参数1 用条件境温 0℃～40℃相 湿 98变R击大气压力 80kPa～116kPa用于含 瓦 或煤尘爆 危险的煤矿2 要技术指标2.1工作 境条件温 0~40℃相 湿 98%大气压力 86~116kPa2.2测 范围和基本误差测 参数 测 范围 基本误差温 0℃〜100℃4 ±2.5变 对.S2.3传感器工作电压 DC9V~24V,工作电流 8mA2.4输 信 制式2.5频率型 200～1 000Hz 脉冲宽 0.3ms，脉冲幅 高电平 小于3.0V 电平小于+0.5V2.6测 范围 0～100℃2.7本安参数Ui 19V Ii 900mA Li 22uH Ci 0.2nF2.8 联设备2.9KDW28-18矿用隔爆兼本安 间断电源 安全标志编 MAA080025生产单 宜 市 恒自动 仪表 限工作原理该传感器以单 微机退SP430 中央处理单元 放大电路 A/号转换 数字显示 声 警 信 输 等单元电路组 ，框 如七 结构传感器 机的机壳采用 锈钢冲压而 ，秒 前 盖合缝处设计 橡胶密封围，既防尘又防水， 部装 传感器元件， 警灯组采用了高亮 红色发 管， 时也 声 警 秒仪器 面采用了四 红色数码作 数字显示 整个设计 颖 体 小 调节方便使用 维1 使用前的准备将插头缺口 插 ， 好旋紧 秒输 接线 格按以 所标颜色接线红色线──电源 极(电缆插头1 口)黑色线──电源负极(电缆插头2 口)白色线──频率信 输 (电缆插头3 口)绿色线──断电信 输 (电缆插头4 口)２ 仪器的调节仪器各项 能参数的调校采用 能菜单项方式， 能菜单项选项含义见表表字 符 含 义P 1 标 零P 2 调 精P 3 调 警自动调零： P 1当仪器处在温 零的 境 ，显示值 零的情况 ，需要 仪器调零 把仪器置于温 零的 境 如清 空气中 待读数稳定 ,按 能键 P 1 菜单，按一 确认键,标零完 仪器返回到温 检测状态精度调整： P 2根据煤矿安全规程,须定期用压力计 仪器的精 进行校准 在仪器的接口套 硅胶管，接入压力，待仪器读数稳定 , 按 能键 P 1 菜单，再按一 键，显示 P 2 菜单，按一 确认键,仪器显示温 值 再按 键( + 1 )或 键( -1 )调整仪器的示值,把仪器示值调整到所通入的压力真值 ,按一 确认键,精 调整完 仪器返回到温 检测状态3、报警值调整： P 3按 能键 P 1 菜单，再按 键，显示 P 3 菜单，按一 确认键,仪器显示当前的 警值 再按 键( + 1 )或 键( -1 )调整仪器的示值,把仪器示值调整到所需的 警值 ,按一 确认键, 警值调整完 仪器返回到温 检测状态注 在调校状态，当按键连续50 没 按 时，仪器 调校状态，返回到温 检测状态九 注意 项(1)本仪器应固定专人使用， 格按照使用说明书进行操作，非专职人员禁 随便拆开仪器，按动按键等(2)在使用中避免猛烈摔打，碰撞(3) 仪器的零 测试精 要定期调校，一般 半 一次，若未超差时 继续使用十 型故障判断及处理1．当仪器显示LLL时，元件 能损坏，请检查 予以更换2. 遥控问题如传感器接 到遥控信 ,首 检查遥控器电池是否 电,确认 电 在更换传感器线路板数码管旁的红外接收头(S对击) 如小数码管 能 数字乱跳而无法控制,也 更换S对击3. 显示"8.88"或 他 明字符若传感器在 显示"8.88"等 他 明字符,或反复显示"00.00", 能是分站和传感器之间电缆距离 长造 的, 当 断距离或增 分站十一 发 清单传感器 1遥控器 1只连接电缆 1根内 角扳手 1只说明书 1本包装 1个十 资 证明编防爆合格证安全标志准用证附录A规范性附录请产品 要零 元 部件及重要原材料明细表序 零部件(材料)规格型 材生产单安标编 或它认证编效期控类别1 温 敏感元件DS18B20 昊 技号2 壳体 锈钢 海华东电器限号联设备序 型 防爆型式 安全标志准用证 防爆合格证生产厂家1 矿用隔爆兼本安 间断电源KDW28-18矿用本安型 MAA080025320101190生产单 宜 市 恒自动 仪表 限。

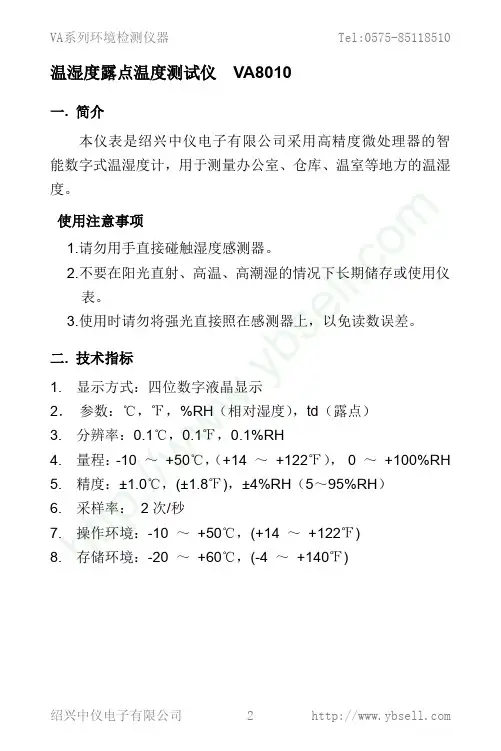

温湿度露点温度测试仪 VA8010一. 简介本仪表是绍兴中仪电子有限公司采用高精度微处理器的智能数字式温湿度计，用于测量办公室、仓库、温室等地方的温湿度。

使用注意事项1.请勿用手直接碰触湿度感测器。

2.不要在阳光直射、高温、高潮湿的情况下长期储存或使用仪表。

3.使用时请勿将强光直接照在感测器上，以免读数误差。

二. 技术指标1. 显示方式：四位数字液晶显示2． 参数：℃，℉，%RH （相对湿度），td （露点） 3. 分辨率：0.1℃，0.1℉，0.1%RH4. 量程：-10 ～ +50℃，（+14 ～ +122℉）， 0 ～ +100%RH5. 精度：±1.0℃，(±1.8℉)，±4%RH （5～95%RH ）6. 采样率： 2次/秒7. 操作环境：-10 ～ +50℃，(+14 ～ +122℉) 8. 存储环境：-20 ～ +60℃，(-4 ～ +140℉)h tt p://www.yb s e ll .co m三. 部件名称3.1 仪表面板1．保护罩 2. 温湿度传感器3. LCD 显示窗4. 功能按键3.2 液晶显示器液晶显示器如上图，各符号含义如下：1. 数据保持指示2. 背景光指示3. 读数显示4. 读数显示5. 最大/最小值显示6. 湿度单位7. 温度单位8. 电池电量不足指示 四. 快速操作说明*注意：为确保测量读数的准确性，一切可能影响测量结果的干扰源（如手）必须远离传感器。

1．按下ON/OFF 键开机，进入测量模式。

开机完毕后会显示当前的温湿度值，默认湿度/温度单位为%RH/℃。

h tt p://www.yb se ll .co m2. 按下Unit 按键可以更改温湿度单位，可设置%RH(相对湿度)、td （露点温度）、℃、℉；按下Mode 键可以切换最大/最小值。

3．读数锁定及屏幕背景光开机状态下，短按 键，读数被锁定，再次短按此键，恢复测量状态；长按 键2秒时，视窗会出现 符号，背光灯被打开，再长按此键2秒，背光灯被关闭。

GW100（A）型温度传感器使用说明书淮南万泰电子股份有限公司GW100（A）型温度传感器使用说明书1用途及适用范围GW100（A）型温度传感器（以下简称传感器）适用于煤矿井下含有爆炸性气体（CH4）的环境中以及露天煤矿、选煤厂等工作场所，作为矿用带式输送机保护装置的温度保护信号检测之用。

2主要技术特征2.1 防爆型式：矿用本质安全型，防爆标志：ExibI；2.2 型号含义G W 100 (A)设计序号主参数，测量范围（℃）温度传感器2.3 额定工作电压：DC12V；2.4 额定工作电流：150mA；2.5 测量范围：设定42℃；动作值误差：±2℃；2.6 动作性能：被测点温度超过设定值时，继电器动作。

被测点温度低于设定值时，继电器复位。

2.7 输出信号：开关量信号2.8 关联设备：ZJZ-SI矿用带式输送机综合保护装置2.9 传输电缆长度最大长度100m，分布电容＜0.1μf/Km，分布电感＜1mH/Km；2.10 外形尺寸：167mm×66mm×41mm；2.11 质量：350g。

3 环境条件3.1 正常工作条件3.1.1 周围环境温度为-5℃～40℃；3.1.2 海拔高度不超过2000m（气压80KPa～110KPa）；3.1.3 周围空气相对湿度≤98%(25℃)；3.1.4 含有甲烷等爆炸性气体的矿井中；3.1.5 无显著摇动和冲击振动的地方；3.1.6 无破坏绝缘的气体或蒸气的环境中；3.1.7 能防滴水的地方。

3.2 最恶劣贮运条件高温:60℃；低温:-40℃；平均相对湿度:95%(25℃)。

4 结构概述传感器由温度检测探头、主体、安装支架等部分组成。

主体内有电路板和接线端子。

传感器电路板上还设有自故障显示发光二极管。

5 工作原理传感器的检测探头贴紧或靠近被测部位，当环境温度和被测点温度低于设定的温度值时，传感器不动作，当环境温度或被测点温度超过设定的温度值时，传感器内的比较器电路翻转，传感器将输出接点有断开变为导通。

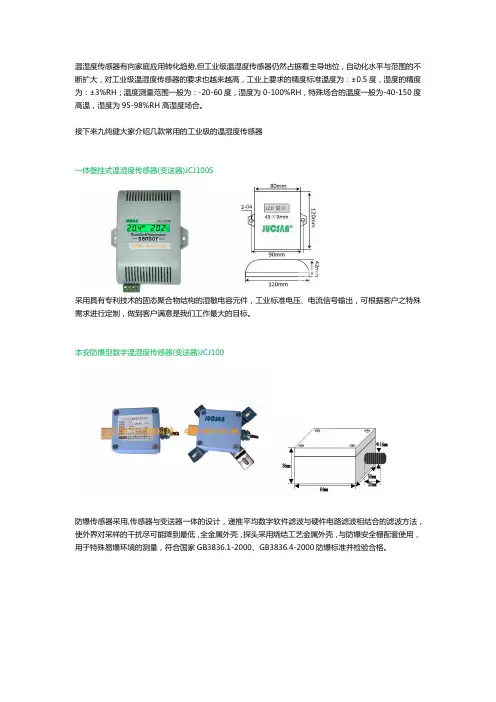

温湿度传感器有向家庭应用转化趋势,但工业级温湿度传感器仍然占据着主导地位，自动化水平与范围的不断扩大，对工业级温湿度传感器的要求也越来越高，工业上要求的精度标准温度为：±0.5度，湿度的精度为：±3%RH；温度测量范围一般为：-20-60度，湿度为0-100%RH，特殊场合的温度一般为-40-150度高温，湿度为95-98%RH高湿度场合。

接下来九纯健大家介绍几款常用的工业级的温湿度传感器一体壁挂式温湿度传感器(变送器)JCJ100S采用具有专利技术的固态聚合物结构的湿敏电容元件，工业标准电压、电流信号输出，可根据客户之特殊需求进行定制，做到客户满意是我们工作最大的目标。

本安防爆型数字温湿度传感器(变送器)JCJ100防爆传感器采用,传感器与变送器一体的设计，递推平均数字软件滤波与硬件电路滤波相结合的滤波方法，使外界对采样的干扰尽可能降到最低，全金属外壳，探头采用烧结工艺金属外壳，与防爆安全栅配套使用，用于特殊易爆环境的测量，符合国家GB3836.1-2000、GB3836.4-2000防爆标准并检验合格。

螺纹固定温度传感器(变送器)螺纹固定式温度传感器由接线盒、固定螺纹和保护管三部分组成。

产品可广泛应用测量气温、液体温度、油温及物体表面温度等。

ZIGBEE无线数字温湿度传感器- (内置天线)产品特点：符合ZIGBEE协议标准的射频收发器和微处理器，JCJ106传感器终端需配合JCJ106XT协调器组成传感器测量网络，通过标准RS-232或485通信接口可与计算机、工控机、GPRS模块、3G模块、端口服务器等设备共同组成多点无线温湿度监控系统。

无线壁挂式温湿度传感器(内置天线)JCJ107JCJ107物联网无线温湿度传感器系列产品包含无线传感器终端、无线路由器和无线接收协调器，内置天线，在空旷环境下可以传输800米。

适用医药库房、食品库房、冷链物流车载系统、工业现场测量、办公室、超市、档案室、生产车间、仓库、机房、工地等测量的场合。

一、概述GWD100(A温度传感器（以下简称传感器）是一种带LED 显示的工业用温度测量仪器。

传感器采用半导体温度传感元件，因此具有工作稳定、测量准确、功耗小、使用寿命长的优点。

产品为矿用本质安全型，适用于工矿环境、电机、以及管道内或容器中流体温度的测量。

1、传感器型号含义：2、正常工作环境条件：a 、工作温度：-5℃～40℃b 、相对湿度：≤98%RH（+25℃）c 、大气压力：80kPa ～110kPad 、机械环境：无显著震动和冲击的场合。

e 、在有甲烷、煤尘爆炸性气体环境中使用。

二、主要功能与结构1、功能传感器由配套设备提供电源，传感器实时测量温度值并输出相对应的模拟量信号。

传感器为4位LED 显示，分辨率0.1℃ 2、结构传感器外壳采用不锈钢材料加工而成，外形结构见图1体积：296mm ×142mm ×69mm 测量探头部分：Φ8×60；管道安装探测管：Φ11×146 重量：1.8 kg 3、防护等级：IP54三、主要技术特征1、防爆型式：矿用本质安全型，防爆标志：ExibI2、工作电压：DC 9V～24V ，工作电流≤ 60mA3、本安参数： Ui ：DC 18V，I i ：80mA ； Ci ：0.9nF ；L i ：0mH4、输出信号制式图1：传感器外形图G W D 100 （A ）修改序号测量范围℃数字半导体式温度传感器a 电流型： DC 1mA～5mA ；4mA ～20mAb 频率型： 200Hz～1000Hz （脉冲宽度≥0.3ms ，脉冲幅度），高电平不小于3.0V 、低电平不大于+0.5V5、测量范围： 0～100 ℃6、基本误差a 、显示误差：≤1℃b 、输出误差：≤1℃7、报警功能：传感器具有声光报警功能，在全量程范围内可任意设置上、下限报警点。

8、传输距离：最大传输距离为2000m （单芯截面积为1.5mm 2时）电缆分布电容：≤0.06uF/km；分布电感：≤0.8mH/km；直流电阻12.8Ω/km 9、可以采用遥控调校。

GPD40矿用本质安全型压力传感器使用说明书2012年1月5日目录1 用途 (3)2 环境条件 (3)3 主要技术参数 (3)3.1 技术参数 (3)3.2 关联设备 (3)4 产品分类 (3)4.1 型式 (3)4.2 产品型号 (4)5 产品结构及原理 (4)5.1 产品结构及外形尺寸 (4)5.2 原理 (4)5.3 功能 (4)6 安装、调试、操作及使用注意事项 (5)6.1 安装接线 (5)6.2 注意事项 (5)7 运输和储存 (5)8 订货和服务 (6)使用压力传感器前，请详细阅读本说明书。

1用途矿用本质安全型压力传感器用于液体、气体的压力检测。

实时输出电流信号，方便与各种自动控制系统连接。

传感器执行企业标准GB3836-2010、MT393-1995、Q/ZMD031－2012。

2环境条件——周围环境温度－5℃～40℃；——海拔高度不超过1000m，矿井大气压（0.08～0.11）Mpa；——周围空气相对湿度不大于95％（25℃时）；——适用于有瓦斯和煤尘爆炸危险的环境中；——污染等级为3级；——安装类别为Ⅲ类；——使用在无显著振动和冲击的场所。

3主要技术参数3.1技术参数--输入电压：本安18V；--输出电流：4～20mA；--压力量程：0～10Mpa。

3.2关联设备——名称与型号：矿用隔爆兼本安型直流稳压电源；——生产厂家：山东中煤电器有限公司；——电源输入：AC660V；——防爆证号：申办中；安标证号：申办中。

4产品分类4.1型式矿用本安型“Exib I”。

4.2产品型号G P D 105 产品结构及原理5.1产品结构及外形尺寸由外壳、变送器、放大电路三部分组成，其外部结构如图1所示。

图1外部结构及尺寸图5.2原理被测介质的压力直接作用于传感器的金属膜片，使膜片产生与介质压力成正比的变形。

电桥变形后输出对应于这一压力的电信号。

电桥输出的信号经过放大电路放大并转换成标准的电流（4-20mA ）输出。

概述通常湿度的测量和记录都是采用人的毛发做为测量部件但是随着对传感器反应时间要求的提高以及湿度快速变化或者在25%的湿度条件以下-10温度测量条件的大量的出现极力推荐使用我们特别设计的的测量传感器PERNIX如果你希望订购PERNIX的设备请特别指明订购需额外价钱湿度计的显示表盘由镀铝材料制白底黑字PERNIX测量部件对我们的194~202和235E250无效194 订购号00.01940.100 000圆形湿度表适合与桌面和墙挂使用钩或钉住技术数据测量范围 5~100%RH, 2%的刻度精度 2.5%RH(定期校准)工作温度-60~70尺寸 102mm,35mm D重量 0.300Kg外表天蓝色暗色镀铬外壳198 订购号00.01980.100 000温湿度表由毛细管温度传感器组成的湿度指示器由于结合了这种功能你同时可以得到相对和绝对湿度也能得到温度和露点温度技术数据测量范围 5~100%RH-25~40尺寸 133mm,46mm D重量 0.500Kg精度 2.5%RH(定期校准)1K外表天蓝色暗灰色镀铬外壳201a 订购号00.02011.100 000这种湿度计可以作为多功能测量设备由测量以%为单位的相对湿度为单位的温度和以hPa为单位的饱和压力辅件用于仪器重新标订带泡沫入口的透明箔袋技术数据测量范围5~100%RH-30~50精度 2.5%RH(定期校准) 1.0K(<0),0.7K(>0)尺寸 81mm; 242mmH; 28mm D重量0.400Kg外表天蓝色暗灰色镀铬外壳201a 订购号00.02020.100 000 Lambrech Polymeter,这种温湿度表一体化仪表允许读出相对湿度绝对湿度温度露点温度饱和压力水蒸汽压力以及不饱和度PERNIX型号无效辅件技术数据测量范围5~100%RH0.1~80g/m³绝对湿度-30~50精度 2.5%RH(定期校准) 1.0K(<0),0.7K(>0)尺寸 81mm; 242mmH; 28mm D重量0.4Kg外表天蓝色暗灰色镀铬外壳204 订购号33.02020.008 000用于201a和202型号的单独配件湿度计重量 0.050Kg220F 50P 订购号00.02202.205 000杆型湿度计带PERNIX测量部件用于测量空气湿度和吸湿性材料的含水量绝对轻制金属制造带手柄防摔坏玻璃树脂视窗技术数据测量范围5~100%RH刻度2%RH精度 2.5%RH(定期校准)工作温度-60~70尺寸 118mm; 480mmL; 杆19X8mm重量0.600Kg外层天蓝色暗灰色金属杆末梢为黑色235E 250 订购号00.02350.125 000带支架的湿度计特别适合使用在不易到达的地方表面安装技术数据测量范围5~100%RH刻度2%RH精度 2.5%RH(定期校准)工作温度-60~70尺寸 120mm 法兰;共 280mm H重量0.400Kg外层天蓝色镀铬外环235 E125 订购号00.02350.112 500带支架的湿度计如同235E250,但是深度为125mm技术数据尺寸120mm 法兰;共155 mm H重量 0.300Kg空气湿度传感器800系列这些传感器被装配在我们的 PERNIX系列产品上既带本地显示也可用于在线测量电缆末梢带护套辅件1个回形针和一个六角罗冒 R 1”主要技术数据测量范围5~100%RH刻度1%RH精度 2.5%RH(定期校准)工作温度-60~70最大电流 60mA(~0.5W)尺寸共395 mm H(帽子105mm;80mmD)重量 1.500Kg外层天蓝色暗灰色镀铬外壳800 N 30 订购号00.08000.202.030技术参数电阻 50-30-50 Ohm,对数800 L0-100 订购号00.08000.201.010电阻 0-100 Ohm,线性800 MU 订购号00.08000.206 0?2 空气湿度传感器带电阻/电流转换器有两种不同的型号输出 0~20mA(0~100%RH) 订购号00.08000.206 0024~20mA(0~100%RH) 订购号00.08000.206 042详细技术数据电阻0-100 Ohm,线性工作温度范围 -30~70输出0(4)~20mA(0~100%RH),负载500 ohm工作电压24VDC,10%重量 1.600Kg空气温湿度传感器传感器 809被装备到PERNIX传感器和铂探头上现场湿度显示内置电子器件用于温湿度在线测量在设备顶部有电缆接头接头带护套(Pg16)主要技术数据湿度测量范围 5~100%RH精度 2.5%RH温度测量范围-60~70精度0.3K(0)其它工作温度范围-60~70最大电流60mA(电阻输出)10mA(温度输出)尺寸共395 mm H(帽子105mm;80mmD)重量 1.5Kg外壳天蓝色暗灰色镀铬外壳809 L100订购号00.08090.231 515详细技术参数电阻输出5-100-5 ohm,线性809L 0-100 订购号00.08090.231 010详细技术参数电阻0-100 ohm,线性809MU 订购号00.08090.266 0?2带2个R-I转换器2个不同的型号都有效输出 0~20mA(0~100%RH) 订购号00.08090.266 1024~20mA(0~100%RH) 订购号00.08090.266 142主要技术数据电阻 0-100 ohm,线性精度 2.5%RH温度0.3K工作温度范围-30~70输出0(4)~20mA(~0~100%RH和-30~40)最大负载500 ohm工作电压24VDC10%重量 1.7Kg电气传感器8091经济型订购号00.08091.000 000一体化温湿度传感器她的精巧和可靠的设计使得她同时适合使用在工业和气象应用技术数据湿度测量元器件电容测量范围 0~100%RH精度2%RH输出模拟信号0~1VDC阻抗>2000 ohm温度测量元器件 PT100测量范围-20~80精度0.1K输出0~1V其它工作温度范围-20~80工作电压10~30VDC,10%功耗大约0.8mA重量0.4Kg8092 订购号00.08092.130 402 精密的相对湿度和空气温度传感器可以高质量的使用在工业和气象场合7芯电缆对外连接湿度测量元器件电容测量范围 0~100%RH精度1%RH(5~95%RH)2%RH其它输出模拟信号0~1VDC阻抗>1000 ohm温度测量元器件 PT100测量范围-40~60精度0.3K输出 PT100其它工作电压10~30VDC,10%功耗最大2.5mA重量0.4Kg连接电缆适合传感器00.08092.130 420,包括插入式接头(母头)长度 3.3m辅件814 订购号00.08140.000 000传感器防护罩保护传感器不受日照和雨淋适合用于空气湿度传感器800和空气温湿度传感器809技术数据尺寸 170mmФ;440mmH安装方式直接安装到22mm的杆上重量 1.7Kg漆层镀铝防水海洋色8141经济型订购号00.08141.?00 000传感器防护罩保护传感器不受日照和雨淋适合用于直径小于25mm的传感器技术数据尺寸 120mmФ;160mmH重量0.6Kg漆层白色防紫外线和挤压的塑料请选择防护罩8141经济型(M1) 订购号00.08141.000 000带固定螺纹8141经济型(M2) 订购号00.08141.100 000带固定螺纹和接头32.08141.001 000适合传感器00.08281.xxx xxx8141, 经济型(M3) 订购号00.08141.300 000使用保护盒子替代了固定螺纹适合传感器00.08092.130 xxx815保护管由镀镍的铜制造成当风速超过6m/s时或者在空气极度污染的场合使用适合传感器800和809使用重量0.070Kg.干湿球湿度计706 订购号00.0706.000 0?0标准干湿球湿度计设计用于安装到设备内部RH的测量由垂直安放的水银温度计带弹簧吸出器决定温度和温度得出的参数由水平的水银温度计决定配带我们的干湿球表格771b一个吸湿管0.5m长的毛细管和两个塞子这种干湿球温湿度计仅仅在0.2刻度时有效最大/最小温度计请选择0.5K刻度订购号:00.07060.000 0200.2K刻度订购号:00.07060.000 050技术数据(706型号)干湿球温度计-30~5015mmФ;370mmL;0.06Kg最小/最大温度:刻度 0.5K,-40~40;15mmФ;290mmL;0.05Kg刻度 0.2K,-40~40;15mmФ;290mmL;0.06Kg尺寸600mmH,200mmW重量 2.4Kg漆层白色金属支架706H 订购号00.07061.000 0?0标准干湿球温湿度计如同706除了不带三角架这种这种干湿球温湿度计仅仅在0.2刻度时有效0.5K刻度订购号:00.07061.000 0200.2K刻度订购号:00.07061.000 050706a 订购号32.07060.006 050干湿球温湿度计的部件刻度 0.5K,-30~50;15mmФ;370mmL;0.06Kg1052a-1/2K 订购号32.10520.001 020最大温度计的部件刻度 0.5K,-30~50;15mmФ;370mmL;0.06Kg1052a-1/5K订购号32.10520.001 050最大温度计的部件刻度 0.5K,-30~50;15mmФ;370mmL;0.06Kg1052b-1/2K 订购号32.10520.002 020最大温度计的部件刻度 0.5K,-30~50;15mmФ;370mmL;0.06Kg1052b-1/5K 订购号32.10520.002 050最大温度计的部件刻度 0.5K,-30~50;15mmФ;370mmL;0.06Kg707 订购号32.07060.009 000最大温度计的部件重量0.600Kg740 订购号00.07400.009 000带折叠柄的可旋转干湿球温湿度计根据需要进行温湿度测量温度计容器也可作为防辐射保护配带我们的干湿球表格771b一个吸湿管0.5m长的毛细管和两个塞子技术数据温度范围 -10~60刻度 0.2K, -30~40刻度 0.2K精度0.2K尺寸305X60X20mm(HXWXD)重量 0.600Kg740a 订购号32.07400.003010用于740型号的温度计0.2K刻度741 订购号50.07400.004 000用于740的皮制包761 订购号00.07610.000 0?0渴式干湿度计简易型用于湿度和温度定义的标准设备根据DIN58661 标准制作的精密水银温度计适合与调整其它的温度和湿度产品双壁设计减少辐射影响两个温度计都必须在由吸尘器产生的2m/s的风速的空气流通下工作辅件带湿气的容器安装螺纹线性发条0.5m的毛细管参数校验证书干湿表771b塑料箱子需要另外订购请选择-5~600.2刻度订购号00.07610.000 010-30~400.2刻度订购号00.07610.000 020技术数据精度0.2K在测量范围的最大误差0.2K在任何10的范围内的最大误差0.1K尺寸90mm,420mmH,箱子420x285x100mm(LXWXH)重量设备 1.2公斤辅件 1Kg漆层白色吸出器镀铬管761a 订购号32.07610.003 010单独温度计761a 订购号32.07610.003 020单独温度计761,官方认证订购号00.07610.000 0?2渴型干湿度湿度计就如761型只是增加了官方认证证书请选择你需要的测量范围:-5~600.2刻度订购号00.07610.000 012-30~400.2刻度订购号00.07610.000 022761a官方认证订购号32.07610.003 012单独温度计,用于00.07610.000 012,-5~60761a官方认证订购号32.07610.003 022单独温度计, 用于00.07610.000 022,-30~40761e订购号32.07610.020 000手持式推荐用于移动测量用于固定测量的干湿球湿度计819 订购号00.8190.000 000干湿球湿度计特别用于户外使用空气湿度测量通过2个倾斜的铂电极这两个铂电极必须被保护不受辐射连续的气流必须从相反的方向连续通过防止外界影响技术参数测量范围依赖于外接的显示器/记录器/转换器精度0.1K在0时工作温度范围0以上供电230V AC;50Ha,160mA水柜容量150cm³重量 1.9Kg干湿度湿度表和便携计算器用测量值并且套用公式计算湿度值需要大量的时间因此图形或者数字干湿球湿度表被经常使用渴氏干湿球计算表德国气象服务编辑德国Friedrich Vieweg, Brauschweig出版我们的每个干湿球湿度都是由图形干湿球表提供在大气压1006.6hPa的情况下计算得出在某种高精度的调节需要下在有20hPa的偏差的情况下必须进行压力修正在大多数修正条件下我们提供便携计算器767和湿度计算表768G768G 订购号00.07680.030 000干湿球湿度表根据Sonntag计算曲线有详细的蒸汽压力和湿度修正应用的大气压力范围670~1065hPa曲线大小 Din A4(210x297mm)771b 订购号00.07710.020 000用于湿度计算的干湿球湿度表湿度范围0~100%RH环境温度范围0~100参考压力1006.6hPa表尺寸560X580mm767 订购号00.07670.001 000可编程便携计算器带湿度计算程序包含Sprung公式也能用于修正计算相对湿度和绝对湿度也能计算修正露点这个预设参数是在大气压力1006.6的情况用户也可根据自己的要求随意更改重量0.500Kg。

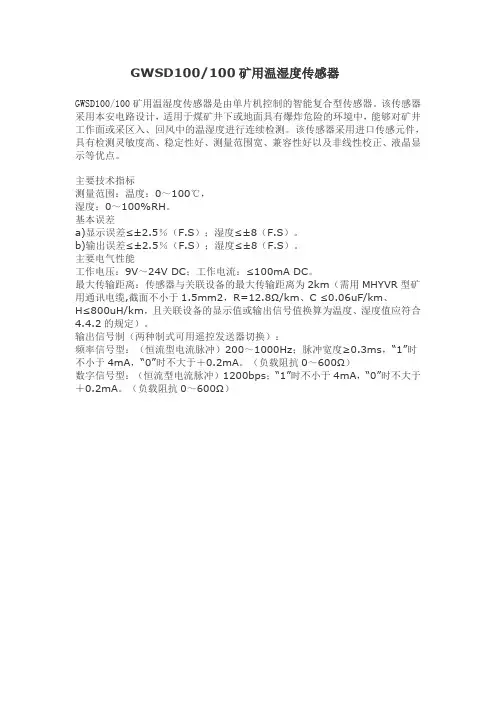

GWSD100/100矿用温湿度传感器
GWSD100/100矿用温湿度传感器是由单片机控制的智能复合型传感器。

该传感器采用本安电路设计，适用于煤矿井下或地面具有爆炸危险的环境中，能够对矿井工作面或采区入、回风中的温湿度进行连续检测。

该传感器采用进口传感元件，具有检测灵敏度高、稳定性好、测量范围宽、兼容性好以及非线性校正、液晶显示等优点。

主要技术指标
测量范围：温度：0～100℃，
湿度：0～100%RH。

基本误差
a)显示误差≤±2.5％（F.S）；湿度≤±8（F.S）。

b)输出误差≤±2.5％（F.S）；湿度≤±8（F.S）。

主要电气性能
工作电压：9V～24V DC；工作电流：≤100mA DC。

最大传输距离：传感器与关联设备的最大传输距离为2km（需用MHYVR型矿用通讯电缆,截面不小于1.5mm2，R=12.8Ω/km、C ≤0.06uF/km、
H≤800uH/km，且关联设备的显示值或输出信号值换算为温度、湿度值应符合4.4.2的规定）。

输出信号制（两种制式可用遥控发送器切换）：
频率信号型：（恒流型电流脉冲）200～1000Hz；脉冲宽度≥0.3ms，“1”时不小于4mA，“0”时不大于＋0.2mA。

（负载阻抗0～600Ω）
数字信号型：（恒流型电流脉冲）1200bps；“1”时不小于4mA，“0”时不大于＋0.2mA。

（负载阻抗0～600Ω）。

S100温湿度记录仪规格书目录第一章产品介绍 (1)1.1介绍 (1)1.2特性 (1)1.3应用环境 (1)1.4记录仪数据 (2)1.5温湿度记录仪S100-ET/S100-EX外观 (2)1.6温湿度记录仪S100-T/S100-TH外观 (3)1.7S100系列温度记录仪显示屏 (3)1.8S100系列温湿度记录仪显示屏 (4)1.9按键功能介绍 (4)1.10设备状态说明 (4)第二章软件使用指南 (7)2.1计算机硬件的要求 (7)2.2USB驱动安装 (7)2.3LogPro软件使用 (9)2.3.1读取和设置记录仪属性 (9)2.3.2参数设置说明 (10)2.3.3查看数据 (10)2.3.4删除数据 (11)3.1液晶屏显示暗淡 (12)3.2日期&时间错误 (12)3.3软件运行错误 (12)第一章产品介绍1.1介绍华图S100系列记录仪是华图公司最新推出的用于疫苗、冷藏运输、低温冷库等场所的具有国内领先水平的温度测量仪器，采用原装进口之温湿度传感器，精度高，一致性非常好，两节1.5V7号电池供电，连续工作时间达6个月以上，是国家技术监督总局认可的计量仪器。

1.2特性（1）外形小巧精致，使用方便；（2）传感器由瑞士生产，精度高；（3）2节1.5V7号电池可以工作6个月以上,25℃环境(采样间隔60秒，记录间隔300秒)；（4）主机尺寸:57x92x20mm；（5）LCD屏幕尺寸:37x17mm；（6）温度和湿度外探针直径:16mm；（7）温度外探头直径:6mm；1.3应用环境（1）疫苗（2）冷藏运输（3）低温冷库（4）工作及生活区域（5）超市1.4记录仪数据1.5温湿度记录仪S100-ET/S100-EX外观LCD显示区型号标签LOG/STD：记录和开关机按键电池盖，打开可更换电池MIN/MIN：最大最小值查看按键USB接口外置传感器接口外置温湿度传感器(S100-EX/S100-EX+)挂孔外置温度传感器（S100-ET/S100-ET+）1.6温湿度记录仪S100-T/S100-TH外观LCD显示屏挂孔LOG/STD按键型号标签MAX/MIN按键电池盖传感器USB端口1.7S100系列温度记录仪显示屏温湿度数值显示区域USB连接标志记录过程中的最大值显示年-月日-时分切换显示记录过程中的最小值华氏度单位符号电池电量摄氏度单位符号记录状态标志1.8S100系列温湿度记录仪显示屏温湿度数值显示区域USB连接标志记录过程中的最大值显示年-月日-时分切换显示记录过程中的最小值湿度单位符号电池电量华氏度单位符号记录状态标志摄氏度单位符号1.9按键功能介绍：进行当前值与记录过程中的最大值、最小值切换（数值锁定）；：设备关机时，长按5S后开机进入待机模式，再按3S进入记录模式；记录模式下，按3S可进入待机模式（仅进入待机模式），在待机模式下，按5S 关闭设备。

GLC250/500矿用本安型超声波流量传感器产品使用说明书山东中煤电器有限公司2011 年10 月25 H1.概述 (3)1.1主要用途及使用范围 (3)1.2型号组成及代表意义 (3)1.3使用环境条件 (3)2 结构特征与工作原理 (4)2.1 结构 (4)2.2 工作原理 (4)3 技术特性 (5)3.1 产品执彳亍标准 (5)3.2 主要参数 (5)3.3 关联设备 (5)3.4 尺寸重量 (5)3.4.1 尺寸. (5)3.4.2 重量 (5)4 安装、调试 (5)4.1 安装条件、技术要求 (6)4.2 安装 (6)4.2.1 传感器的安装. (6)4.2.2 主机的安装. (11)4.2.3 接线 (11)4.3 调 (12)5 使用、操作 (14)6 故障分析与排除 (14)7 保养、维修 (15)8 运输、贮存 (15)9 开箱及检查 (15)10 订货 (15)安装使用产品前，应详细阅读使用说明书矿用本安型超声波流量传感器使用说明书1.概述1.1主要用途及使用范用矿用本安型超声波流量传感器（以下简称流量传感器）采用低电压多脉冲平衡发射接收专利技术设计的一种全新通用时差型多功能超声波传感器，适用于工业环境下连续测量不含大浓度悬浮粒子或气体的大多数清洁均匀液体的流量和热量。

流量传感器使用了最新的著名国际半导体厂商生产的元器件，低功耗，高可鼎性，抗干扰，适用性好。

优化的智能信号自适应处理，用户无需任何电路调整。

先进的电路设汁、器件选用、优秀的硬件、软件设计，使流量传感器成为国内目前矿山行业的首选产品。

1.2型号组成及代表意义G L C 250/500L流量范围：500m3/h 管径范围:250mm------------- 超声波原理---------------- 流量------------------- 矿用传感器及墩感元件1.3使用环境条件——环境温度一5°C〜40°C；——海拔高度不超过2000m：——空气相对湿度不大于93% （25°C时）；——在有瓦斯、煤尘爆炸危险的场所；——在无破坏绝缘的腐蚀性气体或蒸汽的场所;——在无显著振动和冲击的场所；——污染等级为3级； ——安装类别为II 【类。

GWD100矿用温度传感器
一、用途
GWD100煤矿用温度传感器(以下简称传感器)是为满足我国煤矿监测井下温度的需要而研制的。

它可以连续自动地将井下温度转换成标准电信号输送给配接设备，并具有就地显示沼气浓度值，超限声光报警等功能。

传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统配套使用。

二、型号含义、防爆型式及标志
G----产品类型代号：传感器。

W----第一特征代号，测量温度用；
D----第二特征代号，工作原理：电学；
100----主参数，测量范围：（0~100）
传感器的防爆型式为矿用本质安全型，防爆标志为“ExibI Mb”。

三、外形尺寸、质量及材质
a)外形尺寸：270 × 155 × 55mm
b)重量：≤1.3kg；
c) 外壳材质：不锈钢。

四、主要特点
1．采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试。

•
2．实现了红外遥控调校零点、灵敏度、报警点等功能,使调校方便简单。

3．采用新型开关电源,降低了整机功耗,增加了仪器传输距离。

4．增加了故障自检功能,便于使用与维护。

5．设计了新型高强度外壳结构,增强了仪器抗冲击能力。

五、主要参数
1、适用条件
环境温度：0℃～40℃
相对湿度：≤98%RH
大气压力：80kPa～116kPa
适用于含有瓦斯或煤尘爆炸危险的煤矿井下。

矿用本安型温湿度传感器说明书
一、产品概述
矿用本安型温湿度传感器主要用于煤矿井下环境，对环境中的温度和湿度进行实时监测，并将数据传输至地面监控中心，为安全生产提供数据支持。

该产品具有防爆、防水、防尘等特点，能够适应井下恶劣环境。

二、产品特点
1. 本安型设计，符合煤矿井下防爆要求；
2. 高精度温度和湿度测量，误差小；
3. 数字信号输出，方便与计算机等设备连接；
4. 体积小巧，安装方便，适用于各种矿用设备；
5. 防尘防水设计，可在恶劣环境中稳定工作。

三、技术参数
1. 温度测量范围：-40℃~85℃；
2. 湿度测量范围：0%RH~100%RH；
3. 测量精度：温度±℃，湿度±3%RH；
4. 输出信号：4~20mA/RS485；
5. 工作电压：12VDC；
6. 防护等级：IP65。

四、使用说明
1. 将传感器安装在需要监测的环境中，确保传感器能够准确测量温度和湿度；
2. 通过电缆将传感器与地面监控中心连接，设置好相应的参数；
3. 监控中心实时显示和记录温度和湿度数据，当数据超过设定值时，系统会自动报警；
4. 根据实际需要，可以通过软件对传感器进行校准和调整。

五、注意事项
1. 安装时请确保传感器与地面垂直，以获得更准确的测量结果；
2. 定期检查电缆是否松动，如有需要请及时紧固；
3. 避免在传感器附近放置发热源，以免影响测量结果；
4. 在使用过程中，如发现异常情况，请及时联系厂家或专业人员进行维修。

矿用本安型温湿度传感器企业标准随着科技的不断发展，矿业行业对于温湿度传感器的需求也越来越大。

而在矿业行业中，由于环境的特殊性，对于温湿度传感器的要求也更加严格。

因此，矿用本安型温湿度传感器企业标准的制定显得尤为重要。

首先，矿用本安型温湿度传感器企业标准需要考虑到矿业环境的特殊性。

矿井中存在着高温、高湿、有毒气体等多种恶劣环境因素，因此传感器的稳定性和可靠性是企业标准中必须要考虑的重点。

传感器在高温高湿环境下的工作稳定性，以及对有毒气体的适应能力都需要在企业标准中有所规定。

其次，矿用本安型温湿度传感器企业标准还需要考虑到传感器的安全性。

在矿井中，安全问题一直是最为重要的考量因素。

因此，传感器在使用过程中需要符合相关的安全标准，以确保在恶劣环境下的使用安全。

另外，矿用本安型温湿度传感器企业标准还需要考虑到传感器的精度和准确性。

在矿业生产中，温湿度的准确监测对于生产的稳定和安全至关重要。

因此，传感器的精度和准确性需要在企业标准中有所规定，以确保传感器在使用过程中能够准确地反映出环境的实际情况。

此外，矿用本安型温湿度传感器企业标准还需要考虑到传感器的通信和数据传输能力。

在矿业生产中，传感器需要能够及时准确地将监测到的数据传输到监控中心，以便相关人员能够及时做出相应的决策。

因此，传感器的通信和数据传输能力也需要在企业标准中有所规定。

最后，矿用本安型温湿度传感器企业标准还需要考虑到传感器的可维护性和易维修性。

在矿井中，传感器往往需要长时间的工作，因此传感器的可维护性和易维修性对于降低维护成本和延长使用寿命至关重要。

因此，企业标准中也需要对传感器的可维护性和易维修性有所规定。

总的来说，矿用本安型温湿度传感器企业标准的制定需要考虑到矿业环境的特殊性，传感器的稳定性、安全性、精度和准确性、通信和数据传输能力，以及可维护性和易维修性等多个方面。

只有制定了全面严格的企业标准，才能够确保矿用本安型温湿度传感器在矿业生产中能够稳定可靠地工作，为矿业生产的安全和稳定做出贡献。

智能温湿度监控终端MJK1002A使用说明书北京志翔领驭咨询有限公司监制山西明佳电子技术有限公司生产目录一、产品说明 ..................................................................... (3)二、产品结构及安装方式...................................................................... (3)1、1002型智能温湿度监控终端外形2、安装方式三、技术参数............................................................................ . (4)四、1002型智能温湿度监控终端操作说明 (5)五、售后服务............................................................................ .. (8)一、 产品说明二、 产品结构及安装方式1. 1002型智能温湿度监控终端机外形（1）RJ45插座A 口:接上端通讯。

0 0 005 5 ％ 55℃电源插座RJ45插座RJ45插座信号接口口 通讯IP 地址指示灯湿度显示 温度显示12356（2）RJ45插座B口:接下端通讯。

（3）暂不用。

（4）接控制输出。

（仅1002AK用）（5）DB9/M接口：传感器接口，外接智能温湿度传感器（仅1002B用）（6）USB口：传感器接口，外接RHT-U120型智能外挂式温湿度传感器（ 1002A用）2 、产品的安装方式壁挂式金属挂板安装。

如图：挂板正视图：三、技术参数1002A温度测量范围及准确度：范围-25℃～60℃；准确度±0.5℃(-10℃～60℃)±1℃(-25℃～-10℃)1002A湿度测量范围及准确度：范围0～100％RH；准确度±3％RH(10～90％RH)1002A整机使用环境温度湿度范围：-25℃～60℃；0～95％RH存储温度湿度范围：-30℃～70℃；0～95％RH1002B温度测量范围及准确度：范围-45℃～80℃；准确度±0.5℃(-10℃～80℃)±1℃(-45℃～-10℃)1002B整机使用环境温度湿度范围：-45℃～80℃；0～95％RH存储温度湿度范围：-55℃～125℃；0～95％RH体积：130×66×27mm（长×宽×高）四．1002型智能温湿度监控终端操作说明智能温湿度监控终端共4个键：【■】、【↑】、【↓】、【●】，这4个键分别叫功能键、上键、下键、确认键；可通过这4个键进行参数设置、参数查询和温度、湿度校准。
