功率因数校正(PFC)技术综述

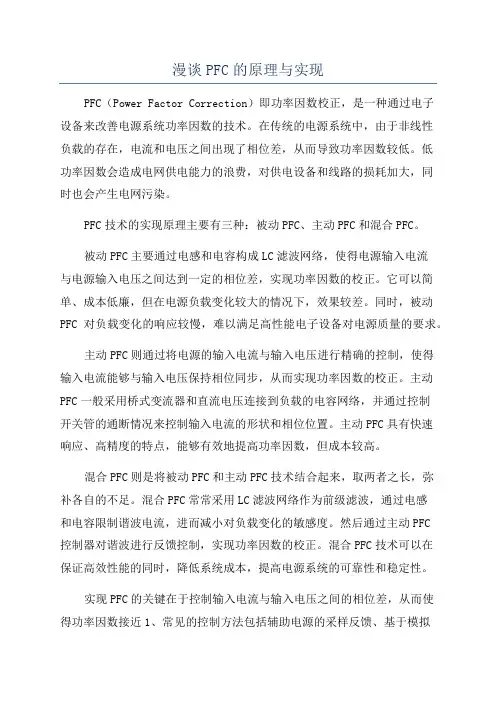

漫谈PFC的原理与实现PFC（Power Factor Correction）即功率因数校正，是一种通过电子设备来改善电源系统功率因数的技术。

在传统的电源系统中，由于非线性负载的存在，电流和电压之间出现了相位差，从而导致功率因数较低。

低功率因数会造成电网供电能力的浪费，对供电设备和线路的损耗加大，同时也会产生电网污染。

PFC技术的实现原理主要有三种：被动PFC、主动PFC和混合PFC。

被动PFC主要通过电感和电容构成LC滤波网络，使得电源输入电流与电源输入电压之间达到一定的相位差，实现功率因数的校正。

它可以简单、成本低廉，但在电源负载变化较大的情况下，效果较差。

同时，被动PFC对负载变化的响应较慢，难以满足高性能电子设备对电源质量的要求。

主动PFC则通过将电源的输入电流与输入电压进行精确的控制，使得输入电流能够与输入电压保持相位同步，从而实现功率因数的校正。

主动PFC一般采用桥式变流器和直流电压连接到负载的电容网络，并通过控制开关管的通断情况来控制输入电流的形状和相位位置。

主动PFC具有快速响应、高精度的特点，能够有效地提高功率因数，但成本较高。

混合PFC则是将被动PFC和主动PFC技术结合起来，取两者之长，弥补各自的不足。

混合PFC常常采用LC滤波网络作为前级滤波，通过电感和电容限制谐波电流，进而减小对负载变化的敏感度。

然后通过主动PFC控制器对谐波进行反馈控制，实现功率因数的校正。

混合PFC技术可以在保证高效性能的同时，降低系统成本，提高电源系统的可靠性和稳定性。

实现PFC的关键在于控制输入电流与输入电压之间的相位差，从而使得功率因数接近1、常见的控制方法包括辅助电源的采样反馈、基于模拟电路的控制、基于数字信号处理器（DSP）的控制和基于微控制器（MCU）的控制等。

辅助电源采样反馈法通过对输入电流进行采样和测量，然后反馈给控制器进行计算和控制，从而实现功率因数的校正。

这种方法实现简单，但精度不高，对负载变化响应较慢。

漫谈PFC的原理与实现PFC（Power Factor Correction，功率因数校正）是一种用于提高交流电路功率因数的技术，旨在改善电能的利用效率和减少无功功率的损耗。

本文将从PFC的原理及其实现方面进行探讨。

首先，我们来了解一下什么是功率因数。

功率因数是指实际有功功率与视在功率的比值，通常用于描述交流电路的负载特性。

功率因数的范围从-1到1之间，其中1表示纯有功功率，0表示纯无功功率，-1表示有相位差的负载。

在传统的交流电源中，负载常常是由电感和电容等元件组成的，这些元件会产生电压和电流之间的相位差，导致功率因数下降。

当功率因数较低时，电网输送的电能中包含大量的无功功率，这会导致电网负荷过大，增加输电损耗，并降低电能利用效率。

为了解决这个问题，PFC技术被应用于交流电路，通过校正电压和电流之间的相位差，提高功率因数。

PFC的工作原理主要基于两种方法：主动式PFC和被动式PFC。

主动式PFC通过控制输入电流来减小输入电流与输入电压之间的相位差，实现功率因数的校正。

其核心是开关电源，通过高频开关器件（如MOSFET）进行开关操作，将输入电压转换为高频脉冲，经过整流和滤波之后，得到直流电压。

然后通过控制开关电源的导通和截止来控制输出电压和电流之间的相位差，从而实现功率因数的校正。

被动式PFC则是通过用电感和电容等元件来滤除谐波，实现功率因数的校正。

其核心是电感和电容组成的滤波器，通过选择合适的电感和电容数值，使得滤波器的谐振频率与输入电压频率接近，从而实现对谐波电流的消除和功率因数的校正。

除了主动式和被动式PFC，还有一种被称为混合式PFC的方法，它结合了主动式和被动式PFC的优点，通过控制开关电源和使用电感和电容等元件的组合，实现功率因数的校正。

至于PFC的实现，现在有许多成熟的方案。

例如，ACS、DCS和UC3854等IC芯片，能够提供全面的PFC解决方案。

这些芯片通常提供了高效的开关电路、反馈控制、滤波器设计和保护等功能，可以方便地实现各种类型的PFC。

pfc电路原理
PFC（Power Factor Correction，功率因数校正）电路是一种用
于改善电力系统功率因数的电路。

它通过控制输入电流的相位和振幅，使其与输入电压同相且接近正弦波，从而有效提高电力系统的功率因数。

PFC电路通常由三个主要部分组成：整流器、电容器和控制电路。

整流器将交流电源的电流转换成直流电流，并通过电容器存储能量。

控制电路对电容器的充电和放电进行控制，使得电容器的电流与输入电压同相且接近正弦波。

在PFC电路中，功率因数是衡量系统电能利用效率的参数。

功率因数的范围介于0和1之间，数值越接近1，说明设备对
电能的利用效率越高。

如果功率因数低于0.9，说明系统存在
着功率因数不足的问题，需要通过使用PFC电路来进行校正。

PFC电路的工作原理是通过控制开关装置（例如MOSFET）
的导通和截止来调整电流的相位和振幅。

当输入电压为正时，开关装置导通，电容器开始充电，使得电流与输入电压同相。

当输入电压为负时，开关装置截止，电容器开始放电，使得电流与输入电压反相。

通过这样的控制，PFC电路能够实现电流的同相性和谐波的减少，从而提高功率因数。

PFC电路的应用范围非常广泛，例如家用电器、电动工具和电子设备等。

通过使用PFC电路，可以显著改善电力系统的功
率因数，减少潜在的功率损耗，提高能源利用效率，保护电力设备并减少对电网的负荷影响。

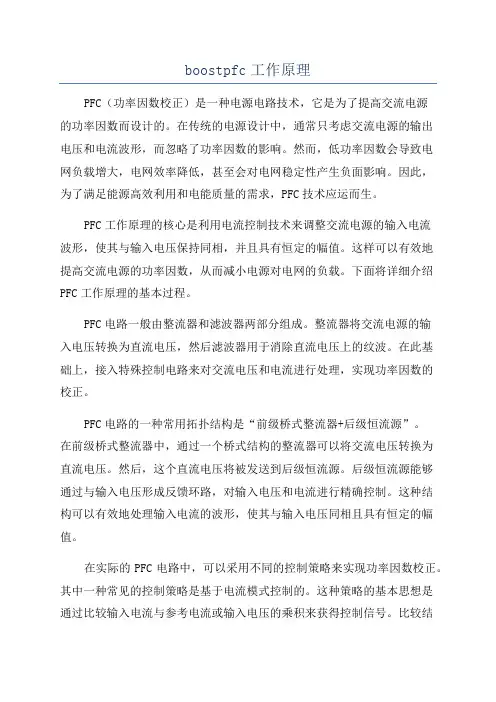

boostpfc工作原理PFC（功率因数校正）是一种电源电路技术，它是为了提高交流电源的功率因数而设计的。

在传统的电源设计中，通常只考虑交流电源的输出电压和电流波形，而忽略了功率因数的影响。

然而，低功率因数会导致电网负载增大，电网效率降低，甚至会对电网稳定性产生负面影响。

因此，为了满足能源高效利用和电能质量的需求，PFC技术应运而生。

PFC工作原理的核心是利用电流控制技术来调整交流电源的输入电流波形，使其与输入电压保持同相，并且具有恒定的幅值。

这样可以有效地提高交流电源的功率因数，从而减小电源对电网的负载。

下面将详细介绍PFC工作原理的基本过程。

PFC电路一般由整流器和滤波器两部分组成。

整流器将交流电源的输入电压转换为直流电压，然后滤波器用于消除直流电压上的纹波。

在此基础上，接入特殊控制电路来对交流电压和电流进行处理，实现功率因数的校正。

PFC电路的一种常用拓扑结构是“前级桥式整流器+后级恒流源”。

在前级桥式整流器中，通过一个桥式结构的整流器可以将交流电压转换为直流电压。

然后，这个直流电压将被发送到后级恒流源。

后级恒流源能够通过与输入电压形成反馈环路，对输入电压和电流进行精确控制。

这种结构可以有效地处理输入电流的波形，使其与输入电压同相且具有恒定的幅值。

在实际的PFC电路中，可以采用不同的控制策略来实现功率因数校正。

其中一种常见的控制策略是基于电流模式控制的。

这种策略的基本思想是通过比较输入电流与参考电流或输入电压的乘积来获得控制信号。

比较结果将输入到PWM（脉冲宽度调制）控制器中，PWM控制器会生成用于控制开关器件的脉冲信号，以实现对输入电压和电流的精确控制。

此外，还有其他一些控制策略，如基于辅助开关器件的控制、基于直接功率控制的控制等。

这些控制策略在不同场合下将有不同的适用性和优势。

需要注意的是，由于PFC技术需要对输入电流进行精确的控制，所以在实际应用中需要采用高响应速度和准确度的控制器，以确保PFC电路的性能和稳定性。

PFC电路原理介绍PFC（功率因数校正）电路是一种用于改善电力系统负载的功率因数的电路。

在传统的非PFC电路中，负载设备会引发电网过载、能源浪费、电源质量下降等问题。

而PFC电路能够通过控制输入电流与电压间的相位差，有效提高系统的功率因数，减少电网负载，提高能源利用率。

PFC电路的原理主要包括三个环节：整流、滤波和控制。

首先，交流输入电压经过整流器被转换为直流信号。

在传统的整流器中，采用的是非线性的二极管整流方式，输出电压波形不平滑，含有大量的高次谐波，功率因数较低。

而在PFC电路中，采用的是有源功率因数校正电路，可以通过智能控制的方式使输入电流与输入电压间的相位差趋近于零，从而使得输出电压及电流波形接近正弦波。

接下来，滤波器对输出的直流信号进行滤波处理。

滤波器一般采用电感和电容的组合，可以使电流连续性增加，减少纹波，提高输出电压质量。

最后，控制部分通过实时监测和调整输入电流与输入电压之间的相位差，以实现功率因数校正。

这部分通常采用微控制器或DSP芯片来实现，通过调整电路的工作状态和控制信号，可以使得输出电流与输入电压的相位差小于等于10度，从而实现高功率因数的目标。

PFC电路的工作原理实际上是通过不断改变输入电流的幅值和相位来保持输出电流与输入电压同相，从而提高功率因数。

在正弦波电流的情况下，功率因数为1，即输入电流和输入电压的相位差为零。

然而，在实际应用中，负载的电流通常不是正弦波形，因此需要通过控制电路来实现功率因数的校正。

PFC电路有两种常见的实现方式：被动式PFC和主动式PFC。

被动式PFC电路主要利用电感元件和电容元件的特性，通过电感的储能和电容的放电来实现波形修正。

这种方式成本较低，但功率因数的校正能力受限。

主动式PFC电路则通过加入电子开关元件，如MOSFET管或IGBT管，根据输入电流和输入电压之间的相位关系，实时开关电子开关元件，来控制输入电流的波形，进而实现智能化的功率因数校正。

M
sin(t) 3sin(t)
0 t
6
ia, avg
V 0D2 2Lfs
M
M sin(t) 3 sin(2t 2 )
2
3
3sin(t
2
3
)
M
3
sin(t
6
)
ia, avg
V 0D2 2Lfs
M
M sin(t) 3 sin(2t )
3
3sin(t
2
3
)
M
3
sin(t
S
D4
D5 D6
Co Load
电压补偿
PWM
器
六次谐波 发生器
乘法器
调制比m
谐波注入法主电路 及其控制框图
16
谐波注入法原理
输入电流谐波中五次谐 波占主导地位，电感电 流的平均值表达式中略 去5次以上谐波时，三
相电流可近似为
★ 6次谐波注入使开关导通比变为： d(t)=D[1+msin(6ωt+3π/2)] m为
M＝3.5 M＝3 M＝2.5
优点：
★ 由于开关频率改变，从频谱 上看谐波不会集中分布在开关 频率附近，而是分布在某个频 率区域范围内。这就减小了谐 波的幅值，PFC电路前的EMI 滤波器可以设计得比较小。
M＝2
21
两组电路尽可能工作在接 近DCM与CCM临界情况， 两只开关的驱动信号在相
位上相错开180o。
软开关辅 助电路
D1 D2 D3
Ds Lr
S
Cr
Co
Dr
D4
D5
D6
M
Load
工作原理：
★ 在主开关S导通期间，Cr通 过Lr，S，M内部的二极管放电 ，使Cr电压为上负下正。在开 关关断前一段时间，辅助开关M 先导通，Cr与Lr 谐振，将Cr上 充好的电能放出。谐振电流经过 主开关管的方向与原来主开关管 电流方向相反，抵消了主开关管 的电流，实现主开关管的零电流 关断。

PFC基础知识及FOC工作原理PFC（Power Factor Correction，功率因数校正）是电力电子技术中的重要概念，用于提高交流电源的功率因数，减少谐波污染，提高电能的利用率。

在现代电力系统中，为了减少电能的损耗和环境污染，提高电力的可靠性和稳定性，PFC技术得到了广泛的应用。

下面将介绍PFC的基础知识及FOC（Field-Oriented Control，矢量控制）的工作原理。

PFC的基础知识：1. 功率因数（Power Factor）是指电流与电压之间的相位差，是用来衡量电源的有效功率与视在功率之比的一个无量纲物理量。

功率因数的理论范围是-1到1之间，当功率因数为1时，称为纯电阻性负载，表示电源输出的真正功率与电源输入的视在功率相等，电流与电压完全同相，是最理想的情况。

2.应用传统的整流电路（如桥式整流电路）时，由于其特性导致电流波形不是正弦波，会形成谐波，谐波会增加电网的负荷，降低电能的利用率，导致功率因数下降。

因此，需要对电流波形进行调整，使之与电源的电压波形相一致，从而提高功率因数。

3.PFC技术主要有主动PFC和被动PFC两种方式。

主动PFC通过增加一个特定的电路来改进功率因数，常用的技术有整流器前级的开关转换电路、变压器和电容器的组合电路等。

被动PFC通过选择合适的元件参数和拓扑结构来提高功率因数，常见的技术有谐振式反激电路、无源滤波电路等。

FOC的工作原理：FOC是一种用于交流电机驱动的控制策略，通过将电机的控制转化为矢量控制，实现精准的速度和扭矩控制。

其基本思想是将电机的空间矢量分解为两个独立的分量：磁场定向分量和磁场幅值分量。

磁场定向分量决定了电机的位置和速度，磁场幅值分量决定了电机的扭矩。

FOC的步骤如下：1.通过传感器测量电机的转子位置和速度信息，并将其送入控制器。

2.根据转子位置信息，计算电机的空间矢量分解，包括磁场定向分量和磁场幅值分量。

3.通过电流控制器控制电机的磁场定向分量，使其与期望的磁场定向分量相一致，从而实现精确的速度和位置控制。

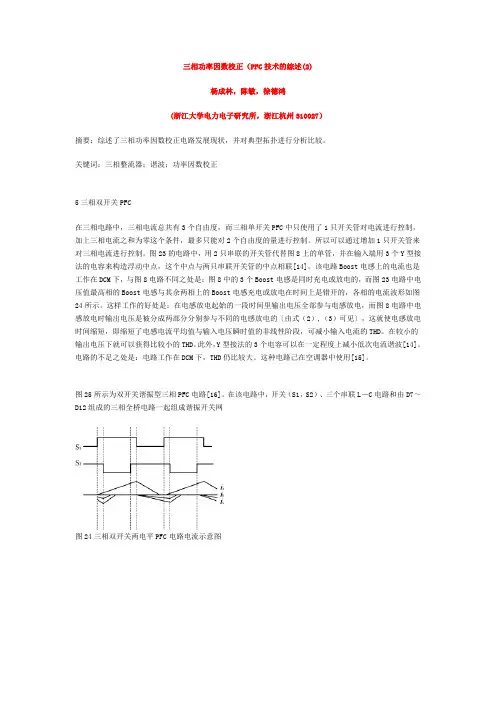

三相功率因数校正（PFC技术的综述(2)杨成林，陈敏，徐德鸿(浙江大学电力电子研究所，浙江杭州310027）摘要：综述了三相功率因数校正电路发展现状，并对典型拓扑进行分析比较。

关键词：三相整流器；谐波；功率因数校正5三相双开关PFC在三相电路中，三相电流总共有3个自由度，而三相单开关PFC中只使用了1只开关管对电流进行控制，加上三相电流之和为零这个条件，最多只能对2个自由度的量进行控制。

所以可以通过增加1只开关管来对三相电流进行控制。

图23的电路中，用2只串联的开关管代替图8上的单管，并在输入端用3个Y型接法的电容来构造浮动中点，这个中点与两只串联开关管的中点相联[14]。

该电路Boost电感上的电流也是工作在DCM下，与图8电路不同之处是：图8中的3个Boost电感是同时充电或放电的，而图23电路中电压值最高相的Boost电感与其余两相上的Boost电感充电或放电在时间上是错开的，各相的电流波形如图24所示。

这样工作的好处是：在电感放电起始的一段时间里输出电压全部参与电感放电，而图8电路中电感放电时输出电压是被分成两部分分别参与不同的电感放电的〔由式（2）,（3）可见〕，这就使电感放电时间缩短，即缩短了电感电流平均值与输入电压瞬时值的非线性阶段，可减小输入电流的THD。

在较小的输出电压下就可以获得比较小的THD。

此外，Y型接法的3个电容可以在一定程度上减小低次电流谐波[14]。

电路的不足之处是：电路工作在DCM下，THD仍比较大。

这种电路己在空调器中使用[15]。

图25所示为双开关谐振型三相PFC电路[16]。

在该电路中，开关（S1，S2）、三个串联L－C电路和由D7～D12组成的三相全桥电路一起组成谐振开关网图24三相双开关两电平PFC电路电流示意图图23三相双开关两电平PFC电路()三相功率因数校正（PFC）技术的综述(2)图25三相双开关谐振型PFC电路图26三相双开关三电平PFC主电路及控制框图图27三相双开关三电平PFC并联电路图28三相单开关PFC交错并联与三相双开关PFC交错并联在不同的输入电压下THD的比较络。

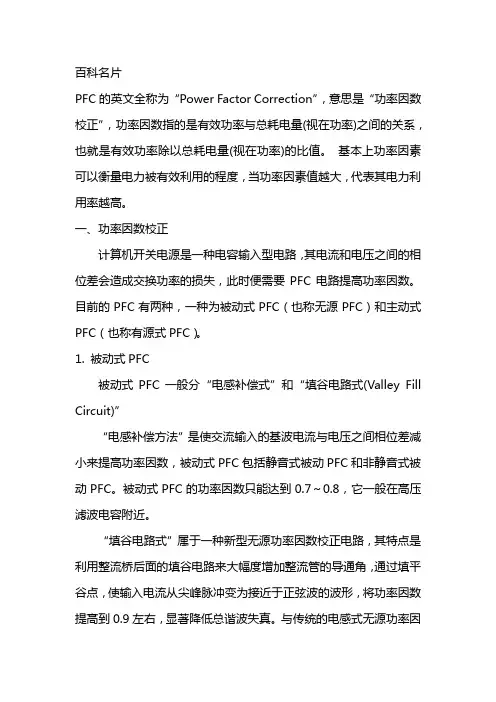

百科名片PFC的英文全称为“Power Factor Correction”，意思是“功率因数校正”，功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。

基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。

一、功率因数校正计算机开关电源是一种电容输入型电路，其电流和电压之间的相位差会造成交换功率的损失，此时便需要PFC电路提高功率因数。

目前的PFC有两种，一种为被动式PFC（也称无源PFC）和主动式PFC（也称有源式PFC）。

1. 被动式PFC被动式PFC一般分“电感补偿式”和“填谷电路式(Valley Fill Circuit)”“电感补偿方法”是使交流输入的基波电流与电压之间相位差减小来提高功率因数，被动式PFC包括静音式被动PFC和非静音式被动PFC。

被动式PFC的功率因数只能达到0.7～0.8，它一般在高压滤波电容附近。

“填谷电路式”属于一种新型无源功率因数校正电路，其特点是利用整流桥后面的填谷电路来大幅度增加整流管的导通角，通过填平谷点，使输入电流从尖峰脉冲变为接近于正弦波的波形，将功率因数提高到0.9左右，显著降低总谐波失真。

与传统的电感式无源功率因数校正电路相比，其优点是电路简单，功率因数补偿效果显著，并且在输入电路中不需要使用体积大重量沉的大电感器。

2. 主动式PFC而主动式PFC则由电感电容及电子元器件组成，体积小、通过专用IC去调整电流的波形，对电流电压间的相位差进行补偿。

主动式PFC可以达到较高的功率因数──通常可达98%以上，但成本也相对较高。

此外，主动式PFC还可用作辅助电源，因此在使用主动式PFC电路中，往往不需要待机变压器，而且主动式PFC输出直流电压的纹波很小，这种电源不必采用很大容量的滤波电容。

1）PFC主电路原理图图PFC主电路原理图如图所示的无损吸收PFC主电路的原理图。

图中B1为整流桥，L1为PFC升压电感，D1为隔直二极管，S1为开关管，C1，C2，D2，D3和D4，L2组成无损吸收网路，C3为输出滤波电容。

pfc功率因数校正摘要：1.PFC 功率因数校正的定义与重要性2.PFC 功率因数校正的方法3.PFC 功率因数校正的实际应用4.PFC 功率因数校正的优势与未来发展正文：一、PFC 功率因数校正的定义与重要性PFC（Power Factor Correction）即功率因数校正，是一种用于提高电力系统中功率因数的技术。

功率因数是指有功功率与视在功率之比，是衡量电气设备效率高低的一个重要参数。

在电力系统中，低功率因数会导致线损增加、设备容量浪费以及系统稳定性降低等问题。

因此，对电力系统进行PFC 功率因数校正具有重要的实际意义。

二、PFC 功率因数校正的方法PFC 功率因数校正的方法主要有以下几种：1.采用无功补偿装置：无功补偿装置可以发出或吸收无功电流，从而改变电路的无功电流，进而提高功率因数。

常见的无功补偿装置有电容器、电抗器等。

2.采用有源滤波器：有源滤波器通过控制其输出电压和电流，实现对电路中谐波的补偿。

这可以有效降低谐波对功率因数的影响，提高系统的功率因数。

3.采用静态补偿器：静态补偿器是一种能够动态调节其输出电压和电流的装置，可以在电力系统中实时补偿无功电流，提高功率因数。

三、PFC 功率因数校正的实际应用PFC 功率因数校正技术在实际应用中具有广泛的应用前景。

在工业、民用建筑、电力系统等领域，通过采用PFC 技术，可以有效提高电力系统的功率因数，降低线损，提高设备运行效率，节约能源。

四、PFC 功率因数校正的优势与未来发展PFC 功率因数校正技术具有以下优势：1.提高电力系统效率，降低线损；2.减少设备容量浪费，提高设备利用率；3.改善系统稳定性，提高供电质量；4.降低谐波污染，提高电能质量。

随着电力系统的不断发展，PFC 功率因数校正技术将得到更广泛的应用。

未来的发展趋势包括：1.PFC 技术与智能电网的融合；2.PFC 技术在新能源发电领域的应用；3.PFC 技术在分布式电力系统中的应用。

PFC 的工作原理
功率因数定义：
（1）交流电源输入有功功率与其视在功率之比。
电力电子中常用
，
PF

P S
有功功率 视在功率
（2）若交流输入电压为无畸变的正弦波，则只有输入中 的基波电流形成有功功率。由于功率传输只在基波频 率上发生，开关变换器的输入整流电路中含有大量不 能传递功率的高次谐波。在真正意义上，电源输入端 存在的是电流的谐波失真，通常可以用近似的功率因 数来代替。总谐波失真THD -Total Harmonic Distortion
BOOST电路的工作模式
从CCM到CRM和DCM 的电流变化波形
BOOST电路拓扑
电流连续模式（CCM）
BOOST电路拓扑
BOOST电路拓扑
1）当开关管导通,电源Ui对电感L充电储能, 同时电容C对负载R放电，二极管承受反 向电压。
2）当开关管S关断时,由于电感L中的电流 不能突变,将继续有电流流过,电感L上的 感应电势UL与输入电压Ui 串联通过二极 管D对输出电容C充电.
BOOST电感的设计步骤
1）基于已知参数先求出周期：
T
1 f
2）最大的占空比的计算： 3）设定初始的纹波电流： 4）确定电感量：
Duty
1
Vinmin Vo
ILP
2 2 Po Vinmin Eff
DeltaI= 0.1*I.pk
Lmin
Vimin 2Ton DeltaI
BOOST电感的设计步骤
4
功率因数的提高可节省发电，传输的功率，与电源效率是两个概念,反而 增加电源成本，降低效率
PFC 的工作原理
电压电流波形
ii
ui ii ii ui

2
2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9
3
3.1 3.2 3.3 3.4 3.5 3.6
M
19
谐波注入法与固定占空比 允许输出最大功率比较
谐波注入法 d(t)=D[1+msin(6ωt +3π/2)] m＝4%
1.2 10 1.1 10
4 4 4
固定占空比
输出最大功率（Ｗ）
23
软开关辅 助电路
D1 Va Vb Vc La Lb Lc
D2
D3
Ds Lr
S M
Cr Dr
Co
D4
D5
D6
Load
三相双开关PFC电路1
★ 三相双开关PFC电路中，浮动中点与两只串联 开关管的公共点相联 ，电路可以看成两个Boost PFC电路在输出端并联。
D1 Va Vb Vc La Lb Lc S2 D4 D5 D6 Co D2 D3 Ds S1
D1 Va Vb Vc La Lb Lc
D2
D3
Ds
S
D4
D5
D6
PWM
电压补偿 器
六次谐波 发生器
乘法器
调制比m
谐波注入法主电路 及其控制框图
16
谐波注入法原理
输入电流谐波中五次谐 波占主导地位，电感电 流的平均值表达式中略 去5次以上谐波时，三 相电流可近似为 ★ 6次谐波注入使开关导通比变为： d(t)=D[1+msin(6ωt+3π/2)] m为 调节参数，0<m<1。
7
三相单开关PFC电路
D1 Va Vb Vc La S Co D2 D3 Ds
Lc

在该电路中，电压值最高相的Boost电感与其 余两相上的Boost电感充电或放电在时间上是 错开的 。
开关驱动信号
S1 S2
★ 在电感放电起始的一段时间里输出 电压全部参与电感放电，而单开关电路 中输出电压是被分成两部分分别参与不 同的电感放电的，这就使电感放电时间 缩短，即缩短了电感电流平均值与输入 电压瞬时值的非线性阶段，可减小输入 电流的THD。在较小的输出电压下就可 i a 以获得比较小的THD。
★ 由于电流工作在DCM下，输入侧的电流THD值大，并 需要有较大的EMI滤波器。
15
Va
La
Vb
Lb
Vc
Lc
三相单开关PFC谐波注入法
Ds D1 D2 D3
★ 为了减小输出电压值和输入电流
的THD值，可以使用注入谐波的方法 来实现开关管的脉宽微调，从而减小
电流THD值。谐波注入法主要是通过 注入6次谐波来抑制输入电流谐波。
背景：
★ 电力电子装置多数通过整流器与电力网接口
，经典的整流器是由二极管或晶闸管组成的 一个非线性电路，在电网中产生大量电流谐 波和无功污染了电网，成为电力公害，电力 电子装置已成为电网最主要的谐波源之一。
★ 我国国家技术监督局在1994年颁布了《电能质量公用 电网谐波》标准（GB/T 14549-93） 。
单开关PFC的软开关技术
★ 为了减小开关损耗，提高开关频率进而减小输入
滤波器，减小EMI等，可以通过辅助开关M和Lr，Cr 组成的谐振支路使主开关管实现零电流关断。
软开关辅 助电路
D1 D2 D3
Ds Lr
S
Cr
Co
Dr
D4
D5 D6 M
Load
工作原理：

功率因数校正(英文缩写是PFC)是目前比较流行的一个专业术语。

PFC是在20世纪80年代发展起来的一项新技术，其背景源于离线开关电源的迅速发展和荧光灯交流电子镇流器的广泛应用。

PFC电路的作用不仅仅是提高线路或系统的功率因数，更重要的是可以解决电磁干扰(EMI)和电磁兼容(EMC)问题。

线路功率因数降低的原因及危害导致功率因数降低的原因有两个，一个是线路电压与电流之间的相位角中，另一个是电流或电压的波形失真。

前一个原因人们是比较熟悉的。

而后者在电工学等书籍中却从未涉及。

功率因数(PF)定义为有功功率(P)与视在功率(S)之比值，即PF=P/S。

对于线路电压和电流均为正弦波波形并且二者相位角Φ时，功率因数PF即为COSΦ。

由于很多家用电器(如排风扇、抽油烟机等)和电气设备是既有电阻又有电抗的阻抗负载，所以才会存在着电压与电流之间的相位角Φ。

这类电感性负载的功率因数都较低(一般为0.5-0.6)，说明交流(AC)电源设备的额定容量不能充分利用，输出大量的无功功率，致使输电效率降低。

为提高负载功率因数，往往采取补偿措施。

最简单的方法是在电感性负载两端并联电容器，这种方法称为并联补偿PFC方案完全不同于传统的“功率因数补偿”，它是针对非正弦电流波形而采取的提高线路功率因数、迫使AC线路电流追踪电压波形的瞬时变化轨迹，并使电流与电压保持同相位，使系统呈纯电阻性的技术措施。

长期以来，像开关型电源和电子镇流器等产品，都是采用桥式整流和大容量电容滤波电路来实现AC-DC转换的。

由于滤波电容的充、放电作用，在其两端的直流电压出现略呈锯齿波的纹波。

滤波电容上电压的最小值远非为零，与其最大值(纹波峰值)相差并不多。

根据桥式整流二极管的单向导电性，只有在AC线路电压瞬时值高于滤波电容上的电压时，整流二极管才会因正向偏置而导通，而当AC输入电压瞬时值低于滤波电容上的电压时，整流二极管因反向偏置而截止。

也就是说，在AC线路电压的每个半周期内，只是在其峰值附近，二极管才会导通(导通角约为70°)。

PFC工作原理和控制方法功率因数校正（Power Factor Correction，PFC）是一种电路技术，它的原理是利用电感元件和开关器件构成的开关电源，通过控制开关管的导通时间和断开时间，调节输入电源与负载之间的能量传递方式，使得输入电流与电压之间的相位关系接近于1（即电流和电压的波形相位角接近0度），以提高电源设备的效率和减小对电网的污染。

PFC的目标是解决传统开关电源存在的电能损耗大、功率因数低和对电网的干扰等问题。

传统开关电源是通过整流电路将交流电转换为直流电，然后利用滤波电路去除直流电中的脉动，最后通过开关器件将直流电转换为不同输出电压的电源。

但是，由于整流电路和滤波电路的存在，传统开关电源导致了较低的功率因数。

PFC的核心是利用电感元件和开关器件构成的开关电路，通过改变开关管的导通时间和断开时间来调整系统电压的大小和波形。

在电流和电压的波形相位角相近时，功率因数接近1，电能利用效率高。

具体来说，当输入电压为正弦波形时，系统使用脉宽调制技术（PWM）控制开关管的导通时间和断开时间，实现输出电压的调节。

控制器通过检测输入电流和输出电压的大小，根据预设的控制算法来调整开关管的导通时间和断开时间，进而控制输出电压和功率因数。

PFC的控制方法：1.辅助开关电容法：该方法使用电容和电感元件来实现功率因数校正。

电容和电感元件串联在负载和开关电源之间，形成一个谐振回路，通过谐振回路来改善电路的功率因数。

该方法简单、成本低，并且能够实现良好的功率因数校正效果，但是对于负载变化较大的情况，调节过程比较缓慢。

2.主动式功率因数校正法：该方法通过信号处理器控制器控制开关管的导通和断开时间，实现对输出电压和功率因数的调节。

控制器对输入电流和输出电压进行采样，得到电流和电压的实时数值，然后根据预设的控制算法调整开关管的导通时间和断开时间，使得功率因数接近13.整流器功率因数校正法：该方法在整流电路中加入补偿电路，通过补偿电路提前或滞后改变整流电流的波形，使得输入电流和电压的相位角接近于0度。

pfc方案PFC方案介绍PFC (Power Factor Correction) 方案是一种用于提高电力系统功率因数的技术，通过减小电力系统的无功功率流动，优化电压和电流之间的相位差，从而提高能量的有效使用。

在现代电力供应和工业系统中，PFC方案被广泛应用，以减少能量损耗并达到更高的效能。

本文将介绍PFC方案的原理和工作原理，并提供了一些实施PFC方案的常见方法和技术。

PFC方案的原理在传统的交流电力系统中，负载通常是非线性的，这导致了电压和电流之间的相位差以及产生了无功功率流动。

无功功率不执行实际的功率转换，而是对电力系统产生了负担。

PFC方案的目标是最大程度地减少无功功率的流动，从而提高功率因数。

通过改变负载的输入电流波形，可以消除或减小电流和电压之间的相位差。

PFC方案的工作原理PFC方案通常包括以下几个主要部分：1. 整流器：将交流电转换为直流电。

正弦波整流器以及开关整流器是常见的整流器类型，可根据具体需求选择合适的整流器。

2. 滤波器：用于平滑整流输出的脉动电压。

滤波器可以是电容器、电感器或二者的组合。

它们消除了电流和电压之间的不稳定性，提供了稳定的直流电源。

3. 控制器：用于监测和控制整流器的输出。

控制器可以基于反馈回路来实现，在输入变化时自动调整整流器的工作，以保持输出的稳定性和高功率因数。

4. 逆变器（可选）：将直流电转换为交流电。

在某些应用中，需要将直流电转换为交流电，并重新注入到电网中。

逆变器可以将直流输出转换为交流电，并使其符合电网的规格和标准。

常见的PFC方案技术以下是一些常见的PFC方案技术：1. 主动PFC：在这种方案中，使用控制电路来监控电流和电压，然后根据需求来调整整流器的工作。

主动PFC方案具有很高的效率和精度，并且适用于高功率需求和对功率因数有严格要求的应用。

2. 前级PFC：前级PFC方案将PFC功能集成到某个电源的输入阶段，通常是交流-直流的转换器中。

这种方案可以显著减小系统的体积和成本，并提供高功率因数和低谐波污染。

功率因数校正技术的研究功率因数校正(PFC)技术旨在提高电力系统的功率因数，从而减少能源浪费和降低对电网的负载。

功率因数是指交流电电流和电压之间的相位差，是表征电力系统效率和能源利用率的重要参数之一、传统的电力系统中，大多数电子设备都是非线性负载，如电脑、电视和变频空调等，这些负载会导致电力系统中的电流和电压波形失真，从而降低功率因数。

功率因数校正技术主要有两种方法，分别是主动式和被动式的校正方法。

主动式校正方法是通过使用功率电子器件，如开关电容器或开关电感器，来动态调整并校正非线性负载引起的功率因数。

这种方法具有高效、快速响应和广泛适用等特点，但需要电子器件的支持和较高的成本投入。

被动式校正方法是通过在电源输入端串联电感或并联电容来补偿功率因数。

这种方法简单、可靠，并且成本较低，但响应速度较慢，对系统的变化较不敏感。

随着科技的发展和电子器件的进步，越来越多的电力电子器件被应用于功率因数校正技术中。

例如，可调谐电容器和整流器等先进的功率电子器件可以实现高效、精确的功率因数校正，进一步提高电力系统的能效。

1.功率因数校正控制方法研究：根据不同的负载特性和系统需求，设计适应性强、控制精度高的校正控制算法。

常用的控制策略包括单回路控制、双回路控制和基于神经网络的自适应控制等。

2.功率因数校正器件研究：研究新型的功率电子器件，提高校正器的效能和效能。

例如，研发具有更高压力容量和更低损耗的电容器，以提高功率因数校正装置的性能。

3.功率因数校正系统设计研究：设计更高效、更稳定的功率因数校正系统，如电源电路和控制模块等。

同时，结合节能和环保，开发低功耗的功率因数校正技术。

4.功率因数校正标准和法规的制定：制定和完善科学合理的功率因数校正标准和法规，加强对功率因数校正技术的规范化管理，促进技术的推广和应用。

总之，功率因数校正技术的研究将有助于提高电力系统的能效和稳定性，减少能源浪费，降低对电网的负载。

随着科技的不断进步和研究的深入，我们有理由相信功率因数校正技术将在未来得到广泛应用，为电力系统的可持续发展做出贡献。
