土钉墙施工工艺

土钉墙的施工工艺土钉墙是一种常见的地质工程支护结构，主要用于土质较松的坡面或挡土墙的加固和稳定。

土钉墙不仅可以提供有效的支护和抗滑能力，还可以使土体与钢筋之间形成一种复合体系，具有较好的整体刚度和变形能力。

下面将详细介绍土钉墙的施工工艺。

一、土钉墙设计和方案确定施工前，首先进行土钉墙的设计和方案确定，必须满足地质力学和土路工程的要求。

设计要考虑土钉的直径、长度、排列间距、深埋长度等参数，并选择适当的土工材料。

设计完成后，还需进行效果确定分析，以验证土钉墙的稳定性和安全性。

二、施工准备工作在土钉墙施工前，需要进行一系列的准备工作。

首先，要确定施工区域的范围和界限，并进行测量和图纸标注。

然后，需要清理施工现场，并对施工区域进行复核和梳理，以确保施工平整和排水畅通。

三、钢筋土钉预制加工在施工现场附近设置加工设备，并按照设计要求对土钉进行预制加工。

预制加工主要包括裁剪钢筋、焊接钢筋、预埋和锚固结构件的加工等。

土钉的加工质量直接影响到施工的质量和效果，所以需要严格按照设计和规范的要求进行操作。

四、土钉预埋和固结根据设计要求，确定土钉的深度和间距，并利用工具将土钉嵌入到岩土体中。

预埋土钉后，需要进行及时的固结处理，以确保土钉和土体形成一体化的力学体系。

固结处理主要包括灌浆注浆、粉浆注浆、压浆灌浆等，具体方式根据不同情况进行选择。

五、锚固体系施工土钉墙的安全和稳定性主要依赖于锚固体系的效果。

锚固体系是将土钉与深层土体之间的力传递系统，一般采用锚杆、锚索等进行固结和连接。

锚杆的施工中，需要先进行钻孔，然后使用打桩机将锚杆嵌入孔内，并进行注灌浆等处理。

锚杆的施工质量影响到土钉墙的稳定性和整体效果。

六、土钉墙面保护层施工土钉墙的面层是土钉墙系统中重要的部分，对土钉的保护和外观起着重要的作用。

常见的土钉墙面保护层有喷射混凝土、装饰面板等。

保护层的施工需要注意选择合适的材料和工艺，并按照设计要求进行施工。

保护层的施工质量直接影响到土钉墙的使用寿命和外观效果。

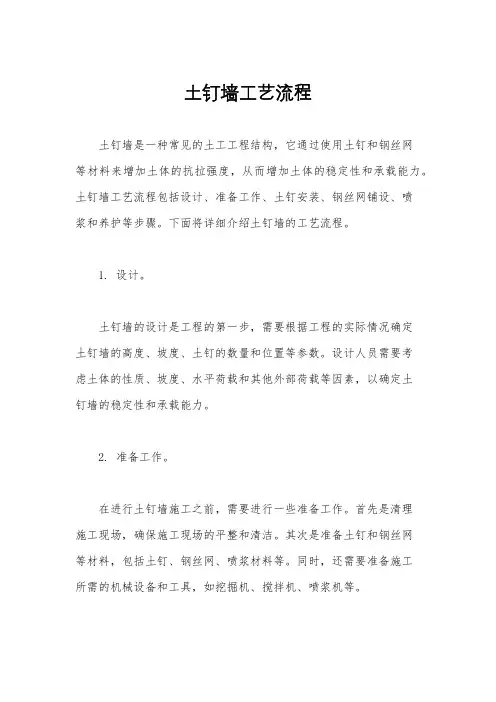

土钉墙工艺流程土钉墙是一种常见的土工工程结构，它通过使用土钉和钢丝网等材料来增加土体的抗拉强度，从而增加土体的稳定性和承载能力。

土钉墙工艺流程包括设计、准备工作、土钉安装、钢丝网铺设、喷浆和养护等步骤。

下面将详细介绍土钉墙的工艺流程。

1. 设计。

土钉墙的设计是工程的第一步，需要根据工程的实际情况确定土钉墙的高度、坡度、土钉的数量和位置等参数。

设计人员需要考虑土体的性质、坡度、水平荷载和其他外部荷载等因素，以确定土钉墙的稳定性和承载能力。

2. 准备工作。

在进行土钉墙施工之前，需要进行一些准备工作。

首先是清理施工现场，确保施工现场的平整和清洁。

其次是准备土钉和钢丝网等材料，包括土钉、钢丝网、喷浆材料等。

同时，还需要准备施工所需的机械设备和工具，如挖掘机、搅拌机、喷浆机等。

3. 土钉安装。

土钉安装是土钉墙施工的关键步骤。

首先需要在土体中预埋土钉孔，然后将土钉插入土钉孔中，再用搅拌机将土钉孔中的土体和水泥混合物充分搅拌，使土钉与土体充分结合，增加土体的抗拉强度。

4. 钢丝网铺设。

土钉安装完成后，需要在土钉墙的表面铺设钢丝网。

钢丝网的作用是增加土钉墙的整体稳定性，防止土体的松动和坍塌。

铺设钢丝网时需要注意钢丝网的拉伸和固定，确保钢丝网与土钉墙的紧密结合。

5. 喷浆。

喷浆是土钉墙工艺流程中的重要环节，它能够将土钉、钢丝网和土体牢固地固定在一起，增加土钉墙的整体稳定性和承载能力。

喷浆材料通常采用水泥、砂浆和添加剂等，通过喷浆机将喷浆材料均匀地喷洒在土钉墙的表面，形成一层坚固的保护层。

6. 养护。

土钉墙完成喷浆后，需要进行养护。

养护的目的是让喷浆材料充分凝固和硬化，增加土钉墙的抗压和抗剪强度。

通常养护时间为7-14天，养护期间需要对土钉墙进行保护，防止外部损坏和破坏。

通过以上工艺流程，土钉墙的施工就完成了。

土钉墙工艺流程中的每一个环节都非常重要，需要严格按照要求进行操作，确保土钉墙的稳定性和安全性。

同时，在施工过程中需要注意施工现场的安全和环保，确保土钉墙工程的顺利进行。

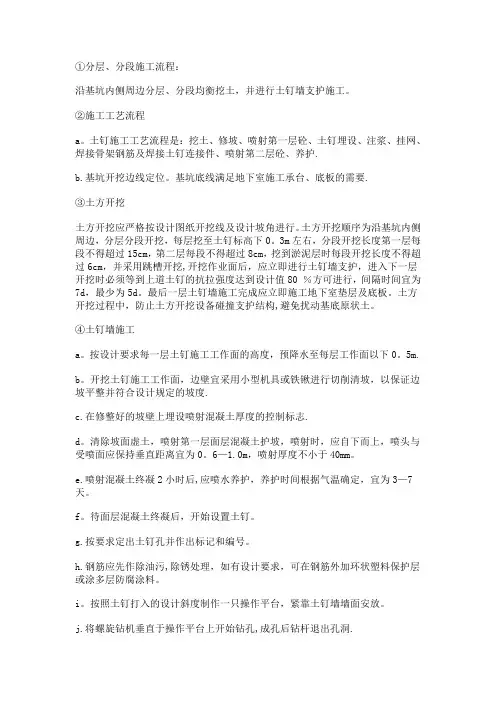

①分层、分段施工流程：沿基坑内侧周边分层、分段均衡挖土，并进行土钉墙支护施工。

②施工工艺流程a。

土钉施工工艺流程是：挖土、修坡、喷射第一层砼、土钉埋设、注浆、挂网、焊接骨架钢筋及焊接土钉连接件、喷射第二层砼、养护.b.基坑开挖边线定位。

基坑底线满足地下室施工承台、底板的需要.③土方开挖土方开挖应严格按设计图纸开挖线及设计坡角进行。

土方开挖顺序为沿基坑内侧周边，分层分段开挖，每层挖至土钉标高下0。

3m左右，分段开挖长度第一层每段不得超过15cm，第二层每段不得超过8cm，挖到淤泥层时每段开挖长度不得超过6cm，并采用跳槽开挖,开挖作业面后，应立即进行土钉墙支护，进入下一层开挖时必须等到上道土钉的抗拉强度达到设计值80 ％方可进行，间隔时间宜为7d，最少为5d。

最后一层土钉墙施工完成应立即施工地下室垫层及底板。

土方开挖过程中，防止土方开挖设备碰撞支护结构,避免扰动基底原状土。

④土钉墙施工a。

按设计要求每一层土钉施工工作面的高度，预降水至每层工作面以下0。

5m.b。

开挖土钉施工工作面，边壁宜采用小型机具或铁锹进行切削清坡，以保证边坡平整并符合设计规定的坡度.c.在修整好的坡壁上埋设喷射混凝土厚度的控制标志.d。

清除坡面虚土，喷射第一层面层混凝土护坡，喷射时，应自下而上，喷头与受喷面应保持垂直距离宜为0。

6—1.0m，喷射厚度不小于40mm。

e.喷射混凝土终凝2小时后,应喷水养护，养护时间根据气温确定，宜为3—7天。

f。

待面层混凝土终凝后，开始设置土钉。

g.按要求定出土钉孔并作出标记和编号。

h.钢筋应先作除油污,除锈处理，如有设计要求，可在钢筋外加环状塑料保护层或涂多层防腐涂料。

i。

按照土钉打入的设计斜度制作一只操作平台，紧靠土钉墙墙面安放。

j.将螺旋钻机垂直于操作平台上开始钻孔,成孔后钻杆退出孔洞.k。

用压缩空气将孔内残留及扰动的废土清除干净，将钢筋放入孔中，钢筋上每隔2—3m焊置一个定位架。

l。

在孔口处设置止浆塞及排气管，旋紧止浆塞使其与孔壁紧密贴合。

土钉墙及灌注桩基坑支护方案土钉墙是一种采用土钉加固的基坑侧壁土体与护面等组成的结构，其目的是提高原位土体的强度并限制其位移，增强基坑边坡坡体的自身稳定性。

以下是土钉墙的工艺流程：1. 作业面开挖：土钉墙施工是随着工作面开挖分层施工的。

2. 成孔：成孔工艺和方法与土层条件、机具装备及施工单位的手段和经验有关。

3. 置筋：在置筋前，最好采用压缩空气将孔内残留及扰动的废土清除干净。

4. 注浆：土钉注浆采用注浆泵灌注，浆液采用1：2水泥砂浆。

5. 喷射混凝土面层：为了防止土体松弛和崩解，必须尽快做第一层喷射混凝土。

临时性的支护，面层做一层，厚度50-150㎜；永久性支护面层两层或三层，厚度㎜。

6. 土钉抗拔力检验。

至于灌注桩的工艺流程，由于其施工过程相对复杂，具体如下：1. 场地平整：清除施工场地的杂物，以方便施工。

2. 定位放线：根据施工图纸，确定桩的位置。

3. 钻孔机的安装和定位：确保钻孔机正确就位，以避免钻孔位置的偏差。

4. 钻孔：开始钻孔，并确保钻孔的深度和直径符合设计要求。

5. 清孔：清理钻孔内的残渣，以确保混凝土的施工质量。

6. 钢筋笼的制作与安装：根据设计要求制作钢筋笼，并将其放入钻孔中。

7. 混凝土的浇筑：在钢筋笼安装完成后，开始浇筑混凝土。

8. 养护：在浇筑完成后进行养护，以确保混凝土的质量。

9. 检测和验收：对已完成的灌注桩进行检测和验收，确保其质量符合设计要求。

请注意，具体的施工方案需要根据工程要求、地质条件、施工环境等因素综合考虑，上述方案仅供参考。

在实际操作中，还需要注意安全措施和环境保护，确保施工顺利进行。

土钉墙施工工艺及方法土钉墙是一种用于土质较松的地区的常见防治坡岸和水土流失的工程措施，其施工工艺和方法如下：一、前期准备工作1.桩位标定：根据设计要求，在地面上标定土钉墙的桩位，并使用比例尺将桩位放大到地面上。

2.引线设置：将桩位标定线用水平仪进行修正后，对每个桩位进行拉线，确保桩位的位置准确。

3.桩基床处理：清理土壤，杂物和刨平桩位，保证其平整。

4.设立标杆：在各个桩位的位置上，设置标杆，用作土钉墙的目标位置。

5.设立施工场地标志：在施工场地的边界处，设置施工标志，提醒过往行人和车辆注意施工。

二、土钉墙施工1.钻孔：根据设计要求和钻机的规格，使用钻机进行钻孔工作，钻孔深度一般要求在土钉长度的1.2倍左右。

钻孔完成后，使用空气吹扫或洒水清理孔底和孔壁，并测量孔深。

对于特殊地质条件，可以根据需要进行岩石爆破处理。

2.安装土钉：将预制好的锚固件（通常为钢筋或镀锌钢管）插入钻孔中，进入到孔底，保证所有的钢筋都处于正确的位置。

使用混凝土灌注土钉洞口，使土钉与周围土层紧密结合。

3.安装防撞板：针对土钉墙进行防撞板的安装，防撞板可采用钢板或木板，通过螺栓或焊接固定在土钉顶端。

4.进行桩端排列和强化处理：根据设计要求，沿着土钉墙的倾斜方向，使用钢筋和焊接法兰将土钉进行相互连接，形成桩端密集排列，提高整体的强度和稳定性。

5.进行收尾工作：对土钉施工的现场进行清理，将浪费的材料和垃圾清理干净，确保施工现场整洁。

三、施工技术要点1.钻孔的垂直度和直径：钻孔的垂直度要求在2‰以内，直径一般要比土钉直径稍大，方便插入土钉和灌浆材料。

2.灌浆质量：灌浆材料要具备良好的流动性和附着性，能牢固粘结土钉和孔壁，并满足设计要求的强度要求。

3.土钉的几何尺寸：根据设计要求，土钉的长度、直径和间距要满足强度要求，同时要考虑土层的工程性质和稳定性要求。

4.桩端排列和强化处理：桩端排列应根据地质条件和强度要求进行合理的设计，钢筋和焊接法兰的连接要牢固可靠，确保整体的稳定性和强度。

钢管土钉墙支护施工工艺流程
钢管土钉墙支护施工工艺流程：
①施工准备：包括场地清理、施工机械和材料的准备，以及技术交底和安全培训。

②基坑开挖：按照设计要求分层分段开挖基坑，控制开挖深度和坡度。

③土钉定位：在开挖面上标记土钉的位置，确保土钉按设计角度和间距布置。

④钻孔施工：使用钻机按照标记的位置钻进土层，形成土钉孔。

⑤清孔检查：钻孔完成后，清理孔内的岩屑和杂质，检查孔深和孔径是否符合要求。

⑥安装钢管土钉：将预先准备好的钢管插入钻孔中，确保钢管位置正确，与孔壁紧密接触。

⑦注浆加固：通过钢管向孔内注入水泥浆液，使钢管与周围土体紧密结合，形成加固体。

⑧钢筋网铺设：在喷射混凝土之前，铺设一层钢筋网，增加混凝土面层的抗裂性和整体性。

⑨第一次喷射混凝土：在钢筋网上喷射一层薄混凝土，作为初步防护层。

⑩连接件安装：将土钉与钢筋网通过连接件焊接在一起，形成整体结构。

⑪第二次喷射混凝土：在连接件安装完成后，继续喷射混凝土，达到设计厚度，形成完整的混凝土面层。

⑫养护：喷射混凝土后，进行适当的养护，确保混凝土强度达到设计要求。

⑬排水系统设置：在土钉墙顶部和底部设置排水设施，避免水流侵蚀土体。

⑭质量检验：对已完成的土钉墙进行质量检测，包括混凝土强度、土钉长度和注浆饱满度等。

⑮安全监测：在整个施工过程中，进行边坡稳定性的监测，确保施工安全。

土钉墙施工工艺及方法①施工工艺流程施工顺序为：施工准备→测量放线→预加固粧施工→边坡开挖→喷射混凝土→土钉钻孔、放置、注浆→仰斜泄水孔施工→铺设钢筋网→立模→灌注混凝土。

②施工方法土钉墙每级边坡应分级、分段、分层开挖，分层厚度应与土钉竖向间距一致，下层土的开挖应在上层土钉注浆体强度达到设计强度的70%后方可进行。

坡面分层开挖后立即喷射第一层混凝土，封闭临空面，再施工土钉，分层循环至单级边坡完成。

每级坡面土钉施工完成后立即施工钢筋混凝土及仰斜排水孔、坡面泄水孔。

同一级边坡每块土钉墙施工流程应错开2m施工以确保安全，每级土钉墙施工完成后才能开挖下一级边坡。

土钉采用HRB400钢筋，土钉墙面坡率与锚杆倾角相对应，土钉沿钢筋轴向每隔1.0m设定位支架，钻孔直径为110mm，土钉注楽材料采用M35水泥楽。

施工时按设计要求先施工锁顶锚杆，锁顶锚杆采用016的HRB400钢筋制作，长3m，间距1.2m，钻孔直径采用d90mm。

从上而下分层开挖墙前边坡，分层开挖高度土层宜为0.5～2m，岩层宜为1～4m。

在同一层内先喷射厚度为0.05m的同模筑混凝土强度等级的混凝土。

待喷射混凝土完成后按要求进行土钉钻孔、安装土钉、灌浆、铺设第一钢筋网及螺丝端杆锚固施工，同时进行本分层内的泄水孔施工。

待上一层土钉施作完成且达到设计强度后，按分层高要求开挖下一层岩土体，施工顺序同上一层。

待土钉自上至下施作完成后，架设第二层钢筋网并立模现浇土钉墙面板。

锚孔采用M35水泥浆孔底返衆法注浆，注浆压力一般为0.2Mpa，土钉注浆时宜添加膨胀剂。

施工前，在与工作面岩性岩体一致的邻近场地进行现场抗拔破坏性试验，验证水泥浆与锚固段地层孔壁的粘结强度。

路堑施工开挖后如局部超挖部分要求采用同级模筑混凝土回填嵌补。

由于地质条件、荷载条件、支护材料、施工条件等因素的复杂性，施工过程对土钉支护结构边坡的支护结构水平位移、沉降、结构内力，土压力、深层水平位移、边坡变形等项目进行监测，及时根据反馈结果，优化调整设计参数和下一步施工措施，以确保支护结构和边坡的安全，减少对环境的影响。

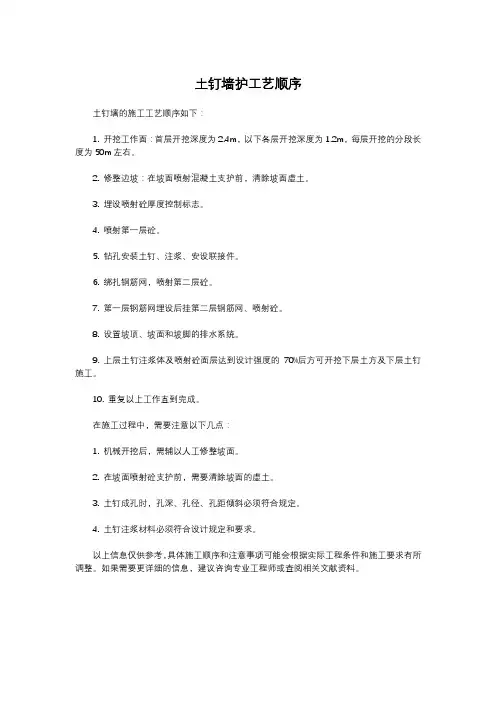

土钉墙护工艺顺序
土钉墙的施工工艺顺序如下：
1. 开挖工作面：首层开挖深度为
2.4m，以下各层开挖深度为1.2m，每层开挖的分段长度为50m左右。

2. 修整边坡：在坡面喷射混凝土支护前，清除坡面虚土。

3. 埋设喷射砼厚度控制标志。

4. 喷射第一层砼。

5. 钻孔安装土钉、注浆、安设联接件。

6. 绑扎钢筋网，喷射第二层砼。

7. 第一层钢筋网埋设后挂第二层钢筋网、喷射砼。

8. 设置坡顶、坡面和坡脚的排水系统。

9. 上层土钉注浆体及喷射砼面层达到设计强度的70%后方可开挖下层土方及下层土钉施工。

10. 重复以上工作直到完成。

在施工过程中，需要注意以下几点：
1. 机械开挖后，需辅以人工修整坡面。

2. 在坡面喷射砼支护前，需要清除坡面的虚土。

3. 土钉成孔时，孔深、孔径、孔距倾斜必须符合规定。

4. 土钉注浆材料必须符合设计规定和要求。

以上信息仅供参考，具体施工顺序和注意事项可能会根据实际工程条件和施工要求有所调整。

如果需要更详细的信息，建议咨询专业工程师或查阅相关文献资料。

土钉墙施工工艺（1）土钉墙技术要求坡面按45度坡度修整，锚杆孔间距为2.5×2.0m。

横梁、立柱截面宽300mm，高450mm，横梁、立柱混凝土强度：C25。

横梁、立柱格构内喷100mm厚混凝土面板，面板混凝土强度：C25。

格构梁每隔20～25m设置变形缝一道，缝宽2～3cm，用沥青麻筋填塞。

泄水孔间距为4.0×4.0m。

锚孔直径（锚固体直径）Φ110mm，锚孔定位偏差≤±20mm，锚孔偏斜度≤3%。

锚杆钢筋采用HRB400。

锚杆自由段用塑料管封闭，内注黄油并扎紧端部，采用绑焊连接，焊接长度≥10d，锚杆对中支架按2.0m间距布置。

锚杆注浆材料采用水泥砂浆，强度为M30，注浆压力0.3～0.5MPa。

立柱基础底部用M5水泥砂浆找平。

注浆体养护时间为7天，若要缩短养护时间为3天，可掺入早强剂TW3，掺合量为水泥用量的2%。

（2）施工顺序坡面清理→土钉（锚杆）施工→框架格梁、挂网及喷射混凝土施工。

（3）主要施工工艺土钉（锚杆）成孔：根据图纸设计要求，测定锚杆孔的位置，打入标桩，注明锚杆孔编号。

开钻前对钻机安装进行复测，确保做到“安、平、稳、固”，使钻机受力后不摇摆、不移位。

安装后进行全面质量检查，检查钻机方位、倾角、水平度和开孔钻头落点差，合格后再试车。

钻压、转数、风量按照设计要求及地质施工情况设定，可略微偏高，如若遇到软弱、松散土层，可适当降低参数。

土钉（锚杆）安放：土钉（锚杆）采用现场制作，由专门的班组完成。

组装前，钢筋必须顺直，并进行除油除锈处理。

锚杆的连接在锚孔孔口位置完成，在锚杆有效锚固段范围内每隔1.5～2.0m设置对中支架，对中支架为A8钢筋焊接在锚杆端部锚固段范围内的主筋上，每组对中支架为三个，其中对中支架的夹角为120°。

安放前应对锚杆型号、规格、品种及各部位质量和技术性能进行检查。

锚孔位置、孔径、深度进行复查。

土钉（锚杆）注浆：水泥砂浆搅拌采用普通搅拌机，一次搅拌量不得小于0.3m2，搅拌时间不得小于2min，为提高砂浆早期强度，可加入适量早强剂。

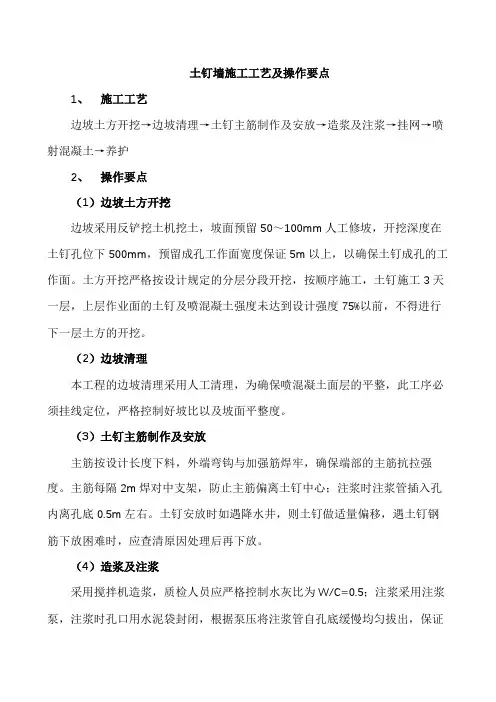

土钉墙施工工艺及操作要点1、施工工艺边坡土方开挖→边坡清理→土钉主筋制作及安放→造浆及注浆→挂网→喷射混凝土→养护2、操作要点（1）边坡土方开挖边坡采用反铲挖土机挖土，坡面预留50～100mm人工修坡，开挖深度在土钉孔位下500mm，预留成孔工作面宽度保证5m以上，以确保土钉成孔的工作面。

土方开挖严格按设计规定的分层分段开挖，按顺序施工，土钉施工3天一层，上层作业面的土钉及喷混凝土强度未达到设计强度75%以前，不得进行下一层土方的开挖。

（2）边坡清理本工程的边坡清理采用人工清理，为确保喷混凝土面层的平整，此工序必须挂线定位，严格控制好坡比以及坡面平整度。

（3）土钉主筋制作及安放主筋按设计长度下料，外端弯钩与加强筋焊牢，确保端部的主筋抗拉强度。

主筋每隔2m焊对中支架，防止主筋偏离土钉中心；注浆时注浆管插入孔内离孔底0.5m左右。

土钉安放时如遇降水井，则土钉做适量偏移，遇土钉钢筋下放困难时，应查清原因处理后再下放。

（4）造浆及注浆采用搅拌机造浆，质检人员应严格控制水灰比为W/C=0.5；注浆采用注浆泵，注浆时孔口用水泥袋封闭，根据泵压将注浆管自孔底缓慢均匀拔出，保证孔中气体能全部排出。

遇有渗浆严重的钻孔，应及时补浆。

（5）挂网钢筋网片与坡面土体间隙15～20mm作为保护层，搭接时上下左右一根对一根搭接绑扎，搭接长度应大于35d不小于300mm，并不少于两点绑扎。

钢筋网片利用加强筋与土钉外端的弯勾焊接成一个整体。

（6）喷射混凝土喷射混凝土可根据地层情况“先锚后喷”或遇砂层时“先喷后锚”，喷射作业时，空压机风量不宜小于9m3/min，气压0.2-0.5Mpa。

喷头水压不应小于0.15 Mpa，喷射距离控制在1.0～2.0m，通过外加速凝剂控制混凝土初凝和终凝时间在5-10 min，喷射厚度100mm。

混凝土配比严格按照设计要求进行，水泥：砂：石子：水=1：2:2:0.4。

（7）养护混凝土终凝后2h内应喷水养护，保持混凝土表面湿润。

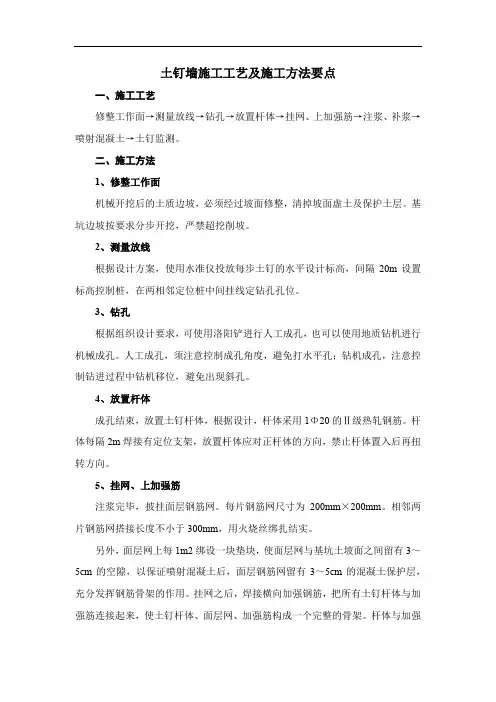

土钉墙施工工艺及施工方法要点一、施工工艺修整工作面→测量放线→钻孔→放置杆体→挂网、上加强筋→注浆、补浆→喷射混凝土→土钉监测。

二、施工方法1、修整工作面机械开挖后的土质边坡，必须经过坡面修整，清掉坡面虚土及保护土层。

基坑边坡按要求分步开挖，严禁超挖削坡。

2、测量放线根据设计方案，使用水准仪投放每步土钉的水平设计标高，间隔20m设置标高控制桩，在两相邻定位桩中间挂线定钻孔孔位。

3、钻孔根据组织设计要求，可使用洛阳铲进行人工成孔，也可以使用地质钻机进行机械成孔。

人工成孔，须注意控制成孔角度，避免打水平孔；钻机成孔，注意控制钻进过程中钻机移位，避免出现斜孔。

4、放置杆体成孔结束，放置土钉杆体，根据设计，杆体采用1Φ20的Ⅱ级热轧钢筋。

杆体每隔2m焊接有定位支架，放置杆体应对正杆体的方向，禁止杆体置入后再扭转方向。

5、挂网、上加强筋注浆完毕，披挂面层钢筋网。

每片钢筋网尺寸为200mm×200mm。

相邻两片钢筋网搭接长度不小于300mm，用火烧丝绑扎结实。

另外，面层网上每1m2绑设一块垫块，使面层网与基坑土坡面之间留有3～5cm的空隙，以保证喷射混凝土后，面层钢筋网留有3～5cm的混凝土保护层，充分发挥钢筋骨架的作用。

挂网之后，焊接横向加强钢筋，把所有土钉杆体与加强筋连接起来，使土钉杆体、面层网、加强筋构成一个完整的骨架。

杆体与加强筋连接采用单面焊，焊接长度不小于14cm。

6、搅拌水泥浆、注浆成孔的同时，按设计配比现场搅拌素水泥浆（水泥净浆），水灰比为0.5。

搅拌均匀后，放入浆液池中待用。

现场技术人员严格控制水灰比，浆液池中素水泥浆留放时间不得超过终凝时间，控制在3小时之内用完。

待一批土钉的主筋都放入后，用注浆泵统一注浆，要求须将注浆管插到距孔底50cm，确保土钉钻孔内的注浆质量。

素水泥浆采用PSA32.5水泥搅拌制作。

注浆采用软塑料管从孔底注浆，每孔至少在注浆后再补浆1～2次。

为加快施工进度，水泥浆中可加入早强剂。

土钉墙施工工艺及方法土钉墙施工工艺及方法一、概述土钉墙是一种结构系统，用于解决土体侧方抗力不足或者土体滑动、塌方等问题。

本文介绍了土钉墙的施工工艺及方法，旨在提供详细的操作指南。

二、土钉墙材料准备1. 土钉：选用具有足够强度和刚度的钢筋作为土钉材料，直径一般为25mm至32mm。

2. 钢筋笼：钢筋笼是由钢筋组成的框架结构，用于加固土钉，提供增加土体的抗力。

3. 土壤：选择适宜的土壤作为填土材料，确保土体的稳定性和承载力。

4. 土工布：用于保护土壤，防止土体的冲刷和侵蚀。

三、土钉墙施工步骤1. 土钉位置确定：根据设计要求，确定土钉的位置和数量，并在墙体上标记出来。

2. 钻孔：使用钻机在土壤中钻孔，钻孔直径和土钉直径相匹配，深度根据设计要求确定。

3. 土钉固定：将土钉插入钻孔中，并注入高强度灰浆，确保土钉与土壤之间的粘结。

4. 钢筋笼安装：将预制的钢筋笼安装在土钉上，并用扎钢丝将其固定。

5. 填土与夯实：从底部开始填土，逐层夯实，确保填土的密实度和均匀性。

6. 土工布安装：在填土的每一层之间铺设土工布，用于保护土壤和增加土壤的抗力。

四、土钉墙施工质量控制1. 土钉的质量：土钉应符合设计要求，包括长度、直径和质量等方面的要求。

2. 钻孔的质量：钻孔应有足够的深度和直径，以确保土钉与土壤之间的粘结强度。

3. 灌浆的质量：灌浆材料应具有足够的强度和粘结性，确保土钉的固定质量。

4. 填土与夯实：填土应均匀、密实，夯实工序应规范执行，确保填土的稳定性和承载力。

五、施工安全注意事项1. 在施工过程中，保持工地的整洁和有序，及时清理施工区域。

2. 工人应穿戴好安全装备，包括安全帽、安全鞋等。

3. 施工场地应设置警示标志，警示他人注意安全。

4. 施工人员应熟悉施工工艺及方法，严格按照操作规范执行。

附件：1. 土钉施工图纸2. 施工设备清单3. 监测记录表4. 施工现场照片法律名词及注释：1. 法律名词1：注释12. 法律名词2：注释23. 法律名词3：注释3。

土钉墙施工工艺流程土钉墙是一种常见的边坡支护结构，其施工工艺流程对于边坡的稳定和安全具有重要意义。

下面将详细介绍土钉墙的施工工艺流程。

1. 前期准备工作。

在进行土钉墙施工之前，首先需要做好前期准备工作。

包括对施工现场进行勘察，了解地质情况和边坡稳定性，确定土钉墙的设计方案和施工方案。

同时，还需要准备好施工所需的材料和设备，确保施工顺利进行。

2. 边坡清理。

在进行土钉墙施工之前，需要对边坡进行清理，清除表土和松散的岩石，确保土钉墙的基础能够牢固地与边坡接触。

清理工作需要谨慎进行，避免对边坡造成二次破坏。

3. 钻孔。

钻孔是土钉墙施工中的关键环节。

通过钻孔在边坡上预留出孔洞，然后将土钉插入孔洞中，与边坡形成一体化的支护结构。

在进行钻孔时，需要根据设计要求确定孔洞的位置、深度和间距，保证土钉墙的支护效果。

4. 安装土钉。

在完成钻孔后，需要将土钉插入孔洞中。

土钉一般由钢筋或玻璃钢制成，具有一定的抗拉强度和抗腐蚀性能。

在安装土钉时，需要注意控制土钉的垂直度和水平度，确保土钉墙的整体稳定性。

5. 喷浆。

土钉安装完成后，需要对土钉进行喷浆加固。

喷浆是将混凝土浆料通过喷射设备喷射到土钉周围的孔洞中，形成与土钉和边坡紧密结合的加固层。

喷浆的质量直接影响土钉墙的支护效果，因此需要严格控制喷浆的厚度和均匀性。

6. 防护层施工。

最后一步是对土钉墙进行防护层的施工。

防护层一般采用混凝土或砌体结构，用于保护土钉墙免受外部环境的侵蚀和破坏。

在施工防护层时，需要注意保证防护层的平整度和牢固性，确保土钉墙的整体稳定和安全。

以上就是土钉墙施工工艺流程的详细介绍。

通过合理的施工工艺流程，可以保证土钉墙的支护效果和使用寿命，为边坡的稳定和安全提供可靠的保障。

在实际施工中，还需要严格按照相关规范和标准进行操作，确保土钉墙的施工质量和安全性。

土钉墙的施工工艺土钉墙是由上而下边开挖边分段施工的，分层开挖、分层稳定、坡脚预加固—-逆作法原材料：水泥、砂、水、速凝剂。

土钉墙施工工序分为先喷后锚或先锚后喷2种施工方法.一般采用先锚后喷工艺（1）边坡开挖（2）人工修整边坡（3）定位放线（4）成孔(5)土钉主筋制作及安放（6)搅浆及注浆（7）挂网(8）喷射砼先锚后喷土钉墙施工工艺1）边坡开挖按照设计的分层开挖深度和坡度开挖，分层开挖深度应在每道土钉孔口标高下0。

5m处，不得超挖，开挖过程中，挖掘机不得碰撞土钉墙面板。

在上层作业面的土钉及喷混凝土面层未达到设计强度的70％以前，不得进行下一层土方的开挖。

（2）人工修整边坡应根据土质的不同情况，边坡预留50～100㎜厚的土体，由修坡人员用铲修整坡面，为确保喷射砼面层的平整，挂小线测量边坡坡度，以保证坡脚不侵结构.对于土层含水量较大的边坡，可在土钉面层背部插入长度为400～600mm，直径不小于40mm的水平排水管（包滤网），其外端伸出支护面层，间距为2m，以便将喷混凝土面层后的积水排走。

（3）定位放线由测量人员按设计图纸放出每一个土钉的位置,作出标记.（4)成孔采用人工洛阳铲成孔,孔深不小于设计，如遇障碍物时，可适当调整土钉角度和位置.(5）土钉主筋制作及安放主筋按设计长度下料，外端设“L”型的弯钩，间隔2m焊对中支架，防止主筋偏离土钉中心；安放主筋时，将注浆管与主筋捆绑在一起，注浆管离孔底0。

5m左右。

（6）搅浆及注浆浆体为水泥净浆，水灰比为0。

5，浆液要充分搅拌均匀，随拌随用，采用搅拌机造浆，搅拌时间一般在3分钟以上；注浆采用注浆泵，注浆时，将导管缓慢均匀拔出，但出浆口应始终处于孔中浆体表面之下，保证孔中气体能全部排出，在孔口部位设置止浆塞，根据需要补浆，保证土钉锚固体质量。

土钉制作：土钉用内径15mm，壁厚2。

75mm的电焊钢管制作，钢管一断端封口，另一端开口，接注浆嘴预备接注浆泵，钢管周边按10cm间距设喷浆口。

地铁车站土钉墙施工工艺及施工方法车站附属围护结构部分采用土钉墙，土钉墙水平和竖向间距1.5m，采用Φ48钢花管，土钉长度为5～8m。

施工期间基坑内外采用管井降水。

具体施工工艺及方法如下：1..1 土钉墙施工工艺土钉墙施工工艺流程图1..2 土钉墙施工方法土钉为灌浆钢管，孔径48mm，土钉长度为5～8m。

土钉水平间距1.5m，垂直间距1.5m，呈梅花形布置。

坡面挂￠6＠200mm钢筋网，网外设水平、斜向加强拉筋采用￠16Ⅱ级螺纹钢筋从土钉尾部穿过并焊接，网格为1.5m×1.5m。

（杂填土或卵石层无法成孔，应用锚管代替土钉。

锚管选用外径48mm的钢花管，头部做成锥形放大头，沿管壁呈螺旋线型布孔，出浆孔一般取￠8～10mm，间距约300mm，靠锚管端部1.0～3.0m处不设孔眼）喷射混凝土面层，厚度150mm，强度C20。

土钉采用常压灌注水泥浆，水泥为42.5普通硅酸盐水泥，水灰比0.50，强度M20。

土方工程应与土钉施工相配合，每步开挖1.50m，超挖深度不得大于0.5m。

1、施工准备工作：平整场地，清除障碍物；做好“三通”工作，在本工程用地范围内修通道路，接通水源，电源（做好夜间施工的照明准备）；施工测量放线，包括标高的引测及基准水准点的保护；基坑的定位和放线。

测量放线完成后，做好校核及验收工作。

2、设备组织主要施工设备有：（1）空压机：W-9/7型1台；（2）洛阳铲：20把；（3）喷锚机：ZP、XI型1台；（4）注浆泵：BW-250型1台；（5）电焊机：BS-300型2台；（6）钢筋调直机：1台；（7）水泵：QY-3型1台；（8）配电箱：2个；（9）经纬仪和水准仪各1台；（10）铁锨和小车若干。

对材料及施工机具的技术要求（1）原材料：土钉钢筋土钉钢筋做强度检验；（2）施工机具成孔机具：根据施工现场土质情况及环境条件，选择适宜的成孔钻具。

本工程可选用洛阳铲或旋挖钻。

注浆泵：其输浆压力和输浆量应符合设计要求；一般将注浆压力控制在0.4～0.9MPa。

土钉墙和挂网喷施工工艺基坑边坡支护过程中，使用土钉墙+挂网喷施工工艺的项目非常多，下面小编对这两种施工工艺进行一下简单介绍。

一、土钉墙施工工艺1、土钉墙施工工艺流程土钉墙施工主要分四步，具体为：（1）第一步为挖土、修坡。

挖土应注意土方的放坡系数，一般土钉墙的放坡系数为0.3～0.7；修坡主要目的将坡面整理平整，并且按照设计修正放坡系数。

（2）第二步为成孔、插筋、注浆。

成孔使用人工洛阳铲成孔，孔径为100mm,孔内注水灰比为0.5的水泥净浆，水泥使用P.S.A32.5水泥；插筋为孔内放入钢筋，一般选用HRB335直径18mm钢筋，钢筋长度根据设计选取。

（3）第三步为挂钢筋网、喷混凝土。

钢筋采用直径6.5mmHPB300钢筋，钢筋网格间距15～30cm，一般间距选取20cm；混凝土采用C20强度喷射混凝土，喷射厚度为100mm。

（4）第四步为进行下步挖土、修坡，重复以上动作，直至基坑槽底。

2 土钉墙施工工艺要求土钉墙的施工流程应符合下列规定：（1）开挖工作面，修整边坡→安设土钉（包括成孔、插钢筋、注浆）→绑扎钢筋网，加强筋、土钉同加强筋焊接、加垫块→喷射第一层砼，厚度为50mm→喷射第二层砼至设计厚度→设置坡顶，坡面和坡脚排水措施。

（2）基坑边坡应分段分层开挖，每次超挖深度不得超过0.8～1.0m,边开挖，边人工修整边坡，边喷射砼，人工修整坡时，坡面不平整度不大于20mm。

（3）喷射砼应分段分片依次进行，同一分段内喷射顺序应自下而上，一次喷射厚度为50mm，喷射时，喷头与受喷面应垂直，宜保持0.6～1.0m的距离，喷射手应控制好水灰比，保持砼表面平整、湿润光泽，无干斑或流淌现象。

（4）喷射砼终凝2h后，应进行养护，根据现场实际情况可适当调整。

面板砼强度等级不低于C20，砼最大骨料不大于1.5cm，喷层厚度8～10cm。

同时，土钉墙面板应在基槽上口处向外翻边1.0m。

（5）钢筋上每2.0m设置一个定位器，以确保钢筋在孔内居中，土钉端头预留出坡面15cm；常压重力式灌浆，浆体强度不低于20MPa，灌浆材料为水泥浆；喷射砼中的钢筋网应调直除锈，钢筋与坡面间隙宜大于20mm，钢筋网应与土钉和加强筋连接牢固，喷射砼时钢筋不晃动。

土钉墙施工工艺流程土钉墙支护构造：一般由土钉、面层和排水系统组成。

土钉墙设计及构造规定（1）土钉墙墙面坡度不宜大于1：0.1；（2）土钉必须和面层有效连接，应设置承压板或加强钢筋等构造措施，承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接；（3）土钉的长度宜为开挖深度的0.5～1.2倍，间距宜为1～2m，与水平面夹角宜为5°～20°；（4）土钉钢筋宜采用HPB235、HPB335钢筋，钢筋直径宜为16～32mm，钻孔直径宜为70～120mm；（5）注浆材料宜采用水泥浆或水泥砂浆，其强度等级不宜低于M10；（6）喷射混凝土面层宜配置钢筋网片，钢筋直径宜为6～10mm，间距宜为150～300mm，喷射混凝土强度等级不宜低于C20，面层厚度不宜小于80mm；（7）坡面上下段钢筋网搭接长度应大于300mm。

土钉墙施工工艺流程（以钢管土钉为例）施工准备（1）施工图准备；（2）方案准备；（3）试验准备；（4）交底准备；（5）现场准备、测量准备、试桩等。

修整边坡按施工方案要求，分层分段开挖修坡，每段开挖深度须符合设计要求严禁超挖。

人工修坡其坡角大小和坡面平整度应达到设计要求。

开挖应先挖基坑周边，后挖基坑中央。

开挖长度，应根据基坑现场实际情况而定，地质条件好，含水量少，施工速度快，长度可大些，反之要小些。

钻土成孔1.洛阳铲人工成孔2.机械成孔推送土钉入孔微型桩可用无缝钢管或焊管，直径一般为48~150mm，管壁上应设置出浆孔，管壁上设置注浆孔，注浆孔直径宜为10~15mm，间距为400~500mm。

土钉置入孔中前应先设置定位支架保证土钉处于钻孔的中心部位，支架沿钉长的间距为2~3m，支架的构造应不妨碍注浆时浆液的自由流动，支架可为金属或塑料件。

注浆（1）采用搅拌机造浆，按配比制浆，采用底部注浆法，注浆管应插入距孔底250～500mm处，随浆液的注入缓慢匀速拔出，为了保证注浆饱满，孔口宜设止浆塞或止浆袋。

土钉墙是由天然土体通过土钉墙就地加固并与喷射砼面板相结合，形成一个类似重力挡墙以此来抵抗墙后的土压力；从而保持开挖面的稳定，这个土挡墙称为土钉墙。

土钉墙是通过钻孔、插筋、注浆来设置的，一般称砂浆锚杆，也可以直接打入角钢、粗钢筋形成土钉。

土钉墙的做法与矿山加固坑道用的喷锚网加固岩体的做法类似，故也称为喷锚网加固边坡或喷锚网挡墙，建筑基坑与护坡技术规程JGJ120－99 正式定名为土钉墙。

一、土钉墙施工工艺①分层、分段施工流程：沿基坑内侧周边分层、分段均衡挖土，并进行土钉墙支护施工。

②施工工艺流程a.土钉施工工艺流程是：挖土、修坡、喷射第一层砼、土钉埋设、注浆、挂网、焊接骨架钢筋及焊接土钉连接件、喷射第二层砼、养护。

b.基坑开挖边线定位。

基坑底线满足地下室施工承台、底板的需要③土方开挖应严格按设计图纸开挖线及设计坡角进行。

土方开挖顺序为沿基坑内侧周边，分层分段开挖，每层挖至土钉标高下0.3m左右，分段开挖长度第一层每段不得超过15cm，第二层每段不得超过8cm，挖到淤泥层时每段开挖长度不得超过6cm，并采用跳槽开挖，开挖作业面后，应立即进行土钉墙支护，进入下一层开挖时必须等到上道土钉的抗拉强度达到设计值80 %方可进行，间隔时间宜为7d，最少为5d。

最后一层土钉墙施工完成应立即施工地下室垫层及底板。

土方开挖过程中，防止土方开挖设备碰撞支护结构，避免扰动基底原状土土方开挖④土钉墙施工a.按设计要求每一层土钉施工工作面的高度，预降水至每层工作面以下0.5mb.开挖土钉施工工作面，边壁宜采用小型机具或铁锹进行切削清坡，以保证边坡平整并符合设计规定的坡度c.在修整好的坡壁上埋设喷射混凝土厚度的控制标志d.清除坡面虚土，喷射第一层面层混凝土护坡，喷射时，应自下而上，喷头与受喷面应保持垂直距离宜为0.6-1.0m，喷射厚度不小于40mme.喷射混凝土终凝2小时后，应喷水养护，养护时间根据气温确定，宜为3-7天f.待面层混凝土终凝后，开始设置土钉g.按要求定出土钉孔并作出标记和编号h.钢筋应先作除油污，除锈处理，如有设计要求，可在钢筋外加环状塑料保护层或涂多层防腐涂料i.按照土钉打入的设计斜度制作一只操作平台，紧靠土钉墙墙面安放j.将螺旋钻机垂直于操作平台上开始钻孔，成孔后钻杆退出孔洞k.用压缩空气将孔内残留及扰动的废土清除干净，将钢筋放入孔中，钢筋上每隔2-3m焊置一个定位架l.在孔口处设置止浆塞及排气管，旋紧止浆塞使其与孔壁紧密贴合m.通过止浆塞上将注浆管插入注浆口，深入到孔底250-500mm处，注浆管连接注浆泵，边注浆边向孔口方向拔管，直至注满或排气管停止排气为止。
