反渗透系统用还原剂产品说明书

40吨/小时反渗透设备操作说明书顾客名称:设备制造商:目录一、工艺简介 .................................................................................................................... 错误!未定义书签。

1.工艺流程简图 (2)2.工艺阐明 (2)二、反渗透主机阐明 ........................................................................................................ 错误!未定义书签。

三、设备启动 .................................................................................................................... 错误!未定义书签。

四、停机 ............................................................................................................................ 错误!未定义书签。

五、注意事项 .................................................................................................................... 错误!未定义书签。

六、常见故障 .................................................................................................................... 错误!未定义书签。

反渗透 (RO)使用说明书上海山青水秀环境工程有限公司二零零五年二月目录一。

概述二。

反渗透器的进水水质要求三。

反渗透原理四。

反渗透器的结构五。

设备控制方式六。

反渗透器操作规程七。

反渗透常见故障及排除八。

反渗透的运输及安装要求一概述反渗透法是一种膜分离技术，已成为一种成熟的化工单元操作。

反渗透技术由于分离过程能耗低、无相变、无需其它化学药品、无环境二次污染、设备简单、运行费用低及维修方便，因此，它已广泛地为人们使用。

目前，反渗透水处理已广泛地用于各个行业，既可提供化工、医药、电子、轻工和食品等工业用水，又能用于苦咸水淡化制取生活用水。

二反渗透器进水水质要求1. 反渗透器的进水水质指标为了使反渗透器装置运转正常，取得预期的效果，在水进入反渗透器装置之前，应当进行必要的预处理，以满足装置对进水水质的要求。

表一反渗透器进水水质要求（聚酰胺类复合膜）2. 水中有害成分对反渗透膜性能的影响反渗透膜受到污染的主要原因是由金属氧化物沉积引起的，常见的有氢氧化铁、氢氧化铝、氢氧化锰等，还有微生物粘泥、水中的悬浮物与胶体物质在膜表面的沉积，以及碳氢化合物和硅酮基的油及脂类覆盖膜面，其特征为产水量增加或盐透过率增加或压差降增加。

3．反渗透器的其它进水要求反渗透主机应在以上原水条件下运行，检查你的原水是否在此限度内是很重要的，不符合此标准将会导致膜组元件的永久性不可恢复的污染和损坏，因此种情况而导致的膜污染和损坏不在系统的保质范围。

自来水水源自来水因为消毒而被氯化过，因此反渗透前必须安装过滤器以去除水中的余氯，本反渗透系统的膜为聚酰胺类复合膜，如果原水中存在游离氯，膜就会受到不可恢复的损害。

原水硬度原水硬度超标容易引起反渗透膜的结垢而造成危害，因此，建议反渗透进水前安装合适的软化器或阻垢剂加药装置。

原水水温及产水量设备的额定产水量是在原水水温为25℃的情况下设定的，反渗透系统的产水量随原水水温降低而下降。

一般情况下，水温每降低1℃，产水量将下降3 %。

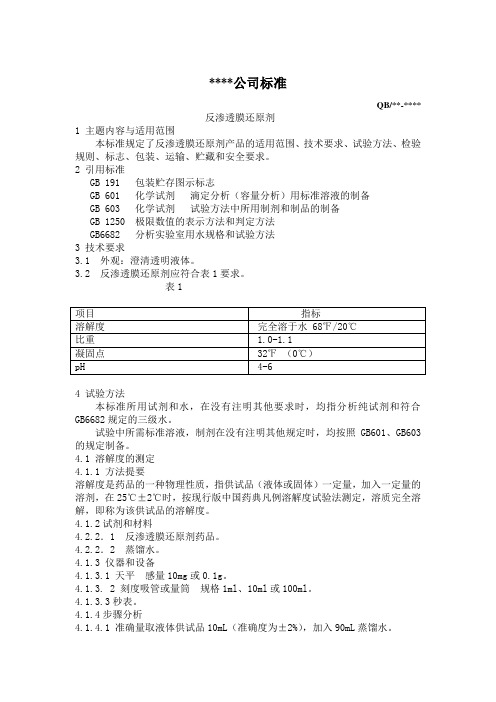

****公司标准QB/**-****反渗透膜还原剂1 主题内容与适用范围本标准规定了反渗透膜还原剂产品的适用范围、技术要求、试验方法、检验规则、标志、包装、运输、贮藏和安全要求。

2 引用标准GB 191 包装贮存图示标志GB 601 化学试剂滴定分析（容量分析）用标准溶液的制备GB 603 化学试剂试验方法中所用制剂和制品的制备GB 1250 极限数值的表示方法和判定方法GB6682 分析实验室用水规格和试验方法3 技术要求3.1 外观：澄清透明液体。

3.2 反渗透膜还原剂应符合表1要求。

表1项目指标溶解度完全溶于水 68℉/20℃比重 1.0-1.1凝固点 32℉（0℃）pH 4-64 试验方法本标准所用试剂和水，在没有注明其他要求时，均指分析纯试剂和符合GB6682规定的三级水。

试验中所需标准溶液，制剂在没有注明其他规定时，均按照GB601、GB603的规定制备。

4.1 溶解度的测定4.1.1 方法提要溶解度是药品的一种物理性质，指供试品（液体或固体）一定量，加入一定量的溶剂，在25℃±2℃时，按现行版中国药典凡例溶解度试验法测定，溶质完全溶解，即称为该供试品的溶解度。

4.1.2试剂和材料4.2.2．1 反渗透膜还原剂药品。

4.2.2．2 蒸馏水。

4.1.3 仪器和设备4.1.3.1 天平感量10mg或0.1g。

4.1.3. 2 刻度吸管或量筒规格1ml、10ml或100ml。

4.1.3.3秒表。

4.1.4步骤分析4.1.4.1 准确量取液体供试品10mL（准确度为±2%），加入90mL蒸馏水。

4.1.4.2 在25℃±2℃每隔5分钟强力振摇30秒钟，30分钟观察溶解情况，如看不见溶质颗粒或液滴时，即认为已完全溶解。

4.2 比重的测定4.2.1方法提要4.2.2仪器和设备4.2.2.1 比重瓶：25ml或50ml（带温度计塞）4.2.2.2 电热恒温水浴锅4.2.2.3 吸管：25ml4.2.2.4 烧杯、试剂瓶、电吹风等4.2.3 试剂和材料4.2.3.1乙醇、乙醚4.2.3.2无二氧化碳之蒸馏水4.2.3.3滤纸等4.2.4测定步骤4.2.4.1 洗瓶：用洗涤液、自来水、蒸馏水彻底洗干净，再依次用乙醇、乙醚洗涤，并把瓶内外吹干。

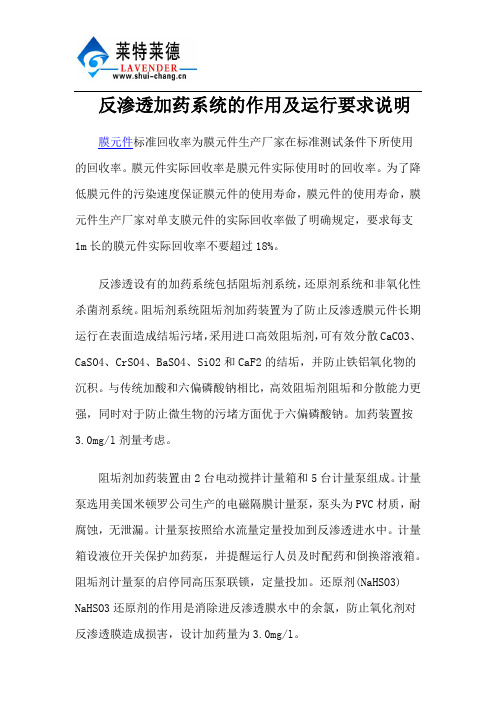

反渗透加药系统的作用及运行要求说明膜元件标准回收率为膜元件生产厂家在标准测试条件下所使用的回收率。

膜元件实际回收率是膜元件实际使用时的回收率。

为了降低膜元件的污染速度保证膜元件的使用寿命，膜元件的使用寿命，膜元件生产厂家对单支膜元件的实际回收率做了明确规定，要求每支1m长的膜元件实际回收率不要超过18%。

反渗透设有的加药系统包括阻垢剂系统，还原剂系统和非氧化性杀菌剂系统。

阻垢剂系统阻垢剂加药装置为了防止反渗透膜元件长期运行在表面造成结垢污堵，采用进口高效阻垢剂，可有效分散CaCO3、CaSO4、CrSO4、BaSO4、SiO2和CaF2的结垢，并防止铁铝氧化物的沉积。

与传统加酸和六偏磷酸钠相比，高效阻垢剂阻垢和分散能力更强，同时对于防止微生物的污堵方面优于六偏磷酸钠。

加药装置按3.0mg/l剂量考虑。

阻垢剂加药装置由2台电动搅拌计量箱和5台计量泵组成。

计量泵选用美国米顿罗公司生产的电磁隔膜计量泵，泵头为PVC材质，耐腐蚀，无泄漏。

计量泵按照给水流量定量投加到反渗透进水中。

计量箱设液位开关保护加药泵，并提醒运行人员及时配药和倒换溶液箱。

阻垢剂计量泵的启停同高压泵联锁，定量投加。

还原剂(NaHSO3) NaHSO3还原剂的作用是消除进反渗透膜水中的余氯，防止氧化剂对反渗透膜造成损害，设计加药量为3.0mg/l。

NaHSO3加药装置由2台电动搅拌器计量箱和5台计量泵组成。

计量泵选用美国米顿罗公司生产的电磁隔膜计量泵，泵头为PVC材质，耐腐蚀，无泄漏。

计量箱设有磁翻版液位计，保护反渗透装置，并提醒运行人员及时配药和倒换溶液箱。

计量泵的启停同提升泵联锁，定量投加。

非氧化性杀菌剂加药装置为防止反渗透膜元件长期运行中微生物、细菌等对反渗透膜造成污染，系统设置定期对反渗透进行冲击性投加非氧化性杀菌剂对膜进行杀菌。

用最少的接触时间有效地对反渗透膜进行杀菌，预防细菌的污染。

非氧化性杀菌剂的种类很多，反渗透复合膜常用的有：甲醛、亚硫酸氢钠、异噻唑啉、过氧化氢 / 过乙酸等。

反渗透装置操作维护说明书青岛同方热电设备有限公司目一、反渗透本体系统二、135阻垢剂溶液注入量三、反渗透装置操作1、反渗透设备各部件用途2、反渗透装置的操作四、反渗透技术指标计算：五、卷式膜装置的进水水质指标和运行条件。

六、反渗透停运保护七、反渗透膜污染特征，清洗液配方和用量，及清洗时间八、反渗透系统清洗九、SDI的测定方法十、余氯测定法十一、水量的温度校正参数一、反渗透本体系统本系统的主要作用是把经预处理的水进行膜分离脱盐，经反渗透处理后，脱盐率可以达到98鸠上，它有以下附属设备：a 、阻垢剂加药系统b、5卩m保安过滤器c、咼压泵d、反渗透本体系统e 、反渗透冲洗泵f 、反渗透清洗系统a 、阻垢剂加药系统由于反渗透装置的作用是将水中溶解固形物浓缩和排放，从而产生可利用的淡水，为了防止浓水端，特别是反渗透压力容器中最后一根膜元件的浓水侧出现CaCO、MgCO、MgSO4 BaSO4 SiO2的化学性结垢，当其浓度积大于平衡常数就有结晶析出的可能现象，从而导致损坏膜元件的性能。

所以，系统必须设置一套阻垢剂加药系统，以防止结垢的出现。

在此，我公司推荐添加英国FLOCON 13阻垢剂（专利产品），该药剂是一种分散型隐蔽药剂，它由如下作用：◎使浓水朗格利尔（LSI）指数由0提高到2.8，在此范围内钙、镁硬度不会在膜内造成结垢。

◎能阻止硫酸盐的结垢，即相对增加水中结垢物质的溶解性，以防止硫酸钙等物质对膜的危害，特别是BaSO和SrSO结晶物质对膜的危害。

◎它可以对堵塞膜微空的胶体以及细小的颗粒起到分散的作用。

b、5卩保安过滤器5卩保安过滤器的作用是截留来自原水中大于5卩的颗粒进入反渗透系统，这种颗粒经高压泵加速后可能击穿反渗透膜组件，造成大量漏盐的情况，同时划伤高压泵的叶轮。

过滤器中的滤元件，为可更换卡式滤棒，当过滤器进、出口压差大于设定值（通常为0.07MP8时应当更换。

c、咼压泵反渗透装置设置2台出力为8 m3/h,扬程为1.45 Mpa的不锈钢高压泵，用于增加反渗透装置的进水压力，并保证达到正常运行的产水量。

反渗透装置（操作、维护、检修）使用说书江苏惠友环保设备有有限公司二00九年十月一、操作一、主要技术术语●原水：未经处理的天然水或自来水。

●电导率：在一定温度下，两块1cm2相距1cm的极片，在水中迁移的电荷称为电导率，通常以μs/cm表示，它们是水中可导电部分杂质含量的一种量度。

●电阻率：电导率的倒数称为电阻率，通常以MΩ.cm表示。

●盐透过率：盐透过率表示产品水含盐浓度与进水含盐浓度的比率。

●脱盐率：为盐的排除率。

●预处理：用多介质滤器，投加化学药剂及活性炭吸附等方法对原水进行物理和化学处理，使原水符合RO进水水质指标的过程。

●反渗透（RO）技术：一种借助选择透过（半透过）性膜的功能，以压力差为推动力的膜分离技术。

●RO膜元件：一种能使RO膜技术用于实际应用的最小基本单元。

●RO进水：经预处理后，进入RO系统的给水。

（SDI15≤4，余氯[CL] ≤0.1ppm）。

●RO产水：RO系统中透过RO膜的那部分水。

●污染指数（SDI15）：一种表示溶液中胶体含量对RO膜污染渚塞程度的一种指数。

●余氯：水中的游离氯单体，具有强氧化性。

PH值：水溶液中氢离子浓度[H+]的负对数值称为PH值。

二、工艺描述及流程该设备由美国进口的海德能复合膜组件，高压泵，电导率仪、流量计、PH仪、压力表、保安滤器等组成。

反渗透工艺以压力差为推动力，具有无相变、无污染、能耗低等优点。

反渗透系统原水为工业新水，原水首先通过现有三台细砂过滤器进行过滤，去除原水中含有的悬浮物、胶体颗粒及泥沙等杂质和部分菌藻及余氯。

在原水进入膜系统前采用了两套自动计量加药系统，通过加入还原剂、阻垢剂。

可有效的降低原水中悬浮物对膜系统的污染对膜的氧化破坏作用，并防止膜结垢。

反渗透膜的清洗利用原清洗装置进行。

滤后水进入一级保安过滤器（选用10米微聚丙烯熔喷滤芯）和二级保安过滤器（选用5米微聚丙烯熔喷滤芯）再次过滤，能够有效的对水中可能含有的细砂及其他微小颗粒杂质起到拦截作用，确保膜元件不会被堵塞划伤。

反渗透(RO) 纯水设备操作说明书xx环保科技有限公司目录设备开机程序 (1)设备关机程序 (2)原水的进水要求 (2)设备动力 (2)工艺流程 (3)预处理清洗操作流程 (3)石英砂过滤器操作规程 (3)活性炭过滤器操作规程 (4)软化器操作规程 (4)反渗透（RO）主机操作 (6)设备开机程序第一步、准备电源（220V/50HZ）（见图一）。

第二步、打开RO主机的电源开关（红色），使进水电磁阀工作。

第三步、打开水源的进水开关使原水进入设备。

第四步、打开原水泵开关，使其压力达到RO主机的进水压力，直到RO主机的浓水流量计内有水通过为止。

第五步、当有水通过RO主机的浓水流量计内时，打开“高压泵”开关。

第六步、调节高压泵后面的阀门使其预处理的出水压力符合高压泵的工作压力（1.0Mpa）。

第七步、调节RO主机后面的浓水开关，使“浓水流量计”和“纯水流量计”在工作压力（1.0Mpa）时，其流量与主机相匹配。

图一设备关机程序第一步、关闭RO主机的“高压泵”。

第二步、关闭原水的“原水泵”。

第三步、关闭水源进水开关。

原水的进水要求原水的进水流量: 依据设备出水参数确定原水的进水压力: 0.1Mpa～0.5Mpa原水的进水浊度: ≤0.1NTU原水的TDS: ≤1000PPm/L(20mmol/L)设备动力电源：220－240V/50HZ总功率：依据设备型号确定工艺流程增压泵→石英砂过滤→活性炭过滤→软化→精滤→高压泵→RO主机（见流程图二）增压泵软化反渗透 (RO) 系统高压泵精滤纯水出口自来水活性炭过滤石英砂过滤（图二）预处理清洗操作流程预处理：预处理是为了达到RO主机的进水要求。

预处理包含：增压泵（可选）、石英砂过滤器、活性炭过滤器和软化处理器。

第一步、清洗石英砂，直到排污口干净为止。

调整手柄至运行（SERVICE）状态。

清洗石英砂工作程序：反洗—正洗——运行第二步、清洗活性炭，直到排污口干净为止。

调整手柄至运行（SERVICE）状态。

反渗透说明书上海禹力水处理科技有限公司简介本说明书是意于帮助用户能够正确安装和使用本设备，以使设备达到最佳运行效果和最长使用寿命，所以，请用户在安装和使用本设备务必花一定时间认真阅读本说明书。

每一台设备的生产能力都是在原水温度为25℃的情况下设定的。

若实际运行中原水温度高于或低于这个温度其生产能力会有一定程度的变化。

当然，原水其它条件的变化都会对产品水水质和产量带来影响，这在后面有关章节及有关功能介绍中分别阐述。

逆渗透过程是利用半透性螺旋卷式膜分离去除水中的可溶性固体、有机物、胶体物质及细菌。

原水以一定压力被送至并通过逆渗透膜，水透过膜的微小孔径，经收集后得到纯水。

水中的杂质在截流液中浓缩并被排出。

RO膜可除去原水中96%以上的溶解性固体，99%以上的有机物及胶体，以及几乎100%的细菌。

RO设备是目前世界上水处理设备中制取纯水的最先进的设备之一，其运行费用低，经济实惠、操作方便、运行可靠，是商家首选的制取纯水设备。

目录一、简介二、预处理三、RO进水条件四、安装注意及指导五、开机前准备和操作说明六、系统的维护与保养七、故障排除及注意事项八、附录A—反渗透膜清洗一览表九、附录B—RO膜系统常见故障及处理十、附录C—膜元件用杀菌剂及保护液十一、附录D—反渗透电器接线图预处理系统操作规程一．多介质过滤器：石英沙装入介质过滤器后，应进行反洗，正洗以便去除滤料中的杂质，悬浮物，从而降低水的浊度提高澄明度，具体操作规程如下：1．、．打开多介质过滤器的反冲阀，排空阀，关闭进水阀，排污阀，起动原水泵进行反洗，时间约为一小时；2．、．反洗后还须进行正洗，需打开进水阀，排水阀，其余阀门关闭，起动原水阀，清洗时间约为40分钟。

以上清洗需反复进行，只至出水水质清亮，无任何杂质和悬浮物为止。

二．活性炭过滤器活性碳装入活性碳过滤器后，先进行反洗，再进行正洗，以去除滤料中的黑色粉末及其它杂质，具体操作方法如下：a)打开多介质过滤器的进水阀，活性碳过滤器的反洗冲阀，排空阀，其余阀门关闭，起动原水泵（或自来水阀门）进反洗时间约为1小时间；b)反洗后再进行正洗，打开多介质过滤器的进水阀，活性碳过滤器的进水阀，排污阀，其余阀门须关闭，正洗至出水无杂质。
