定制家具专业设计规范

定制衣柜设计及⼯艺标准汇报⼈：文⼩库2024-10-09•定制衣柜初认识•定制衣柜设计规范⽬录•定制衣柜⼯艺规范•柜体设计⽅式•衣柜计价⽅式定制衣柜初认识01定制衣柜介绍定制衣柜主要是以板件（标准板件⼤⼩2440*1220）根据客户需求所出的图纸经过开料、封边、排孔等步骤加⼯⽽成。

衣柜的主要组成部分衣柜的主要组成部分有顶板、底板、侧板、层板、活层、中侧板、中竖板，背板，脚线以及其他功能部件。

定制衣柜初认识定制衣柜设计规范02宽度⽅向上定制设计⽅式设计分区涵盖标准模块与可变动模块，确保宽度⽅向上的⾼度定制化。

⾼度⽅向上定制设计⽅式结合标准柜体与顶柜，实现⾼度⽅向上的灵活定制，满⾜不同需求。

设计思路不常⽤区设计不常⽤区时，需考虑辅助件的使⽤，当单个独立柜体⼤于1200mm时，需要设计中侧板。

常⽤区设计常⽤区时，需考虑⼈体⼯程学，确保使⽤最舒服的位置，使⽤频率⾼，是视觉的中⼼点。

次常⽤区设计次常⽤区时，需考虑产品强度限制，当单个设计空间宽度⼤于1000时，需增加中竖板。

设计⼈体⼯程学设计空间宽度限制单个设计空间没有中隔板时宽度不能⼤于1000mm，⼤于1000时，需增加中竖板；如果单个独立柜体⼤于1200mm时，需要设计中侧板。

柜体宽度分割当柜体宽度⼤于2400mm时，需将柜体分成两个或两个以上独立柜，利⽤柜体连接螺丝进⾏连接，原因：板材规格限制，标准板材规格2440mm*1220mm。

固层设计加固单个设计空间⼤于800时，必须设计⾄少⼀块固层，安装时需在背部⽤⾃攻螺丝将背板与固层连接加固，原因：⽆固层加固容易导致层板变形，影响使⽤。

设计分区规范定制衣柜⼯艺规范03背板⼯艺背板安装与加固采⽤8mm背板，侧板与顶底板开槽，超过1200需分上下两块，有固层分割则内进20开宽9mm深5mm槽位，⽆层板分割则加100mm加固条，⽤M4*16螺丝斜45度锁紧。

中侧板应⽤当单个柜体超过1200mm时，需要使⽤中侧板，该块侧板双⾯开槽，槽位宽度为9mm，深度为5mm，中侧板的使⽤增强了柜体的稳定性，同时也⽅便了后续的安装与维护。

家居定制家具设计手册第1章定制家具设计概述 (3)1.1 家居定制家具的概念与特点 (3)1.2 定制家具设计的基本原则 (4)1.3 定制家具设计的流程与步骤 (4)第2章定制家具材料选择 (5)2.1 常用家具材料及其特性 (5)2.1.1 木材 (5)2.1.2 金属 (5)2.1.3 塑料 (5)2.1.4 玻璃 (5)2.2 绿色环保材料的应用 (6)2.2.1 竹材 (6)2.2.2 生物质材料 (6)2.2.3 可降解塑料 (6)2.3 家具材料搭配与效果 (6)2.3.1 木材与金属 (6)2.3.2 木材与玻璃 (6)2.3.3 塑料与金属 (6)第3章定制家具尺寸与布局 (6)3.1 家具尺寸标准与人体工程学 (6)3.1.1 家具尺寸标准 (7)3.1.2 人体工程学原则 (7)3.2 室内空间布局设计要点 (7)3.2.1 功能分区明确 (7)3.2.2 动线流畅 (7)3.2.3 空间利用合理 (7)3.2.4 色彩与材质搭配 (7)3.3 定制家具尺寸与布局实例分析 (7)3.3.1 实例背景 (8)3.3.2 家具尺寸与布局 (8)第4章定制家具风格与元素 (8)4.1 家具风格分类及特点 (8)4.1.1 中式风格 (8)4.1.2 欧式风格 (8)4.1.3 美式风格 (8)4.1.4 现代风格 (9)4.1.5 北欧风格 (9)4.2 家具设计元素运用 (9)4.2.1 线条 (9)4.2.2 面积与比例 (9)4.2.3 色彩 (9)4.2.5 细节处理 (9)4.3 空间风格与家具搭配 (9)4.3.1 确定空间风格 (9)4.3.2 家具色彩搭配 (10)4.3.3 家具形状与尺寸 (10)4.3.4 家具材质搭配 (10)4.3.5 家具布局 (10)第5章定制家具色彩搭配 (10)5.1 色彩搭配的基本原则 (10)5.1.1 和谐原则 (10)5.1.2 平衡原则 (10)5.1.3 重点原则 (10)5.1.4 简洁原则 (10)5.2 家具色彩与空间氛围 (11)5.2.1 温暖色调 (11)5.2.2 冷色调 (11)5.2.3 中性色调 (11)5.3 常见家具色彩搭配技巧 (11)5.3.1 单色搭配 (11)5.3.2 类似色搭配 (11)5.3.3 对比色搭配 (11)5.3.4 中性色搭配 (11)5.3.5 色彩点缀 (11)第6章定制家具功能与收纳 (12)6.1 家具功能设计原则 (12)6.1.1 实用性原则 (12)6.1.2 空间利用原则 (12)6.1.3 灵活可调原则 (12)6.1.4 美观与功能相结合原则 (12)6.2 收纳家具设计要点 (12)6.2.1 合理分区 (12)6.2.2 灵活组合 (12)6.2.3 隐藏式设计 (12)6.2.4 易清洁维护 (12)6.3 实用收纳家具案例分析 (13)6.3.1 墙面收纳柜 (13)6.3.2 鞋柜换鞋凳组合 (13)6.3.3 床头柜抽屉式床底收纳 (13)6.3.4 厨房吊柜地柜 (13)6.3.5 阳台收纳柜 (13)第7章定制家具照明设计 (13)7.1 照明在家具设计中的作用 (13)7.1.1 空间氛围营造 (13)7.1.3 美化家具产品 (13)7.1.4 提高实用性 (14)7.2 家具照明设计原则与技巧 (14)7.2.1 设计原则 (14)7.2.2 设计技巧 (14)7.3 照明家具产品选型与应用 (14)7.3.1 照明家具产品选型 (14)7.3.2 照明家具产品应用 (14)第8章定制家具细节设计 (15)8.1 家具连接件与结构设计 (15)8.1.1 连接件选择 (15)8.1.2 结构设计原则 (15)8.2 家具收口与装饰细节 (16)8.2.1 收口处理 (16)8.2.2 装饰细节 (16)8.3 家具安全性与舒适性设计 (16)8.3.1 安全性设计 (16)8.3.2 舒适性设计 (16)第9章定制家具生产与安装 (17)9.1 定制家具生产流程与工艺 (17)9.1.1 生产前的准备 (17)9.1.2 材料加工 (17)9.1.3 组装与涂装 (17)9.1.4 质量检验 (17)9.1.5 包装与发货 (17)9.2 家具安装与调试 (17)9.2.1 安装前准备 (17)9.2.2 安装流程 (17)9.2.3 调试与验收 (17)9.3 定制家具售后服务与维护 (17)9.3.1 售后服务政策 (18)9.3.2 家具维护与保养 (18)9.3.3 客户反馈与改进 (18)第10章定制家具市场与趋势 (18)10.1 定制家具市场现状与趋势 (18)10.2 智能家居与定制家具的结合 (18)10.3 定制家具行业的发展前景与挑战 (19)第1章定制家具设计概述1.1 家居定制家具的概念与特点家居定制家具，顾名思义，是根据消费者家庭的实际空间、尺寸及个性化需求，量身定制的一体化家具解决方案。

家具设计制作规定一、概述家具设计制作规定是为了保护消费者权益，规范家具行业的生产和销售活动，并提升家具设计制作的品质和安全性。

本规定适用于家具设计制作过程中的各个环节，包括设计、选材、加工、装配和销售等。

在保证家具质量的前提下，本规定也鼓励创新和设计的个性化。

二、设计要求1. 人性化设计：家具设计应符合人体工学原理，保证使用者的舒适感和健康性。

2. 结构合理：家具设计应考虑结构的稳固性和耐用性，在保证使用安全的前提下，尽量减少零部件的使用，并考虑易于维修。

3. 材料环保：家具的设计应选用符合环保标准的材料，如实木、绿色环保板材等，不得使用对人体健康有害或环境污染的材料。

4. 风格多样：鼓励家具设计师结合当代的审美趋势，创造出丰富多样的家具风格，满足不同消费者的需求。

三、选材标准1. 实木材料：选用实木材料时应遵循国家标准，材质纹理要清晰可见，无任何虫蛀、裂纹或变形等缺陷。

2. 人造板材：使用人造板材时应选择国家认证的环保产品，如甲醛含量符合E1级或更高级别的人造板。

表面应平整、无明显色差。

3. 面料和填充物：面料要考虑舒适度和易清洁性，填充物应符合消防标准，选择质地柔软、弹性好的材料。

四、加工工艺要求1. 切割工艺：使用合适的切割工具和技术，确保切割面平整、无毛刺。

2. 连接工艺：采用结实的连接方式，如榫卯结构、钉子、螺丝等，确保家具的稳固性和耐用性。

3. 配件安装：家具配件的安装应准确、牢固，如把手、脚轮等。

4. 表面处理：家具的表面处理应平整光滑，如上漆、打磨等工艺要符合国家标准。

五、装配要求1. 尺寸准确：装配过程中要确保配件的尺寸准确，零部件的连接要牢固。

2. 补充配件：出厂时家具应配备相应的配件，并标明使用方法和安装位置。

六、销售规范1. 商品信息标示：销售家具时，应提供完整的商品信息，包括材质、规格、尺寸、产地等，以便消费者选择。

2. 价格透明：家具的价格应明码标价，不得进行虚假降价或其他欺诈行为。

家具设计制作规定家具是人们日常生活中不可或缺的物品，它的设计、制作质量直接关系到人们对居住环境的舒适程度。

为了规范家具设计与制作的过程，保障家具产品的质量与安全性，各行业制定了一系列的规定、规程、标准等，以下将按照设计、制作、质量、安全等方面进行论述。

一、设计规定1. 功能性设计：家具的设计应以满足人们日常生活需要为出发点，不应以过多的装饰元素影响使用功能。

2. 人体工学设计：考虑不同人群的身体特征和习惯，家具设计应符合人体工程学原理，以提供舒适的使用体验。

3. 美学设计：家具设计应追求合理的比例、和谐的配色，注重和谐、美观的整体效果。

4. 环保设计：在家具设计中应尽量采用环保材料，减少对环境的影响。

5. 结构稳定性设计：家具设计应考虑结构的稳定性，保证长时间使用时不易倾斜或损坏。

二、制作规定1. 材料选择：家具制作应选择质量良好的原材料，符合国家相关标准，并避免使用有害物质。

2. 工艺技术：家具制作应采用合适的工艺技术，确保制作过程中的精度和稳定性。

3. 加工设备：制作过程中应使用合适的加工设备，确保制作效率和产品质量。

4. 质量控制：制作过程中应进行全程质量控制，确保每个环节的质量符合规定标准。

5. 安装要求：对于需要安装的家具，制作商应提供明确、详细的安装说明书，确保用户能正确安装。

三、质量标准1. 尺寸精度：家具尺寸应符合设计规定，尺寸偏差应控制在合理范围内。

2. 耐久性：家具制作应具有较强的耐久性和抗老化能力，能够经受长期使用和日常磨损。

3. 承重能力：家具应能够承受正常使用下的荷载，不易变形或损坏。

4. 表面处理：家具表面处理应均匀、光滑，不应出现明显的划痕、气泡等缺陷。

5. 安全性能：家具制作应符合国家相关安全标准，避免使用尖锐或易伤人的部件。

四、安全规程1. 电器安全：如有电器设备的家具，应符合国家相关电气安全标准，确保使用安全。

2. 阻燃性能：家具应具有一定的阻燃性能，避免在火灾中加剧火势或产生有害气体。

关于内销家具补充规定为了规范内销家具的整体外观、设计与制作，方便生产，现做补充规定如下：第一部分：关于家具外形规范一．衣柜规范1.衣柜高度高度一般定高到2200MM，特殊有帽线或柱头的，高度可增加100MM左右。

2.衣柜宽度宽度根据造型来定，但是各个柜体内部结构尽量统一。

3.内部结构柜体内应具备翻盒、裤架，要尽量有一个带锁的抽屉。

4.衣柜深度根据国标定（净深大于550MM）。

二．书柜规范1.书柜高度高度一般定高到2100MM，头帽线或者特殊柱头的可以根据造型适当加高，同一套的书柜要和配套酒柜等高；2.书柜宽度宽度根据造型在850——1050之间；3.书柜深度保证净空间的功能性，净深保证在320——380之间。

在开发同一套的三门书柜、两门书柜时，两种不同柜体的柜门要能通用。

其余板件能通用的也一定要尽量通用。

三．酒柜规范1.酒柜高度一般定高在2100MM，高度同配套书柜高；2.酒柜深度 380——430MM之间3.酒柜宽度宽度根据造型在850——1050之间；在开发同一套的四门、三门、两门酒柜时，两种不同柜体的柜门要能通用。

其余板件能通用的一定要通用。

四．椅子规范椅子除以下企业标准外，其余应严格符合国标。

1.在今后设计椅子时应在前面的两侧加拉枨（主要是为了包装运输过程中造成腿与望板组装处开裂），拉枨在距离望板下5-7CM处，不能太靠下。

2.椅子结构椅子部件的榫头长度不能短于20MM，尤其是侧望上的榫头长度一定要大于等于20MM; 椅子的座板在铣好座印后前沿至少留6MM厚。

椅子望板与塞角连接，望板与塞角上应开配合槽（塞角配合槽见下图），塞角的总长a≥150MM;开配合槽的塞角开槽后望板侧视图椅子上侧望与前腿连接的榫头、前望、椅脑上所开的榫头不需要居中，其榫肩应是上大下小，这样主要是为了避免相配套开榫眼的部件在组装时开裂，其中榫头的宽度b值根据望板宽度来定，靠近座面的榫肩a≥10MM，下榫肩2MM即可，侧望与后腿组装的榫头上下榫肩2MM宽度即可，1.关于椅子角度α为座面与靠背夹角，β为座面倾角餐椅：99°≤α≤101°；2°≤β≤3°办公椅：102°≤α≤104°；2°≤β≤3°休闲椅：102°≤α≤104°；4°≤β≤5°2.椅子用料D系列椅子腿、望板要用柞木料，H系列一般为水曲柳。

家具行业家具设计与制造规范引言：在当今社会，家具已经成为人们生活中必不可少的一部分。

具备良好的家具设计与制造规范可以确保产品的质量和功能的实现，同时也能提升人们的居住体验。

本文将探讨家具行业中家具设计与制造所需遵循的规范，以保障家具产品的质量和消费者的安全。

一、设计规范1.人机工程学设计师应该结合人体工程学原理，确保家具的尺寸、造型和布局符合人体工学要求。

例如，座椅的高度和角度、桌面的高度、扶手的位置等，都应能够提供舒适的使用体验。

2.功能性设计设计师应根据家具的用途和空间需求，合理设计家具的功能。

例如，储物家具应具备足够的储存空间，座椅应具备舒适的坐感，办公桌应具备合适的工作面积等。

3.审美设计设计师应注重家具的外观设计，以满足消费者对美观的要求。

设计师应选择合适的材质、颜色和形状，使得家具与整个室内环境相协调。

二、材料选用规范1.环保材料制造家具时，应优先选择环境友好、无毒、无害的材料，确保家具不会对人体和环境造成任何负面影响。

材料应符合国内外相关环保标准。

2.材质稳定性选择材料时要考虑其稳定性，以防止家具在使用过程中发生变形、开裂等问题。

木材应经过充分干燥处理，金属材料应具备足够的强度和耐腐蚀性。

3.耐久性家具的使用寿命是消费者关注的重要指标之一。

制造商应选用耐久性强、经久耐用的材料，确保家具能够经受日常使用和一定程度的磨损。

三、制造工艺规范1.精确度要求家具的制造应精确到毫米级别，以确保各零部件的拼接和组装精度。

工艺上采用先进的数控机床、激光切割等技术，以确保家具的稳固性和外貌质量。

2.工艺流程制造商应确保家具制造过程的每一个环节都严格按照标准化的工艺流程进行。

包括材料准备、切割、修整、组装、上漆等，每一个步骤都需要严格把控。

3.质量控制制造商应建立完善的质量控制体系，确保每一件家具都经过严格的质量检测。

这包括原材料的质量把控、生产过程中的质量监控和最终产品的质量验收。

四、安全标准规范1.稳固性要求家具设计和制造应确保家具的稳固性，防止因为设计或制造上的问题导致家具倾倒或不稳定，造成意外伤害。

德雷夫斯设计作品设计原则一、从人与家具的关系角度看，提出几点设计准则：1、提供的休息家具，应使人静疲劳强度降至最低，并保持体压分布均匀。

2、家具设计应努力让人保持正确的姿势。

3、提供的工作家具，应考虑提高工作效率及质量。

4、应便于人身体移动。

5、家具的外观设计应考虑使用者的心理需求与个性特征。

伊姆斯设计作品常用家具尺寸二、家具的相关尺寸：——坐具（单位mm）坐高要求：一般为400~430 mm为宜。

休息椅的坐高应偏低为宜，宜取350~380mm。

坐宽要求：靠背椅坐宽，不小于380mm，方凳取320mm—380mm即可，扶手椅一般不小于460mm。

坐深要求：一般的坐椅深可以不大于420mm为宜。

工作椅深可浅些，休息椅不大于530mm 。

扶手的要求：高度应在座面上200mm-250mm。

（应减去座面软垫下沉度）二、家具的相关尺寸：——卧具（单位mm）床高要求：一般为400-450为宜。

不超过500。

双人床尺寸：宽度：1350、1500、1800、2000长度: 2000、2100、2200单人床尺寸宽度：800、900、1000、1100、1200长度：1900、2000二、家具的相关尺寸：——桌类家具（单位mm）桌高要求：坐式用桌面高度为：700~760站立式用桌面高度为：910~1100二、家具的相关尺寸：——收纳类家具（单位mm）高度：一般分三个区域。

600mm以下，600——1650mm之间，1650mm以上。

宽度：无固定要求，一般以800mm为单位。

深度：衣柜多为550——600mm，书柜以280-350，双层书：400——450mm为宜。

阿尼奥（芬兰）——球形椅科伦波（意大利）——管状椅设计于1963年至1965年间，这款看似航天舱的坐椅在外观上给人以强烈印象的同时，使用者坐在其中仿佛钻入洞穴，当里面再设置一部无线电话时，“太空舱”的感觉就更加强烈了。

1966年科隆家具博览会上一夜成名。

定制家具通用设计规范定制家具通用设计规范１范围本标准规定了定制家具设计中的术语和定义、通用设计要求。

本标准适用于各类定制家具设计。

２规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

ＧＢ／Ｔ３２６家具桌、椅、凳类主要尺寸ＧＢ／Ｔ３２７家具柜类主要尺寸ＧＢ／Ｔ３２８家具床类主要尺寸ＧＢ／Ｔ４８９７—２０１５刨花板ＧＢ／Ｔ５７０３用于技术设计的人体测量基础项目ＧＢ／Ｔ５８４９细木工板ＧＢ／Ｔ９８４６普通胶合板ＧＢ／Ｔ１７１８—２０９中密度纤维板ＧＢ／Ｔ１５１０２浸渍胶膜纸饰面纤维板和刨花板ＧＢ／Ｔ１５１０４装饰单板饰面人造板ＧＢ／Ｔ１６７９家具用皮革ＧＢ／Ｔ１８２９ＣＡＤ工程制图规则ＧＢ１８４０１国家纺织产品基本安全技术规范ＧＢ１８５８０室内装饰装修材料人造板及其制品中甲醛释放限量ＧＢ１８５８１室内装饰装修材料溶剂型木器涂料中有害物质限量ＧＢ１８５８３室内装饰装修材料胶粘剂中有害物质限量ＧＢ／Ｔ２３９４与人体接触的消费产品用涂料中特定有害元素限量ＧＢ２４１０室内装饰装修材料水性木器涂料中有害物质限量ＧＢ２８０７—２０１儿童家具通用技术条件ＧＢ／Ｔ２８２０２家具工业术语ＧＢ／Ｔ３４７２浸渍胶膜纸饰面胶合板和细木工板ＬＹ／Ｔ１９８３铜箔、铝箔饰面人造板ＱＢ／Ｔ１３８家具制图ＱＢ／Ｔ１９５２．１软体家具沙发ＱＢ／Ｔ１９５２．２软体家具弹簧软床垫ＱＢ／Ｔ４５３—２０１３木家具几何公差３术语和定义ＧＢ／Ｔ５７０３和ＧＢ／Ｔ２８２０２界定的以及下列术语和定义适用于本文件。

４通用设计要求４．１设计原则定制家具设计应符合以下原则：——首先应符合安全性原则，即所有定制家具产品应符合国家法律法规和强制性安全标准要求，产品在使用过程中不存在危险及安全隐患。

——在符合国家法律法规和强制性安全标准要求的前提下，充分体现客户个性化需要。

1、标准柜设计原则衣柜组合原则：当组合衣柜的柜体数量小于或等于3时，两两共用侧板，当数量大于3时，另外的柜体必须独立，如右图：组合衣柜由1+2+3+4组成，1、2、3号柜两两共用侧板，但4号柜必须独立成组标准柜配置：1号柜默认的配置是3固、2活、6抽屉、1时尚挂板，但为了满足个性化的设计，设计师可以将6抽屉换成3抽屉或裤架、格子架等配件，也可以任意加、减活层，如果增加活层的话会使每层的空间比较小，所以默认的2活层是最佳的选择图1 2号柜是最灵活的柜体，它的尺寸可以在一定范围内任意改变（宽≤1200mm ，高≤2068mm），设计师可以根据客户房间的尺寸来调节2号柜的尺寸，使衣柜符合客户房间尺寸。

2号柜是摆放成套衣服的主要地方，可以全部摆放上衣，这时可选择一个上衣通和一个下衣通，如图2所示；如果需要摆放短上衣、风衣、裤等，你可以选择用一个上衣通、一个L 架、一裤架，如图3所示。

3号柜的默认配置是3固、2活、3大抽、1时尚挂板，设计师可以根据客户需求将3大抽换成3小抽、6小抽、裤架或格子架等，如图1、2、4所示，如果增加活层的话会使每层的空间比较小，所以默认的配置是最佳的选择4号柜默认配置是3图2图3固、4活、1时尚挂板，可以根据需要更换或增减配件，但使用默认的配置是最佳的选择图4 7号柜8号柜整体式衣柜的两边侧板必须是600或650的侧板，这样才能安装趟门支撑式衣柜的两边侧板必须是600或650的侧板，这样才能安装趟门顶柜式衣柜的两边侧板必须是600或650的侧板，这样才能安装趟门2、非标设计原则顶柜式非标柜：支撑式非标柜：支撑式非标柜加竖隔板无限制，加横层板必须按照如下原则：加了层板后保证每层间的距离不得小于350mm ，例如支撑柜高度为690mm时，不可加层板；若高度为700mm 时可加1块层板，高度为1050mm以上时可以加2块层板A转角的处理：对于右图的转角，我们可以先摆好标准柜体，剩下的空间（墙垛）我们可以有两种处理方式：1、如果剩下的空间深度很大，可以选择摆放一个深度较小的非标柜2、如果剩下的空间较小，可以选择用一块封板将剩余的空间封住B转角的处理：对于有横梁的墙面，横梁凸出部分可以通过非标柜来调节。

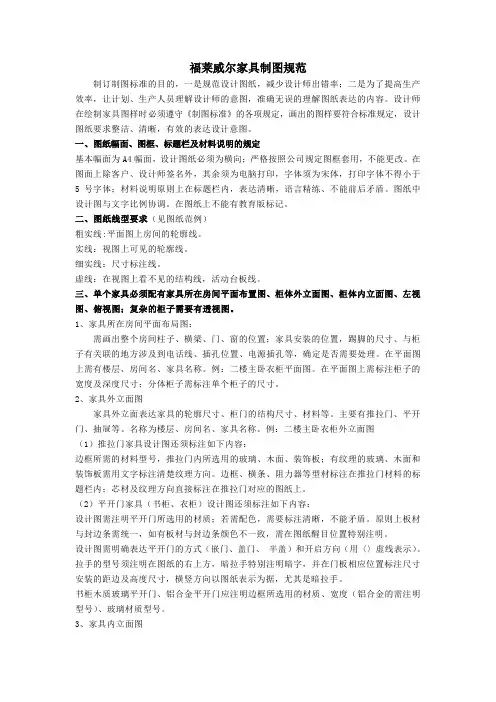

福莱威尔家具制图规范制订制图标准的目的，一是规范设计图纸，减少设计师出错率；二是为了提高生产效率，让计划、生产人员理解设计师的意图，准确无误的理解图纸表达的内容。

设计师在绘制家具图样时必须遵守《制图标准》的各项规定，画出的图样要符合标准规定，设计图纸要求整洁、清晰，有效的表达设计意图。

一、图纸幅面、图框、标题栏及材料说明的规定基本幅面为A4幅面，设计图纸必须为横向；严格按照公司规定图框套用，不能更改。

在图面上除客户、设计师签名外，其余须为电脑打印，字体须为宋体，打印字体不得小于5号字体；材料说明原则上在标题栏内，表达清晰，语言精练、不能前后矛盾。

图纸中设计图与文字比例协调。

在图纸上不能有教育版标记。

二、图纸线型要求（见图纸范例）粗实线:平面图上房间的轮廓线。

实线：视图上可见的轮廓线。

细实线：尺寸标注线。

虚线：在视图上看不见的结构线，活动台板线。

三、单个家具必须配有家具所在房间平面布置图、柜体外立面图、柜体内立面图、左视图、俯视图；复杂的柜子需要有透视图。

1、家具所在房间平面布局图：需画出整个房间柱子、横梁、门、窗的位置；家具安装的位置，踢脚的尺寸、与柜子有关联的地方涉及到电话线、插孔位置、电源插孔等，确定是否需要处理。

在平面图上需有楼层、房间名、家具名称。

例：二楼主卧衣柜平面图。

在平面图上需标注柜子的宽度及深度尺寸；分体柜子需标注单个柜子的尺寸。

2、家具外立面图家具外立面表达家具的轮廓尺寸、柜门的结构尺寸、材料等。

主要有推拉门、平开门、抽屉等。

名称为楼层、房间名、家具名称。

例：二楼主卧衣柜外立面图（1）推拉门家具设计图还须标注如下内容：边框所需的材料型号，推拉门内所选用的玻璃、木面、装饰板；有纹理的玻璃、木面和装饰板需用文字标注清楚纹理方向。

边框、横条、阻力器等型材标注在推拉门材料的标题栏内；芯材及纹理方向直接标注在推拉门对应的图纸上。

（2）平开门家具（书柜、衣柜）设计图还须标注如下内容：设计图需注明平开门所选用的材质；若需配色，需要标注清晰，不能矛盾。
