2020中考物理重点知识专题八：光学实验及其应用(解析版)(解析版)

实验01探究光的反射定律探究课题：光的反射定律实验装置探究方法理想模型法，归纳法探究过程 1.验证反射角与入射角的关系：改变入射光线的位置，观察反射光线的位置。

2.验证“三线共面”的操作：将纸板NOF 向前或向后翻折，观察纸板上是否显示反射光线；3.验证光路是否可逆的操作：将激光笔沿FO 射入，观察反射光线是否沿OE 射出；实验结论 1.反射光线与入射光线从及法线在同一平面内；2.反射光线和入射光线分居法线的两侧；3.反射角等于入射角。

满分归纳——考点方向器材作用 1.量角器作用：测量入射角、反射角的大小；2.光屏的作用：显示光路；注意事项 1.为什么实验应在较暗的环境下进行：让实验现象更明显；2.为何硬纸板应垂直放置在平面镜上：探究反射光线、入射光线和法线是否在同一平面内；3.记录光线的方法：在每条光线上各取两点记录在纸板上，在纸板上将两点用直线连接起来并标出方向，即为光路；4.将光屏折转后不能观察到反射光线，这说明：反射光线、入射光线和法线在同一平面内；5.如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：在反射现象中，光路是可逆的;6.多次改变入射角大小并进行多次实验的目：使实验结论具有普遍性;7.实验中从硬纸板前不同位置都能看到光的传播路径的原因：光在硬纸板上发生漫反射；（2019•怀化）如图是探究光的反射规律的实验装置图，其中ABCD是白色硬纸板制成的光屏，并能沿ON折转。

ON垂直于CD。

实验次数1234入射角20°30°40°50°反射角20°30°40°50°（1）实验时，将光屏放置在平面镜上。

让一束光紧贴光屏射向平面镜上的O 点，可在光屏上看到反射光线，如图甲所示；将光屏右半部分向后折转一定角度。

光屏上看不到反射光。

如图乙所示。

说明反射光线、入射光线与法线在。

（2）从甲图可以看出反射光线与入射光线分居在两侧。

专题3 透镜一、选择题1．【2017•武汉卷】如图所示，早期照相馆里摄影师取景时看到的像是倒立的．有几位同学对此现象展开了讨论（）甲．将照相机靠近两位照相的人，可以看到两位照相人的全身像乙．调整相机和两位照相人之间的距离，人像变小时，应减小相机镜头和胶片之间的距离丙．要使人像更亮，必须在两位照相的人身后进行“补光”丁．现在的相机利用光学或电子技术，把倒立的像转变成正立的，便于观察．A．甲与乙B．甲与丙C．乙与丁D．丙与丁【答案】C【考点定位】生活中的透镜2．【2017•海南卷】如图所示，对光有发散作用的透镜是（）A． B．C．D．【答案】B【解析】凹透镜是指中间比边缘薄的透镜，凹透镜对光线有发散作用，所以凹透镜又叫发散透镜，符合这个特点的透镜是B，故应选B。

【考点定位】凹透镜的发散作用3．【2017•鄂州卷】2017年5月16日，ofo共享单车2万辆投放鄂州，极大地便利了鄂州市民的出行。

使用者用手机扫车牌上的二维码，获取验证后自动开锁即可使用。

关于单车的使用过程，下列说法正确的是A．车牌上的二维码是光源 B．二维码上白色部分反射白光，黑色部分吸收光C．手机上的摄像头相当于一个放大镜 D．扫码时二维码要位于摄像头一倍焦距以内【答案】B【解析】二维码本身不发光，不是光源，故A错误；当扫描黑白相间的条纹时，黑色条纹吸收所有光线，故黑色条纹不反射色光，而白色条纹能够反射所有色光，故B正确；摄像头相当于凸透镜，成倒立缩小实像，故C错误；物体到摄像头的距离大于二倍焦距，成倒立缩小的实像，应用是照相机，故D错误，故选B。

考点：凸透镜成像的应用；物体的颜色4. 【2017•菏泽卷】关于成像，下列说法错误的是（）A.平面镜成的都是虚像B.凸透镜成的都是实像C.凸透镜可以成缩小的像，也可以成放大的像D.凸透镜可以成倒立的像，也可以成正立的像【答案】B考点：虚像实像凸透镜成像规律5．【2017•黄石卷】在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在镜后26cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前10cm处时，则（）A．光屏上出现倒立放大的实像B．光所上出现倒立缩小的实像C．将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大实像D．无论怎样移动光屏，光屏上均不会出现实像【答案】D【考点定位】凸透镜成像规律及其探究实验6．【2017•宜昌卷】蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现烛焰清晰的像，则像的特点是（）A．倒立缩小 B．倒立等大 C．倒立放大 D．正立放大【答案】C【解析】由图象知，此时像距大于物距，成倒立、放大的实像，所以物距处于1倍和2倍焦距之间，故ABD错误，C正确，故应选C。

考点08 光学作图考点解读一、光学作图的考查形式主要有以下五种：1．光的反射2．光的折射3．平面镜成像4．透镜的特殊光线5．凸透镜成像二、光学作图需注意以下几点：1．要借助工具（铅笔和直尺），作图要规范；2．实际光线画实线，不是实际光线（如法线、光线的反向延长线、平面镜所成的像、像与物之间的连线）要画虚线；3．光线要标箭头，同时注意箭头的方向；4．如光源、物点、像点有对应符号、字母的要标上；5．法线与镜面或界面垂直，像与物之间的连线与镜面垂直，垂直要画垂足符号；6．务必记住凸透镜的三条特殊光线，利用特殊光线可以画出凸透镜成像光路图。

三、相关知识点：光线：用一条带箭头的直线表示（箭头代表传播方向，直线代表光沿直线传播）。

光的传播：光在同种均匀介质中沿直线传播。

实像：是一个明亮的区域，因为实像是由实际光线汇聚而成的；影子：是一个阴暗的区域，因为光线透不过去，在不透明物体后面形成的。

1．实像与虚像区别：（1）能不能用光屏承接。

实像能，虚像不能。

（2）是不是由实际光线汇聚而成。

实像是，虚像不是。

（虚像只能用肉眼看到，它是由实际光线的反向延长线交汇而成）（3）像的特点是不是一定是倒立的。

实像是，虚像不是。

2．光的反射反射现象中的术语：一点：入射点O（是指光线射到反射面上的一点）两角：入射角（指入射光线与法线之间的夹角）反射角（指反射光线与法线之间的夹角）三线：入射光线（指射到物体表面的光线）反射光线（指被物体反射出的光线）法线（指垂直于镜面的虚线）反射定律：三线同面，法线居中，两角相等。

即：①反射光线、入射光线和法线在同一平面上；②反射光线、入射光线分居法线的两侧；③反射角等于入射角。

注意因果关系，入射决定了反射，应把反射叙述在前面。

关于光的反射定律，应掌握以下几点：（1）一条反射光射只对应一条入射光线（2）入射光线垂直于反射面时，入射角为0°，反射角为0°，三线重合，但方向相反。

（3）在反射现象中，入射角的取值范围：0°≤入射角<90°，入射角只有在这个范围内，才发生反射现象。

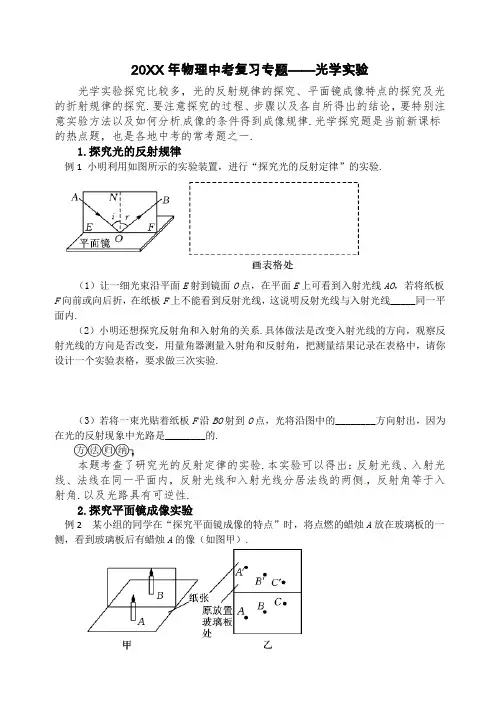

20XX年物理中考复习专题——光学实验光学实验探究比较多，光的反射规律的探究、平面镜成像特点的探究及光的折射规律的探究.要注意探究的过程、步骤以及各自所得出的结论，要特别注意实验方法以及如何分析成像的条件得到成像规律.光学探究题是当前新课标的热点题，也是各地中考的常考题之一.1.探究光的反射规律例1小明利用如图所示的实验装置，进行“探究光的反射定律”的实验.（1）让一细光束沿平面E射到镜面O点，在平面E上可看到入射光线AO，若将纸板F向前或向后折，在纸板F上不能看到反射光线，这说明反射光线与入射光线_____同一平面内.（2）小明还想探究反射角和入射角的关系.具体做法是改变入射光线的方向，观察反射光线的方向是否改变，用量角器测量入射角和反射角，把测量结果记录在表格中，请你设计一个实验表格，要求做三次实验.（3）若将一束光贴着纸板F沿BO射到O点，光将沿图中的________方向射出，因为在光的反射现象中光路是________的.本题考查了研究光的反射定律的实验.本实验可以得出：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角.以及光路具有可逆性.2.探究平面镜成像实验例2某小组的同学在“探究平面镜成像的特点”时，将点燃的蜡烛A放在玻璃板的一侧，看到玻璃板后有蜡烛A的像（如图甲）.（1）此时用另一个完全相同的蜡烛B在玻璃板后的纸面上来回移动，发现无法让它与蜡烛A的像完全重合，你分析出现这种情况的原因可能是________________________________________________________.（2）解决上面的问题后，蜡烛B与蜡烛A的像能够完全重合，说明___________________.（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置，他们利用和处理这张“白纸”上的信息得出了实验的结论是：①______________________________；②_______________________________________________.（4）他们发现，旁边一组同学是将玻璃板和蜡烛放在方格纸上进行实验的，你认为选择白纸和方格纸中哪一种更好？_____________________________________.对于平面镜成像的特点，只要掌握扎实，牢记相关的知识，答案不难得出.此题引入了“归纳法”，“等效替代法”，这是物理学中常用的方法，应该有所了解，并学会使用.3.探究凸透镜成像实验例3晓雯探究凸透镜的成像规律，进行了如下操作并得到了相关结论.（1）如图所示，让太阳光正对着凸透镜照射，把光屏置于另一侧.改变光屏与凸透镜间的距离.直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是_______.（2）将蜡烛，透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在__________________.（3）按要求进行观察和测量，并将观测情况记录在下表中.20放大的虚像①在表中空格内填写相应内容.②当烛焰从远处靠近透镜时，仍要在光屏上得到清晰的像，光屏应________透镜.此题是探究凸透镜成像的规律.掌握凸透镜成像的特点与物距、像距的关系是非常重要的.同时也要注意在实验前的调节工作.针对训练：1.小聪小组跟老师一起设计了如图所示的实验装置探究“光的反射定律”.（1）如图甲所示，小聪将呈现反射光线的活动小铁板向后折，活动小铁板上就看不到反射光线，这说明__________________________________.（2）实验中多次改变入射光线AO与ON的夹角进行实验，测量记录如表所示.同组的小东分析数据得出的结论是：光反射时，入射角等于反射角；小聪认为应是：光反射时，反射角等于入射角.你认为__________的结论正确，理由是___________________________（3）在图乙中，再用另一只激光笔让光线沿着（即逆着原反射光线）射向平面镜时，可看到反射光线沿OA射出，这说明________________________________.2.如图所示，将茶色玻璃板作为平面镜竖直放置在一张方格纸上，并准备了两个相同的棋子A和B、刻度尺、铅笔等，用来探究棋子A在平面镜中成像的特点.(1)实验操作要解决两个问题：①如何确定__________的位置？②如何比较_______________的大小来判断像的性质？(2)为了研究像和物到镜面距离的关系，应多次改变______________，重复_________实验.(3)实验表明：像与物相对于镜面_________________.3.如图甲所示，小丽同学在进行“探究平面镜成像特点”的实验时，将玻璃板竖直放在水平桌面上.再取两段相同的蜡烛A和B竖直地放于玻璃板前后，点燃玻璃板前的蜡烛A，移动蜡烛B，直到看上去蜡烛B与蜡烛A的像完全重合.在此实验中：（1）如果有5 mm厚和2 mm厚的两块玻璃板，应选择____mm厚的玻璃板做实验，用两段相同的蜡烛是为了比较像与物_________的关系.（2）小丽将光屏放在蜡烛B的位置上.发现光屏上____________（填“能”或“不能”）承接到蜡烛A的像.这是因为________________________.（3）如果玻璃板没有竖直放置（如图乙所示），在实验过程中会出现的情况是__________________________.4.小明在做“探究凸透镜成像规律”的实验时.凸透镜的位置固定不动.实验操作规范.在图示位置时，烛焰恰好在光屏上成清晰的像.(1)这个像的成像原理与______________(填“放大镜”“投影仪”或“照相机”)相同.若将蜡烛向右移动少许.则应将光屏向_____(填“左”或“右”)移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要____些.(2)再在凸透镜左侧附近放一凹透镜(图中未画出)，这时需要将光屏向____(填“左”或“右”) 移动才能在光屏上成清晰的像.(3)为了粗测凸透镜的焦距.小明上午第二节课下课后.将凸透镜与水平地面平行放置.调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，小明认为此点就是凸透镜焦点的位置.旁边的同学却告诉他.这个亮点不是凸透镜的焦点位置，其理由是：_________________________________________.5.某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜，并利用液体透镜探究“光的折射”和“透镜成像”，如图所示.（1）在探究“凸透镜对光线的作用”时，首先在两个透明玻璃长方体容器中充入蚊香烟雾，然后将水注入橡皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，如图甲所示，让光线沿图示方向射入玻璃容器，经透镜折射后折射光线将______（填“偏离”或“偏向”）主光轴.如果此时再用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度_________（填“会改变”或“不改变”），在玻璃容器中充入蚊香烟雾的目的是_____________________________________.（2）在用液体透镜探究“凸透镜成像规律”时，蜡烛、光屏和液体透镜的位置如图乙所示，光屏上出现清晰的烛焰像，若透镜位置不动，将蜡烛移到光具座10 cm刻度时，则烛焰经凸透镜所成的像是( )A.放大、倒立的实像B.放大、正立的虚像C.缩小、倒立的实像D.缩小、正立的实像（3）为了探究“影响液体透镜折光能力强弱的因素”，物理兴趣小组人员做了如下实验：在图甲所示的装置中，保持液体透镜的凸起程度即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射后的偏折程度，此时，他们是在探究液体透镜折光能力与___________是否有关，在此探究过程中保持液体透镜的凸起程度，即形状不变的具体原因是______________________.（4）利用液体透镜还可以探究哪些问题？_____________________（写出一个即可）.6．在探究光的折射规律时，从水面上方看水中的物体变浅了．为了确定水中物体所成像的位置，某学习小组进行了如下探究：A ．把一个小灯泡a 放在水中某处，观察灯泡所成像的位置．B ．将另一个相同的小灯泡b 放在水面上方，调整其位置，使它的像与灯泡a 的像重合．C ．用刻度尺测量灯泡b 到水面的距离．（1）测量时，把刻度尺的零刻度线对准灯泡b ，水面处对应的刻度如图甲所示，则灯泡b 到水面的距离为＿＿mm ．（2）灯泡a 的像到水面的距离与灯泡b 到水面的距离一定相等，依据是平面镜所成的像＿＿．A ．是虚像B ．和物体大小相等C ．和物体到镜面的距离相等D ．和物体的连线与镜面垂直（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a 的像重合，则刻度尺在水面处的示数表示＿＿．（4）某小组实验时，每次都从灯泡a 的正上方观察，测得灯泡a 到水面距离u 和灯泡a 的像到水面距离v 的对应关系如下表所示：根据表中数据，请在图乙坐标中描点作出v -u 的关系图线．由图线可知，v 和u 的定量关系是＿＿．图乙 图甲参考答案题型之一光学实验例1（1）在（2）例2（1）玻璃板与桌面不垂直（2）像与物体的大小相等（3）①像与物到镜面的距离相等②像与物的连线与镜面垂直（4）方格纸例3（1）10 cm （2）同一高度（3）倒立、缩小的实像30 远离针对训练1.（1）反射光线、入射光线和法线都在同一平面内小聪先有入射角，才有反射角（或先有入射光线，才有反射光线）（3）光路具有可逆性2.（1）像像和物（2）棋子A的位置物到镜面的距离对称3.（1）2 大小（2）不能平面镜所成的像是虚像（3）蜡烛B与蜡烛A的像不能重合4.(1）照相机右大（2）右（3）凸透镜没有正对太阳光放置(太阳光没有平行于主光轴入射到凸透镜上)5.（1）偏向会改变观察光的路径 C （3）液体的种类液体透镜的折光能力与其凸起程度有关近视眼（远视眼）形成的原因。

专题八：光学实验及其应用考点一：探究平面镜成像特点1.如图是验证“平面镜成像特点”的实验装置,其中A为玻璃板前点燃的蜡烛,B为玻璃板后未点燃的蜡烛。

有关本实验的说法错误的是( )A.玻璃板应该与桌面垂直B.实验宜在较暗的环境中进行C.眼睛应从B一侧观察成像情况D.蜡烛燃烧较长时间后像物不再重合2.实验室中探究“平面镜成像特点”实验时,用薄玻璃板代替平面镜做实验的情景如图所示。

眼睛在A侧看到的蜡烛的像是由光的(选填“反射”或“折射”)形成的,实验中将蜡烛靠近玻璃板,像的大小。

3.（2019阜新）在“探究平面镜成像特点”实验中：（1）平面镜成像原理是_____。

（2）实验中用玻璃板代替平面镜的原因_____。

（3）为了比较像与物大小关系，选取两支_____的蜡烛。

（4）无论怎样水平移动蜡烛B，都不能与蜡烛A的像重合，原因是_____。

（5）判断平面镜成虚像的方法是_____。

（6）平面镜成像时像和物到平面镜的距离_____。

考点二：平面镜成像的应用1.小丽面向穿衣镜,站在镜前60cm处,镜中的像与她相距( )A.30cmB.60cmC.90cmD.120cm2.在鞋店试穿新鞋时,小明直立面向竖直放置在地面上的“试鞋镜”,看不到镜中自己脚上的新鞋。

小明做以下动作,能够让他看到镜中自己脚上的一只鞋或者两只鞋的是( )A.站在原地下蹲B.保持直立靠近“试鞋镜”C.站在原地竖直向上提起一只脚D.保持直立远离“试鞋镜”3.汽车夜间行驶,一般车内不开灯,这是因为( )A.要节约用电B.假如车内开灯,司机前面的玻璃会产生车内物体的像,影响司机行车安全C.车内开灯形成漫反射,光线刺眼,影响司机视线D.车内开灯,光射到车外的后视镜上,反射到司机眼中,影响司机行车安全4.小明以0.5m/s的速度沿平行于平面镜的方向走动过程中,他在镜中的像相对小明的速度为m/s,若小明身高 1.8m,平面镜高度小于0.9m,他在这个平面镜中(选填“能”“不能”或“有时能”)看到自己的全身像。

专题八：光学实验及其应用考点一：探究平面镜成像特点1.如图是验证“平面镜成像特点”的实验装置,其中A为玻璃板前点燃的蜡烛,B为玻璃板后未点燃的蜡烛。

有关本实验的说法错误的是( )A.玻璃板应该与桌面垂直B.实验宜在较暗的环境中进行C.眼睛应从B一侧观察成像情况D.蜡烛燃烧较长时间后像物不再重合【答案】C【解析】实验时玻璃板如果与桌面不垂直,不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合,就无法验证像的位置和大小,所以玻璃板应与水平桌面垂直放置,故A 说法正确;在较暗的环境中,蜡烛比较亮,射向平面镜的光线较多,反射光线较多,进入人眼的光线较多,感觉蜡烛的像比较亮,所以在较暗的环境中进行实验,故B说法正确;寻找蜡烛A 的像的位置时,眼睛应在蜡烛A一侧观察,在蜡烛B的一侧不能看到蜡烛A的像,故C说法错误;平面镜所成的像与物等大,蜡烛燃烧较长时间后像物不再重合,故D说法正确。

2.实验室中探究“平面镜成像特点”实验时,用薄玻璃板代替平面镜做实验的情景如图所示。

眼睛在A侧看到的蜡烛的像是由光的(选填“反射”或“折射”)形成的,实验中将蜡烛靠近玻璃板,像的大小。

【答案】反射不变【解析】平面镜成像利用了光的反射的原理,物体在平面镜里成的像与物体等大。

3.（2019阜新）在“探究平面镜成像特点”实验中：（1）平面镜成像原理是_____。

（2）实验中用玻璃板代替平面镜的原因_____。

（3）为了比较像与物大小关系，选取两支_____的蜡烛。

（4）无论怎样水平移动蜡烛B，都不能与蜡烛A的像重合，原因是_____。

（5）判断平面镜成虚像的方法是_____。

（6）平面镜成像时像和物到平面镜的距离_____。

【答案】（1）光的反射（2）便于准确确定像的位置（3）完全相同（4）玻璃板与桌面不垂直（5）在B处放一个光屏，眼睛在B侧观察，如果光屏上没有像，那么，所成像为虚像（6）相等考点二：平面镜成像的应用1.小丽面向穿衣镜,站在镜前60cm处,镜中的像与她相距( )A.30cmB.60cmC.90cmD.120cm【答案】D【解析】在平面镜成像时,像距与物距相等,此时物距为60cm,则像距为60cm,那么镜中的像到小丽本人的距离为60cm+60cm=120cm。

中考物理专题复习：光学专题(含答案)中考物理专题复：光学专题一、知识梳理光条件：___________________________。

的直现象：________、_________、________、_________。

线光速：_______________________________________。

传光年：________________________________。

播规律：___________________________________________。

分类：__________、__________。

光现象：__________、___________、___________。

的作图根据：____________________________________。

反射成像特点：________________________。

平面镜成像成像原理：________________________。

作图依据：___________、____________。

光现定义：____________________________________________。

象规律：____________________________________________。

光的现象：__________、____________、____________。

折作图依据：_________________、____________________。

射定义：_______________________。

色散物体的颜色透明物体：____________________。

不透明物体：__________________。

看不见的光红外线的使用：________________。

紫外线的使用：________________。

感化：________________。

凸透镜成像规律：_____________________________、透________________________________。

小专题《光学实验》1.小红为小鹏表演了一个“水火相融”的小魔术，她先用一块透明的薄玻璃板将桌子分割成甲、乙两个区域后，再用一块不透明的挡板将乙区域分割成两部分.小红在甲区域内放置了一个盛满水的烧杯，且里面浸没着一支蜡烛A，并在乙区域挡板后的指定位置放置蜡烛B.准备就绪后，小红请小鹏坐在乙区域一侧的某点P(如图所示)，并迅速将乙区域已准备好的蜡烛B点燃，在小红一只手麻利地在小鹏眼前绕过的同时，另一只手悄悄地将挡板拉开一个缝隙MN.当小鹏沿着小红的手指望向蜡烛A时，奇迹出现了：蜡烛A竟然在水中燃烧了！(1)若实验中完全相同的蜡烛A和B到薄玻璃板的垂直距离分别为s1和s2，则s1________s2(填“＞”“＜”或“＝”).(2)小鹏之所以能看到“水火相融”的奇迹，是因为他看到的燃烧的蜡烛是蜡烛B通过薄玻璃板所成的等大、________的________像.2.在探究“光从空气斜射入水和油时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置(如图甲所示)；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论.经讨论，同学们认为这一方案是可行的，于是进行了探究实验.(1)要实现探究目标，他们应选择下图中的________(填字母序号)两图的实验.(2)由(1)中A、D两图的实验________(填“能”或“不能”)得出结论，原因是________________________.(3)某小组同学正确实验后，所记录的三次光斑的相对位置如图乙所示，经分析可知：光从空气斜射入水和油时，________对光的偏折本领较大.3.某小组选用了图甲中光源、水、水槽、可折转的光屏(带刻度)等器材，用于完成探究“光从空气射入水中时的折射规律”.(1)使用可折转的光屏，是为了观察折射光线和入射光线是否在____________.(2)光从空气射入水中，入射点为O点，不断改变入射角，读出刻度盘上对应的折射角，将实验结果画在图丙中，其中1和1′、2和2′…4和4′分别表示各次入射光线和对应的折射光线的位置.由此可得出，光从空气斜射入水中时，折射角随入射角的增大而________，且折射角________(填“大于”“等于”或“小于”)入射角；当光从空气垂直射入水中时，折射角等于________度.4.如图是小明探究光的反射规律的实验装置，在平面镜上放置一块硬纸板，纸板由可以绕ON转折的E、F两部分组成.(1)要使入射光和其反射光的径迹同时在纸板上出现，你认为纸板与平面镜的位置关系是________(填“垂直”或“不垂直”).实验时，在纸板前不同的方向都能看到光的径迹，这是因为光在纸板上发生了________反射.(2)小明让一束光沿AO贴着纸板E射到平面镜上，在纸板F上会看到反射光OB的径迹.三次改变入射角的大小，实验所测得数据如表所示.他根据表中数据得出的结论和其他同学的结论并不一致.请你分析小明测量实验数据过程中出现的问题可能是_________________.(3)三次实验中，总能在纸板上观察到入射光和反射光的径迹.由此小明得出结论：“在反射现象中，反射光线、入射光线和法线都在同一平面内”.请你评估小明的做法是否合理并说明理由：_____________________________________________.5.如图所示，在探究光的反射定律时，将一块平面镜放在水平桌面上，再把一块纸板垂直放置在平面镜上.(1)实验时让光贴着纸板入射是为了________.(2)如果纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时，________(填“能”或“不能”)在纸板上看到反射光.(3)为了便于测量和研究，需要把光路记录在纸板上，你的方法是：______________.(4)为了得到反射角与入射角大小关系的普遍规律，应当怎么做？______________.(5)另一同学将呈现反射光线的右半边活动板沿中线向后折，活动板上________(填“能”或“不能”)看到反射光线，这说明________________________________.(6)若将一束光贴着纸板F沿BO射到O点，反射光将沿图中的________方向射出，这说明了反射现象中________.6.在“探究平面镜成像特点”的实验中，如图1所示.(1)现有厚度分别为5 mm和2 mm的两块玻璃板，应选择________mm厚的玻璃板做实验，目的是________________________________________.(2)用玻璃板代替平面镜的原因是________________________，便于研究平面镜的成像特点.(3)若白纸上每方格长度是5 cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是________cm，无论用光屏在玻璃板后面如何移动，在光屏上都________(填“能”或“不能”)成像，说明平面镜所成的是________像.(4)如图2甲所示是从平面镜中看到墙上的时钟的像，请在乙图上画出时钟的实际时间. 7.小华用两个完全相同的棋子A和棋子B，在水平桌面上探究平面镜成像的特点，实验装置如图.(1)无论怎样在桌面上移动棋子B，都无法使它与棋子A的像完全重合.出现这种情况的原因是________________________________.排除问题后，移动棋子B，使它与棋子A的像完全重合，这样做的目的除了能确定棋子A经平面镜所成像的位置，同时还能得出____________________关系.(2)用铅笔画出平面镜及棋子A和棋子B的位置，并画出棋子A和棋子B位置的连线，经测量发现：两棋子的连线与镜面________，两棋子到镜面的距离相等.(3)移去棋子B，将一张白卡片竖直放在棋子B所在的位置，观察到白卡片上没有棋子A的像，说明棋子A经平面镜所成的是________像.(4)用木板紧贴玻璃板背面，挡住玻璃板后的光，人眼在玻璃板前________(填“能”或“不能”)看见棋子A的像.参考答案1.答案为：(1)＝(2)正立虚2.答案为：(1)B、D (2)不能没有控制液面的高度相同(3)油3.答案为：(1)同一平面内(2)增大小于04.答案为：(1)垂直漫(2)把反射光线与镜面的夹角当成了反射角(3)不合理.应将纸板F沿法线方向折转，再次观察纸板上是否还能看到反射光5.答案为：(1)显示光路(2)不能(3)用笔在纸板上沿着光路将其描画下来(4)改变入射角多次进行实验(5)不能反射光线、入射光线和法线在同一平面(6)OA 光路可逆6.答案为：(1)2 防止厚玻璃板出现两个像，影响到实验效果(2)便于观察和确定像的位置(3)20 不能虚(4)如图所示：7.答案为：(1)玻璃板没有与桌面垂直放置像与物的大小(2)垂直(3)虚(4)能。

2024年中考物理专题训练——光学实验1．如图甲所示，在“探究光的反射规律”实验中：（1）在纸板前从不同方向都可以看到纸板上入射光线EO的径迹，这是因为光在纸板上发生了（选填“漫”或“镜面”）反射；（2）多次改变入射角的大小进行实验，可以得出结论：反射角入射角；（3）如果让光线逆着OF的方向射向镜面会发现反射光线沿着OE的方向射出，这表明：在光的反射现象中，；（4）小明发现实验中所用的激光垂直照在光屏上不是一个点而是一条直线，这样使得实验中更容易观察光路。

他很好奇这是如何做到的，于是拆开激光笔。

如图乙所示，一束很细的激光发射出来后通过一个透明的圆柱体，由于圆柱体对光有（选填“会聚”或“发散”）作用，最终使激光在光屏上展开得很慢。

2．如图所示，在“探究光的反射规律”的实验中，平面镜M放在水平桌面上，E、F是两块粘接起来的硬纸板，垂直于镜面且可绕ON转动：（1）如图甲所示，当纸板E、F在同一平面内时，让入射光线OA沿纸板E射向镜面，在纸板F上可看到反射光线OB，测出入射角和反射角的大小，改变入射光线的方向，再观测几组入射角和反射角，这样做的目的是比较反射角和入射角的关系；当入射角变大时，光线OB将（选填“远离”或“靠近”）法线ON；（2）如图乙所示，以法线ON为轴线，把纸板F向后缓慢旋转，在纸板F上（选填“能”或“不能”）看到反射光线OB，这样做的目的是探究入射光线、反射光线、法线。

3．小明利用图甲装置探究“平面镜成像的特点”。

A是点燃的蜡烛，B是与A完全相同但未点燃的蜡烛。

（1）实验室提供较厚和较薄的两块玻璃板，为保证实验效果，应选择（选填“较薄”或“较厚”）的玻璃板做实验；选用两支相同的蜡烛，是为了比较像和物体关系；（2）实验时，他应该在玻璃板（选填“前”或“后”）观察蜡烛的像，所成的像是（选填“虚”或“实”）像；（3）实验过程中将蜡烛靠近玻璃板一些，像的大小将（选填“变大”、“变小”或“不变”）；（4）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像大致位置在图中的（选填①或①）处。
