日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
最新文件仅供参考已改成word文本。
方便更改。

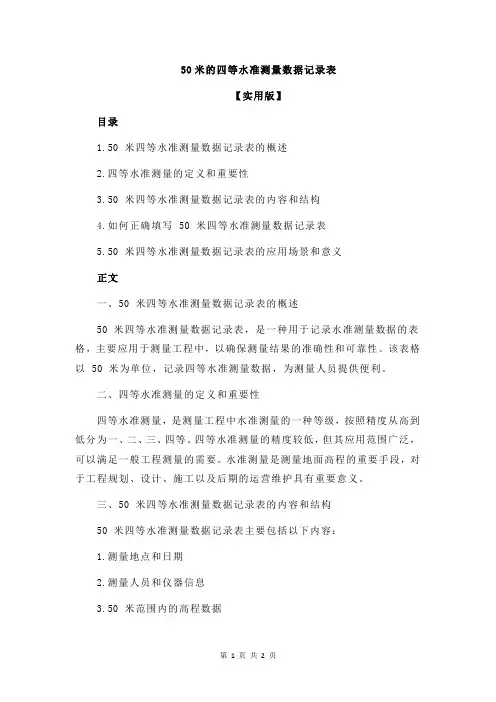

50米的四等水准测量数据记录表【实用版】目录1.50 米四等水准测量数据记录表的概述2.四等水准测量的定义和重要性3.50 米四等水准测量数据记录表的内容和结构4.如何正确填写 50 米四等水准测量数据记录表5.50 米四等水准测量数据记录表的应用场景和意义正文一、50 米四等水准测量数据记录表的概述50 米四等水准测量数据记录表，是一种用于记录水准测量数据的表格，主要应用于测量工程中，以确保测量结果的准确性和可靠性。
该表格以 50 米为单位，记录四等水准测量数据，为测量人员提供便利。
二、四等水准测量的定义和重要性四等水准测量，是测量工程中水准测量的一种等级，按照精度从高到低分为一、二、三、四等。
四等水准测量的精度较低，但其应用范围广泛，可以满足一般工程测量的需要。
水准测量是测量地面高程的重要手段，对于工程规划、设计、施工以及后期的运营维护具有重要意义。
三、50 米四等水准测量数据记录表的内容和结构50 米四等水准测量数据记录表主要包括以下内容：1.测量地点和日期2.测量人员和仪器信息3.50 米范围内的高程数据4.测量误差和数据有效性判断该表格的结构通常包括：1.表头：列出表格各列的名称和单位2.表格主体：记录测量数据3.表尾：记录测量人员、日期等辅助信息四、如何正确填写 50 米四等水准测量数据记录表在填写 50 米四等水准测量数据记录表时，应注意以下几点：1.确保测量数据的准确性，避免因数据错误导致测量结果失真2.测量数据的单位应与表格中的单位保持一致3.记录测量误差，以便评估测量结果的可靠性4.填写测量人员和日期等信息，便于日后查询和管理五、50 米四等水准测量数据记录表的应用场景和意义50 米四等水准测量数据记录表在以下场景中具有重要应用：1.工程测量：如水利工程、道路工程、建筑工程等2.城市规划：如地形测绘、高程控制等3.环境监测：如地面沉降监测、滑坡监测等通过使用 50 米四等水准测量数据记录表，可以有效地记录水准测量数据，为工程测量提供可靠的数据支持，确保工程质量和安全。
北京至台北高速公路廊坊段三、四等水准测量记录、计算原始记录表（双面尺法）施工单位：合同号：天气：观测: 计算: 日期:北京至台北高速公路廊坊段导线平差计算表北京至台北高速公路廊坊段水准高程计算表北京至台北高速公路廊坊段导线单站复测检核表*备注：此表用于单站临边复核性检核测量监理工程师：日期：北京至台北高速公路廊坊段水准单站复测检核表*测量监理工程师：日期：北京至台北高速公路廊坊段水准点、导线点成果表施工单位：合同号：测量：技术负责人：驻地测量监理工程师：水准测量原始记录表施工单位：辽宁交通建设集团有限公司合同号：LQ9测量记录示意图表施工单位：辽宁交通建设集团有限公司合同号：北京至台北高速公路廊坊段中线点位检查表施工单位：辽宁交通建设集团有限公司合同号：监理单位：河北路桥技术开发有限公司编号：北京至台北高速公路廊坊段施工放样测量记录表施工单位：辽宁交通建设集团有限公司合同号：LQ9监理单位：河北路桥技术开发有限公司编号：测量监理工程师：北京至台北高速公路廊坊段中（轴）线偏位检查记录表施工单位：辽宁交通建设集团有限公司合同号：日期：*（）为或的意思即左、右或纵、横。
应根据需要将不用的划去测量监理工程师：北京至台北高速公路廊坊段原地表横断高程测量表施工单位：辽宁交通建设集团有限公司合同号：LQ9监理单位：河北路桥技术开发有限公司编号：测表13北京至台北高速公路廊坊段清表后横断高程测量表施工单位：辽宁交通建设集团有限公司合同号：LQ9 监理单位：河北路桥技术开发有限公司编号：施工单位：合同号：监理单位：编号：测表15施工单位：合同号：监理单位：编号：测表16北京至台北高速公路廊坊段零横断高程测量表施工单位：合同号：监理单位：编号：北京至台北高速公路廊坊段填筑材料变化高程测量表施工单位：合同号：监理单位：编号：测表18北京至台北高速公路廊坊段路基填筑高程、横坡、宽度检查记录表施工单位：辽宁交通建设集团有限公司合同号：LQ9路基高程交工验收检查记录表施工单位：合同号：路基交工验收中线点位检测表施工单位：合同号：监理单位：编号：测表21路肩石测量检测表施工单位：合同号：监理单位：编号：钻孔灌注桩桩头质量测量检测表施工单位：合同号：北京至台北高速公路廊坊段钻孔灌注桩成桩质量测量检测表施工单位：合同号：北京至台北高速公路廊坊段支座垫石质量测量检测表施工单位：辽宁交通建设集团有限公司合同号：LQ9监理单位：河北路桥技术开发有限公司编号：工程名称及部位：测表25测量监理工程师：日期：北京至台北高速公路廊坊段支座质量测量检测表施工单位：辽宁交通建设集团有限公司合同号：LQ9 监理单位：河北路桥技术开发有限公司编号：测量监理工程师：日期：北京至台北高速公路廊坊段桥面铺装测量检测表施工单位：中交一公局第一工程有限公司合同号：LJ15 监理单位：廊坊市交通技术咨询监理公司编号：测量监理工程师：日期：北京至台北高速公路廊坊段搭板测量检测表施工单位：合同号：监理单位：编号：测量监理工程师：日期：北京至台北高速公路廊坊段伸缩缝测量检测表施工单位：合同号：监理单位：编号：测量监理工程师：日期：。

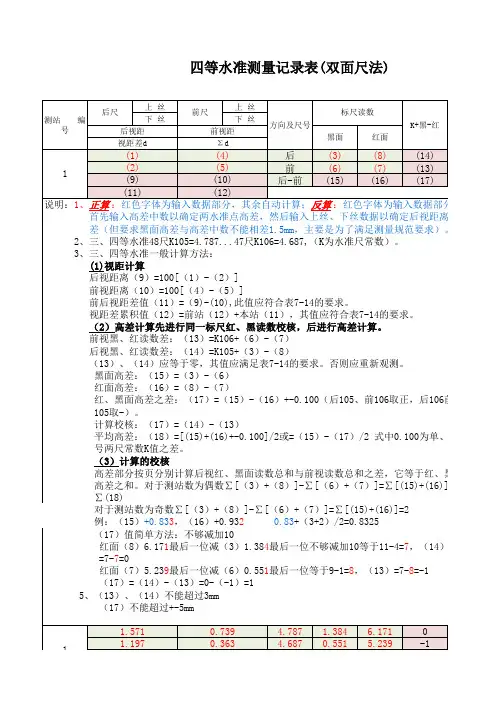

三、四等水准测量记录表（电子水准仪）
往测：自10-0029至10-0028天气：仪器：ZDL700
往测：自10-0028至jd-001天气：仪器：
往测：自jd-001至jd-003天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自JD-003至JD-004天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自JD-004至JD-005天气：仪器：
往测：自至天气：仪器：
往测：自JD-006至JD-007天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自JD-007至10-0011天气：仪器：
往测：自至天气：仪器：
往测：自10-001至JD-008天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自JD-008至JD-009天气：仪器：
往测：自至天气：仪器：
往测：自JD-009至10-0007天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：
往测：自至天气：仪器：。
四等水准测量记录簿日期：仪器型号：天气：第二部分导线测量一、实习目的：1、熟悉经纬仪的使用。
2、掌握距离、角度测量方法。
3、掌握坐标计算方法。
二、仪器设备：每组经纬仪1台、钢尺1把、测钎2根、记录板1个。
三、实习任务:每组测量一条闭合导线（五边形）。
四、实习要点及流程：1、要点：导线点坐标推算方法。
2、流程：①测角。
采用测回法测量闭合导线内角，要求闭合差小于40″n。
②测边。
采用往返测测量闭合导线边长。
③根据已知条件及实测值计算各点坐标。
五、实习记录1、已知条件： 12=18°18′18″，X A=500.00，Y A=500.002、实测地面左角或右角（见下表）。
3、实测各相邻导线点间距离（见下表）。
4、根据外业数据计算各点坐标（见下表）。
测回法观测手簿1 钢尺量距观测手簿闭合导线坐标计算表-------------第三部分圆曲线测设一、实习目的：（1）熟悉经纬仪的使用。
（2）掌握圆曲线主点测设方法。
（3）掌握偏角法进行圆曲线详细测设方法。
二、仪器设备：每组DJ2经纬仪1台、钢尺1把、测钎2个、记录板1个。
三、实习任务:每组放样出两条圆曲线，包括三大主点（ZY、QZ、YZ）及加桩。
四、实习要点及流程：（1）要点：复杂的平面曲线测设最终都化解为基本的水平角、距离测设。
（2）流程：①测量转向角：置镜JD，利用测回法测量导线转角β， =180°—β。
②主点测设：置镜JD，后视ZD得切线方向，量取切线长T，得主点ZY、YZ。
自切线方向拨（180°—α）/2，得分角线方向，量取外矢距E0得QZ。
③偏角法详细测设：分别置镜ZY或YZ，后视JD得切线方向，拨各点偏角δ、自前一点量各段弦长，得各曲线点。
五、实习记录（一）第一段曲线 1、设计资料JD 2里程DK48+123.456，曲线半径R=500m ，线路转向角α右= 18°25′51″。
测回法观测手簿(导线转角)日期： 2010-5-27 天气： 小雨 观测： 记录： 复核：α右= 180°－161°34′09″＝18°25′51″ 2、曲线要素计算 切线长T=R ·tan2α=500×tan （18°25′51″ /2）=81.120 m 曲线长L=R ·α·（π/180°）=500×18°25′51″×（π/180°）=160.839 m 外失距E 0= R ·(sec2α-1)= R ·()2/cos(1α-1) = 500×()2/512518cos(1"'。
