FYT-1路桥防水涂料桥面防水材料

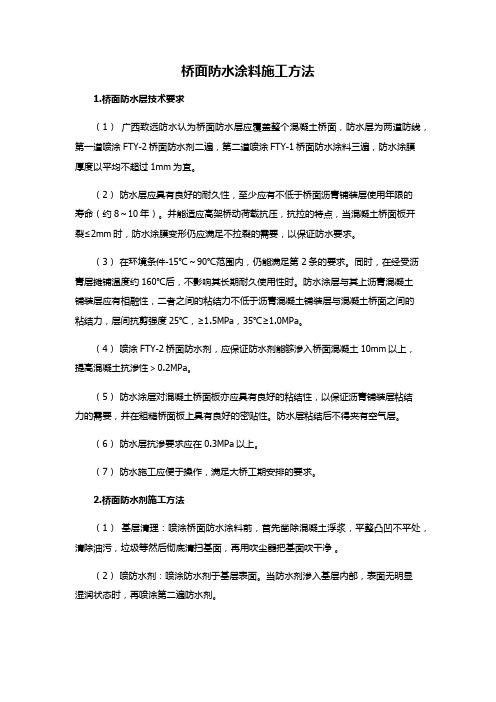

桥面防水涂料施工方法1.桥面防水层技术要求（1）广西致远防水认为桥面防水层应覆盖整个混凝土桥面，防水层为两道防线，第一道喷涂FTY-2桥面防水剂二遍，第二道喷涂FTY-1桥面防水涂料三遍，防水涂膜厚度以平均不超过1mm为宜。

（2）防水层应具有良好的耐久性，至少应有不低于桥面沥青铺装层使用年限的寿命（约8～10年）。

并能适应高架桥动荷载抗压，抗拉的特点，当混凝土桥面板开裂≤2mm时，防水涂膜变形仍应满足不拉裂的需要，以保证防水要求。

（3）在环境条件-15℃～90℃范围内，仍能满足第 2条的要求。

同时，在经受沥青层摊铺温度约160℃后，不影响其长期耐久使用性时。

防水涂层与其上沥青混凝土铺装层应有相融性，二者之间的粘结力不低于沥青混凝土铺装层与混凝土桥面之间的粘结力，层间抗剪强度25℃，≥1.5MPa，35℃≥1.0MPa。

（4）喷涂FTY-2桥面防水剂，应保证防水剂能够渗入桥面混凝土10mm以上，提高混凝土抗渗性＞0.2MPa。

（5）防水涂层对混凝土桥面板亦应具有良好的粘结性，以保证沥青铺装层粘结力的需要，并在粗糙桥面板上具有良好的密贴性。

防水层粘结后不得夹有空气层。

（6）防水层抗渗要求应在0.3MPa以上。

（7）防水施工应便于操作，满足大桥工期安排的要求。

2.桥面防水剂施工方法（1）基层清理：喷涂桥面防水涂料前，首先凿除混凝土浮浆，平整凸凹不平处，清除油污，垃圾等然后彻底清扫基面，再用吹尘器把基面吹干净。

（2）喷防水剂：喷涂防水剂于基层表面。

当防水剂渗入基层内部，表面无明显湿润状态时，再喷涂第二遍防水剂。

（3）养护：喷涂第二遍防水剂后，应有专人负责观察涂层蒸发情况。

约2～3h 后，防水剂涂层将要干燥时，应立即用喷雾器喷洒清水，以湿润表面为准，不宜过多，以免防水剂流失。

3.桥面防水涂料施工方法（1）基层清理：喷涂桥面防水涂料前，首先清除油污，垃圾等，然后彻底清扫基面，再用吹尘器把基面吹干净。

（2）喷涂桥面防水涂料：喷涂桥面防水涂料第一层后，喷涂第二遍涂料，要待上一遍涂料实干后才能喷涂，共喷涂3遍。

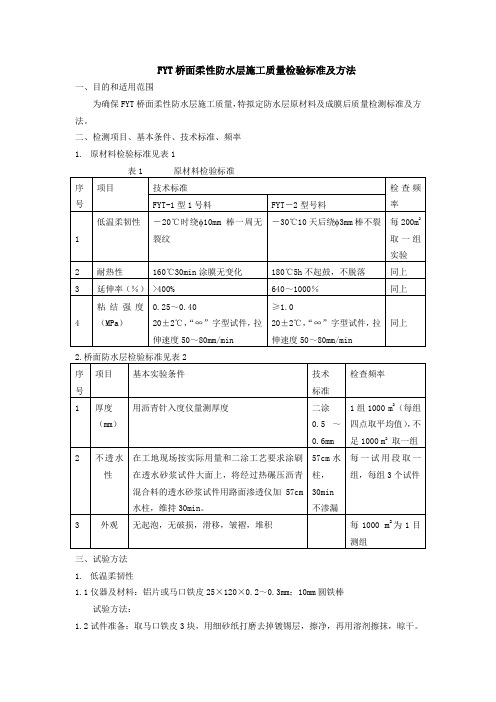

FYT桥面柔性防水层施工质量检验标准及方法一、目的和适用范围为确保FYT桥面柔性防水层施工质量，特拟定防水层原材料及成膜后质量检测标准及方法。

二、检测项目、基本条件、技术标准、频率1.原材料检验标准见表1三、试验方法1.低温柔韧性1.1仪器及材料：铝片或马口铁皮25×120×0.2～0.3mm；10mm圆铁棒试验方法：1.2试件准备：取马口铁皮3块，用细砂纸打磨去掉镀锡层，擦净，再用溶剂擦抹，晾干。

在已处理的样板上按二涂工艺做防水层，在室温下放置7d。

1.3操作步骤：试件在－20±2℃下冰冻2h，于该温度下（在冷冻室或冰箱内），在直径10mm 圆铁棒上进行弯曲试验。

要求在2～3s内弯曲半周，用四倍放大镜观察有无网纹、裂纹、剥落等现象，以上三块试件全部符合标准为合格。

2.耐热性2.1仪器及材料：水泥砂浆板：50×120×10mm四块；鼓风恒温烘箱。

2.2试件准备：将干燥的水泥砂浆板表面用砂纸打磨，除去浮砂擦净。

单面涂刷涂料，在室温下平放7d（水泥砂浆板配方：灰砂比为1：2，水灰比为0.4左右，用325号以上硅酸盐水泥）。

2.3操作步骤：取三块试件悬挂在160±2℃的烘箱内，试件位置离烘箱壁不小于50mm，观察30min后试件与不烘烤原样比较，表面有无起泡，邹皮，下垂，流淌现象。

以上三块试件全部符合指标者为合格。

3.断裂延伸率和抗拉强度3.1仪器与工具：拉力实验机：最大负荷2KN，最小读数10N，夹具具有支持宽度不小于50mm，夹持器的移动速度为100±10mm/min，切样机，卡尺，钢板尺。

3.2试件准备：试件的形状为哑铃状。

具体尺寸为：A=115cm；B=25±1mm，C=33±2mm；D=6.0mm；E=14±2mm；F=25±2mm 厚度=（0.5－0.6mm）。

3.3实验步骤（1）用卡尺量测试件颈缩段的厚度，测量部位不少于上中下三点，并划出试件标距。

桥面防水层的基本类型
桥面防水层的基本类型主要有以下三种：
1. 防水涂料涂层：依靠防水涂料喷涂后形成的防水涂膜来保障桥面的防水效果和抗剪切能力。

这种涂层主要用于交通压力较大的桥梁，为增强其抗抗压强度，防水层中可能会添加胎体增强材料，如无碱玻璃纤维、聚酯无纺布等。

2. 防水卷材与防水涂料复合涂层：由防水卷材和防水涂料复合使用摊铺而成。

在一些桥梁设计中，特别是在阴阳角或构筑物细节处，卷材无法牢固黏结，因此需要使用防水涂料配合使用，以处理这些细节。

3. 刚性防水层：由渗透结晶型防水材料、渗透无机防水剂或砂浆、混凝土防水剂组成。

这种防水层仅在桥面铺装材料为水泥混凝土时使用。

在大多数情况下，桥面使用的是第一种类型，即使用专用的防水涂料。

这些桥面专用防水涂料有多种类型，如FYT型、PB型和AMP-100二阶反应型等。

1。

新郑市移民大道建设工程项目桥面三涂防水层施工方案施工单位：中铁七局二〇一三年六月十日一、工程概述1、结构形式：桥面三涂防水层（FYT-Ⅰ改进型）2、施工位置及日期计划于2013年6月15日至2013年6月25日，在沥青油面层施工前三天完成。

3、工程数量：合计11200㎡二、材料FYT-Ⅰ型桥面专用防水涂料主要技术指标：三、投入的主要施工机械设备四、施工组织机构及人员安排成立以项目总工王兴为组长的质量管理小组，成员共5人，主要成员如下：组长：王兴副组长：张春喜现场施工负责人：张春喜施工员：王英豪安全负责人：孙文轩施工人员：28人（根据工程进度、工程施工环境来定）五、质量控制（一）施工前的准备1.准备工作面（1）清理桥面上的粉尘、浮浆、起沙、空鼓，各类杂物；（2）清洗桥面，待干燥后施工。

2、进行技术交底及安全施工交底召开交底会议，按照规范要求和安全生产要求向参加施工的技术人员、管理人员、机械操作人员、辅助施工人员、安全管理人员进行施工和安全技术交底，并以书面形式发到各部门、施工班组、施工操作人员。

（二）施工控制1、开工前的检查（1）检查用于工程的材料数量是否满足施工要求；（2）密切关注天气，选择晴好天气施工，并检测当时的施工温度符合规范要求；（3）检查施工设备是否良好，数量是否满足施工要求，运输车辆是否清洁无污物；（4）检查施工人员、安全管理人员是否符合施工要求，安全设施是否齐全，施工人员的安全防护是否符合有关要求；（5）检查桥面有无积水，是否有污染。

2、施工控制1）喷涂或滚涂第一遍：先将边角部分用油刷刷涂，然后采用喷涂机喷涂防水涂料，喷涂必须均匀，完成后立即检查，露底的立即补涂，涂料堆积的进行清除，产生气泡立即消除，检查涂料厚度在2mm左右为佳；2）喷涂或滚涂第二、三遍：待第一遍的涂料表干后喷涂第二遍，待第二遍涂料表干后喷涂或滚涂第三编，其方法同上；3、施工中的注意事项①特别注意天气，选择晴好天气施工；②注意周围的施工环境，在桥两端洒水保湿，避免污染桥面；③施工时不得随意踩踏，保持施工作业面干净清洁。

《道桥用防水涂料》摘要：I.引言- 道桥用防水涂料的定义和作用- 道桥用防水涂料的种类与特点II.道桥用防水涂料的施工方法- 施工前的准备工作- 施工过程中的注意事项- 施工后的检查与维护III.道桥用防水涂料的选择与应用- 道桥用防水涂料的选择因素- 道桥用防水涂料的应用领域IV.道桥用防水涂料的施工技巧与质量控制- 施工技巧的重要性- 质量控制的措施和方法V.道桥用防水涂料的未来发展趋势- 新技术的发展与应用- 行业未来的展望与预测正文：道桥用防水涂料是一种用于桥梁、道路等交通设施的防水材料，具有优异的防水性能和耐久性能，可以有效延长交通设施的使用寿命，提高其安全性能。

随着我国交通事业的快速发展，道桥用防水涂料的应用越来越广泛，其种类和性能也得到了不断提高。

道桥用防水涂料主要分为聚合物改性沥青防水涂料、聚氨酯防水涂料、硅改性聚氨酯防水涂料等。

其中，聚合物改性沥青防水涂料具有良好的耐候性和耐磨性，适用于各种交通设施的防水；聚氨酯防水涂料具有优异的耐磨性和耐腐蚀性，广泛应用于桥梁和道路的防水；硅改性聚氨酯防水涂料则综合了聚氨酯和硅改性材料的优点，具有更高的耐磨性和耐腐蚀性，适用于高速公路、桥梁等高要求场合的防水。

在道桥用防水涂料的施工过程中，首先需要对施工表面进行充分的准备工作，包括清除表面的灰尘、油污等杂物，保证表面的干净、平整。

在施工过程中，需要注意涂料的配比、施工工具的选择以及施工方法，以保证涂料的均匀涂抹和固化。

施工后，需要对涂层进行检查和维护，确保其防水性能得到充分发挥。

选择道桥用防水涂料时，需要考虑涂料的性能、施工条件、使用寿命等因素。

同时，还需要根据不同交通设施的特点和需求，选择合适的涂料种类和涂层厚度。

道桥用防水涂料广泛应用于桥梁、道路、隧道、停车场等交通设施的防水工程，为我国交通事业的发展提供了有力保障。

未来，随着新材料、新技术的不断发展和应用，道桥用防水涂料将朝着更加环保、高效、耐用的方向发展。

桥面防水方案桥面防水方案随着城市化进程的加速，桥梁建设越来越重要。

桥梁作为城市交通的重要组成部分，其安全性和耐久性至关重要。

而桥面防水是桥梁建设中不可或缺的一环，它能够有效地保护桥面结构，延长桥梁的使用寿命。

本文将介绍一种全面的桥面防水方案。

一、材料选择1. 防水涂料：选择具有优异的耐候性、耐腐蚀性和耐磨性的防水涂料，如聚氨酯防水涂料、环氧防水涂料等。

2. 防水卷材：选择具有较高的抗拉强度和耐腐蚀性的防水卷材，如SBS改性沥青防水卷材、PVC防水卷材等。

3. 粘结剂：选择具有良好粘结性和抗老化性能的粘结剂，如聚氨酯粘结剂、环氧粘结剂等。

二、施工步骤1. 基层处理：清理桥面表面，去除杂物和灰尘，确保基层平整、干燥、无油污和松散物。

2. 防水涂料施工：采用喷涂或刷涂的方式，将防水涂料均匀地涂布在桥面表面，形成一层均匀的涂层。

涂层厚度一般为0.5-1.0mm。

3. 防水卷材铺设：将防水卷材按照规定的方向和位置铺设在涂层上，保证卷材与涂层之间紧密贴合。

4. 粘结剂涂布：在防水卷材的接缝处和边缘处涂布粘结剂，使其与涂层和基层紧密粘合。

5. 防水卷材焊接：采用热风枪或火炬等工具对防水卷材进行焊接，使其形成一体化的防水层。

6. 防水层保护层施工：在防水层表面铺设一层保护层，如石子、沙子等，以保护防水层不受外界损伤。

三、质量控制1. 施工前应进行桥面表面检查，确保基层平整、干燥、无油污和松散物。

2. 施工过程中应注意防水涂料和防水卷材的质量，确保其符合规定的标准。

3. 施工过程中应注意防水卷材的铺设和焊接，确保其与涂层和基层紧密贴合，无空鼓、裂缝等缺陷。

4. 施工完成后应进行防水层的检查和测试，确保其符合规定的防水性能要求。

四、注意事项1. 施工过程中应注意安全，采取必要的安全措施，如佩戴安全帽、安全鞋等。

2. 施工过程中应注意环保，避免污染环境。

3. 施工前应对施工人员进行培训，确保其具备必要的技能和知识。

4. 施工完成后应及时清理施工现场，保持环境整洁。

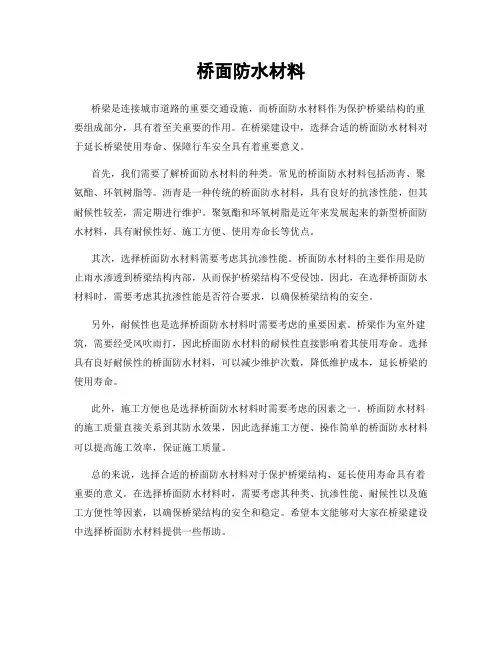

桥面防水材料
桥梁是连接城市道路的重要交通设施，而桥面防水材料作为保护桥梁结构的重要组成部分，具有着至关重要的作用。

在桥梁建设中，选择合适的桥面防水材料对于延长桥梁使用寿命、保障行车安全具有着重要意义。

首先，我们需要了解桥面防水材料的种类。

常见的桥面防水材料包括沥青、聚氨酯、环氧树脂等。

沥青是一种传统的桥面防水材料，具有良好的抗渗性能，但其耐候性较差，需定期进行维护。

聚氨酯和环氧树脂是近年来发展起来的新型桥面防水材料，具有耐候性好、施工方便、使用寿命长等优点。

其次，选择桥面防水材料需要考虑其抗渗性能。

桥面防水材料的主要作用是防止雨水渗透到桥梁结构内部，从而保护桥梁结构不受侵蚀。

因此，在选择桥面防水材料时，需要考虑其抗渗性能是否符合要求，以确保桥梁结构的安全。

另外，耐候性也是选择桥面防水材料时需要考虑的重要因素。

桥梁作为室外建筑，需要经受风吹雨打，因此桥面防水材料的耐候性直接影响着其使用寿命。

选择具有良好耐候性的桥面防水材料，可以减少维护次数，降低维护成本，延长桥梁的使用寿命。

此外，施工方便也是选择桥面防水材料时需要考虑的因素之一。

桥面防水材料的施工质量直接关系到其防水效果，因此选择施工方便、操作简单的桥面防水材料可以提高施工效率，保证施工质量。

总的来说，选择合适的桥面防水材料对于保护桥梁结构、延长使用寿命具有着重要的意义。

在选择桥面防水材料时，需要考虑其种类、抗渗性能、耐候性以及施工方便性等因素，以确保桥梁结构的安全和稳定。

希望本文能够对大家在桥梁建设中选择桥面防水材料提供一些帮助。

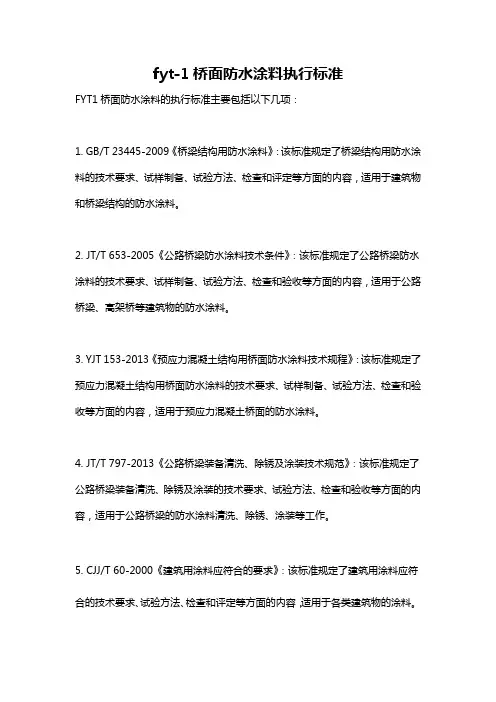

fyt-1桥面防水涂料执行标准
FYT1桥面防水涂料的执行标准主要包括以下几项：
1. GB/T 23445-2009《桥梁结构用防水涂料》：该标准规定了桥梁结构用防水涂料的技术要求、试样制备、试验方法、检查和评定等方面的内容，适用于建筑物和桥梁结构的防水涂料。

2. JT/T 653-2005《公路桥梁防水涂料技术条件》：该标准规定了公路桥梁防水涂料的技术要求、试样制备、试验方法、检查和验收等方面的内容，适用于公路桥梁、高架桥等建筑物的防水涂料。

3. YJT 153-2013《预应力混凝土结构用桥面防水涂料技术规程》：该标准规定了预应力混凝土结构用桥面防水涂料的技术要求、试样制备、试验方法、检查和验收等方面的内容，适用于预应力混凝土桥面的防水涂料。

4. JT/T 797-2013《公路桥梁装备清洗、除锈及涂装技术规范》：该标准规定了公路桥梁装备清洗、除锈及涂装的技术要求、试验方法、检查和验收等方面的内容，适用于公路桥梁的防水涂料清洗、除锈、涂装等工作。

5. CJJ/T 60-2000《建筑用涂料应符合的要求》：该标准规定了建筑用涂料应符合的技术要求、试验方法、检查和评定等方面的内容，适用于各类建筑物的涂料。

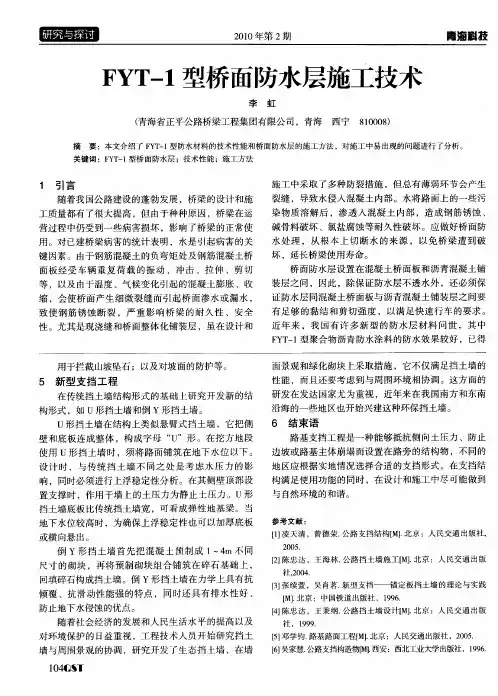

桥面 防水层 设 置在 混凝 土桥 面板 和 沥青 混凝 土铺
装层 之 证 防水层 同混 凝土 桥 面板与 沥青 混凝 土 铺装 层之 间要 有 足够 的黏 结 和剪 切 强 度 ，以满 足 快速 行 车 的要 求 。 近 年 来 ，我 国有 许 多 新 型 的 防水 层 材 料 问世 ，其 中
性 能 ，而 且还 要考 虑 到与周 围环境 相协 调 。这方 面 的 研发 在发 达 国家尤 为重 视 ，近 年来 在我 国南 方和 东南 沿海 的一些 地 区也 开始 兴建 这种环 保挡 土墙 。
ｕ形 挡 土墙在 结 构上类 似 悬臂 式挡 土墙 ，它把 侧
６ 结 束 语
路 基 支挡工 程 是一 种能 够抵 抗侧 向土压 力 、防止
社 ，１９ ． ９９
［ 邓学钧． ５ ］ 路基路面工程【 ． Ｍ】北京 ：人 民交通出版社 ，２０ ． ０５ ［ 吴家慧． ６ ］ 公路支挡构造物［ ． ＾ 西安 ：西北工业大学出版社 ，１９． ９６
青海斟技
２１ 年第 ２ ００ 期
到广 泛应用 。
清除 干净后 ，要 仔细 涂刷 隐蔽部 位 ，且 涂刷 要均匀 。
】 ４ §Ｔ ０
【】 １凌天 清 ，曾德 荣． 公路支挡结构【 】北京 ：人 民交通 出版社 ， Ｍ．
２０ ． ０５
［ 陈忠达 ，王海林 ． ２ ］ 公路挡 土墙 施工【 ． Ｍ］北京 ：人 民交 通出版
社 ．０ ４ ２０ ．
［ 张续 萱 ，吴 肖茗． ３ ］ 新型支挡一一锚定板挡土墙 的理论 与实践 【 ］北京 ：中国铁道 出版社 ，１９ ． Ｍ． ９６ ［Ｊ ４ 陈忠达 ，王秉纲． 公路挡 土墙设 计【 ． ＭＪ北京 ：人 民交 通出版

桥面防水规范篇一：桥面防水系统施工技术要求 (防水涂料)金阳大道桥面防水系统施工技术要求（讨论稿）金阳大道桥面防水层设计要求：桥面防水层应覆盖整个混凝土桥面，防水层为两道防线，第一道喷涂水泥混凝土表面防水剂二遍，第二道喷涂桥面防水涂料二至四遍，防水涂膜厚度以平均不超过2mm为宜。

一、基层要求(1) 基层混凝土强度应达到设计强度的80%以上，方可进行防水层施工。

(2) 采用防水涂料时，基层混凝土表面的粗糙度应为0.5?1.0mm。

对局部粗糙度大于上限值的部位，可在环氧树脂上撒布粒径为0. 2?0. 7mm的石英砂进行处理，同时应将环氧树脂上的浮砂清除干净。

(3)(4) 混凝土的基层平整度应小于或等于1. 67mm/m。

当防水材料为聚氨醋涂料时，基层混凝土的含水率应小于4% (质量比）。

当防水材料为聚合物改性沥青涂料和聚合物水泥涂料时，基层混凝土的含水率应小于 10% (质量比）。

(5) 基层混凝土表面粗糙度处理宜采用拋丸打磨。

基层表面的浮灰应清除干净，并不应有杂物、油类物质、有机质等。

(6) 当防水层施工时，因施工原因需在防水层表面另加设保护层及处理剂时，应在确定保护层及处理剂的材料前，进行沥青混凝土与保护层及处理剂间、保护层及处理剂与防水层间的粘结强度模拟试验，试验结果满足规程要求后，方可使用与试验材料完全一致的保护层及处理剂。

二、基层处理(1)基层处理剂可采用喷涂法或刷涂法施工，喷涂应均匀，覆盖完全，待其干燥后应及时进行防水层施工。

(2) 喷涂基层处理剂前，应采用毛刷对桥面排水口处先行涂刷，然后再进行大面积基层面的喷涂。

(3) 基层处理剂涂刷完毕后，其表面应进行保护，且应保持清洁。

涂刷范围内，严禁各种车辆行驶和人员踩踏。

(4) 防水基层处理剂应根据防水层类型、防水基层混凝土龄期及含水率、铺设防水层前对处理剂的要求按《城市桥梁桥面防水工程技术规程》CJJ 139—2010表5. 2. 4选用。

三、防水涂料施工(1) 防水涂料严禁在雨天、雪天、风力大于或等于5级时施工。

产品名称:F TY型桥面防水材料产品说明一般工程做法：先喷涂两遍FTY-2型桥面防水剂,再涂刷(喷涂)三遍FTY-1型桥面防水剂.一、FTY-1型桥面防水涂料(产品标准:JC/T975-2005)FTY-1型桥面防水涂料是由多种高分子改性材料合成的单组份液体涂料,可满足各类桥面防水工程需要,可单独使用,配合FTY-2型桥面防水剂使用,效果更好.产品优点:1. 防水性能好,涂膜在0.3Mpa水压下三十分钟不透水;2. 耐高低温性能好,高温160℃不流淌,低温-30℃不脆裂;2. 粘结性能好,抗剪强度好,可有效避免车辆制动产生的涌动和引起的铺装开裂;4. 延伸率大,抗疲劳能力优异,抗老化性能好;5. 施工快速简便,可用人工涂刷或采用机械喷涂,涂料固化快.技术指标:序号项目指标1 固体含量a)/﹪≥ 452 表干时间a)/h ≤ 43 实干时间a)/h ≤ 84 耐热度/℃140无流淌、滑动、滴落5 不透水性/0.3Mpa,30min 不透水6 低温柔度/℃-15无裂纹7 拉伸强度/Mpa ≥ 0.508 断裂延伸率/﹪≥ 8009 盐处理拉伸强度保持率/﹪≥ 80断裂延伸率/﹪≥ 800低温柔度/℃-10无裂纹质量增加/﹪≤ 2.010 热老化拉伸强度保持率/﹪≥ 80断裂延伸率/﹪≥ 600低温柔度/℃-10无裂纹加热伸缩率/﹪≤ 1.0质量损失/﹪≤ 1.011 涂料与水泥混凝土粘结强度/Mpa ≥ 0.40二、FTY-2型桥面防水剂(产品标准:GB18445-2001)FTY-2型桥面防水剂为无色透明、无毒无嗅、不燃的水性无机溶液,具有独特的渗透密实与憎水双重功能,喷涂在桥面混凝土表面后可迅速渗入混凝土内部10-30mm, 在内部形成结晶密实层, 封闭堵塞混凝土表层毛细孔和微细裂缝,同时在混凝土表面形成不透水的憎水层,与FTY-1型桥面防水涂料配合使用,形成桥面防水的第二道防线,也可喷刷于混凝土表面单独使用。

fyt-1桥面防水涂料成分
FYT-1桥面防水涂料是一种常用的桥梁防水材料，其主要成分包括以下几种：1. 丙烯酸乳液：丙烯酸乳液是一种常见的水性树脂，具有良好的耐候性和耐化
学腐蚀性能，能够形成防水膜，提供桥面防水功能。

2. 功能填料：桥面防水涂料中常添加一些功能填料，如硅砂、石英粉等，用于
增加涂料的强度、耐磨性和耐候性，提高涂层的抗压性和耐久性。

3. 助剂：桥面防水涂料中可能还含有一些助剂，如分散剂、增稠剂、抗氧剂等，用于调节涂料的粘度、分散性和抗老化性能，提高涂料的施工性能和使用寿命。

4. 其他添加剂：根据具体产品的配方，桥面防水涂料可能还包含其他添加剂，
如防腐剂、增黏剂、抗裂剂等，以满足不同的防水要求和施工条件。

需要注意的是，不同厂家的桥面防水涂料配方可能会有所差异，以上列举的成
分仅为一般情况下的常见成分。

具体产品的详细成分可以参考产品说明书或与
生产厂家进行咨询。

桥面防水涂料型号:FTY-1简介:FTY -1型防水涂料，专用于桥面防水，可防止由于混凝土桥面漏水而引起的钢筋腐蚀，提高桥体的使用寿命。

特性:1.有宽阔的温度适应性。

在桥面施工作业时高温140℃不流淌，低温-20℃不脆裂。

2.材料固化成膜块，成膜韧性好。

由于材料中加入化学助剂，使材料在短时间内即可成膜，缩短桥面防水施工时间。

3.粘结力强，整体防水性能好。

该产品属高聚合物沥青基涂膜类材料，在配方中增加了辅料，提高涂料的渗透粘结力，防水层对基层具有较强的渗透作用，对上层材料具有粘结作用，防水层遇冷不脆，遇热不变形整体防水效果好。

4.施工后剪切强度达到1~1.5MPa，抗裂性能在基层开裂2mm，涂膜无裂纹,冷作业施工，无毒，不污染环境。

施工与用量:1.采用专用喷涂设备，进行喷涂施工，一般需喷涂三遍，每遍间隔12小时以上（视天气情况、温度而定）。

2.一般基面平整的情况下，1mm厚度需用料2.0kg，喷涂三遍厚度约0.6~0.8mm，需用料1.2~1.6kg。

典型性能指标:项目性能指标外观棕褐色，均匀粘稠液体固体含量，/% ≥45表干时间，/h ≤4实干时间，/h ≤8耐热度，/℃ 140不流淌不透水性，/0.3MPa，30min 不透水低温柔性，/℃ -15拉伸强度/Mpa ≥0.5断裂伸长率,/% ≥800粘结强度，/MPa ≥0.40包装:塑料桶装,200kg/桶。

桥面防水剂型号:FTY-2特性1.单组份白色液体。

2.良好的渗透深度，渗透到基材后可明显降低建筑材料的吸水性；3.优秀的抗碱性，可应用于水泥等碱性材料；4.快速的抗水性，不封闭建材的毛细孔，不会影响呼吸性，即透气不透水；5.水性，环保产品；6.优良的附着力；7.良好的贮存稳定性。

成分:聚硅氧烷、聚甲基硅酸及多种助剂。

推荐用于:1.可用于砖石、混凝土、纤维水泥板、矿物水泥板、石膏板的憎水防水剂，也可作轻集料：珍珠岩、蛭石、加气混凝土颗粒的浸涂及保温材料的防水，水泥涂料底漆。

fyt1改进型防水层标准
在建筑工程中，防水层是非常重要的一环，它能够有效地保护建筑结构不受水的侵蚀，延长建筑物的使用寿命。

然而，在实际施工中，我们常常会遇到防水层质量不达标，导致后续出现渗水、漏水等问题。

因此，对于防水层的改进和提升是至关重要的。

首先，我们需要对传统的防水层材料进行改进，以提高其防水性能。

传统的防水层材料如沥青、聚乙烯薄膜等存在着使用寿命短、耐候性差等问题，因此需要引入新型材料进行改进。

例如，采用高分子聚合物材料作为防水层，其具有良好的耐候性、耐化学腐蚀性能，能够有效提高防水层的使用寿命，降低维护成本。

其次，我们需要加强对防水层施工工艺的控制，确保施工质量达标。

在施工过程中，应严格按照防水层施工工艺规范进行操作，避免出现漏做、做差等情况。

同时，对施工人员进行专业培训，提高其施工技能和质量意识，确保施工质量可控可靠。

此外，我们还需要加强对防水层施工质量的监督和检测。

在施工完成后，应进行严格的质量检测，确保防水层的质量符合标准要求。

同时，建立健全的防水层质量档案，对施工质量进行跟踪和记录，为后期的维护提供依据。

总的来说，对于防水层的改进，需要从材料、施工工艺、质量监督等多个方面进行综合考虑和提升。

只有不断改进和提高防水层的质量，才能有效地保护建筑结构，确保建筑物的使用寿命和安全性。

希望通过我们的努力，能够为建筑工程的防水工作贡献一份力量，推动防水层标准的不断提升和完善。

路桥防水材料
路桥是城市交通的重要组成部分，而防水材料是路桥建设中不可或缺的重要材料。

好的防水材料可以有效地延长路桥的使用寿命，减少维护成本，保障交通安全。

因此，选择合适的路桥防水材料显得尤为重要。

首先，我们需要了解路桥防水材料的种类。

常见的路桥防水材料主要包括沥青
防水材料、聚氨酯防水材料、聚合物改性沥青防水材料等。

每种材料都有其特点和适用范围，选择合适的防水材料需要根据具体的工程情况来进行综合考虑。

其次，我们需要考虑路桥防水材料的性能指标。

防水材料的主要性能指标包括
抗渗透性、耐老化性、耐候性、耐腐蚀性等。

这些性能指标直接影响着防水材料的使用效果和使用寿命，因此在选择防水材料时，需要对这些性能指标进行全面的评估。

另外，施工工艺也是影响路桥防水效果的重要因素。

不同的防水材料需要采用
相应的施工工艺，而施工工艺的质量直接影响着防水层的完整性和密实性。

因此，在施工过程中，需要严格按照防水材料的要求进行操作，确保施工质量。

此外，定期的维护也是保障路桥防水效果的重要手段。

路桥在使用过程中会受
到各种外部因素的影响，防水层可能会出现损坏或老化。

定期的检查和维护可以及时发现问题并进行修复，延长防水层的使用寿命，保障路桥的安全使用。

总的来说，选择合适的路桥防水材料，关注材料的性能指标，严格控制施工工艺，定期进行维护，这些都是保障路桥防水效果的重要环节。

只有在各个环节都做好的情况下，才能确保路桥的安全使用，减少维护成本，延长使用寿命。

希望本文所述内容对您有所帮助。

桥面防水层材料桥梁作为交通运输的重要组成部分，其安全性和耐久性是至关重要的。

而桥面防水层作为桥梁结构中的重要组成部分，其材料的选择和施工质量直接影响着桥梁的使用寿命和安全性。

在选择桥面防水层材料时，需要考虑材料的耐候性、耐磨性、耐化学腐蚀性以及施工方便性等因素。

本文将就桥面防水层材料的选择和特点进行详细介绍。

首先，桥面防水层材料需要具有良好的耐候性。

桥梁作为室外结构，其防水层需要能够承受日晒雨淋、温度变化等自然环境的影响。

因此，选择具有良好耐候性的材料是至关重要的。

常见的桥面防水层材料包括聚氯乙烯（PVC）、聚乙烯（PE）等塑料材料，以及改性沥青等。

其次，桥面防水层材料需要具有良好的耐磨性。

桥面是车辆行驶的部位，因此桥面防水层需要能够承受车辆的摩擦和磨损。

选择具有良好耐磨性的材料可以有效延长桥面防水层的使用寿命，减少维护成本。

常见的具有良好耐磨性的材料包括橡胶材料、聚氨酯材料等。

此外，桥面防水层材料还需要具有良好的耐化学腐蚀性。

桥面防水层在使用过程中会受到化学物质的侵蚀，因此需要选择具有良好耐化学腐蚀性的材料。

常见的具有良好耐化学腐蚀性的材料包括聚氯乙烯（PVC）、改性沥青等。

最后，桥面防水层材料的施工方便性也是需要考虑的因素。

施工方便性包括材料的携带、运输、施工工艺等方面。

选择施工方便的材料可以有效提高施工效率，减少施工成本。

常见具有施工方便性的材料包括卷材材料、喷涂材料等。

综上所述，选择桥面防水层材料需要综合考虑耐候性、耐磨性、耐化学腐蚀性以及施工方便性等因素。

在实际选择时，需要根据桥梁的具体使用环境和要求进行综合考虑，以确保桥面防水层的质量和使用寿命。

希望本文对于桥面防水层材料的选择和特点有所帮助。

三涂FYT-1防水层三涂FYT-1防水层即是桥面三涂FYT-1改进型防水层，它是由FYT-1改进型桥面防水涂料喷涂三遍而形成的防水层，对钢筋腐蚀起到防水保护作用，延长桥梁的使用时间。

FYT-1型新型防水涂料描述FYT-1桥面防水涂料是以优质重交沥青为基料，添加橡胶和树脂材料改性而成的水性防水涂料，是以高聚物乳液为主要成膜物质，添加多种功能助剂反应而成的水性防水涂料FYT-1型新型防水涂料特点FYT-1型新型防水涂料其状如乳液型，使用喷刷方式，可在表面形成膜层，它具有功能独特和应用广泛的显著特点：1、FYT-1有宽阔的温度适应性。

在沥青混凝土施工作业时高温140℃～180℃不流淌，在低温—20℃～—30℃的动荷载作用下不脆裂；2、FYT-1材料固化成膜块，成膜韧性好。

由于材料中加入化学助剂，使材料在短时间内即可成膜，缩短桥面防水施工时间；3、FYT-1粘结力强，在配方中添加了渗透剂和增粘剂，提高了涂料的渗透能力和粘结性能，可将铺装层与桥面板粘结成一个整体。

4、FYT-1施工防水层后，桥面板与铺装层的剪切强度达到0.5~1.0Mpa,基层开裂2mm，涂膜不开裂；5、FYT-1施工可操作性：冷施工作业，机械化，自动化程度高，材料无毒，不污染环境。

一、外观：产品无沉淀、无漂浮物，呈均匀状态。

二、性能简介：FYT-1桥面防水涂料的性能指标既符合《建材行业JC/T975—2005》标准，也符合《交通行业JT/T535—2004》标准。

三、用途：用于桥面防水，可防止由于混凝土桥面渗水而引起的钢筋腐蚀，提高梁体的使用寿命。

四、用法及注意事项：1.基层处理：可采用清渣机、抛丸机、铣刨机等机械设备处理桥面板，要求表面无浮浆、平整、干净，无明水。

2.桥面板泄水口、防撞墙边角等处特殊部位做加强处理。

3.喷涂施工：用FYT-1改进型涂料喷涂若干遍，涂料施工厚度达到标准要求。

4.成品保护：未实干前禁止行人及车辆行走。

5.材料施工温度5℃以上。
