通信基础 - 星座图的原理和应用
- 格式：pdf
- 大小：232.70 KB
- 文档页数：4
下载文档原格式
合集下载

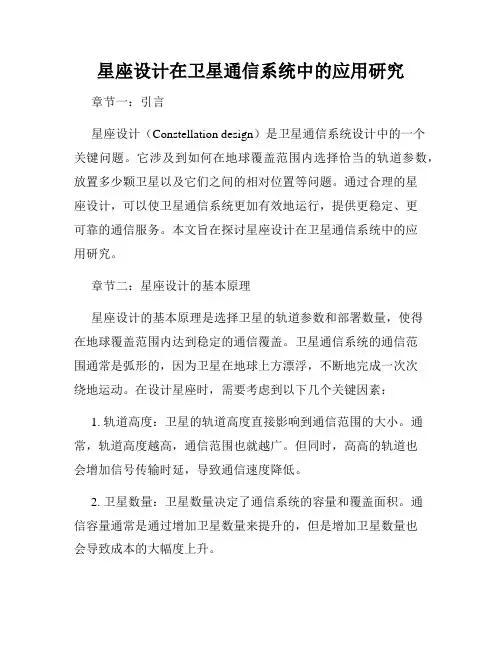

星座设计在卫星通信系统中的应用研究
星座设计在卫星通信系统中的应用研究章节一：引言星座设计（Constellation design）是卫星通信系统设计中的一个关键问题。
它涉及到如何在地球覆盖范围内选择恰当的轨道参数，放置多少颗卫星以及它们之间的相对位置等问题。
通过合理的星座设计，可以使卫星通信系统更加有效地运行，提供更稳定、更可靠的通信服务。
本文旨在探讨星座设计在卫星通信系统中的应用研究。
章节二：星座设计的基本原理星座设计的基本原理是选择卫星的轨道参数和部署数量，使得在地球覆盖范围内达到稳定的通信覆盖。
卫星通信系统的通信范围通常是弧形的，因为卫星在地球上方漂浮，不断地完成一次次绕地运动。
在设计星座时，需要考虑到以下几个关键因素：1. 轨道高度：卫星的轨道高度直接影响到通信范围的大小。
通常，轨道高度越高，通信范围也就越广。
但同时，高高的轨道也会增加信号传输时延，导致通信速度降低。
2. 卫星数量：卫星数量决定了通信系统的容量和覆盖面积。
通信容量通常是通过增加卫星数量来提升的，但是增加卫星数量也会导致成本的大幅度上升。
3. 卫星相对位置：卫星之间的相对位置会影响通信系统的网络拓扑结构，以及通信的可靠性。
一般来说，卫星之间的距离越近，通信速率越快，但是卫星之间的碰撞风险也会随之增加。
章节三：星座设计的应用领域星座设计应用广泛，包括以下几个方面：1. 卫星通信系统：星座设计是卫星通信系统设计中最重要的环节之一。
在卫星通信系统中，星座的设计影响到信号传输的速率、可靠性和覆盖范围大小等多个方面。
2. 遥感系统：遥感卫星可以借助星座设计更好地完成遥感任务。
通过合理的星座设计，可以提高卫星对地观测的覆盖率和观测精度。
3. 气象预报系统：气象卫星也可以通过星座设计更好地覆盖地球不同区域，提高气象预报的准确度和及时性。
4. 导航系统：全球定位系统（GPS）利用星座设计实现了全球范围内的精确定位和导航。
GPS系统具有广泛的应用，包括军事、交通、航空航天等领域。

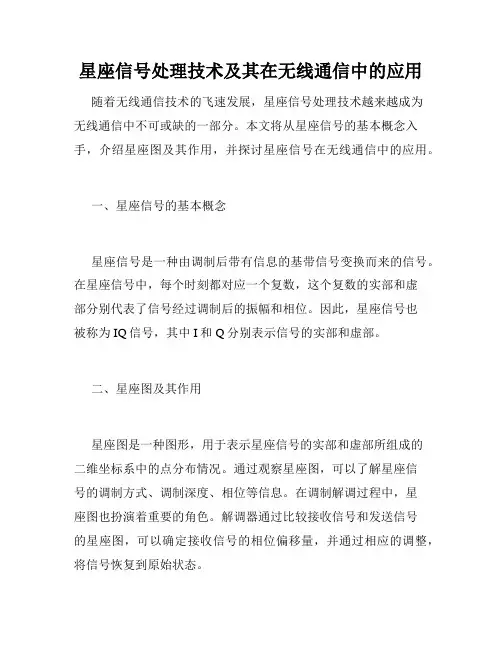

星座信号处理技术及其在无线通信中的应用
星座信号处理技术及其在无线通信中的应用随着无线通信技术的飞速发展，星座信号处理技术越来越成为无线通信中不可或缺的一部分。
本文将从星座信号的基本概念入手，介绍星座图及其作用，并探讨星座信号在无线通信中的应用。
一、星座信号的基本概念星座信号是一种由调制后带有信息的基带信号变换而来的信号。
在星座信号中，每个时刻都对应一个复数，这个复数的实部和虚部分别代表了信号经过调制后的振幅和相位。
因此，星座信号也被称为IQ信号，其中I和Q分别表示信号的实部和虚部。
二、星座图及其作用星座图是一种图形，用于表示星座信号的实部和虚部所组成的二维坐标系中的点分布情况。
通过观察星座图，可以了解星座信号的调制方式、调制深度、相位等信息。
在调制解调过程中，星座图也扮演着重要的角色。
解调器通过比较接收信号和发送信号的星座图，可以确定接收信号的相位偏移量，并通过相应的调整，将信号恢复到原始状态。
三、星座信号在无线通信中的应用在无线通信中，星座信号处理技术被广泛应用于数字信号处理、调制解调、射频收发等方面。
以下是星座信号应用的几个典型场景：1、星座映射技术星座映射技术是星座信号处理技术中的一种常用方法。
它通过将信息二进制数据映射到星座图中的不同点上，实现可靠的无线通信。
2、星座旋转技术星座旋转技术可以通过旋转星座图的角度，实现对信号相位的调整。
在高速移动环境中，星座旋转技术可以帮助调整信号相位偏移，提高接收信号的质量。
3、星座匹配滤波器星座匹配滤波器是一种特殊的滤波器，可以将接收信号中的干扰和噪声滤除，提高信号的可靠性。
在星座信号处理中，星座匹配滤波器被广泛应用于调制解调、信道估计等方面。
四、总结与展望总之，星座信号处理技术是一项非常重要的无线通信技术，它可以帮助我们解决无线通信中的许多问题。
尽管星座信号技术已经被广泛应用于通信领域，但它仍有许多可以改进的方面。
未来，我们可以通过更加高效的算法、优化的硬件设计等手段，进一步提高星座信号处理的性能，为无线通信带来更好的用户体验。
通信中星座图简介
数字通信中几种调制方式的星座图由于实际要传输的信号（基带信号)所占据的频带通常是低频开始的,而实际通信信道往往都是带通的,要在这种情况下进行通信，就必须对包含信息的信号进行调制，实现基带信号频谱的搬移，以适合实际信道的传输.即用基带信号对载波信号的某些参量进行控制,使载波的这些参量随基带信号的变化而变化。
因为正弦信号的特殊优点(如:形式简单，便于产生和接受等），在大多数数字通信系统中，我们都选用正弦信号作为载波.显然,我们可以利用正弦信号的幅度，频率，相位来携带原始数字基带信号,相对应的分别称为调幅，调频，调相三种基本形式.当然,我们也可以利用其中二种方式的结合来实现数字信号的传输，如调幅－调相等,从而达到某些更加好的特性。
一．星座图基本原理一般而言，一个已调信号可以表示为：()()cos(2)N m n k s t A g t f t πϕ=+0t T ≤<(1）00001,2......1,2.......1,2........1,2........N N m m n n k k ====上式中,()g t 是低通脉冲波形,此处，我们为简单处理，假设()1g t =,0t T <≤，即()g t 是矩形波，以下也做同样处理。
假设一共有0N (一般0N 总是2的整数次幂，为2，4，16，３2等等)个消息序列,我们可以把这0N 个消息序列分别映射到载波的幅度m A ，频率n f 和相位k ϕ上，显然，必须有 0000N m n k =⨯⨯才能实现这0N 个信号的传输。
当然,我们也不可能同时使用载波信号的幅度、频率和相位三者来同时携带调制信号，这样的话,接收端的解调过程将是非常复杂的。
其中最简单的三种方式是：（1）.当n f 和k ϕ为常数，即0000,1,1m N n k ===时,为幅度调制(A ＳK ）。
（2）．当m A 和k ϕ为常数，即00001,,1m n N k ===时，为频率调制（FSK)。
星座图 通信原理名词
星座图通信原理名词
星座图是一种通信技术，它是一种在收发信息中执行各种功能的有效策略。
它是一种可以在收发端之间发送数据的技术，有助于提供可靠性和效率。
星座图是一种广泛使用的通信技术，它被用来控制航空飞行器，有助于通过电子设备传输声音和图像数据，还可以实现计算机之间的信息交换。
它还可以通过收发端之间的星座图配置解决方案来提供多种数据传输。
星座图可以极大地提高信息传输的效率，可以有效地降低传输中出现的故障或误码。
它可以实现高速率，大容量的数据传输，帮助提高工作效率。
星座图可以通过对信号进行分解，分段，延长传播距离和穿越障碍物，为接收方提供清晰的信号，这正是它的特点。
星座图的关键要素包括序列控制协议，信号编码和解码，调制和解调，信道分配，检测奇偶性，纠错编码等等。
星座图的功能大致可以分为数据传输，对信号的解析，信号的发送，传输路径的设置，信号的处理，多路复用，多种方法获得信息，纠错技术和保证信息传输质量等。
星座图通信已经在日常生活中得到了广泛的应用，包括互联网，广播电视，移动通信，卫星通信，无线电通信等。
它已经成为当今社会交流技术的重要部分，改变了人们的交流方式。
通信基础 - 星座图的原理和应用
经过信道编码的二进制的mpeg2比特流进入qam调制器信号被分为两路一路给i另一路给q每一路一次给3比特的数据这3比特的二进制数一共有8种不同的状态分别对应8种不同的电平幅度这样i有8个不同幅度的电平q有8个不同幅度的电平而且i和q两路信号正交

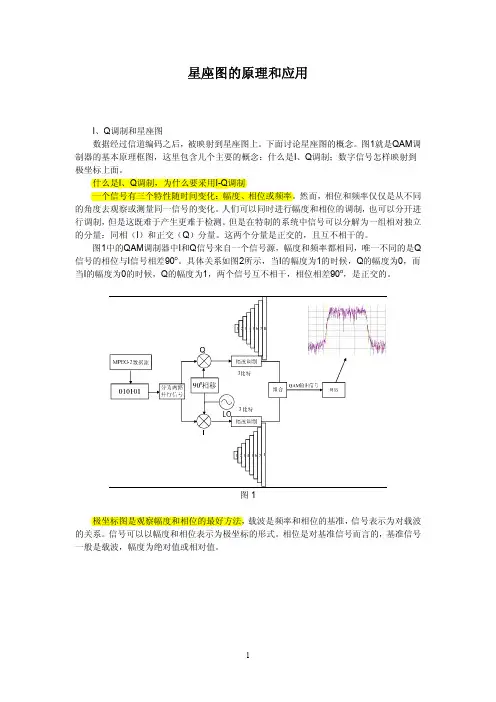

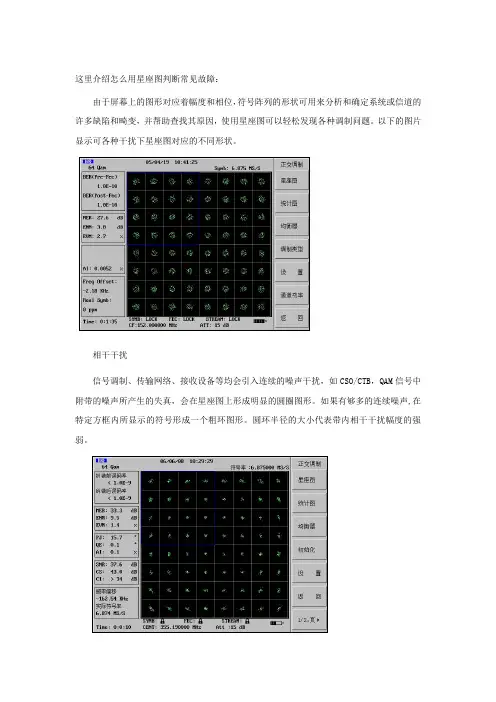

星座图的原理和应用
I、Q调制和星座图 数据经过信道编码之后，被映射到星座图上。下面讨论星座图的概念。图1就是QAM调 制器的基本原理框图，这里包含几个主要的概念：什么是I、Q调制；数字信号怎样映射到 极坐标上面。 什么是I、Q调制，为什么要采用I-Q调制 一个信号有三个特性随时间变化：幅度、相位或频率。然而，相位和频率仅仅是从不同 的角度去观察或测量同一信号的变化。人们可以同时进行幅度和相位的调制，也可以分开进 行调制，但是这既难于产生更难于检测。但是在特制的系统中信号可以分解为一组相对独立 的分量：同相（I）和正交（Q）分量。这两个分量是正交的，且互不相干的。 图1中的QAM调制器中I和Q信号来自一个信号源，幅度和频率都相同，唯一不同的是Q 信号的相位与I信号相差90o。具体关系如图2所示，当I的幅度为1的时候，Q的幅度为0，而 当I的幅度为0的时候，Q的幅度为1，两个信号互不相干，相位相差90o，是正交的。
4
图3
图 4 表示极坐标和直角坐标的转换
Mag
M I 2 Q2
Phase
atan
Q I
I、Q调制的主要优点是：既便于将两个独立信号分量组合成一个复合信号；相应地也 可以将其复合信号分解为两个独立的部分。大多数数字调制是在I、Q平面上将数据映射为 许多离散的点，我们称这些点为星座。当信号从一个点移向另一个点时，幅度调制和相位调 制就同时完成了。I、Q信号分别是在X轴和Y轴上的投影，合成矢量的幅度表示载波的幅度， 合成矢量与X轴的夹角表示载波相位。因此可以通过改变I 、Q驱动信号的幅度映射I-Q空间 中的任意一点。在I 和Q信号传送的值只有预先定义的几个值，代表广泛不同的状态，一个 调制的协议针对每个调制形式规定允许的状态数量。
星座图的原理和应用
I、Q调制和星座图 数据经过信道编码之后，被映射到星座图上。下面讨论星座图的概念。图1就是QAM调 制器的基本原理框图，这里包含几个主要的概念：什么是I、Q调制；数字信号怎样映射到 极坐标上面。 什么是I、Q调制，为什么要采用I-Q调制 一个信号有三个特性随时间变化：幅度、相位或频率。然而，相位和频率仅仅是从不同 的角度去观察或测量同一信号的变化。人们可以同时进行幅度和相位的调制，也可以分开进 行调制，但是这既难于产生更难于检测。但是在特制的系统中信号可以分解为一组相对独立 的分量：同相（I）和正交（Q）分量。这两个分量是正交的，且互不相干的。 图1中的QAM调制器中I和Q信号来自一个信号源，幅度和频率都相同，唯一不同的是Q 信号的相位与I信号相差90o。具体关系如图2所示，当I的幅度为1的时候，Q的幅度为0，而 当I的幅度为0的时候，Q的幅度为1，两个信号互不相干，相位相差90o，是正交的。
4
图3
图 4 表示极坐标和直角坐标的转换
Mag
M I 2 Q2
Phase
atan
Q I
I、Q调制的主要优点是：既便于将两个独立信号分量组合成一个复合信号；相应地也 可以将其复合信号分解为两个独立的部分。大多数数字调制是在I、Q平面上将数据映射为 许多离散的点，我们称这些点为星座。当信号从一个点移向另一个点时，幅度调制和相位调 制就同时完成了。I、Q信号分别是在X轴和Y轴上的投影，合成矢量的幅度表示载波的幅度， 合成矢量与X轴的夹角表示载波相位。因此可以通过改变I 、Q驱动信号的幅度映射I-Q空间 中的任意一点。在I 和Q信号传送的值只有预先定义的几个值，代表广泛不同的状态，一个 调制的协议针对每个调制形式规定允许的状态数量。
星座图
星座图是目前数字调制的一个基本概念。
学过通信原理或者数字通信的应该知道，要将数字信号发送出去，一般不会直接发0或者1，而是先将0,1信号（bit）按照一个或者几个组成一组，比如每两个bit组成一组，即有00,01,10,11，总共四种状态，（如果没3个bit的话是8种状态，依次类推），此时可以选择QPSK（四相位调制，对应前面00...11四种状态），QPSK 四个点组成一个QPSK的星座图，每个点与相邻的点相差90度（幅度是相同的），自己画一下就知道了，一个星座点对应一个调制符号，这样没发送一个调制符号，其信息量是发送一个bit的2倍，从而提高传输速率；
而QPSK信号接收解调的时候，则是根据接收信号与星座图上4个点的距离（一般称为欧式距离）来判断发送的是哪个信号，如果离00点最近，则判为00，否则判为其他点。
因此星座图的作用主要是在调制时用于映射（比如QPSK,16QAM,64QAM等），而接收时用于判断发送的到底是哪个点，从而正确解调数据。
星座图
低通滤 波
低通滤 波
信道
cosωct
2 sinωct
16QAM
Zhenzhou Tang @ Wenzhou University
57
SQAM (t) m1 (t) cosct m2 (t) sin ct
16QAM星座图中，两个 相邻信号点的距离为：
d PSK
2 A sin 16
0.39 A
d QAM
2 A 0.47 A M 1
Em φm
56
Wireless and Mobile Networks Technology
Zhenzhou Tang @ Wenzhou University
2.5 频带传输 – 星座图
星座图中，当两个信号点的距离越近时，其信号波形就越接近，从 而也就越容易受到噪声的干扰而造成误判。
增加两信号点之间的距离可以增加抗干扰能力
• 增加信号发射功率，即增加信号点圆周半径 • 安排信号点在星座图中的位置，来增大两个信号点之间的距离
Wireless and Mobile Networks Technology
2.5 频带传输 2.5.4 正交调幅(QAM)
输入
串/并 变换
2到4电平 I(t) 变换
2到4电平 Q(t) 变换
输出
4到2电平 变换
并/串 变d Mobile Networks Technology
多抽样 判决
抽样 判决
cosωct
2 sinωct
16QAM
2.5 频带传输 – 星座图
正弦信号可用始于坐标原点的矢量表示，将信号点在信号平面上的 分布图就称作星座图
矢量端点距坐标原点的 距离表示信号的幅度
宽带星座图信道特性研究和数字信号处理技术应用
宽带星座图信道特性研究和数字信号处理技术应用宽带星座图是指对于一个数字传输系统，系统对应的星座点在星座图上的分布。
星座图是数字通信中非常重要的概念，它代表了一组离散的数字信号，每个数字信号代表了一个离散的样本点。
通过对星座图的研究，可以深入了解数字信号传输中不同信号参数对信号传输的影响，从而提高数字信号传输的性能和可靠性。
宽带星座图的信道特性研究是指对数字信号传输中的信道特性进行深入分析，包括传输信号中的噪声、干扰、失真等因素。
这些因素会影响数字信号的传输质量，导致传输错误或者信号完全无法传输。
因此，对信道特性进行深入研究，可以改善数字信号的传输质量，并保证数字通信的高可靠性。
数字信号处理技术是指对数字信号进行处理，以改善数字信号的质量。
数字信号处理技术广泛应用于通信、音频、视频、图像等领域。
在数字通信领域，数字信号处理技术能够对数字信号进行调制、解调、编解码、滤波、均衡等处理，从而在信号传输中提高传输效率、降低传输误码率等。
数字信号处理技术在宽带星座图中的应用十分广泛。
通过数字信号处理技术可以对星座图进行优化调整，使传输信号更加稳定，减少传输错误率。
此外，数字信号处理技术还可以通过自适应等方法对信道进行估计和均衡，提高数字信号的可靠性和稳定性。
除此之外，数字信号处理技术还可以应用于星座图的调制和解调上。
数字信号处理技术能够增强星座点之间的距离，减少星座点的误差，从而提高数字信号的调制和解调效率。
这种应用方式不仅能够提高数字信号的传输效率，还可以降低传输成本，为数字通信领域的发展提供了有力支持和保障。
总之，宽带星座图信道特性研究和数字信号处理技术应用是数字通信领域中十分重要的研究方向。
通过深入研究和应用，我们可以深入了解数字信号传输中的信道特性和数字信号处理技术对数字信号传输的影响，从而提高数字信号的传输效率和可靠性，为数字通信领域的发展提供有力保障。
通信中星座图简介
---------------------------------------------------------------最新资料推荐------------------------------------------------------通信中星座图简介数字通信中几种调制方式的星座图由于实际要传输的信号（基带信号）所占据的频带通常是低频开始的，而实际通信信道往往都是带通的，要在这种情况下进行通信，就必须对包含信息的信号进行调制，实现基带信号频谱的搬移，以适合实际信道的传输。
即用基带信号对载波信号的某些参量进行控制，使载波的这些参量随基带信号的变化而变化。
因为正弦信号的特殊优点（如：形式简单，便于产生和接受等），在大多数数字通信系统中，我们都选用正弦信号作为载波。
显然，我们可以利用正弦信号的幅度，频率，相位来携带原始数字基带信号，相对应的分别称为调幅，调频，调相三种基本形式。
当然，我们也可以利用其中二种方式的结合来实现数字信号的传输，如调幅-调相等，从而达到某些更加好的特性。
一．星座图基本原理一般而言，一个已调信号可以表示为：sN (t ) ? Am g (t )cos(2? f nt ? ?k )0?t ?T（1）N ? 1, 2......N 0 m ? 1, 2.......m0 n ? 1, 2........n0 k ? 1, 2........k0上式中， g (t ) 是低通脉冲波形，此处，我们为简单处理，假设 g (t ) ? 1 ， 0 ? t ? T ，即 g (t ) 是矩形波，以下也做同样处理。
假设一共有 N 0 （一般 N 0 总是 2 的整数次幂，为 2， 4，16，32 等等）个消息序列，我们可以把这 N 0 个消息序列分别映射到载波的幅度 Am ，频率 f n 和相位 ?k 上，显然，必须有N0 ? m0 ?1/ 9n0 ? k0才能实现这 N 0 个信号的传输。

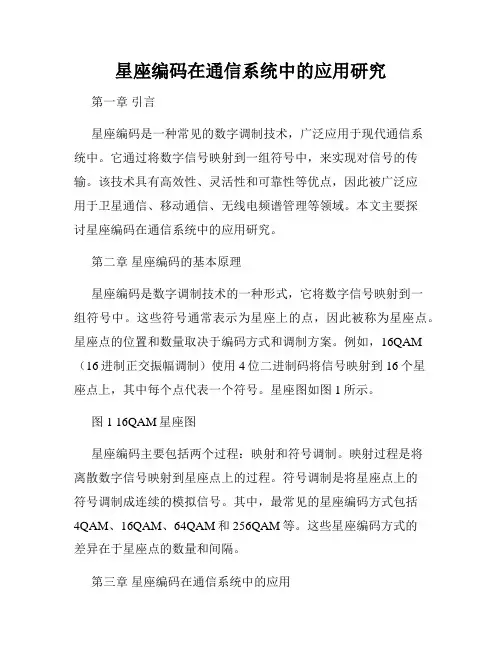

星座编码在通信系统中的应用研究
星座编码在通信系统中的应用研究第一章引言星座编码是一种常见的数字调制技术，广泛应用于现代通信系统中。
它通过将数字信号映射到一组符号中，来实现对信号的传输。
该技术具有高效性、灵活性和可靠性等优点，因此被广泛应用于卫星通信、移动通信、无线电频谱管理等领域。
本文主要探讨星座编码在通信系统中的应用研究。
第二章星座编码的基本原理星座编码是数字调制技术的一种形式，它将数字信号映射到一组符号中。
这些符号通常表示为星座上的点，因此被称为星座点。
星座点的位置和数量取决于编码方式和调制方案。
例如，16QAM （16进制正交振幅调制）使用4位二进制码将信号映射到16个星座点上，其中每个点代表一个符号。
星座图如图1所示。
图1 16QAM星座图星座编码主要包括两个过程：映射和符号调制。
映射过程是将离散数字信号映射到星座点上的过程。
符号调制是将星座点上的符号调制成连续的模拟信号。
其中，最常见的星座编码方式包括4QAM、16QAM、64QAM和256QAM等。
这些星座编码方式的差异在于星座点的数量和间隔。
第三章星座编码在通信系统中的应用星座编码在通信系统中的应用非常广泛，其主要应用领域包括卫星通信、移动通信、无线电频谱管理等。
以4G移动通信为例，在4G系统中，星座编码主要用于物理层的数据传输和控制信息传输。
移动通信系统采用星座编码技术，可以有效地利用无线电频谱资源，提高数据传输速率和传输可靠性。
星座编码在卫星通信系统中的应用也很广泛。
对于低轨卫星通信系统来说，由于信号距离较近，信号传输过程中的通道噪声和干扰较大，采用星座编码可以减小信号传输过程中的误码率。
对于地球同步轨道卫星通信系统来说，使用星座编码可以提高数据传输速率和传输容量。
星座编码在无线电频谱管理中也有广泛应用。
在频谱管理中，星座编码可以用于频率调制、频率扫描和信号检测等方面。
利用星座编码技术，可以更加精准地识别和管理各种无线电信号，从而提高频谱利用效率和管理效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图5位的模拟信号，这个模拟信号再被上变频到射频信 号发射出去。这里再顺便说明一下模拟调制和数字调制的区别：模拟调制和数字调制之间的 差别在于调制参数。在这两种方案中，改变的是载波信号的幅度、频率或相位（或是它们的 组合）。在模拟调制中载波参数按连续的模拟信息信号改变，而在数字调制中，参数（幅度、 频率或相位）按离散的数字信息改变。
2
Mag
图4 QAM调制的基本原理 QAM调制实际上是幅度调制和相位调制的组合。相位 + 幅度状态定义了一个数字或数 字的组合。QAM的优点是具有更大的符号率，从而可获得更高的系统效率。通常由符号率 确定占用带宽。因此每个符号的比特（基本信息单位）越多，效率就越高。对于给定的系统， 所需要的符号数为2n,这里n是每个符号的比特数。对于16QAM，n = 4，因此有16个符号， 每个符号代表4 bit：0000, 0001,0010等。对于64QAM，n = 6，因此有64个符号，每个符 号代表6bit：000000，000001，000010等。 以上就是QAM调制的基本原理。经过信道编码的二进制的MPEG-2比特流进入QAM调 制器，信号被分为两路，一路给I，另一路给Q，每一路一次给3比特的数据，这3比特的二 进制数一共有8种不同的状态，分别对应8种不同的电平幅度，这样I有8个不同幅度的电平， Q有8个不同幅度的电平，而且I和Q两路信号正交。这样任意一个I的幅度和任意一个Q的幅 度组合都会在极坐标图上映射一个相应的星座点，这样每个星座点代表由6个比特的数据组 成的一个映射，I和Q一共有8×8共64种组合状态，各种可能出现过的数据状态组合最后映射 到星座图上为图5所显示的64QAM星座图。
星座图的原理和应用
I、Q调制和星座图 数据经过信道编码之后，被映射到星座图上。下面讨论星座图的概念。图1就是QAM调 制器的基本原理框图，这里包含几个主要的概念：什么是I、Q调制；数字信号怎样映射到 极坐标上面。 什么是I、Q调制，为什么要采用I-Q调制 一个信号有三个特性随时间变化：幅度、相位或频率。然而，相位和频率仅仅是从不同 的角度去观察或测量同一信号的变化。人们可以同时进行幅度和相位的调制，也可以分开进 行调制，但是这既难于产生更难于检测。但是在特制的系统中信号可以分解为一组相对独立 的分量：同相（I）和正交（Q）分量。这两个分量是正交的，且互不相干的。 图1中的QAM调制器中I和Q信号来自一个信号源，幅度和频率都相同，唯一不同的是Q 信号的相位与I信号相差90o。具体关系如图2所示，当I的幅度为1的时候，Q的幅度为0，而 当I的幅度为0的时候，Q的幅度为1，两个信号互不相干，相位相差90o，是正交的。
图1 极坐标图是观察幅度和相位的最好方法，载波是频率和相位的基准，信号表示为对载波 的关系。信号可以以幅度和相位表示为极坐标的形式。相位是对基准信号而言的，基准信号 一般是载波，幅度为绝对值或相对值。
1
图2
在数字通信中，通常以I、Q表示，极坐标中I轴在相位基准上，而Q轴则旋转90度。矢 量信号在I轴上的投影为I分量，在Q轴上的投影为Q分量。图3显示I和Q的关系。
图3
图 4 表示极坐标和直角坐标的转换
Mag
M I 2 Q2
Phase
atan
Q I
I、Q调制的主要优点是：既便于将两个独立信号分量组合成一个复合信号；相应地也 可以将其复合信号分解为两个独立的部分。大多数数字调制是在I、Q平面上将数据映射为 许多离散的点，我们称这些点为星座。当信号从一个点移向另一个点时，幅度调制和相位调 制就同时完成了。I、Q信号分别是在X轴和Y轴上的投影，合成矢量的幅度表示载波的幅度， 合成矢量与X轴的夹角表示载波相位。因此可以通过改变I 、Q驱动信号的幅度映射I-Q空间 中的任意一点。在I 和Q信号传送的值只有预先定义的几个值，代表广泛不同的状态，一个 调制的协议针对每个调制形式规定允许的状态数量。
4
2
Mag
图4 QAM调制的基本原理 QAM调制实际上是幅度调制和相位调制的组合。相位 + 幅度状态定义了一个数字或数 字的组合。QAM的优点是具有更大的符号率，从而可获得更高的系统效率。通常由符号率 确定占用带宽。因此每个符号的比特（基本信息单位）越多，效率就越高。对于给定的系统， 所需要的符号数为2n,这里n是每个符号的比特数。对于16QAM，n = 4，因此有16个符号， 每个符号代表4 bit：0000, 0001,0010等。对于64QAM，n = 6，因此有64个符号，每个符 号代表6bit：000000，000001，000010等。 以上就是QAM调制的基本原理。经过信道编码的二进制的MPEG-2比特流进入QAM调 制器，信号被分为两路，一路给I，另一路给Q，每一路一次给3比特的数据，这3比特的二 进制数一共有8种不同的状态，分别对应8种不同的电平幅度，这样I有8个不同幅度的电平， Q有8个不同幅度的电平，而且I和Q两路信号正交。这样任意一个I的幅度和任意一个Q的幅 度组合都会在极坐标图上映射一个相应的星座点，这样每个星座点代表由6个比特的数据组 成的一个映射，I和Q一共有8×8共64种组合状态，各种可能出现过的数据状态组合最后映射 到星座图上为图5所显示的64QAM星座图。
星座图的原理和应用
I、Q调制和星座图 数据经过信道编码之后，被映射到星座图上。下面讨论星座图的概念。图1就是QAM调 制器的基本原理框图，这里包含几个主要的概念：什么是I、Q调制；数字信号怎样映射到 极坐标上面。 什么是I、Q调制，为什么要采用I-Q调制 一个信号有三个特性随时间变化：幅度、相位或频率。然而，相位和频率仅仅是从不同 的角度去观察或测量同一信号的变化。人们可以同时进行幅度和相位的调制，也可以分开进 行调制，但是这既难于产生更难于检测。但是在特制的系统中信号可以分解为一组相对独立 的分量：同相（I）和正交（Q）分量。这两个分量是正交的，且互不相干的。 图1中的QAM调制器中I和Q信号来自一个信号源，幅度和频率都相同，唯一不同的是Q 信号的相位与I信号相差90o。具体关系如图2所示，当I的幅度为1的时候，Q的幅度为0，而 当I的幅度为0的时候，Q的幅度为1，两个信号互不相干，相位相差90o，是正交的。
图1 极坐标图是观察幅度和相位的最好方法，载波是频率和相位的基准，信号表示为对载波 的关系。信号可以以幅度和相位表示为极坐标的形式。相位是对基准信号而言的，基准信号 一般是载波，幅度为绝对值或相对值。
1
图2
在数字通信中，通常以I、Q表示，极坐标中I轴在相位基准上，而Q轴则旋转90度。矢 量信号在I轴上的投影为I分量，在Q轴上的投影为Q分量。图3显示I和Q的关系。
图3
图 4 表示极坐标和直角坐标的转换
Mag
M I 2 Q2
Phase
atan
Q I
I、Q调制的主要优点是：既便于将两个独立信号分量组合成一个复合信号；相应地也 可以将其复合信号分解为两个独立的部分。大多数数字调制是在I、Q平面上将数据映射为 许多离散的点，我们称这些点为星座。当信号从一个点移向另一个点时，幅度调制和相位调 制就同时完成了。I、Q信号分别是在X轴和Y轴上的投影，合成矢量的幅度表示载波的幅度， 合成矢量与X轴的夹角表示载波相位。因此可以通过改变I 、Q驱动信号的幅度映射I-Q空间 中的任意一点。在I 和Q信号传送的值只有预先定义的几个值，代表广泛不同的状态，一个 调制的协议针对每个调制形式规定允许的状态数量。
4
