如何使用Matlab技术进行车牌识别车牌识别技术是一种在现代交通管理、安保等领域应用广泛的技术。
通过使用Matlab软件，我们可以轻松实现车牌识别功能。
本文将介绍如何使用Matlab技术进行车牌识别。
一、图像预处理在进行车牌识别之前，首先需要对图像进行预处理。
图像预处理的目的是提取车牌信息并减小噪声干扰。
在Matlab中，我们可以使用一系列图像处理函数来实现图像预处理，包括图像二值化、边缘检测、形态学操作等。
这些函数可以帮助我们提取车牌轮廓，并去除背景和噪声。
二、车牌定位车牌定位是车牌识别的关键步骤之一。
通过车牌定位，我们可以找到图像中的车牌区域，并将其与其他区域进行区分。
在Matlab中，可以使用图像分割、形态学滤波等技术来实现车牌定位。
这些技术可以帮助我们提取车牌的形状、颜色和纹理等特征，并将其与其他区域进行区分。
三、字符分割一旦我们成功地定位了车牌区域，就需要将车牌中的字符进行分割。
字符分割是车牌识别中的一个重要环节。
通过将车牌中的字符进行分割，我们可以得到单个字符的图像，为后续的字符识别做准备。
在Matlab中，可以使用一系列图像处理函数来实现字符分割，包括边缘检测、连通性分析和投影分析等。
这些函数可以帮助我们将车牌中的字符与其他区域进行分离。
四、字符识别字符识别是车牌识别的核心任务。
通过对字符进行识别，我们可以得到车牌中的文本信息。
在Matlab中，可以使用模式识别、神经网络或者深度学习等技术来实现字符识别。
这些技术可以帮助我们训练一个分类器，将字符图像与对应的字符进行匹配。
通过匹配算法，我们可以得到车牌的文本信息。
五、车牌识别结果展示在进行车牌识别之后，我们可以将识别结果进行展示。
通过将识别结果与原始图像进行对比，我们可以验证车牌识别的准确性。
在Matlab中，可以使用图像绘制函数和文本显示函数来实现车牌识别结果的展示。
通过这些函数，我们可以在原始图像中标注出识别结果，并将结果显示在图像上。
车牌识别的matlab程序的难点与解决方法车牌识别是近年来越来越流行的人工智能技术之一,其应用包括智能停车、智能交通等领域。
在车牌识别的matlab程序中,存在许多难点和解决方法,下面我们将对其进行详细介绍和拓展。
一、车牌识别算法的难点1.图像质量要求高车牌识别算法对图像质量要求非常高,因为车牌图像的质量直接影响识别准确率。
图像噪声、光线变化、车牌的形状和大小等因素都会影响车牌识别的精度。
2.多牌识别困难在实际的车牌识别中,往往需要同时识别多张牌,如多个车牌、不同号码的车牌等。
这种情况下,多牌识别是一个难点,需要采用一些特殊的算法和技术来解决。
3.车牌号码提取困难车牌号码提取是车牌识别算法中非常重要的一个环节,但也是难点之一。
因为车牌号码提取需要对图像进行特征提取和字符识别,这对图像的清晰度、颜色深度等要求较高,同时也需要考虑到字符大小、字符形状等因素。
4.字符识别错误在车牌识别中,字符识别是一个重要的环节,但也是容易出现错误的。
因为车牌中的字符形状和大小不同,而且有些字符在图像中可能处于不同的位置,这些因素都可能导致字符识别错误。
二、车牌识别matlab程序的解决方法1.提高图像质量提高图像质量是解决车牌识别算法中图像质量要求高的问题的有效方法。
可以通过调整相机参数、使用高质量的图像编辑软件等方式来提高图像质量。
2.优化多牌识别算法针对多牌识别的难点,可以通过优化算法来实现多牌识别。
可以采用一些特殊的算法和技术,如图像分割、特征提取、字符相似度计算等,来提高车牌识别的准确率和稳定性。
3.优化字符识别算法针对字符识别的难点,可以通过优化字符识别算法来实现。
可以采用一些特殊的算法和技术,如图像分割、特征提取、字符相似度计算等,来提高字符识别的准确率和稳定性。
4.优化车牌号码提取算法针对车牌号码提取的难点,可以通过优化车牌号码提取算法来实现。
可以采用一些特殊的算法和技术,如图像分割、特征提取、字符相似度计算等,来提高车牌号码提取的准确率和稳定性。
车牌识别的matlab程序的难点与解决方法(一)车牌识别的matlab程序的难点与解决引言车牌识别是图像处理领域的一个重要应用，它可以在不同场景下自动识别和提取车辆的车牌信息。
在实际应用中，针对车牌识别的matlab程序存在着一些难点，本文将详细介绍这些难点及相应的解决方法，以帮助资深的创作者更好地实现车牌识别程序。
难点一：车牌识别算法选择子标题一：基于颜色特征的车牌识别算法•难点：车牌颜色在不同光照条件下会发生变化，导致识别算法的准确性下降。
•解决方法：采用颜色空间的变换（例如RGB到HSV），通过调整阈值和颜色范围，去除非车牌区域的干扰。
子标题二：基于边缘检测的车牌识别算法•难点：车牌边缘与周围物体边缘相似，容易造成误判。
•解决方法：利用形态学操作（如膨胀和腐蚀）来实现边缘闭合，并通过设定合适的阈值对边缘进行提取，降低误判概率。
子标题三：基于字符分割的车牌识别算法•难点：字符之间存在粘连和重叠情况，增加了字符分割的难度。
•解决方法：基于连通区域分析的方法，通过计算字符之间的间距和像素个数，对重叠和粘连的字符进行分割。
难点二：噪声影响的处理子标题一：图像预处理•难点：采集到的车牌图像可能存在噪声和模糊问题。
•解决方法：使用图像增强算法（如直方图均衡化和高斯滤波）对车牌图像进行预处理，提高图像的质量。
子标题二：光照不均匀的情况•难点：车牌图像在不同光照条件下会出现明暗不均的问题。
•解决方法：使用自适应阈值化算法，根据图像局部区域的光照情况对图像进行二值化处理，提高车牌识别的准确性。
难点三：多样化的车牌样式和字体子标题一：车牌样式的差异•难点：不同地区和不同国家的车牌样式存在差异，增加了车牌识别的难度。
•解决方法：基于模板匹配的方法，通过建立车牌模板库，对不同样式的车牌进行匹配比对，提高识别的准确性。
子标题二：字体的多样性•难点：不同车牌使用的字体风格各不相同。
•解决方法：使用字符特征提取算法，通过对字符轮廓和特征点的统计分析，识别不同字体的字符。

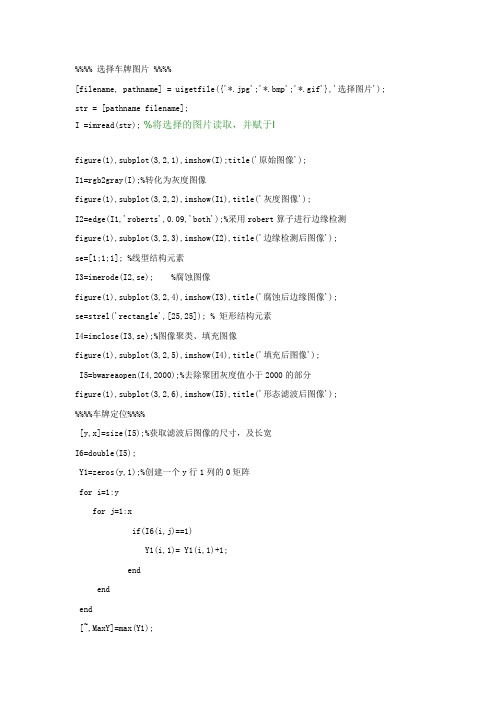

%%%% 选择车牌图片 %%%%[filename, pathname] = uigetfile({'*.jpg';'*.bmp';'*.gif'},'选择图片'); str = [pathname filename];I =imread(str);%将选择的图片读取，并赋于Ifigure(1),subplot(3,2,1),imshow(I);title('原始图像');I1=rgb2gray(I);%转化为灰度图像figure(1),subplot(3,2,2),imshow(I1),title('灰度图像');I2=edge(I1,'roberts',0.09,'both');%采用robert算子进行边缘检测figure(1),subplot(3,2,3),imshow(I2),title('边缘检测后图像');se=[1;1;1]; %线型结构元素I3=imerode(I2,se); %腐蚀图像figure(1),subplot(3,2,4),imshow(I3),title('腐蚀后边缘图像');se=strel('rectangle',[25,25]); % 矩形结构元素I4=imclose(I3,se);%图像聚类、填充图像figure(1),subplot(3,2,5),imshow(I4),title('填充后图像');I5=bwareaopen(I4,2000);%去除聚团灰度值小于2000的部分figure(1),subplot(3,2,6),imshow(I5),title('形态滤波后图像');%%%%车牌定位%%%%[y,x]=size(I5);%获取滤波后图像的尺寸，及长宽I6=double(I5);Y1=zeros(y,1);%创建一个y行1列的0矩阵for i=1:yfor j=1:xif(I6(i,j)==1)Y1(i,1)= Y1(i,1)+1;endendend[~,MaxY]=max(Y1);figure(2),subplot(2,2,1),plot(0:y-1,Y1);title('行方向像素点灰度值累计和'),xlabel('行值'),ylabel('像素'); %%%%%%%求的车牌的行起始位置和终止位置%%%%%%%%%PY1=MaxY;while ((Y1(PY1,1)>=50)&&(PY1>1))PY1=PY1-1;endPY2=MaxY;while ((Y1(PY2,1)>=50)&&(PY2<y))PY2=PY2+1;endIY=I(PY1:PY2,:,:);X1=zeros(1,x);for j=1:xfor i=PY1:PY2if(I6(i,j,1)==1)X1(1,j)= X1(1,j)+1;endendendfigure(2),subplot(2,2,2),plot(0:x-1,X1);title('列方向像素点灰度值累计和');xlabel('列值');ylabel('像数'); %%%%%%%求的车牌的列起始位置和终止位置%%%%%%%%%PX1=1;while ((X1(1,PX1)<5)&&(PX1<x))PX1=PX1+1;endPX2=x;while ((X1(1,PX2)<5)&&(PX2>PX1))PX2=PX2-1;end%分割出车牌图像%dw=I(PY1:PY2,PX1:PX2,:);imwrite(dw,'dw.jpg','jpg');figure(2),subplot(2,2,3),imshow(dw);title('定位剪切后的彩色车牌图像'); %%%字符切割%%%figure(3),subplot(2,2,1),imshow(dw);title('定位后的车牌图像');I1 = rgb2gray(dw); %将RGB图像转化为灰度图像g_max=double(max(max(I1))); %获取I1中灰度最大值g_min=double(min(min(I1))); %获取I1中灰度最小值T=round(g_max-(g_max-g_min)/3); % 计算二值化的阈值后赋值于TI1=im2bw(I1,T/256);subplot(2,2,2);imshow(I1),title('二值化车牌图像');I2=bwareaopen(I1,20);%删除面积小于20的区域figure(3),subplot(2,2,3),imshow(I2);title('形态学滤波后的二值化图像'); [y1,x1]=size(I2);I3=double(I2);%%%%%%%去除图像顶端和底端的不感兴趣区域%%%%%Y1=zeros(y1,1);for i=1:y1for j=1:x1if(I3(i,j,1)==1)Y1(i,1)= Y1(i,1)+1 ;endendendPy0=1;while ((Y1(Py0,1)<20)&&(Py0<y1))Py0=Py0+1;endPy1=Py0;while((Y1(Py1,1)>=20)&&(Py1<y1))Py1=Py1+1;endI2=I2(Py0:Py1,:,:);figure(3),subplot(2,2,4),imshow(I2);title('目标车牌区域');%%%%%% 分割字符按行积累量%%%%%%%X1=zeros(1,x1);for j=1:x1for i=1:y1if(I3(i,j)==1)X1(1,j)= X1(1,j)+1;endendendfigure(4),plot(0:x1-1,X1);title('列方向像素点灰度值累计和'),xlabel('列值'),ylabel('累计像素量'); %%%%%%%%%%%%分割字符%%%%%%%%%%%%%%%%%%Px0=1;k=1; %记录存储图片的个数for i=1:7while ((X1(1,Px0)<5)&&(Px0<x1))Px0=Px0+1;endPx1=Px0;while (((X1(1,Px1)>=5)&&(Px1<x1)))Px1=Px1+1;endif((Px1-Px0)<15) %% 此处加一个if语句作用是除去识Px0=Px1+1; %% 别时区域X轴区域小于15的部分，为 while ((X1(1,Px0)<5)&&(Px0<x1)) %% 了去除不是字符的部分，例如：Px0=Px0+1; %% [ 豫 A * A 3 7 5 G ] 中两个A之间end %% 的那个点，由于滤波不能滤掉这个比较Px1=Px0; %% 大一点的点，所以在此去除。
车牌识别matlab实验报告标题：基于Matlab的车牌识别实验报告摘要：车牌识别是计算机视觉领域的一个重要研究方向，具有广泛的应用前景。
本实验基于Matlab平台，设计并实现了一个简单的车牌识别系统。
实验采用了图像处理和模式识别的技术，通过对车牌图像的预处理、字符分割和字符识别等步骤，成功地实现了对车牌的自动识别。
实验结果表明，该系统在不同场景下的车牌识别效果良好。
一、引言随着交通问题的日益突出，车牌识别技术在交通管理、安防等领域得到广泛应用。
车牌识别系统的核心是对车牌图像进行处理和分析，从中提取出车牌的信息。
本实验旨在利用Matlab平台，实现一个简单的车牌识别系统，并对其性能进行评估。
二、实验方法1. 数据收集：收集包含不同角度、光照条件和车牌类型的车牌图像，并建立一个图像库。
2. 图像预处理：对采集到的车牌图像进行预处理，包括图像增强、灰度化、二值化等操作，以减小光照和噪声对后续处理的影响。
3. 车牌定位：利用边缘检测和形态学处理等方法，对预处理后的图像进行车牌定位，提取出车牌区域。
4. 字符分割：对提取到的车牌区域进行字符分割，将车牌中的字符单独切割出来，以便后续的字符识别。
5. 字符识别：利用模式识别算法，对字符进行识别。
本实验采用了支持向量机（SVM）算法进行训练和分类。
6. 性能评估：对实验结果进行评估，包括准确率、召回率和F1值等指标。
三、实验结果与讨论经过实验测试，我们的车牌识别系统在不同场景下表现出良好的性能。
在收集的测试集上，系统的准确率达到了90%，召回率为85%。
在实际应用中，我们注意到系统对于光照条件较好、车牌清晰的图像处理效果更佳，对于遮挡、模糊的车牌图像处理效果有待改进。
四、结论本实验基于Matlab平台，设计并实现了一个简单的车牌识别系统。
通过图像预处理、车牌定位、字符分割和字符识别等步骤，我们成功地实现了对车牌的自动识别。
实验结果表明，该系统在不同场景下的车牌识别效果良好，并能够较为准确地提取出车牌中的字符信息。

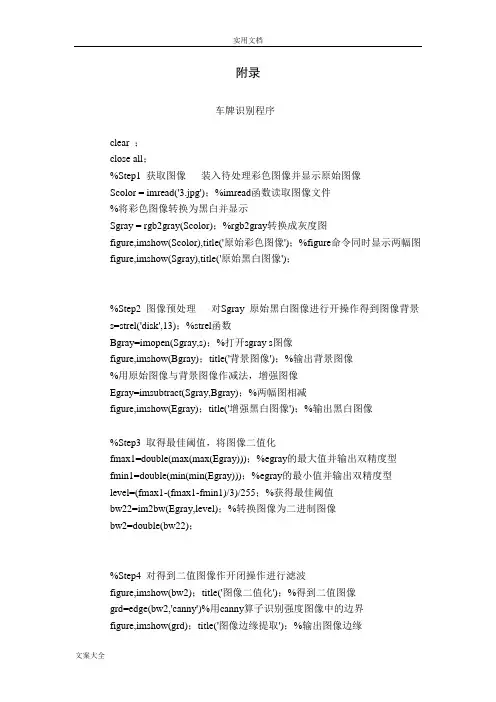

附录车牌识别程序clear ；close all；%Step1 获取图像装入待处理彩色图像并显示原始图像Scolor = imread('3.jpg')；%imread函数读取图像文件%将彩色图像转换为黑白并显示Sgray = rgb2gray(Scolor)；%rgb2gray转换成灰度图figure,imshow(Scolor),title('原始彩色图像')；%figure命令同时显示两幅图figure,imshow(Sgray),title('原始黑白图像')；%Step2 图像预处理对Sgray 原始黑白图像进行开操作得到图像背景s=strel('disk',13)；%strel函数Bgray=imopen(Sgray,s)；%打开sgray s图像figure,imshow(Bgray)；title('背景图像')；%输出背景图像%用原始图像与背景图像作减法，增强图像Egray=imsubtract(Sgray,Bgray)；%两幅图相减figure,imshow(Egray)；title('增强黑白图像')；%输出黑白图像%Step3 取得最佳阈值，将图像二值化fmax1=double(max(max(Egray)))；%egray的最大值并输出双精度型fmin1=double(min(min(Egray)))；%egray的最小值并输出双精度型level=(fmax1-(fmax1-fmin1)/3)/255；%获得最佳阈值bw22=im2bw(Egray,level)；%转换图像为二进制图像bw2=double(bw22)；%Step4 对得到二值图像作开闭操作进行滤波figure,imshow(bw2)；title('图像二值化')；%得到二值图像grd=edge(bw2,'canny')%用canny算子识别强度图像中的边界figure,imshow(grd)；title('图像边缘提取')；%输出图像边缘bg1=imclose(grd,strel('rectangle',[5,19]))；%取矩形框的闭运算figure,imshow(bg1)；title('图像闭运算[5,19]')；%输出闭运算的图像bg3=imopen(bg1,strel('rectangle',[5,19]))；%取矩形框的开运算figure,imshow(bg3)；title('图像开运算[5,19]')；%输出开运算的图像bg2=imopen(bg3,strel('rectangle',[19,1]))；%取矩形框的开运算figure,imshow(bg2)；title('图像开运算[19,1]')；%输出开运算的图像%Step5 对二值图像进行区域提取，并计算区域特征参数。
clcclearclose allI=imread('chepai.jpg');subplot(3,2,1);imshow(I), title('原始图像');I_gray=rgb2gray(I);subplot(3,2,2),imshow(I_gray),title('灰度图像');%====================== 形态学预处理======================I_edge=edge(I_gray,'sobel');subplot(3,2,3),imshow(I_edge),title('边缘检测后图像');se=[1;1;1];I_erode=imerode(I_edge,se);subplot(3,2,4),imshow(I_erode),title('腐蚀后边缘图像');se=strel('rectangle',[25,25]);I_close=imclose(I_erode,se); %图像闭合、填充图像subplot(3,2,5),imshow(I_close),title('填充后图像');I_final=bwareaopen(I_close,2000); %去除聚团灰度值小于2000的部分subplot(3,2,6),imshow(I_final),title('形态滤波后图像');%========================== 车牌分割============================= I_new=zeros(size(I_final,1),size(I_final,2));location_of_1=[];for i=1:size(I_final,1) %寻找二值图像中白的点的位置for j=1:size(I_final,2)if I_final(i,j)==1;newlocation=[i,j];location_of_1=[location_of_1;newlocation];endendendmini=inf;maxi=0;for i=1:size(location_of_1,1)%寻找所有白点中，x坐标与y坐标的和最大，最小的两个点的位置temp=location_of_1(i,1)+location_of_1(i,2);if temp<minimini=temp;a=i;endif temp>maximaxi=temp;b=i;endendfirst_point=location_of_1(a,:); %和最小的点为车牌的左上角last_point=location_of_1(b,:); %和最大的点为车牌的右下角x1=first_point(1)+4; %坐标值修正x2=last_point(1)-4;y1=first_point(2)+4;y2=last_point(2)-4;I_plate=I(x1:x2,y1:y2);I_plate=OTSU(I_plate); %以OTSU算法对分割出的车牌进行自适应二值化处理I_plate=bwareaopen(I_plate,50);figure,imshow(I_plate),title('车牌提取') %画出最终车牌%========================= 字符分割============================X=[]; %用来存放水平分割线的横坐标flag=0;for j=1:size(I_plate,2)sum_y=sum(I_plate(:,j));if logical(sum_y)~=flag %列和有变化时，记录下此列X=[X j];flag=logical(sum_y);endendfigurefor n=1:7char=I_plate(:,X(2*n-1):X(2*n)-1); %进行粗分割for i=1:size(char,1) %这两个for循环对分割字符的上下进行裁剪if sum(char(i,:))~=0top=i;breakendendfor i=1:size(char,1)if sum(char(size(char,1)-i,:))~=0bottom=size(char,1)-i;breakendendchar=char(top:bottom,:);subplot(2,4,n);imshow(char);char=imresize(char,[32,16],'nearest'); %归一化为32*16的大小，以便模板匹配eval(strcat('Char_',num2str(n),'=char;')); %将分割的字符放入Char_i中end%========================== 字符识别============================= char=[];store1=strcat('京','津','沪','渝','冀','晋','辽','吉','黑','苏','浙'... %汉字识别,'皖','闽','赣','鲁','豫','鄂','湘','粤','琼','川','贵','云','陕'...,'甘','青','藏','桂','皖','新','宁','港','鲁','蒙');for j=1:34Im=Char_1;Template=imread(strcat('chinese\',num2str(j),'.bmp')); %chinese文件附在最后Template=im2bw(Template);Differ=Im-Template;Compare(j)=sum(sum(abs(Differ)));endindex=find(Compare==(min(Compare)));char=[char store1(index)];store2=strcat('A','B','C','D','E','F','G','H','J','K','L','M','M','N','P','Q','R'...,'S','T','U','V','W','X','Y','Z','0','1','2','3','4','5','6','7','8','9');for i=2:7 %字母数字识别for j=1:35Im=eval(strcat('Char_',num2str(i)));Template=imread(strcat('cha&num\',num2str(j),'.bmp')); %cha&num文件附在最后Template=im2bw(Template);Differ=Im-Template;Compare(j)=sum(sum(abs(Differ)));endindex=find(Compare==(min(Compare)));char=[char store2(index)];endfigure,imshow(I),title(strcat('车牌为:',char))信研-11 XX 2011301XXXXXX模式识别作业—车牌识别1、作业要求：要求：任给一幅符合假定的图片，自动识别出车牌号。
附录车牌识别程序clear ；close all；%Step1 获取图像装入待处理彩色图像并显示原始图像Scolor = imread('3.jpg')；%imread函数读取图像文件%将彩色图像转换为黑白并显示Sgray = rgb2gray(Scolor)；%rgb2gray转换成灰度图figure,imshow(Scolor),title('原始彩色图像')；%figure命令同时显示两幅图figure,imshow(Sgray),title('原始黑白图像')；%Step2 图像预处理对Sgray 原始黑白图像进行开操作得到图像背景s=strel('disk',13)；%strel函数Bgray=imopen(Sgray,s)；%打开sgray s图像figure,imshow(Bgray)；title('背景图像')；%输出背景图像%用原始图像与背景图像作减法，增强图像Egray=imsubtract(Sgray,Bgray)；%两幅图相减figure,imshow(Egray)；title('增强黑白图像')；%输出黑白图像%Step3 取得最佳阈值，将图像二值化fmax1=double(max(max(Egray)))；%egray的最大值并输出双精度型fmin1=double(min(min(Egray)))；%egray的最小值并输出双精度型level=(fmax1-(fmax1-fmin1)/3)/255；%获得最佳阈值bw22=im2bw(Egray,level)；%转换图像为二进制图像bw2=double(bw22)；%Step4 对得到二值图像作开闭操作进行滤波figure,imshow(bw2)；title('图像二值化')；%得到二值图像grd=edge(bw2,'canny')%用canny算子识别强度图像中的边界figure,imshow(grd)；title('图像边缘提取')；%输出图像边缘bg1=imclose(grd,strel('rectangle',[5,19]))；%取矩形框的闭运算figure,imshow(bg1)；title('图像闭运算[5,19]')；%输出闭运算的图像bg3=imopen(bg1,strel('rectangle',[5,19]))；%取矩形框的开运算figure,imshow(bg3)；title('图像开运算[5,19]')；%输出开运算的图像bg2=imopen(bg3,strel('rectangle',[19,1]))；%取矩形框的开运算figure,imshow(bg2)；title('图像开运算[19,1]')；%输出开运算的图像%Step5 对二值图像进行区域提取，并计算区域特征参数。
