4×300MW火力发电厂电气部分初步设计4×300MW火力发电厂电气部分初步设计摘要随着我国经济发展，对电的需求也越来越大。

电作为我国经济发展最重要的一种能源，主要是可以方便、高效地转换成其它能源形式。

电力工业作为一种先进的生产力，是国民经济发展中最重要的基础能源产业。

而火力发电是电力工业发展中的主力军，截止2022年底，火电发电量达到48405万千瓦，越占总容量77.82%。

由此可见，火力电能在我国这个发展中国家的国民经济中的重要性。

该设计主要从理论上在电气主接线设计、短路电流计算、电气设备的选择、配电装置的布局、防雷设计、发电机、变压器和母线的继电保护等方面做详尽的论述，并与火力发电厂现行运行情况比较，同时，在保证设计可靠性的前提下，还要兼顾经济性和灵活性，通过计算论证火电厂实际设计的合理性与经济性。

采用软件绘制了大量电气图和查阅相关书籍，进一步完善了设计。

近几年随着我国工业的高速发展，我国电力工业超常规发展，每年装机容量超过6000万千瓦，30万千瓦、60万千瓦亚临界火电机组成为我国电网的主力机组，百万千瓦的超超临界火电机组已经在建。

目前，我国30万千瓦、60万千瓦的火力发电机组，70万千瓦的水力发电机组，在国际招标中标成功率大于90%以上。

这几年电力工业之所以能飞速发展，其重要原因是，为中国电力市场提供的火力发电设备主要立足于国内生产。

这一观点得到国内各发电公司以及电厂老总们的认同。

今天电气制造企业的国内用户率已达到75%以上。

火力发电是现在电力发展的主力军，在现在提出和谐社会，循环经济的环境中，我们在提高火电技术的方向上要着重考虑电力对环境的影响，对不可再生能源的影响，虽然现在在我国已有部分核电机组，但火电仍占领电力的大部分市场，近年电力发展滞后经济发展，全国上了许多火电厂，但火电技术必须不断提高发展，才能适应和谐社会的要求。

目前，我国的电力工业已经进入“大电网”、“大机组”、“超高压，交直流输电”、“电网调度自动化”、“状态检修”等新技术发展新阶段，一些世界水平的先进技术，已在我国电力系统得到了广泛的应用。

引言众所周知,电力行业是国民经济的基础工业,它的发展直接关系到国家经济建设的兴衰成败,因此有“经济要发展，电力应先行”的口号。

电力工业是国民经济的重要行业之一，它为现代工业、农业、科学技术和国防提供必不可少的动力，电力系统规划设计及运行的任务是，在国民经济发展计划的统筹安排下，合理开发，利用动力资源，用较少的投资和运行成本，来满足国民经济各部门及人民生活不断增长的需要，提供可靠充足质量合格的电能。

随着经济建设的发展，电力行业也必然要更好的发展,所以发电设备的容量越来越大,而电力行业的自动化程度也越来越高.相应的对系统的安全性,稳定性的要求也越来越高.本次设计的主要任务是设计2×600MW凝气式火力发电厂部分,设计过程中涉及到发电厂电气部分,高电压，继电保护等多门知识。

内容具体介绍如下:1.电气主接线的设计。

2.厂用电设计主要是对厂用电主接线的设计。

3.主要电气设备的选择和校验。

4.主变、发电机保护配置设计。

5.发电机保护设计。

6.自动准同期装置的设计。

现将本次设计的成果作如下介绍:1.毕业设计说明书(包括封面、摘要、目录、符号说明、引言、正文、结论、参考文献、附录、谢辞)2.毕业设计说明书正文(包括主变的选择、参数计算、短路计算、设备选择及校验、主变和发电厂的保护配置)3.主接线图一张（2×600MW发电厂电气主接线），准同期装置图纸一张。

第一章电气主接线设计1.1 主接线的设计原则和要求发电厂电气主接线是电力系统接线的主要组成部分。

它表明了发电机、变压器、线路和断路器等电气设备的数据和连接方式及可能的运行方式，从而完成发电、变电、输配电的任务。

它的设计，直接关系着全厂电气设备的选择。

配电装置的布置，继电保护和自动装置的确定，关系着电力系统的安全、稳定、灵活和经济运行。

因此，主接线的设计必须根据电力系统、发电厂或变电站的具体情况，全面分析，正确处理好各方面的关系，通过技术经济比较，合理地选择主接线方案。

烟台南山学院发电厂电气部分课程设计题目2×600MV火力发电厂电气部分初步设计？姓名：安佰船所在学院：工学院所学专业：电气工程及其自动化班级：电气工程1401学号： 20指导教师：郭东旭|完成时间： 2017-6-2发电厂电气部分课程设计任务书题目：2X600MW火力发电厂电气部分初步设计原始资料：1. 发电厂情况装机两台，容量2X600MW，发电机额定电压20KV，cosφ=，机组年利用小时数6500h，厂用电率% ，发电机主保护时间，后备保护时间，环境条件可不考虑。

2. 接入电力系统情况发电厂除厂用电外，剩余功率送入330kV电力系统，架空线路4回，系统容量6800MW，通过并网断路器的最大短路电流：I′′=31.2II I2I=27.1II I4I= 26.8II3、附近有110kV电源设计内容：1、发电机和变压器的选择（1）发电机型号、容量、台数、参数的选择（2 )主变压器，厂用变压器，启动/备用变压器型号、容量、台数、参数的选择2、电气主接线设计（1 )电气主接线方案比较（2）电气主接线方案确定（3）厂用电主接线设计3、主要电器设备选择与校验（1）断路器的选择与校验（2）隔离开关的选择与校验（3）电压互感器的选择（4）电流互感器的选择（5）高压熔断器的选择（6）避雷器的选择（7）发电机出口导体及封闭母线的选择4、发电厂电气部分主接线图一张摘要电力工业是国民经济的重要行业之一，它既为现代化工业、农业、科学技术和国防提供必不可少的动力，且和广大人民群众的日常生活有着密切的联系，我国具有丰富的能源资源，发电厂是把各种天然能源，如煤炭、水能、核能等转换为电能的工厂，以满足人民生活的需要。

由发电、配电、输电、变电和用电等环节组成的电能生产与消费系统。

它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心。

本设计为 600MW火力发电厂电气部分初步设计，主要分为两部分，设计说明书和设计主接线图。

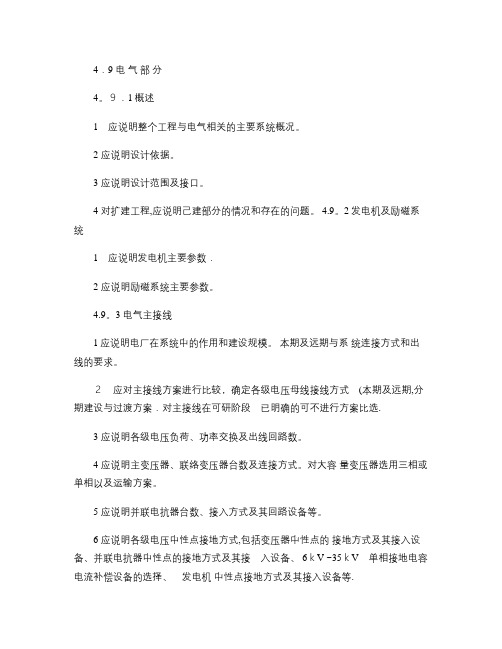

4．9 电气部分4。

９．1概述1应说明整个工程与电气相关的主要系统概况。

2 应说明设计依据。

3 应说明设计范围及接口。

4 对扩建工程,应说明己建部分的情况和存在的问题。

4.9。

2发电机及励磁系统1应说明发电机主要参数．2 应说明励磁系统主要参数。

4.9。

3 电气主接线1应说明电厂在系统中的作用和建设规模。

本期及远期与系统连接方式和出线的要求。

２应对主接线方案进行比较，确定各级电压母线接线方式(本期及远期,分期建设与过渡方案．对主接线在可研阶段已明确的可不进行方案比选.3 应说明各级电压负荷、功率交换及出线回路数。

4 应说明主变压器、联络变压器台数及连接方式。

对大容量变压器选用三相或单相以及运输方案。

5 应说明并联电抗器台数、接入方式及其回路设备等。

6 应说明各级电压中性点接地方式,包括变压器中性点的接地方式及其接入设备、并联电抗器中性点的接地方式及其接入设备、 6ｋV ~35ｋV单相接地电容电流补偿设备的选择、发电机中性点接地方式及其接入设备等.７应说明启动 /备用电源的引接。

对启动 /备用电源的引接在可研阶段已明确的可不进行方案比选。

4。

9.4 短路电流计算1应说明短路电流计算的依据, 接线、运行方式及系统容量等。

２列出短路电流计算结果。

4．9.５导体及设备选择1应说明导体及设备选择的依据及原则.２应说明导体及设备的选型及规范选择。

1 导体:主母线，发电机回路母线,变压器(包括主变压器、联络变压器、启动 /备用变压器、高压厂用变压器等进出线，共箱母线,高压电缆等.对特种母线的采用应专题论述。

2 设备:主变压器、发电机出口断路器、并联电抗器、高压断路器、高压隔离开关、 110kＶ及以上电流互感器、电压互感器等。

3选用ＳF6全封闭电器(GIS时，应进行论证说明。

4应说明主要设备的动热稳定校验。

4.9。

6 厂用电接线及布置1 应说明厂用电电压等级选择及接线方案比较。

2 应说明厂用电系统中性点接地方式及其接入设备.3 应说明厂用负荷计算及变压器选择。

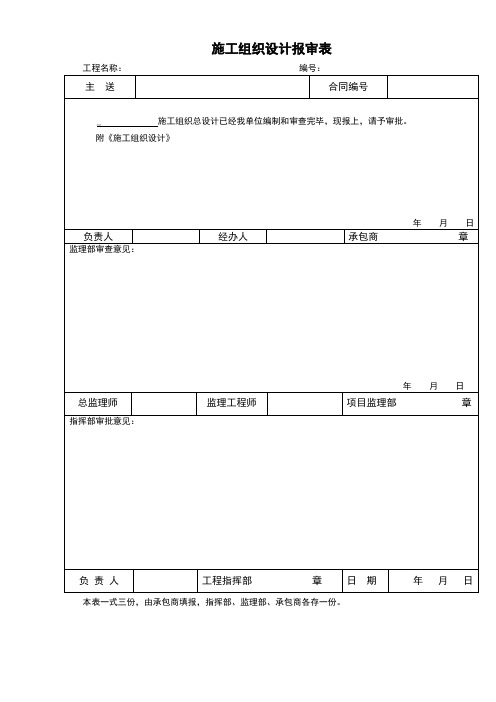

施工组织设计报审表工程名称：编号：本表一式三份，由承包商填报，指挥部、监理部、承包商各存一份。

厦门华夏电力公司嵩屿电厂二期工程电气专业施工组织专业设计山东省电力建设第三公司二00五年八月十三日目录第一章工程概况-----------------------------------------------------------------------------------------------------11 编制依据--------------------------------------------------------------------------------------------------------12 编制说明--------------------------------------------------------------------------------------------------------13 工程概况及特点-----------------------------------------------------------------------------------------------14 主要工程量-----------------------------------------------------------------------------------------------------3 第二章主要施工方案及措施--------------------------------------------------------------------------------------51 大型变压器安装-----------------------------------------------------------------------------------------------52 封闭母线安装--------------------------------------------------------------------------------------------------63 6kV、400V配电装置安装-----------------------------------------------------------------------------------74 低压厂用变压器安装-----------------------------------------------------------------------------------------85二次接线---------------------------------------------------------------------------------------------------------86 全厂电缆------------------------------------------------------------------------------------------------------- 97冬雨季施工-----------------------------------------------------------------------------------------------------108 电气调试主要技术方案-------------------------------------------------------------------------------------11 第三章施工综合进度计划----------------------------------------------------------------------------------------181 里程碑计划----------------------------------------------------------------------------------------------------182 施工综合进度计划-------------------------------------------------------------------------------------------183 工期保证措施-------------------------------------------------------------------------------------------------19 第四章资源配置计划----------------------------------------------------------------------------------------------201 主要材料、设备交付计划----------------------------------------------------------------------------------212 劳动力配置计划----------------------------------------------------------------------------------------------21 第五章施工管理与组织-------------------------------------------------------------------------------------------221 施工管理组织机构-------------------------------------------------------------------------------------------222 岗位职责-------------------------------------------------------------------------------------------------------223 施工技术管理-------------------------------------------------------------------------------------------------254 材料管理-------------------------------------------------------------------------------------------------------28 第六章质量策划与控制-------------------------------------------------------------------------------------------271 质量目标-------------------------------------------------------------------------------------------------------272 质量保证措施-------------------------------------------------------------------------------------------------273 质量考核与奖惩----------------------------------------------------------------------------------------------31 第七章安全文明施工管理----------------------------------------------------------------------------------------321 安全目标-------------------------------------------------------------------------------------------------------322 安全管理网络-------------------------------------------------------------------------------------------------323 安全保证措施-------------------------------------------------------------------------------------------------324 质量考核与奖惩----------------------------------------------------------------------------------------------35 第八章环境管理----------------------------------------------------------------------------------------------------361 环境管理网络-------------------------------------------------------------------------------------------------362 关于防止变压器油对环境污染的措施-------------------------------------------------------------------363 应急准备及响应----------------------------------------------------------------------------------------------37 附：工期进度网络表第一章工程概况1 编制依据1.1嵩屿电厂#3、＃4机组工程《施工组织总设计》1.2山东省电力建设第三公司技术管理体系文件1.3山东省电力建设第三公司环境体系程序文件1.4《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17—20021.5《电气装置安装工程施工及验收技术规范（合订本）》GB50254-259-961.6《电力建设安全工作规程》DL5009.1-20021.7福建电力设计院施工图2 编制说明本专业施工组织设计针对嵩屿电厂工程#4机电气专业的特点，依据工程施工合同、相关的标准、规范和其他技术文件的要求对工程项目的实施进行具体策划，确定工程实施全过程的组织结构、管理手段和管理方法，确定所需要的技术文件和验收准则，确保承建的工程项目满足项目合同的规定。

火力发电厂电气部分初步设计第一章 选择本厂主变压器和厂用变压器的容量、台数、型号及参数1.1厂用变压器的选择1.1.1负荷计算方法负荷计算一般采用换算系数法，换算系数法的算式为S =∑（KP ） （2.1）式中S ——计算负荷(KVA)K ——换算系数P ——电动机的计算功率（KW ）由于发电机额定功率已经给出，f S =353MVA ，则主变选择应按 B S ≥1.1⨯(1-p K )⨯f S 计算 式中BS ――主变的最小容量（MV A ）pK ――厂用电量所占总发电量的比例（%） 1.1.2容量选择原则(1)高压厂用工作变压器容量应按高压电动机计算负荷的110%，与低压厂用电计算负荷之和选择。

(2)高压厂用备用变压器或起动/备用变压器应与最大一台高压厂用工作变压器的容量相同；当起动/备用变压器带有公用负荷时，其容量还应满足最大一台高压厂用工作变压器的要求，并考虑该起动/备用变压器检修的条件。

1.1.3容量计算公式高压厂用工作变压器: d g B S S 1.1S +≥ （2.2） B S ——厂用变压器高压绕组额定容量（KVA ）g S ——高压电动机计算负荷之和d S ——低压厂用计算负荷之和 由电力工程电气设备手册及所给原始资料，本厂选用SFPF P Z -40000/20的变压器，其额定容量为40000/25000-25000（KVA ），高压额定电压为20±8×1.25%，低压额定电压为6.3-6.3，周波为50HZ ，相数为3，卷数为3，结线组别为N Y 、11d -11d ，阻抗为14，空载电流0.31%，空载损耗41.1KW ，负载损耗178.9KW ，冷却方式为ONAN/ONAF 。

1.2主变压器的选择1.2.1容量和台数选择发电机与主变压器为单元接线时，主变压器的容量按发电机的量大连续输出容量扣除本机组的厂用负荷来选择。

1.2.2 相数的选择主变压器采用三相或是单相，主要考虑变压器的制造条件，可靠性要求及运输条件等因素。

600MW发电厂电气部分初步设计目录摘要............................................................................................................. 错误!未定义书签。

Aabstract........................................................................................................ 错误!未定义书签。

第一部分说明书 (1)第1章主变压器的选择 (1)1.1容量和台数的确定 (1)1.2型式和结构的选择 (1)1.2.1 相数 (1)1.2.2 绕组数与结构 (1)1.2.3 绕组接线组别 (2)1.2.4 调压方式 (2)1.2.5 冷却方法 (2)第2章电气主接线的设计 (3)2.1 主接线设计的要求和原则 (3)2.1.1 主接线设计的基本要求 (3)2.1.2 大机组超高压主接线可靠性的特殊要求 (3)2.1.3 主接线设计的原则 (3)2.2 原始资料分析 (4)2.3 主接线方案的拟定 (4)2.3.1 发电机-变压器单元接线 (4)2.3.2500KV电压母线接线 (4)2.4 主接线方案的比较 (7)2.5 主接线方案的确定 (7)第3章厂用电系统设计 (8)3.1厂用电接线的设计原则 (8)3.2 厂用电压等级的确定 (8)3.3厂用电源的引接方式 (8)3.3.1 厂用工作电源的引接 (8)3.3.2 备用/启动电源的引接 (8)3.4 厂用电接线形式 (9)3.5厂用高压变压器的选择 (9)3.5.1 额定电压的确定 (9)3.5.2 台数和型式的选择 (9)3.5.3 容量得选择 (10)3.5.4 电抗的选择 (10)3.6 厂用电系统接线 (11)3.6.1 高压厂用电接线 (11)3.6.2 低压厂用电接线 (11)第4章短路电流计算 (12)4.1短路电流计算的主要目的 (12)4.2一般规定 (12)4.2.1 计算的假定条件 (12)4.2.2 接线方式 (12)4.2.3 短路类型 (12)4.2.4 短路计算点 (13)4.2.5 短路电流计算方法 (13)4.3短路电流计算步骤 (13)4.4计算公式 (14)4.4.1 元件参数计算 (14)4.4.2 网络变换 (14)4.4.3 计算电抗 (16)4.4.4 短路点短路电流周期分量有效值的计算 (16)4.4.5 短路的冲击电流 (16)4.4.6 电流分布系数及转移电抗 (16)第5章电气设备和导体的选择 (18)5.1电气设备选择的一般原则 (18)5.1.1按正常工作条件选择 (18)5.1.2 按短路状态校验 (19)5.2500kV高压设备的选择 (19)5.2.1 高压断路器的选择 (19)5.2.2 隔离开关的选择 (20)5.2.3 电流互感器的选择 (21)5.2.4 电压互感器的选择 (21)5.2.5 并联电抗器的选择 (22)5.36KV高压开关柜的选择 (22)5.3.1 种类和型式的选择 (22)5.3.2 主开关的选择 (23)5.3.3 额定电压和额定电流的选择 (23)5.3.4 防护等级的选择 (23)5.3.5 开断和关合短路电流的选择 (23)5.3.6 短路热稳定和动稳定校验 (24)5.4裸导体的选择 (24)5.4.1500KV母线的选择 (24)5.4.2 封闭母线的选择 (24)5.4.3 电晕电压校验 (25)5.4.4 热稳定校验 (25)第6章500KV高压配电装置设计 (26)6.1配电装置的基本要求 (26)6.2配电装置设计的基本步骤 (26)6.3配电装置的型式选择 (26)6.4配电装置的安全净距 (26)6.5屋外配电装置的布置原则 (27)第7章继电保护和自动装置配置 (28)7.1继电保护配置 (28)7.1.1 发电机保护 (28)7.1.2 变压器保护 (29)7.1.3 并联电抗器保护 (30)7.1.4500kV线路保护 (31)7.1.5 母线和断路器失灵保护 (31)7.2自动装置配置 (32)第8章防雷保护设计 (33)8.2直击雷的防护 (33)8.2.1 直击雷防护措施 (33)8.2.2 避雷针装设的基本原则 (33)8.2.3 避雷针的保护范围 (33)8.3入浸雷的防护 (34)8.3.1 入浸雷防护措施 (34)8.3.2 避雷器的配置要求 (34)8.3.3 避雷器的配置原则 (34)8.3.4 避雷器参数选择 (35)8.4防雷接地 (35)第二部分计算书 (36)第9章变压器的选择计算 (36)9.1主变压器的选择 (36)9.2厂用高压变压器的选择 (36)第10章短路电流计算 (38)10.1短路电流计算接线图 (38)10.2参数计算 (38)10.3500kV母线短路(k1) (39)10.4发电机出口短路(k2) (40)10.5厂用高压工作变压器6kV一段短路(k3) (42)10.6备用/启动变压器6kV一段短路(k4) (44)10.7计算结果列表 (46)第11章电气设备和导体的选择计算 (47)11.1 500kV高压设备的选择 (47)11.1.1 高压断路器的选择 (47)11.1.2 高压隔离开关的选择 (47)11.1.3 电流互感器的选择 (48)11.1.4 电压互感器的选择 (48)11.1.5 并联电抗器的选择 (49)11.26kV高压开关柜的选择 (49)11.3裸导体的选择 (50)11.3.1500kV主母线的选择 (50)11.3.2 发电机出口主封闭母线选择 (52)11.3.3 共箱封闭母线选择 (52)第12章防雷保护设计 (54)12.1 避雷针的布置图 (54)12.2避雷针高度的确定 (54)总结 (56)致谢 (57)参考文献......................................................................................................... 错误!未定义书签。

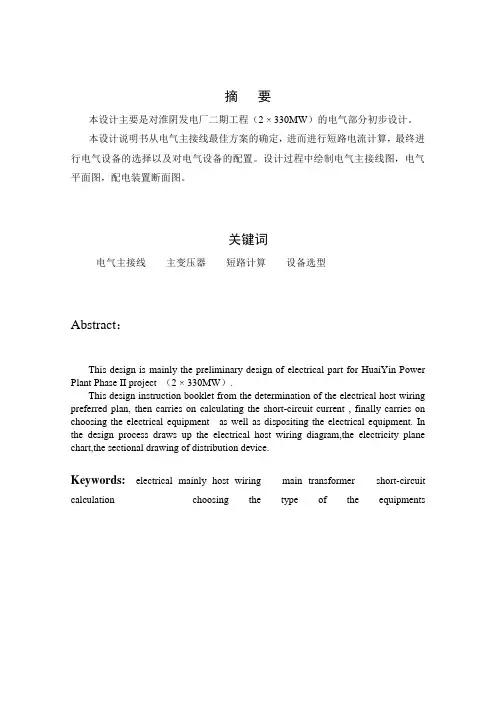

摘要本设计主要是对淮阴发电厂二期工程（2 × 330MW）的电气部分初步设计。
