冷库机械堆垛设备

1绪论自动化立体仓库是物料搬运、仓储科学的一门综合科学技术工程。

它以高层立体货架为主要标志，以成套先进的搬运设备为基础，以先进的计算机控制技术为主要手段，是实现搬运、存取机械化、自动化，储存管理现代化的新型仓库。

它具有占地面积小、储存量大、周转快的优点，是集信息、存储、管理于一体的高技术密集型机电一体化产品。

将自动化立体仓库应用在立体库中，利用它自身的优势，可以实现货物的自动存取。

1.1设计的背景及国内外设计现状1.1.1 设计背景立体仓库的产生和发展是现代物流体系发展的要求和信息技术进步的结果。

随着立体仓库的越来越多，立体仓储技术已成为一门新兴的学科。

堆垛机是自动化仓库的主要作业机械，担负着出库，入库等任务，是立体仓库的核心部件。

自动化仓库的发展就是以堆垛机的发展为主要标志的，目前巷道式堆垛机为主要发展方向。

1.1.2 堆垛机系统在国内外的设计现状目前，堆垛机产品己经走入系列化，运行噪声低，备有各种安全保护装置，调速性能好，一般都具有完善的货物位置检测和货物尺寸检测等功能。

国外立体仓库普遍采用抗干扰能力强、工作可靠的可编程控制器来控制巷道堆垛机以及出入库系统，并且用计算机进行货位管理和库存管理，仓库管理计算机与上级管理机联网并能与控制系统相接，实现在线控制。

而在堆垛机方面，不断推出具有新的物理外形和更高性能的设备。

最新的开发包括提高电子和控制技术，在使堆垛机具有更高定位精度的同时，提高搜索能力和运行速度，以期获得更短的操作周期和更大的生产能力。

目前，巷道式堆垛机的起升速度己经可以达到90m/min，运行速度达到240m/min，货叉伸缩速度达到30m/min。

在有的高度较大的立体仓库中，已采用上、下两层分别用巷道堆垛机进行搬运作业的方法提高出入库的能力。

我国是从20世纪70年代初期开始研究采用巷道式堆垛机的立体仓库。

1980年，由北京机械工业自动化研究所等单位研制建成了我国第一座自动化立体仓库，并在北京汽车制造厂投产。

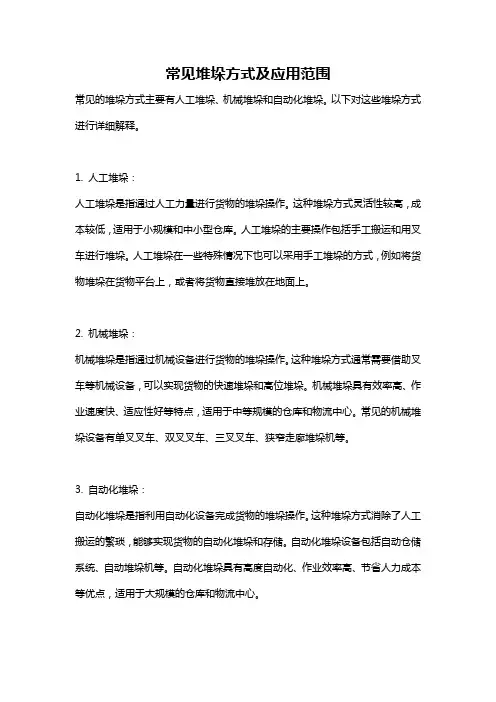

常见堆垛方式及应用范围常见的堆垛方式主要有人工堆垛、机械堆垛和自动化堆垛。

以下对这些堆垛方式进行详细解释。

1. 人工堆垛：人工堆垛是指通过人工力量进行货物的堆垛操作。

这种堆垛方式灵活性较高，成本较低，适用于小规模和中小型仓库。

人工堆垛的主要操作包括手工搬运和用叉车进行堆垛。

人工堆垛在一些特殊情况下也可以采用手工堆垛的方式，例如将货物堆垛在货物平台上，或者将货物直接堆放在地面上。

2. 机械堆垛：机械堆垛是指通过机械设备进行货物的堆垛操作。

这种堆垛方式通常需要借助叉车等机械设备，可以实现货物的快速堆垛和高位堆垛。

机械堆垛具有效率高、作业速度快、适应性好等特点，适用于中等规模的仓库和物流中心。

常见的机械堆垛设备有单叉叉车、双叉叉车、三叉叉车、狭窄走廊堆垛机等。

3. 自动化堆垛：自动化堆垛是指利用自动化设备完成货物的堆垛操作。

这种堆垛方式消除了人工搬运的繁琐，能够实现货物的自动化堆垛和存储。

自动化堆垛设备包括自动仓储系统、自动堆垛机等。

自动化堆垛具有高度自动化、作业效率高、节省人力成本等优点，适用于大规模的仓库和物流中心。

不同的堆垛方式可以根据货物的特点和储存需求进行选择和应用。

一般来说，人工堆垛适用于货物种类多样、数量较少、储存空间有限的情况。

机械堆垛适用于货物种类繁多、数量较多、作业效率要求较高的情况。

自动化堆垛适用于大规模仓库、物流中心等需要大容量堆垛，并且要求实现自动化作业的情况。

堆垛方式的选择还需要考虑到仓库的内部布局和设施条件。

需要根据货物的特点、仓库的大小和布局、储存空间的需求等因素进行综合考虑和评估。

在实际应用中，也可以将不同的堆垛方式进行组合，提高堆垛效率和灵活性。

除了以上所述的常见堆垛方式之外，还有一些特殊堆垛方式。

例如，栈板堆垛是将货物放置在木质或塑料栈板上，以便于叉车或其他运输设备的搬运和运输。

特殊货物堆垛是根据货物的特点和要求进行设计和堆垛，例如长形货物的纵向堆垛。

总之，不同的堆垛方式具有各自的特点和适用范围。

冷链仓储配送配套设施设备方案一、项目背景和目标随着冷链物流业的快速发展，冷链仓储配送设施设备的建设和运营变得越来越重要。

本方案旨在提供一套完善的冷链仓储配送配套设施设备方案，以满足冷链物流企业对冷链产品存储和配送的需求。

二、基本设施1.仓储设施：-选址：选择靠近冷链物流产业集中区和交通便利的地点，确保方便的物流供应链。

-仓库面积：根据需求进行合理的规划，包括冷藏库、冷冻库和常温库等不同温度区域的仓储空间。

-保温材料：采用高效保温材料，确保仓库内温度恒定且节能。

2.设备设施：-制冷设备：选择先进的制冷设备，可以根据不同需求调节温度和湿度。

-保鲜设备：为保持冷链产品的质量和新鲜度，需要配备保鲜设备，如棚室式保鲜设备、马克斯勒保鲜设备等。

-配送设备：配备冷藏车辆和运输工具，以确保冷链产品在配送过程中的质量和温度控制。

-安全设备：包括监控系统、消防设施和安全闸口等，以确保仓库的安全。

三、运营管理1.冷链管理系统：建立冷链管理系统，可以通过传感器和监控设备实时监测仓库内的温度、湿度和空气质量等数据，确保冷链产品的质量。

2.温度记录和追溯：建立温度记录和追溯制度，确保冷链产品在整个配送流程中的温度控制，并能够通过系统追溯温度数据和产品质量。

3.人员培训：对管理人员和操作人员进行培训，提高他们对冷藏仓储配送过程的理解和操作能力。

4.库存管理：建立有效的库存管理系统，及时掌握库存情况和产品过期情况，避免库存积压和产品浪费。

四、环保节能1.节能设备：选择具有节能功能的制冷和保鲜设备，减少不必要的能源消耗。

2.太阳能利用：利用太阳能来为仓库供电，减少对传统能源的依赖，并降低能源成本。

3.排污处理：建立适当的废物处理系统和排污处理设施，确保废物的安全处理和排放不对环境造成污染。

五、投资与盈利根据具体情况进行投资规划和盈利预测，包括成本预估、投资回报期和盈利模式等。

可以通过出租仓库空间、提供冷链物流服务和销售冷链产品等方式获得盈利。

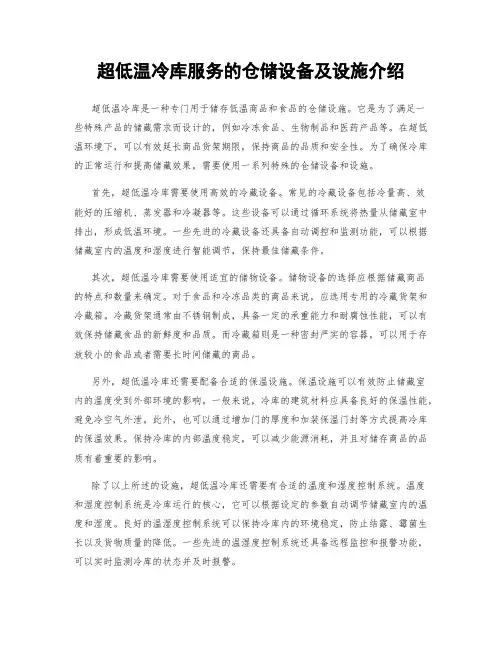

超低温冷库服务的仓储设备及设施介绍超低温冷库是一种专门用于储存低温商品和食品的仓储设施。

它是为了满足一些特殊产品的储藏需求而设计的，例如冷冻食品、生物制品和医药产品等。

在超低温环境下，可以有效延长商品货架期限，保持商品的品质和安全性。

为了确保冷库的正常运行和提高储藏效果，需要使用一系列特殊的仓储设备和设施。

首先，超低温冷库需要使用高效的冷藏设备。

常见的冷藏设备包括冷量高、效能好的压缩机、蒸发器和冷凝器等。

这些设备可以通过循环系统将热量从储藏室中排出，形成低温环境。

一些先进的冷藏设备还具备自动调控和监测功能，可以根据储藏室内的温度和湿度进行智能调节，保持最佳储藏条件。

其次，超低温冷库需要使用适宜的储物设备。

储物设备的选择应根据储藏商品的特点和数量来确定。

对于食品和冷冻品类的商品来说，应选用专用的冷藏货架和冷藏箱。

冷藏货架通常由不锈钢制成，具备一定的承重能力和耐腐蚀性能，可以有效保持储藏食品的新鲜度和品质。

而冷藏箱则是一种密封严实的容器，可以用于存放较小的食品或者需要长时间储藏的商品。

另外，超低温冷库还需要配备合适的保温设施。

保温设施可以有效防止储藏室内的温度受到外部环境的影响。

一般来说，冷库的建筑材料应具备良好的保温性能，避免冷空气外泄。

此外，也可以通过增加门的厚度和加装保温门封等方式提高冷库的保温效果。

保持冷库的内部温度稳定，可以减少能源消耗，并且对储存商品的品质有着重要的影响。

除了以上所述的设施，超低温冷库还需要有合适的温度和湿度控制系统。

温度和湿度控制系统是冷库运行的核心，它可以根据设定的参数自动调节储藏室内的温度和湿度。

良好的温湿度控制系统可以保持冷库内的环境稳定，防止结露、霉菌生长以及货物质量的降低。

一些先进的温湿度控制系统还具备远程监控和报警功能，可以实时监测冷库的状态并及时报警。

此外，为了方便取货和管理，超低温冷库还需要配备相关的货物搬运设备和管理设施。

货物搬运设备包括叉车、运输车等，可以帮助工作人员将货物从冷库移入移出。

冷链物流的主要技术与设备1 主要建筑结构形式（1）土建式冷库。

目前国内在建的数万吨级以上的大型冷库，基本采用的都是土建式冷库，其建筑一般是多楼层，钢筋混凝土结构，在结构内部再用PU夹芯冷库板组装冷库,或使用PU喷涂四周的方式建造。

这种使用PU喷涂的建设方式在国内已使用了40年以上。

（2）装配式冷库。

前几年，装配式冷库在国内一般用于小型拼装冷库,近几年随着钢结构在许多大型建筑中广泛使用，大型的钢结构装配式冷库也在陆续建设。

大型钢结构冷库柱网跨度大、柱子较小、施工周期短,更适合内部物流设备设施的规划，如货架布局、码头设备规划、内部物流动线规划等。

(3）库架合一结构。

随着货架在物流中心的广泛使用,国外一些大量存储的自动冷库、多层高位货架冷库在20～30年前已大量采用库架合一结构进行建设。

同时，在非货架区域配合采用PU夹芯库板拼装在钢结构外侧的施工方式,整体建成室外型冷库。

目前在国内，由于其施工水平、工程细节及精准程度要求较高，在冷库建设方面此种结构方式建造较少.库架合一结构由于物流中心内部没有柱网,可以达到单位面积存量最大化及物流动线最顺畅化。

2 制冷系统（1)制冷系统在冷链物流的投资中占有较大比重。

在冷媒的选择方面，国内主要使的是氨系列或氟系列的冷媒.另外，在较高温层，如12摄氏度作业区,还可规划使用二次冷媒，如冰水或乙二醇。

2)制冷系统是由一系列的设备依统筹组装、安装而来。

一般可区分为：制冷主机（主要包括：机头、压力容器、油分离器、阀件等)、制冷风机（由不同的布局方式及数量、除霜设计方式，进行不同的选择配置，比如：电热除霜、水除霜、热气除霜）、控制系统（由一系列的阀件、感应装置、自控装置及控制等组成）、管路与阀件系统（一般依设计配置）。

(3）与制冷系统配套的还有压力平衡装置、温度感应装置、温度记录装置、电器设备等。

3 存储及相关设备！(1)与常温物流中心相同，冷链物流中心内部存储同样需要各型货架或自动化立体系统(AS/KS）.在国外，食品类商品不允许直接堆叠在地面，必须使用塑料托盘,使用货架存储.各型货架，从自动仓库使用的20多米的高位货架,到拆零拣货使用的流力架,在冷链物流中心均有大量使用。

堆垛机应用场景
堆垛机是一种在仓库、物流中心等场所用于货物存储和搬运的自动化机械设备，它主要用于立体仓库系统中，实现对高层货架上货物的高效存取。

以下是堆垛机典型应用场景：
仓储和物流中心：堆垛机被广泛应用于各类大型仓储设施，通过精确的自动化操作，将托盘或料箱装的货物放入或取出高密度的货架货位，显著提高仓库空间利用率和作业效率。

制造业：在生产线上，堆垛机用于将成品或原材料快速、准确地从生产线转移到指定存储区域，有助于流水线生产的连续性和稳定性。

食品和饮料行业：对于大量需要存储、分拣和配送的食品和饮料产品，堆垛机可以保证高效的物料周转，同时确保卫生标准得到严格遵守。

电子仓储：电子产品的仓储要求精细且安全的操作，堆垛机能够精准控制动作，减少因人为因素导致的电子设备损坏，保障库存电子产品的完整性。

医药行业：在药品和医疗器械仓库中，堆垛机承担着按照严格的温湿度条件和安全管理要求进行货物存储和流转的任务。

机械制造业、汽车制造业：这些行业中涉及大量的零部件存储与调配，堆垛机可有效提升物资管理水平，助力精益生产和供应链管理。

具体到立体仓库中的应用类型，堆垛机包括但不限于以下几种：
有轨巷道堆垛机：适用于高层货架仓库，在巷道内沿轨道运行，完成出入库作业。

双立柱堆垛机和单立柱堆垛机：根据结构设计不同，分别适用于不同的载荷需求和环境条件。

直线运行型堆垛机：仅能在巷道内直线轨道上运行，适合于进出库频率较高、货物吞吐量大的场合。

曲线运行型堆垛机（转轨堆垛机）：能够在巷道间自行转换轨道，具备更高的灵活性和适应性。

以上堆垛机的应用场景体现了其在现代工业及物流领域的重要作用，不断推动着仓储物流向自动化、智能化方向发展。

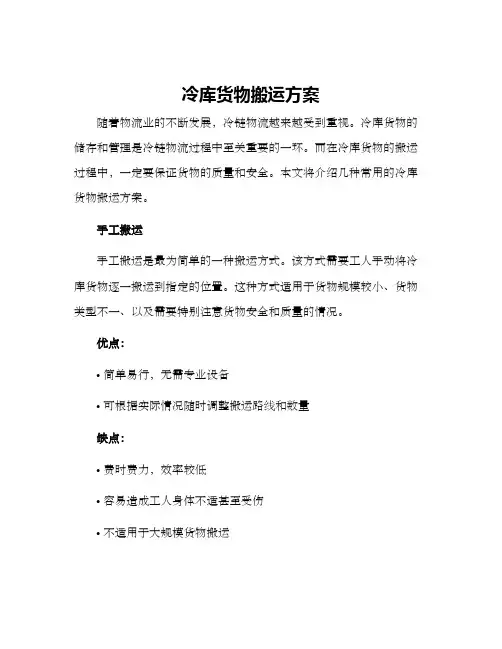

冷库货物搬运方案随着物流业的不断发展，冷链物流越来越受到重视。

冷库货物的储存和管理是冷链物流过程中至关重要的一环。

而在冷库货物的搬运过程中，一定要保证货物的质量和安全。

本文将介绍几种常用的冷库货物搬运方案。

手工搬运手工搬运是最为简单的一种搬运方式。

该方式需要工人手动将冷库货物逐一搬运到指定的位置。

这种方式适用于货物规模较小、货物类型不一、以及需要特别注意货物安全和质量的情况。

优点：•简单易行，无需专业设备•可根据实际情况随时调整搬运路线和数量缺点：•费时费力，效率较低•容易造成工人身体不适甚至受伤•不适用于大规模货物搬运手推式货架手推式货架是一种使用较广泛的搬运设备。

该设备由一个或多个平面货架和一个手推式车架组成，货架可以根据需要调整高低和角度。

手推式货架适用于大规模货物固定搬运，可以提高搬运效率和质量。

优点：•搬运效率高，可大规模搬运货物•货架高低和角度可根据需要调整•适用于冷库货物的长期储存和管理缺点：•搬运过程中需要手推式车架配合，人力消耗较大•货架体积较大，不适用于小型冷库输送带输送带是一种广泛应用于工业生产线和物流运输行业的设备。

它可以将货物沿着固定的轨道进行输送，从而实现全自动化的搬运过程。

在冷库货物的搬运过程中，输送带可以提高搬运效率和减少工人的人力消耗。

优点：•搬运效率高，可以实现全自动化的搬运过程•中小型冷库可以根据需要选择不同的输送带型号•可以实现远距离和大规模的货物转移缺点：•设备成本较高，不适用于规模较小的冷库•输送带的结构复杂，需要专业技术人员进行维护和保养堆垛机堆垛机是一种高效、快捷的货物搬运设备，可以将货物直接从地面或货架上取下或放置。

在冷库货物的搬运过程中，堆垛机可以大大提高搬运效率和减少人力消耗，是一种广泛应用的货物搬运设备。

优点：•搬运效率高，可以大规模搬运货物•操作简便，可以根据需要调整堆垛机的高度和移动路线•可以实现全自动化的搬运过程缺点：•设备成本较高，不适用于规模较小的冷库•堆垛机需要专业人员操作和维护结论综上所述，冷库货物搬运方案的选择应该根据实际情况进行综合考虑。

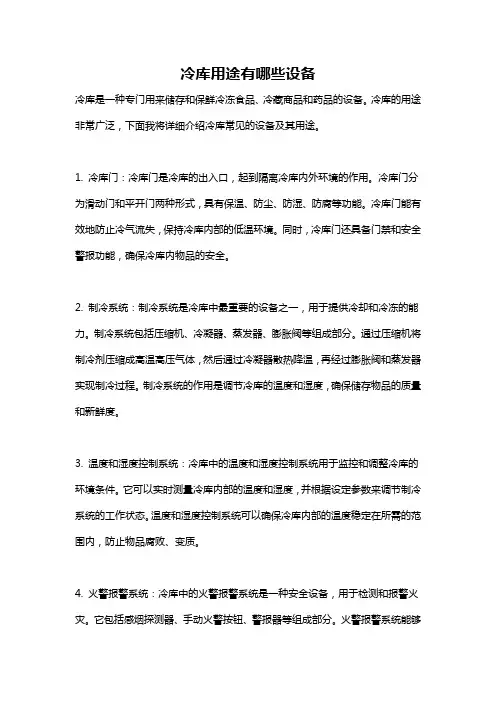

冷库用途有哪些设备冷库是一种专门用来储存和保鲜冷冻食品、冷藏商品和药品的设备。

冷库的用途非常广泛，下面我将详细介绍冷库常见的设备及其用途。

1. 冷库门：冷库门是冷库的出入口，起到隔离冷库内外环境的作用。

冷库门分为滑动门和平开门两种形式，具有保温、防尘、防湿、防腐等功能。

冷库门能有效地防止冷气流失，保持冷库内部的低温环境。

同时，冷库门还具备门禁和安全警报功能，确保冷库内物品的安全。

2. 制冷系统：制冷系统是冷库中最重要的设备之一，用于提供冷却和冷冻的能力。

制冷系统包括压缩机、冷凝器、蒸发器、膨胀阀等组成部分。

通过压缩机将制冷剂压缩成高温高压气体，然后通过冷凝器散热降温，再经过膨胀阀和蒸发器实现制冷过程。

制冷系统的作用是调节冷库的温度和湿度，确保储存物品的质量和新鲜度。

3. 温度和湿度控制系统：冷库中的温度和湿度控制系统用于监控和调整冷库的环境条件。

它可以实时测量冷库内部的温度和湿度，并根据设定参数来调节制冷系统的工作状态。

温度和湿度控制系统可以确保冷库内部的温度稳定在所需的范围内，防止物品腐败、变质。

4. 火警报警系统：冷库中的火警报警系统是一种安全设备，用于检测和报警火灾。

它包括感烟探测器、手动火警按钮、警报器等组成部分。

火警报警系统能够及时发现冷库内的火灾，通过警报器发出警报，提醒工作人员采取应急措施，并通知相关部门进行处理，确保人员安全和冷库物品的保护。

5. 轨道和叉车：冷库内部的货物搬运通常需要使用轨道和叉车等设备。

轨道系统可以将货物从一个地方运送到另一个地方，提高搬运效率。

叉车是一种用于搬运和堆垛货物的机动车辆，能够将货物从货架上提起，并放置到指定位置。

轨道和叉车的使用可以更加方便和快速地进行货物的搬运和存储。

6. 照明系统：冷库内的照明系统用于照明冷库的工作区域。

由于冷库的环境温度低，光线相对较暗，使用适宜的照明设备可以提供充足的照明，方便工作人员进行操作和管理。

照明系统通常采用防爆和防潮设计，确保其在低温环境下的安全和可靠性。

堆垛机一、概念堆垛机是立体仓库中最重要的起重运输设备，是代表立体仓库特征的标志。

运用这种设备的仓库最高可达40m。

大多数在10～25m之间。

主要用途是在立体仓库的巷道间来回穿梭运行。

将位于巷道口的货物存入货格。

或将货格中的货物取出运送到巷道口。

这种设备只能在仓库内运行。

还需配备其他设备让货物出入库。

二、分类1）按照有无导轨可分为有轨堆垛机和无轨堆垛机。

2）按照高度不同可分为低层型、中层型和高层型。

低层型堆垛机是抬起升高度在5m以下，主要用于分体式高层货架仓库及简易立体仓库中;中层型堆垛机是指起升高度在5m—15m之间，高层型堆垛机是指起升高度在15m以上，主要用于一体式的高层货架仓库中。

3）按照自动化程度不同可分为手动、半自动和自动堆垛机。

手动和半自动堆垛机上带有司机室，自动堆垛机不带有司机室，采用自动控制装置进行控制，可以进行自动寻址、自动装卸货物。

4）按照用途不同堆垛机可分为桥式堆垛机和巷道堆垛机。

无轨巷道堆垛机又称为高架叉车，是一种变形叉车。

其机动性比巷道式堆垛机好。

无轨巷道式堆垛机可分为上人式和不上人式两种，驾驶舱随门架同时上升称为上人式，优点是在任何高度都可以保持水平操作视线，保证最佳视野以提高操作安全性。

同时由于操作者可以触及货架任何位置的货物，故可以同时用于拣货及盘点作业。

有轨巷道堆垛机，是指可以在较窄的巷道内作业的堆垛机，具有一个升降轨道，堆垛机在轨道上上下升降运行。

有轨堆垛机根据金属结构可以分为：单立柱和双立柱式两种。

有轨堆垛机可以在立柱上进行多面旋转，堆高的高度在6-24米。

有轨堆垛机占地面积很小，大大提高了仓库内的面积和空间的利用率，利于仓库自动化的运行和管理三、巷道式堆垛机1、按结构式分类(1)单立柱式堆垛机金属结构由一根立柱和上、下横梁组成(或仅有下横梁)；自重较轻，但刚性较差。

一般用于起重量2吨以下，起升高度不大于16米的仓库。

(2)双立柱式堆垛机金属结构由两根立柱和上、下横梁组成一个刚性框架；刚性好，自重较单立柱大。

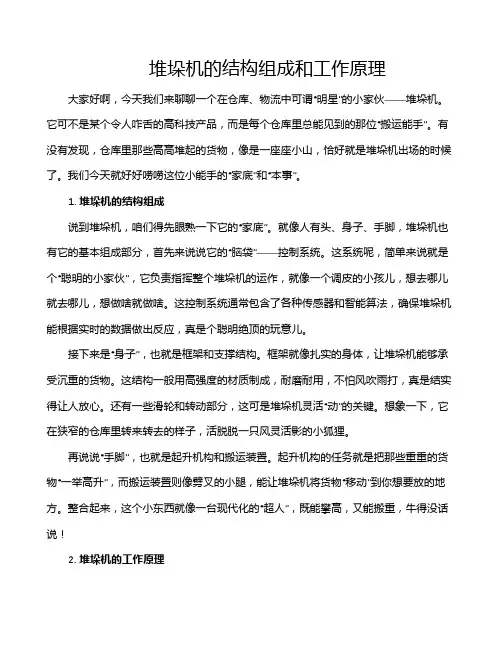

堆垛机的结构组成和工作原理大家好啊，今天我们来聊聊一个在仓库、物流中可谓“明星”的小家伙——堆垛机。

它可不是某个令人咋舌的高科技产品，而是每个仓库里总能见到的那位“搬运能手”。

有没有发现，仓库里那些高高堆起的货物，像是一座座小山，恰好就是堆垛机出场的时候了。

我们今天就好好唠唠这位小能手的“家底”和“本事”。

1. 堆垛机的结构组成说到堆垛机，咱们得先眼熟一下它的“家底”。

就像人有头、身子、手脚，堆垛机也有它的基本组成部分，首先来说说它的“脑袋”——控制系统。

这系统呢，简单来说就是个“聪明的小家伙”，它负责指挥整个堆垛机的运作，就像一个调皮的小孩儿，想去哪儿就去哪儿，想做啥就做啥。

这控制系统通常包含了各种传感器和智能算法，确保堆垛机能根据实时的数据做出反应，真是个聪明绝顶的玩意儿。

接下来是“身子”，也就是框架和支撑结构。

框架就像扎实的身体，让堆垛机能够承受沉重的货物。

这结构一般用高强度的材质制成，耐磨耐用，不怕风吹雨打，真是结实得让人放心。

还有一些滑轮和转动部分，这可是堆垛机灵活“动”的关键。

想象一下，它在狭窄的仓库里转来转去的样子，活脱脱一只风灵活影的小狐狸。

再说说“手脚”，也就是起升机构和搬运装置。

起升机构的任务就是把那些重重的货物“一举高升”，而搬运装置则像劈叉的小腿，能让堆垛机将货物“移动”到你想要放的地方。

整合起来，这个小东西就像一台现代化的“超人”，既能攀高，又能搬重，牛得没话说！2. 堆垛机的工作原理接下来就是堆垛机的“本事”，它是怎么工作的呢？想像一下，你在操作堆垛机，首先，你的“聪明脑袋”会接收到指令，比如“把那箱子放上去！”然后，控制系统就像消费快递的小哥，立马开始计算如何最有效率地完成这个任务。

堆垛机一开始会慢慢接近货物，然后就开始动起来，就像你的脚步轻快地走向目标。

它的轮子转呀转，简直就像在“踩摩托”！当它靠近的时候，起升机构就会悄悄抬升，真是“节节高升”的节奏。

此时，货物被装置“小手”牢牢夹住，准备移送到指定位置。
