IC卡刷卡水表安装使用说明

智能IC卡水表说明创展同成IC卡智能水表，是近年来为适应自来水公司实行自动化管理而研制开发的一种新型自动计费器具。

该产品的问世，极大的方便了广大用户，既免去了自来水公司上门抄表的麻烦，又杜绝了社会上一些不法分子的不良行为，是用户的保护神，为供水部门的科学管理，公正合理，量器控制现代化提供了有力的技术支持。

产品已通过国家计量批准，是响应国家节水政策，为用户服务的最佳计量器具。

一、概述创展同成系列IC卡智能水表是一种以接触式智能加密卡（以下简称IC卡）为媒介，在售水管理系统与IC卡智能水表之间传递数据，使智能水表根据用户预付费水量对用户用水进行有效控制-输入水量自动开阀供水，剩余水量不足时，阀门将自动关断一次并提示用户购水，水用尽阀门自动关断，并具有汉字显示，实现了先付费后用水的预付费功能。

二、主要技术参数计量等级：B级压力损失：≤0.10 MPa工作电压：DC3.6V工称压力：≤1.0MPa动态工作电流：350µA左右静态工作电流：≤10µA显示方式：LCD液晶显示显示范围：0-999999.99m3阀门动作时间：≤55阀门耐用性：大于6000次IC卡使用寿命：≥10万次显示分辩率：0.1 m3电池设计寿命：≥8年常用口径：DN15，DN20，DN25计量单位：10L计量精度：电子部分为：±1%综合精度：±2% IC卡数据加密高次函数运算加密外形尺寸： 口径 连接 螺纹 长 宽 高mmDN15 G3/4B 165 82 110 DN20G1B19582110三、 功能说明液晶所有显示：3.1购水功能3.1.1首次插入用户卡后，水表显示：同时开阀3.1.2随后依次显示剩余水量和累计用水量：（用户可以随时插入用户卡查询剩余水量和累计用水量）每屏显示时间3秒，显示完成后用户可以把卡拿走 3.2限购功能用户的水表内存在大量的水时，超过了设定的充值限时，用户购水后插表会出现下列显示：3.3报警功能：用户使用水量减少到报警水量时或者到零时，水表会自动关阀，并出现如下提示：当剩余水量大于零时，插入用户卡可以开阀继续用水。

智能IC卡水表使用操作流程及说明
敬请使用者严格按本流程正确使用IC卡水表，如不按使用流程操作，造成损失责任自负！
一、液晶显示屏示意图:
1
2、插卡显示卡中余额，使用过程中“升”字会闪烁显示用水信号，金额会递减显示计费
扣款过程：
3、卡上金额用完为零元时如下显示：
二、IC卡水表插卡用水操作流程：
第一步：打开出水水龙头，把IC卡垂直插入卡槽感应区内不要拿开，卡片一定要完全正确放入卡槽内，IC卡水表即开始扣费出水。

（IC卡放入卡槽正常用水）（IC卡任何时候严禁放在水表的上面，
造成损失责任自负，如上图所示）
第二步：要停止用水时把IC卡从卡槽拿开即可，IC卡从卡槽拿开后严禁放在水表的表面任何地方，造成损失责任自负。

（用水完成，从卡槽拿开卡片）
●温馨提示：如果在洗澡过程中关闭花洒/阀门停止用水，IC卡仍留在卡槽内，IC卡水表会在32秒后缺水报警提示，如需继续用水，从卡槽将卡拿开，再次放入卡槽内即可正常开阀用水。

◆注意事项：
1、本水卡不作挂失，请妥善保管。

2、如果不用热水时请不要拿卡到感应区上乱刷卡或随便放置在水表表
面，所造成损失自负。

（如图1）
3、严禁把任何生活用品放在IC卡水表上面（如图2）：
（图1）（图2）。

IC卡刷卡水表安装使用说明我们生活中的水表都是用来计量流经自来水管道水的体积总量的仪表，适用于单向、非脉冲水流。

智能IC卡（冷水、热水、纯净水）水表以自来水行业最常用，无故障，普通湿式水表为母体表，采用国际上最新微功耗，超大型大规模集成电脑芯片模块，以高集成化工业手段而设计制造的可靠电子控制器，配以本公司研发的超低功耗，大扭距输出的无压损电机控制阀等相结合生产制造的新一代智能化水表，是集预付费，自动计费，报警及防止不当使用等功能于一体的高品质产品。

无论是顺水水表厂家还是其他的水表厂家，IC卡刷卡水表都具有计量准确，性能可靠，结构先进等特点，产品性能指标符合建设部CJ/133—2001标准和本企业标准，主要用于住宅和企业用水的计量与收费工作，该水表是以自来水公司和房产物业公司等水管部门现代管理的理想计量收费器具。

一、主要技术性能：1．被测水温：0o—30oC（热水表30oC-90 oC）2．水表的公称压力1MPa3．流量表：4．水表的最大允计误差：从包括最小流最qmin至不包括分界流量（qt）的低区±5%包括分界流量（qt）至包括过载流量（qs）的高区±2%。

5．管道的水压度大于0.02 MPa.二、使用说明：IC卡智能冷水表计量和监控数据是通过水表和液晶显示并用IC卡传递数据。

A显示水量体积单位： m.3B显示容量为四位整数，一位小数。

C 特定状态显示内容为：“本次购量”，“剩余用量”，“累计用量”，“阀关”,“阀开”，“交费”“换电池”，“限制本次购量”，“卡错”，“攻击”，“换电池”，“E-01[EE错]”，“E-03[受磁攻击]”，“E-07[内部电池电压过低]”。

1．显示“本次购量”：即本次使用用户卡购买的水量，将卡插入IC卡槽内即显示“本次购量XXXM”，然后会累加到原来剩余用量。

2．显示“剩余用量”。

即每次插用户卡或到显示报警水量时，均显示“剩余用量XXXM”。

IC卡智能水表使用说明书三篇篇一：IC卡智能水表使用说明书一、用途及适用范围本企业生产制造的LXSZ（R）-15/20型IC卡智能水表是以旋翼式多流束水表（铜壳）为基表，适用于单向、非脉冲水流。

产品性能指标符合GB/T 778.1-1996《冷水水表》国家标准和CJ/T 133-20XX《IC卡冷水水表》建设部标准，热水水表还符合JB/T 8802-1998《热水水表》机械部标准。

主要用于住宅和企事业用水的计量与收费工作，热水水表独有的热量测量功能○1可以为合理收费提供科学的、定量的依据，是自来水公司和房产物业公司等自来水收费管理部门现代化管理的理想计量收费器具。

注：LXSZ型为IC卡智能冷水水表；LXSZR型为IC卡智能热水水表（包括具备热量测量功能和不具备热量测量功能两种热水水表）。

二、功能及特点✧一户一卡✧具有预付费功能✧电子采样，计量准确、精确度高、性能稳定、安全可靠✧LCD汉字显示功能✧具有余量不足报警功能✧具有防窃水功能✧具有电池欠压保护功能✧具有阀门自动维护功能✧具有数据回抄功能✧具有赊欠功能✧多种事件记录功能，12个月用水量、最近100天用水量记录功能✧最近100天热量记录功能○1✧内置精确时钟，可实现阶梯收费（配合管理软件）✧支持水、电、气、热“一卡通”功能三、主要技术参数原理框图如下：注：冷水表不具备测温元件。

控制器通过安装在基表上的电子发讯装置采集基表的水量脉冲信息，换算成为相应的用水量。

（热水水表基表上安装有数字温度传感器，用于测量热水温度，环境水温可以预先设定，通过用水量和用水温度可以积算出用热量○1。

）IC 卡作为信息载体，可以用于设置表内参数、充值、回读表内信息或者发出特定的控制指令。

LCD 显示水表状态、水量信息。

电机和减速机构用于控制阀门。

电池提供能源。

五、使用 水表显示说明请换电池干扰开关购余总断线月请充值泄漏数值显示：冷水表显示6位整数，1位小数；热水表显示4位整数，3位小数； 时间显示：第一位显示上“-”表示年、月、日；第一位显示下“-”表示时、M 3 ℃kWh○1 ○1分、秒；“8”：1到8表示分表号，“0”表示未开户（不显示表明未做系统设置）；请换电池：电池电压低，需要更换电池；请换电池：电池电压过低，已进入关阀保护模式；请充值：剩余水量小于预设报警水量，提示用户及时充值；请充值：可用水量为零，进入关阀保护模式；月：当月用量总：总用量购：本次购量余：表内余量▲：指示计量单位；：阀门处于人为控制状态，含强制开关阀、维护开关阀、测试开关阀；开：阀门处于打开状态；关：阀门处于关闭状态；泄漏：水表处于泄漏状态；断线：水量传感器断线（或者温度传感器断线○1），进入关阀保护模式；干扰：违规操作表计或水量传感器损坏，进入关阀保护模式。

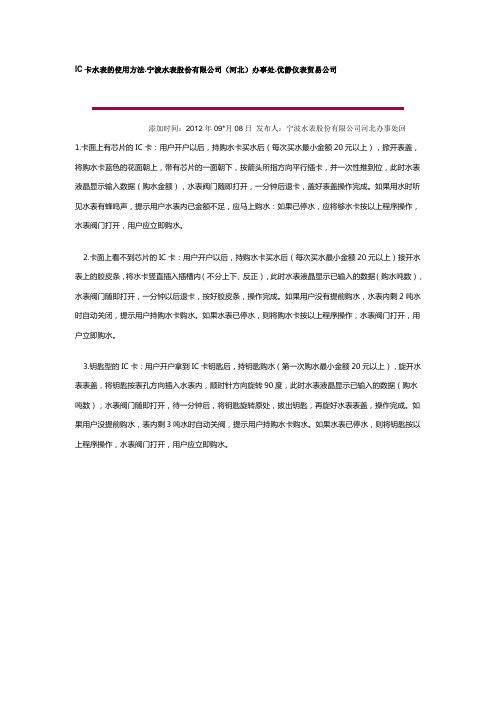

IC卡水表的使用方法.宁波水表股份有限公司（河北）办事处.优静仪表贸易公司
添加时间：2012年09*月08日发布人：宁波水表股份有限公司河北办事处回
1.卡面上有芯片的IC卡：用户开户以后，持购水卡买水后（每次买水最小金额20元以上），掀开表盖，将购水卡蓝色的花面朝上，带有芯片的一面朝下，按箭头所指方向平行插卡，并一次性推到位，此时水表液晶显示输入数据（购水金额），水表阀门随即打开，一分钟后退卡，盖好表盖操作完成。

如果用水时听见水表有蜂鸣声，提示用户水表内已金额不足，应马上购水：如果已停水，应将够水卡按以上程序操作，水表阀门打开，用户应立即购水。

2.卡面上看不到芯片的IC卡：用户开户以后，持购水卡买水后（每次买水最小金额20元以上）接开水表上的胶皮条，将水卡竖直插入插槽内（不分上下、反正），此时水表液晶显示已输入的数据（购水吨数），水表阀门随即打开，一分钟以后退卡，按好胶皮条，操作完成。

如果用户没有提前购水，水表内剩2吨水时自动关闭，提示用户持购水卡购水。

如果水表已停水，则将购水卡按以上程序操作，水表阀门打开，用户立即购水。

3.钥匙型的IC卡：用户开户拿到IC卡钥匙后，持钥匙购水（第一次购水最小金额20元以上），旋开水表表盖，将钥匙按表孔方向插入水表内，顺时针方向旋转90度，此时水表液晶显示已输入的数据（购水吨数），水表阀门随即打开，待一分钟后，将钥匙旋转原处，拔出钥匙，再旋好水表表盖，操作完成。

如果用户没提前购水，表内剩3吨水时自动关阀，提示用户持购水卡购水。

如果水表已停水，则将钥匙按以上程序操作，水表阀门打开，用户应立即购水。

尊敬的用户您好：在安装使用本表以前请先详细阅读说明书！IC卡水表使用说明书1、概述海伟智能卡系列预付费智能水表,是我厂按照CJ/T133-2007标准，采用领先设计理念,独立研发的预付费水表。

稳定可靠,计量精确，安装、维护方便，使用寿命长等特点。

配机械、液晶双显示，使用户消费更直观,操作更简便。

2、服务承诺凡购买我公司的智能水表，在约定保修期内（没有协议按两年执行），对安装合理，使用正确，因质量引起的故障和损坏，在保证封印完整的情况下我公司负责维修调换。

3、IC卡使用3.1、插卡时芯片朝上，根据箭头所示插入深度约卡的三分之一。

3.2、每次插卡约5秒再拔出，每次插卡间隔大于1分钟。

3.3、水卡是传递水表数据的媒介，应妥善保管，如有遗失请及时到售水部门补卡。

3.4、用户购水后将卡插入水表，卡上数据一次性输入表内，用户应观察水表显示，确认是否将卡上购水量写入水表，如有异常请及时找相关部门处理。

3.5、为延长水表的使用寿命，请不要将卡一直插在水表上。

3.6、一表一卡，用户卡严禁转借、混用，以免对您或他人造成不必要的损失和麻烦。

4、购水说明4.1、为确保安装后即可供水, 新表中预留水量3元（吨)，（第一次充值时自动清零）。

4.2、用户持IC卡到售水部门购水,然后将IC卡插入表中,屏幕依次显示：4.3、该系列水表具有金额不足报警功能，水表剩余＿元时水表关阀提示，并显示请充值，此时用户插卡可继续用水；等剩余金额(水量)为0时必须重新购水后才能用水。

表示：本次购水100.00元 阀门状态：开表示：剩余180.00元剩余（180）=交费前剩余（80）+本次购水（100） 阀门状态：开表示：水表单价：2.93元/吨 阀门状态：开表示：水表总累计用水60.5吨表示：水表当月用水10.10吨打开4.4、如果发现水表工作异常，可插卡观察水表故障显示，并及时通告管理部门。

5、主要技术参数：5.1、产品执行标准：CJ/T133-20075.2、计量等级：2级5.3、量程比:Q3/Q1=100；5.4、压力损失（△P）：≤0.063MPa5.5、最大允许压力（MAP）:1.0MPa5.6、最大允许误差（MPE）：低区（Q1≤Q＜Q2）最大允许误差为±5%；水温在0.1至30℃时高区（Q2≤Q≤Q4）的最大允许误差±2%，水温超过30℃时高区（Q2≤Q≤Q4）的最大允许误差±3%。

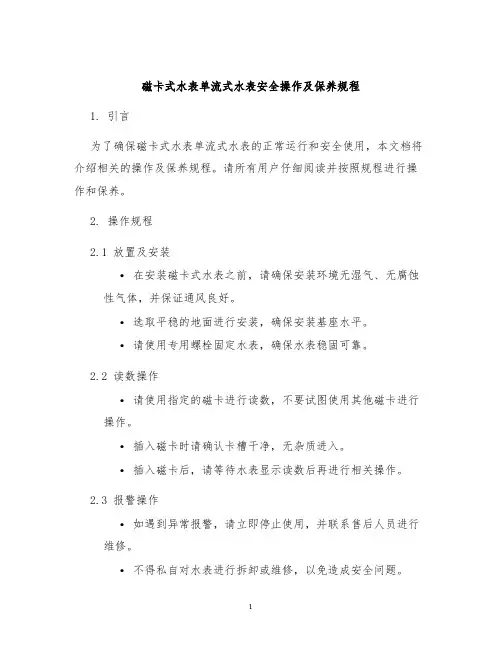

磁卡式水表单流式水表安全操作及保养规程1. 引言为了确保磁卡式水表单流式水表的正常运行和安全使用，本文档将介绍相关的操作及保养规程。

请所有用户仔细阅读并按照规程进行操作和保养。

2. 操作规程2.1 放置及安装•在安装磁卡式水表之前，请确保安装环境无湿气、无腐蚀性气体，并保证通风良好。

•选取平稳的地面进行安装，确保安装基座水平。

•请使用专用螺栓固定水表，确保水表稳固可靠。

2.2 读数操作•请使用指定的磁卡进行读数，不要试图使用其他磁卡进行操作。

•插入磁卡时请确认卡槽干净，无杂质进入。

•插入磁卡后，请等待水表显示读数后再进行相关操作。

2.3 报警操作•如遇到异常报警，请立即停止使用，并联系售后人员进行维修。

•不得私自对水表进行拆卸或维修，以免造成安全问题。

2.4 停用操作•如需停用磁卡式水表，请将停用申请提交给相关部门，并按照相关规定进行操作。

3. 保养规程3.1 清洁•定期对磁卡式水表进行清洁，使用湿布擦拭，不可使用水或化学溶液直接喷洒。

•避免使用尖锐物品对水表进行清洁，以免刮伤水表外壳。

3.2 定期检查•定期检查水表的密封情况，如有发现损坏或老化，请及时更换密封件。

•定期检查水表的外壳是否完好，如有破损请及时维修或更换。

3.3 防止冻结•在寒冷的冬季，如遇到严寒气温，请采取措施防止水表结冰。

可以使用加热设备或绝热材料保持水表温暖。

3.4 定期校准•请定期使用专门的校准设备对磁卡式水表进行校准，保证水表的准确性。

4. 注意事项•不得私自改变磁卡式水表的参数设置，以免影响使用效果。

•避免将水表暴露在阳光直射、潮湿或腐蚀性气体环境中。

•若遇到无法解决的故障或问题，请联系售后人员进行维修或咨询。

结论以上所述为磁卡式水表单流式水表的安全操作及保养规程。

请用户严格按照规程进行操作和保养，以确保磁卡式水表的正常运行和个人安全。

如有疑问或需要帮助，请及时联系相关部门或售后服务。

欢迎您使用IC卡智能水表。

此水表基表采用防滴漏水表，计量精准，且具有防磁、防潮、防静电、抗干扰、抗振动、低电压使用，安全可靠等特点。

给您和供水部门带来方便。

使用前请详细阅读此说明书。

一、安装1．安装此表时，应离地面有合适高度（建议不低于1.2m）,四周应留合理空间，以便插卡、读数、维修、更换电池。

2. 此表为电子仪表，为创造良好的使用环境，请不要将其安装在淋浴器、盥洗盆下、油烟熏烤等地方，以避免忘记压下卡座时异物进入卡座和其它不良影响。

3. 水表安装时，表壳上的箭头方向必须与水流方向一致，安装必须水平。

4. 安装预留尺寸必须符合水表外形尺寸安装要求。

预留尺寸不足会造成水表外壳受拉力损坏。

5. 必须先将管道内石子、泥沙、麻丝等杂物冲洗干净后，才能安装水表，以免造成产品故障。

二、安装电池1．采用6V锂电池，电量不足时，液晶屏会显示电量不足或（及）有连续的蜂鸣声，并伴有停水。

2．需更换电池时，请通知维修部门或售水管理部门。

更换电池后，水表会自动恢复原有数据，正常供水。

3．装入电池时，若电池与电极接触不良，会无检测过程显示（见‘五、液晶显示器’第2条），如显示随即字码、全屏显示、直接显示剩余水量，此时待蜂鸣后取出电池重新安装即可。

三、购水与开关1．当剩余水量显示为“0”时，水阀会自动关闭，提醒您购水。

此时将IC卡插入，可透支使用3m³。

购水插卡后，将自动减抵透支水量。

当购水量不大于3m³时，不抵减透支量，此时，透支量未清除，不能再次透支。

2．当IC卡水表受到磁攻击时，阀门会自动关闭；消除磁攻击后，插卡即可开阀。

3．当意外关阀时，插卡一次即可开启，此时允许使用的水量有限，请及时与管理部门联系。

四、IC卡1．新开用户持IC卡到售水部门注册登记及购水。

IC卡插表后，表卡一一对应，自动识别，不可互换。

2．IC卡不能累积购置，应将卡中已充值输入表后，方可进行下次购置。

3．插入IC卡时，请注意将IC卡面（芯片）朝下（与IC卡上说明不一致时以本说明书为准），沿卡上标注的箭头方向插卡。

ic智能水表的使用方法一、安装前的准备1.1了解水表的基本构造咱先得知道ic智能水表长啥样儿，它就像一个小管家，有表体、表头、电子显示部分，还有那关键的ic卡感应区域。

这表头呢，就像是它的大脑，控制着整个水表的运行。

电子显示部分能清楚地告诉咱用水量等信息。

1.2选择合适的安装位置这安装位置可不能马虎。

要找个干燥、通风又方便咱查看和操作的地儿。

可别把它放在那种潮湿阴暗的角落，就像人不能住在潮湿的地下室一样，水表也不喜欢那样的环境。

而且周围不能有太多障碍物，得让它“呼吸”顺畅，这样它才能好好工作。

二、安装过程2.1专业安装这安装最好是找专业的师傅来干。

他们就像老工匠一样，手法熟练。

安装的时候要确保水表水平，就像桌子要放平稳一样。

如果装歪了，那可就像瘸腿走路，走不稳当，可能会影响水表的计量准确性。

2.2安装后的检查安装完了，咱得仔细检查检查。

看看各个接口有没有漏水的情况，这就好比检查房子有没有漏水的地方一样重要。

要是漏水，那可就是浪费水资源，还可能让咱多掏腰包。

三、使用方法3.1首次使用首次使用的时候，得把ic卡插到水表的感应区域，就像给它一个“通行证”。

这个时候，水表会自动读取卡上的信息，然后就可以正常使用水了。

这就好比新员工入职，得先登记信息一样。

3.2日常使用在日常使用中，咱用水的时候就正常用。

每次用水的量都会被水表精确地记录下来。

当水表的电子显示部分提示水量不足的时候，就像汽车快没油了一样，咱就得赶紧去充值了。

充值完了，再把卡插到水表感应区，把新的水量信息读进去。

3.3特殊情况要是遇到水表出现故障，比如说显示不正常或者不读卡了，别慌。

这时候就像人生病了一样，咱得找专业的维修人员来看看。

可别自己乱捣鼓，不然可能会把小问题变成大问题，那就得不偿失了。

四、维护保养4.1定期清洁要定期给水表做清洁。

就像咱打扫房间一样，把水表表面的灰尘啥的擦一擦。

这样它就能清楚地显示信息，也能减少故障的发生。

4.2避免外力撞击要小心保护水表，避免外力撞击它。

地址：河北省石家庄市裕华区赵卜口工业园区 邮编：050025
智能水表品质服务第一品牌

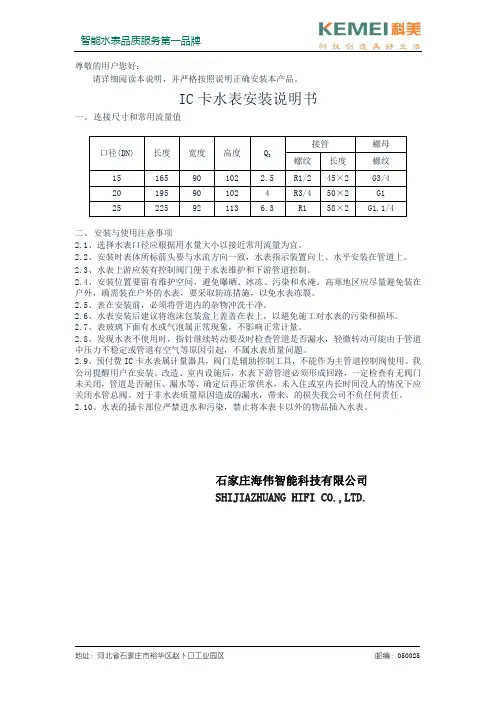

尊敬的用户您好：
请详细阅读本说明，并严格按照说明正确安装本产品。

IC 卡水表安装说明书
一、 连接尺寸和常用流量值
二、 安装与使用注意事项
2.1、选择水表口径应根据用水量大小以接近常用流量为宜。

2.2、安装时表体所标箭头要与水流方向一致，水表指示装置向上、水平安装在管道上。

2.3、水表上游应装有控制阀门便于水表维护和下游管道控制。

2.4、安装位置要留有维护空间，避免曝晒、冰冻、污染和水淹。

高寒地区应尽量避免装在户外，确需装在户外的水表，要采取防冻措施，以免水表冻裂。

2.5、表在安装前，必须将管道内的杂物冲洗干净。

2.6、水表安装后建议将泡沫包装盒上盖盖在表上，以避免施工对水表的污染和损坏。

2.7、表玻璃下面有水或气泡属正常现象，不影响正常计量。

2.8、发现水表不使用时，指针继续转动要及时检查管道是否漏水，轻微转动可能由于管道中压力不稳定或管道有空气等原因引起，不属水表质量问题。

2.9、预付费IC 卡水表属计量器具，阀门是辅助控制工具，不能作为主管道控制阀使用。

我公司提醒用户在安装、改造、室内设施后，水表下游管道必须形成回路，一定检查有无阀门未关闭，管道是否耐压、漏水等，确定后再正常供水，未入住或室内长时间没人的情况下应关闭水管总阀。

对于非水表质量原因造成的漏水，带来、的损失我公司不负任何责任。

2.10、水表的插卡部位严禁进水和污染，禁止将本表卡以外的物品插入水表。

石家庄海伟智能科技有限公司 SHIJIAZHUANG HIFI CO.,LTD.。
