有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计

习题020501 用等价类划分法设计8位长数字类型用户名登录操作的测试用例，应该分成( )个等价区间。

A. 2B. 3C. 4D. 6输入数据预期结果合法位数不足位数过长abcdefgh 非法字符0502输入数据预期结果!@#$%^&() 合法（无字符）位数过短12736…2179(共256位) 位数过长/?|\ 非法字符0503输入数据预期结果20 合法13 年龄小于范围41 年龄大于范围abcd 非法字符0504 某工厂招工，规定报名者年龄应在20周岁——39周岁之间，即出生年月不得早于1960年7月，不晚于1979年6月。

报名程序具有自动检验输入数据的功能，如果出生年月不属于输入数据预期结果1966.06 合法1960.06 时间过早1980.01 时间过晚一九六五年七月非数字19777 少于6位多余6位大于12小于10505 新浪邮箱名，其输入要求如下：1. 4~16个字符2. 支持英文小写、数字、下划线3. 不支持全部为数字或下划线输入数据预期结果qq_fhg 合法全为数字______ 全为下划线@#￥%……&* 非法字符0个不可为空fwhflwenfklwjwjfilwjksfm 字符大于161df 字符小于4AAAAAAAA 全为大写0506用等价类划分法设计下面的测试用例：有一个报表系统，要求用户输入要处理的报表的日期，假设日期的范围为2000年1月到2020年12月。

如果用户输入的日期不在这个范围内，则显示错误码信息，并且此系统规定日期由年月六位数字组成，前4为代表年，后两位代表月。

输入数据预期结果合法时间过早时间过晚abng2432 非法字符月份小于1月份大于1220001 长度小于6长度大于62）根据1）中的等价类表，设计能覆盖所有等价类的测试用例。

要求包括输入数据和预期输出，并指出各个测试用例所能符合的等价类编号0507 NextDate 函数包含三个变量：month 、day 和year ，函数的输出为输入日期后一天的日期。

一、测试项要求如下：有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。

其规格说明如下：若投入5角钱或1元钱灯是亮的，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红二、分析以上要求，得出原因和结果：原因：1、售货机有零钱找2、投入1元钱3、投入5角钱4、选择橙汁5、选择啤酒结果：21、售货机“零钱找完”灯亮22、退还1元钱23、找回5角钱24、送出橙汁饮料25、送出啤酒饮料三、因果图如下：思路：逐个分析条件，看它与其它哪些条件之间有制约关系，都会影响哪些结果，把这种制约影响关系画出四个角度着手画因果图。

又由于条件1为真和为假时导致的结果不同，所以为真和为假两种情况下的因果图都要画出来，否因果图中出现的中间节点为：11、需要找回5角钱12、选择了橙汁或啤酒13、售货机能够找出5角钱14、钱已结清，可以送出饮料四、根据因果图画出判定表1、条件2、3不能同时为1123456789101有零钱找1111111111四、根据状态图完成判定表12=or(4,5)11=and(2,12)13=and(1,11)14=or(3,13)21=not(1)22=and(11,not(1))23=1324=and(4,14)五、将这16条规则分别转化测试用例其它用例略1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。

当售货机没有零钱找，则一个显示〖零零钱找，则显示〖零钱找完〗的红灯不会亮，在送出饮料的同时退还5角硬币。

系画出来，直到所有条件都被分析、所有结果都被覆盖。

本例中，条件1、2、4；1、2、5；3，4；3，5之间存在情况下的因果图都要画出来，否则覆盖不到所有结果。

1234567892012345678111111000000000000示〖零钱找完〗的红间存在制约关系，从这。

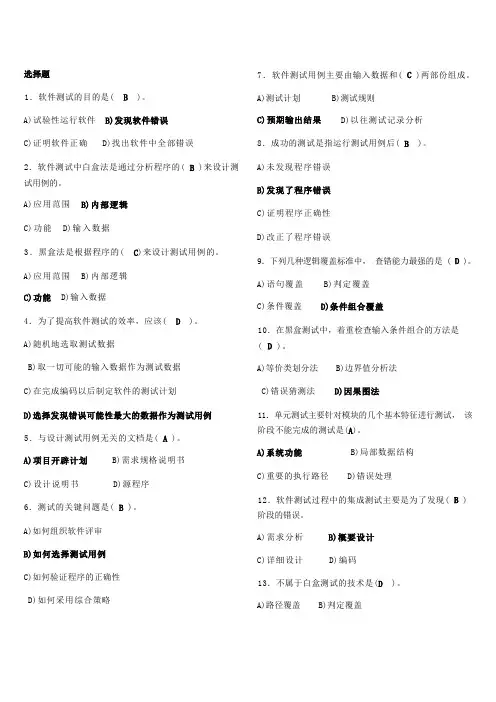

1．软件测试的目的是。

A)试验性运行软件C)证明软件正确 D)找出软件中全部错误2．软件测试中白盒法是通过分析程序的来设计测试用例的。

A)应用范围C)功能 D)输入数据3．黑盒法是根据程序的来设计测试用例的。

A)应用范围 B)内部逻辑输入数据4．为了提高软件测试的效率，应该。

A)随机地选取测试数据B)取一切可能的输入数据作为测试数据C)在完成编码以后制定软件的测试计划5．与设计测试用例无关的文档是。

需求规格说明书C)设计说明书 D)源程序6．测试的关键问题是。

A)如何组织软件评审C)如何验证程序的正确性D)如何采用综合策略7．软件测试用例主要由输入数据和两部份组成。

A)测试计划 B)测试规则以往测试记录分析8．成功的测试是指运行测试用例后。

A)未发现程序错误C)证明程序正确性D)改正了程序错误9．下列几种逻辑覆盖标准中，查错能力最强的是。

A)语句覆盖 B)判定覆盖C)条件覆盖10．在黑盒测试中，着重检查输入条件组合的方法是。

A)等价类划分法 B)边界值分析法C)错误猜测法11．单元测试主要针对模块的几个基本特征进行测试，该阶段不能完成的测试是。

局部数据结构C)重要的执行路径 D)错误处理12．软件测试过程中的集成测试主要是为了发现阶段的错误。

A)需求分析C)详细设计 D)编码13．不属于白盒测试的技术是。

A)路径覆盖 B)判定覆盖C)循环覆盖14．集成测试时，能较早发现高层模块接口错误的测试方法为。

自底向上渐增式测试 C)非渐增式测试 D)系统测试15．使用白盒测试方法时，确定测试数据应根据和指定的覆盖标准。

程序的复杂度C)使用说明书 D)程序的功能16．程序的三种基本结构是。

A)过程子、程序、分程序C)递归、堆栈、队列 D)调用、返回、转移17．软件调试的目的是排除存在错误的可能性C)对错误性质进行分类 D)统计出错的次数18．下面说法正确的是。

A)经过测试没有发现错误说明程序正确B)测试的目标是为了证明程序没有错误D)成功的测试是没有发现错误的测试20．发现错误能力最弱的是。

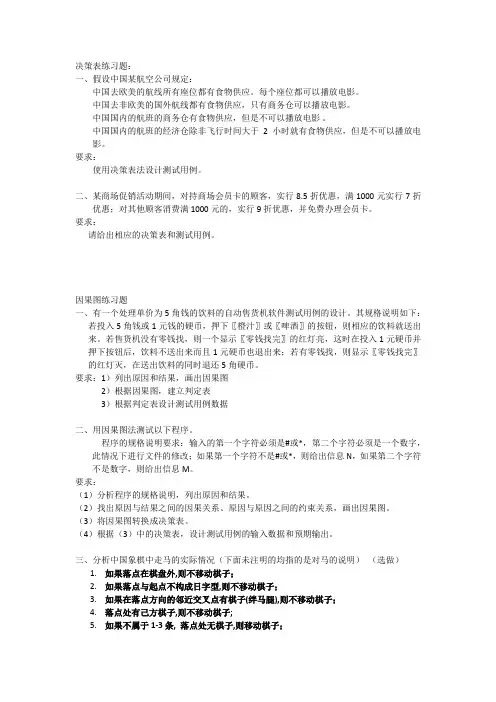

决策表练习题：一、假设中国某航空公司规定：中国去欧美的航线所有座位都有食物供应。

每个座位都可以播放电影。

中国去非欧美的国外航线都有食物供应，只有商务仓可以播放电影。

中国国内的航班的商务仓有食物供应，但是不可以播放电影。

中国国内的航班的经济仓除非飞行时间大于2小时就有食物供应，但是不可以播放电影。

要求：使用决策表法设计测试用例。

二、某商场促销活动期间，对持商场会员卡的顾客，实行8.5折优惠，满1000元实行7折优惠；对其他顾客消费满1000元的，实行9折优惠，并免费办理会员卡。

要求：请给出相应的决策表和测试用例。

因果图练习题一、有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。

其规格说明如下：若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。

若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。

要求：1）列出原因和结果，画出因果图2）根据因果图，建立判定表3）根据判定表设计测试用例数据二、用因果图法测试以下程序。

程序的规格说明要求：输入的第一个字符必须是#或*，第二个字符必须是一个数字，此情况下进行文件的修改；如果第一个字符不是#或*，则给出信息N，如果第二个字符不是数字，则给出信息M。

要求：（1）分析程序的规格说明，列出原因和结果。

（2）找出原因与结果之间的因果关系、原因与原因之间的约束关系，画出因果图。

（3）将因果图转换成决策表。

（4）根据（3）中的决策表，设计测试用例的输入数据和预期输出。

三、分析中国象棋中走马的实际情况（下面未注明的均指的是对马的说明）（选做）1.如果落点在棋盘外,则不移动棋子；2.如果落点与起点不构成日字型,则不移动棋子；3.如果在落点方向的邻近交叉点有棋子(绊马腿),则不移动棋子；4.落点处有己方棋子,则不移动棋子;5.如果不属于1-3条, 落点处无棋子,则移动棋子；6.如果不属于1-3条, 落点处为对方棋子(非老将),则移动棋子并除去对方棋子；7.如果不属于1-3条,且落点处为对方老将,则移动棋子,并提示战胜对方,游戏结束。

题目：有一个处理单价为1元5角钱的盒装饮料的自动售货机软件。

其规格说明如下：若投入1元5角钱硬币，押下〖可乐〗或〖雪碧〗或〖红茶〗的按钮，则相应的饮料就送出来。

若投入的2元硬币，在送出饮料的同时退还5角硬币。

1.分析这一段说明，列出原因和结果
原因：
1.投入1元5角硬币
2.投入2元硬币
3.押下可乐按钮
4.押下雪碧按钮
5.押下红茶按钮
结果：
21.退还5角硬币
22. 送出可乐饮料
23. 送出雪碧饮料
24.送出红茶饮料
2.画出因果图
如图所示。

所有原因结点列在左边，所有结果结点列在右边。

建立中间结点，表示处理的中间状态。

中间结点：
11. 已投币
12. 押下〖可乐〗或〖雪碧〗或〖红茶〗的按钮
(1) 因果图
3.转换成判定表：
4.设计测试用例
1)只押下可乐按钮不投币，系统不做任何处理。

2)只押下雪碧按钮不投币，系统不做任何处理。

3)只押下红茶按钮不投币，系统不做任何处理。

4)只投入2元硬币不按钮，系统不做任何处理。

5)投入2元硬币并押下红茶按钮，找回5角硬币并送出红茶饮料。

6)投入2元硬币并押下雪碧按钮，找回5角硬币并送出雪碧饮料。

7)投入2元硬币并押下可乐按钮，找回5角硬币并送出可乐饮料。

8)只投入1元5角硬币不按钮，系统不做任何处理。

9)只投入1元5角硬币并押下红茶按钮，送出红茶饮料。

10)只投入1元5角硬币并押下雪碧按钮，送出雪碧饮料。

11)只投入1元5角硬币并押下可乐按钮，送出可乐饮料。

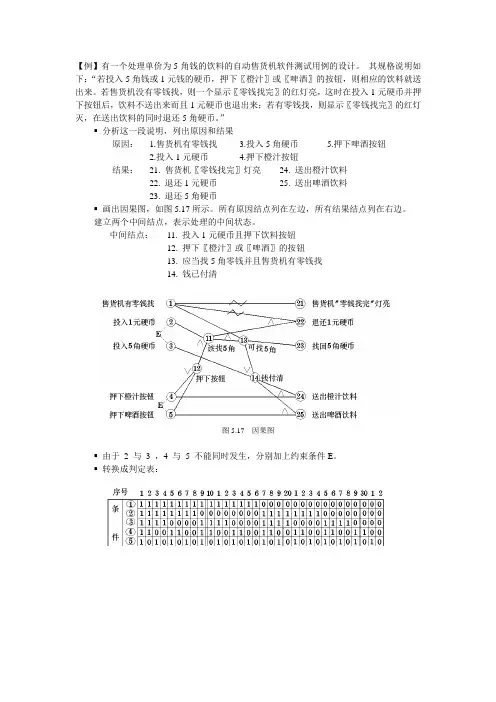

【例】有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。

其规格说明如下：“若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。

若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。

”▪分析这一段说明，列出原因和结果原因： 1.售货机有零钱找 3.投入5角硬币 5.押下啤酒按钮2.投入1元硬币 4.押下橙汁按钮结果：21. 售货机〖零钱找完〗灯亮24. 送出橙汁饮料22. 退还1元硬币25. 送出啤酒饮料23. 退还5角硬币▪画出因果图，如图5.17所示。

所有原因结点列在左边，所有结果结点列在右边。

建立两个中间结点，表示处理的中间状态。

中间结点：11. 投入1元硬币且押下饮料按钮12. 押下〖橙汁〗或〖啤酒〗的按钮13. 应当找5角零钱并且售货机有零钱找14. 钱已付清图5.17 因果图▪由于2 与3 ，4 与5 不能同时发生，分别加上约束条件E。

▪转换成判定表：图5.18 由因果图得到的判定表在判定表中，阴影部分表示因违反约束条件的不可能出现的情况，删去。

第16列与第32列因什么动作也没做，也删去。

最后可根据剩下的16列作为确定测试用例的依据。

因果图方法是一个非常有效的黑盒测试方法，它能够生成没有重复性的且发现错误能力强的测试用例，而且对输入、输出同时进行了分析。

测试方法选择的综合策略Myers提出了使用各种测试方法的综合策略:▪首先进行等价类划分，包括输入条件和输出条件的等价划分，将无限测试变成有限测试，这是减少工作量和提高测试效率的最有效的方法。

▪在任何情况下都必须采用边界值分析法。

这种方法设计出的测试用例发现程序错误的能力最强。

▪采用错误推断法再追加测试用例，这需要依靠测试工程师的智慧和经验。

▪对照程序逻辑，检查已设计出的测试用例的逻辑覆盖程度。

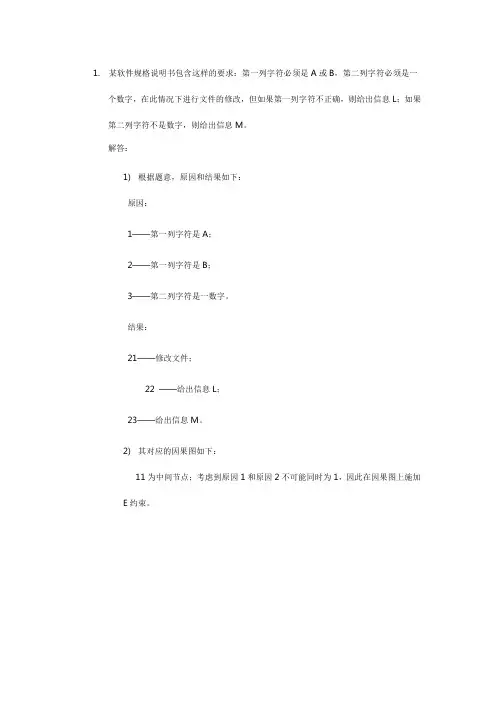

1.某软件规格说明书包含这样的要求：第一列字符必须是A或B，第二列字符必须是一个数字，在此情况下进行文件的修改，但如果第一列字符不正确，则给出信息L；如果第二列字符不是数字，则给出信息M。

解答：1)根据题意，原因和结果如下：原因：1——第一列字符是A；2——第一列字符是B；3——第二列字符是一数字。

结果：21——修改文件；22 ——给出信息L；23——给出信息M。

2)其对应的因果图如下：11为中间节点；考虑到原因1和原因2不可能同时为1，因此在因果图上施加E 约束。

3)根据因果图建立判定表。

表中8种情况的左面两列情况中，原因①和原因②同时为1，这是不可能出现的，故应排除这两种情况。

表的最下一栏给出了6种情况的测试用例，这是我们所需要的数据。

2.有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。

其规格说明如下：若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。

若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。

1)分析这一段说明，列出原因和结果原因：1——售货机有零钱找2——投入1元硬币3——投入5角硬币4——押下橙汁按钮5——.押下啤酒按钮结果：21——售货机〖零钱找完〗灯亮22——退还1元硬币23——退还5角硬币24——送出橙汁饮料25——送出啤酒饮料2)画出因果图，如图所示。

所有原因结点列在左边，所有结果结点列在右边。

建立中间结点，表示处理的中间状态。

中间结点：11——投入1元硬币且押下饮料按钮12——押下〖橙汁〗或〖啤酒〗的按钮13——应当找5角零钱并且售货机有零钱找14——钱已付清3)转换成判定表：4)在判定表中，阴影部分表示因违反约束条件的不可能出现的情况，删去。

第16列与第32列因什么动作也没做，也删去。

最后可根据剩下的16列作为确定测试用例的依据。

1.某软件规格说明书包含这样的要求：第一列字符必须是A或B，第二列字符必须是一个数字，在此情况下进行文件的修改，但如果第一列字符不正确，则给出信息L；如果第二列字符不是数字，则给出信息M。

解答：1)根据题意，原因和结果如下：原因：1——第一列字符是A；2——第一列字符是B；3——第二列字符是一数字。

结果：21——修改文件；22 ——给出信息L；23——给出信息M。

2)其对应的因果图如下：11为中间节点；考虑到原因1和原因2不可能同时为1，因此在因果图上施加E约束。

3)根据因果图建立判定表。

表中8种情况的左面两列情况中，原因①和原因②同时为1，这是不可能出现的，故应排除这两种情况。

表的最下一栏给出了6种情况的测试用例，这是我们所需要的数据。

2.有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。

其规格说明如下：若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。

若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。

1)分析这一段说明，列出原因和结果原因：1——售货机有零钱找2——投入1元硬币3——投入5角硬币4——押下橙汁按钮5——.押下啤酒按钮结果：21——售货机〖零钱找完〗灯亮22——退还1元硬币23——退还5角硬币24——送出橙汁饮料25——送出啤酒饮料2)画出因果图，如图所示。

所有原因结点列在左边，所有结果结点列在右边。

建立中间结点，表示处理的中间状态。

中间结点：11——投入1元硬币且押下饮料按钮12——押下〖橙汁〗或〖啤酒〗的按钮13——应当找5角零钱并且售货机有零钱找14——钱已付清3)转换成判定表：4)在判定表中，阴影部分表示因违反约束条件的不可能出现的情况，删去。

第16列与第32列因什么动作也没做，也删去。

最后可根据剩下的16列作为确定测试用例的依据。

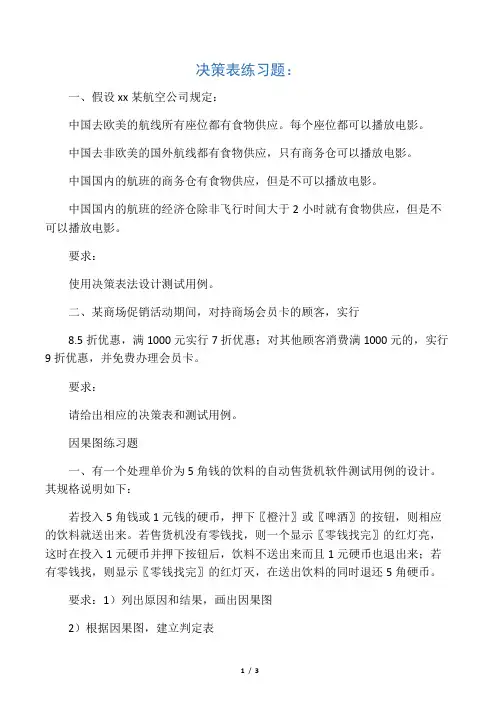

决策表练习题：一、假设xx某航空公司规定：中国去欧美的航线所有座位都有食物供应。

每个座位都可以播放电影。

中国去非欧美的国外航线都有食物供应，只有商务仓可以播放电影。

中国国内的航班的商务仓有食物供应，但是不可以播放电影。

中国国内的航班的经济仓除非飞行时间大于2小时就有食物供应，但是不可以播放电影。

要求：使用决策表法设计测试用例。

二、某商场促销活动期间，对持商场会员卡的顾客，实行8.5折优惠，满1000元实行7折优惠；对其他顾客消费满1000元的，实行9折优惠，并免费办理会员卡。

要求：请给出相应的决策表和测试用例。

因果图练习题一、有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。

其规格说明如下：若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。

若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。

要求：1）列出原因和结果，画出因果图2）根据因果图，建立判定表3）根据判定表设计测试用例数据二、用因果图法测试以下程序。

程序的规格说明要求：输入的第一个字符必须是#或*，第二个字符必须是一个数字，此情况下进行文件的修改；如果第一个字符不是#或*，则给出信息N，如果第二个字符不是数字，则给出信息M。

要求：（1）分析程序的规格说明，列出原因和结果。

（2）找出原因与结果之间的因果关系、原因与原因之间的约束关系，画出因果图。

（3）将因果图转换成决策表。

（4）根据（3）中的决策表，设计测试用例的输入数据和预期输出。

三、分析中国象棋中走马的实际情况（下面未注明的均指的是对马的说明）（选做）1.如果落点在棋盘外,则不移动棋子；2.如果落点与起点不构成日字型,则不移动棋子；3.如果在落点方向的邻近交叉点有棋子(绊马腿),则不移动棋子；4.落点处有己方棋子,则不移动棋子;5.如果不属于1-3条,落点处无棋子,则移动棋子；6.如果不属于1-3条,落点处为对方棋子(非老将),则移动棋子并除去对方棋子；7.如果不属于1-3条,且落点处为对方老将,则移动棋子,并提示战胜对方,游戏结束。

题目：有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。

其规格说明如下：若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。

若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。

1.分析这一段说明，列出原因和结果原因：1.售货机有零钱找2.投入1元硬币3.投入5角硬币4.押下橙汁按钮5.押下啤酒按钮结果：21.售货机〖零钱找完〗灯亮22.退还1元硬币23.退还5角硬币24.送出橙汁饮料25.送出啤酒饮料2.画出因果图如图所示。

所有原因结点列在左边，所有结果结点列在右边。

建立中间结点，表示处理的中间状态。

中间结点：11. 投入1元硬币且押下饮料按钮12. 押下〖橙汁〗或〖啤酒〗的按钮13. 应当找5角零钱并且售货机有零钱找14. 钱已付清3.转换成判定表：4.设计测试用例1)在售货机有零钱找的情况下，投入1元硬币，押下橙汁按钮，找回5角硬币并送出橙汁饮料。

2)在售货机有零钱找的情况下，投入1元硬币，押下啤酒按钮，找回5角硬币并送出啤酒饮料。

3)在售货机有零钱找的情况下，投入1元硬币，系统不做任何处理。

4)在售货机有零钱找的情况下，投入5角硬币，押下橙汁按钮，送出橙汁饮料。

5)在售货机有零钱找的情况下，投入5角硬币，押下啤酒按钮，送出啤酒饮料。

6)在售货机有零钱找的情况下，投入5角硬币，系统不做任何处理。

7)在售货机有零钱找的情况下，押下橙汁按钮，系统不做任何处理。

8)在售货机有零钱找的情况下，押下啤酒按钮，系统不做任何处理。

9)在售货机没有零钱找的情况下，投入1元硬币，押下橙汁按钮，售货机“零钱找完”灯亮，并退还1元硬币。

10)在售货机没有零钱找的情况下，投入1元硬币，押下啤酒按钮，售货机“零钱找完”灯亮，并退还1元硬币。

11)在售货机没有零钱找的情况下，投入1元硬币，售货机“零钱找完”灯亮。

平时作业和2010两张卷子里的综合题作业2：类图、对象模型、用例图（1）类图（使用对象模型描述类对象所具有的属性，以及公司类对象提供的服务）依赖，聚合依赖：①《include》包含依赖：源包含目的②《extend》扩展依赖：源是目的的扩展。

聚合：共享，整体消失后部分仍然存在。

复合：部分与整体的关系，整体消失后部分也消失。

关联，复合关联、继承（泛化）关联、依赖（2）对象图书p81①对象名：类名②属性=属性值③对象间的链可以使类之间关联的实例（3）对象模型对象模型的描述工具：对象图。

0，1：表示有0个或1个。

1+：表示多个不写：表示有且仅有一个。

（4）用例图（参与者，用例,调用关系）画图步骤：(a)(b)(c)(d)作业3：Jackson系统方法（用jackson图可以表示数据结构、程序结构）参考：jackson作业试用Jackson方法编写一程序，要求能依次完成下列工作：——统计起始卡以前的卡片张数，存入A；——打印起始卡的内容；——统计起始卡以后出现的K1卡和K3卡总批数，存入B；——统计起始卡以后出现的K1卡的张数，存入C；——统计起始卡以后出现的K3卡的批数，存入D；——打印终了卡的内容；——打印A，B，C，D 4个统计值。

第一步：画出数据结构图第二步：画程序结构图（基于数据结构图画）第三步：写出程序的过程性表示（伪码）打开卡片文件;读卡片;A:=0;处理前置部分iteruntil出现K1卡;处理非K1卡seqA:=A+1读卡片;处理非K1卡end;处理前置部分end;打印起始卡;B:=0;C:=0;D:=0;读卡片;处理批部分iteruntil出现K2卡;处理批seq统计总批数; {B:=B+1}处理批类select是K1卡处理K1批iterwhile出现K1卡;处理K1卡seqC:=C+1;读卡片;处理K1卡end;处理K1批end;处理批类or是K3卡处理K3批seq;D:=D+1;处理批体iterwhile出现K3卡;读卡片;处理批体end;处理K3批end;处理批类end;处理批end;处理批部分end;打印终止卡;打印A,B,C,D;关闭卡片文件;卡片分析程序end；作业4：画出数据流图（DFD）。

盒装饮料自动售货机测试用例题目：有一个处理单价为1元5角钱的盒装饮料的自动售货机软件。

其规格说明如下：若投入1元5角钱硬币，押下〖可乐〗或〖雪碧〗或〖红茶〗的按钮，则相应的饮料就送出来。

若投入的2元硬币，在送出饮料的同时退还5角硬币。

1.分析这一段说明，列出原因和结果原因：1.投入1元5角硬币2.投入2元硬币3.押下可乐按钮4.押下雪碧按钮5.押下红茶按钮结果：21.退还5角硬币22. 送出可乐饮料23. 送出雪碧饮料24.送出红茶饮料2.画出因果图如图所示。

所有原因结点列在左边，所有结果结点列在右边。

建立中间结点，表示处理的中间状态。

中间结点：11. 已投币12. 押下〖可乐〗或〖雪碧〗或〖红茶〗的按钮(1) 因果图3.转换成判定表：4.设计测试用例1)只押下可乐按钮不投币，系统不做任何处理。

2)只押下雪碧按钮不投币，系统不做任何处理。

3)只押下红茶按钮不投币，系统不做任何处理。

4)只投入2元硬币不按钮，系统不做任何处理。

5)投入2元硬币并押下红茶按钮，找回5角硬币并送出红茶饮料。

6)投入2元硬币并押下雪碧按钮，找回5角硬币并送出雪碧饮料。

7)投入2元硬币并押下可乐按钮，找回5角硬币并送出可乐饮料。

8)只投入1元5角硬币不按钮，系统不做任何处理。

9)只投入1元5角硬币并押下红茶按钮，送出红茶饮料。

10)只投入1元5角硬币并押下雪碧按钮，送出雪碧饮料。

11)只投入1元5角硬币并押下可乐按钮，送出可乐饮料。

浅析自动售货机程序测试作者：佘凤来源：《软件工程师》2015年第11期摘要：本文主要针对一个实际问题—自动售货机程序，进行分析、设计测试用例，并使用JUnit单元测试工具实现测试。

关键词：自动售货机程序；单元测试；JUnit中图分类号：TP273 文献标识码：A1 引言（Introduction）自动售货机处理单价为5角钱的饮料。

程序流程图如图1所示。

功能如下：（1）若投入5角钱或1元钱的硬币，按下“橙汁”或“啤酒”按钮，则送出相应饮料。

（2）若售货机没有零钱，则显示“零钱找完”的红灯亮，此时再投入一元硬币并按下按钮后，不送出饮料并且退出1元硬币。

（3）若有零钱找，则显示“零钱找完”的红灯灭，送出饮料并退还5角硬币。

图1 程序流程图Fig.1 Program flow chart2 问题分析（Problem analysis）自动售货机业务中共有五个条件和五个结果，如表1所示。

表1 自动售货机原因和结果Tab.1 Automatic vending machine cause and result编号原因编号结果C1 售货机有零钱找 E1 零钱找完：当售货机中没有零钱的时候就有亮红灯C2 投入1元硬币 E2 退还1元硬币：投入1元且售货机中没有零钱可找的时候C3 投入5角硬币 E3 退还5角硬币：投入1元且售货机中有零钱可找的时候C4 按下橙汁按钮 E4 送出橙汁饮料C5 按下啤酒按钮 E5 送出啤酒饮料使用因果图法，它能够生成没有重复性的且发现错误能力强的测试用例，而且对输入、输出同时进行了分析，考虑输入的组合以及输出对输入的依赖关系。

画出因果图，如图2所示。

图2 因果图Fig.2 Cause and effect diagram中间状态是导出结果的进一步原因。

中间状态如表2所示。

表2 中间状态Tab.2 Intermediate state编号中间状态操作11 应该找5角钱零钱状态投入1元硬币且按下饮料按钮12 选商品状态按下“橙汁”或“啤酒”按钮13 能够找5角钱零钱状态应找5角零钱并且售货机有零钱找14 钱已付清钱已付清3 自动售货机程序测试（The vending machineprogram test）JUnit用于开发人员进行单元测试，适合一边编程，一边测试，可尽早纠正编程错误，减小纠正代价。

实验3、黑盒测试：决策表法、因果图法及测试用例设计
一、实验目的
1、掌握决策表法、因果图的概念。

2、掌握决策表法、因果图测试用例设计法。

二、实验内容
有一个饮料自动售货机（处理单价为5角钱）的控制处理软件，它的软件规格说明如下：
若投入5角钱的硬币，按下“橙汁”或“啤酒”的按钮，则相应的饮料就送出来。

若投入1元钱的硬币，同样也是按“橙汁”或“啤酒”的按钮，则自动售货机在送出相应饮料的同时退回5角钱的硬币。

用程序模拟该自动售货机（注：用屏幕输入、输出来模拟售货机的动作），然后用因果图法测试该程序。

三、实验步骤：
1）分析原因与结果
2）画出因果图
3）转化为决策表
4）根据决策表设计测试用例，得到测试用例表
代码：
#include <stdio.h>
main(){
float i;
char j;
printf("请投入硬币:\n");
scanf("%f",&i);
printf("请选择所需饮料:\na:橙汁 or b:啤酒\n");
scanf("%s",&j);
if(i==0.5){
printf("出货成功");
}
else{
printf("找零%.2f元\n出货成功",i-0.5);
}
}
答：。

自动售货饮料机软件测试用例设计（测试培训）
(1) 分析这一段说明，列出原因和结果
原因: 1. 售货机有零钱找
2. 投入1元硬币
3. 投入5角硬币
4. 押下橙汁按钮
5. 押下啤酒按钮
建立中间结点，表示处理中间状态
11. 投入1元硬币且押下饮料按钮
12. 押下〖橙汁〗或〖啤酒〗的按钮
13. 应当找5角零钱并且售货机有零钱找
14. 钱已付清
结果：21. 售货机〖零钱找完〗灯亮
22. 退还1元硬币
23. 退还5角硬币
24. 送出橙汁饮料
25. 送出啤酒饮料
(2) 画出因果图。

所有原因结点列在左边，所有结果结点列在右边。

(3) 由于 2 与 3 ，4 与 5 不能同时发生，分别加上约束条件E。

(4) 因果图
(5) 转换成判定表。

测试用例设计—自动售货机因果图分析命题有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。

其规格说明如下：若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。

若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。

分析根据该命题，我们可以分析出，自动售货机的业务中一共存在5个条件和5个结果，分别是：条件：1.售货机有零钱找2.投入1元硬币3.投入5角硬币4.押下橙汁按钮5.押下啤酒按钮结果：1.售货机〖零钱找完〗灯亮当售货机中没有零钱的时候就有亮红灯2.退还1元硬币当投入1元，而且售货机中没有零钱可找的时候3.退还5角硬币 当投入1元，而且售货机中有零钱可找的时候4.送出橙汁饮料5.送出啤酒饮料因果图－画条件和结果有零钱选橙汁选啤酒投5角投1元红灯亮出橙汁出啤酒找5角找1元因果图－画简单关系在画完空白的条件和结果之后，我们可以将题目中最直接和简单的因果条件标出1、条件“有零钱”和结果“红灯亮”是一个“非”的关系，当“有零钱”的时候，红灯是不亮的，而当售货机中“没有零钱”的时候，红灯必须要亮的。

2、条件“投1元”和条件“投5角”是一个“E ”的关系，这两个动作不可能同时发生，即同时投入1元钱和5角钱（不能同时为真）；但是我们允许即“不投入1元钱”也“不投入5角钱”（可以同时为假）。

3、条件“选啤酒”和条件“选橙汁”是一个“E ”的关系，这两个动作不可能同时发生，即同时“选择啤酒”和“选择橙汁”（不能同时为真）；但是我们允许即“不选择啤酒”也“不选择橙汁”（可以同时为假）。

4、条件“选啤酒”和条件“选橙汁”对于程序处理过程是等价的，即二者无论是价格还是系统的处理方法都是相同的，因此这两个条件可以合并为一个中间节点。

而且这两个条件之间使用“或”的关系。

实验一黑盒测试一、实验目的1、掌握黑盒测试的基础知识，了解黑盒测试又叫功能性测试，它检查软件的功能是否符合规格说明；2、掌握黑盒测试的检查内容及测试目的；3、掌握黑盒测试的几种基本测试方法：等价类划分方法、边界值分析方法、因果图法和决策表法；二、实验要求1、复习教材的有关内容，理解黑盒测试；2、掌握等价类划分、边界值分析方法、因果图法和决策表法，并能设计出测试用例；3、对具体软件，能分别使用相应的黑盒测试方法设计测试用例，并实施测试、分析测试结果。

4、实验前认真听讲，服从安排。

独立思考并与小组成员合作完成实验。

三、实验设备与器材a）硬件：P4以上计算机，512M内存以上，2G以上空闲硬盘空间b）软件：操作系统、相应的开发环境四、实验原理1、黑盒测试的目的和检查内容；2、等价类划分方法、边界值分析方法、因果图法和决策表法；3、根据黑盒测试方法设计测试用例及实施测试。

五、实验内容1、对房价计算问题，运用等价类划分法设计测试用例，并执行测试，撰写实验报告。

房价计算问题：房屋价格=房屋面积×面积单价；房屋面积有：75， 95，125，165，185平方米四种；面积单价与楼层相关：房屋共7层，2楼单价3500元/平方米为基准价，1楼单价比基准价低2%，3，4楼比基准价高3%，5，6楼比基准价少2%，7楼比基准价少3%。

实验步骤：①划分等价类，得到等价类表。

等价类表格式如下：输入变量有效等价类无效等价类………②运用等价类划分法设计测试用例，得到测试用例表。

测试用例表格式如下：测试用例ID 房屋面积楼层预期输出（房屋总价）T1 75 2T2 95 3…………③执行测试，填写软件缺陷报告。

简单软件缺陷报告格式如下：测试模块：开发者：测试员：测试日期：缺陷ID 缺陷描述B1 当输入：期望结果：实际结果：B2 当输入：期望结果：实际结果：B3 当输入：期望结果：实际结果：2、现有一个程序执行电话号码有效性检查功能，中国的固定电话号码由两部分组成，这两部分的名称和内容分别是：地区码(rc)：以0开头的三位或者四位数字（包括0）。

五、设计题1、NextDate函数NextDate函数包含三个变量month、day和year，函数的输出为输入日期后一天的日期。

要求输入变量month、day和year均为整数值，并且满足下列条件：条件1 1≤ month ≤12条件2 1≤ day ≤31条件3 1912≤ year ≤2050设计测试用例2、有一个处理单价为5角钱饮料的自动售货机：若投入5角钱或1元钱的硬币，压下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。

若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并压下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。

下面是使用决策表法分析的部分用例，请填写完整：六、综合题：共1小题，每小题20分，满分20分。

1.某城市的电话号码由三部分组成。

这三部分的名称和内容分别是地区码：空白或三位数字；前缀：非’0’或’1’开头的三位数；后缀：四位数字。

假定被调试的程序能接受一切符合上述规定的电话号码，拒绝所有不符合规定的号码，试用等价分类法来设计它的调试用例。

一、综合题（1×20＝20分）解：第一步：划分等价类，包括4个有效等价类，11个无效等价类。

第二步：确定调试用例。

调试数据范围期望结果( ) 276－2345 等价类(1)，(3)，(4) 有效(635) 805－9321 等价类(2)，(3)，(4) 有效对11个无效等价类，要选择11个调试用例，如下所示：调试数据范围期望结果(20A) 123－4567 无效等价类(5) 无效(33 ) 234－5678 无效等价类(6) 无效(7777) 345－6789 无效等价类(7) 无效(777) 34A－6789 无效等价类(8) 无效(234) 045－6789 无效等价类(9) 无效(777) 145－6789 无效等价类(10) 无效(777) 34－6789 无效等价类(11) 无效(777) 2345－6789 无效等价类(12) 无效(777) 345－678A 无效等价类(13) 无效(777) 345－678 无效等价类(14) 无效(777) 345－56789 无效等价类(15) 无效选取的调试数据可以不同，关键是与调试内容相符。
