利用LabVIEW进行控制系统设计与实现控制系统是一种能够监测和调节设备、过程或系统运行状态的系统。
在实际工程中，利用计算机软件进行控制系统设计与实现已经成为一种常见的做法。
本文将介绍如何利用LabVIEW进行控制系统的设计与实现，以及一些相关的注意事项。
一、LabVIEW简介LabVIEW是一种用于设计和实现各种系统、过程和设备的图形化编程软件。
它的独特之处在于采用了图形化的编程语言G语言，使编写程序更加直观和易于理解。
LabVIEW适用于各种不同的行业和领域，如工业自动化、测量仪器、控制系统等。
二、LabVIEW的基本操作在使用LabVIEW进行控制系统设计前，我们先来了解一些LabVIEW的基本操作。
LabVIEW的界面分为两部分，左侧是工具箱，包含各种控件和函数；右侧是前面板，用于搭建程序的用户界面。
通过拖拽工具箱中的控件和函数，我们可以在前面板上搭建控制系统的用户界面。
然后，我们可以使用图形化编程语言G语言来编写程序的逻辑部分，对控件和函数进行数据处理和控制。
最后，我们可以运行程序进行测试和验证。
三、控制系统设计与实现步骤1. 确定系统需求在进行控制系统设计前，我们首先需要明确系统的需求。
例如，需要实现的功能是什么，需要控制的设备是什么，需要采集的传感器数据是什么等等。
只有明确了系统的需求，才能在LabVIEW中进行相应的设计和实现。
2. 构建界面在LabVIEW的前面板上，我们可以将需要控制的设备和传感器等通过拖拽控件的方式放置在界面上，用于用户交互。
例如，我们可以添加按钮用于开关控制，添加指示灯用于状态显示，添加图表用于数据可视化等等。
通过合理的界面设计，可以提高用户的使用体验。
3. 编写程序逻辑在LabVIEW的编程界面上，我们可以使用G语言进行程序逻辑的编写。
通过将拖拽的控件和函数进行连接和配置，实现数据的输入、处理和输出。
例如，我们可以使用while循环来不断读取传感器数据，使用条件语句来实现控制逻辑等等。

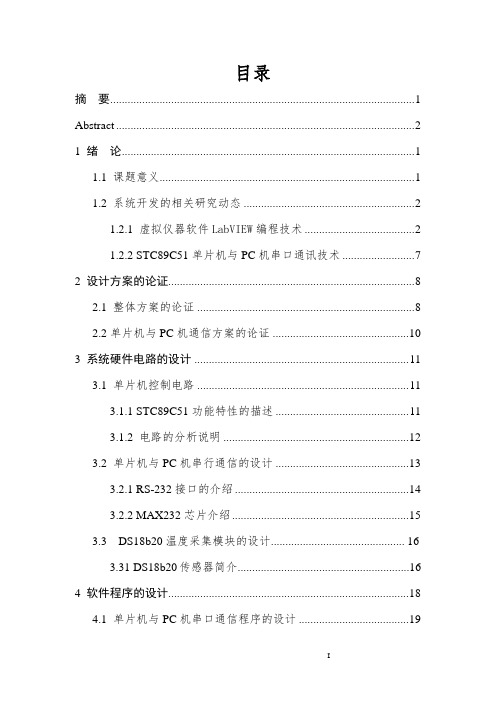

目录摘要 (1)Abstract (2)1 绪论 (1)1.1 课题意义 (1)1.2 系统开发的相关研究动态 (2)1.2.1 虚拟仪器软件LabVIEW编程技术 (2)1.2.2 STC89C51单片机与PC机串口通讯技术 (7)2 设计方案的论证 (8)2.1 整体方案的论证 (8)2.2单片机与PC机通信方案的论证 (10)3 系统硬件电路的设计 (11)3.1 单片机控制电路 (11)3.1.1 STC89C51功能特性的描述 (11)3.1.2 电路的分析说明 (12)3.2 单片机与PC机串行通信的设计 (13)3.2.1 RS-232接口的介绍 (14)3.2.2 MAX232芯片介绍 (15)3.3 DS18b20温度采集模块的设计 (16)3.31 DS18b20传感器简介 (16)4 软件程序的设计 (18)4.1 单片机与PC机串口通信程序的设计 (19)I4.11波特率的选择 (20)4.12 通信协议的使用 (21)4.13 温度信号的处理 (22)4.2 PC机LabVIEW程序设计 (24)4.2.1 LabVIEW串口通信程序的设计 (25)4.2.2 LabVIEW波形显示程序的设计 (29)4.2.3 LabVIEW数据储存程序设计 (31)结论 (34)参考文献 (36)附录部分程序清单 (37)致谢 (46)II基于LabVIEW的恒温水域智能控制系统的界面设计摘要在实验室中的一些精密仪器，对环境的要求是比较苛刻的，例如粘度仪等。
