布水器的安装位置

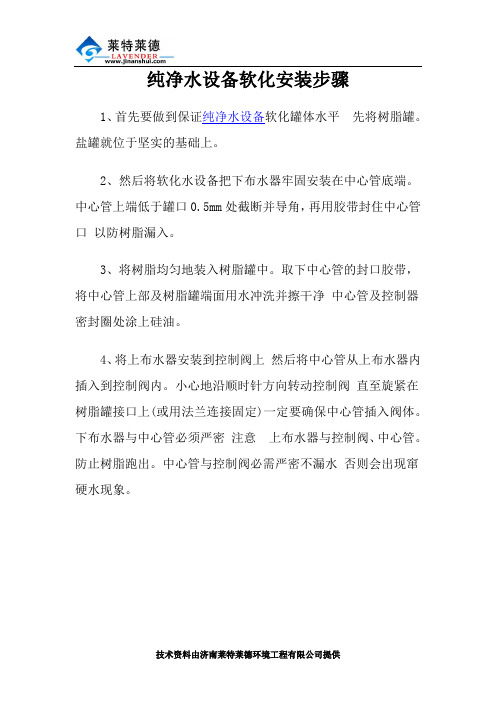

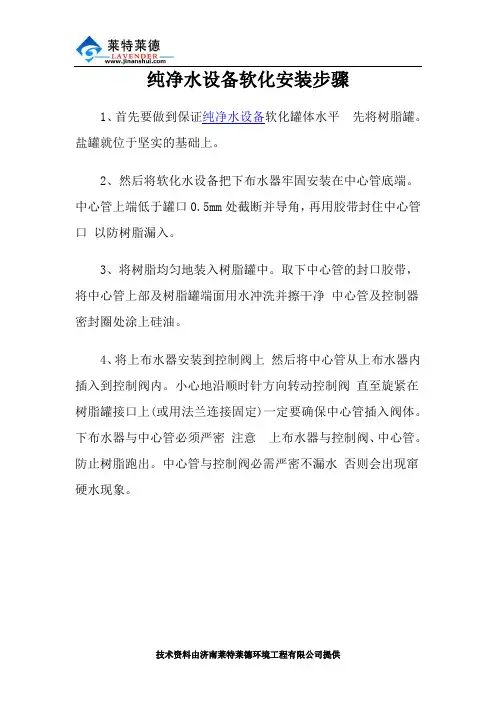

纯净水设备软化安装步骤
1、首先要做到保证纯净水设备软化罐体水平 先将树脂罐。

盐罐就位于坚实的基础上。

2、然后将软化水设备把下布水器牢固安装在中心管底端。

中心管上端低于罐口0.5mm处截断并导角，再用胶带封住中心管口以防树脂漏入。

3、将树脂均匀地装入树脂罐中。

取下中心管的封口胶带，将中心管上部及树脂罐端面用水冲洗并擦干净中心管及控制器密封圈处涂上硅油。

4、将上布水器安装到控制阀上然后将中心管从上布水器内插入到控制阀内。

小心地沿顺时针方向转动控制阀直至旋紧在树脂罐接口上(或用法兰连接固定)一定要确保中心管插入阀体。

下布水器与中心管必须严密注意 上布水器与控制阀、中心管。

防止树脂跑出。

中心管与控制阀必需严密不漏水否则会出现窜硬水现象。

技术资料由济南莱特莱德环境工程有限公司提供。

全自动软化水设备操作使用手册上海华科水处理设备厂目录一、产品概述二、工作流程三、安装和运行四、设备安装示意图五、调试步骤六、故障的排除产品概述FLECK全自动控制器以闻名于世的 FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。

由于 FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（ Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。

FLECK系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、戏衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。

系统技术参数进口压力：0.25 Mpa-0.6Mpa工作温度：2 ℃—50℃出水硬度：≤0.03mmol/L使用电源：220v /50Hz AC布置形式：双罐并联，一用一备再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂。

我公司将为用户提供完善的技术服务及售后服务。

1.工作位置工作位置罐的转换硬水从入口进入控制阀进入第一个树脂罐，经过上布水器向下穿过树脂层，成为净化水，经下布水器返回中心管，向上至控制阀经过流量计流出，第二个树脂罐进行再生准备工作。

硬水由控制阀经过连接管进入第二个树脂罐，经过树脂层，经过下布水器沿中心管向上返回，再经连接管回到控制阀经过流量计流出；第一个树脂脱离软化水流线路，准备再生。

工作流程图反洗状态盐吸位置第二罐处理好的软化水由连接管进入控制阀，向下经中心管、下布水器进入第一个树脂罐罐内，再向上经树脂层、控制阀排污口排出，第一罐的树脂床得到反洗。

慢速清洗位置第二罐处理好的软化水由连接管进入控制阀的注水器，流过射流器喷嘴产生负压，从盐箱吸入盐水进入第一树脂罐。

盐水向下流经树脂层，穿过下布水器，沿中心管向上，并从排污口排出。

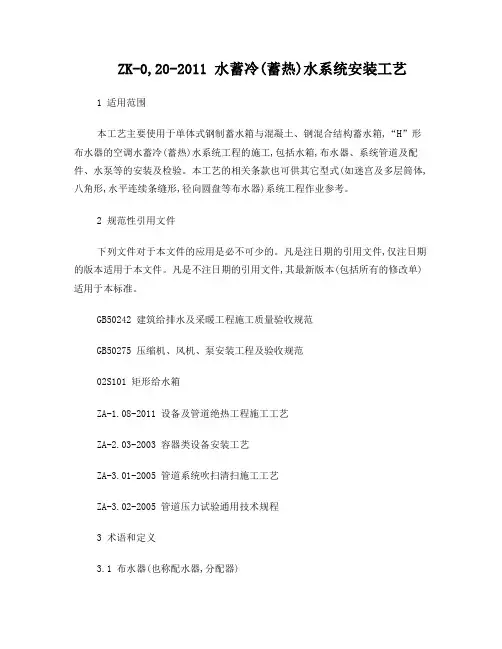

ZK-0,20-2011 水蓄冷(蓄热)水系统安装工艺1 适用范围本工艺主要使用于单体式钢制蓄水箱与混凝土、钢混合结构蓄水箱,“H”形布水器的空调水蓄冷(蓄热)水系统工程的施工,包括水箱,布水器、系统管道及配件、水泵等的安装及检验。

本工艺的相关条款也可供其它型式(如迷宫及多层筒体,八角形,水平连续条缝形,径向圆盘等布水器)系统工程作业参考。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件,仅注日期的版本适用于本文件。

凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本标准。

GB50242 建筑给排水及采暖工程施工质量验收规范GB50275 压缩机、风机、泵安装工程及验收规范02S101 矩形给水箱ZA-1.08-2011 设备及管道绝热工程施工工艺ZA-2.03-2003 容器类设备安装工艺ZA-3.01-2005 管道系统吹扫清扫施工工艺ZA-3.02-2005 管道压力试验通用技术规程3 术语和定义3.1 布水器(也称配水器,分配器)在自然分层蓄冷(热)水箱(槽)中用于引导水在自身重力的作用下均匀、缓慢地流入箱(槽)内,形成并保持一个斜温层的装置。

3.2 冷热水箱(槽)夏季蓄冷水,冬季蓄热水的容器。

4工艺流程方框图(见图4)1施工准备蓄冷(热)水箱(槽)制作与安装水箱(槽)检漏布水器定位H形布水器安装布水器的验收蓄水水箱(槽)内补水管、溢水管、排水管安装箱(槽)外管道安装水泵安装水压试验管道冲洗管道保温图4 工艺流程方框图5 工艺过程5.1 施工准备5.1.1技术准备1)自审设计施工图,先熟悉、了解本工程系统的组成,水箱的容量、座落位置,管路口径、走向及绝热施工要求等,是否有需要澄清的问题。

然后,再核对与本专业有关联的其他专业图纸,在预埋配合、管路综合布置等方面应无矛盾。

2)参加设计交底会同监理单位(建设单位)进行图纸会审。

3)熟悉有关规范、规程、标准图集及其它技术资料,掌握本工程设备特性、安装特点和技术要求。

软水机说明书北京恒源水处理设备公司软水机磁化渗透软水机具有出水量大，水质软化效果好，设备性能稳定，全自动智能化运行，实现自动再生、动态溶盐功能等众多特点，不仅可以满足高尚家庭沐浴、洗衣、清洁及家用热水器、热水炉等方面优质供水之需，为您提供更清洁、更柔润的家庭用水，也可为商家、机关、学校等企事业单位提供高质量的软化水。

【性能参数】产品型号DIOA-04(RM) 系列名称前置预处理处理工艺软化树脂最大额定流量 4.0吨/小时最大允许水通量≥3000升/小时(0.15MPa.25℃) 外壳材质食品级PP工作压力0.15-0.5MPa 适用水源市政自来水接口尺寸1/2英寸/ 直径12毫米【产品特点】高效交换进口高品质软化树脂，交换能力强，不易破损，使用寿命长达30年;顺流再生再生充分，随时保证最佳品质的软水，同时省盐省水，延长树脂使用寿命。

反洗树脂反洗冲掉树表层截留和结聚悬浮物质和一些破碎树指，松动压紧树指层，增强再生效果；正洗除盐通过正洗清除树指中残留的盐液，清洗至出水合格，压紧树脂层，以达到最佳软化效果；防漏抗击加强玻璃钢罐,防渗漏，抗冲击，内层PE材质，外层玻璃钢，双层加厚，杜绝渗漏现象；自动再生全程电脑控制软水和再生进程，省时省心；分层树脂高效分层树脂床，软化效果更佳；【产品机理】∙运行（IN SERV.）：源水在一定压力和流速下流经本软水机后，离子交换树脂中所含的活性基团中的Na+ 单元与水中的Ca 2+ 、Mg 2+等阳离子进行交换，使水中的Ca 2+、Mg 2+等离子的浓度降低，从而使水质得到软化。

∙反洗（Backwash）：离子交换树脂饱和后，再生之前要先进行反洗，其目的一是冲洗去掉树脂表层截留和结聚的悬浮杂质和一些破碎树脂，二是松动压紧的树脂层，有利于树脂颗粒在再生时与再生液充分接触，为离子交换树脂再生提供良好条件。

∙吸盐再生（Brine）：一定浓度和流量的盐液流经整个离子交换树脂层，将饱和的树脂再生，使其恢复原有的软化交换能力。

产品使用说明书全自动软水器苏州康凌环保设备有限公司目录一、安装要求---------------------------------------------------------2二、安装步骤---------------------------------------------------------2三、软水器试调运行---------------------------------------------------3四、软水器在生程序设置-----------------------------------------------3五、软水器标准工作流程-----------------------------------------------4六、控制器程序设置---------------------------------------------------4七、软水器维护-------------------------------------------------------5八、故障原因---------------------------------------------------------5一、安装要求①、进水压力应在0.2-0.6MPa，当水源压力无法满足要求时，可安装增压水泵提高进水压力。

如果压力过高，应安装减压阀来控制进水压力。

②、进水温度应在5-45℃之间，此装置不允许在冰点状态下工作.③、电源采用交流200V/50Hz，运行中需保证电源不间断,并不可被其开关切断.④、软水器应安装在牢固的平台上，附近有畅通的下水，并留有足够的操作和维修空间。

二、安装步骤1）、先将树脂罐.盐罐就位于坚实的基础上,并保证罐体水平2）、把下布水器牢固安装在中心管底端，然后插入到树脂罐中央，在中心管上端低于罐口0.5mm处截断并导角，然后用胶带封住中心管口，以防树脂漏入。

3）、将树脂均匀地装入树脂罐中，树脂装填完，取下中心管的封口胶带，将中心管上部及树脂罐端面用水冲洗并擦干净，中心管及控制器密封圈处涂上硅油。

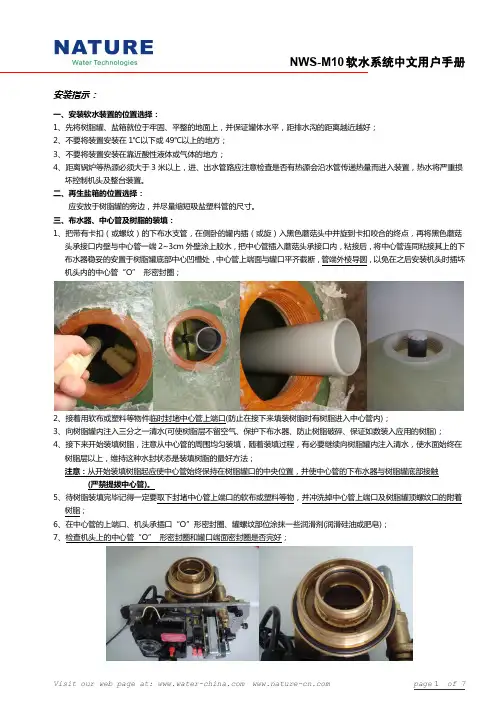

安装指示：一、安装软水装置的位置选择：1、先将树脂罐、盐箱就位于牢固、平整的地面上，并保证罐体水平，距排水沟的距离越近越好；2、不要将装置安装在1℃以下或49℃以上的地方；3、不要将装置安装在靠近酸性液体或气体的地方；4、距离锅炉等热源必须大于3米以上，进、出水管路应注意检查是否有热源会沿水管传递热量而进入装置，热水将严重损坏控制机头及整台装置。

二、再生盐箱的位置选择：应安放于树脂罐的旁边，并尽量缩短吸盐塑料管的尺寸。

三、布水器、中心管及树脂的装填：1、把带有卡扣（或螺纹）的下布水支管，在侧卧的罐内插（或旋）入黑色蘑菇头中并旋到卡扣咬合的终点，再将黑色蘑菇头承接口内壁与中心管一端2~3cm 外壁涂上胶水，把中心管插入蘑菇头承接口内，粘接后，将中心管连同粘接其上的下布水器稳妥的安置于树脂罐底部中心凹槽处，中心管上端面与罐口平齐截断，管端外棱导圆，以免在之后安装机头时插坏机头内的中心管“O” 形密封圈；2、接着用软布或塑料等物件临时封堵中心管上端口(防止在接下来填装树脂时有树脂进入中心管内)；3、向树脂罐内注入三分之一清水(可使树脂层不留空气、保护下布水器、防止树脂破碎、保证如数装入应用的树脂)；4、接下来开始装填树脂，注意从中心管的周围均匀装填，随着装填过程，有必要继续向树脂罐内注入清水，使水面始终在树脂层以上，维持这种水封状态是装填树脂的最好方法；注意：从开始装填树脂起应使中心管始终保持在树脂罐口的中央位置，并使中心管的下布水器与树脂罐底部接触(严禁提拔中心管)。

5、待树脂装填完毕记得一定要取下封堵中心管上端口的软布或塑料等物，并冲洗掉中心管上端口及树脂罐顶螺纹口的附着树脂；6、在中心管的上端口、机头承插口“O”形密封圈、罐螺纹部位涂抹一些润滑剂(润滑硅油或肥皂)；7、检查机头上的中心管“O” 形密封圈和罐口端面密封圈是否完好；8、将上布水器的上端口卡入控制机头底部中央承接口，在上布水器上用手电钻打两个小孔（跟阀体螺纹上两个小孔相对应），用不锈钢螺丝钉固定上（注意：螺丝钉必须埋入阀体螺纹内）；9、双手平稳的将控制机头上的布水器下端口套入中心管的上端口，同时保证中心管垂直插入机头阀体，然后需极小心地将控制机头沿顺时针方向旋入树脂罐上端内螺纹，不得用力过大以免损坏螺纹；注意：安装控制机头的过程中，一定要确保中心管顺利的插入机头阀体，整个机头的外螺纹能平整的旋入树脂罐上端内螺纹，直至机头紧固在罐体上，机头与罐体之间是由机头配带的“O”形橡胶圈密封的，不要在机头螺纹上缠绕其他密封材料。

一操作规范1.安装要求：1) 软水器要应安放在牢固的水泥平台上，附近应设有排水道，且排水管的排水量应和软水器的排水量相配。

2) 储盐箱(盐筒)应安放在靠近树脂罐的地方，两者间距不大于200MM，并尽量缩短吸盐管的长度。

3) 软水器与加热设备直接相连时，应保持3米以上的管距并安装单向阀。

4) 储盐罐的放置应便于再生剂的补充。

5) 设备附近应当留有操作及检查修的空间。

2.管道连接：1) 管道的连接请参照当地施工规范的有关内容。

2) 按照控制阀口径连接进口出水管。

3) 进出水管应装有手动阀门，进出水管之间应装有旁通阀，出水管应安装取样阀，进水管道建议安装Y型过滤器。

4) 尽量缩短排水管的长度，减少弯度，控制阀与排水道距离不超过2米。

5) 排水管与排水道连接时，必须使排水管与排水道的水面保持一定的空间，防止活水被子虹吸返回软水器。

6) 排水管道中不得安装各类阀门。

7) 盐水管的连接一定要保持良好的密封性，否则会影响软水器的再生效果。

8) 在盐水罐的预留孔位上安装溢流口，并配接头塑料管(用户自购),引至排水道.。

9) 各种管道都必须设不定期独立的支架,不允将管道的重力,应力传给控制阀。

3.电气连接：1) 确认控制阀的电气参数与电源一致。

2) 将插头插入与相配插座。

3) 电源插座不应受附近开关的控制。

4.树脂的装填：1) 树脂装前应将中心管收集管(带布水器)放入树脂罐中央，(此时应用胶带封住中心管，防止石英砂和树脂进入中心管)2) 将石英砂按规定的量丛中心管周围的空隙投入树脂罐，并使之在罐底埔平。

3) 将处理好的树脂(阳树脂)按照规定的装填量丛中心管周围投入树脂罐。

4) 上述操作应使中心管始终保持在树脂罐的中央位置。

5) 取下中心管的封口胶带。

6) 将控制阀的承插口对正中心管，小心地顺时针转动控制阀。

(注意：在旋转须在中心管口部涂擦润滑剂，一定要确保中心管插入阀体)直至控制阀旋紧在罐体接口上。

4 调试篇1) 缓慢地打开进水阀至1/4开启处，(注意：阀门开启过快树脂会流失)此时可以听到空气从排水管排出的声音。

全自动软化水设备安装步骤
全自动软化水设备安装步骤
首先，在安装软化水设备之前必须满足一些要求：
1、软化水设备进水水压保持在以上一下为宜。

2、进水温度应保持在5-45℃之间。

3、电源采用交流200V/50Hz。

4、工作环境温度应保持在5-50℃之间。

软化水设备安装步骤如下：
1、将下布水器装在中心管底端，然后插入到树脂罐中央，用胶带封住中心管口，防止树脂泄漏。

2、填充树脂，将树脂倒入树脂罐中。

将布水器安装到控制阀上，将中心管从布水器插入到控制阀内。

3、将吸盐管与阀体链接的配件插入吸盐管内，把盐阀置入盐箱中，与塑料头链接。

4.、链接排水管。

$
5、按照控制阀的箭头指示连接水管，安装压力表、手动阀门与旁通阀，在进水阀安装Y型过滤器，防止管道堵塞。

软化水设备调试
技术资料由莱特莱德大连全自动软化水设备公司提供。

布水器示意图：1、长柄水帽 (1)2、宝塔形水帽 (1)3、螺纹式水帽 (1)4、Autotrol六分上布水 (2)6、六分下布水(香茹头) (2)7、-F六分上布水 (3)8、-F六分下布水 (3)9、1.2”汉堡头(上布水) (4)10、1.2”下布水器 (4)11、1.2”叠片式下布水器 (4)12、1.5”汉堡头上布水 (5)13、1.5”下布水器 (5)14、1.5”叠片式下布水器 (5)15、3”布水管 (6)16、弯头式上布水器 (7)17、3”法兰式上布水器 (8)18、1.5”中心管顶装式爪形下水器 (9)19、侧装弯头式多管形下布水器 (10)20、3” 中心管顶装式下水器 (11)21、侧装法兰式双层下布水器 (12)22、侧装法兰式鱼骨状下布水器 (13)23、4”-2.5”罐顶变径： (14)26、罐顶变径6”-4”： (14)1、长柄水帽货号：H1201注：用于介质过滤器的下布水；以均布的方式安装在底部的多孔板上；单只水帽的设计工作流量为500-700L/h，反洗流量为1500-2000L/h。
