PCB板的测试方法PCB(PrintedCircuitBoard),中文名称为印制电路板,又称印刷电路板、印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的提供者。
由于它是采用电子印刷术制作的,故被称为“印刷”电路板。
电子设备采用印制板后,由于同类印制板的一致性,从而避免了人工接线的差错,并可实现电子元器件自动插装或贴装、自动焊锡、自动检测,保证了电子设备的质量,提高了劳动生产率、降低了成本,并便于维修。
印制板从单层发展到双面、多层和挠性,并且仍旧保持着各自的发展趋势。
由于不断地向高精度、高密度和高可靠性方向发展,不断缩小体积、减少成本、提高性能,使得印制板在未来电子设备的发展工程中,仍然保持着强大的生命力。
综述国内外对未来印制板生产制造技术发展动向的论述基本是一致的,即向高密度,高精度,细孔径,细导线,细间距,高可靠,多层化,高速传输,轻量,薄型方向发展,在生产上同时向提高生产率,降低成本,减少污染,适应多品种、小批量生产方向发展。
印制电路的技术发展水平,一般以印制板上的线宽,孔径,板厚/孔径比值为代表. 改革开放以来,中国由于在劳动力资源、市场、投资等方面的优惠政策,吸引了欧美制造业的大规模转移,大量的电子产品及制造商将工厂设立在中国,并由此带动了包括PCB 在内的相关产业的发展。
据中国CPCA统计,2006 年我国PCB 实际产量达到1.30 亿平方米,产值达到121 亿美元,占全球PCB 总产值的24.90%,超过日本成为世界第一。
2000 年至2006 年中国PCB 市场年均增长率达20%,远超过全球平均水平。
2008 年全球金融危机给PCB 产业造成了巨大冲击,但没有给中国PCB 产业造成灾难性打击,在国家经济政策刺激下2010 年中国的PCB 产业出现了全面复苏,2010 年中国PCB 产值高达199.71 亿美元。
Prismark 预测2010-2015 年间中国将保持8.10%的复合年均增长率,高于全球5.40%的平均增长率。
PCB板可靠性测试项目测试项目操作过程及操作要求:一、棕化剥离强度试验:1.1 测试目的:确定棕化之抗剥离强度1.2 仪器用品:1OZ铜箔、基板、拉力测试机、刀片1.3 试验方法:1.3.1 取一张适当面积的基板,将两面铜箔蚀刻掉。
1.3.2 取一张相当大小之1OZ铜箔,固定在基板上。
1.3.3 将以上之样品按棕化→压合流程作业,压合迭合PP时,铜箔棕化面与PP接触。
1.3.4 压合后剪下适合样品,用刀片割板面铜箔为两并行线,长约10cm,宽≧3.8mm。
1.3.5 按拉力测试机操作规范测试铜箔之剥离强度。
1.4 计算:1.5 取样方法及频率:取试验板1PCS/line/周二、切片测试:2.1 测试目的:压合一介电层厚度;钻孔一测试孔壁之粗糙度;电镀一精确掌握镀铜厚度;防焊-绿油厚度;2.2 仪器用品:砂纸,研磨机,金相显微镜,抛光液,微蚀液2.3 试验方法:2.3试验方法:2.3.1 选择试样用冲床在适当位置冲出切片。
2.3.2 将切片垂直固定于模型中。
2.3.3 按比例调和树脂与硬化剂并倒入模型中,令其自然硬化。
2.3.4 以砂纸依次由小目数粗磨至大目数细磨至接近孔中心位置2.3.5 以抛光液抛光。
2.3.6 微蚀铜面。
2.3.7 以金相显微镜观察并记录之。
2.4 取样方法及频率:电镀-首件,1PNL/每缸/每班,自主件2PNL/每批,测量孔铜时取9点,测量面铜时C\S面各取9点。
钻孔-首件,(1PNL/轴/4台机/班,取钻孔板底板)打板边切片位置,读最大孔壁粗糙度数值。
压合-首件,(每料号1PNL及测试板厚不合格时)取压合板边任一位置。
(注:压合介电层厚度以比要求值小于或等于1mil作允收。
)防焊-首件,(1PNL/4小时)取独立线路。
三、补线焊锡/电阻值测试:3.1测试目的:为预知产品补线处经焊锡后之品质和补线处的电阻值。
3.2仪器用品:烘箱、锡炉、秒表、助焊剂、金相显微镜、欧姆表、修补刀。
pcb测试方案一、引言PCB(Printed Circuit Board)是电子设备中重要的组成部分,为了确保它的质量和可靠性,需要进行严格的测试。
本文将介绍一种可行的PCB测试方案,以确保PCB在生产过程中达到预期的质量标准。
二、测试目标1. 确保电路连接正常:测试电路连接的可靠性,避免因接触不良或线路短路引起的问题。
2. 检测电气性能:测试PCB的电气特性,包括电压、电流、功耗、信号传输等参数。
3. 验证PCB设计:通过测试,验证PCB设计是否满足需求,并进行功能性验证。
三、测试方法1. 异常电压测试:通过在PCB上施加异常电压,如过电压和欠电压,测试电路的稳定性和保护功能。
2. 异常温度测试:模拟极端高温和低温环境对PCB的影响,测试PCB在不同温度下的性能。
3. 信号完整性测试:使用信号发生器和示波器,测试高速信号在PCB上的传输情况,检测信号的时延、波形失真等。
4. 静电放电测试:测试PCB的静电放电防护能力,防止由于静电放电引起的故障。
5. 焊接质量测试:对PCB上的焊接点进行可视化检查,确保焊接质量良好,无虚焊、漏焊等问题。
6. 功能测试:根据PCB的设计功能,进行相关测试,包括输入输出接口测试、开关和按钮功能测试等。
7. 可靠性测试:在标准工作条件下对PCB进行长时间测试,以验证其可靠性,在不同工作条件下测试其寿命。
四、测试设备与工具1. 特定测试设备:选择适合的测试设备,如万用表、示波器、信号发生器、热冲击箱等,来完成不同的测试任务。
2. 标准测试工具:使用标准测试工具,如测试夹具、探针、测试线缆等,以确保测试的准确性和稳定性。

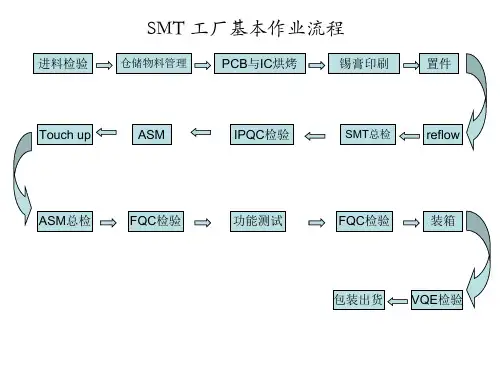

五、测试流程1. 确定测试目标和要求。
2. 配置测试设备和工具。
3. 准备测试样品。
4. 进行不同的测试,按照测试方法逐步进行。
5. 记录测试数据和结果。
6. 分析和评估测试结果,判断是否符合质量标准。
7. 提出改进措施,优化PCB设计和测试过程。
六、测试结果与分析通过以上的测试,可以得出PCB的性能和质量评估结果。

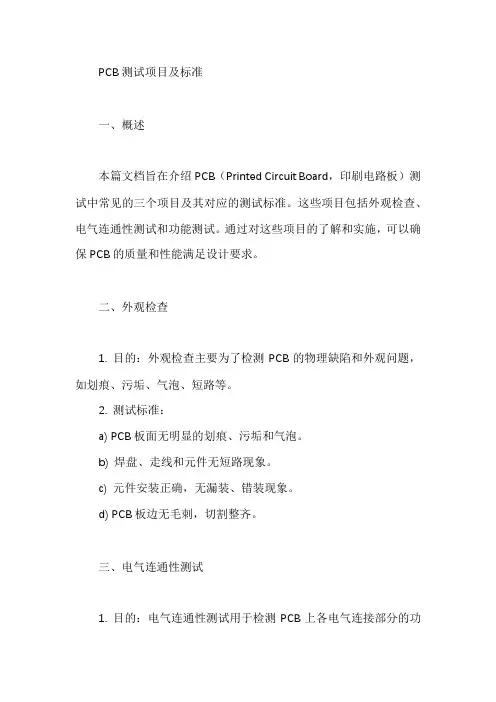

PCB测试项目及标准一、概述本篇文档旨在介绍PCB(Printed Circuit Board,印刷电路板)测试中常见的三个项目及其对应的测试标准。
这些项目包括外观检查、电气连通性测试和功能测试。
通过对这些项目的了解和实施,可以确保PCB的质量和性能满足设计要求。
二、外观检查1. 目的:外观检查主要为了检测PCB的物理缺陷和外观问题,如划痕、污垢、气泡、短路等。
2. 测试标准:a) PCB板面无明显的划痕、污垢和气泡。
b) 焊盘、走线和元件无短路现象。
c) 元件安装正确,无漏装、错装现象。
d) PCB板边无毛刺,切割整齐。
三、电气连通性测试1. 目的:电气连通性测试用于检测PCB上各电气连接部分的功能性,确保导线和焊盘之间的连接正常,满足设计要求的导通性和绝缘性。
2. 测试标准:a) 导通性测试:采用万用表或专用导通测试仪器进行测试,要求导线电阻值在规定范围内(一般为小于0.1欧姆)。
b) 绝缘性测试:采用高压绝缘测试仪器,对PCB上的不同电位部分进行绝缘性能检测,确保绝缘电阻值大于规定值(通常大于100M 欧姆)。
四、功能测试1. 目的:功能测试用于验证PCB在实际使用环境中的性能表现,检查各项功能是否正常工作。
2. 测试标准:a) 根据产品规格书或设计要求,对PCB的各项功能进行逐一测试,确保其满足设计要求。
b) 对于具有显示功能的PCB,需观察显示效果,包括字符清晰度、反应速度等。
c) 对于具有按键或其他输入设备的PCB,需逐一测试其输入功能,确保正常工作。
d) 对于具有电源部分的PCB,需进行电源稳定性及耗电量等测试。
