电动机维修基础知识洛阳机电技术学校1．三相电动机的铭牌交流异步电动机铭牌：主要标记以下数据，并解释其意义如下：（1）额定功率（P）：是电动机轴上的输出功率。
（2）额定电压：指绕组上所加的电压。
（3）额定电流：定子绕组线电流。
（4）额定转速：（r/min）：额定负载下的转速。
（5）温升：指绝缘等级所耐受超过环境温温度。
（6）工作定额：即电动机允许的工作运行方式。
（7）绕组的接法：△或Y形连接，与额定电压相对应。
例如：某台电机、铭牌介绍：（1）型号：“112”例如：Y112M-4 中表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），表示电机的中心的高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。
（2）额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。
单位：W或KW。
（3）额定转速：在额定状态下运行时的转速。
转子没分钟的转数，单位：转/分（4）额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。
Y系列电动机的额定电压都是380V的。
对于Y、Y2系列凡功率：3千瓦及以下的电机，定子绕组接法：均为星形连接（Y），4千瓦以上的电机接法：都是三角形连接（△）。
铭牌上标明的电压220/380伏和接法△/Y,表示绕组按△形连接,额定电压是220伏,按Y形连接时,额定电压是380伏。
（5）额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源吸取的线电流值，称为：额定电流。
电动机的电流有三种： a：额定电流、 b：启动电流、 c、空载电流。
如:----铭牌上注明的电流2.8/1.62安表示：绕组按△形连接在220伏额定电压下工作时的额定电流是2.8安；按Y形连接在380伏额定电压下工作时的额定电流是1.62安。
55千瓦以下的四极式电动机，在380伏电压下，工作时额定电流值，大约是额定功率值的2倍。
电动机在启动时，因为转子尚未转动，电流很大，通常是额定电流的4-7倍。
修电工基础问答题１、为什么变压器的低压绕组在里边，而高压绕组在外边？答：变压器高低压绕组的排列方式，是由多种因素决定的。
但就大多数变压器来讲，是把低压绕级布置在高压绕组的里边。
这主要是从绝缘方面考虑的。
理论上，不管高压绕组或低压绕组怎样布置，都能起变压作用。
但因为变压器的铁芯是接地的，由于低压绕组靠近铁芯，从绝缘角度容易做到。
如果将高压绕组靠近铁芯，则由于高压绕组电压很高，要达到绝缘要求，就需要很多多的绝缘材料和较大的绝缘距离。
这样不但增大了绕组的体积，而且浪费了绝缘材料。
再者，由于变压器的电压调节是靠改变高压绕组的抽头，即改变其匝数来实现的，因此把高压绕组安置在低压绕组的外边，引线也较容易。
２、三相异步电动机是怎样转起来的？答：当三相交流电流通入三相定子绕组后，在定子腔内便产生一个旋转磁场。
转动前静止不动的转子导体在旋转磁场作用下，相当于转子导体相对地切割磁场的磁力线，从而在转子导体中产生了感应电流（电磁感应原理）。
这些带感应电流的罢了子导体在产场中便会发生运动（电流的效应——电磁力）。
由于转子内导体总是对称布置的，因而导体上产生的电磁力正好方向相反，从而形成电磁转矩，使转子转动起来。
由于转子导体中的电流是定子旋转磁场感应产生的，因此也称感应电动机。
又由于转子的转速始终低于定子旋转磁场的转速，所以又称为异步电动机。
３、变压器为什么不能使直流电变压？答：变压器能够改变电压的条件是，原边施以交流电势产生交变磁通，交变磁通将在副边产生感应电势，感应电势的大小与磁通的变化率成正比。
当变压器以直流电通入时，因电流大小和方向均不变，铁芯中无交变磁通，即磁通恒定，磁通变化率为零，故感应电势也为零。
这时，全部直流电压加在具有很小电阻的绕组内，使电流非常之大，造成近似短路的现象。
而交流电是交替变化的，当初级绕组通入交流电时，铁芯内产生的磁通也随着变化，于是次级圈数大于初级时，就能升高电压；反之，次级圈数小于初级时就能降压。

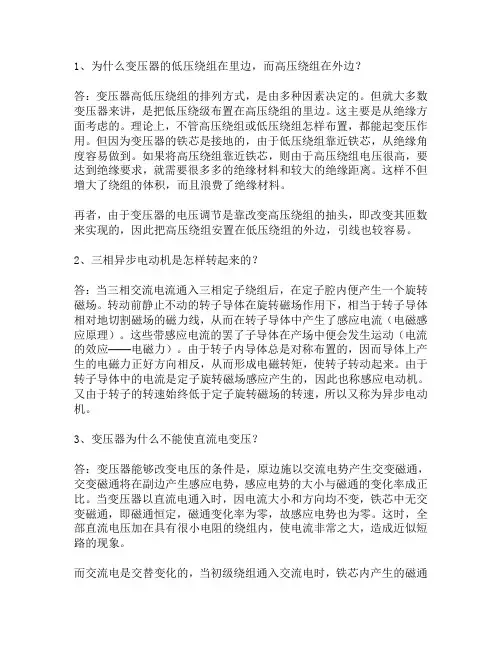

1、为什么变压器的低压绕组在里边，而高压绕组在外边？答：变压器高低压绕组的排列方式，是由多种因素决定的。
但就大多数变压器来讲，是把低压绕级布置在高压绕组的里边。
这主要是从绝缘方面考虑的。
理论上，不管高压绕组或低压绕组怎样布置，都能起变压作用。
但因为变压器的铁芯是接地的，由于低压绕组靠近铁芯，从绝缘角度容易做到。
如果将高压绕组靠近铁芯，则由于高压绕组电压很高，要达到绝缘要求，就需要很多多的绝缘材料和较大的绝缘距离。
这样不但增大了绕组的体积，而且浪费了绝缘材料。
再者，由于变压器的电压调节是靠改变高压绕组的抽头，即改变其匝数来实现的，因此把高压绕组安置在低压绕组的外边，引线也较容易。
2、三相异步电动机是怎样转起来的？答：当三相交流电流通入三相定子绕组后，在定子腔内便产生一个旋转磁场。
转动前静止不动的转子导体在旋转磁场作用下，相当于转子导体相对地切割磁场的磁力线，从而在转子导体中产生了感应电流（电磁感应原理）。
这些带感应电流的罢了子导体在产场中便会发生运动（电流的效应——电磁力）。
由于转子内导体总是对称布置的，因而导体上产生的电磁力正好方向相反，从而形成电磁转矩，使转子转动起来。
由于转子导体中的电流是定子旋转磁场感应产生的，因此也称感应电动机。
又由于转子的转速始终低于定子旋转磁场的转速，所以又称为异步电动机。
3、变压器为什么不能使直流电变压？答：变压器能够改变电压的条件是，原边施以交流电势产生交变磁通，交变磁通将在副边产生感应电势，感应电势的大小与磁通的变化率成正比。
当变压器以直流电通入时，因电流大小和方向均不变，铁芯中无交变磁通，即磁通恒定，磁通变化率为零，故感应电势也为零。
这时，全部直流电压加在具有很小电阻的绕组内，使电流非常之大，造成近似短路的现象。
而交流电是交替变化的，当初级绕组通入交流电时，铁芯内产生的磁通也随着变化，于是次级圈数大于初级时，就能升高电压；反之，次级圈数小于初级时就能降压。
因直流电的大小和方向不随时间变化，所以恒定直流电通入初级绕组，其铁芯内产生的磁通也是恒定不变的，就不能在次级绕组内感应出电势，所以不起变压作用。

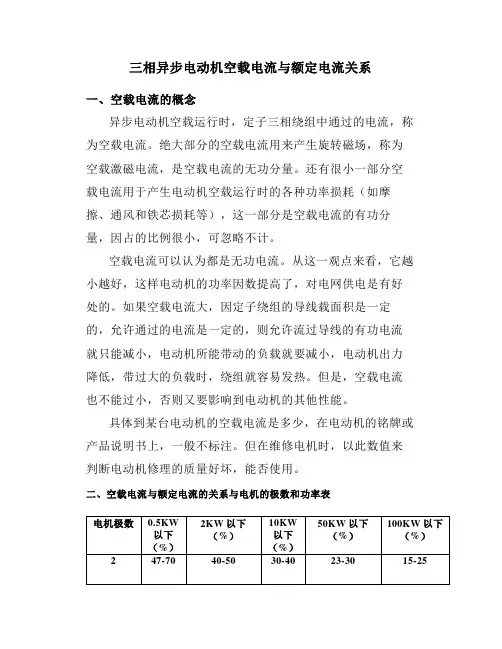

三相异步电动机空载电流与额定电流关系
一、空载电流的概念
异步电动机空载运行时，定子三相绕组中通过的电流，称为空载电流。
绝大部分的空载电流用来产生旋转磁场，称为空载激磁电流，是空载电流的无功分量。
还有很小一部分空载电流用于产生电动机空载运行时的各种功率损耗（如摩擦、通风和铁芯损耗等），这一部分是空载电流的有功分量，因占的比例很小，可忽略不计。
空载电流可以认为都是无功电流。
从这一观点来看，它越小越好，这样电动机的功率因数提高了，对电网供电是有好处的。
如果空载电流大，因定子绕组的导线载面积是一定的，允许通过的电流是一定的，则允许流过导线的有功电流就只能减小，电动机所能带动的负载就要减小，电动机出力降低，带过大的负载时，绕组就容易发热。
但是，空载电流也不能过小，否则又要影响到电动机的其他性能。
具体到某台电动机的空载电流是多少，在电动机的铭牌或产品说明书上，一般不标注。
但在维修电机时，以此数值来判断电动机修理的质量好坏，能否使用。
二、空载电流与额定电流的关系与电机的极数和功率表。

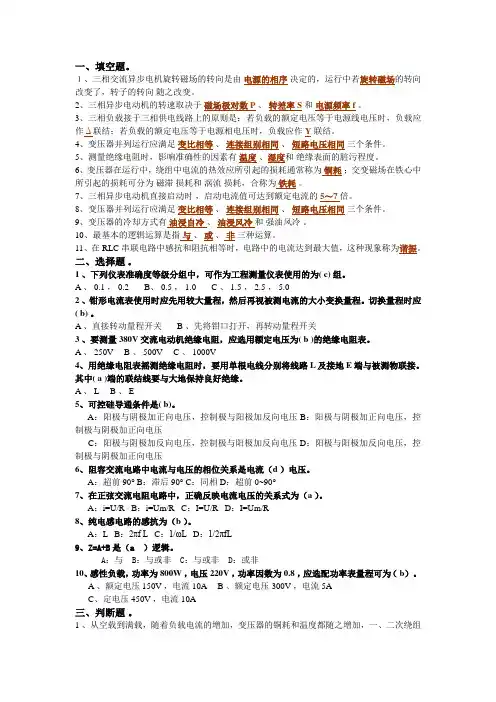

一、填空题。
１、三相交流异步电机旋转磁场的转向是由电源的相序决定的，运行中若旋转磁场的转向改变了，转子的转向随之改变。
2、三相异步电动机的转速取决于磁场极对数 P、转差率 S和电源频率 f。
3、三相负载接于三相供电线路上的原则是：若负载的额定电压等于电源线电压时，负载应作Δ联结；若负载的额定电压等于电源相电压时，负载应作Y联结。
4、变压器并列运行应满足变比相等、连接组别相同、短路电压相同三个条件。
5、测量绝缘电阻时，影响准确性的因素有温度、湿度和绝缘表面的脏污程度。
6、变压器在运行中，绕组中电流的热效应所引起的损耗通常称为铜耗；交变磁场在铁心中所引起的损耗可分为磁滞损耗和涡流损耗，合称为铁耗。
7、三相异步电动机直接启动时，启动电流值可达到额定电流的5～7倍。
8、变压器并列运行应满足变比相等、连接组别相同、短路电压相同三个条件。
9、变压器的冷却方式有油浸自冷、油浸风冷和强油风冷。
10、最基本的逻辑运算是指与、或、非三种运算。
11、在 RLC 串联电路中感抗和阻抗相等时，电路中的电流达到最大值，这种现象称为谐振。
二、选择题。
1 、下列仪表准确度等级分组中，可作为工程测量仪表使用的为( c) 组。
A 、 0.1 ， 0.2 B、 0.5 ， 1.0 C 、 1.5 ， 2.5 ， 5.02 、钳形电流表使用时应先用较大量程，然后再视被测电流的大小变换量程。
切换量程时应( b) 。
A 、直接转动量程开关B 、先将钳口打开，再转动量程开关3 、要测量 380V 交流电动机绝缘电阻，应选用额定电压为( b )的绝缘电阻表。
A 、 250VB 、 500VC 、 1000V4、用绝缘电阻表摇测绝缘电阻时，要用单根电线分别将线路 L 及接地 E 端与被测物联接。
其中( a )端的联结线要与大地保持良好绝缘。
A 、 LB 、 E5、可控硅导通条件是( b)。
A：阳极与阴极加正向电压，控制极与阳极加反向电压 B：阳极与阴极加正向电压，控制极与阴极加正向电压C：阳极与阴极加反向电压，控制极与阳极加反向电压 D：阳极与阳极加反向电压，控制极与阴极加正向电压6、阻容交流电路中电流与电压的相位关系是电流（d ）电压。

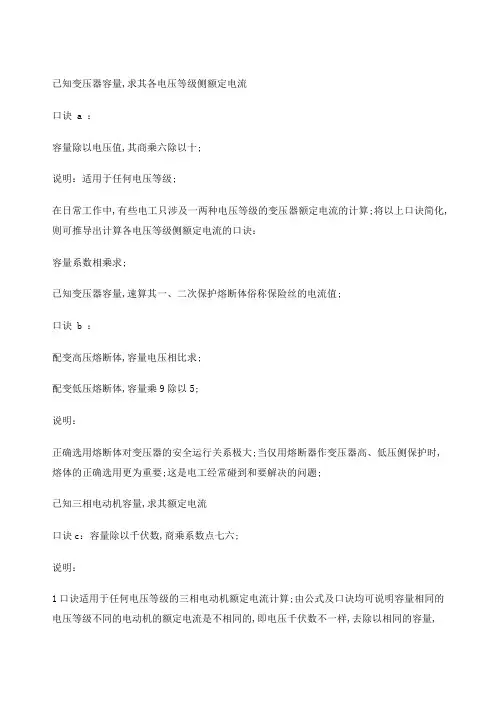

已知变压器容量,求其各电压等级侧额定电流口诀 a ：容量除以电压值,其商乘六除以十;说明：适用于任何电压等级;在日常工作中,有些电工只涉及一两种电压等级的变压器额定电流的计算;将以上口诀简化,则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求;已知变压器容量,速算其一、二次保护熔断体俗称保险丝的电流值;口诀 b ：配变高压熔断体,容量电压相比求;配变低压熔断体,容量乘9除以5;说明：正确选用熔断体对变压器的安全运行关系极大;当仅用熔断器作变压器高、低压侧保护时,熔体的正确选用更为重要;这是电工经常碰到和要解决的问题;已知三相电动机容量,求其额定电流口诀c：容量除以千伏数,商乘系数点七六;说明：1口诀适用于任何电压等级的三相电动机额定电流计算;由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的,即电压千伏数不一样,去除以相同的容量,所得“商数” 显然不相同,不相同的商数去乘相同的系数,所得的电流值也不相同;若把以上口诀叫做通用口诀,则可推导出计算220、380、660、电压等级电动机的额定电流专用计算口诀,用专用计算口诀计算某台三相电动机额定电流时,容量千瓦与电流安培关系直接倍数化,省去了容量除以千伏数,商数再乘系数;三相二百二电机,千瓦三点五安培;常用三百八电机,一个千瓦两安培;低压六百六电机,千瓦一点二安培;高压三千伏电机,四个千瓦一安培;高压六千伏电机,八个千瓦一安培;2口诀c 使用时,容量单位为kW,电压单位为kV,电流单位为A,此点一定要注意;3口诀c 中系数是考虑电动机功率因数和效率等计算而得的综合值;功率因数为,效率不,此两个数值比较适用于几十千瓦以上的电动机,对常用的 10kW以下电动机则显得大些;这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差,此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小;4运用口诀计算技巧;用口诀计算常用380V电动机额定电流时,先用电动机配接电源电压数去除、商数2去乘容量kW数;若遇容量较大的6kV电动机,容量kW数又恰是6kV数的倍数,则容量除以千伏数,商数乘以系数;5误差;由口诀c 中系数是取电动机功率因数为、效率为而算得,这样计算不同功率因数、效率的电动机额定电流就存在误差;由口诀c 推导出的5个专用口诀,容量kW与电流A的倍数,则是各电压等级kV数除去系数的商;专用口诀简便易心算,但应注意其误差会增大;一般千瓦数较大的,算得的电流比铭牌上的略大些；而千瓦数较小的,算得的电流则比铭牌上的略小些;对此,在计算电流时,当电流达十多安或几十安时,则不必算到小数点以后;可以四舍而五不入,只取整数,这样既简单又不影响实用;对于较小的电流也只要算到一位小数即可;测知电流求容量测知无铭牌电动机的空载电流,估算其额定容量口诀：无牌电机的容量,测得空载电流值,乘十除以八求算,近靠等级千瓦数;说明：口诀是对无铭牌的三相异步电动机,不知其容量千瓦数是多少,可按通过测量电动机空载电流值,估算电动机容量千瓦数的方法;测知电力变压器二次侧电流,求算其所载负荷容量口诀：已知配变二次压,测得电流求千瓦;电压等级四百伏,一安零点六千瓦;电压等级三千伏,一安四点五千瓦;电压等级六千伏,一安整数九千瓦;电压等级十千伏,一安一十五千瓦;电压等级三万五,一安五十五千瓦;说明：1电工在日常工作中,常会遇到上级部门,管理人员等问及电力变压器运行情况,负荷是多少电工本人也常常需知道变压器的负荷是多少;负荷电流易得知,直接看配电装置上设置的电流表,或用相应的钳型电流表测知,可负荷功率是多少,不能直接看到和测知;这就需靠本口诀求算,否则用常规公式来计算,既复杂又费时间;2“电压等级四百伏,一发零点六千瓦;”当测知电力变压器二次侧电压等级400V负荷电流后,安培数值乘以系数便得到负荷功率千瓦数;测知白炽灯照明线路电流,求算其负荷容量照明电压二百二,一安二百二十瓦;说明：工矿企业的照明,多采用220V的白炽灯;照明供电线路指从配电盘向各个照明配电箱的线路,照明供电干线一般为三相四线,负荷为4kW以下时可用单相;照明配电线路指从照明配电箱接至照明器或插座等照明设施的线路;不论供电还是配电线路,只要用钳型电流表测得某相线电流值,然后乘以220系数,积数就是该相线所载负荷容量;测电流求容量数,可帮助电工迅速调整照明干线三相负荷容量不平衡问题,可帮助电工分析配电箱内保护熔体经常熔断的原因,配电导线发热的原因等等;测知无铭牌380V单相焊接变压器的空载电流,求算基额定容量口诀：三百八焊机容量,空载电流乘以五;单相交流焊接变压器实际上是一种特殊用途的降压变压器,与普通变压器相比,其基本工作原理大致相同;为满足焊接工艺的要求,焊接变压器在短路状态下工作,要求在焊接时具有一定的引弧电压;当焊接电流增大时,输出电压急剧下降,当电压降到零时即二次侧短路,二次侧电流也不致过大等等,即焊接变压器具有陡降的外特性,焊接变压器的陡降外特性是靠电抗线圈产生的压降而获得的;空载时,由于无焊接电流通过,电抗线圈不产生压降,此时空载电压等于二次电压,也就是说焊接变压器空载时与普通变压器空载时相同;变压器的空载电流一般约为额定电流的6%~8%国家规定空载电流不应大于额定电流的10%;这就是口诀和公式的理论依据;已知380V三相电动机容量,求其过载保护热继电器元件额定电流和整定电流口诀：电机过载的保护,热继电器热元件；号流容量两倍半,两倍千瓦数整定;说明：1容易过负荷的电动机,由于起动或自起动条件严重而可能起动失败,或需要限制起动时间的,应装设过载保护;长时间运行无人监视的电动机或3kW及以上的电动机,也宜装设过载保护;过载保护装置一般采用热继电器或断路器的延时过电流脱扣器;目前我国生产的热继电器适用于轻载起动,长时期工作或间断长期工作的电动机过载保护;2热继电器过载保护装置,结构原理均很简单,可选调热元件却很微妙,若等级选大了就得调至低限,常造成电动机偷停,影响生产,增加了维修工作;若等级选小了,只能向高限调,往往电动机过载时不动作,甚至烧毁电机;3正确算选380V三相电动机的过载保护热继电器,尚需弄清同一系列型号的热继电器可装用不同额定电流的热元件;热元件整定电流按“两倍千瓦数整定”；热元件额定电流按“号流容量两倍半”算选；热继电器的型号规格,即其额定电流值应大于等于热元件额定电流值;已知380V三相电动机容量,求其远控交流接触器额定电流等级口诀：远控电机接触器,两倍容量靠等级；步繁起动正反转,靠级基础升一级;说明：1目前常用的交流接触器有CJ10、CJ12、CJ20等系列,较适合于一般三相电动机的起动的控制;已知小型380V三相笼型电动机容量,求其供电设备最小容量、负荷开关、保护熔体电流值口诀：直接起动电动机,容量不超十千瓦；六倍千瓦选开关,五倍千瓦配熔体;供电设备千伏安,需大三倍千瓦数;说明：1口诀所述的直接起动的电动机,是小型380V鼠笼型三相电动机,电动机起动电流很大,一般是额定电流的4~7倍;用负荷开关直接起动的电动机容量最大不应超过10kW,一般以以下为宜,且开启式负荷开关胶盖瓷底隔离开关一般用于及以下的小容量电动机作不频繁的直接起动；封闭式负荷开关铁壳开关一般用于10kW以下的电动机作不频繁的直接起动;两者均需有熔体作短路保护,还有电动机功率不大于供电变压器容量的30%;总之,切记电动机用负荷开关直接起动是有条件的2负荷开关均由简易隔离开关闸刀和熔断器或熔体组成;为了避免电动机起动时的大电流,负荷开关的容量,即额定电流A；作短路保护的熔体额定电流A,分别按“六倍千瓦选开关,五倍千瓦配熔件”算选,由于铁壳开关、胶盖瓷底隔离开关均按一定规格制造,用口诀算出的电流值,还需靠近开关规格;同样算选熔体,应按产品规格选用;已知笼型电动机容量,算求星-三角起动器QX3、QX4系列的动作时间和热元件整定电流口诀：电机起动星三角,起动时间好整定；容量开方乘以二,积数加四单位秒;电机起动星三角,过载保护热元件；整定电流相电流,容量乘八除以七;说明：1 QX3、QX4系列为自动星形-三角形起动器,由三只交流接触器、一只三相热继电器和一只时间继电器组成,外配一只起动按钮和一只停止按钮;起动器在使用前,应对时间继电器和热继电器进行适当的调整,这两项工作均在起动器安装现场进行;电工大多数只知电动机的容量,而不知电动机正常起动时间、电动机额定电流;时间继电器的动作时间就是电动机的起动时间从起动到转速达到额定值的时间,此时间数值可用口诀来算;2时间继电器调整时,暂不接入电动机进行操作,试验时间继电器的动作时间是否能与所控制的电动机的起动时间一致;如果不一致,就应再微调时间继电器的动作时间,再进行试验;但两次试验的间隔至少要在90s以上,以保证双金属时间继电器自动复位;3热继电器的调整,由于QX系列起动器的热电器中的热元件串联在电动机相电流电路中,而电动机在运行时是接成三角形的,则电动机运行时的相电流是线电流即额定电流的1/√3倍;所以,热继电器热元件的整定电流值应用口诀中“容量乘八除以七”计算;根据计算所得值,将热继电器的整定电流旋钮调整到相应的刻度 -中线刻度左右;如果计算所得值不在热继电器热元件额定电流调节范围,即大于或小于调节机构之刻度标注高限或低限数值,则需更换适当的热继电器,或选择适当的热元件;已知笼型电动机容量,求算控制其的断路器脱扣器整定电流口诀：断路器的脱扣器,整定电流容量倍；瞬时一般是二十,较小电机二十四；延时脱扣三倍半,热脱扣器整两倍;说明：1自动断路器常用在对鼠笼型电动机供电的线路上作不经常操作的断路器;如果操作频繁,可加串一只接触器来操作;断路器利用其中的电磁脱扣器瞬时作短路保护,利用其中的热脱扣器或延时脱扣器作过载保护;断路器的脱扣器整定电流值计算是电工常遇到的问题,口诀给出了整定电流值和所控制的笼型电动机容量千瓦数之间的倍数关系;2“延时脱扣三倍半,热脱扣器整两倍”说的是作为过载保护的自动断路器,其延时脱扣器的电流整定值可按所控制电动机额定电流的倍选择,即倍千瓦数选择;热脱扣器电流整定值,应等于或略大于电动机的额定电流,即按电动机容量千瓦数的2倍选择;已知异步电动机容量,求算其空载电流口诀：电动机空载电流,容量八折左右求；新大极数少六折,旧小极多千瓦数;说明：1异步电动机空载运行时,定了三相绕组中通过的电流,称为空载电流;绝大部分的空载电流用来产生旋转磁场,称为空载激磁电流,是空载电流的无功分量;还有很小一部分空载电流用于产生电动机空载运行时的各种功率损耗如摩擦、通风和铁芯损耗等,这一部分是空载电流的有功分量,因占的比例很小,可忽略不计;因此,空载电流可以认为都是无功电流;从这一观点来看,它越小越好,这样电动机的功率因数提高了,对电网供电是有好处的;如果空载电流大,因定子绕组的导线载面积是一定的,允许通过的电流是一定的,则允许流过导线的有功电流就只能减小,电动机所能带动的负载就要减小,电动机出力降低,带过大的负载时,绕组就容易发热;但是,空载电流也不能过小,否则又要影响到电动机的其他性能;一般小型电动机的空载电流约为额定电流的30%~70%,大中型电动机的空载电流约为额定电流的20%~40%;具体到某台电动机的空载电流是多少,在电动机的铭牌或产品说明书上,一般不标注;可电工常需知道此数值是多少,以此数值来判断电动机修理的质量好坏,能否使用;2口诀是现场快速求算电动机空载电流具体数值的口诀,它是众多的测试数据而得;它符合“电动机的空载电流一般是其额定电流的1/3”;同时它符合实践经验：“电动机的空载电流,不超过容量千瓦数便可使用”的原则指检修后的旧式、小容量电动机;口诀“容量八折左右求”是指一般电动机的空载电流值是电动机额定容量千瓦数的倍左右;中型、4或6极电动机的空载电流,就是电动机容量千瓦数的倍；新系列,大容量,极数偏小的2级电动机,其空载电流计算按“新大极数少六折”；对旧的、老式系列、较小容量,极数偏大的8极以上电动机,其空载电流,按“是小极多千瓦数”计算,即空载电流值近似等于容量千瓦数,但一般是小于千瓦数;运用口诀计算电动机的空载电流,算值与电动机说明书标注的、实测值有一定的误差,但口诀算值完全能满足电工日常工作所需求;已知电力变压器容量,求算其二次侧出线自动断路器瞬时脱扣器整定电流值口诀：配变二次侧供电,最好配用断路器；瞬时脱扣整定值,三倍容量千伏安;说明：1当断路器作为电力变压器二次侧供电线路开关时,断路器脱扣器瞬时动作整定值,一般按电工需熟知应用口诀巧用低压验电笔低压验电笔是电工常用的一种辅助安全用具;用于检查500V以下导体或各种用电设备的外壳是否带电;一支普通的低压验电笔,可随身携带,只要掌握验电笔的原理,结合熟知的电工原理,灵活运用技巧很多;1判断交流电与直流电口诀电笔判断交直流,交流明亮直流暗,交流氖管通身亮,直流氖管亮一端;说明：首先告知读者一点,使用低压验电笔之前,必须在已确认的带电体上验测；在未确认验电笔正常之前,不得使用;判别交、直流电时,最好在“两电”之间作比较,这样就很明显;测交流电时氖管两端同时发亮,测直流电时氖管里只有一端极发亮;2判断直流电正负极口诀：电笔判断正负极,观察氖管要心细,前端明亮是负极,后端明亮为正极;说明：氖管的前端指验电笔笔尖一端,氖管后端指手握的一端,前端明亮为负极,反之为正极;测试时要注意：电源电压为110V及以上；若人与大地绝缘,一只手摸电源任一极,另一只手持测民笔,电笔金属头触及被测电源另一极,氖管前端极发亮,所测触的电源是负极；若是氖管的后端极发亮,所测触的电源是正极,这是根据直流单向流动和电子由负极向正极流动的原理;3判断直流电源有无接地,正负极接地的区别口诀变电所直流系数,电笔触及不发亮；若亮靠近笔尖端,正极有接地故障；若亮靠近手指端,接地故障在负极;说明：发电厂和变电所的直流系数,是对地绝缘的,人站在地上,用验电笔去触及正极或负极,氖管是不应当发亮的,如果发亮,则说明直流系统有接地现象；如果发亮在靠近笔尖的一端,则是正极接地；如果发亮在靠近手指的一端,则是负极接地;4判断同相与异相口诀判断两线相同异,两手各持一支笔,两脚与地相绝缘,两笔各触一要线,用眼观看一支笔,不亮同相亮为异;说明：此项测试时,切记两脚与地必须绝缘;因为我国大部分是380/220V供电,且变压器普遍采用中性点直接接地,所以做测试时,人体与大地之间一定要绝缘,避免构成回路,以免误判断；测试时,两笔亮与不亮显示一样,故只看一支则可;5判断380/220V三相三线制供电线路相线接地故障口诀星形接法三相线,电笔触及两根亮,剩余一根亮度弱,该相导线已接地；若是几乎不见亮 ,金属接地的故障;说明：电力变压器的二次侧一般都接成Y形,在中性点不接地的三相三线制系统中,用验电笔触及三根相线时,有两根比通常稍亮,而另一根上的亮度要弱一些,则表示这根亮度弱的相线有接地现象,但还不太严重；如果两根很亮,而剩余一根几乎看不见亮,则是这根相线有金属接地故障;现场急救触电才人工呼吸法触电人脱离电源后,应立即进行生理状态的判定;只有经过正确的判定,才能确定抢救方法;1判定有无意识;救护人轻拍或轻摇触电人的户膀注意不要用力过猛或摇头部,以免加重可能存在的外伤,并在耳旁大声呼叫;如无反应,立即用手指掐压人中穴;当呼之不应,刺激也毫无反应时,可判定为意识已丧失;该判定过程应在5S内完成;当触电人意识已丧失时,应立即呼救;将触电人仰卧在坚实的平面上,头部放平,颈部不能高于胸部,双臂平放在驱干两侧,解开紧身上衣,松开裤带,取出假牙,清除口腔中的异物;若触电人面部朝下,应将头、户、驱干作为一个整体同时翻转,不能扭曲,以免加重颈部可能存在的伤情;翻转方法是：救护人跪在触电人肩旁,先把触电人的两只手举过头,拉直两腿,把一条腿放在另一条腿上;然后一只手托住触电人的颈部,一只手扶住触电人的肩部,全身同时翻转;2判定有无呼吸;在保持气道开放的情况下,判定有无呼吸的方法有：用眼睛观察触电人的胸腹部有无起伏；用耳朵贴近触电人的口、鼻,聆听有无呼吸的声音；用脸或手贴近触电人的口、鼻,测试有无气体排出；用一张薄纸片放在触电人的口、鼻上,观察纸片是否动;若胸腹部无起伏、无呼气出,无气体排出,纸片不动,则可判定触电人已停止呼吸;该判定在3~5S内完成;1. 电动机的额定电流在铭牌上,起动最大时的电流是额定电流的7倍,空载电流需要研究电机学中的公式,经验公式：~45KW电机的额定电流是一个KW二个安培,小电机加一点,大电机减一点;2. 电动机启动时端电压计算经验公式估算法⊿Uqm＝100KiqSed+Sjh/Sdm＋KiqPedL⊿UxSdm=100Seb/ukKiq启动电动机的全电压启动时的起动电流倍数 Sed启动电动机的额定容量kVA Sjh变压器低压侧其他负荷容量 kVA Seb变压器额定容量kVA uk变压器阻抗电压％Sdm变压器低压母线上的三相短路容量 kVA ⊿Uqm电动机启动电压计算知道了电压电流就不用3. 三相交流电动机空载电流占额定电流的百分比极数千瓦以下 2千瓦以下 10千瓦以下 50千瓦以下 100千瓦以下 2 47--70％ 40--50％ 30--40％ 23--30％ 15--25％ 4 60--75％ 45--55％ 35--45％ 25--35％ 20--30％ 6 65--80％ 50--60％ 40--60％ 30--40％ 22--33％ 8 70--85％ 50--65％ 40--65％ 35--45％ 25--35％4.。
三相交流电动机空载电流占额定电流的百分比2.68*3.06极数0.5千瓦以下2千瓦以下10千瓦以下50千瓦以下100千瓦以下2 47--70％40--50％30--40％23--30％15--25％4 60--75％45--55％35--45％25--35％20--30％6 65--80％50--60％40--60％30--40％22--33％8 70--85％50--65％40--65％35--45％25--35％大功率的电动机空载电流Io约为额定电流的20%～40%，小功率的电动机空载电流Io约为额定电流的30%～70%。
Io=2In(1-COSφn)对于绕线电机空载电流将达到电机额定电流的60-70%。
任一相空载电流与空载电流平均值的偏差不应超过10%。
电动机空载电流，容量八折左右求；新大极数少六折，旧小极多千瓦数。
三相异步电动机的满载电流和空载电流功率KW 满载电流<A> 空载电流｛A｝2极4极6极8极2极4极6极8极0.6 1.36 1.51 1.83 1.77 0.67 0.86 1.24 1.251 2.22 2.33 2.62 2.78 0.96 1.2 1.68 1.81.7 3.56 3.68 4.25 4.28 1.51 1.772.49 2.42.8 5.64 5.9 6.54 6.85 1.85 2.623.79 3.824.5 8.9 9.38 9 .97 10.4 3.12 4.085.25 5.467 13.6 14.1 15.1 15.9 4.46 5.45 7.08 8.1410 18.9 19.6 20.8 21.7 6.25 7.28 8.26 8.614 27.1 27.1 29.1 29.5 8.24 9.63 13.1 11.42 0 37.5 38.2 39.6 40.7 9.8 11.8 15.4 14.528 52.9 52.4 54.5 56.4 14.7 15.1 17.7 2040 73.2 75.3 76 19.9 20.5 23.455 101 102 23.8 27.975 134 32.2注：2.8KW以下误差为15%；4.5KW以上误差为10%；28KW以上误差，电机空载电流的大小要根据其容量和极数来判断，一般大容量电机的空载电流与额定电流的百分比值，要比小容量电机小，而磁极数多的电机要比极数少的大些。

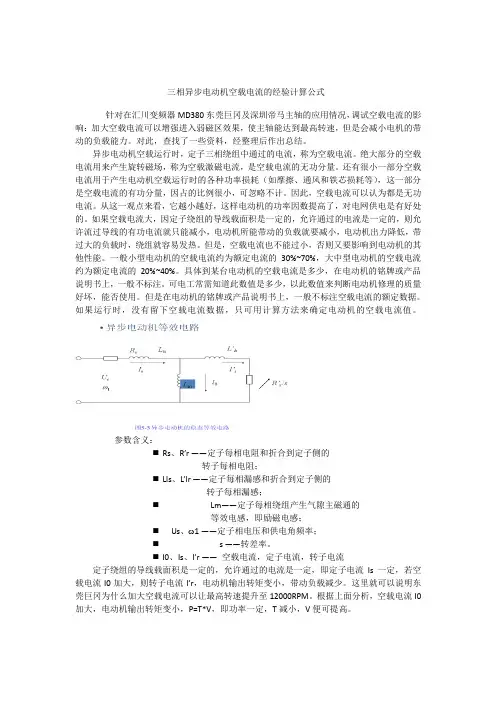

三相异步电动机空载电流的经验计算公式针对在汇川变频器MD380东莞巨冈及深圳帝马主轴的应用情况，调试空载电流的影响：加大空载电流可以增强进入弱磁区效果，使主轴能达到最高转速，但是会减小电机的带动的负载能力。
对此，查找了一些资料，经整理后作出总结。
异步电动机空载运行时，定子三相绕组中通过的电流，称为空载电流。
绝大部分的空载电流用来产生旋转磁场，称为空载激磁电流，是空载电流的无功分量。
还有很小一部分空载电流用于产生电动机空载运行时的各种功率损耗（如摩擦、通风和铁芯损耗等），这一部分是空载电流的有功分量，因占的比例很小，可忽略不计。
因此，空载电流可以认为都是无功电流。
从这一观点来看，它越小越好，这样电动机的功率因数提高了，对电网供电是有好处的。
如果空载电流大，因定子绕组的导线载面积是一定的，允许通过的电流是一定的，则允许流过导线的有功电流就只能减小，电动机所能带动的负载就要减小，电动机出力降低，带过大的负载时，绕组就容易发热。
但是，空载电流也不能过小，否则又要影响到电动机的其他性能。
一般小型电动机的空载电流约为额定电流的30%~70%，大中型电动机的空载电流约为额定电流的20%~40%。
具体到某台电动机的空载电流是多少，在电动机的铭牌或产品说明书上，一般不标注。
可电工常需知道此数值是多少，以此数值来判断电动机修理的质量好坏，能否使用。
但是在电动机的铭牌或产品说明书上，一般不标注空载电流的额定数据。
如果运行时，没有留下空载电流数据，只可用计算方法来确定电动机的空载电流值。
参数含义：⏹Rs、R’r——定子每相电阻和折合到定子侧的转子每相电阻；⏹Lls、L’lr ——定子每相漏感和折合到定子侧的转子每相漏感；⏹Lm——定子每相绕组产生气隙主磁通的等效电感，即励磁电感；⏹Us、 1 ——定子相电压和供电角频率；⏹s ——转差率。
⏹I0、Is、I’r——空载电流，定子电流，转子电流定子绕组的导线载面积是一定的，允许通过的电流是一定，即定子电流Is一定，若空载电流I0加大，则转子电流I’r，电动机输出转矩变小，带动负载减少。

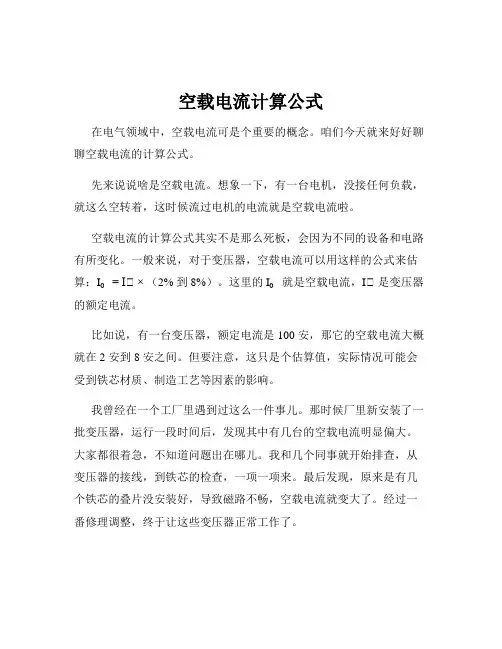

空载电流计算公式在电气领域中，空载电流可是个重要的概念。
咱们今天就来好好聊聊空载电流的计算公式。
先来说说啥是空载电流。
想象一下，有一台电机，没接任何负载，就这么空转着，这时候流过电机的电流就是空载电流啦。
空载电流的计算公式其实不是那么死板，会因为不同的设备和电路有所变化。
一般来说，对于变压器，空载电流可以用这样的公式来估算：I₀ = Iₙ × （2% 到 8%）。
这里的 I₀就是空载电流，Iₙ 是变压器的额定电流。
比如说，有一台变压器，额定电流是 100 安，那它的空载电流大概就在 2 安到 8 安之间。
但要注意，这只是个估算值，实际情况可能会受到铁芯材质、制造工艺等因素的影响。
我曾经在一个工厂里遇到过这么一件事儿。
那时候厂里新安装了一批变压器，运行一段时间后，发现其中有几台的空载电流明显偏大。
大家都很着急，不知道问题出在哪儿。
我和几个同事就开始排查，从变压器的接线，到铁芯的检查，一项一项来。
最后发现，原来是有几个铁芯的叠片没安装好，导致磁路不畅，空载电流就变大了。
经过一番修理调整，终于让这些变压器正常工作了。
再说说电动机的空载电流，它的计算就更复杂一些。
通常会受到电机的功率、极数、电压等因素的影响。
一般来说，小功率电机的空载电流占额定电流的比例较大，大功率电机则相对较小。
在实际工作中，准确计算空载电流对于设备的选型、运行和维护都非常重要。
如果空载电流过大，可能意味着设备存在故障或者损耗增加；如果过小，又可能影响设备的正常启动和运行。
总之，空载电流的计算公式虽然看起来有点复杂，但只要我们了解了其中的原理，结合实际情况，还是能够很好地掌握和应用的。
希望通过今天的介绍，能让您对空载电流的计算有更清楚的认识。

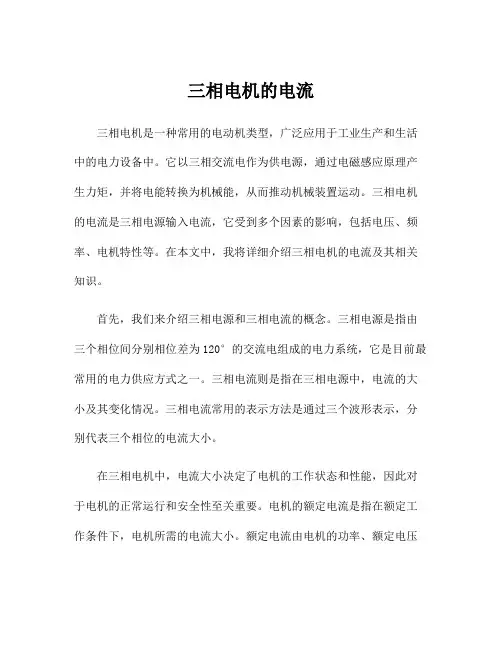

三相电机的电流三相电机是一种常用的电动机类型，广泛应用于工业生产和生活中的电力设备中。
它以三相交流电作为供电源，通过电磁感应原理产生力矩，并将电能转换为机械能，从而推动机械装置运动。
三相电机的电流是三相电源输入电流，它受到多个因素的影响，包括电压、频率、电机特性等。
在本文中，我将详细介绍三相电机的电流及其相关知识。
首先，我们来介绍三相电源和三相电流的概念。
三相电源是指由三个相位间分别相位差为120°的交流电组成的电力系统，它是目前最常用的电力供应方式之一。
三相电流则是指在三相电源中，电流的大小及其变化情况。
三相电流常用的表示方法是通过三个波形表示，分别代表三个相位的电流大小。
在三相电机中，电流大小决定了电机的工作状态和性能，因此对于电机的正常运行和安全性至关重要。
电机的额定电流是指在额定工作条件下，电机所需的电流大小。
额定电流由电机的功率、额定电压和电机特性决定。
在电机负载工作时，电机的实际电流大小可能会大于额定电流，这取决于负载情况和电机的设计。
三相电机的电流可以通过相电流和线电流两种形式表示。
相电流是指在三相电机运行时，每个相位上的电流大小，通常用字母I表示，如IA、IB和IC分别表示A相、B相和C相的电流大小。
相电流的大小与电机的负载和工作状态有关，它可以通过电流表或电流传感器测量得到。
线电流是指三个相电流之间的有效值之和。
线电流的大小是用来评估电机的总电流负载，它对于电机的选型和安装也非常重要。
三相电机的电流大小受到电源电压和电机特性的影响。
在理论上，三相电机的电流与功率和功率因数之间存在一定的关系。
根据电机的类型和设计，电机的功率因数可以是恒定的或变化的。
功率因数是指电动机输入和输出功率之间的功率比值，它反映了电机的效率和能量利用率。
功率因数越高，电机的电流越小，电能利用效率也越高。
通常，三相电机的功率因数在0.8至0.9之间，但也存在一些特殊设计的高功率因数电机。
除了电源电压和功率因数外，三相电机的额定电压和频率也对电流大小有影响。
