传感器试卷及答案5

成都理工大学《传感器原理与应用》试题5一、填空：（20分）1．通常传感器由_______________________________部分组成，是能把外界各种_____________转换成_____________器件和装置。

2.热电偶所产生的热电势是由_____________电势和_____________电势组成的，其表达式为Eab（T,To）=_____________。

在热电偶温度补偿中，补偿导线法（即冷端延长线法）是在_____________和之间，接入它的作用是_____________。

3.光电传感器的工作原理是基于物质的光电效应，目前所利用的光电效应大致有三大类：第一类是利用在光线作用下_____________效应，这类器件有_____________等；第二类是利用在光线作用下效应，这类器件有_____________等；第三类是利用在光线作下效应，这类器件有_____________。

4.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械应力，从而引起_____________，这种现象称为_____________。

相反，某些铁磁物质在外界磁场的作用下会产生_____________，这种现象称为_____________。

5.磁电式传感器是利用_____________产生感应电势的。

而霍尔式传感器为_____________在磁场中有电磁效应（霍尔效应）而输出电势的。

霍尔式传感器可用来测量_____________，_____________，_____________，_____________。

6.测量过程中存在着测量误差。

绝对误差是指_____________其表达式为_____________；相对误差是指其表达式为_____________；引用误差是指_____________其表达式为_____________7.光栅传感器中莫尔条纹的一个重要特性是具有位移放大作用。

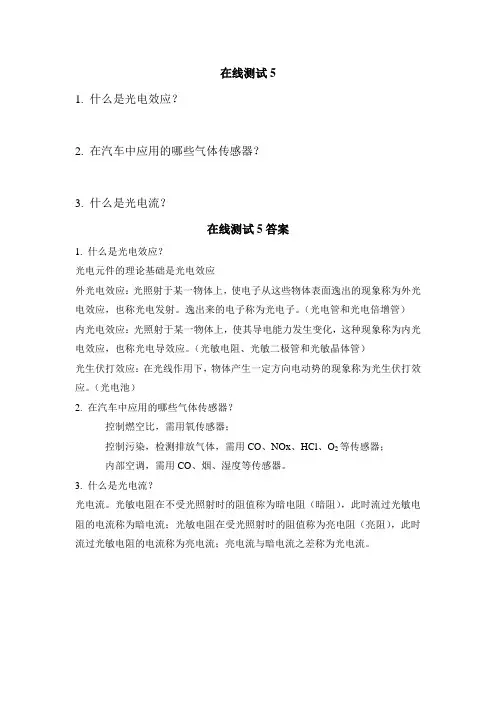

在线测试5
1. 什么是光电效应？
2. 在汽车中应用的哪些气体传感器？
3. 什么是光电流？
在线测试5答案
1. 什么是光电效应？
光电元件的理论基础是光电效应
外光电效应：光照射于某一物体上，使电子从这些物体表面逸出的现象称为外光电效应，也称光电发射。

逸出来的电子称为光电子。

（光电管和光电倍增管）内光电效应：光照射于某一物体上，使其导电能力发生变化，这种现象称为内光电效应，也称光电导效应。

（光敏电阻、光敏二极管和光敏晶体管）
光生伏打效应：在光线作用下，物体产生一定方向电动势的现象称为光生伏打效应。

（光电池）
2. 在汽车中应用的哪些气体传感器？
控制燃空比，需用氧传感器；
控制污染，检测排放气体，需用CO、NOx、HCl、O2等传感器；
内部空调，需用CO、烟、湿度等传感器。

3. 什么是光电流？
光电流。

光敏电阻在不受光照射时的阻值称为暗电阻（暗阻），此时流过光敏电阻的电流称为暗电流；光敏电阻在受光照射时的阻值称为亮电阻（亮阻），此时流过光敏电阻的电流称为亮电流；亮电流与暗电流之差称为光电流。

一、填空（30分，每空1.5分）1、有一温度计，它的量程范围为0∽200℃，精度等级为0.5级。

该表可能出现的最大误差为，当测量100℃时的示值相对误差为。

2、在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的倍左右为宜。

3、传感器由、、三部分组成。

4、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。

5、已知某铜热电阻在0℃时的阻值为50Ω，则其分度号是，对于镍铬-镍硅热电偶其正极是。

6、霍尔元件采用恒流源激励是为了。

7、用水银温度计测量水温,如从测量的具体手段来看它属于测量。

二、选择题(30分，每题2分)1、在以下几种传感器当中属于自发电型传感器。

A、电容式B、电阻式C、压电式D、电感式2、的数值越大,热电偶的输出热电势就越大。

A、热端直径B、热端和冷端的温度C、热端和冷端的温差D、热电极的电导率3、将超声波（机械振动波）转换成电信号是利用压电材料的。

A、应变效应B、电涡流效应C、压电效应D、逆压电效应4、在电容传感器中，若采用调频法测量转换电路，则电路中。

A、电容和电感均为变量B、电容是变量，电感保持不变C、电感是变量，电容保持不变D、电容和电感均保持不变5、在两片间隙为1mm的两块平行极板的间隙中插入，可测得最大的容量。

A、塑料薄膜B、干的纸C、湿的纸D、玻璃薄片6、热电阻测量转换电路采用三线制是为了A、提高测量灵敏度B、减小非线性误差C、提高电磁兼容性D、减小引线电阻的影响7、当石英晶体受压时，电荷产生在。

A、Z面上B、X面上C、Y面上D、X、Y、Z面上8、汽车衡所用的测力弹性敏感元件是。

A、悬臂梁B、弹簧管C、实心轴D、圆环9、在热电偶测温回路中经常使用补偿导线的最主要的目的是。

A、补偿热电偶冷端热电势的损失B、起冷端温度补偿作用C、将热电偶冷端延长到远离高温区的地方D、提高灵敏度10、减小霍尔元件的输出不等位电势的办法是。

A、减小激励电流B、减小磁感应强度C、使用电桥调零电位器11、测得某检测仪表的输入信号中,有用信号为20毫伏,干扰电压也为20毫伏, 则此时的信噪比为。

传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。

2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。

3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系,并确定不同使用条件下的误差关系。

4、测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。

5、一阶传感器的时间常数τ越__________，其响应速度越慢；二阶传感器的固有频率ω0越_________，其工作频带越宽.6、按所依据的基准直线的不同,传感器的线性度可分为、、、.7、非线性电位器包括和两种。

8、通常意义上的传感器包含了敏感元件和（ C ）两个组成部分.A。

放大电路 B. 数据采集电路 C。

转换元件 D. 滤波元件9、若将计算机比喻成人的大脑，那么传感器则可以比喻为（B ）。

A．眼睛 B. 感觉器官 C。

手 D. 皮肤10、属于传感器静态特性指标的是(D ）A。

固有频率 B.临界频率 C.阻尼比D。

重复性11、衡量传感器静态特性的指标不包括( C ）.A。

线性度 B. 灵敏度C。

频域响应 D. 重复性12、下列对传感器动态特性的描述正确的是（）A 一阶传感器的时间常数τ越大, 其响应速度越快B 二阶传感器的固有频率ω0越小, 其工作频带越宽C 一阶传感器的时间常数τ越小，其响应速度越快.D 二阶传感器的固有频率ω0越小, 其响应速度越快。

二、计算分析题1、什么是传感器？由几部分组成？试画出传感器组成方块图。

2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。

作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义第2章电阻应变式传感器一、填空题1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应;半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。

压电式传感器一、选择填空题：1、压电式加速度传感器是（ D ）传感器。

A、结构型B、适于测量直流信号C、适于测量缓变信号D、适于测量动态信号2、沿石英晶体的光轴z的方向施加作用力时，（ A ）。

A、晶体不产生压电效应B、在晶体的电轴x方向产生电荷C、在晶体的机械轴y方向产生电荷D、在晶体的光轴z方向产生电荷3、在电介质极化方向施加电场，电介质产生变形的现象称为（ B ）。

A、正压电效应B、逆压电效应C、横向压电效应D、纵向压电效应4、天然石英晶体与压电陶瓷比，石英晶体压电常数（ C），压电陶瓷的稳定性（ C ）。

A、高，差B、高，好C、低，差D、低，好5、沿石英晶体的电轴x的方向施加作用力产生电荷的压电效应称为（D）。

A、正压电效应B、逆压电效应C、横向压电效应D、纵向压电效应6、压电式传感器可等效为一个电荷源和一个电容并联，也可等效为一个与电容相串联的电压源。

7、压电式传感器的输出须先经过前置放大器处理，此放大电路有电压放大器和电荷放大器两种形式。

二、简答题1、什么是压电效应？纵向压电效应与横向压电效应有什么区别？答：某些电介质，当沿着一定方向对其施加外力而使它变形时，内部就产生极化现象，相应地会在它的两个表面上产生符号相反的电荷，当外力去掉后，又重新恢复到不带电状态，这种现象称压电效应。

通常把沿电轴X－X方向的力作用下产生电荷的压电效应称为“纵向压电效应”；而把沿机械轴Y－Y方向的力作用下产生电荷的压电效应称为“横向压电效应”；所以纵向压电效应与横向压电效应的主要区别在于施力方向不同，电荷产生方向也不同。

2、压电式传感器为何不能测量静态信号？答：因为压电传感元件是力敏感元件，压电式传感器是利用所测的物体的运动产生的相应的电信号，而静态的不能产生相应的电信号。

所以压电式传感器不能测量静态信号。

3、压电式传感器连接前置放大器的作用是什么？答：前置放大器的作用：一方面把传感器的高输出阻抗变换为低输出阻抗，另一方面是放大传感器输出的微弱信号。

×××××学校2018～2019学年度第一学期期末试卷17级电子专业传感器及应用学科一、填空题（2⨯18=36分）：1. 热电阻主要是利用（）随（）变化而变化这一特性来测量温度的。

2.传感器由（），（）和（）组成。

3.热电阻有（）和（）。

4.电感式传感器可分为（），（）和（）三大类。

5.将两种不同材料的（）构成一闭合回路，若两个接点处( )不同，则回路中会产生电动势，从而形成电流，这个物理现象称为热电势效应。

6. 参量传感器的基本原理是把（）被测量的变化转换为（）的变化，然后通过对电参量的测量达到对费（）检测的目的。

7．传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下，允许超过（）的能力。

8．传感检测系统目前正迅速地由模拟式、数字式，向（）方向发展。

9．热敏电阻常数B 大于零的是（）温度系数的热敏电阻。

10．若测量系统无接地点时，屏蔽导体应连接到信号源的（）。

二、选择题：（2⨯15=30分）1、用万用表直流档测量5号干电池电压，发现每次示值均为1.8V，该误差属于（）。

A绝对误差，B粗大误差，C随机误差，D动态误差2、（）的数值越大,热电偶的输出热电势就越大。

A、热端直径B、热端和冷端的温度C、热端和冷端的温差D、热电极的电导率3、将超声波（机械振动波）转换成电信号是利用压电材料的（）。

A、应变效应B、电涡流效应C、压电效应D、逆压电效应4、在电容传感器中，若采用调频法测量转换电路，则电路中（）。

A、电容和电感均为变量B、电容是变量，电感保持不变C、电感是变量，电容保持不变D、电容和电感均保持不变5、在两片间隙为1mm的两块平行极板的间隙中插入（），可测得最大的容量。

A、塑料薄膜B、干的纸C、湿的纸D、玻璃薄片6、通常用热电阻测量（）A、电阻B、扭矩C、温度D、压力7. 光敏二极管在测试电路中应处于（）偏置状态。

A、正向B、反向 C 、零8.温度上升，光敏电阻，光敏二极管，光敏三极管的暗电流（）A 、上升 B、下降 C、不变9.下列不属于数字传感器的是（）A、光栅式传感器，B、磁栅式传感器C、光电编码器D、光电式传感器10.在数字传感器中，为了能够辨别位移方向，必须要输出两组相位差()A、1/2πB、1/3πC、 1/4π的两个信号。

传感器题库及答案压电式传感器一、选择填空题：1、压电式加速度传感器是传感器。

A、结构型B、适于测量直流信号C、适于测量缓变信号D、适于测量动态信号2、沿石英晶体的光轴z的方向施加作用力时，。

A、晶体不产生压电效应B、在晶体的电轴x方向产生电荷C、在晶体的机械轴y 方向产生电荷D、在晶体的光轴z方向产生电荷3、在电介质极化方向施加电场，电介质产生变形的现象称为。

A、正压电效应B、逆压电效应C、横向压电效应D、纵向压电效应4、天然石英晶体与压电陶瓷比，石英晶体压电常数，压电陶瓷的稳定性。

A、高，差B、高，好C、低，差D、低，好5、沿石英晶体的电轴x的方向施加作用力产生电荷的压电效应称为。

A、正压电效应B、逆压电效应C、横向压电效应D、纵向压电效应 6、压电式传感器可等效为一个电荷源和一个电容并联，也可等效为一个与电容相串联的电压源。

7、压电式传感器的输出须先经过前置放大器处理，此放大电路有电压放大器和电荷放大器两种形式。

二、简答题1、什么是压电效应？纵向压电效应与横向压电效应有什么区别？答：某些电介质，当沿着一定方向对其施加外力而使它变形时，内部就产生极化现象，相应地会在它的两个表面上产生符号相反的电荷，当外力去掉后，又重新恢复到不带电状态，这种现象称压电效应。

通常把沿电轴X－X方向的力作用下产生电荷的压电效应称为“纵向压电效应”；而把沿机械轴Y－Y方向的力作用下产生电荷的压电效应称为“横向压电效应”；所以纵向压电效应与横向压电效应的主要区别在于施力方向不同，电荷产生方向也不同。

2、压电式传感器为何不能测量静态信号？答：因为压电传感元件是力敏感元件，压电式传感器是利用所测的物体的运动产生的相应的电信号，而静态的不能产生相应的电信号。

所以压电式传感器不能测量静态信号。

13、压电式传感器连接前置放大器的作用是什么？答：前置放大器的作用：一方面把传感器的高输出阻抗变换为低输出阻抗，另一方面是放大传感器输出的微弱信号。

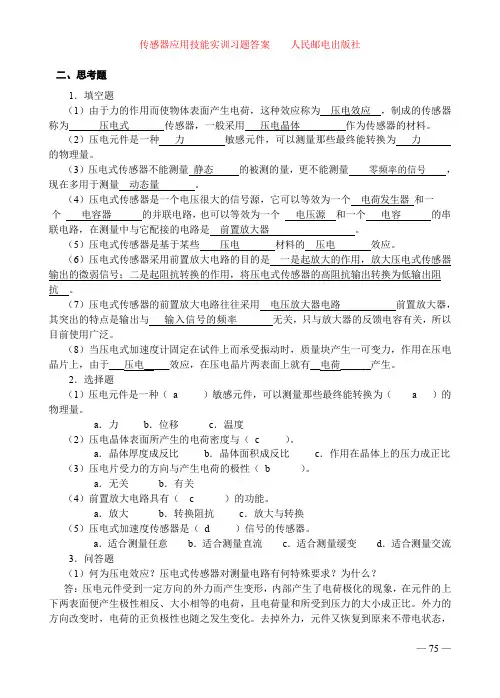

二、思考题1．填空题（1）由于力的作用而使物体表面产生电荷，这种效应称为压电效应，制成的传感器称为压电式传感器，一般采用压电晶体作为传感器的材料。

（2）压电元件是一种力敏感元件，可以测量那些最终能转换为力的物理量。

（3）压电式传感器不能测量静态的被测的量，更不能测量零频率的信号，现在多用于测量动态量。

（4）压电式传感器是一个电压很大的信号源，它可以等效为一个电荷发生器和一个电容器的并联电路，也可以等效为一个电压源和一个电容的串联电路，在测量中与它配接的电路是前置放大器。

（5）压电式传感器是基于某些压电材料的压电效应。

（6）压电式传感器采用前置放大电路的目的是一是起放大的作用，放大压电式传感器输出的微弱信号；二是起阻抗转换的作用，将压电式传感器的高阻抗输出转换为低输出阻抗。

（7）压电式传感器的前置放大电路往往采用电压放大器电路前置放大器，其突出的特点是输出与输入信号的频率无关，只与放大器的反馈电容有关，所以目前使用广泛。

（8）当压电式加速度计固定在试件上而承受振动时，质量块产生一可变力，作用在压电晶片上，由于___压电_____效应，在压电晶片两表面上就有__电荷______产生。

2．选择题（1）压电元件是一种（ a ）敏感元件，可以测量那些最终能转换为（ a ）的物理量。

a．力b．位移c．温度（2）压电晶体表面所产生的电荷密度与（c ）。

a．晶体厚度成反比b．晶体面积成反比c．作用在晶体上的压力成正比（3）压电片受力的方向与产生电荷的极性（ b ）。

a．无关b．有关（4）前置放大电路具有（ c ）的功能。

a．放大b．转换阻抗c．放大与转换（5）压电式加速度传感器是（ d ）信号的传感器。

a．适合测量任意b．适合测量直流c．适合测量缓变d．适合测量交流3．问答题（1）何为压电效应？压电式传感器对测量电路有何特殊要求？为什么？答：压电元件受到一定方向的外力而产生变形，内部产生了电荷极化的现象，在元件的上下两表面便产生极性相反、大小相等的电荷，且电荷量和所受到压力的大小成正比。

试卷五一、单项选择题（每小题 1 分，共15 分）1. 传感器一般包括敏感元件和（D）A．弹性元件 Ｂ．霍尔元件 Ｃ．光电元件 Ｄ．转换元件2. 如果按被测对象分类，温度传感器和压力传感器属于（C ）A．物理型传感器　Ｂ．生物量传感器 Ｃ．物理量传感器　Ｄ．化学量传感器3. 以下传感器中具有能量放大作用的是（B ）A．热电偶 Ｂ．电感式传感器 Ｃ．光电池 Ｄ．压电传感器4. 以下特性属于传感器动态特性的是（A ）A．瞬态响应　Ｂ．线性度 Ｃ．灵敏度 Ｄ．稳定性5. 传感器在零点附近的分辨力称为（A ）A．阀值 Ｂ．分辨力 Ｃ．迟滞 Ｄ．重复性6. 电阻式传感器是一种基本电量传感器，其非电量与电量转换是通过测量（D ）A．电流值 Ｂ．电压值 Ｃ．电感值 Ｄ．电阻值7. 据光生伏打效应制成的光电器件是（B）A．光敏电阻　Ｂ．光电池 Ｃ．光敏二极管 Ｄ．光敏晶闸管8. 家用彩色电视机的色彩调整使用的传感器是（A ）A．光纤传感器 Ｂ．红外传感器 Ｃ．色彩传感器 Ｄ．温度传感器9. 弹性敏感元件的灵敏度和线性度有相互矛盾的问题，提高灵敏度，线性度会（C ）A．变差 Ｂ．变好　Ｃ．不变 Ｄ．不能确定10. 利用霍尔效应制成的传感器是（C）A．磁敏传感器 Ｂ．温度传感器 Ｃ．霍尔传感器 Ｄ．气敏传感器11. 影响超声波的衰减程度的因素有介质和（B ）A．温度　Ｂ．频率 Ｃ．湿度 Ｄ．浓度12. 用来衡量物体温度数值的标尺称为（D ）A．摄氏度 Ｂ．华氏温度 Ｃ．绝对温标 Ｄ．温标13. 属于半导体气敏传感器的是（C ）A．固体电解质式Ｂ．光干涉式　Ｃ．氧化物系　Ｄ．接触燃烧式14. 微生物传感器和酶传感器都属于（D ）A．电阻传感器 Ｂ．电感传感器 Ｃ．电容传感器 Ｄ．生物传感器15. 智能传感器不具有的功能是（C ）A．自检 Ｂ．自诊断 Ｃ．自修复 Ｄ．自维护16. 在测谎仪中一般采用（a ）A．热敏电阻　Ｂ．光敏电阻　Ｃ．磁敏电阻 Ｄ．压敏电阻17. 电容式湿度传感器主要包括陶瓷电容式和（B）A．金属电容式Ｂ．高分子电容式 Ｃ．半导体电容式 Ｄ．单晶电容式18. 酶传感器的信号变换方法有电位法和（C ）A．电压法Ｂ．电阻法　Ｃ．电流法　Ｄ．电容法19. 弹性滞后的主要原因是材料内部存在的分子间（D ）A．吸引力 Ｂ．排斥力 Ｃ．相容性 Ｄ．内摩擦20. 以下不属于传感器主要发展方向的是（B ）A．开发新材料 Ｂ．简单化 Ｃ．集成化 Ｄ．智能化二、判断改错题（每小题 2 分，共10 分）21.线性度描述的是传感器的动态特性之一。

温度传感器及其应用典型练习题5注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．对于温度传感器的说法，正确的是()A．温度传感器的核心部件是热敏电阻B．温度传感器的核心部件是热胀冷缩金属片C．热敏电阻的电压随温度变化而变化D．温度传感器属于生物传感器【答案】A【详解】AB．热敏电阻是将热量转化为电流这个电学量，温度传感器的核心部件是热敏电阻，故A正确，B错误；C．热敏电阻的电阻随温度变化而变化，将热量转化为电流这个电学量，故C错误；D．温度传感器是半导体材料制作的，不属于生物传感器，故D错误。

故选A。

2．许多饮水机，可以保证出水温度恒定，采取的方法是()A．持续加温B．设定程式，固定各次加温时间及加热时间间隔C．水温低于设定温度时加热，达到设定温度时，停止加热D．人工控制加温按钮【答案】C【详解】饮水机温度控制系统以调节饮水机温度为目的，其输入参数主要是水温信号和设置的设定温度．输出信号主要是温度显示、声光报警和执行加热．工作时传感器将温度传给单片机，当水温低于设定温度时，单片机控制加热模块加热，当温度低于设定温度，继电器断开，加热停止．从而实现温度控制的目标．故选C.【点睛】需要掌握常见的传感器的功能和用途．3．传感器的应用改变了我们的生活，没有传感器，就不可能有现代化的自动控制技术，下列有关传感器的判断正确的是()A．传感器是将电学量(如电压、电流等)转化成非电学量(如压力、温度、位移等)的装置B．温度传感器中使用到的热敏电阻是利用了一些半导体材料在温度发生变化时电阻不变这一特性而制成的C．空调机、电冰箱、微波炉和消毒柜等家用电器几乎都要用到红外线传感器D．卫星遥感、家电遥控系统、生命探测器等使用的是红外线传感器【答案】D【详解】A．传感器是把非电学物理量（如位移、速度、压力、角度等）转换成电学物理量（如电压、电流、电量等）的一种元件，故A错误；B．热敏电阻利用了半导体材料随温度升高而阻值变大的特性而制成的，故B错误；C．空调机、电冰箱、消毒柜在达到设定的温度后，会自动停止工作，这是因为使用了温度传感器，故C错误；D．自动门、生命探测器、家电遥控系统、非接触式测温仪均能发出红外线，所以使用的是红外线传感器，故D正确。

一、选择题1．(0分)[ID：129455]下列说法正确的是（）A．穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生B．只要导体相对磁场运动，导体中一定会产生感应电流C．话筒是一种能够将电信号转换为声音信号的传感器D．热敏电阻能把热量这个热学量转换为电阻这个电学量2．(0分)[ID：129451]下列用电器主要利用了电磁感应原理的是（）A．激光打印机B．直流电动机C．电磁炉D．电熨斗3．(0分)[ID：129436]如图所示，两块水平放置的金属板距离为d，用导线、开关S与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。

两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m，电荷量为＋q的小球。

S断开时传感器上有示数，S闭合时传感器上恰好无示数。

重力加速度为g，则线圈中磁场B的变化情况和磁通量变化率分别是（）A．正在增强，mgdt nq∆Φ=∆B．正在增强，2mgdt nq∆Φ=∆C．正在减弱，mgdt nq∆Φ=∆D．正在减弱，2mgdt nq∆Φ=∆4．(0分)[ID：129412]电容式传感器是用来将各种非电信号转变为电信号的装置。

由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一个物理量的值的变化，如图所示是四种电容式传感器的示意图，关于这四个传感器的作用，下列说法不正确的是（）A．甲图的传感器可以用来测量角度B．乙图的传感器可以用来测量液面的高度C．丙图的传感器可以用来测量压力D．丁图的传感器可以用来测量速度5．(0分)[ID：129409]在用位移传感器做实验时，下列说法中正确的是（）A．位移传感器的发射窗口应对准接收器的信号接收窗口B．位移传感器的发射窗口不一定要对准接收器的信号接收窗口C．连接到数据采集器上的是发射器部分D．实验开始后，必须先打开发射器的电源开关6．(0分)[ID：129404]关于传感器的作用，下列说法正确的是（）A．通常的传感器可以直接用来进行自动控制B．传感器可以将感受到的一些信息转换为电学量C．传感器可以将所有感受到的信息都转换为电学量D．以上说法均不正确7．(0分)[ID：129402]下列关于物理传感器，化学传感器和生物传感器的说法，正确的是（）A．物理传感器利用材料的某种物理性质工作，因而只能用于机械加工行业而不能用于化工领域B．化学传感器是利用某种化学反应来工作的，因而只能输出某种化学物质而不能输出电学量C．生物传感器的适用范围广，可在任意温度下工作D．生物传感器由于含有生命物质，因而对使用传感器的环境有一定要求8．(0分)[ID：129383]如图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω．则（）A．有光照射时光敏电阻R1的阻值为800ΩB．有光照射和无光照射时保护电阻R2两端的电压之比为1：2C．有光照射和无光照射时光敏电阻的阻值之比为1：2D．每lh通过S与R1之间的产品个数为6000个9．(0分)[ID：129474]有一种测量体重的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表G（实质上是电流表），不计踏板的质量，已知电流表的量程为2A，内阻RG为1Ω；电源电动势为12V，内阻r为1Ω，压力传感器的电阻R随压力F变化的函数式为R=30–0.01F（F和R的单位分别是N和Ω）。

《传感器及检测技术》期末测试题及答案一、单项选择题（每题1分，共15分）1、金属丝应变片在测量构件的应变时，电阻的相对变化主要由( ) 来决定的。

A、贴片位置的温度变化B、电阻丝几何尺寸的变化C、电阻丝材料的电阻率变化D、外接导线的变化2、不能用涡流式传感器进行测量的是( ) 。

A、位移B、材质鉴别C、探伤D、非金属材料3、不能采用非接触方式测量的传感器是：（）。

A、霍尔传感器B、光电传感器C、热电偶D、涡流传感器4、通常所说的传感器核心组成部分是指：（）A、敏感元件和传感元件B、敏感元件和转换元件C、转换元件和调理电路D、敏感元件、调理电路和电源5、下列四种光电元件中，基于外光电效应的元件是：（）A、光敏二极管B、硅光电池C、光电管D、光导管6、为提高电桥的灵敏度，可采取的方法是：（）。

A、半桥双臂各串联一片电阻应变片；B、半桥双臂各并联一片电阻应变片；C、适当提高电桥的电源电压；D、增大应变片的初始电阻值。

7、一阶传感器输出达到稳态值的10%到90%所需的时间是 ( )。

A、延迟时间B、上升时间C、峰值时间D、响应时间8、传感器的下列指标全部属于静态特性的是 ( )。

A、线性度、灵敏度、阻尼系数B、幅频特性、相频特性、稳态误差C、迟滞、重复性、漂移D、精度、时间常数、重复性9、属于传感器动态特性指标的是 ( )。

A、重复性B、固有频率C、灵敏度D、漂移10、影响金属导电材料应变灵敏度系数K的主要因素是 ( )。

A、导电材料电阻率的变化B、导电材料几何尺寸的变化C、导电材料物理性质的变化D、导电材料化学性质的变化11、电阻应变片的线路温度补偿方法有 ( )。

A、差动电桥补偿法B、补偿块粘贴补偿应变片电桥补偿法C、补偿线圈补偿法D、恒流源温度补偿电路法12、如将变面积型电容式传感器接成差动形式，其灵敏度将 ( )。

A、保持不变B、增大为原来的一倍C、减小一倍D、增大为原来的两倍13、试题关键字：变间隙式。

最新国家开放大学电大本科《传感器与测试技术》期末题库及答案考试说明：本人针对该科精心汇总了历年题库及答案，形成一个完整的题库，并且每年都在更新。

该题库对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他网核及教学考一体化答案，敬请查看。

《传感器与测试技术》题库及答案一一、简答题(每小题5分。

共20分)1．传感器：2．静特性：3．霍尔效应：4．压电效应：二、选择题(选择正确的答案，将其对应的字母填入括号内。

每空3分。

共12分)5．在光的作用下，能够使物体内部产生一定方向的电动势的现象叫( )。

A ．声光效应B ．热释电效应C ．光电导效应D ．光生伏特效应6．应变片绝缘电阻R m 是指已粘贴的应变片的引线与被测试件之间的电阻值，通常要求R m 的范围是( )。

A ．50～100ΩM 以上B ．10～100ΩM 以上C ．50～l00ΩK 以上D ．100～500ΩM 以上7．利用光生伏特效应制成的光电器件有光敏二极管、光敏三极管和光电池等。

利用( )可制成半导体光敏电阻。

利用( )制成的光电器件有真空光电管、充气光电管和光电倍增管。

A ．压电效应B ．外光电效应C ．磁电效应D ．声光效应E ．光电导效应三、问答题(每小题6分，共24分)8．无失真检测的条件是什么?9．什么叫金属应变片的横向效应?10．磁电式传感器有何优点?11．简述电容式传感器的工作原理。

四、简答题(16分)12．请画出两种霍尔元件的驱动电路，简述其优缺点。

五、简述题(16分)13．常用的超声波探伤方法有哪些?各有什么特点?六、论述题(12分)14．简述传感器的选用原则与设计测试系统时应考虑的因素。

试题答案及评分标准一、简答题(每小题5分，共20分)1．传感器：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于精确处理和应用的另一种量的测量装置或系统。
