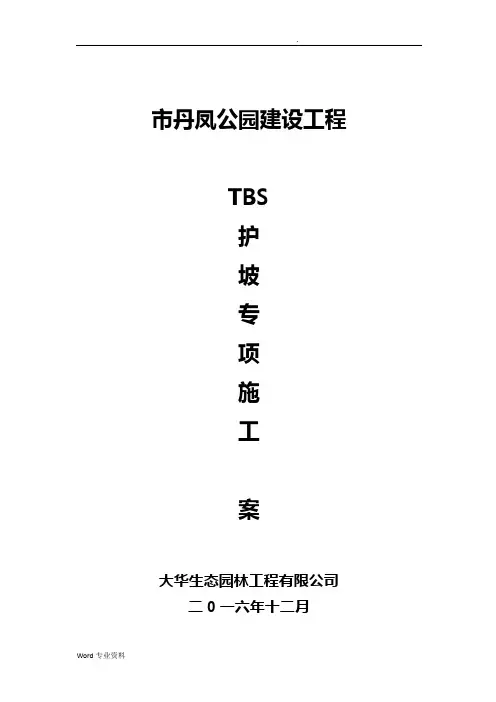

宜宾市丹凤公园建设工程TBS护坡专项施工方案四川大华生态园林工程有限公司二0一六年十二月目录一、编制依据二、编制原则三、工程概况四、施工部署五、施工方案及施工方法六、质量保证措施七、工程进度保证措施八、安全保证措施一、编制依据宜宾市丹凤公园建设工程招标文件、施工合同、设计图纸、有关安全生产技术操作规范、公司内部有关工程质量管理办法、工程现场有关情况及下列法律和规范、标准等：《中华人民共和国建筑法》《工程测量规范》《建筑边坡工程技术规范》《建筑施工扣件式钢管脚手架安全技术规范》《建筑施工高处作业安全技术规范》《城市绿化工程施工及验收规范》《建筑工程施工质量验收统一标准》《园林植物保护技术规程》《园林植物养护技术规程》二、编制原则1、确保实现业主要求的质量、安全、工期、环境保护、文明施工等各方面的目标。
2、贯彻执行国家和当地政府的方针政策，遵守法律法规，尊重当地的民风民俗。
3、严格执行施工过程中设计的相关规范、规程和技术标准要求。
4、在认真、全面理解设计文件的基础上，使施工组织设计满足技术先进、方案可靠、经济合理的要求。
坚持“科学组织、合理投入、优质安全、快速高效、不留后患”的指导思想。
5、坚持用工制度的动态管理，根据工程需要，合理配合劳动力资源。
重视水土保持及生态环境保护，搞好文明施工。
三、工程概况1、项目名称：宜宾市丹凤公园建设工程。
2、工程地点：宜宾市南岸西区。
3、工程规模：项目建设用地面积84200平方米，拟建园、服务管理用房建筑面积1098平方米，实施绿化面积64160平方米及配建道路、雕塑、景观小品、弱强电、给排水工程等，同时拆除场内已拆迁补偿的建筑及杆管，具体详见施工图纸及招标清单。
4、工程建设单位：宜宾市投资集团有限责任公司5、工程投标范围：宜宾市丹凤公园建设工程标段施工招标文件的全部内容。
6、质量标准：合格。
7、工程计划工期要求：计划工期：100日历天，2017年1月25日前基本完工并向市民开放。
日历天（每月均按30天计算）四、施工部署（一）技术准备1、组织工程技术人员学习、审查施工图纸和有关的技术资料，进行图纸自审，了解设计意图和技术标准，熟悉技术规范、规程和有关技术规定。
2、与建设、设计、监理单位进行图纸会审，并做好图纸会审记录，经参加单位会签、盖章后，成为与设计文件同时使用的技术文件和指导施工的依据。
3、对现场进行实地勘测和调查，对气象、地形和水文地质进行调查分析，以便于组织过程的均衡施工和相关的施工措施。
4、编制工程施工方案，作为工程施工的指导性文件。
（二）物资条件准备1、按照施工进度计划要求，编制材料需用量计划，为组织备料、供料、确定场地堆场面积和组织运输提供依据。
2、材料：TBS植被护坡绿化工程施工全过程所需的锚杆、铁丝网、绿化基材、植被材料、水、化肥等符合规范及国家现行标准要求。
3、组织材料按计划进场，做好保管工作，并按规定进行抽样、取样、送检工作。
4、根据施工方案中的施工方法、施工机具、设备的要求和数量以及施工进度的安排，编制施工机具、设备需用量计划，组织按计划如期进场。
（三）劳动力组织准备1、根据确定的施工组织机构和配备的管理技术人员建立项目施工管理层，选择高素质且经验丰富的施工作业队伍进行该项目的施工。
2、按照开工日期和劳动力需要量，根据施工方案和分项工程进度计划要求，组织劳动力进场并对工人进行安全、防火和文明施工等方面的教育。
（四）施工现场准备1、现场平整：清除地面以上的障碍物，平整施工用地，做好施工现场的排水工作。
2、安装、调试施工机具按照施工机具需要量计划，组织施工机具进场并按指定地点放置，对于固定的机具进行就位、搭棚、接电源、保养和调试等工作，对所有施工机具都必须在开工前进行检查和试运转。
3、施工前，清理场地的残渣、去除表土、和垃圾，根据设计图纸对锚杆点位进行定位。
五、施工方案及施工方法（一）TBS护坡TBS绿化护坡技术是采用特定的基材配方和种子配方，对边坡进行防护和绿化的新技术。
它是集岩石工程力学、生物学、土壤学、肥料学、硅酸盐化学、园艺学和环境生态等学科于一体的综合环保技术。
路堑边坡镀锌网植草灌绿化是根据边坡地理位置、边坡角度、岩石性质、绿化要求等来确定土、腐植质、保水剂、肥料及混合植绿种子的组成比例。
边坡镀锌网植草灌绿化技术具体作法是：先在岩石上铺上铁丝网，并用锚杆固定。
将基材原料和含草种的营养泥经搅拌后由常规喷锚设备喷射到坡面，形成10cm厚度的建植层。
喷射完毕后形成具有一定强度的防护层。
该强度不仅保证了护抗冲刷能力，而且保证了不龟裂。
经过一段时间的洒水养护，青草就会覆盖坡面。
揭去无纺布，茂密的青草自然生长。
边坡镀锌网植草灌绿化技术可以一劳永逸地解决岩石边坡的防护与绿化问题。
1、五厢路和外江路边坡，根据设计要求采用TBS植被护坡。
首先，根据原始地方将五厢路边坡分为3阶，自下而上逐级施工，施工工艺流程如下：2、施工工序：施工准备→清理坡面→放样布点→锚杆钻孔→安装锚杆、灌（M30）→挂网→拌和基材混合物→喷射基材→喷射含草种的营养泥→覆盖无纺布→养护→验收。
3、操作方法3.1、平整坡面：岩石坡面按设计坡度进行凿除施工后，先清除坡面松动石块，平整坡面。
对于破碎且不平整的边坡，清除松散的浮石和岩渣后，用浆砌片石填补空洞，对坡面缝隙进行封闭处理。
边坡修整后应平整、密实，无溜滑体、蠕变体和松动岩体。
3.2、测量放样及定系统锚杆孔位，根据设计资料，放样锚杆孔位，确保孔位的精度，并将锚杆孔位处用油漆做好标志。
3.3、锚杆孔的钻凿：钻孔应满足设计图纸要求的参数。
应对锚固段位置地层的质量和厚度进行确认，如原设计的部位不适合做锚固段时，应进行固结灌浆改良、改变锚固段位置或增加锚杆长度。
根据设计孔径及岩土性质合理选择钻孔机具。
锚杆孔孔径不小于锚杆直径+15mm。
3.4、钻孔技术要点：开钻时压力不宜过大，应缓慢匀速前进，钻孔过程中，应经常检查钻孔的倾斜度。
钻孔的位置不能随意变动，当由于某种条件的限制而无法在设计的位置钻孔时，应上报监理、业主单位解决后再进行施工。
钻孔实际深度要大于设计长度20cm，否则可能会由于锚杆外露部分较长而造成无法施加拉拔力。
钻孔后应将孔内粉尘、石渣清理干净。
3.5、安装锚杆、注浆：用作锚杆的钢筋应按设计尺寸下料、调直、除污和加工，在确保锚杆孔的直径、长度和倾角都满足设计要求的前提下，将锚杆插入孔内中心位置，采用孔底注浆法进行灌浆，灌浆管应插至距孔底50～100mm，并随水泥浆的注入逐渐拔出，灌浆压强宜不小于0.2MPa。
水泥浆应随拌随用，且强度不低于M30。
砂浆锚杆安装后，不得敲击、摇动，水泥浆锚杆在3d内，不得在杆体上悬挂重物。
并做锚杆抗拔力验证试验，确保其抗拔力满足设计要求。
3.6、挂网：挂网采用Φ2.6机编镀锌铁丝网，应在锚杆可受力后进行，必须张拉紧，网间搭接宽度不小于10cm，用铁丝绑扎牢固；挂网时应边挂边用锚钉固定，锚钉按设计要求进行锚固，保证TBS植被生长后与坡面连接良好。
3.7、喷射基材混合物及营养泥：在铁丝网固网后应及时喷射基材及含有草籽的营养泥。
喷射基材混合物前必须充分湿润坡面；必须严格控制风压、风量、保证枪口风压在4500Pa～5500Pa的范围内，严禁不分坡面高低、全风压、全风量作业。
喷射厚度应厚薄均匀且符合设计要求，并保证铁丝网及锚钉全部被覆盖，适时适度喷水养生。
（二）脚手架1、脚手架搭设材料（1）钢管宜采用力学性能适中的Q235A钢，其力学性能应符合国家现行标准《碳素结构钢》中Q235A钢的规定。
每批钢材进场时，应有材质检验合格证。
（2）钢管选用外径48mm，壁厚3.5mm的焊接钢管。
立杆、大横杆和斜杆的最大长度为6m，小横杆长度1.5m。
（3）根据相关规定，铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。
（4）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。
（5）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。
（6）脚手架拉接锚杆采用φ22mm螺纹钢筋。
（7）脚手板应采用木板或者串片毛竹制作，厚度不小于50mm，宽度大于等于250mm，长度不小于2.5m，其材质应符合国家现行有关建材标准。
（8）钢管及扣件报废标准：钢管弯曲、压扁、有钻孔、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。
（9）脚手架钢管应作防锈处理，同时在表面用相关调和漆进行涂刷。
通常钢管采用金黄色，防护栏杆采用红白相间色，扣件刷暗红色防锈漆。
2、脚手架搭设要求（1）、由于边坡支护的特殊性，所搭设的施工排架除应满足相应规范要求外，还应根据设计布孔的孔排间距要求，设置每一层高度与立杆的间排距离，以满足施工需要。
（2）、脚手架及施工荷载轴向力主承力区选择在边坡底部的落碎台上。
（3）、根据现场的实际情况采用扣件式钢管脚手架，立杆和大、小横杆（纵、横水平杆）、坡面扫地干均采用φ48×3.5钢管，连接扣件采用标准扣件。
（4）、根据高边坡实际设计参数，采用错落坡型脚手架，脚手架随坡度而设，主受力立杆间距1.4～1.6m，步距应为1.5～1.8m其余辅助受力立杆随坡度而调整搭设间距1.4—1.5m，锚杆施工自下而上施工，因此脚手架施工顺序也由下而上搭设。
（5）、脚手架连墙杆和卸载连壁锁脚锚杆采用φ22mm螺纹钢筋，固定点拉杆深度不低于1.5m，角度与边坡锚杆角度相等。
锚杆施工自下往上，脚手架连墙杆、卸载跟随设置，连墙杆、卸载连接按要求操作、施工。
（6）脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距底座上不大于200mm处的立杆上。
横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。
（7）立杆接长应采用对接扣件，不得使用旋转扣件接长，相邻立杆接头位置相互错一步架以上。
（8）立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。
（9）大横杆应搭设于立杆内侧，其长度不宜小于3跨，且应在小横杆下方用直角扣件与立杆连接。
（10）大横杆搭设应平直，其两端的高差不得大于20mm，内外侧大横杆高差不得大于10mm。
（11）当大横杆采用对接扣件接长时，相邻大横杆的接头不能设在同一跨或同一步内。
不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。
（12）由于施工区域均为页岩层，脚手架支撑面页岩层承载力低，且有可能因秋冬多雨季节雨水的侵入而变得更加软弱，为确保搭设的脚手架不下陷，必须做好脚手架搭设地坪面的整平工作，必要时应对地坪支撑面进行局部硬化加强处理，并严格按方案搭设脚手架，以确保脚手架的搭设质量和施工安全。
