绕线机控制器的原理
绕线机控制器的原理是通过电气设备以及编程控制实现对绕线机的运行、转动速度、绕线方式等参数的控制。
具体原理如下:
1. 电路控制:绕线机控制器由电路板组成,其中包括主控芯片、传感器、电机驱动电路等。
主控芯片接收来自操作面板或者外部控制设备的指令和信号,通过逻辑电路进行处理,并控制电机驱动电路的输出信号,以实现对电机的启动、停止和速度调节。
2. 传感器检测:绕线机通常配备了多种传感器,如光电传感器、接近开关等。
这些传感器能够检测并感应绕线机工作状态中的关键参数,如绕线张力、绕线位置等。
传感器将检测到的信号反馈给控制器,控制器根据这些信号做出相应的调节和控制。
3. 编程控制:绕线机控制器通常采用编程控制的方式来实现对绕线机的自动化操作。
通过编程,可以设定绕线机的运行参数,如绕线速度、绕线圈数、绕线方式等。
控制器根据编程设置,对电机进行相应的驱动和控制,使绕线机按照既定轨迹、速度和模式进行绕线操作。
4. 人机界面:绕线机控制器通常还配备了人机界面,包括操作面板、显示屏等,用于人们与控制器进行交互。
通过操作面板,用户可以设定绕线机的运行参数、
查看绕线机的运行状态和故障信息,并通过显示屏进行实时监控。
总结来说,绕线机控制器的原理是通过电路控制、传感器检测、编程控制和人机界面实现对绕线机的运行、速度和方式的控制。
这种控制方式实现了对绕线机的自动化操作,提高了绕线机的运行效率和精度。
绕线机的原理
绕线机是一种用于制造线圈的设备,它可以将导线或绕线材料绕在一个特定的形状上,通常用于制造电动机、变压器、电感器等电气设备。
绕线机的原理是利用电机驱动绕线轴旋转,同时控制导线的张力和绕线速度,使得导线可以均匀地绕在线圈骨架上,从而形成所需要的线圈结构。
首先,绕线机通过电机驱动绕线轴旋转,绕线轴上通常安装有多个线圈骨架,每个线圈骨架上都有一定数量的导线通孔。
当绕线轴旋转时,导线会随着绕线轴的旋转而被拉伸,并通过导线通孔穿过线圈骨架。
在这个过程中,绕线机需要通过控制系统来调节绕线轴的旋转速度,以及导线的张力,从而保证导线可以均匀地绕在线圈骨架上。
其次,绕线机需要根据所需要的线圈结构来调节绕线轴的旋转方向和速度。
不同的线圈结构需要不同的绕线方式,有些需要交叉绕线,有些需要同向绕线,还有些需要特定的绕线角度。
因此,绕线机的控制系统需要能够根据不同的要求来调节绕线轴的旋转方式和速度,以满足不同线圈结构的需求。
最后,绕线机需要通过传感器和控制系统来监测绕线过程中的张力、速度和位置等参数,以确保绕线质量和稳定性。
传感器可以实时监测导线的张力和绕线轴的位置,控制系统则根据传感器的反馈信号来调节绕线轴的旋转速度和张力,从而保证导线可以均匀地绕在线圈骨架上,不会出现松紧不均或者绕线错位的情况。
综上所述,绕线机的原理是通过电机驱动绕线轴旋转,同时通过控制系统来调节绕线轴的旋转速度和导线的张力,以及监测绕线过程中的各项参数,从而实现对线圈结构的精确控制和稳定绕线质量的保证。
这种原理不仅适用于传统的手动绕线机,也可以应用于自动化的数控绕线机,以满足不同规格和要求的线圈制造需求。
全自动绕线机的机械结构
全自动绕线机的组成部分是由机械结构部分、电气控制部分、气路部分等组成。
其中机械部分由绕线机构、排线机构、剪线机构、线圈模具、脱模机构、加热机构、张力机构、机架等组成。
该绕线机工作原理是:漆包线从原料桶出来,经过张力机构后,线保持恒定的张力,然后通过排线机构的导线轮,再到减压线机构的压线柱下。
绕线机构和排线机构协同动作,即绕线机构每旋转1周,排线机构带动漆包线移动1个线径的距离,从而实现整齐精密排线。
同时加热机构对漆包线和磨具进行加热,使漆包线一绕到磨具上,就能粘结在一起。
当绕完一个线圈时,减压线机构把漆包线剪断的同时另一端又被压倒,然后把线圈卸载。
周而复始,实现全自动排线。
目前我们研发的全自动绕线机已成功下线测试,且运行良好。
我国现有手机,家电,汽车生产企业上千家,那么线圈的使用量巨大,在未来几年里,使用自动绕线机工艺技术及设备已是大势所趋。
且随着绕线机工艺技术的普及和发展,随着产业规模的扩大,市场需求量及市场份额将呈逐年递增趋势。
主体结构。

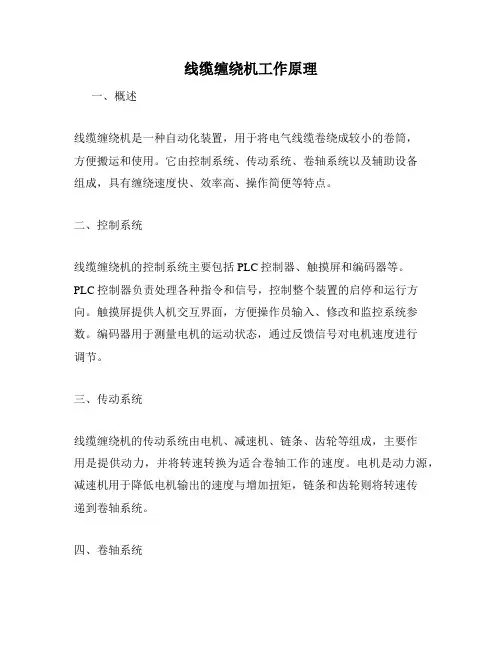

线缆缠绕机工作原理
一、概述
线缆缠绕机是一种自动化装置,用于将电气线缆卷绕成较小的卷筒,
方便搬运和使用。
它由控制系统、传动系统、卷轴系统以及辅助设备
组成,具有缠绕速度快、效率高、操作简便等特点。
二、控制系统
线缆缠绕机的控制系统主要包括PLC控制器、触摸屏和编码器等。
PLC控制器负责处理各种指令和信号,控制整个装置的启停和运行方向。
触摸屏提供人机交互界面,方便操作员输入、修改和监控系统参数。
编码器用于测量电机的运动状态,通过反馈信号对电机速度进行
调节。
三、传动系统
线缆缠绕机的传动系统由电机、减速机、链条、齿轮等组成,主要作
用是提供动力,并将转速转换为适合卷轴工作的速度。
电机是动力源,减速机用于降低电机输出的速度与增加扭矩,链条和齿轮则将转速传
递到卷轴系统。
四、卷轴系统
线缆缠绕机的卷轴系统包括卷轴、卷盘和张紧装置。
卷轴是将线缆卷
绕成较小卷筒的核心部件,它具有夯实线圈和在线径调整等功能。
卷
盘则是承受卷轴和线缆的重力,防止其下滑和变形。
张紧装置用于调
节线缆张力,保证缠绕质量和效果。
五、辅助设备
为了提高线缆缠绕机的效率和生产效益,通常还需要配备其他辅助设备。
例如,自动切刀可以将缠绕好的线缆切断,形成合适的长度;计
数器用于记录缠绕的长度和数量,有助于生产计划的制定和控制。
综上所述,线缆缠绕机是一种功能强大的机器,覆盖了从控制、传动、缠绕到辅助的全部过程。
其工作原理简单而高效,可以极大地提高电
线电缆的生产力和质量。
绕线机的原理
绕线机是一种用于制造电磁线圈的机械设备,它的原理是通过旋转、移动和控
制线材,将线材绕绕在线圈骨架上,形成所需的线圈结构。
绕线机的原理涉及到许多物理学和工程学知识,下面将详细介绍绕线机的原理及其工作过程。
首先,绕线机的原理基于电磁学知识。
在绕线机中,线圈骨架通常是由绝缘材
料制成的,而绕制线圈所使用的线材通常是导电性较好的金属线。
当电流通过线圈时,会在线圈周围产生磁场,这个磁场的强度和方向与电流大小和方向有关。
因此,绕线机在绕制线圈时,需要根据线圈的设计要求,精确控制线材的位置和绕制过程,以确保线圈的电磁特性满足要求。
其次,绕线机的原理还涉及到机械运动学和控制理论。
绕线机通常配备有多轴
运动系统,可以实现线材的旋转、移动和定位。
在绕制线圈时,绕线机需要根据线圈的结构和参数,精确控制线材的张力、速度和位置,以确保线圈的绕制质量和几何形状符合要求。
另外,绕线机的原理还涉及到自动化技术。
随着工业自动化水平的提高,现代
绕线机通常配备有计算机控制系统,可以实现自动化的线圈绕制过程。
通过预先设定线圈的参数和工艺要求,绕线机可以自动完成线圈的绕制、检测和调整,大大提高了生产效率和产品质量。
综上所述,绕线机的原理是基于电磁学、机械运动学、控制理论和自动化技术
的综合应用。
它通过精确控制线材的位置、张力和运动轨迹,实现了线圈的高质量、高效率绕制。
在电机、变压器、传感器等电气设备的制造过程中,绕线机发挥着重要作用,为电气设备的性能和可靠性提供了重要保障。
希望通过本文的介绍,读者对绕线机的原理有了更深入的了解。
串激转子自动绕线机原理以串激转子自动绕线机原理为标题,本文将介绍该机器的工作原理及其应用领域。
一、引言串激转子自动绕线机是一种用于电机制造的自动化设备,它能够高效地绕制电机的转子线圈。
通过自动化的绕线过程,可以大大提高电机制造的效率和质量。
二、工作原理1. 电机转子线圈的绕制串激转子自动绕线机的主要任务是将绝缘线导线绕制在电机转子的铁芯上,形成线圈。
该机器通过多个工位的协同配合,完成线圈的绕制过程。
2. 电机转子的定位在绕制线圈之前,需要将电机转子正确地定位在绕线机的工作台上。
通常采用夹具定位或者传感器定位的方式,确保转子的准确定位。
3. 绕线过程绕线过程是串激转子自动绕线机的核心部分。
它通过旋转转子和绕线头的协同运动,将导线绕制在转子铁芯上。
绕线头按照预定的绕线规则,将导线从导线筒中抽出,并绕制在转子铁芯上。
4. 线圈固定绕制完线圈后,需要对线圈进行固定,防止其松动或脱落。
通常采用固定胶或焊接的方式,将线圈牢固地固定在转子铁芯上。
5. 自动化控制串激转子自动绕线机采用自动化控制系统,通过编程控制各个工位的动作和协同运动。
该控制系统能够实时监测绕线过程中的各项参数,并根据设定的规则进行自动调整和纠正。
三、应用领域串激转子自动绕线机主要应用于电机制造行业。
电机广泛应用于各个领域,如家电、汽车、工业设备等。
绕线机的引入能够提高电机制造的效率和质量,满足市场对电机产品的不断需求。
1. 家电行业串激转子自动绕线机在家电行业中应用广泛。
例如,洗衣机、空调、冰箱等家电中都需要使用电机,而电机的绕线过程对产品的性能和寿命有着重要影响。
通过自动绕线机的使用,可以大幅提高电机的制造效率和稳定性。
2. 汽车行业汽车行业也是串激转子自动绕线机的重要应用领域之一。
汽车中的电机数量众多,而电机的质量和可靠性对汽车的性能和安全性起着关键作用。
通过自动绕线机的使用,可以提高电机的生产效率和一致性,为汽车的制造提供可靠的电机产品。
环形绕线机绕线张力的分析全自动绕线机:随着国内电力产业的迅猛发展,对电流互感器线圈需求量日益增大,开发电流互感器线圈绕制设备迫在眉睫为了满足市场的需求,我们在参考进口设备的基础上,开发出了电流互感器环形线圈绕线机,在设计,试验过程中,我们发现,绕线机的设计关键在绕线张力的控制。
该款自动绕线机由机架、放线机构、绕线机头、包带机头、夹持装置、控制系统等组成。
环形绕线机,自动绕线机,1、环形绕线机工作原理先把导线均匀的缠绕在储线环上,然后再通过梭子把缠绕在储线环上的导线缠绕在骨架上,骨架由伺服电机带动旋转,使导线均匀地排列在骨架上线缠绕到一定量时,再把带通过储线环缠绕在骨架上,然后绕制。
2、绕线张力的分析通过我们不断实践发现,在绕制整个过程中,用适当的力把导线拉紧缠绕在骨架上,是影响绕制好坏的关键所在,因此在下面我们着重说明影响绕线张力的因素。
1.线梭转动部分的磨察力矩2.线梭部分(包括缠在线梭内的导线)加速度变化引起的惯性力矩。
摩擦力矩的主要部分是由张力机构产生的,它阻止线梭的放线运动而把导线拉紧,产生绕线张力。
由于绕线环形面及其在绕线齿轮中偏离中心位置的影响,即使是匀速绕线,线梭的运动速度也小是均匀的,这就产生了由加速度引起的惯性力矩,影响了绕线张力。
线梭的运动速度可看作由两种速度组成:一是与绕线齿轮上的滑轮速度相等的速度Vo,一是线梭放出导线的用量的速度,前者是常数,后者的计算如下(见图1)环形绕线机绕线张力的分析1所以为了减小线梭加速度,要求:1.骨架型面H要小,型面尽量靠近绕线齿轮中心即1值小。
2.线梭平径R应尽量小。
3.绕线速度ω不能太高(这是与提高生产效率相抵触的)。
通过图解法得山线梭速度Vx与加速度а的近似曲线,说明如(见图2、图3):环形绕线机绕线张力的分析21.当绕线齿轮上的小滑轮处于0°位置时,线梭的速度与小滑轮速度V0相等,当а从0-60°时线梭速度逐渐加快,此时有正的加速度当。

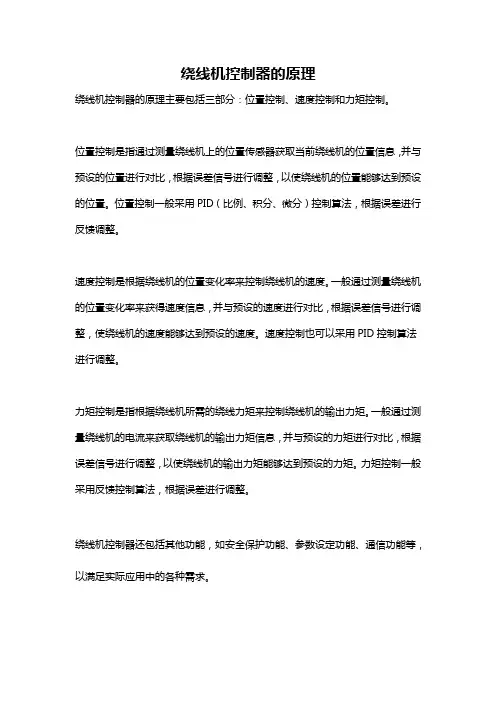

绕线机控制器的原理
绕线机控制器的原理主要包括三部分:位置控制、速度控制和力矩控制。
位置控制是指通过测量绕线机上的位置传感器获取当前绕线机的位置信息,并与预设的位置进行对比,根据误差信号进行调整,以使绕线机的位置能够达到预设的位置。
位置控制一般采用PID(比例、积分、微分)控制算法,根据误差进行反馈调整。
速度控制是根据绕线机的位置变化率来控制绕线机的速度。
一般通过测量绕线机的位置变化率来获得速度信息,并与预设的速度进行对比,根据误差信号进行调整,使绕线机的速度能够达到预设的速度。
速度控制也可以采用PID控制算法进行调整。
力矩控制是指根据绕线机所需的绕线力矩来控制绕线机的输出力矩。
一般通过测量绕线机的电流来获取绕线机的输出力矩信息,并与预设的力矩进行对比,根据误差信号进行调整,以使绕线机的输出力矩能够达到预设的力矩。
力矩控制一般采用反馈控制算法,根据误差进行调整。
绕线机控制器还包括其他功能,如安全保护功能、参数设定功能、通信功能等,以满足实际应用中的各种需求。
转子绕线机的控制原理分析转子绕线机是用于对电机转子进行绕线的设备,它的控制原理主要包括机械传动系统和电气控制系统两个方面。
机械传动系统是转子绕线机的核心部分,通过它来实现对转子的精确绕线。
通常,绕线机的主要机械部件包括转子定位装置、绕线架、滑片和主轴等。
转子定位装置通过夹具来固定转子,保证绕线的准确性。
绕线架是用来支撑线圈,使其能够均匀地绕在转子上。
滑片通过螺杆的传动来控制绕线的位置和速度,保证绕线的精确性。
主轴是供给动力的部件,通过电机的驱动使得整个机械系统运转。
电气控制系统是对机械系统进行控制和调节的核心部分。
电气控制系统由PLC (可编程逻辑控制器)、变频器、伺服电机等组成,主要用来控制和调节绕线的速度、角度和位置。
PLC作为控制核心,通过读取传感器信号和用户输入信号,实现对绕线机各个部件的控制和调节。
变频器控制转子绕线机的主轴电机转速,可以根据不同的需求进行精确调节。
伺服电机则用于驱动滑片,使得绕线的位置和速度可以实现高度精确控制。
在转子绕线机的操作过程中,首先需要将转子放置在转子定位装置上,并对其进行固定。
然后,用户可以根据需要设置绕线的参数,如速度、绕线角度、绕线位置等。
这些设置通过PLC控制器进行接收,并传递给相应的驱动器。
驱动器会根据这些设置,控制转子绕线机的运行,实现对转子的精确绕线。
总结起来,转子绕线机的控制原理是通过机械传动系统和电气控制系统相结合的方式,实现对转子的精确绕线。
机械传动系统的主要部分包括转子定位装置、绕线架、滑片和主轴等,电气控制系统由PLC、变频器、伺服电机等组成,用来控制和调节绕线的速度、角度和位置。
通过对转子的准确定位、精确控制绕线参数,可以实现高度精度的转子绕线。
原理建模:根据线绕电阻器的结构特点及生产要求,建立了如下图所示的绕制模型。
如图所示,骨架夹持定位后,送线装置从1#位置向前移动,把伸出的一小段电阻丝送到始焊点位置,然后焊机把电阻丝前段与左侧金属帽焊接在一起,接着骨架旋转一定的角度并同时移动一小段距离(前间距),将电阻丝绕到瓷棒上,然后送线装置摆动一个角度(前摆角)到达2#位置,在这一位置电阻丝与骨架轴线垂直。
接着开始绕线,如图b所示,骨架在旋转的同时向左排线移动,而送线装置固定不动,这样就在瓷棒上绕出了螺旋线,当绕制到合适位置时,骨架停止旋转及排线移动。
然后,如图C所示,送线装置向右摆动一定角度(后摆角)返回到1#位置,接着骨架旋转一定的角度并移动一段距离(后间距),将电阻丝绕到金属帽上,然后焊机把电阻丝与金属帽焊接在一起。
在焊接的同时送线装置向后移动,把电阻丝拉断,接着骨架向右移动到初始位置,更换骨架,进行下一个骨架绕制。
主要技术控制(1)恒张力的控制:绕制电阻时,需要对电阻丝施加一定的阻力来产生线张力,以确保电阻丝紧密地绕在瓷棒表面。
线材状态、放线卷的松紧程度、放线卷上电阻丝的排列方式、运动系统的速度变化等因素都会引起线张力的变化。
张力太大会使电阻丝材料发生塑性变形,甚至导致电阻丝被拉断;张力波动幅度大,线张力不均匀,会使绕成的螺旋线各处内应力变化大,后工序处理时各处弹性恢复不一致,进而导致电阻阻值变化,甚至断线失效。
由于电阻丝直径微小而且对电阻阻值一致性要求较高,因此对电阻丝的张力控制要求非常严格。
采用控制绕线与放线的线速度差控制线张力的方法(检测线材的线速度、控制放料卷转速、补偿其线速度的变化),要达到张力的波动幅度小或波动幅度处于受控状态,机械结构与控制系统比较复杂,影响因素众多,技术难度大,因此,线材的张力是影响电阻器质量的重要因素之一。
(2)精密排线和定位检测技术线绕电阻器的绕线质量实际反映的是绕线节距精度,因此,实现排线系统的精确走位以达到控制节距精度的目的,既是衡量制造的线绕电阻器是否符合设计要求,又是考核绕制系统技术水平高低的重要参数,是系统研究设计的核心。
全自动精密绕线机的原理【深度解析】内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、自动化、数字无人工厂、精密测量、3D 打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.全自动绕线机就是把线状的物体缠绕到特定的工件上的机器上。
全自动绕线机是近几年才发展起来的新机种,为了适应高效率、高产量的要求,全自动机种一般都采用多头联动设计,国内的生产厂家大多都是参照了台湾等地的进口机型的设计,采用可编程控制器作为设备的控制核心,配合机械手、气动控制元件和执行附件来完成自动排线、自动缠脚、自动剪线、自动装卸骨架等功能,这种机型的生产效率极高,大大的降低了对人工的依赖,一个操作员工可以同时照看几台这样的设备,生产品质比较稳定,非常适合产量要求高的加工场合。
全自动绕线机是由计算机控制系统、主机、排线机构和放线机构组成。
在计算机程序控制下,主机可以实现缓慢启动、停止,均速运行,均匀、精密排线,正、反向绕制,并保证绕制过程张力恒定;排线机构具有校直导线功能,放线机构具有实现线盘反转、自动跟踪功能。
为了适应线圈的加工工艺,全自动绕线机需配置主轴调速功能,绕线设备应加工类型的区别其配置也各不相同,主轴电机类型有交流电动机、直流电动机、伺服驱动电机这三类,这些电机所使用的调速方式有各自的特点,下面就结合绕线设备说说在设备中的调速方式:一、交流电机的调速方式:这类电机自身是没有调速功能的,它需要通过电磁调速装置或者加装变频器来实现调速功能,在绕线设备中我们比较常见的是变频器调速方式,通过绕线设备的控制系统控制变频器使电机具有调速功能,该方式还具有一定的节能作用。
二、直流电动机的调速方式:直流电机需要将供应的电源转化为直流电才能驱动电机运行,所以直流电机都配置有直流调速板或者无刷驱动器来驱动控制电机,由于电机体积较小在小型绕线设备中应用量较大。
环形绕线机原理图解环形绕线机是一种常见的工业设备,它主要用于在电机、变压器、线圈等产品中进行线圈的绕制。
环形绕线机的原理相对复杂,但通过图解可以更直观地了解其工作原理。
首先,我们来看一下环形绕线机的主要组成部分。
环形绕线机通常由机架、主轴、绕线头、绕线盘、控制系统等部分组成。
机架是整个设备的支撑结构,主轴是绕线机的核心部件,绕线头用于控制线圈的绕制,绕线盘则用于存放线圈所需的线材,控制系统则负责整个设备的运行控制。
在环形绕线机的工作过程中,首先需要将线材从绕线盘上引出,然后经过绕线头的引导,按照一定的规律绕制在产品的定子或转子上。
绕线头通过控制系统的指令,可以实现不同的绕线方式,如分层绕线、交叉绕线等,从而满足不同产品的需求。
环形绕线机的原理图解如下,(图解内容自行插入)。
从图中可以看出,环形绕线机通过控制绕线头的运动轨迹和线材的引出方式,实现了线圈的精确绕制。
绕线头的运动轨迹通常是由控制系统根据产品的要求进行设定的,可以实现不同形状和规格的线圈绕制。
而线材的引出方式也会影响到线圈的绕制效果,因此需要根据产品的要求进行合理的设置。
除此之外,环形绕线机在工作过程中还需要考虑到线材的张力、绕线速度、绕线密度等因素。
线材的张力要适中,过大会导致线材断裂,过小则会影响绕线质量;绕线速度要根据产品要求进行调整,绕线密度则会影响到线圈的电气性能。
综上所述,环形绕线机通过控制绕线头的运动轨迹和线材的引出方式,实现了线圈的精确绕制。
在实际应用中,需要根据产品的要求进行合理的设置,同时考虑到线材的张力、绕线速度、绕线密度等因素,以确保绕制出符合要求的线圈产品。
希望通过本文的图解,能够更直观地了解环形绕线机的工作原理。
电磁铁线圈绕线机在航空领域的应用研究引言:航空领域是高科技的代表之一,需要使用到各种先进的技术和设备来满足不断增长的需求。
电磁铁线圈绕线机作为一种关键设备,在航空领域中具有许多重要的应用。
本文将探讨电磁铁线圈绕线机在航空领域的研究和应用,并讨论其对航空领域的影响。
1. 电磁铁线圈绕线机的基本原理和结构电磁铁线圈绕线机是一种专门用于制作电磁铁线圈的设备。
其基本原理是利用电动机驱动绕线机运动,通过自动导线装置将导线循环绕制在电磁铁的铁芯上。
绕线机由电机组件、控制系统和绕线装置组成。
绕线机的绕线装置可以根据需要调整,以适应不同大小和形状的电磁铁。
这种机器的自动化程度高,能够实现高效率、高精度和稳定性的电磁铁制作。
2. 电磁铁线圈在航空领域的应用2.1 航空发动机航空发动机是飞机的关键组成部分,其中的电磁铁线圈在发动机的工作中起到了至关重要的作用。
电磁铁线圈作为电磁阀的核心组件,用于控制燃油喷射器的开关。
在航空发动机的工作中,电磁铁线圈需要承受高温、高压和恶劣环境的考验,因此需要具备高性能和可靠性。
电磁铁线圈绕线机的应用,为生产高质量、高可靠性的电磁铁线圈提供了关键支持。
2.2 航空电气系统航空电气系统主要包括配电系统、控制系统、通信系统等。
在这些系统中,电磁铁线圈被广泛应用于继电器、接触器、磁阀等电气元件中。
这些电气元件在航空电气系统中起到关键的控制和保护作用。
电磁铁线圈的质量和性能直接影响着这些电气元件的工作效果。
通过使用电磁铁线圈绕线机,可以制作出满足航空电气系统需求的高品质、高性能的线圈。
2.3 电磁导航系统电磁导航系统是航空中常用的导航手段之一,可以提供精确的位置和方向信息。
在电磁导航系统中,电磁铁线圈被用于接收和发射电磁信号,实现对飞机位置的测量和定位。
电磁铁线圈的绕制质量和结构对导航系统的性能有着重要影响。
通过使用电磁铁线圈绕线机,可以确保导航系统的稳定性和高精度。
3. 电磁铁线圈绕线机在航空领域的应用挑战尽管电磁铁线圈绕线机在航空领域中具有重要的应用前景,但也面临一些挑战。
环牛绕线机的工作原理1.自动上料:环牛绕线机通常配备了自动上料装置,可以将线缆和其他组件自动供给给绕线机。
上料装置通常由输送带、抓取机械手、传感器等组成,通过传感器检测到线缆并触发机械手进行抓取,然后将线缆放置在绕线机的工作区域。
2.自动识别线缆:环牛绕线机通常具备线缆识别系统,可以自动识别线缆的类型和规格。
线缆识别系统通常由激光传感器或相机组成,通过扫描线缆表面的特征来判断线缆类型和规格。
这样一来,绕线机就能根据识别结果自动调整工作参数和程序,确保线缆绕制的准确性和安全性。
3.自动编程:环牛绕线机通常具备编程功能,可以根据设计要求自动生成绕线程序。
编程通常通过人机界面(HMI)完成,操作人员只需输入绕线参数和设计要求,绕线机就能自动生成精确的绕线程序。
绕线程序一般包括绕制路径、角度、速度、线缆张力等方面的参数设置。
此外,一些高级绕线机还支持CAD文件导入功能,可以直接从CAD文件中提取线缆设计要求和绕制路径。
4.自动绕制:绕线机根据预先设定的绕线程序进行自动绕制。
通常,绕线机采用两轴或三轴运动系统,配备先进的电机和控制系统。
绕线机首先根据绕线程序自动切换并调整工作工具,确保绕线工具与线缆接触的准确性和稳定性。
然后,绕线机根据程序中设定的绕线路径和速度进行自动绕线,绕线过程中,绕线机会根据设定的张力参数和速度实时调整工作状态,确保线缆的质量和绕线的准确性。
5.自动下料:绕线机完成绕线后,绕线机会自动停止并进行下料操作。
下料操作通常通过机械手或下料装置完成,它们会将绕制好的线缆从绕线机的工作区域移走,并放置在指定位置,待后续操作。
总之,环牛绕线机的工作原理是基于自动化技术和控制系统实现的。
通过自动上料、识别线缆、自动编程、自动绕制和自动下料等功能,环牛绕线机能够快速、准确地完成线缆的绕制工作,提高生产效率和产品质量。
它广泛应用于电子和电工行业,成为自动化生产的重要工具。
高速环形绕线机原理
高速环形绕线机是一种自动化绕线设备,主要用于电子元件、电力电缆、通讯电缆、高温电缆等线缆的绕制。
其原理是通过控制系统精准控制线圈的张力、速度和方向,使导线在模具的引导下,沿着旋转的轴向绕制成规定的线圈形状。
高速环形绕线机主要由机身、控制系统和模具组成。
其中机身包括主轴、电机、传动装置、张力装置和收线装置等部分。
控制系统包括数控控制器、触摸屏、编码器、伺服电机和传感器等。
模具则是根据不同线圈形状设计制造的,可根据需要更换。
在工作过程中,先将导线通过张力装置拉紧,然后进入模具中的绕线槽。
控制系统根据预设参数,精准控制导线的张力、速度和方向,使其沿着模具轨迹绕制出规定形状的线圈。
同时,收线装置会将绕制好的线圈收取,以便进行后续加工。
高速环形绕线机具有生产效率高、绕线精度高、适用范围广等优点,已广泛应用于电子、电力、通讯等领域。
- 1 -。
电感绕线机原理电感绕线机是一种用于制造电感器的机器,它的原理是利用电磁感应的原理将导线绕制成电感器。
电感器是一种电子元件,它的主要作用是储存电能和滤波。
在电子设备中,电感器被广泛应用于各种电路中,如滤波电路、振荡电路、放大电路等。
电感绕线机的工作原理是利用电磁感应的原理,将导线绕制成电感器。
电感器的制作过程中,需要将导线绕制成一个或多个线圈,然后将线圈包裹在磁性材料中,形成电感器。
电感绕线机通过控制导线的绕制速度和绕制方向,来实现对电感器的制作。
电感绕线机的主要部件包括电机、绕线头、导线张力装置、绕线盘、控制系统等。
电机是电感绕线机的动力源,它通过带动绕线头旋转,来实现对导线的绕制。
绕线头是电感绕线机的核心部件,它通过控制导线的绕制速度和绕制方向,来实现对电感器的制作。
导线张力装置用于控制导线的张力,保证导线的绕制质量。
绕线盘用于存放导线,控制系统用于控制电机和绕线头的运行。
电感绕线机的工作流程如下:首先,将导线放置在绕线盘上,然后启动电机,带动绕线头旋转。
绕线头通过控制导线的绕制速度和绕制方向,将导线绕制成一个或多个线圈。
绕制完成后,将线圈包裹在磁性材料中,形成电感器。
电感绕线机的优点是可以实现高效、精确的电感器制作。
它可以自动化地完成电感器的制作过程,提高生产效率和产品质量。
同时,电感绕线机还可以根据不同的需求,制作出不同规格、不同形状的电感器,满足不同的应用需求。
电感绕线机是一种重要的电子制造设备,它的原理是利用电磁感应的原理将导线绕制成电感器。
电感绕线机具有高效、精确、自动化等优点,可以满足不同的电感器制作需求。
绕线机原理
文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

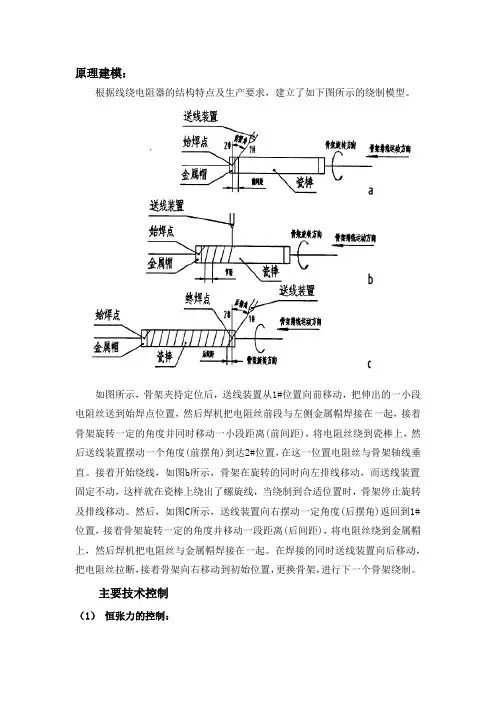

原理建模:
根据线绕电阻器的结构特点及生产要求,建立了如下图所示的绕制模型。
如图所示,骨架夹持定位后,送线装置从1#位置向前移动,把伸出的一小段电阻丝送到始焊点位置,然后焊机把电阻丝前段与左侧金属帽焊接在一起,接着骨架旋转一定的角度并同时移动一小段距离(前间距),将电阻丝绕到瓷棒上,然后送线装置摆动一个角度(前摆角)到达2#位置,在这一位置电阻丝与骨架轴线垂直。
接着开始绕线,如图b所示,骨架在旋转的同时向左排线移动,而送线装置固定不动,这样就在瓷棒上绕出了螺旋线,当绕制到合适位置时,骨架停止旋转及排线移动。
然后,如图C所示,送线装置向右摆动一定角度(后摆角)返回到1#位置,接着骨架旋转一定的角度并移动一段距离(后间距),将电阻丝绕到金属帽上,然后焊机把电阻丝与金属帽焊接在一起。
在焊接的同时送线装置向后移动,把电阻丝拉断,接着骨架向右移动到初始位置,更换骨架,进行下一个骨架绕制。
主要技术控制
(1)恒张力的控制:
绕制电阻时,需要对电阻丝施加一定的阻力来产生线张力,以确保电阻丝紧密地绕在瓷棒表面。
线材状态、放线卷的松紧程度、放线卷上电阻丝的排列方式、运动系统的速度变化等因素都会引起线张力的变化。
张力太大会使电阻丝材料发生塑性变形,甚至导致电阻丝被拉断;张力波动幅度大,线张力不均匀,会使绕成的螺旋线各处内应力变化
大,后工序处理时各处弹性恢复不一致,进而导致电阻阻值变化,甚至断线失效。
由于电阻丝直径微小而且对电阻阻值一致性要求较高,因此对电阻丝的张力控制要求非常严格。
采用控制绕线与放线的线速度差控制线张力的方法(检测线材的线速度、控制放料卷转速、补偿其线速度的变化),要达到张力的波动幅度小或波动幅度处于受控状态,机械结构与控制系统比较复杂,影响因素众多,技术难度大,因此,线材的张力是影响电阻器质量的重要因素之一。
(2)精密排线和定位检测技术
线绕电阻器的绕线质量实际反映的是绕线节距精度,因此,实现排线系统的精确走位以达到控制节距精度的目的,既是衡量制造的线绕电阻器是否符合设计要求,又是考核绕制系统技术水平高低的重要参数,是系统研究设计的核心。
排线与绕线的运行关系形成节距,排线系统运动的位置精度,直接影响绕线节距精度。
排线系统要求实现u级位移精度,由于其静态质量、运动系统的动态加速度、传动误差等,会引起运动迟缓或运动突变,破坏运行关系;运动系统由于受动载荷、运行频率、环境温度、干扰源的影响,系统的电气参数偏离控制范围,均引起绕线节距精度的变化。
这种变化量对线绕电阻器绕制系统影响很大。
因此,准确控制排线的位置精度和稳态控制节距精度,是必须研究与解决的关键技术。
另外,由于来料的骨架和金属帽长度不一致,使用标准骨架长度来定位很难达到实际的要求,如何进行准确的定位,也是需要解决的关键技术。
功能分析:
图3.1为电阻绕线机的功能构成。
物料通过工艺系统,完成作业功能,生产出合格的成品。
电源电器对外部能量进行处理,完成动力功能。
PLC系统把操作者输入的信息进行存储、运算、输出指令,完成控制功能,并能向人机界面输出系统信息。
传感器检测工作过程的变化,反馈给PLC系统,完成检测功能。
机件联接和支撑各个部件,将各要素组合起来,进行空间配置,形成一个有机的整体。
另外,周围环境传入热、振动等干扰因素,加工中心的热、噪声、振动等伴生输出传给周围环境。
详细来说,电阻绕线机输如的物料是电阻骨架和电阻丝,而输出的成品是线绕电阻器,系统内部的作业功能、动力功能、控制功能、检测功能和结构功能共同作用,才能完成这种转变。
由于电阻绕线机的工艺系统很复杂,必要功能很多,仅仅依靠上面的功能构成图并不能将其功能很清楚的完全表现出来,所以,接下来还要用功能树的形式来表达待设计系统的功能关系和功能元组成。
由图3.2所示的功能树可以看出,电阻绕线机的功能可以分解为下料功能、送丝功能、绕线功能、下件功能、控制功能等5个分功能。
而每个分功能又需要一组功能元来实现。
下料功能可以分解为下料引导、引线校直和精确送料3个功能元;送丝功能需要由送丝拉断、张力控制、送丝摆角和电阻丝实时检测4个功能元共同配合实现;绕线功能可以分解为骨架夹持定位、排线动作和绕线动作3个功能元;下件功能则可分解为下件引导、阻值检测和分选动作3个功能元:控制功能则包括了人机交互、运动控制、参数处理3个功能元。
功能分析:
(1)绕线模块实现的是电阻骨架的夹持定位、排线和绕线功能。
根据原理方案的设计,绕线模块的下部是精密滚珠丝杠副和导轨的组合,因此,其只有采用卧式放置时才比较稳固牢靠。
绕线模块是整台设备的核心部分,其他结构模块上的动作都是以它为核心,辅助其完成绕线动作。
因此,绕线模块被放置在整台设备的中心位置,丝杠和导轨的组合固定在机箱内的支架上。
骨架的夹持定位需要夹头往复运动才能执行夹紧、松开动作,而绕线动作又要求夹头夹紧骨架后能带动它做回转运动。
(2)下料模块的位置被放在绕线模块的外侧,也即是整台机器的正面这一侧,相对于机箱固定。
这种布置可以方便操作人员向下料机构内添加电阻骨架。
同时,为了使电阻骨架的夹持定位准确,从下料机构上落到送料机构上的电阻骨架的轴线应与绕线模块的夹头轴线平行并在同一平面上。
(3)送丝模块被布置在绕线模块的内侧,也即是机器的背面一侧,位置相对机箱固定,但送丝机构可以摆动一个角度。
送丝模块上的送丝机构一方面要将电阻丝送出方便焊接,另一方面还要在焊完第二点后能够将电阻丝拉断。
送丝模块的高度应保证送出的电阻丝恰好与电阻骨架金属帽上方相切。
(4)下件检测模块放置在机器的外侧,位置相对于机箱固定。
下料模块的结构应保证从夹头间落下的电阻器成品正好能落到下料导轨上,
经过检测后的电阻经过分选,落入收集槽中不同的仓位。
收集槽的位置应方便操作人员取放。
(5)控制模块包括气动控制单元和PLC控制单元,它们都被放置在机箱内。
原理方案:
利用高精度滚珠丝杠副和导轨的组合来实现排线动作,滚珠丝杠副靠伺服电机来驱动。
电阻骨架靠两端金属帽夹持定位,夹持动作采用气缸来执行。
电阻骨架夹持定位后,一方面在伺服电机的驱动下做绕自身轴线的转动,另一方面还在丝杠导轨组合的带动下作沿轴线放线的左右移动。
保证:精确控制电阻绕线机的绕线动作和排线动作并协调好他们之间的配合,这样就可以改善绕线质量,进而提高所绕制电阻器的品质。
