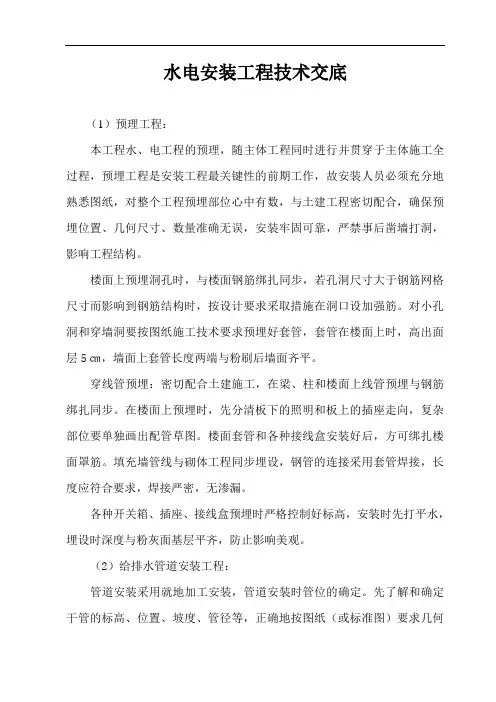

水电安装工程技术交底
（1）预理工程：
本工程水、电工程的预理，随主体工程同时进行并贯穿于主体施工全过程，预埋工程是安装工程最关键性的前期工作，故安装人员必须充分地熟悉图纸，对整个工程预埋部位心中有数，与土建工程密切配合，确保预埋位置、几何尺寸、数量准确无误，安装牢固可靠，严禁事后凿墙打洞，影响工程结构。
楼面上预埋洞孔时，与楼面钢筋绑扎同步，若孔洞尺寸大于钢筋网格尺寸而影响到钢筋结构时，按设计要求采取措施在洞口设加强筋。
对小孔洞和穿墙洞要按图纸施工技术要求预埋好套管，套管在楼面上时，高出面层5㎝，墙面上套管长度两端与粉刷后墙面齐平。
穿线管预埋：密切配合土建施工，在梁、柱和楼面上线管预埋与钢筋绑扎同步。
在楼面上预埋时，先分清板下的照明和板上的插座走向，复杂部位要单独画出配管草图。
楼面套管和各种接线盒安装好后，方可绑扎楼面罩筋。
填充墙管线与砌体工程同步埋设，钢管的连接采用套管焊接，长度应符合要求，焊接严密，无渗漏。
各种开关箱、插座、接线盒预埋时严格控制好标高，安装时先打平水，埋设时深度与粉灰面基层平齐，防止影响美观。
（2）给排水管道安装工程：
管道安装采用就地加工安装，管道安装时管位的确定。
先了解和确定干管的标高、位置、坡度、管径等，正确地按图纸（或标准图）要求几何
尺寸制作并埋好支架或挖好地沟。
待支架牢固后，就可以安装。
立管要求用线附吊挂在立管的位置上，用“粉囊”（灰线包）在墙面上弹出垂直线，依次埋好立管卡。
镀锌管套丝尽量采用机械套丝，套丝机一般以低速度进行工作，防止管端变形。
套丝时，严禁用锤击的方法旋紧或放松背面挡脚、进刀手把或活动标盘。
长管子套丝时，管后端一定要垫平。
套丝的次数：DN25以上管子要分两次进行，切不可一次套成，以免损坏板牙或产生“硌牙”。
在套丝过程中要经常加润滑油和冷却。
手工套丝DN32以上的管子应分两至三次套成，螺纹应加工成锥形，以使螺纹连接紧密，要求套丝过程中松开板牙的松紧程度适中。
安装管道配件时，应按旋紧方法一次装好，不得倒回。
安装后露出2-3牙螺纹，产清除剩余填料。
丝扣连接采用油麻丝和白厚漆或和胶带做填料，填料缠绕要适当，不得把白厚漆、麻丝或生胶带从管端下垂挤入管腔，以免堵塞管路。
管道安装须结合具体条件，合理安排顺序。
一般先地下、后地上；先大管、后下管；先主管、后支管。
当管道交叉中发生矛盾时，应按以下原则避让：小管让大管；无压力管道让有压力管道；低压管道让高压管道；支管道让主管道；无坡度要求的管道让有坡度要求的管道。
埋地管道之间的安装间距：
给水引入管与排水排出管≥1m
平行铺设的室给水管与排水管≥0.5m
交叉丝设的管道垂直净距 0.15m
架空式干管安装。
首先按图确定支架的安装位置，在埋支架的部位画十字架，然后打洞埋支架，也可采用膨胀栓固定支架。
管道安装应注意的问题：○1地下干管在上管前，应将各管口堵好，防止泥沙井入管，在上主管时，要将各管口清理干净；○2预制好的管子要小心保护好螺纹，可加装临时管件以保护；○3安装好后的管子不得有塌腰、拱起的波浪现象及左右扭曲弯曲现象；○4管道应横平坚直。
允许偏差为：DN≤100mm时为5mm，DN>100mm为10mm，横向弯曲全长25m以上为活动接头；○5立管上的阀门要考虑便于开启和维修。
立管每隔一层应安装一个活动接头；○6支管安装除按要求弹出横线外，还应根据各支线或给水配件的位置中心线测出各支管的实际尺寸并编号记录，然后预制和组装。
为保证美观，支管的支架设于管段中同位置。
阀门安装。
阀门安装前，应做耐压强度试验，试验个数每批10%且不少于1个。
对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。
止回阀、截止阀安装时必须注意流体的流动方向，闸阀不可倒装。
管道试压。
试验压力按设计要求，如设计无要求，则为工作压力的1.5倍，但不小于0.6Mpa，也不得超过1.0Mpa。
试压时注意排尽空气，可在最高处（多外）排空。
排水管进行灌水和通水试验。
防腐与保温。
根据设计要求进行防腐，防腐前应除锈，清除表面灰尘、污垢、焊渣等。
保温层绑扎松紧适度。
保温在试压合格后并防腐后进行。
为保证丝接质量，应注意以下几个方面：
1）管道螺纹连接保证螺纹清洁、规整，连接牢固，连接后根部有外露
螺纹，螺纹连接的密封填料应均匀附着在管道的螺纹部分，拧紧时，不得使密封填料挤入管，连接后，应将外部清理干净。
2）管道安装时应随时清除管道的杂物，保持管道干净，管道在安装中断时，应将敞口封闭。
3）试压、冲洗：
生活给水管安装完后，应进行强度试验和冲洗，排水管要进行灌水试验和通水试验。
试压合格后，管网应分段进行冲洗，冲洗顺序是：先室外、后室，后地下、后地上，室应按配水管，配水干管、支管的顺序进行。
（3）卫生间防渗漏：
卫生间防渗漏非常重要，采用公司积累的厕所防渗漏经验施工，且着重注意以下几点：
1）土建施工时，准确留孔，安装时，由土建施工部门给出准确楼地墙标高基准，装好卫生器具及地漏后，再作地面。
2）安装卫生洁具时，采用预埋支架或用膨胀螺栓固定。
卫生洁具的瓷件与支架接触应平衡服妥贴，必要时架软垫。
管道或附件与卫生洁具的连接处应垫以胶皮、油灰等填料和垫料。
3）蹲便器安装。
首先应检查各接口是否吻合，位置是否合适。
安装时蹲便器的上边沿要比便器台低20mm左右，上边沿平面应抹入地面2/3，以克服便台积水和引起渗漏。
冲洗水箱所有零部件应完好，安装好后要调好浮球水位，以防溢水。
4）大便器上水接口无损坏，橡胶大小头无破裂，并用铜线绑扎严密。
5）大便器排水甩口高度适当，以保证大便出水口插入排水管的深度，同时，大便器出口和排水管连接处接口严密。
6）地漏要满足地面排水坡度，以免有积水。
7）应做好底层防水层试水试验，合格后才能进行卫生洁具安装。
卫生洁具安装好采取成品保护措施，防止损坏。
（4）电气安装：
土建主体结构施工时，配合埋管，在条件许可的时候，埋箱、盒及安装电缆桥架，土建粗粉刷完后穿线，灯具开关插座安装配合土建室装修进行，插座开关面板在装修完后再安装。
箱、盒安装工程量比较大，工作繁琐，需提早进入安装，充分利用工作面，抓紧时间，为穿线工程提供条件。
电缆井清理干净具备作业条件时，进行桥架安装，安装时先吊线安装支架。
配管工程：
在敷设电线钢管之前，应对管中的灰尘、油污或锈斑进行清除，以防穿线困难。
除锈采用人工清除法：用钢丝刷、两头各绑一根铁丝穿管子，来回拉动钢丝刷进行清除。
除埋入砼的钢管外壁外，钢管的、壁均应刷防锈漆。
电线钢管采用丝扣连接，管端套丝长度不小于管接口长度的1/2，并应在管接头两端焊跨接地线。
注意清除管口的毛刺，以免割破导线绝缘层。
管径50mm以下的薄壁钢管用变管器变管，厚壁钢管和管径较粗的钢管可用气焊煨弯或购买同口径的月弯焊接。
弯管时不应出现凹凸或裂缝，弯扁程序不大于管外径的10%，弯曲半径为6D（D不钢管外径）。
吊顶电线管按明敷管的要求进行敷设，要求横平竖直。
用膨胀螺栓固定吊杆，吊杆下端作管卡槽固定管子。
钢管进入箱、盒时露出丝扣2-4扣，两边用纳子卡住。
配线至设备时，采用金属软管连接。
过沉降缝处采用金属软管做补偿装置，要求软有一定的余量。
灯具安装，吸顶安装的荧光灯其镇流器不能放在日光灯的架子上，安装时，日光灯的架子与天花板之间要留15mm的间隙。
嵌入安装的荧光灯，应固定在专设的框架上，不能直接嵌在吊顶龙骨。
成排灯具安装时，应排列整齐，并应与装修协调。
配电箱安装，明装配电箱应在土建施工时，预埋燕尾螺栓或其它固定件。
暗装配电箱先预埋底箱，再装电气组件和接线，底箱埋入墙其后壁应用10mm厚石棉板及直径2mm、孔洞为10mm的铅丝网钉牢，再1：2水泥砂浆抹好，防止开裂。
配电箱安装垂直偏差不大于3mm，暗装配电箱其面板四周边缘应紧贴墙面，箱体与建筑物接触部分应刷防锈漆。
配电箱上应标明回路名称。
开关安装一般距门边15-20cm，埋盒时注意平正，不得偏斜，盒口面与墙面一致，面板紧贴墙面。
插座接线时应是左零右火上地，不得错接，其它工艺要求同开关安装。
电缆敷设时，避免在支架上或地面上磨擦拖拉，并列敷设的电力电缆，其接头盒的位置应互相错开。
电缆应排列整齐并固定，及时装设标志牌，导管穿钢管时，应有护套保护，避免磨破导线护皮。
不得强力拉扯，防止断芯。
电气安装工程质量要求：配线、管口平齐、管端入箱、盒长度一致，灯具安装牢固，规则整齐，高度一致，配电箱、盒、板及开关插坐的安装规，对应高度一致，箱、盒口与四周墙面水泥砂浆接缝齐整严密，贴脸与墙面平整。
（5）防雷接地：
施工中人员对防雷接地要有整体电气通路的概念，建筑基础与外埋接地极是接地体，采用沿屋顶女儿墙四周设置避雷带，屋顶所有金属物与避雷带相连形成电线接地网络。
交底人：
接底人：
日期：。
