机械设计-联轴器考试复习与练习题

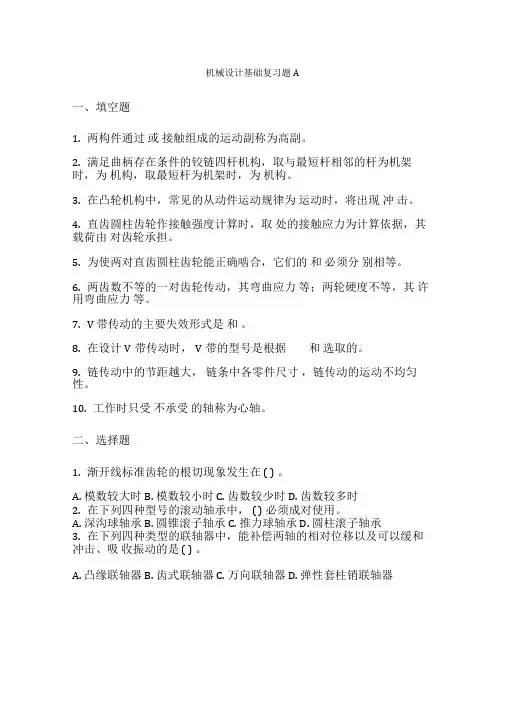

机械设计基础复习题 A一、填空题1.两构件通过或接触组成的运动副称为高副。

2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为机构，取最短杆为机架时，为机构。

3.在凸轮机构中，常见的从动件运动规律为运动时，将出现冲击。

4.直齿圆柱齿轮作接触强度计算时，取处的接触应力为计算依据，其载荷由对齿轮承担。

5.为使两对直齿圆柱齿轮能正确啮合，它们的和必须分别相等。

6.两齿数不等的一对齿轮传动，其弯曲应力等；两轮硬度不等，其许用弯曲应力等。

7.V 带传动的主要失效形式是和。

8.在设计V带传动时，V带的型号是根据和选取的。

9.链传动中的节距越大，链条中各零件尺寸，链传动的运动不均匀性。

10.工作时只受不承受的轴称为心轴。

二、选择题1.渐开线标准齿轮的根切现象发生在( ) 。

A. 模数较大时B. 模数较小时C. 齿数较少时D. 齿数较多时2.在下列四种型号的滚动轴承中，( ) 必须成对使用。

A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是( ) 。

A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是（）A. B. 900C. 900 D. 18005.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是（）。

A. 拉力B. 扭矩C. 压力D. 拉力和扭矩三、判断题（正确的打“√”，错误的打“×”）1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

（）3.在平键联接中，平键的两侧面是工作面。

（）4.斜齿圆柱齿轮的标准模数是大端模数。

（）5.带传动在工作时产生弹性滑动是由于传动过载。

（）6.转轴弯曲应力的应力循环特性为脉动循环变应力。

（）7.向心推力轴承既能承受径向载荷，又能承受轴向载荷。

机械设计试题（ A）卷（闭）一、选择、填充 (20分)1．十字滑块联轴器，是属挠性联轴器，只用在转速不高的场合(n≤200r／min)其原因是________.(a) 中间盘太重(b) 中间盘滑动磨损过大（c）中间盘材料太差。

2．滚动轴承都有不同的直径系列，若两个向心轴承代号中仅直径系列不同时，此两轴承的区别是________.(a) 外径和宽度不同，内径相同(b) 内径和宽度不同，外径相同(c) 滚动体数目不同,内外径相同(d) 滚动体直径大小不同，内外径相同，3．液体动力滑动轴承在稳定运转时，轴颈的位置如图示，试在图上图示：(3分)(1) 轴的转向(2) 油膜压力分布的大致图形O——轴承中心O1一—轴中心F——载荷4．闭式蜗杆减速机机盖(机座)上铸有筋片，其目的是为了散热防止温升过高，温升过高将导致______.(a) 蜗杆变形过大(b) 材料的机械性能下降．(c) 润滑条件恶化(d) 润滑油变质．5．齿轮传动中，提高圆柱齿轮的精度将能减小________系数。

6．图示为直齿圆柱齿轮齿根弯曲强度计算力学模型，齿宽为b，试在图中标出Υ、Fn、h、S, 并写出齿根弯曲应力公式(σ F=M/W)中M和W表达式． (6分)7．图示曲线为滚子链的额定功率曲线(似帐篷曲线)，其中OA段是______；AB段段是______，BC段是________.(a)由销轴和套筒胶合限定．(b)由链板疲劳强度限定．(c)滚子、套筒冲击疲劳强度限定。

8．标准D型V带传动，在初拉应力σ = F0/A=1.2Mpa ( A = 476m㎡)，传递圆周力800N时，若不计离心力的影响，则工作时紧边的拉力F1=______N；松边的拉力F2=________N．9．选择轴的剖面尺寸(b * h)是根据______标准中选出来的．(a) 传递扭矩的大小(b) 传递功率的大小(c) 轴径大小(d) 轮毂长度10．在图示零件的极限应力线图中，M为零件断面上的应力，其应力循环特性r =常数，OM1线与横轴间的夹角为? = 50°，则该零件受的是______。

一、选择题（每题2分，共20分）1.预紧力为Ｆ0的单个紧螺栓联接，受到轴向工作载荷F 之后，螺栓杆受到的总载荷Ｆ2 _____C _____Ｆ0 +F 。

Ａ.大于 B.等于 C.小于 2.提高齿轮的抗点蚀能力，可以采取______D ______的方法。

A ．采用闭式传动 B ．加大传动的中心距 C ．减小齿轮的齿数，增大齿轮的模数 D ．提高齿面的硬度 3.计算轴的公式中M e=22)(M T α+中折算系数α，是考虑T 与M 的_____ D ________。

Ａ.大小不同 B.方向不同 C.类型不同 D.循环特性不同4.对闭式蜗杆传动进行热平衡计算，其主要目的是为了防止温升过高导致 D 。

Ａ.材料的力学性能下降 B.润滑油变质 C.蜗杆热变形过大 D.润滑条件恶化5.在下列四种向心滚动轴承中， A 型除可以承受径向载荷外，还能承受不大的双向轴向载荷。

Ａ.60000 B.N0000 C.NA0000 D.500006.当蜗轮材料为锡青铜时，其许用接触应力[σH ]由 B 决定。

Ａ.材料的抗胶合能力′ Ｂ.材料的抗点蚀能力 C.材料的抗弯曲变形能力〞D.材料的抗磨损能力7.工作时，承受弯矩并传递转矩的轴称为 B 。

Ａ.心轴′ Ｂ.转轴 C.传动轴〞D.阶梯轴8.减速蜗杆传动中，用 D 来计算传动比i 是错误的。

Ａ.i =ω1/ω2 Ｂ.i =z 2/z 1 C.i =n 1/n 2 D.i =d 2/d 19.对于受轴向变载荷的紧螺栓联接，在限定螺栓总拉力的情况下，提高螺栓疲劳强度的有效措施是 _______A ___ 。

Ａ.增大被联接件的刚度 B.减小被联接件的刚度 C.增大螺栓的刚度10.在直齿圆柱齿轮传动中，保持传动比i 及小齿轮齿数z 1不变，当增大齿轮模数m 时， C 。

Ａ.轮齿弯曲强度提高，接触强度下降′ Ｂ.轮齿接触强度提高，弯曲强度下降C.轮齿弯曲强度和接触强度都提高D.轮齿弯曲强度和接触强度都降低二、填空题：（每空2分，共20分）1．在普通蜗杆传动中，在 中间平 面上的参数为标准值。

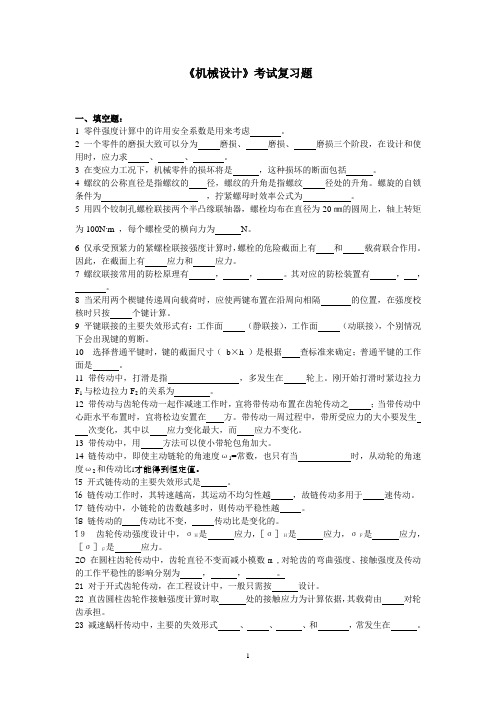

《机械设计》考试复习题一、填空题：1 零件强度计算中的许用安全系数是用来考虑。

2 一个零件的磨损大致可以分为磨损、磨损、磨损三个阶段，在设计和使用时，应力求、、。

3 在变应力工况下，机械零件的损坏将是，这种损坏的断面包括。

4 螺纹的公称直径是指螺纹的径，螺纹的升角是指螺纹径处的升角。

螺旋的自锁条件为，拧紧螺母时效率公式为。

5 用四个铰制孔螺栓联接两个半凸缘联轴器，螺栓均布在直径为20㎜的圆周上，轴上转矩为100N·m ，每个螺栓受的横向力为N。

6 仅承受预紧力的紧螺栓联接强度计算时，螺栓的危险截面上有和载荷联合作用。

因此，在截面上有应力和应力。

7 螺纹联接常用的防松原理有，，。

其对应的防松装置有，，。

8 当采用两个楔键传递周向载荷时，应使两键布置在沿周向相隔的位置，在强度校核时只按个键计算。

9 平键联接的主要失效形式有：工作面（静联接），工作面（动联接），个别情况下会出现键的剪断。

10 选择普通平键时，键的截面尺寸（b×h ）是根据查标准来确定；普通平键的工作面是。

11 带传动中，打滑是指，多发生在轮上。

刚开始打滑时紧边拉力F1与松边拉力F2的关系为。

12 带传动与齿轮传动一起作减速工作时，宜将带传动布置在齿轮传动之；当带传动中心距水平布置时，宜将松边安置在方。

带传动一周过程中，带所受应力的大小要发生次变化，其中以应力变化最大，而应力不变化。

13 带传动中，用方法可以使小带轮包角加大。

14 链传动中，即使主动链轮的角速度ω1=常数，也只有当时，从动轮的角速度ω2和传动比 才能得到恒定值。

15 开式链传动的主要失效形式是。

16 链传动工作时，其转速越高，其运动不均匀性越，故链传动多用于速传动。

17 链传动中，小链轮的齿数越多时，则传动平稳性越。

18 链传动的传动比不变，传动比是变化的。

1９齿轮传动强度设计中，σＨ是应力，［σ］Ｈ是应力，σＦ是应力，［σ］Ｆ是应力。

20 在圆柱齿轮传动中，齿轮直径不变而减小模数m ,对轮齿的弯曲强度、接触强度及传动的工作平稳性的影响分别为，，。

员工编号_______ 姓名_________ 工种_________成绩______联轴器校正培训试题一、填空（每空2分；共40分）1、联轴器校正中心是传动设备检修工作中的一项重要内容、平常所见的设备损坏半数以上是由于联轴器对中超差引起的。

2、常用的校正方法有直尺、塞尺校正法、磁力表校正法、激光对中仪找正法。

3、联轴器校正先粗调整左右、后调整上下、先调整张口、后调整偏心1、联轴器可概括的分为刚性联轴器、绕性联轴器、半绕性联轴器三大类2、联轴节的主要作用是将两根轴连接起来以传递扭矩3、刚性联轴节用于两轴能严格对中；弹性联轴节用于有少量偏斜或工作中有相对位移的场合。

4、安全联轴器分为：销钉式安全联轴器、弹簧爪式安全联轴器、弹簧滚珠安全联轴器5、十字沟槽式联轴节用于允许两轴线有少量径向偏移和歪斜的场合6、齿轮联轴节外齿圈检查接触面积不低于整个接触面的80% 。

7、联轴器找正时，主要是检测其径向跳动和轴向跳动。

8、联轴器径向间隙和轴向间隙调整完毕后，必须满足如下条件两联轴节端面之间的间隙应大于轴的轴向窜动量。

9、联轴器找正中心的目的主要是解决开口问题和偏心问题。

10、磁力表找正法检测精度较高，适用于精密和高速机器。

二、简答（共30分）1、联轴器不对中的原因有哪些?(15分)答：各零部件的不均匀热膨胀2)轴的绕曲3）轴承的不均匀磨损4）机器产生的位移5）基础的不均匀下沉1、联轴器几种偏移情况有哪些？(15分)答：上开口下偏移、上开口上偏移、下开口下偏移、下开口上偏移三、计算题：(30分）联轴器偏移情况图所示：计算出电机前地脚A与后地脚B各垫高多少才能将联轴器找水平。

答：A=L1/D *0.5-1.2=500/500*0.5-1.2=0.5-1.2= -0.70mmB=(L2+L1)/D *0.5-1.2=(500+800)/500*0.5-1.2=0.5-1.2= 0.10mm前地脚A需要撤掉0.7mm的垫片、后地脚B需增加0.10mm的垫片方能将联轴器找平。

机械设计终极版（有答案）页眉内容1第一篇一、复习思考题1.机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2．什么叫零件？什么叫通用零件和专用零件？试各举二个实例。

3.设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。

螺纹联接习题与参考答案一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1. 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A . 好B. 差C. 相同D. 不一定2. 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A . 牙根强度高，自锁性能好B. 传动效率高 C. 防振性能好D. 自锁性能差3. 若螺纹的直径和螺旋副的摩擦因数一定，则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B . 升角和头数 C. 导程和牙形斜角D. 螺距和升角4. 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用螺纹。

A . 升角小，单线三角形 B. 升角大，双线三角形 C. 升角小，单线梯形 D. 升角大，双线矩形5. 用于薄壁零件连接的螺纹，应采用。

A . 三角形细牙螺纹B. 梯形螺纹 C. 锯齿形螺纹 D. 多线的三角形粗牙螺纹6. 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D . 既可能受剪切，也可能受挤压作用7. 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

A. 1.1B . 1.3C. 1.25D. 0.38. 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D . 螺栓受拉伸与扭转作用9. 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。

A. 单线矩形螺旋副B. 单线梯形螺旋副 C . 双线矩形螺旋副D. 双线梯形螺旋副10. 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。

机械设计复习题及答案(一)连接。

1.楔键联接传动中，键的工作面(承载面)是楔键的上下面。

2.普通平键联接中，键的工作面(承载面、受力面)是左右两个侧面。

3.普通平键的截面尺寸b×h是由键连接处轴径在查找手册的标准选定;强度让算时键的工作长度如何确定?根据轮毂的长度和键的强度5.根据工作原理，螺纹联接防松的措施有摩擦防松、机械防松和破坏螺旋副运动关系防松。

6.在常用的螺纹连接中，自锁性能最好(摩擦力最大)的螺纹牙型是牙型角度为60°的三角形螺纹。

7.被联接件受横向载荷作用时，如采用普通螺栓联接，则螺栓受到的是拉力。

8.在螺纹联接中，当两个被联接件之一太厚，不宜制成通孔且经常拆卸，往往可采用双头螺柱连接。

9.4种螺纹连接的特点与适用场合。

螺栓、螺钉、双头螺柱、紧定螺钉10.防松的根本目的是什么?。

避免自动松脱，防止螺旋副的相对运动，防止螺母和螺栓之间的相对运动。

11.螺纹的公称尺寸是哪个?。

外螺纹的大径(二)传动。

1.带正常传动(同步带传动除外)时不能保证精确传动比的原因是带的弹性滑动。

2.带工作时截面上产生的应力有松紧边拉应力、__弯曲应力__、离心拉应力。

应力最大?紧边绕上小带轮处3.带传动是靠摩擦力工作的，所以把带轮的侧面做的粗糙一些，可提高承载能力,合适吗?不合适，带传动中不可避免存在弹性滑动，摩擦力增大了，皮带容易磨损，减少了皮带的使用寿命。

4.设计链传动时，链节数最好取偶数。

奇数。

过渡5.链传动工作时传动比不准确，主要是由于链传动中存在多边形效应。

6.在滚子链传动中，链节距p越小，则链承载能力越小，传动的动载荷小。

7.标准齿轮的齿形系数Y F只与齿数有关，而与模数无关。

8.一对齿轮传动中，Z1<Z2，材料不同，硬度不同，其齿面接触应力σH1=σH2。

但齿根弯曲应力σF1≠σF2。

9.对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于模数和齿宽。

10.对于直齿圆柱齿轮传动，齿面接触疲劳强度主要取决于中心距和齿宽:是错误的。
