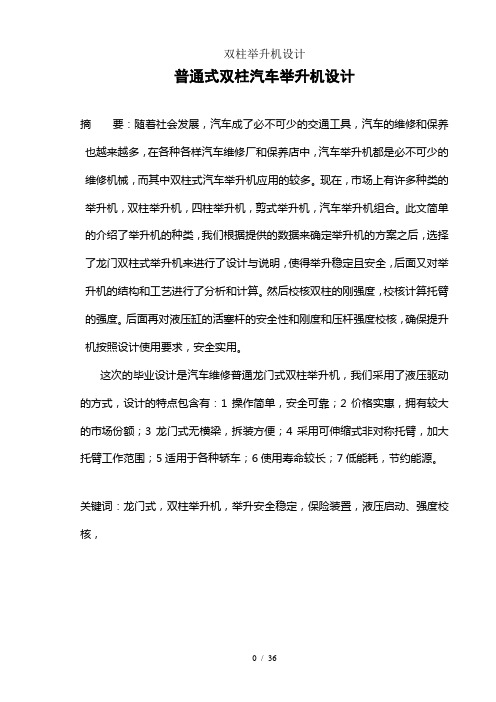

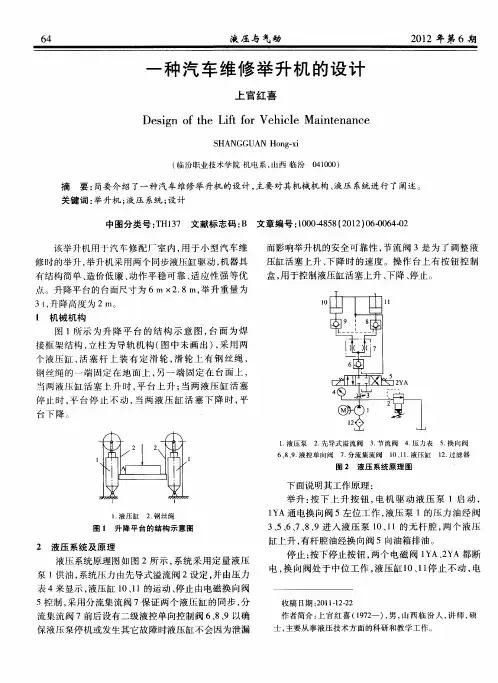

普通式双柱汽车举升机设计摘要：随着社会发展，汽车成了必不可少的交通工具，汽车的维修和保养也越来越多，在各种各样汽车维修厂和保养店中，汽车举升机都是必不可少的维修机械，而其中双柱式汽车举升机应用的较多。
现在，市场上有许多种类的举升机，双柱举升机，四柱举升机，剪式举升机，汽车举升机组合。
此文简单的介绍了举升机的种类，我们根据提供的数据来确定举升机的方案之后，选择了龙门双柱式举升机来进行了设计与说明，使得举升稳定且安全，后面又对举升机的结构和工艺进行了分析和计算。
然后校核双柱的刚强度，校核计算托臂的强度。
后面再对液压缸的活塞杆的安全性和刚度和压杆强度校核，确保提升机按照设计使用要求，安全实用。
这次的毕业设计是汽车维修普通龙门式双柱举升机，我们采用了液压驱动的方式，设计的特点包含有：1操作简单，安全可靠；2价格实惠，拥有较大的市场份额；3龙门式无横梁，拆装方便；4采用可伸缩式非对称托臂，加大托臂工作范围；5适用于各种轿车；6使用寿命较长；7低能耗，节约能源。
关键词：龙门式，双柱举升机，举升安全稳定，保险装置，液压启动、强度校核，Abstractwith the development of society, the car has become an indispensa ble means of transport, car repair and maintenance is also more an d more, in a variety of car repair plant shop, car lift repair machiner y are essential, and the double column type auto should be used m ore. Now, there are many types of lifting machine market, double lif t, machine, auto lift machine combination. This paper introduces a si mple type of lifting machine, we provide data to determine the liftin g scheme, the choice of Long men double column lifting machine w as designed and introduced, the lifting stability and safety, and the b ack lifting machine structure and process are analyzed and calculate d. Then just check the strength of double column, the strength check ing calculation. Back then the safety of the piston rod of the hydraul ic cylinder and the stiffness and strut strength checking, ensure the h oist in accordance with there quire of design, safety and practicalit y.This graduation design is a common type of Long men automobile r epair double column lifting machine, we use the hydraulic drive mo de, design features include: 1, simple operation, safe and reliable; 2 a ffordable, with a large market share; 3 Long men type beams, conv enient disassembly and assembly; 4 with telescopic asymmetric arm increase the scope of work; 5, applicable to all kinds of car 6; long se rvice life; 7 low energy consumption, energy saving.Key words: Long men type, double lift, lifting safety, safety device, h ydraulic starting, strength check。

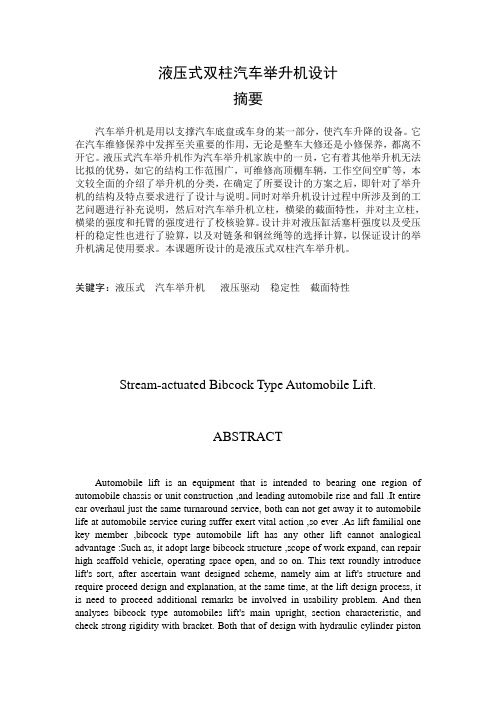

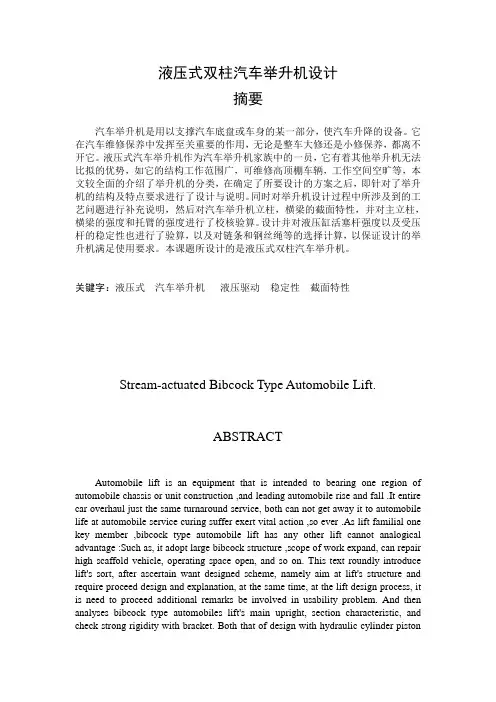

液压式双柱汽车举升机设计摘要汽车举升机是用以支撑汽车底盘或车身的某一部分，使汽车升降的设备。
它在汽车维修保养中发挥至关重要的作用，无论是整车大修还是小修保养，都离不开它。
液压式汽车举升机作为汽车举升机家族中的一员，它有着其他举升机无法比拟的优势，如它的结构工作范围广，可维修高顶棚车辆，工作空间空旷等，本文较全面的介绍了举升机的分类，在确定了所要设计的方案之后，即针对了举升机的结构及特点要求进行了设计与说明。
同时对举升机设计过程中所涉及到的工艺问题进行补充说明，然后对汽车举升机立柱，横梁的截面特性，并对主立柱，横梁的强度和托臂的强度进行了校核验算。
设计并对液压缸活塞杆强度以及受压杆的稳定性也进行了验算，以及对链条和钢丝绳等的选择计算，以保证设计的举升机满足使用要求。
本课题所设计的是液压式双柱汽车举升机。
关键字：液压式汽车举升机液压驱动稳定性截面特性Stream-actuated Bibcock Type Automobile Lift.ABSTRACTAutomobile lift is an equipment that is intended to bearing one region of automobile chassis or unit construction ,and leading automobile rise and fall .It entire car overhaul just the same turnaround service, both can not get away it to automobile life at automobile service curing suffer exert vital action ,so ever .As lift familial one key member ,bibcock type automobile lift has any other lift cannot analogical advantage :Such as, it adopt large bibcock structure ,scope of work expand, can repair high scaffold vehicle, operating space open, and so on. This text roundly introduce lift's sort, after ascertain want designed scheme, namely aim at lift's structure and require proceed design and explanation, at the same time, at the lift design process, it is need to proceed additional remarks be involved in usability problem. And then analyses bibcock type automobiles lift's main upright, section characteristic, and check strong rigidity with bracket. Both that of design with hydraulic cylinder pistonperch intensity also proceed proven with compressed bar, as well as select and count with chain and wire rope to be sure satisfy the lift operating requirement. This test is stream-actuated bibcock type automobile lift.KEY WORDS: Bibcock type, Automobile lift , Hydraulic drive , Stability , Section characteristic第一章绪论双柱式汽车举升机是一种汽车修理和保养单位常用的举升设备，广泛应用于轿车等小型车的维修和保养。
摘要双柱机械式汽车举升机，它包括两个框形举升柱，两个垂直滑动在该框形举升柱上的升降滑架，两个托臂和两个轨道式托板，其特征在于所述框形举升柱是由结构在下部的底板升底梁升矩形齿轮箱及矩齿轮箱两侧短边向上延伸的方形导柱连接上部的横梁构成的整体；所述框形举升柱下面的矩形齿轮箱其中一个是安装电动机的驱动箱；而所述升降滑架是由两个平行固定在其上的托臂穿过所述轨道式托板上滑套的孔位相互连接。
关键词滑动螺旋副导轨丝杠制动器组合开关AbstractShuangzhu mechanical vehicle lift, which includes two box-shaped Jusheng pillar, two vertical sliding in the box-shaped piece of Jusheng-piece aircraft, two up and two track-holding arm, their identity is in Jusheng pillar box-shaped structure in part by the end of Liang-bed or carpenter's square or rectangle gear boxes and gear boxes on both sides of a square-short margin upward extension of the upper beam connecting a pillar overall; Jusheng pillar box is described below rectangle gear boxes installed electric motors is one of the driving boxes; and thepiece-by-two parallel fixed in its orbit above the occasional arm-supporting, through the Hua Tao Kong spaces interlinked.Key words Glide the spiral pair and lead the track, silk to carry on the shoulder, make to move the machine and combine the switch目录摘要 (1)Abstract (2)第一章绪论 (5)1.前言 (5)2.举升机概述 (6)第二章升举装置的总体设计 (7)1.设计题目 (7)2.设计方案 (7)3.方案选择 (7)4.实习考察 (7)5.确定总设计计划 (7)6.方案的实施 (8)第三章机械传动系统 (9)1.方案的拟定 (9)2.在拟定机械传动系统方案时，应考虑以下原则 (10)3.传动类型选择的依据 (10)4.滑动螺旋传动的特点及计算 (14)第四章滚动直线导轨套副 (19)1.导轨的类型及其特点 (20)2.导轨的设计要求 (20)3.导轨的设计程序及内容 (20)4.精密导轨的设计原则 (20)5.导轨类型的选择原则 (21)第五章丝杠同步转动的链传动 (24)1.滚子传动的设计 (25)2.滚子链传动的设计计算 (25)3.滚子链的静强度计算 (29)4.滚子链的使用寿命计算 (30)5.滚子链链轮 (33)6.滚子链链轮的基本参数和主要尺寸 (34)第六章带传动及其有关计算 (35)1.带传动 (35)2.带和带传动的形式 (35)3. V带传动 (35)5.基准宽度制V带传动的设计计算 (36)6. 带传动的效率 (40)7. V带带轮 (41)8.V带轮的结构 (41)9.带轮的技术要求 (41)10.带轮的技术要求 (42)11.V带传动的主要失效形式 (43)第二部分机电控制系统 (44)第一章制动器的选择及其计算 (44)1制动器 (44)2 制动器的分类、特点及应用 (44)3.制动器的选择 (44)4．制动器的性能参数及主要尺寸 (45)第二章开关的选择 (46)1.HZ5B-1型组合开关 (47)2.LXJ6系列接近开关 (47)第三部分使用及其效益 (47)1.使用时注意事项 (48)2.升举机安全操作规程 (48)第二章经济效益分析 (48)结论 (49)谢辞 (51)附录1——（专题） (54)附录1——外语翻译（原文） (63)附录2——外语翻译(译文) (86)第一章绪论1.前言现代汽车工业随着科学技术的飞速发展而日新月异, 新工艺、新材料、新技术广泛运用, 特别是电子技术、液压技术在汽车上应用, 使当今的汽车是集各种先进技术的大成, 新颖别致的汽车时时翻新。
液压式双柱汽车举升机设计方案第1章举升机的介绍及分析1.1 举升机的结构类型目前，全国生产汽车举升机的厂家较多，生产的举升机的形式也比较繁多，有双柱式举升机、四柱式、剪式、组合移动汽车式等。
仅从举升机的外型来分类的基本形式就有：液压双柱式、龙门双柱式、四立柱式、剪式、移动式和单立柱式等汽车举升机按照举升机的举升装置的形式分类也有很多种，包括丝杠螺母举升式、链条传动举升式、液压缸举升式、齿轮齿条举升式等举升机。
从举升机的驱动方式分，主要有：电机驱动式举升机和液压驱动式举升机。
分别如下图(1-6)图 1.1液压双柱式汽车举升机图 1.2龙门双柱式汽车举升机图 1.3四立柱式汽车举升机图 1.4剪式汽车举升机图 1.5组合移动式汽车举升机图 1.6单立柱式汽车举升机各种形式各有千秋，适用于不同的场合。
最常用的形式是前四种，即：液压双柱式、龙门双柱式、四立柱式和剪式。
剪式举升机分为大剪（子母式）、小剪（单剪式）举升机。
双柱式举升机分又分为机械式和液压式举升机。
机械式举升机曾流行于1992-1998年间，该举升机特点是同步性好，但由于机械磨损维护成本高（经常需要更换铜锣母以及轴承），每年一台举升机的维修更换需要1000元左右，因此目前不生产此举升机，使用者们最终会将该产品更换为维护成本小的液压举升机。
1.2 各类汽车举升机的使用情况从调查的情况来看，双立柱结构形式的汽车举升机为最多，其次是四立柱式，同时还有少些的剪式举升机。
汽车举升机生产厂的市场占有率如表 1.1和图 1.7，其中永红和宝得宝生产的举升机市场占有率最高，分别为34.1%和28.5%。
国产和进口的百分比分别为：77.1%和22.9%。
进口的举升机大部分是比较早期的产品。
另外，未被统计的大部分小厂都是拥有国产的举升机。
表 1.1举升机主要生产厂的市场占有率总台数编号生产厂台数百分比1宝得宝6128.5%2永红7334.11%举升机总数2143中大8 3.74%4序达9 4.21%5其他4119.16%6进口4922.90%系列1图 1.7汽车举升机主要生产厂的市场占有率百分比图1.3汽车举升机的主要参数液压式双柱举升机、龙门式双柱举升机和四立柱式举升机这三种目前市场上主要的汽车举升机的主要技术参数统计如表 1.2所示。
摘要双柱式举升机是一种汽车修理和保养单位常用的举升设备,广泛用于轿车等小型车的维修和保养。
它是一种把整车装备重量不大于4吨的各种轿车、面包车、工具车等举升到一定高度内供汽车维修和安全检查作业的保修设备。
本文通过对我国汽车举升机现状的调查、研究、分析，参考国内外解决举升机安全与稳定性问题的解决措施，对几种举升机进行了分析，并结合我国举升机存在的实际情况，提出了适合我国汽车修理行业的双柱式汽车举升机设计方案。
本文首先阐述了双柱式汽车举升机设计的目的和意义、发展状况以及应用前景。
分析论证了一种举升承载质量为3.2t的双柱式汽车举升机总体设计方案，进行了举升机构的机械系统、液压系统、电气系统等主要机构的方案分析和选择，并对机械部分进行了运动分析以及强度和刚度的校核计算，对液压系统进行了设计和计算。
本课题基于计算机仿真平台，应用当前CAD/CAE领域应用比较广泛的二维软件AutoCAD进行绘图。
关键词：升举机；CAD绘图；液压系统；液压系统；计算校核ABSTRACTDouble column type elevator machine is a car repair and maintenance units of the commonly used lifting device, widely used in cars compact car repair and maintenance. It is a vehicle weight is not more than four tons of equipment of all kinds of cars, vans, such as vehicle lifting to a certain height for cars in maintenance and safety inspection of homework maintenance equipments.This article through to our country auto lift machine, the investigation of the present situation of research, analysis, reference to solve lifting machine at home and abroad with the stability safety measures to resolve the problem of several lifting machine is analyzed, and in combination with the lifting of the machine are the actual situation, proposed the suitable for China's car repair industry double column type auto lift machine design.This paper expounds the double column type auto lift machine design of purpose and meaning, development situation and application prospect. The paper analysis the bearing quality for a lifting of the 3.2 t double column type auto lift machine, the overall design scheme of lifting mechanism of mechanical system, hydraulic system, electrical system, the main institution of the scheme and options, and analysis of the mechanical parts of the movement analysis and the strength and stiffness of the hydraulic system to check calculation, the design and calculation. This subject is based on the computer simulation platform, the application of the current CAD/CAE field is widely 2 d software for drawing AutoCAD.Key words: Rise for machine; CAD drawing; Hydraulic system; Mechanical system; Check calculation目录摘要 (Ⅰ)Abstract (Ⅱ)第1章绪论 (1)1.1选题背景、研究目的和意义 (1)1.2 举升机的发展方向与前景 (2)1.3 设计内容 (3)第2章双柱式汽车举升机结构设计 (5)2.1 双柱式举升机概述 (5)2.1.1 常用汽车举升机的结构类型 (5)2.1.2 汽车举升机的主要参数 (5)2.2 汽车举升机的主要结构与要求 (5)2.2.1 举升装置的要求 (6)2.3 双柱式汽车举升机结构方案的确定 (6)2.4举升装置 (6)2.5立柱 (7)2.6支撑机构 (7)2.7平衡机构 (7)2.8保险机构 (7)2.9本章小结 (7)第3章机械部件的计算 (8)3.1链条的计算与选择 (8)3.2槽轮的设计 (8)3.3槽轮座和槽轮轴的设计 (8)3.4轴承得计算与选择 (9)3.5钢丝绳的计算与选择 (9)3.6本章小结 (10)第4章双柱式举升机液压控制系统设计 (11)4.1 双柱式举升机液压控制系统工作原理 (11)4.2 液压系统组成 (11)4.2.1 液压系统组成 (11)4.2. 2油箱 (12)4.3 液压系统主要参数的计算 (12)4.3.1初步估算系统工作压力 (13)4.3.2液压缸的作用力 (13)4.3.3缸筒内径的确定 (13)4.3.4活塞杆直径的确定 (14)4.3.5确定缸筒壁厚，油口直径，缸底厚度，缸头等厚度 (16)4.3.6计算液压缸所需流量 (21)4.3.6.1液压泵的选择 (21)4.3.6.2管道尺寸的确定 (23)4.3.6.3油箱容量的确定 (4)4.4执行元件类型、数量和安装位置 (24)4.5选择电机 (25)4.6控制阀的选用 (25)4.6.1压力控制阀 (25)4.6.2流量控制阀 (26)4.6.3方向控制阀 (26)4.7液压系统性能验算 (26)4.7.1系统压力损失验算 (27)4.7.2 计算液压系统的发热功率 (28)4.8 本章小结 (29)第5章双柱式举升机校核计算 (30)5.1 双柱式举升机立柱的结构分析和验算 (30)5.1.1 立柱的截面特性分析与计算 (30)5.1.1.1 确定立柱截面形心和中性轴的位置 (30)5.1.1.2 确定惯性矩 (30)5.1.1.3 立柱静矩S的计算 (31)5.1.2 主立柱的强度分析与验算 (31)5.1.2.1 滑台部件受力情况分析 (32)5.1.2.2 举升机主立柱受力情况分析 (33)5.1.2.3 普通式双柱举升机主立柱强度校核计算 (33)5.1.3主立柱的刚度计算 (36)5.2 托臂部分的强度校核 (37)5.2.1托臂部分截面特性 (37)5.2.2托臂部分强度核算 (37)5.2.3 从托臂处考虑挠度情况 (38)5.3 本章小结 (39)结论 (40)参考文献 (41)致谢 (42)附录 (43)第1章绪论1.1 选题背景近年来,我国汽车市场十分活跃, 2002年之后,中国汽车工业的增长一直在以2位数的速度攀升。
毕业设计题目—普通式双柱汽车举升机设计指导教师：成建平、董长双太原理工大学继续教育学院机械工程及其自动化专业06级本科李强目录内容页码摘要 (4)汽车举升机设计课题调研报告 (5)1、常用汽车举升机的结构类型 (5)2 各类汽车举升机的使用情况 (8)3 汽车举升机的主要参数 (9)4举升机的方案拟定 (10)4.1主要结构及其结构形式 (10)4.2驱动、举升及同步方式 (11)4.3举升机的结构设计 (13)5、普通式双柱汽车举升机方案的确定 (14)6、参考文献 (15)1 举升机的方案拟定 (16)1.1 举升机的基本情况 (16)1.1.1 常用汽车举升机的结构类型 (16)1.1.2 汽车举升机的主要参数 (16)1.2 汽车举升机的主要结构与要求 (17)1.2.1 举升装置的要求 (17)1.3 普通式双柱汽车举升机结构方案的确定 (18)2 普通式双柱汽车举升机的结构设计 (19)2.1 举升装置 (19)2.2 立柱 (21)2.3 支撑机构 (22)2.4 平衡机构 (24)2.5 保险机构 (24)3 普通式双柱汽车举升机的强刚度分析与验算 (25)3.1 普通式双柱举升机立柱的结构分析和验算 (26)3.1.1 主立柱的截面特性分析与计算[5] (26)3.1.2 主立柱的强度分析与验算 (29)3.1.3 主立柱的刚度计算 (37)3.2 托臂部分的强度校核 (37)3.2.1 托臂部分截面特性 (37)3.2.2 托臂部分强度核算 (38)3.2.3 从托臂处考虑挠度情况 (41)4 液压系统 (42)4.1 液压系统工作原理 (42)4.2 液压缸活塞杆受压校核 (43)4.2.1 液压缸活塞杆强度验算 (43)4.2.2 液压缸活塞杆受压稳定性校核 (43)5 结论 (45)6参考文献 (46)普通式双柱汽车举升机设计摘要双柱式汽车举升机是一种汽车修理和保养单位常用的举升设备，广泛应用于轿车等小型车的维修和保养。
机械毕业设计（论文）-机械式双柱汽车举升机设计 - 副本摘要双柱机械式汽车举升机通过支撑汽车底盘或车身的某一部分，是使汽车升降的设备。
汽车举升机在维修保养中发挥至关重要的作用，无论是整车大修还是小修保养，都离不开他。
机械式汽车举升机作为整个汽车举升机中的一员，他有着其他举升机不具有的优势，例如它的工作范围广，可以维修高顶棚车辆，工作占用空间小等。
本文较全面的介绍了举升机的种类，在确定所要设计的方案之后，针对举升机的结构及特点要求进行了设计与说明。
具体说，涉及原动机分析选择，带传动分析设计，螺旋传动分析设计，导轨分析选择，支撑悬臂应力校核，锁紧机构的选择。
本课题所设计的是双柱机械式汽车举升机。
关键字：螺旋传动；带传动；汽车举升机；弯曲应力ABSTRACTTwo-sided mechanical automobile lift machine is equipment to make the car lifting by supporting a certain part of the automobile chassis or body. Automobile lift machine play a crucial role in maintenance of both the vehicle overhaul and minor repair and maintenance, which cannot be replaced. Mechanical lifters is a member of the car lifting machine family, it has advantages that other lifting machine does not have, such as its work scope is wide, being capable of repairing vehicles with high ceiling, work space is small, etc. This paper comprehensively introduces the classification of the lifting machine and design the lift and make illustration based on the structure and characteristics of the lifting machine after deciding design scheme. Specifically, the paper involves the analysis of motor, belt transmission, screw transmission and guide rail, stress checking of cantilever and the choice of the locking mechanism. This topic is a design of two-sided mechanical automobile lift machine.Keywords: screw transmission; belt transmission; automobile lift; bending stress全套设计，请加12401814目录第一章绪论 (1)1.1 汽车举升机简介及发展概况 (1)1.2 汽车举升机分类 (2)第二章举升机设计任务和总体方案设计 (5)2.1 举升机设计任务 (5)2.2 举升机总体方案设计 (5)2.2.1 拟定设计方案 (5)2.2.2 确定总体设计方案 (6)第三章原动机分析选择 (9)3.1原动机的计算选择 (9)3.1.1 选择原动机类型和结构 (9)3.1.2原动机转速选择及功率计算 (9)第四章带传动分析设计 (10)4.1 带传动简介及类型选择 (10)4.2 带传动设计计算 (10)4.2.1 带传动设计初始条件 (10)4.2.2 带传动主要失效形式和设计依据 (11)4.2.3 带传动设计计算 (11)4.2.4 带轮结构设计 (12)第五章举升机构分析设计 (14)5.1 举升机构的分析选择 (14)5.2 滑动螺旋副的设计计算 (16)5.2.1 材料的选择 (16)5.2.2 耐磨性 (16)5.2.3 验算自锁 (17)5.2.4 螺杆强度：校核当量应力 (18)5.2.5 螺纹牙强度 (18)5.2.6 螺杆的稳定性 (18)5.2.7 横向振动-验算临界转速 (19)5.2.8 驱动转矩和效率 (19)第六章支撑机构结构分析设计 (20)6.1 支撑机构结构设计 (20)6.2 支撑机构应力校核 (21)6.2.1 校核弯曲切应力 (21)6.2.2 校核弯曲正应力 (22)第七章导轨结构分析设计 (24)7.1 导轨类型分析选择 (24)7.2 直线运动系统载荷计算 (25)7.3 滚动直线导轨副寿命计算 (26)7.3.1 寿命计算的基本公式 (26)7.3.2 滚动导轨副的寿命计算及选用规格 (27)第八章锁紧机构分析设计 (30)8.1 锁紧机构的必要性 (30)8.2 锁紧机构原理分析 (30)8.3 锁紧机构的选择 (32)8.4 锁紧机构的校核 (33)第九章螺栓连接件的校核 (35)9.1 升降台与剖分式螺母套的螺纹校核 (35)9.2 箱体与地基的螺纹校核 (36)第十章结论 (39)参考文献 (40)致谢 (41)第一章绪论1.1 汽车举升机简介及发展概况汽车举升机在汽车保养和维修行业中占有重要地位。

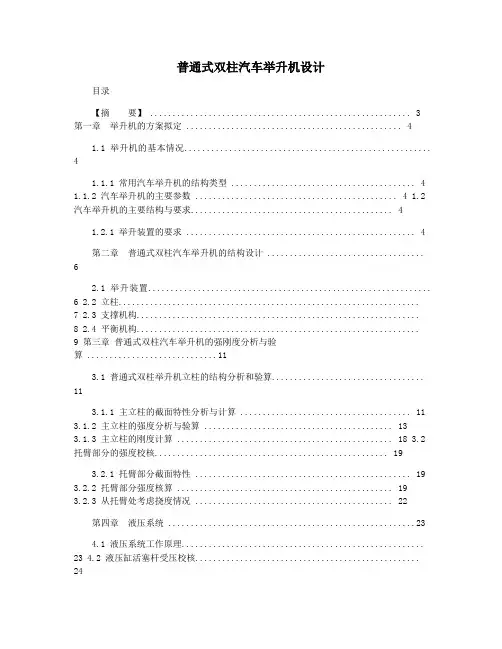

普通式双柱汽车举升机设计目录【摘要】 (3)第一章举升机的方案拟定 (4)1.1 举升机的基本情况 (4)1.1.1 常用汽车举升机的结构类型 (4)1.1.2 汽车举升机的主要参数 ............................................. 4 1.2 汽车举升机的主要结构与要求 (4)1.2.1 举升装置的要求 (4)第二章普通式双柱汽车举升机的结构设计 (6)2.1 举升装置...............................................................6 2.2 立柱...................................................................7 2.3 支撑机构...............................................................8 2.4 平衡机构...............................................................9 第三章普通式双柱汽车举升机的强刚度分析与验算 (11)3.1 普通式双柱举升机立柱的结构分析和验算 (11)3.1.1 主立柱的截面特性分析与计算 (11)3.1.2 主立柱的强度分析与验算 (13)3.1.3 主立柱的刚度计算 ................................................ 18 3.2 托臂部分的强度校核. (19)3.2.1 托臂部分截面特性 (19)3.2.2 托臂部分强度核算 (19)3.2.3 从托臂处考虑挠度情况 (22)第四章液压系统 (23)4.1 液压系统工作原理......................................................23 4.2 液压缸活塞杆受压校核 (24)4.2.1 液压缸活塞杆强度验算 (24)4.2.2 液压缸活塞杆受压稳定性校核 (24)结论 (27)参考文献 (28)1致谢 (29)2普通式双柱汽车举升机设计【摘要】双柱式汽车举升机是一种汽车修理和保养单位常用的举升设备，广泛应用于轿车等小型车的维修和保养。
