图像传感器

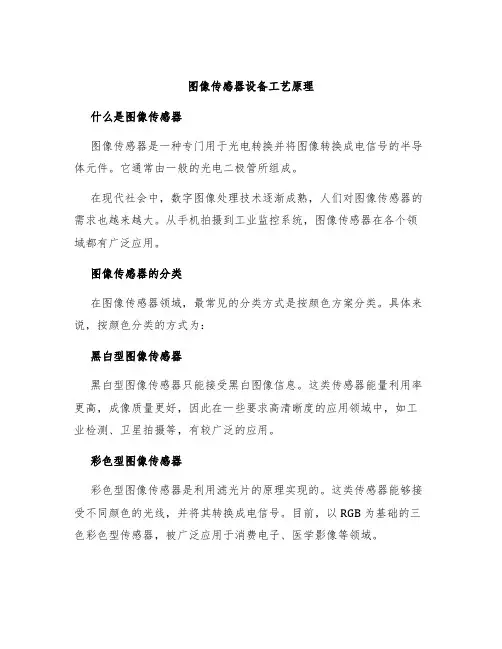

图像传感器设备工艺原理什么是图像传感器图像传感器是一种专门用于光电转换并将图像转换成电信号的半导体元件。

它通常由一般的光电二极管所组成。

在现代社会中，数字图像处理技术逐渐成熟，人们对图像传感器的需求也越来越大。

从手机拍摄到工业监控系统，图像传感器在各个领域都有广泛应用。

图像传感器的分类在图像传感器领域，最常见的分类方式是按颜色方案分类。

具体来说，按颜色分类的方式为：黑白型图像传感器黑白型图像传感器只能接受黑白图像信息。

这类传感器能量利用率更高，成像质量更好，因此在一些要求高清晰度的应用领域中，如工业检测、卫星拍摄等，有较广泛的应用。

彩色型图像传感器彩色型图像传感器是利用滤光片的原理实现的。

这类传感器能够接受不同颜色的光线，并将其转换成电信号。

目前，以 RGB 为基础的三色彩色型传感器，被广泛应用于消费电子、医学影像等领域。

图像传感器的制造工艺图像传感器的制造可以分为五个主要的步骤：晶圆制备、晶圆表面处理、掩膜制备、光刻步骤、清洗和包封。

晶圆制备晶圆制备是图像传感器制作的第一步。

制作晶圆需要纯度极高的硅材料。

低纯度元素的含量会影响光电二极管反应的结果。

晶圆通常是通过 Czochralski 或 FZ 方法生产的。

晶圆表面处理制造晶圆的第二步是对晶圆表面进行处理。

这涉及到一些物理化学反应，如氧化、光刻、蚀刻和蚀刻等过程。

它能够生成一些必要的控制元素，从而控制电子器件被准确、可靠地制造出来。

掩膜制备掩膜制备是制造图像传感器的重要步骤。

它用于创造图像传感器上的元素形状。

具体来说，该步骤包括在薄玻璃片上使用电子束或光等辐射制造图案。

光刻步骤制造晶圆最重要的步骤之一是光刻前的掩膜设计。

该步骤有助于将光刻过程中的光线投射到晶圆表面上，从而精确地创造出需要的图案。

清洗和包封最后一步是将生产的晶圆切割成小芯片，并将芯片包封。

这样，芯片就可以轻松与电子元件连接在一起。

结论图像传感器是一种通过光电转换来将图像转换成电信号的半导体元件。

cmos图像传感器原理CMOS图像传感器原理。

CMOS图像传感器是一种集成了图像传感器和信号处理电路的器件，它是数字摄像头和手机摄像头中最常用的一种传感器。

CMOS图像传感器具有低功耗、集成度高、成本低等优点，因此在数字摄像头、手机摄像头、监控摄像头等领域得到了广泛应用。

CMOS图像传感器的工作原理主要包括光电转换、信号放大和数字输出三个步骤。

首先，当光线照射到CMOS图像传感器上时，光子被转换成电子，并被储存在每个像素的电容中。

然后，通过信号放大电路将电荷信号转换成电压信号，并进行放大处理。

最后，经过A/D转换器将模拟信号转换成数字信号，输出给后续的图像处理电路。

CMOS图像传感器的核心部件是像素阵列，它由许多个像素单元组成。

每个像素单元包括光电转换器、信号放大器和采样保持电路。

当光线照射到像素阵列上时，每个像素单元都会产生对应的电荷信号，然后通过列选择线和行选择线的控制，将信号读取出来，并传输给信号放大电路进行放大处理。

CMOS图像传感器的优势在于集成度高、功耗低、成本低、易于制造等特点。

与传统的CCD图像传感器相比，CMOS图像传感器不需要额外的模拟信号处理电路，因此在集成度上有很大的优势。

另外，CMOS图像传感器的功耗较低，适合于移动设备和便携式设备的应用。

此外，CMOS图像传感器的制造工艺相对简单，成本较低，可以大规模生产，满足市场需求。

在实际应用中，CMOS图像传感器不仅应用于数字摄像头和手机摄像头中，还广泛应用于医疗影像、工业检测、安防监控等领域。

随着科技的不断进步，CMOS图像传感器的分辨率、灵敏度和集成度将会不断提高，为各种应用领域带来更加优质的图像传感器解决方案。

总的来说，CMOS图像传感器作为一种集成度高、功耗低、成本低的图像传感器，具有广泛的应用前景。

随着技术的不断进步，它将会在数字摄像头、手机摄像头、医疗影像、工业检测、安防监控等领域发挥越来越重要的作用。

图像传感器原理图像传感器是一种能够将光学图像转换成电子信号的设备，它是数字摄像机的核心部件之一，也是数字图像技术的基础。

图像传感器的原理是基于光电效应和半导体材料的特性，通过光学成像和电子信号转换，实现对光学图像的捕捉和数字化处理。

图像传感器的原理主要涉及到光电效应和半导体物理学的知识。

光电效应是指当光线照射到物质表面时，光子的能量被转化为电子的动能，从而产生电荷。

半导体材料是一种具有特定导电性质的材料，它的导电性能受光照强度的影响，可以将光信号转化为电信号。

图像传感器通常由成像单元阵列、信号读取电路和控制电路等部分组成。

成像单元阵列是由大量光敏元件组成的矩阵结构，每个光敏元件对应图像中的一个像素点，它们能够将光信号转化为电荷信号。

信号读取电路负责对成像单元阵列输出的电荷信号进行放大、转换和传输，最终输出为数字信号。

控制电路则用于控制成像单元阵列的工作模式、曝光时间和信号读取顺序等。

图像传感器的工作原理可以简单概括为，当光线照射到成像单元阵列上时，光敏元件会产生电荷信号，信号读取电路将电荷信号转换为电压信号，并进行放大和处理，最终输出为数字信号。

这样就实现了对光学图像的捕捉和数字化处理。

在实际应用中，图像传感器的原理决定了它在图像分辨率、灵敏度、动态范围和噪声等方面的性能表现。

光电效应的灵敏度和半导体材料的特性直接影响了图像传感器对光信号的捕捉能力，而成像单元阵列的结构和布局则决定了图像传感器的分辨率和噪声性能。

因此，在图像传感器的设计和制造过程中，需要充分考虑光学成像、半导体物理学和信号处理等方面的知识，以实现图像传感器在不同应用场景下的优良性能。

总的来说，图像传感器的原理是基于光电效应和半导体材料的特性，通过成像单元阵列、信号读取电路和控制电路等部分的协同作用，实现对光学图像的捕捉和数字化处理。

图像传感器在数字摄像机、手机摄像头、工业检测和医学影像等领域有着广泛的应用，其性能表现直接影响了图像质量和系统性能。

图像传感器的原理及应用1. 图像传感器的定义图像传感器是一种能够将光信号转化为电信号的装置，它用于捕捉和记录光信号，是数字图像成像的核心技术之一。

图像传感器广泛应用于数字相机、手机摄像头、安防监控摄像头等领域。

2. 图像传感器的原理图像传感器的原理是基于光电效应，其构造主要包括光电二极管、光敏感材料、色滤镜和信号处理电路。

2.1 光电二极管光电二极管是图像传感器的基本组成单元之一。

当光线照射到光电二极管上时，光能会激发二极管中的电子。

光电二极管包括PN结和金属电极，当光线照射到PN结上时，会形成电压，这个电压与光的亮暗程度成正比。

2.2 光敏感材料光敏感材料位于光电二极管上，能够吸收光能，并将光能转化为电能。

常见的光敏感材料有硅和镉化镉等。

2.3 色滤镜色滤镜是一种用于对不同颜色光进行滤波的光学元件。

图像传感器中的色滤镜通常采用RGB色彩模型，分别对红、绿、蓝三种颜色进行滤波。

色滤镜能够实现图像的彩色成像。

2.4 信号处理电路信号处理电路是图像传感器的重要组成部分，它用于接收从光电二极管传来的光信号，并将其转化为数字信号。

信号处理电路还可以对图像进行预处理，如增强对比度、减少噪声等。

3. 图像传感器的应用图像传感器在各个领域都有广泛的应用，以下列举几个常见的应用领域。

3.1 数字相机图像传感器是数字相机的核心部件，它能够将光信号转换为数字信号，并通过图像处理算法生成高质量的图像。

现代数码相机多采用CMOS传感器，具有低功耗、高画质等特点。

3.2 手机摄像头随着智能手机的普及，手机摄像头也成为了人们平时拍照、录制视频的主要设备之一。

手机摄像头一般采用CMOS传感器，具有较高像素和快速响应的特点。

3.3 安防监控摄像头安防监控摄像头广泛应用于公共场所、商场、住宅小区等地方。

图像传感器可以实时监测并记录现场的图像信息，以实现安全监控和追踪。

3.4 工业视觉工业视觉系统使用图像传感器进行产品质量检测、自动导航、机器人视觉等。

图像传感器课程设计一、课程目标知识目标：1. 让学生理解图像传感器的定义、分类和工作原理，掌握相关基础知识；2. 使学生了解图像传感器在现实生活中的应用，如数码相机、监控设备等；3. 引导学生掌握图像传感器的主要性能指标，如分辨率、灵敏度、动态范围等。

技能目标：1. 培养学生运用图像传感器知识分析和解决实际问题的能力；2. 提高学生通过查阅资料、进行实验等方式，探索图像传感器新技术的能力；3. 培养学生动手操作和团队合作的能力，进行简单的图像传感器实验。

情感态度价值观目标：1. 激发学生对图像传感器技术及其应用的兴趣，提高学习积极性；2. 培养学生关注科技发展，关注图像传感器在生活中的应用，增强社会责任感；3. 引导学生认识到图像传感器技术在信息安全、隐私保护等方面的重要性，培养正确的价值观。

分析课程性质、学生特点和教学要求：本课程为电子信息技术领域的拓展课程，针对八年级学生设计。

学生在本阶段已具备一定的物理和数学基础，对电子技术有一定了解。

课程要求紧密结合教材，注重理论与实践相结合，强调学生的参与和体验，培养创新思维和动手能力。

二、教学内容1. 图像传感器基础知识：- 图像传感器的定义、分类和工作原理；- 图像传感器的主要性能指标：分辨率、灵敏度、动态范围等。

2. 图像传感器的应用领域：- 数码相机、监控设备等生活中的应用；- 工业检测、医疗影像等领域的应用。

3. 教学大纲：- 第一章：图像传感器概述（1课时）- 1.1 图像传感器的定义与分类- 1.2 图像传感器的工作原理- 第二章：图像传感器性能指标（1课时）- 2.1 分辨率- 2.2 灵敏度- 2.3 动态范围- 第三章：图像传感器应用案例（1课时）- 3.1 生活领域的应用- 3.2 工业及医疗领域的应用- 第四章：图像传感器实验（2课时）- 4.1 实验一：图像传感器的基本操作- 4.2 实验二：图像传感器性能测试教学内容安排和进度：本教学内容共5课时，按照教学大纲的章节顺序进行。

ccd图像传感器的工作原理
CCD（Charged Coupled Device）图像传感器是一种将光信号
转换为电信号的电子器件。

它具有由一系列电荷耦合转移器件组成的阵列。

其工作原理如下：
1. 光感受：图像传感器的表面涂有光敏材料，例如硅或硒化铟。

当光照射到传感器上时，光子会激发光敏材料中的电子。

2. 电荷耦合：在CCD传感器中，光激发的电子通过电场力被
引导至特定位置。

在传感器的一侧，存在着电荷耦合器件（CCD）的阵列。

这些器件由一系列电容构成，能将移动的
电子推入下一个电容。

3. 移位寄存：一旦电子被推入下一个电容，电荷耦合器件会以逐行或逐列的方式将电子移动到存储区域。

这些存储区域称为移位寄存器，在这里，电荷可以被暂时存储和传输。

4. 电荷读出：当所有行或列的电荷都被移动到相应的移位寄存器时，电子的集合就可以被读出。

通过将电荷转换为电压信号，其可以被进一步处理和转换为数字信号。

总结：CCD图像传感器的工作原理可以分为光感受、电荷耦合、移位寄存和电荷读出四个步骤。

通过光激发、电荷移动和存储，最终将光信号转换为电信号，并进一步处理为数字信号。

相机图像传感器知识点总结相机图像传感器是数码相机中最重要的部件之一，它负责将光信号转换为电信号，用于拍摄照片和录制视频。

在选择数码相机时，图像传感器的大小和质量往往是用户最为关注的因素之一。

因此，了解图像传感器的知识对于选择和使用数码相机都是非常重要的。

在本文中，我们将对相机图像传感器的基本知识进行总结和讨论。

1. 图像传感器的种类图像传感器主要分为两类：CMOS和CCD。

CMOS（Complementary Metal-Oxide-Semiconductor）是互补金属氧化物半导体传感器，而CCD（Charge-Coupled Device）则是电荷耦合器件传感器。

它们在工作原理和结构上有所不同，分别具有各自的优点和特点。

CMOS传感器通常比CCD传感器更便宜、更节能，并且在高速拍摄和视频录制方面具有优势。

而CCD传感器在低光条件下通常具有更好的表现，色彩还原和动态范围也更出色一些。

在实际应用中，由于CMOS传感器在成本和功耗上的优势，目前大部分数码相机都采用了CMOS传感器。

2. 图像传感器的尺寸图像传感器的尺寸对于相机的成像效果有着重要的影响。

一般来说，图像传感器的尺寸越大，其单个像素的面积就越大，因此能够捕捉更多的光线。

这样就能够在低光条件下获得更好的成像效果，同时也有助于提高图像的动态范围。

目前在数码相机中常见的图像传感器尺寸包括全画幅（36mm x 24mm）、APS-C（22mmx 15mm）以及四分之一英寸至一英寸不等的小尺寸传感器。

全画幅传感器通常用于高端专业相机中，其成本和功耗较高，但能够提供最高质量的成像效果。

APS-C传感器则是中档相机的常见选择，在成本和性能之间取得了一定的平衡。

小尺寸传感器则常用于消费级数码相机和手机摄像头中。

3. 像素和分辨率图像传感器的像素是指在传感器上的感光单元数量，每个像素都对应着图像中的一个小区域，并负责接收光线并转换为电信号。

在实际应用中，像素数量往往被用来衡量图像传感器的分辨率，即每幅图像能够包含多少像素。

图像传感器的原理和应用1. 图像传感器的简介图像传感器是一种将光信号转化为电信号的设备，广泛应用于数码相机、智能手机、监控摄像头等设备中。

图像传感器的原理是基于光电效应，通过感光元件将光信号转化为电荷或电压信号，进而生成数字图像。

2. 图像传感器的工作原理图像传感器主要由感光元件、信号放大电路、ADC（模数转换器）等组成。

下面是图像传感器的工作原理的详细解释：2.1 感光元件感光元件是图像传感器的核心部分，主要有两种类型：CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。

两者的原理稍有不同：•CCD：CCD感光元件是由一系列光敏二极管组成的阵列，每个光敏二极管负责感受一个像素点的光信号，并将其转化为电荷信号，然后通过移位寄存器的方式将信号逐行传输至信号放大电路。

•CMOS：CMOS感光元件是通过将每个像素点与一个放大器结合在一起实现的。

每个像素点都有自己的放大器和ADC，可以独立处理光信号并将其转化为电压信号。

CMOS感光元件相比于CCD更加集成化，具有低功耗和快速读出等优势。

2.2 信号放大电路信号放大电路主要用于放大感光元件输出的电荷或电压信号，以增强信号的强度。

放大后的信号用于提供给ADC进行模数转换。

2.3 ADC（模数转换器）ADC是将模拟信号转化为数字信号的关键部件。

感光元件的输出信号是模拟信号，需要通过ADC转换为数字信号以供后续使用或存储。

ADC的精度对图像质量有着重要的影响。

3. 图像传感器的应用图像传感器已经广泛应用于各个领域，下面列举了几个常见的应用场景：3.1 数码相机数码相机是最常见的图像传感器应用之一。

图像传感器通过感受光信号并转化为数字信号，进而生成数码照片。

现代数码相机普遍采用CMOS感光元件，可以实现高分辨率、高速连拍等功能。

3.2 智能手机智能手机中的主摄像头和前置摄像头都采用了图像传感器。

图像传感器的高感光度和高分辨率可以提供出色的拍照和摄像体验，使得智能手机成为了人们日常拍照的主要设备之一。

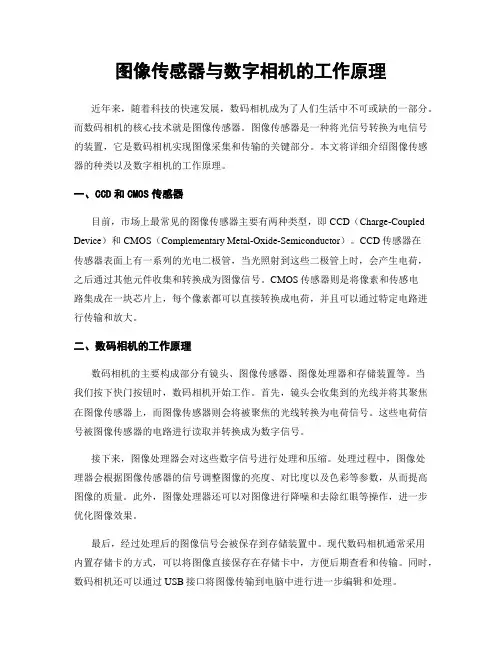

图像传感器与数字相机的工作原理近年来，随着科技的快速发展，数码相机成为了人们生活中不可或缺的一部分。

而数码相机的核心技术就是图像传感器。

图像传感器是一种将光信号转换为电信号的装置，它是数码相机实现图像采集和传输的关键部分。

本文将详细介绍图像传感器的种类以及数字相机的工作原理。

一、CCD和CMOS传感器目前，市场上最常见的图像传感器主要有两种类型，即CCD（Charge-Coupled Device）和CMOS（Complementary Metal-Oxide-Semiconductor）。

CCD传感器在传感器表面上有一系列的光电二极管，当光照射到这些二极管上时，会产生电荷，之后通过其他元件收集和转换成为图像信号。

CMOS传感器则是将像素和传感电路集成在一块芯片上，每个像素都可以直接转换成电荷，并且可以通过特定电路进行传输和放大。

二、数码相机的工作原理数码相机的主要构成部分有镜头、图像传感器、图像处理器和存储装置等。

当我们按下快门按钮时，数码相机开始工作。

首先，镜头会收集到的光线并将其聚焦在图像传感器上，而图像传感器则会将被聚焦的光线转换为电荷信号。

这些电荷信号被图像传感器的电路进行读取并转换成为数字信号。

接下来，图像处理器会对这些数字信号进行处理和压缩。

处理过程中，图像处理器会根据图像传感器的信号调整图像的亮度、对比度以及色彩等参数，从而提高图像的质量。

此外，图像处理器还可以对图像进行降噪和去除红眼等操作，进一步优化图像效果。

最后，经过处理后的图像信号会被保存到存储装置中。

现代数码相机通常采用内置存储卡的方式，可以将图像直接保存在存储卡中，方便后期查看和传输。

同时，数码相机还可以通过USB接口将图像传输到电脑中进行进一步编辑和处理。

三、CMOS传感器与CCD传感器的比较CMOS传感器和CCD传感器虽然在原理上有所不同，但在实际应用中都有其独特的优势和不足之处。

首先，CMOS传感器由于其结构简单，制造成本相对较低，因此可以生产出价格较为亲民的数码相机。

图像传感器的分类及原理
图像传感器的分类及原理主要有:
1. CCD图像传感器:利用电荷耦合元件的光电转换效应,将光信号转换为电荷,经过传输、放大后输出电压信号。

2. CMOS图像传感器:使用互补式金属氧化物半导体技术,在每个像素进行光电转换,支持列并行AD转换,易于集成。

3. 电荷积聚图像传感器:利用电荷积聚使感光电容上电荷随光强变化,经扫描读取电荷量实现图像采集。

4. 飞行时间图像传感器:测量光子从发射到达感光探测器的飞行时间,重建光强分布图像。

5. 积分传感器:光导导体积分光强变化而导通,读取导通时间得到光强信号。

6. 串行图像传感器:探测器沿一维或二维序列转换光信号为电信号,经数字化处理还原图像。

7. 事件驱动传感器:仅对出现的像素变化产生输出,避免冗余数据传输出高动态范围。

8. 压电传感器:基于压电效应将光信号变为电信号,响应速度快。

9. 薄膜图像传感器:使用非晶硅构建图像检测层,大面积成像和集成。

10. 量子点传感器:使用量子点材料高效吸收光子,进行光电转换。

图象传感器的原理图像传感器是一种将光转换为数字电信号的设备。

它被广泛应用于各种领域中，如数码相机、手机摄像头、安防监控等领域。

图像传感器的原理基于光电子效应和晶体管技术。

光电子效应光电子效应是指当光子和原子的相互作用导致电子从原子中解离出来的物理现象。

在光电子效应中，当光子进入物质内部，它会与原子中的电子发生相互作用并将光子的能量传递给它。

如果光子的能量足够大，那么它就会将电子从原子中解离出来，这些被解离出来的电子就形成了电流。

这个过程被称为光电效应。

焦平面阵列图像传感器的构建基于焦平面阵列（Focal Plane Array, FPA）的概念。

FPA是指一个包含多个像素的二维阵列，每个像素都能够捕获光子并将其转换成电子信号。

这些电子信号随后被转换成数字信号并传输给图像处理器。

FPA是图像传感器最重要的部分，它由模拟电路和数字电路组成。

模拟电路负责将光子转换成电子信号，而数字电路则负责将这些信号转换成数字信号并进行处理。

CMOS和CCD传感器目前市场上最常见的图像传感器有两种：CMOS传感器和CCD传感器。

CMOS传感器和CCD传感器的原理有所不同。

在CMOS传感器中，每个像素都由一个晶体管和一个光电二极管组成。

这个结构被称为感光二极管。

当光子落在晶体管中时，感光二极管就会产生电荷，并且这些电荷可以通过晶体管传输并放大。

CCD传感器则使用了一个精密的集成电路，该电路由大量的电容组成。

每个像素都由一个感光区域和一个电荷传输区域组成。

当光子进入感光区域时，它会产生一些电荷，并且这些电荷会被传输到电荷传输区域。

随后，电荷传输区域会将这些电荷转移到下一个像素，并在图像读取期间处理它们。

结论图像传感器的原理基于光电子效应和晶体管技术。

当光子进入物质后，它会与原子中的电子发生相互作用并将光子的能量传递给它。

如果光子的能量足够大，那么它就会将电子从原子中解离出来，这些被解离出来的电子就形成了电流。

利用这个过程，图像传感器可以将光信号转换成数字电信号，从而实现图像的捕获和处理。

CMOS图像传感器CMOS图像传感器是一种集成电路芯片，用于将光信号转换为电信号。

它被广泛应用于数码相机、手机摄像头、安防监控等领域。

CMOS传感器与传统的CCD传感器相比，具有成本更低、功耗更低和集成度更高等优势，因此在市场上占据着主导地位。

工作原理CMOS图像传感器是由大量的像素阵列组成的。

每个像素由一个光敏元件和信号处理电路组成。

当光线照射到像素上时，光敏元件会产生电荷，并通过信号处理电路转换为电信号。

然后，这些电信号会经过放大、滤波、去噪等处理，最终形成图像数据。

特点1.成本更低：由于CMOS传感器采用普通的CMOS工艺制造，生产成本相对较低。

2.功耗更低：CMOS传感器可以实现像素级别的信号放大和处理，功耗较低。

3.集成度更高：CMOS传感器集成了像素阵列、信号处理电路等功能，整体集成度更高。

应用领域1.数码相机：CMOS传感器广泛应用于数码相机中，提供高质量的图像捕捉能力。

2.手机摄像头：手机摄像头通常采用CMOS传感器，实现轻便、高清的拍摄功能。

3.安防监控：CMOS传感器在安防监控领域也有重要应用，实现对环境的实时监控和录像功能。

发展趋势随着科技的不断进步，CMOS图像传感器在像素数量、动态范围、低光性能等方面都在不断提升。

未来，CMOS传感器有望实现更高的分辨率、更低的噪声水平、更广的色彩范围，以满足用户对于图像质量的不断追求。

总的来说，CMOS图像传感器作为一种重要的光电器件，在数字影像领域发挥着关键作用，其不断创新和进步将为人们的视觉体验带来更多惊喜。
