作一并负责。禁止施工单位其他人员带替其取样和送检。
ppt课件
6
见证取样和送检的管理 （P200）
• 枣庄市建筑工程质量监督站对全市建筑工程见证 取样送检工作实施统一监督管理，各区（市）质 监（分）站对本行政区域内的建筑工程的见证取 样和送检工作实施监督管理。
• 检测机构对无见证人员、取样人员签名的检测委 托单以及无有效封样且无见证人员伴送的试件一 律不予办理检测委托手续；未注明见证单位和见 证人员的试验报告无效，不得作为工程质量保证 资料和竣工验收资料，由工程质量监督机构委托 法定检测机构重新检测和处理。
误差的大小直接影响样本指标代表性的大小
，而必要的样本单位数目是保证抽样误差不
超过某一给定范围的重要因素之一。因此，
在抽样设计时，必须决定样本单位数目，因
为适当的样本单位数目是保证样本指标具有
充分代表性的基本前提。
ppt课件
10
• 样本容量是对于你研究的总体而言的，是
在抽样调查中总体的一些抽样。比如：中
• ·检验批： • 7.4.1 结构混凝土的强度等级必须符合设计要求。
用于检查结构构件混凝土强度的试件，应在混凝 土的浇筑地点随机抽取。取样与试件留置应符合 下列规定： • 1 每拌制100 盘且不超过100m3 的同配合比的混 凝土，取样不得少于一次； • 2 每工作班拌制的同一配合比的混凝土不足100 盘时，取样不 得少于一次;
ppt课件
20
• （2）用人工插捣制作试件应按下述方法进 行：a.混凝土拌合物应分两层装入模内，每 层的装料厚度大致相等；b.插捣应按螺旋方
向从边缘向中心均匀进行。在插捣底层混凝
土时，捣棒应达到试模底部；插捣上层时， 捣棒应贯穿上层后插入下层20~30mm；插
ppt课件
6
见证取样和送检的管理 （P200）
• 枣庄市建筑工程质量监督站对全市建筑工程见证 取样送检工作实施统一监督管理，各区（市）质 监（分）站对本行政区域内的建筑工程的见证取 样和送检工作实施监督管理。
• 检测机构对无见证人员、取样人员签名的检测委 托单以及无有效封样且无见证人员伴送的试件一 律不予办理检测委托手续；未注明见证单位和见 证人员的试验报告无效，不得作为工程质量保证 资料和竣工验收资料，由工程质量监督机构委托 法定检测机构重新检测和处理。
误差的大小直接影响样本指标代表性的大小
，而必要的样本单位数目是保证抽样误差不
超过某一给定范围的重要因素之一。因此，
在抽样设计时，必须决定样本单位数目，因
为适当的样本单位数目是保证样本指标具有
充分代表性的基本前提。
ppt课件
10
• 样本容量是对于你研究的总体而言的，是
在抽样调查中总体的一些抽样。比如：中
• ·检验批： • 7.4.1 结构混凝土的强度等级必须符合设计要求。
用于检查结构构件混凝土强度的试件，应在混凝 土的浇筑地点随机抽取。取样与试件留置应符合 下列规定： • 1 每拌制100 盘且不超过100m3 的同配合比的混 凝土，取样不得少于一次； • 2 每工作班拌制的同一配合比的混凝土不足100 盘时，取样不 得少于一次;
ppt课件
20
• （2）用人工插捣制作试件应按下述方法进 行：a.混凝土拌合物应分两层装入模内，每 层的装料厚度大致相等；b.插捣应按螺旋方
向从边缘向中心均匀进行。在插捣底层混凝
土时，捣棒应达到试模底部；插捣上层时， 捣棒应贯穿上层后插入下层20~30mm；插
建设工程质量检测见证取样送检方法课件PPT
1.1.2检验数量：
对成批生产的构件，应按同一工艺正常生产 的不超过1000件且不超过３个月的同类型产品为 一批。当连续检验10批且每批的结构性能检验结 果均符合本规范规定的要求时，对同一工艺正常 生产的构件，可改为不超过2000件且不超过３个 月的同类型产品为一批。在每批中应随机抽取一 个构件作为试件进行检验。
（3）混凝土按５ｍ３且不超过半个工作 班生产的相同配合比的混凝土，留置一组试件， 并经检验合格；
（4）受力主筋焊接接头的外观质量、入 模后的主筋保护层厚度、张拉预应力总值和构 件的截面尺寸等，应逐件检验合格。
2、“同类型产品”是指同一钢种、同 一混凝土强度等级、同一生产工艺和同一结 构形式的构件。对同类型产品进行抽样检验 时，试件宜从设计荷载最大、受力最不利或 生产数量最多的构件中抽取。对同类型的其 他产品，也应定期进行抽样检验。
另一方面部分建筑施工企业的现场取 样缺少必要的监督管理机制，滋生了由于 试样弄虚作假而出现样品合格但工程实体 质量不合格的不良现象，使检测手段失去 对工程质量的控制作用。因此，对工程质 量检测进行全方位管理已经刻不容缓。
为保证试件能代表母体的质量状况和取样的真实， 制止出具只对试件（来样）负责的检测报告，保证建 设工程质量检测工作的科学性、公正性和准确性，以 确保建设工程质量，根据建设部建监（1996）208号 《关于加强工程质量检测工作的若干意见》及建建 （2000）211号《房屋建筑工程和市政基础设施工程 实行见证取样和送检的规定》的要求，在建设工程质 量检测中实行见证取样和送样制度，即在建设单位或 监理单位人员见证下，由施工人员在现场取样，送至 试验室进行试验。
提高见证人员的思想和业务素质，切实加强 见证人员的管理，是搞好见证取样的重要保证。 实践表明，建立取样员和见证人员工作台账是加 强见证取样送样管理的有效措施。通过工作台帐 可分别对取样员和见证员各自的工作进行日常管 理，工作台账又能反映施工全过程的质量检测情 况，也便于质监员和检验员的日常检查和质量事 故的处理。
建筑材料见证取样及送检 ppt课件
同条件养护试件的拆模时间可与实践构 件的拆模时间一样，拆模后，试件仍需坚持 同条件养护。
规范养护龄期为28ｄ〔从搅拌加水开场 计时〕。
标养试件拆模后，见证人员和取样人员 送检测机构标养实验，并在委托单上注明该 混凝土的强度等级、运用部位、制造日期。
混凝土力学性能送检要求：边长为150mm 〔规范试件〕、100 mm和200 mm〔非规范试 件〕的立方体试件，每组3个试件。规范养护 试件，龄期 28 ｄ；同条件准养护试件龄期可 取按日平均温度逐日累计到达 600 ℃·ｄ ，龄 期范围宜取为14ｄ～60ｄ。
4、见证人员必需对见证取样和送检的全 过程进展见证，且必需确保见证取样和送检 过程的真实性。
5、抽取的检测试样在见证人员的监护下 送检测中心。
6、检测中心收样 ，由建立单位人员填写 检测委托单，见证人员须在委托单上签字。
7、建立单位填写委托单时，应提供原 资料消费厂家、出厂日期，产品种类规格、 编号等相关信息。
断定规那么：拌制混凝土和砂浆用粉煤 灰，实验结果符合 GB/T1596-2019 中6.1条 表1技术要求时为等级品，假设其中任何一 项不符合要求，允许在同一编号中重新加倍 取样进展全部工程的复检，以复检结果断 定 ，复检不合格可降级处置 ，凡低于 GB/T1596-2019中6.1条表1最低要求的为不 合格品。
42.5R、52.5、52.5R四个等级。 3.1.3矿渣硅酸盐水泥、火山灰质硅酸盐水泥、
粉煤灰硅酸盐水泥、复合硅酸盐水泥：32.5、 32.5R、42.5、42.5R、52.5、52.5R六个等级。
4、通用硅酸盐水泥技术目的
物理目的：安定性、 强度、凝结时间、细 度、稠度。
断定规那么：检验结果任何一项不符合技 术要求为不合格品。
《见证取样》PPT课件
10）沥青、沥青混合料； 11）道路工程用无机结合料稳定材料； 12) 建筑外窗； 13) 建筑节能工程用保温材料、粘接材料、增
强网、幕墙工程、隔热型材、散热器、风机盘 管机组、低压配电系统选择的电缆、电线等；
14）国家及地方标准、规范规定及合同约定的 其它见证取样和送检项目。
• 在建筑给排水及采暖工程、建筑电气工 程中所用的材料、成品、半成品、配ቤተ መጻሕፍቲ ባይዱ 见证取样和送检的数量按每批数量的 3﹪抽取，且不少于一组（件）
• 见证取样和送检是指在建设单位或工程监理单位授权人员见证下，由施工单 位的现场试验人员对工程中涉及结构安全、使用功能等的试块、试件和材料 现场取样，并送至建设工程质量检测机构进行检测。

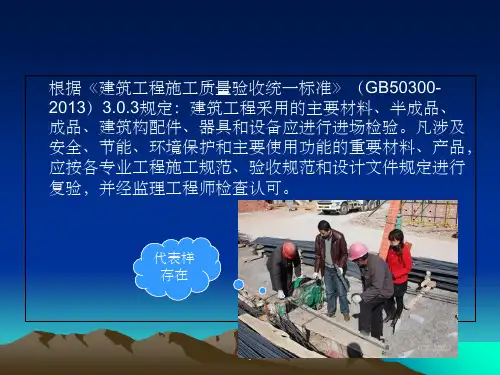

• 2013年，GB50300——2013《建筑工程施工质量验收统一标准》2014-06-01 起实施，其中3.0.6 建筑工程施工质量应按下列要求进行验收：4、对涉及结
邢台市建设 工程质量监督站
杨卓
第一章
见证取样和 送检制度
一、概 述
• 2000年，建设部颁布了建建【2000】211号《房屋 建筑工程和市政基础设施工程实行见证取样和送 检的规定》。
• 2001年，GB50300——2001《建筑工程施工质量验 收统一标准。其中强条3.0.3建筑工程施工质量应 按下列要求进行验收：6、对涉及结构安全的试块、 试件及材料，应按规定进行见证取样检验。
构安全、节能、环境保护和主要使用功能的试块、试件及材料，应在进场时 或施工中按规定进行见证检验。
• 检验 • 进场检验
• 见证检验：施工单位在建设单位或工程监理单位的见证下，按照有关规定从现场 抽取试样，送至具备相应资质的检测机构进行检验的活动。
• 新增术语：
建筑工程工程检测见证取样培训课件ppt
求提供低碱水泥时，水泥中的碱含量应不大于0.60％或由 买卖双方协商确定
-
• 2、细度(选择性指标) • 细度是水泥颗粒的粗细程度，评定可采用比表面积、筛余
量方法。 • 细度 硅酸盐水泥和普通硅酸盐水泥的细度以比表面积表
的规定》【建建（2000）211号】明确，涉及结构安全的 试块、试件和材料见证取样和送检的比例不得低于有关技 术标准中规定的取样数量的30%。下列试块、试件和材料 必须实施见证取样和送检： • （1）用于承重结构的混凝土试块 • （2）用于承重墙体的砌筑砂浆试块 • （3）用于承重结构的钢筋及连接接头试件 • （4）用于承重墙的砖和混凝土小型砌块
• 检查方法：检查产品合格证、出厂检验报告和进场复验报 告。
• 出厂检验报告内容包括：出厂检验项目、细度、混合料品 种和掺加量、石膏和助磨剂的品种及掺加量，属旋窖或立 窖生产及合同约定的其他技术要求。当用户需要时，应在 水泥发出之日起7天内寄发除28天强度外的上述各项检验 项目的试验结果，32天内补报28天强度的检验结果。
复合硅酸盐水泥P·C
专用水泥： 油井水泥、砌筑水泥等
特性水泥： 快硬性水泥、膨胀水泥等
-
• 3、通用硅酸盐水泥的组分
-
• 二、标准依据 • 《混凝土结构工程施工质量验收规范》GB50204-2002
（2011版） • 《砌体结构工程施工质量验收规范》GB50203-2011 • 《通用硅酸盐水泥》GB175-2007 • 《水泥取样方法》GB/T12573-2008
位监理人员 • 2）必须具备初级以上技术职称或高中以上学历且具有建
筑施工专业基本知识。 • 3）培训考核合格，取得《见证取样员证书》 • （2）见证人员必须具有建设单位书面授权证书
-
• 2、细度(选择性指标) • 细度是水泥颗粒的粗细程度，评定可采用比表面积、筛余
量方法。 • 细度 硅酸盐水泥和普通硅酸盐水泥的细度以比表面积表
的规定》【建建（2000）211号】明确，涉及结构安全的 试块、试件和材料见证取样和送检的比例不得低于有关技 术标准中规定的取样数量的30%。下列试块、试件和材料 必须实施见证取样和送检： • （1）用于承重结构的混凝土试块 • （2）用于承重墙体的砌筑砂浆试块 • （3）用于承重结构的钢筋及连接接头试件 • （4）用于承重墙的砖和混凝土小型砌块
• 检查方法：检查产品合格证、出厂检验报告和进场复验报 告。
• 出厂检验报告内容包括：出厂检验项目、细度、混合料品 种和掺加量、石膏和助磨剂的品种及掺加量，属旋窖或立 窖生产及合同约定的其他技术要求。当用户需要时，应在 水泥发出之日起7天内寄发除28天强度外的上述各项检验 项目的试验结果，32天内补报28天强度的检验结果。
复合硅酸盐水泥P·C
专用水泥： 油井水泥、砌筑水泥等
特性水泥： 快硬性水泥、膨胀水泥等
-
• 3、通用硅酸盐水泥的组分
-
• 二、标准依据 • 《混凝土结构工程施工质量验收规范》GB50204-2002
（2011版） • 《砌体结构工程施工质量验收规范》GB50203-2011 • 《通用硅酸盐水泥》GB175-2007 • 《水泥取样方法》GB/T12573-2008
位监理人员 • 2）必须具备初级以上技术职称或高中以上学历且具有建
筑施工专业基本知识。 • 3）培训考核合格，取得《见证取样员证书》 • （2）见证人员必须具有建设单位书面授权证书
建筑工程材料见证取样及送检培训讲义(PPT)
●在料堆上取样时，取样部位应均匀分布。取样 前先将取样部位表层铲除，然后对砂子由各部 位抽取大致相等的8份，每份11kg，组成一组 样品，缩分至20kg送样；石子由各部位抽取大 致相等的15份（在料堆的顶部、中部、底部均 匀分布的15个不同部位），每份5-40kg，组成 一组样品，缩分至40kg（最大粒径10、16、 20mm）或80kg（最大粒径31.5、40mm）送样。
标准养护
标准养护龄期为28d；养护龄期从搅拌加水制作时 开始计算。
试件成型后，应立即用不透水的薄膜覆盖表面。 采用标准养护的试件，应在（20±5）℃的环境中 置一昼夜至两昼夜，然后编号、拆模。
拆模后的试件应立即放在温度为20±2℃、相对湿 度为95%以上的标准养护室中养护。试件应放在架 上，彼此间距应为10-20mm，试件表面应保持潮湿， 并应避免用水直接冲淋；
●从皮带运输机上取样时，在机尾出料处定时抽 取等量砂4份、石8份为一组。
●从火车、汽Biblioteka 、货船上取样时，应从不同部位 和深度抽取等量砂8份、石16份为一组。
钢筋混凝土、预应力混凝土结构中，严禁使 用含氯化物的水泥。
由于在混凝土的施工过程中,有时需要加入 少量的氯化物作为促凝剂或早强剂。当氯化 物加入量超过一定值时,会引起混凝土中钢 筋的锈蚀,严重时会造成混凝土崩裂,给工程 质量埋下隐患
混凝土试件制作要求
在制作试件前应将试模清理干净，并在其内壁涂以脱模剂。 试件用人工插捣时，混凝土拌合物应分两层装入试模，每层 装料厚度应大致相等。插捣用的钢制捣棒应为：长600mm， 直径16mm，端部磨圆。插捣按螺旋方向从边缘向中心均匀进 行。插捣底层时，捣棒应达到试模底面；插捣上层时，捣棒 应穿入下层深度20-30mm。插捣时振捣棒应保持垂直，不得 倾斜，并用抹刀沿试模内壁插入数次，每层的插捣次数应根 据试件的截面积而定，一般为每10cm2截面积不应少于12次， 插捣完后，刮除多余的混凝土，并有抹刀抹平。 试件用振动台成型时，混凝土拌合物应一次装入试模，装料 时应用抹刀沿试模内壁略加插捣，并使混凝土拌合物高出试 模上口，振动时应防止试模在振动台上自由跳的。震动应持 续到混凝土表面出浆为止，刮除多余的混凝土并用抹刀抹平。
见证取样送检员培训ppt课件
〔二〕见证人员的职责 〔1〕总监该当结合工程实践，制定进入施工现场的
建筑原资料、构配件、设备取样送检及工程实体 检测的见证方案实施见证任务中应仔细执行见证 方案。
第一 建立工程质量检验见证取 样与送检
〔2〕见证人员应制造见证记录，工程开工时 应将见证记录归入见证方案。
〔3〕见证人员和取样人员应对试样的真实性 和代表性担任。
出工程中常用主要技术目的。 〔一〕强度 水泥强度等级按规定龄期的抗压强度和抗折
强度来划分，各强度等级水泥的各龄期强 度不得低于下表数值。
品种 强度等级
硅酸盐 水泥
普通硅酸 盐水泥
42.5 42.5R 52.5 52.5R 62.5 62.5R 42.5 42.5R 52.5 52.5R
抗压强度
3天
〔6〕检测单位应检查委托单及试样上的标识 和封志，确认无误后方可进展检测。
〔7〕检测单位应严厉按照有关管理规定和技 术规范进展检测，出具公正、真实、准确 的检测报告，见证取样送检的检测报告必 需加盖见证取样检测的公用章。
〔8〕检测单位发现试样检测结果不合格时， 应立刻通知该工程的质量监视单位和见证 单位，同时还应通知施工单位。
岩石风化等自然条件作用构成的。按产源 天然砂可分为河砂、海砂和山砂。河砂、 海砂颗粒圆滑、质地巩固，但海砂内常掺 有贝壳碎片及可溶性盐类，会影响混凝土 强度。山砂系岩石风化后在原地堆积而成， 颗粒多棱角，并含有粘土及有机杂质等， 巩固性差，河砂比较干净，所以，配制混 凝土时宜采用河砂。人工砂是岩石经破碎 挑选而成，人工砂富有棱角，比较干净， 但细粉、片状颗粒较多，本钱较高。
第一 建立工程质量检验见证取 样与送检
〔6〕用于承重构造的混凝土中运用的外加剂； 〔7〕地下室、屋面、厕浴间运用的防水资料； 〔8〕国家规定必需实行见证取样和送检的其
建筑原资料、构配件、设备取样送检及工程实体 检测的见证方案实施见证任务中应仔细执行见证 方案。
第一 建立工程质量检验见证取 样与送检
〔2〕见证人员应制造见证记录，工程开工时 应将见证记录归入见证方案。
〔3〕见证人员和取样人员应对试样的真实性 和代表性担任。
出工程中常用主要技术目的。 〔一〕强度 水泥强度等级按规定龄期的抗压强度和抗折
强度来划分，各强度等级水泥的各龄期强 度不得低于下表数值。
品种 强度等级
硅酸盐 水泥
普通硅酸 盐水泥
42.5 42.5R 52.5 52.5R 62.5 62.5R 42.5 42.5R 52.5 52.5R
抗压强度
3天
〔6〕检测单位应检查委托单及试样上的标识 和封志，确认无误后方可进展检测。
〔7〕检测单位应严厉按照有关管理规定和技 术规范进展检测，出具公正、真实、准确 的检测报告，见证取样送检的检测报告必 需加盖见证取样检测的公用章。
〔8〕检测单位发现试样检测结果不合格时， 应立刻通知该工程的质量监视单位和见证 单位，同时还应通知施工单位。
岩石风化等自然条件作用构成的。按产源 天然砂可分为河砂、海砂和山砂。河砂、 海砂颗粒圆滑、质地巩固，但海砂内常掺 有贝壳碎片及可溶性盐类，会影响混凝土 强度。山砂系岩石风化后在原地堆积而成， 颗粒多棱角，并含有粘土及有机杂质等， 巩固性差，河砂比较干净，所以，配制混 凝土时宜采用河砂。人工砂是岩石经破碎 挑选而成，人工砂富有棱角，比较干净， 但细粉、片状颗粒较多，本钱较高。
第一 建立工程质量检验见证取 样与送检
〔6〕用于承重构造的混凝土中运用的外加剂； 〔7〕地下室、屋面、厕浴间运用的防水资料； 〔8〕国家规定必需实行见证取样和送检的其
建筑工程工程检测见证取样培训PPT课件
• （2）见证人员应旁站见证取样送检的全过程，督促取样 人员按有关技术标准（规范）的规定，从施工现场的检测 对象中抽取、制作试样，采取有效措施保护好样品，并送 至检测机构。施工企业取样人员不得少于2名，需持证上 岗。
• （3）见证人员应对所见证的取样及送检、现场试块的制 作及养护、现场抽测等做好见证记录，并分类建立台帐， 相关记录应归入施工技术档案。
.
33
0 20
40
60
80
100 0.160
0.315
0.630
1.25
2.50
5.00
10.0
砂的级配区曲线
.
34
3、砂中含泥量 4、砂中的泥块含量 5、砂的坚固性
.
35
6、砂中如含有云母、轻物质、有机物、硫化 物及硫酸盐等有害物质
7、对重要工程混凝土使用的砂，应采用化学法和 砂浆长度法进行集料的碱活性检验 8、采用海砂配制混凝土时，其氯离子含量应符合 下列规定
.
32
注 意: (a) 砂的细度模数并不能反映砂的级配优劣,细度模数相同的砂,其级配可 以不相同. (b) 砂子的总表面积与粗细程度有关，空隙率则与颗粒级配有关 (c) 配制混凝土时宜优先选用Ⅱ区砂。当采用Ⅰ区砂时，应适当提高砂率， 并保证足够的水泥用量，以满足混凝土的和易性；当采用Ⅲ区砂时，宜适 当降低砂率，以保证混凝土强度。配制泵送混凝土时，宜选用中砂。
• 检查方法：检查产品合格证、出厂检验报告和进场复验报 告。
• 出厂检验报告内容包括：出厂检验项目、细度、混合料品 种和掺加量、石膏和助磨剂的品种及掺加量，属旋窖或立 窖生产及合同约定的其他技术要求。当用户需要时，应在 水泥发出之日起7天内寄发除28天强度外的上述各项检验 项目的试验结果，32天内补报28天强度的检验结果。
• （3）见证人员应对所见证的取样及送检、现场试块的制 作及养护、现场抽测等做好见证记录，并分类建立台帐， 相关记录应归入施工技术档案。
.
33
0 20
40
60
80
100 0.160
0.315
0.630
1.25
2.50
5.00
10.0
砂的级配区曲线
.
34
3、砂中含泥量 4、砂中的泥块含量 5、砂的坚固性
.
35
6、砂中如含有云母、轻物质、有机物、硫化 物及硫酸盐等有害物质
7、对重要工程混凝土使用的砂，应采用化学法和 砂浆长度法进行集料的碱活性检验 8、采用海砂配制混凝土时，其氯离子含量应符合 下列规定
.
32
注 意: (a) 砂的细度模数并不能反映砂的级配优劣,细度模数相同的砂,其级配可 以不相同. (b) 砂子的总表面积与粗细程度有关，空隙率则与颗粒级配有关 (c) 配制混凝土时宜优先选用Ⅱ区砂。当采用Ⅰ区砂时，应适当提高砂率， 并保证足够的水泥用量，以满足混凝土的和易性；当采用Ⅲ区砂时，宜适 当降低砂率，以保证混凝土强度。配制泵送混凝土时，宜选用中砂。
• 检查方法：检查产品合格证、出厂检验报告和进场复验报 告。
• 出厂检验报告内容包括：出厂检验项目、细度、混合料品 种和掺加量、石膏和助磨剂的品种及掺加量，属旋窖或立 窖生产及合同约定的其他技术要求。当用户需要时，应在 水泥发出之日起7天内寄发除28天强度外的上述各项检验 项目的试验结果，32天内补报28天强度的检验结果。
工程质量检测见证取样培训
方法中的单向拉伸加载制度进行试验；
精选PPT
26
二、机械连接
（二）接头的现场检验（又叫施工检验） 1、现场检验项目：一般应进行接头试件单向拉伸强度试
验，对接头有特殊要求的结构，应在设计图纸中另行注明 相应的检验项目。 3、现场检验的验收批：接头的现场检验应按验收批进行。 同一施工条件下采用同一批材料的同等级、同型式、同规 格接头，应以500个为一个验收批进行检验与验收，不足 500个也应作为一个验收批。
精选PPT
6
GB 50204—2002 (2011年版)修订内容
5.2.2 对有抗震设防要求的结构，其纵向受力钢 筋的强度应满足设计要求；当设计无具体要求时， 对一、二、三级抗震等级设计的框架和斜撑构件 （含梯级）中的纵向受力钢筋应采用HRB335E、 HRB400E、HRB500E、HRBF335E、 HRBF400E或HRBF500E钢筋，其强度和最大力 下总伸长率的实测值应符合下列规定：
（注：当接头试件虽断于焊缝或热影响区，呈脆性断裂，但其抗拉强度大于或等于 钢筋规定抗拉强度的1.lO 倍时，可按断于焊缝或热影响区之外，呈延性断裂同等对 待。）
精选PPT
24
弯曲试验合格判定
当试验结果，弯至90 度，有2 个或3 个试 件外侧（含焊缝和热影响区）未发生破裂， 应评定该批接头弯曲试验合格。
当3 个试件均发生破裂，则一次判定该判 批接头为不合格品。
当有2个试件发生破裂，应进行复验。
复验时，应再切取6 个试件。复验结果， 当有3 个试件发生破裂时，应判定该批接 头为不合格品。
精选PPT
25
二、机械连接
（一）接头的工艺检验 1、钢筋连接工程开始前，应对不同钢筋生产厂的进场钢筋进行接头工艺
精选PPT
26
二、机械连接
（二）接头的现场检验（又叫施工检验） 1、现场检验项目：一般应进行接头试件单向拉伸强度试
验，对接头有特殊要求的结构，应在设计图纸中另行注明 相应的检验项目。 3、现场检验的验收批：接头的现场检验应按验收批进行。 同一施工条件下采用同一批材料的同等级、同型式、同规 格接头，应以500个为一个验收批进行检验与验收，不足 500个也应作为一个验收批。
精选PPT
6
GB 50204—2002 (2011年版)修订内容
5.2.2 对有抗震设防要求的结构，其纵向受力钢 筋的强度应满足设计要求；当设计无具体要求时， 对一、二、三级抗震等级设计的框架和斜撑构件 （含梯级）中的纵向受力钢筋应采用HRB335E、 HRB400E、HRB500E、HRBF335E、 HRBF400E或HRBF500E钢筋，其强度和最大力 下总伸长率的实测值应符合下列规定：
（注：当接头试件虽断于焊缝或热影响区，呈脆性断裂，但其抗拉强度大于或等于 钢筋规定抗拉强度的1.lO 倍时，可按断于焊缝或热影响区之外，呈延性断裂同等对 待。）
精选PPT
24
弯曲试验合格判定
当试验结果，弯至90 度，有2 个或3 个试 件外侧（含焊缝和热影响区）未发生破裂， 应评定该批接头弯曲试验合格。
当3 个试件均发生破裂，则一次判定该判 批接头为不合格品。
当有2个试件发生破裂，应进行复验。
复验时，应再切取6 个试件。复验结果， 当有3 个试件发生破裂时，应判定该批接 头为不合格品。
精选PPT
25
二、机械连接
（一）接头的工艺检验 1、钢筋连接工程开始前，应对不同钢筋生产厂的进场钢筋进行接头工艺
房建工程见证取样和送检培训教材(PPT 37页)
重庆联盛建设项目管理有限公司
需注意事项
•工程实施前要求施工单位对委托检测单位的资质向监理单 位报审，合格后方能送检。
•监理见证人员必须是经过培训考核，由建设主管部门颁发
取得见证资格证的专业人员（重庆市建委颁发） 。
•取样时，见证人员必须在现场进行见证、应监督施工单位 按标准、规范的要求进行取样。（非见证人员自己取样）
•必须对样品进行监护。 •必须和施工单位取样人员一起将样品送至检测单位或亲自 对样品工具进行封样，在样品或包装上作出标识，防止送 样过程中的弄虚作假行为，并在委托单位上签字。
•填写见证记录，并将见证记录归入技术档案（监理日志）
重庆联盛建设项目管理有限公司
送检范围及数量
1、见证取样和送检的范围和数量：
重庆联盛建设项目管理有限公司
钢筋连接
连接 方式
取样方法
主要检 样品 工作 测项目 数量 日
在一般构筑物中，每300个同级别钢筋接头为一批；在
电渣 现浇钢筋混凝土框架结构中，每一楼层中或施工区段
拉力 压力 以300个同级别钢筋接头作为一批，不足300个接头仍
3个
焊 应作为一批
试验
电弧 每一至二楼层中以300个接头(同钢筋级别、 同接头型 焊 式)作为一批；不足300个时，仍作为一批
备注
4.若有一个接头试验结果不合格，可从同一批中再任取双倍数量的式样 进行不合格项目的复验。
重庆联盛建设项目管理有限公司
接头的施工现场检验与验收
1、工程中应用钢筋机械连接接头时，应由该技术提供单位提交有效的型式检验报告。 （1）每种规格钢筋的接头试件不应少于3 根；（2）钢筋母材抗拉强度试件不应少于3 根，
且应取自接头试件的同一根钢筋；（3）3 根接头试件的抗拉强度均应符合相关的规定； 对于Ⅰ级接头，试件抗拉强度尚应大于等于钢筋抗拉强度实测值的0.95 倍；对于Ⅱ级 接头，应大于0.90 倍。 2、现场截取抽样试件后，原接头位置的钢筋允许采用同等规格的钢筋进行搭接连接，或 采用焊接及机械连接方法补接。 3、关于接头等级（接头等级的选定应符合下列规定）： （1）混凝土结构中要求充分发挥钢筋强度或对接头延性要求较高的部位，应采用Ⅰ级或 Ⅱ级接头；（2）混凝土结构中钢筋应力较高但对接头延性要求不高的部位，可采用Ⅲ 级接头。 4、关于接头位置：结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区 段长度应按35d 计算（d 为被连接钢筋中的较大直径）。在同一连接区段内有接头的 受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称接头百分率），应符合 下列规定： （1）接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时， 在同一连接区段内Ⅲ级接头的接头百分率不应大于25%；Ⅱ级接头的接头百分率不应大 于50%；Ⅰ级接头的接头百分率可不受限制。（2）接头宜避开有抗震设防要求的框架 的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级接头或Ⅱ级接头，且接头百分 率不应大于50%。（3）受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限 制，（4）对直接承受动力荷载的结构构件，接头百分率不应大于50%。
建筑工程质量见证取样检测培训课件
4）禁止带电搬运设备，严禁随意拆装电器部件
建筑工程质量见证取样检测培训
16
省建研院
5）专项试验的仪器设备应由专人负责，共用的仪器 设备应做到前面使用的人对后面使用人的安全负责
6）经常用手接触的电器设备，必须做好绝缘防护工作 7）标准养护室使用的电器设备由专人管理
8）如发生触电事件，应立即切断电源
建筑工程质量见证取样检测培训
与试验相关所有资料，完整保留一份，并归 档。保存至竣工后3—4年 试验室所有资料的收发工作，应有登记手续
建筑工程质量见证取样检测培训
6
省建研院
仪器使用设备管理制度
定期率定
定期率定是计量部门定期对试验室所用 的仪器设备进行检查鉴定，并签发合格证。 投入使用的仪器设备必须是经过计量部门检 测签发合格证明的仪器设备
建筑工程质量见证取样检测培训
8
省建研院
建立设备档
贵重及精密仪器设备，应建立档案。记
案
录设备信息的产品信息、维护信息、操作信
息等。
建筑工程质量见证取样检测培训
9
省建研院
标准养护室测试检查制度
1）标准养护室应设置混凝土养护架，砂浆和水泥 试件养护箱。养护温度和湿度可采用自动控制装置 和喷淋式控制。
2）标准养护室温度应保持在20±3℃，相对湿度应 保持在90%以上。
具有职称的技术人员不少于2人，专职试验 人员3—5人，并具有相应数量的试验工人；
所有试验操作人员应持证上岗；
压力机；水泥胶砂强度试验设备一套；混凝 土试验设备；外加剂试验设备；混凝土标准 养护室；渗透仪；可控冰箱（选用）
建筑工程质量见证取样检测培训
19
省建研院
管理制度 业务范围
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同条件600℃试块现场放置钢筋笼
同条件600℃试块现场放置钢筋笼
结构实体构件现场回弹记录
结构实体构件现场回弹记录
砼标准养护室
• 标准养护室、养护水池或养护箱，其温度 应控制在20±2℃，相对湿度应控制在95% 以上。施工现场通常配置不小于15平方米 的标养室（内置空调、水龙头、淋雨头、 温度计、试块堆放货架或养护水池5平方米 左右）
抗渗、拆模）
•
6、砂浆配合比设计（稠度、设计强度等级）
•
7、后锚固植筋（抗拔承载力）
• 装饰装修： 饰面砖粘结（粘结强度)
工程实体质量与使用功能检测内容
• 实体质量： 1、混凝土结构（混凝土强度、钢筋 保护层厚度、现浇楼板厚度）
•
2、围护结构（外窗气密性能--适用
于严寒、寒冷、夏热冬冷地区、外墙节能构造）
《试验检测、见证取样送检要求等基本 实务操作》
试验检测按检测性质区分
• 1、抽样检测 • 2、见证检测 • 3、监督检验 • 4、工艺试验
砼标准养护室
建筑工程材料检测试验留置计划
• 建筑工程检测试验留置计划应按检测试验类别项目分 别编制，并应包括以下内容：（单位、子单位、区域 划分）
• 1、检测试验项目名称 • 2、检测试验参数及设计指标 • 3、检测试验品种规格型号 • 4、检测试验代表批量 • 5、检测试验施工部位 • 6、计划检测试验时间
外加剂及有抗渗要求的混凝土，浇水养护时间不得少于14d；
混凝土结构实体现场注意事项
• 闽建建 47号文 2011年
•
现场砼结构实体待达到600℃时，实体强度
应做抽测记录与标识，房屋建筑工程应每层至少
各抽取1个框架柱和框架梁（未按要求进行养护的
各抽取5个，包括未放置同条件600℃试块）
同条件600℃试块现场放置钢筋笼
• 1)改善混凝土拌和物流变性能的外加剂。包括各种减水剂和泵送剂等；
• 2)调节混凝土凝结时间、硬化性能的外加剂，包括缓凝剂、促凝剂和 速凝剂；
• 3)改善混凝土耐久性的外加剂，包括引气剂、防水剂、阻锈剂和矿物 外加剂等；
• 4)改善混凝土其他性能的外加剂验报告中应有碱含量指标，预应力混凝土结构中严禁使用含氯化物 的外加剂，为原材复检内容。
•
3、锚杆、锚索（锁定力）
•
4、支撑系统
施工过程质量检测试验主要内容
• 结构工程：1、机械连接工艺检验、现场抽样检验（抗拉强度）
•
2、钢筋焊接工艺检验、现场抽样检验（抗拉强度、弯曲）
•
3、网片焊接工艺检验、现场抽样检验（ （抗拉强度、抗
剪力）
•
4、混凝土配合比设计（工作性能、设计强度等级）
•
5、混凝土试块（标养、同条件600℃（应有温度记录）、
般取值5~30㎜。
• 三、对于长期处于潮湿环境的重要结构混凝土，其所使用 的砂石应进行碱活性检验。
用于砂浆和混凝土中的粉煤灰
一、拌制混凝土和砂浆用粉煤灰分为三个等级： Ⅰ级、Ⅱ级、Ⅲ级
• Ⅰ级粉煤灰允许用于后张预应力钢筋混凝土构件及跨度小 于6m的先张预应力钢筋混凝土构件。
• Ⅱ级粉煤灰主要用于普通钢筋混凝土和轻骨料混凝土。 • Ⅲ级粉煤灰主要用于无筋混凝土和砂浆 • 二、混凝土试压强度试件的养护龄期为：一般混凝土标准
砼标准养护室
砼标准养护室
砼标准养护室
土的基本性质与简易土工试验
• 1、一般情况下填土的现场质量检验参数是压实系数。
• 3、混凝土试块制作从取样到成型完毕，一般不宜超过15min。 • 4、水泥强度等级和水灰比是影响混凝土强度的最主要因素
•
一般混凝土浇筑完毕在12h内进行覆盖，待具有一定强度时注
意浇水养护。对硅酸盐水泥、普通水泥和矿渣水泥拌制的混凝土，浇
水养护时间不得少于7d；使用火山灰水泥、粉煤灰水泥或掺用缓凝型
普通混凝土用砂、石原材分类及特性
• 一、砂细度模数：粗、中、细、特细四级
•
（筛分析、含泥量、泥块含量）
• 配制混凝土时宜优先选用Ⅱ区砂，配制泵送混凝土，宜 选用中砂 。
• 二、石 （筛分析、含泥量、泥块含量、针片状含量、压 碎指标值）
•
泵送混凝土，碎石的最大粒径不大于输送管径的
1/3，卵石的最大粒径不大于管径的1/2.5。泵送混凝土一
养护28d、粉煤灰混凝土地上工程宜为28d、粉煤灰混凝土 地面工程宜为28d或60d、粉煤灰混凝土地下工程宜为60d、 粉煤灰大体积混凝土宜为90d或180d。
普通混凝土用外加剂
•
混凝土外加剂是一种在混凝土搅拌之前或拌制过程中加入的
（掺量不大于5%），用以改善新拌混凝土工作性能的材料。混凝土外
加剂按其主要使用功能分为四类：
混凝土的分类及特性
1、按体积密度分为重混凝土(ρ0＞2600kg/m3)、普通混凝土(ρ0介于 2000～2500kg/m3，一般在2400kg/m3)、轻混凝土(ρ0＜1900kg/m3)
• 2、按其抗压强度(fcu)分为低强混凝土(fcu＜30MPa)、中强混凝土(fcu 介于30～55MPa)、高强混凝土(fcu≥60MPa)、超高强混凝(fcu≥100MPa)
外墙钻芯取样
• 使用功能： 1、室内环境 污染物I、II类（甲醛、 氨、氡、苯、总挥发性有机物 TVOC）
•
2、系统节能性能（水电专业）
水泥原材分类及特性
• 1、水泥常规检测四项指标:
• 强度、细度、凝结时间（初、终凝结时间）、安定性
• 2、水泥为无机水硬性胶凝材料：
•
通用水泥（六大常用水泥） 、专用水泥、特性水泥
• 普通硅酸盐水泥PO、硅酸盐水泥PI、PII----两个都是红 色包装
•
（硅酸盐水泥因其水化热大通常不用于大体积混凝土）
• 矿渣硅酸盐水泥PSA、PSB---绿色包装
• 火山灰硅酸盐水泥PP
• 粉煤灰硅酸盐水泥PF
• 复合硅酸盐水泥PC---以上三个都是黑色或蓝色
• 3、通用水泥出厂超过三个月（快硬硅酸盐水泥出厂超过 一个月）需复检。
施工过程质量检测试验主要内容
• 土方回填: 1、土工击实(最大干密度、最优含水率)
•
2、压实程度（压实系数）应附环刀点位图
• 地基与基础： 1、换填地基(压实系数或承载力)
•
2、加固地基、复合地基（承载力）
•
3、桩基（承载力、桩身完整性）
• 基坑支护： 1、土钉墙（土钉抗拔力）
•
2、水泥土墙（墙身完整性、墙体强度）
