力、扭矩、压力的测量

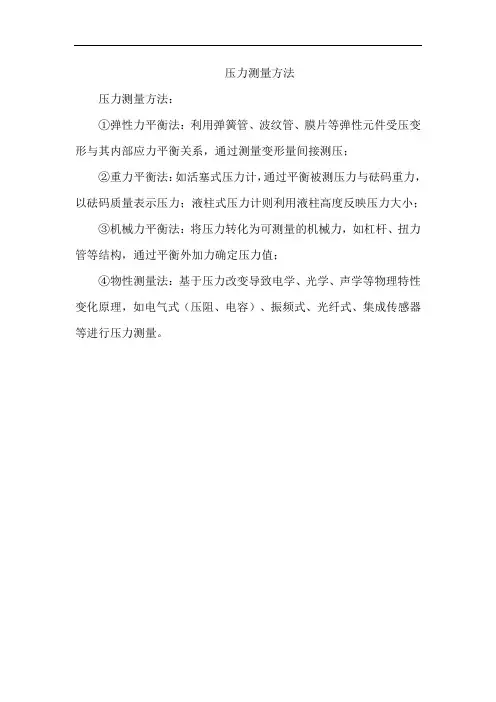

压力测量方法
压力测量方法：
①弹性力平衡法：利用弹簧管、波纹管、膜片等弹性元件受压变形与其内部应力平衡关系，通过测量变形量间接测压；
②重力平衡法：如活塞式压力计，通过平衡被测压力与砝码重力，以砝码质量表示压力；液柱式压力计则利用液柱高度反映压力大小；
③机械力平衡法：将压力转化为可测量的机械力，如杠杆、扭力管等结构，通过平衡外加力确定压力值；
④物性测量法：基于压力改变导致电学、光学、声学等物理特性变化原理，如电气式（压阻、电容）、振频式、光纤式、集成传感器等进行压力测量。

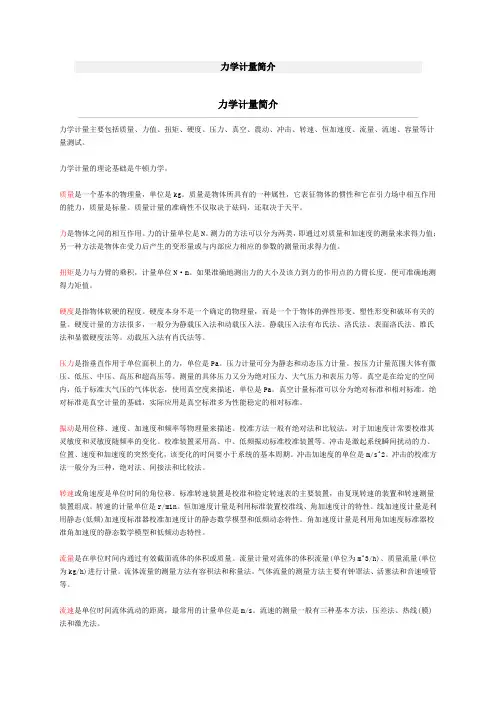

力学计量简介力学计量简介力学计量主要包括质量、力值、扭矩、硬度、压力、真空、震动、冲击、转速、恒加速度、流量、流速、容量等计量测试。

力学计量的理论基础是牛顿力学。

质量是一个基本的物理量，单位是kg。

质量是物体所具有的一种属性，它表征物体的惯性和它在引力场中相互作用的能力，质量是标量。

质量计量的准确性不仅取决于砝码，还取决于天平。

力是物体之间的相互作用。

力的计量单位是N。

测力的方法可以分为两类，即通过对质量和加速度的测量来求得力值；另一种方法是物体在受力后产生的变形量或与内部应力相应的参数的测量而求得力值。

扭矩是力与力臂的乘积，计量单位N·m。

如果准确地测出力的大小及该力到力的作用点的力臂长度，便可准确地测得力矩值。

硬度是指物体软硬的程度。

硬度本身不是一个确定的物理量，而是一个于物体的弹性形变、塑性形变和破坏有关的量。

硬度计量的方法很多，一般分为静载压入法和动载压入法。

静载压入法有布氏法、洛氏法、表面洛氏法、维氏法和显微硬度法等。

动载压入法有肖氏法等。

压力是指垂直作用于单位面积上的力，单位是Pa。

压力计量可分为静态和动态压力计量。

按压力计量范围大体有微压、低压、中压、高压和超高压等。

测量的具体压力又分为绝对压力、大气压力和表压力等。

真空是在给定的空间内，低于标准大气压的气体状态，使用真空度来描述，单位是Pa。

真空计量标准可以分为绝对标准和相对标准。

绝对标准是真空计量的基础，实际应用是真空标准多为性能稳定的相对标准。

振动是用位移、速度、加速度和频率等物理量来描述。

校准方法一般有绝对法和比较法。

对于加速度计常要校准其灵敏度和灵敏度随频率的变化。

校准装置采用高、中、低频振动标准校准装置等。

冲击是激起系统瞬间扰动的力、位置、速度和加速度的突然变化，该变化的时间要小于系统的基本周期。

冲击加速度的单位是m/s^2。

冲击的校准方法一般分为三种，绝对法、间接法和比较法。

转速或角速度是单位时间的角位移。

标准转速装置是校准和检定转速表的主要装置，由复现转速的装置和转速测量装置组成。

螺栓扭矩与压力的关系引言：螺栓作为一种常用的紧固件，在工业生产中扮演着重要的角色。

螺栓的紧固效果直接与其扭矩有关，而扭矩与螺栓受到的压力也存在一定的关系。

本文将探讨螺栓扭矩与压力之间的关系，并从物理原理和实际应用角度进行解析。

一、螺栓扭矩的定义和作用螺栓扭矩是指在紧固螺栓时所施加的旋转力矩。

通过扭紧螺栓，可以使螺栓与被连接的零件之间产生一定的压力，从而实现紧固效果。

螺栓扭矩的大小直接影响着螺栓连接的紧密程度和稳定性。

二、螺栓扭矩与压力的物理原理螺栓扭矩与其受到的压力之间存在着一定的关系。

首先，螺栓扭矩可以通过施加力矩的方式使螺栓与被连接零件之间产生压力。

当螺栓扭矩增大时，施加在螺栓上的力矩也随之增大，从而导致螺栓所产生的压力增大。

反之，当螺栓扭矩减小时，螺栓所产生的压力也会相应减小。

三、螺栓扭矩与压力的实际应用在实际应用中，螺栓扭矩与压力的关系被广泛应用于工程设计和装配过程中。

例如，当需要实现一定的紧固力时，可以通过控制螺栓的扭矩来达到要求。

在汽车制造中，螺栓扭矩与压力的关系被用于车轮的安装。

通过根据车轮规格和要求设定合适的扭矩值，可以确保车轮与车轴之间的连接紧固可靠。

四、螺栓扭矩与压力关系的影响因素螺栓扭矩与压力的关系受到多种因素的影响。

首先，螺栓本身的材料和规格会对扭矩和压力的关系产生影响。

不同材料和规格的螺栓具有不同的力学特性，因此其扭矩与压力的关系也会有所不同。

其次，连接零件的特性也会对螺栓扭矩和压力的关系产生影响。

例如，连接零件的硬度和表面粗糙度都会影响螺栓扭矩的传递效果，进而影响螺栓所产生的压力。

五、螺栓扭矩与压力关系的测量方法为了保证螺栓连接的质量，需要对螺栓扭矩和压力进行准确测量。

常用的测量方法包括扭矩扳手和压力传感器。

扭矩扳手通过测量扭矩值来间接得到螺栓所产生的压力。

而压力传感器则直接测量连接零件上的压力值，从而得到螺栓扭矩。

六、螺栓扭矩与压力关系的注意事项在实际应用中，需要注意螺栓扭矩与压力的关系并不是线性的，而是存在一定的非线性特性。

扭力测试标准扭力测试是指在一定的条件下，对物体施加扭矩，以测定其抗扭性能的一种测试方法。

扭力测试标准是为了规范和统一扭力测试的方法和要求，以确保测试结果的准确性和可靠性。

本文将介绍扭力测试标准的相关内容，包括测试方法、设备要求、测试步骤、数据处理等方面的内容。

1. 测试方法。

扭力测试可以采用静态测试和动态测试两种方法。

静态测试是指在物体受到扭矩作用下保持静止的情况下进行测试，动态测试是指在物体受到扭矩作用下进行旋转运动的情况下进行测试。

根据不同的测试要求和实际情况，选择合适的测试方法进行扭力测试。

2. 设备要求。

进行扭力测试需要使用专用的扭力测试设备，包括扭力传感器、扭力测力计、扭矩扳手等。

这些设备需要经过校准和检定，确保其测量精度和稳定性符合测试要求。

同时，还需要根据测试对象的特点和尺寸选择合适的测试夹具和夹具，以确保测试的准确性和可靠性。

3. 测试步骤。

在进行扭力测试时，首先需要对测试设备进行检查和校准，确保其正常工作。

然后根据测试要求和标准，设置测试参数和条件，包括扭矩大小、测试速度、测试时间等。

接下来将测试对象安装到测试夹具上，并进行预紧和调整，以确保测试对象处于稳定和合适的状态。

最后进行扭力测试，并记录测试数据。

4. 数据处理。

在完成扭力测试后，需要对测试数据进行处理和分析。

首先对测试数据进行整理和归档，然后进行数据分析和统计，得出测试结果和结论。

同时，还需要对测试过程中出现的异常情况和问题进行分析和处理，以确保测试结果的准确性和可靠性。

5. 结论。

扭力测试标准是保证扭力测试准确性和可靠性的重要保障，只有严格遵守相关的测试标准和要求，才能够得到准确和可靠的测试结果。

在进行扭力测试时，需要严格按照标准的要求进行操作，确保测试过程的规范和标准化。

同时，还需要对测试设备进行定期的维护和保养，以确保其正常工作。

通过扭力测试标准的规范和执行，可以提高测试结果的准确性和可靠性，为产品的设计和生产提供可靠的依据。

扭矩测量方法扭矩是描述物体围绕固定轴线旋转的力的物理量，是衡量物体转动状态的重要参数。

在工程领域中，扭矩的测量是非常重要的，它直接关系到机械设备的性能和安全。

因此，掌握正确的扭矩测量方法对于工程技术人员来说至关重要。

一、扭矩传感器。

扭矩传感器是测量扭矩的重要工具，它能够将扭矩转化为电信号输出，通过测量电信号的大小来确定扭矩的大小。

扭矩传感器的选择应根据测量对象的特点和测量要求来确定，常见的扭矩传感器有电阻应变式、电容式、电磁式等多种类型。

二、扭矩测量方法。

1. 静态法。

静态法是最常用的扭矩测量方法之一，它通过固定被测物体的一个端点，然后施加一个力矩，通过测量被测物体的变形或者应变来计算扭矩的大小。

这种方法简单易行，适用于大多数静态扭矩测量。

2. 动态法。

动态法是一种在物体运动状态下进行扭矩测量的方法，它适用于需要测量旋转物体的扭矩。

通过在旋转轴上安装扭矩传感器，可以实时监测旋转过程中的扭矩变化，从而得到准确的扭矩数据。

3. 拉力计法。

拉力计法是一种通过测量拉力计的拉力来计算扭矩的方法，它适用于一些特殊的扭矩测量场合，如螺栓拧紧力矩的测量等。

通过将拉力计安装在扭矩作用点上，可以实现对扭矩的准确测量。

4. 液压法。

液压法是一种通过测量液压系统的压力来计算扭矩的方法，它适用于一些需要大扭矩测量的场合。

通过将液压系统与被测物体连接，可以根据液压系统的压力变化来计算扭矩的大小。

三、注意事项。

在进行扭矩测量时，需要注意以下几点：1. 选择合适的扭矩传感器，确保其测量范围和精度符合测量要求。

2. 在进行扭矩测量前，需要对测量系统进行校准，确保测量结果的准确性。

3. 在进行动态扭矩测量时，需要考虑旋转物体的惯性和动态特性对测量结果的影响。

4. 在进行液压法扭矩测量时，需要注意液压系统的密封和稳定性，以确保测量结果的准确性。

通过以上方法和注意事项，可以实现对扭矩的准确测量，为工程技术人员提供可靠的数据支持，保障机械设备的正常运行和安全性能。

扭矩测量原理
扭矩测量原理是指用于测量机械设备旋转部件所受的扭矩大小的方法和原理。

扭矩是指作用在物体上的力矩，也可以理解为旋转力的大小。

扭矩的大小取决于力的大小和施加力的距离。

要测量扭矩，常用的方法是使用扭矩传感器或扭矩表。

扭矩传感器是一种专门用于测量扭矩的装置，通常由应变片、测力电桥和信号放大器等部件组成。

扭矩测量的原理基于胡克定律，即力与变形之间的关系。

当物体受到力的作用时，会产生扭转变形。

扭矩传感器通过应变片来感应这种变形，并将其转化为电信号进行测量。

应变片是一种能够随物体形变而发生应变的材料，当扭矩作用在物体上时，应变片会发生弯曲变形，从而改变其阻抗值。

通过测量阻抗值的变化，就可以确定物体所受的扭矩大小。

扭矩传感器还常常采用负反馈原理进行校准，即将已知扭矩作用于传感器上，根据传感器输出的电信号进行调整，使得输出信号与已知扭矩一致。

这样可以提高测量的准确性和稳定性。

除了扭矩传感器，还有一些其他测量扭矩的装置和方法，如光纤传感器、电容传感器等。

这些装置利用了不同的物理原理进行扭矩测量，但测量的基本原理都是一致的。

综上所述，扭矩测量原理是基于物体变形与力之间的关系。

通过测量应变片的变化，转化为电信号进行测量，可以准确地测
量物体所受的扭矩大小。

使用合适的校准方法和装置，可以提高测量的准确性和稳定性。

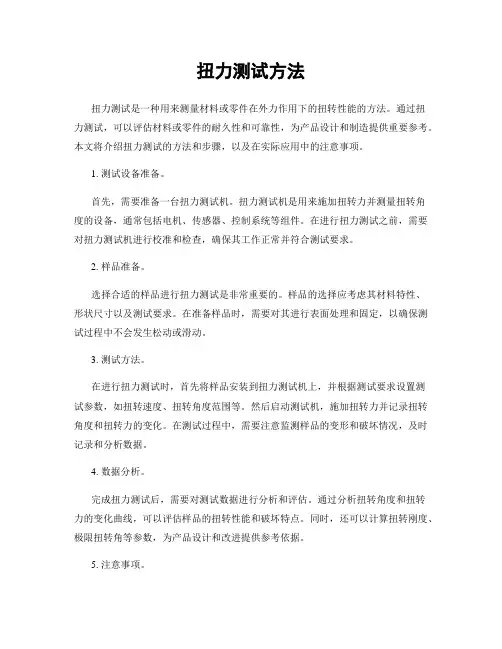

扭力测试方法扭力测试是一种用来测量材料或零件在外力作用下的扭转性能的方法。

通过扭力测试，可以评估材料或零件的耐久性和可靠性，为产品设计和制造提供重要参考。

本文将介绍扭力测试的方法和步骤，以及在实际应用中的注意事项。

1. 测试设备准备。

首先，需要准备一台扭力测试机。

扭力测试机是用来施加扭转力并测量扭转角度的设备，通常包括电机、传感器、控制系统等组件。

在进行扭力测试之前，需要对扭力测试机进行校准和检查，确保其工作正常并符合测试要求。

2. 样品准备。

选择合适的样品进行扭力测试是非常重要的。

样品的选择应考虑其材料特性、形状尺寸以及测试要求。

在准备样品时，需要对其进行表面处理和固定，以确保测试过程中不会发生松动或滑动。

3. 测试方法。

在进行扭力测试时，首先将样品安装到扭力测试机上，并根据测试要求设置测试参数，如扭转速度、扭转角度范围等。

然后启动测试机，施加扭转力并记录扭转角度和扭转力的变化。

在测试过程中，需要注意监测样品的变形和破坏情况，及时记录和分析数据。

4. 数据分析。

完成扭力测试后，需要对测试数据进行分析和评估。

通过分析扭转角度和扭转力的变化曲线，可以评估样品的扭转性能和破坏特点。

同时，还可以计算扭转刚度、极限扭转角等参数，为产品设计和改进提供参考依据。

5. 注意事项。

在进行扭力测试时，需要注意以下事项：样品的选择应符合测试要求，避免因样品不合适而导致测试结果不准确。

在测试过程中，需要确保样品的固定和表面处理良好，避免因样品松动或滑动而影响测试结果。

对测试数据进行准确记录和分析，及时发现和解决问题。

在测试过程中，需要严格。

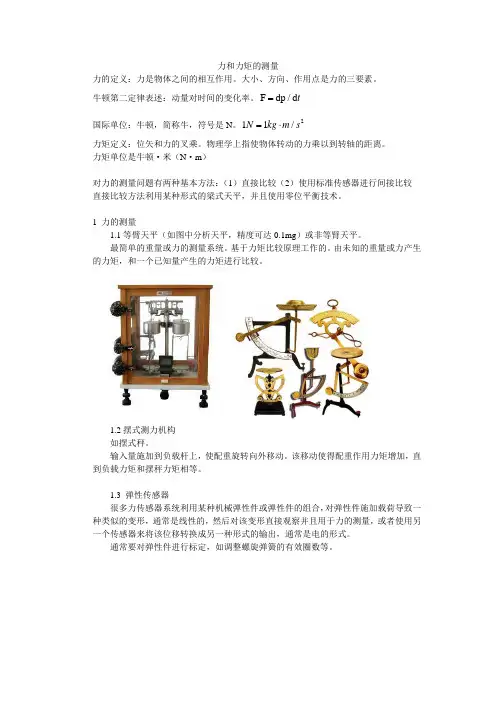

力和力矩的测量力的定义：力是物体之间的相互作用。

大小、方向、作用点是力的三要素。

牛顿第二定律表述：动量对时间的变化率。

F dp /d t =国际单位：牛顿，简称牛，符号是N 。

211/N kg m s =⋅力矩定义：位矢和力的叉乘。

物理学上指使物体转动的力乘以到转轴的距离。

力矩单位是牛顿·米（N ·m ）对力的测量问题有两种基本方法：（1）直接比较（2）使用标准传感器进行间接比较 直接比较方法利用某种形式的梁式天平，并且使用零位平衡技术。

1 力的测量1.1等臂天平（如图中分析天平，精度可达0.1mg ）或非等臂天平。

最简单的重量或力的测量系统。

基于力矩比较原理工作的。

由未知的重量或力产生的力矩，和一个已知量产生的力矩进行比较。

1.2摆式测力机构如摆式秤。

输入量施加到负载杆上，使配重旋转向外移动。

该移动使得配重作用力矩增加，直到负载力矩和摆秤力矩相等。

1.3 弹性传感器很多力传感器系统利用某种机械弹性件或弹性件的组合，对弹性件施加载荷导致一种类似的变形，通常是线性的，然后对该变形直接观察并且用于力的测量，或者使用另一个传感器来将该位移转换成另一种形式的输出，通常是电的形式。

通常要对弹性件进行标定，如调整螺旋弹簧的有效圈数等。

1.4应变片测力计与将总变形用于测量载荷不同的是，应变片测力计根据单位应变来测量负载。

电阻型应变片非常适合于这一用途。

若要测量的是大载荷，可以使用直接拉压型元件。

如果是小载荷，则可通过弯曲来放大应变。

金属电阻应变片的原理：当金属丝或金属箔片被机械地拉长时，导体的长度将变长，截面将变小，因此其电阻发生变化。

如果电阻元件长度紧密附着在发生这样应变的构件上，使得电阻元件也产生应变，那么测出的电阻变化可以根据应变来定标。

金属应变片的应变片因子F 在通常要求的应变范围内基本上是个常数，而由实验确定的应变片因子F 的值，对于一种给定的材料是相当一致的。

1R F Rε∆=在实际应用中，F 和R 的值是由应变片制造商提供的，使用者要根据被测的输入量情况确定R ∆图中所示的拉压型电阻应变片测力计的电桥常数是2(1+u)，其中u是材料的泊松比。

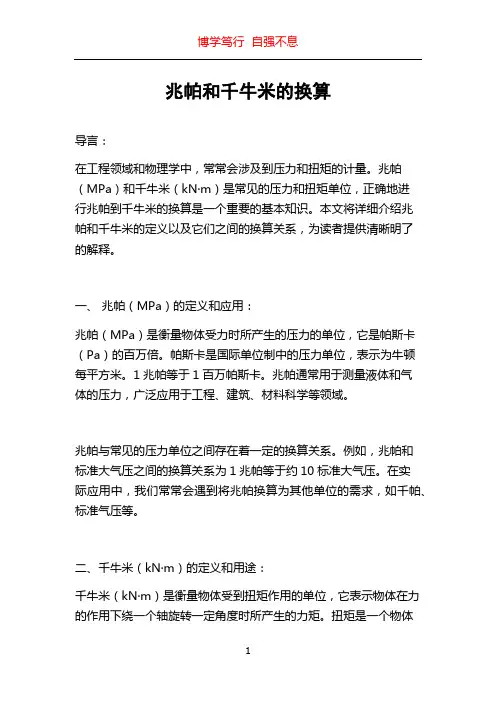

兆帕和千牛米的换算导言：在工程领域和物理学中，常常会涉及到压力和扭矩的计量。

兆帕（MPa）和千牛米（kN·m）是常见的压力和扭矩单位，正确地进行兆帕到千牛米的换算是一个重要的基本知识。

本文将详细介绍兆帕和千牛米的定义以及它们之间的换算关系，为读者提供清晰明了的解释。

一、兆帕（MPa）的定义和应用：兆帕（MPa）是衡量物体受力时所产生的压力的单位，它是帕斯卡（Pa）的百万倍。

帕斯卡是国际单位制中的压力单位，表示为牛顿每平方米。

1兆帕等于1百万帕斯卡。

兆帕通常用于测量液体和气体的压力，广泛应用于工程、建筑、材料科学等领域。

兆帕与常见的压力单位之间存在着一定的换算关系。

例如，兆帕和标准大气压之间的换算关系为1兆帕等于约10标准大气压。

在实际应用中，我们常常会遇到将兆帕换算为其他单位的需求，如千帕、标准气压等。

二、千牛米（kN·m）的定义和用途：千牛米（kN·m）是衡量物体受到扭矩作用的单位，它表示物体在力的作用下绕一个轴旋转一定角度时所产生的力矩。

扭矩是一个物体所受到的力在预定方向上的力矩乘积，通常以牛顿米（N·m）或千牛米（kN·m）作为单位。

在工程和机械领域，千牛米通常用于测量和描述旋转设备的力矩大小，如发动机、电机、涡轮机等。

此外，千牛米也会在建筑和结构工程中用于测量螺栓预紧力。

兆帕到千牛米的换算：兆帕和千牛米之间的转换关系需要基于相关的物理公式。

我们可以通过以下的换算公式进行转换：1千牛米（kN·m）= 1兆帕（MPa）× 1000这个公式表明，千牛米等于兆帕乘以1000。

这是因为兆帕的定义是压力单位，而千牛米是力矩单位。

通过这个关系，我们可以用兆帕来计算扭矩，并将其转换为千牛米的单位。

举例来说，假设我们有一个工程项目，其中的压力为50兆帕。

我们可以将这个压力转换为千牛米的单位：扭矩（kN·m）= 压力（MPa）× 1000= 50兆帕× 1000= 50000千牛米因此，50兆帕的压力等于50000千牛米的扭矩。

测量方法有哪些测量是科学研究和工程技术中非常重要的一环，它涉及到物体的大小、形状、质量、温度、压力、速度等多个方面。

在不同的领域和不同的实验条件下，需要采用不同的测量方法来获取准确的数据。

下面将介绍一些常见的测量方法。

首先，光学测量是一种常见的测量方法，它利用光的传播和反射特性来测量物体的大小、形状和表面质量。

例如，光学显微镜可以用来观察微小物体的形态和结构，激光测距仪可以用来测量远距离物体的距离，光栅衍射仪可以用来测量光的波长等。

光学测量方法具有非接触、高精度、高分辨率等优点，被广泛应用于生物医学、材料科学、地质勘探等领域。

其次，电子测量是另一种常见的测量方法，它利用电子器件和电磁原理来测量物体的电压、电流、电阻、电容等电学特性。

例如，示波器可以用来观察电信号的波形和频谱，数字万用表可以用来测量电路中各种电学参数，电子天平可以用来测量微小物体的质量等。

电子测量方法具有高灵敏度、高速度、自动化程度高等优点，被广泛应用于电子工程、通信技术、自动化控制等领域。

此外，机械测量是工程技术中常用的测量方法，它利用机械装置和传感器来测量物体的位移、速度、加速度、力、扭矩等力学特性。

例如，游标卡尺可以用来测量物体的长度和直径，动态力学测试台可以用来测量物体的动态响应特性，扭力传感器可以用来测量旋转轴的扭矩等。

机械测量方法具有结构简单、成本低、适用范围广等优点，被广泛应用于机械制造、航空航天、汽车工程等领域。

最后，无损检测是一种特殊的测量方法，它利用声波、超声波、磁场、射线等无损检测技术来测量物体的内部缺陷、材料组织、磁性特性等。

例如，超声波探伤仪可以用来检测金属材料中的裂纹和气孔，X射线衍射仪可以用来分析晶体结构和材料成分，磁粉探伤仪可以用来检测磁性材料中的表面裂纹等。

无损检测方法具有非破坏、高灵敏度、全面性好等优点，被广泛应用于航空航天、核工程、建筑材料等领域。

综上所述，测量方法有很多种类，每种方法都有其特定的应用领域和适用条件。

电阻应变式传感器的工作原理1. 介绍电阻应变式传感器是一种常见的力、压力、扭矩、重量等物理量测量装置。

它通过测量物体受力或变形引起的电阻变化来实现物理量的测量。

本文将详细介绍电阻应变式传感器的工作原理及其应用。

1.1 传感器分类传感器可以根据其工作原理和测量物理量进行分类。

根据工作原理，传感器可以分为电阻、电容、电感、霍尔等类型。

根据测量物理量，传感器可以分为力、压力、温度、光等类型。

1.2 电阻应变式传感器的概述电阻应变式传感器属于电阻型传感器的一种。

它利用电阻材料的应变效应，将外界的力、压力等物理量转换为电阻值的变化。

电阻应变式传感器具有结构简单、精度高、可靠性好的特点，在工业领域得到广泛应用。

2. 原理电阻应变式传感器的工作原理基于电阻材料的应变效应，即当电阻材料受到外界力或压力作用时，材料的几何形状和尺寸发生变化，从而引起电阻值的变化。

2.1 电阻应变效应电阻应变效应是指电阻材料在受到应变作用下，电阻值发生变化的现象。

根据应变的类型，电阻应变效应可以分为拉伸应变效应和压缩应变效应。

拉伸应变效应是指电阻材料受到拉伸力作用后，电阻值增加；压缩应变效应是指电阻材料受到压缩力作用后，电阻值减小。

2.2 应变片电阻应变式传感器通常采用由电阻材料制成的应变片作为敏感元件。

应变片的几何形状和尺寸可以根据测量需求进行设计。

当外界力或压力作用于应变片时，应变片发生应变，从而导致电阻值的变化。

2.3 桥式电路为了能够测量电阻值的变化，电阻应变式传感器通常采用桥式电路进行测量。

桥式电路由四个电阻组成，其中两个电阻为应变片，另外两个电阻为补偿电阻。

当应变片受到力或压力作用时，其电阻值发生变化，从而使桥路出现失衡，产生输出信号。

2.4 输出信号电阻应变式传感器的输出信号通常为电压信号。

输出信号的大小和方向取决于桥路失衡的程度和方向，可以通过增益电路和滤波电路进行信号处理和放大。

3. 应用电阻应变式传感器广泛应用于力学实验、工业自动化、航空航天等领域。

概述扭矩测量原理
1扭矩测量的原理
扭矩是指物体在摩擦或弹性力学效应下产生的旋转力量，也就是力作用点离物体中心的距离乘上力值之积。

扭矩测量，是指测量扭矩大小的技术，其常用手段主要是扭矩传感器，它能够检测和量化被测物体在旋转时产生的大小，并将检测结果再经由数字显示器而得到显示结果。

扭矩测量是由物理学家哥伦布发明的，他发现了两个物体间的弹性关系，发明了以弹性钢丝作为转动测量装置的原理，这可以在给定的扭矩下精确的衡量被测物体。

这一原理由此传播出来，台，在科学研究和工业生产中均受到了广泛的应用。

2扭矩传感器的电路原理
扭矩测量的实际操作原理是，通过使用扭矩传感器来量化扭矩，该传感器最终会把扭矩转换成电信号，再由电路将这些电信号转换为数字信号，将转换后的数字信号放入数字显示器，显示出对应的受力结果。

传感器的芯片由两个夹具构成，通过橡胶分别连接两个夹具的内侧，当夹具受到扭矩的作用时，橡胶会因为受力而紧缩变形。

把夹具内触点连接电路，当触点变形时，会触发电路并产生一定大小的电平
变化。

由此，扭矩传感器就可以检测到扭矩的变化，并对其进行量化。

通过上述原理可以看出，扭矩测量技术是根据物理学原理发展而出，通过压力传感器及电路技术转变成能够解读出数值的技术，在很多工业和科学研究中都发挥了重要的作用。
