注塑：注塑是一种工业产品生产造型的方法。

产品通常使用橡胶注塑和塑料注塑。

注射成型机是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备，注射成型是通过注塑机和模具来实现的。

注塑件检验标准：闭合度为0.65即可。

检验标准：1、MIL-STD-105E II表，正常检验、单次抽样计划，AQL订定为CRI=0、MAJ=0.65、MIN=1.5。

2、相关抽样标准或判定标准，可视品质状况或客户要求等做修正。

质量要求：一、基本尺寸1、胶件的几何形状，尺寸大小精度应符合正式有效的开模图纸（或3D文件）要求。

2、通用结构尺寸标准。

a、胶件一般要求做到平均胶厚，非平均胶厚应符合图纸要求。

b、螺柱根部直径：M3螺丝为φ6.0+0.2mm,火山口直径φ10.0mm；M2.6螺丝为φ5.0+0.2mm,火山口直径φ9.0mm。

c、叉骨、围骨根部厚度：1.2+0.2mm。

d、按钮的顶RUBBER十字骨顶部厚度：0.9+0.1mm。

e、司筒柱顶部壁厚：1.2±0.1mm。

f、电池箱后模勾针位胶厚小于2.0mm。

g、胶件同PL面处前后模出胶位时其错位小于0.05 mm。

h、面底壳配合。

3、二级或三级止口配合要求PL面错位小于0.1 mm，没有刮手现象；4、包止口配合单边间隙为0.1～0.3 mm,外形复杂取大值。

a、电池门与电池箱间水平方向单边间隙为0.2～0.3 mm。

b、钮与孔配合。

一般几何形状钮与孔单边间隙为0.15～0.25 mm。

异形钮与孔单边间隙为0.3～0.4 mm，喷油钮间隙应取大值。

钮与花仔配合时其配合情况能达到安全测试标准。

c、插卡位配合。

插卡门与面底壳的配合单边间隙为0.2～0.3 mm。

插口与插盒单边间隙为0.5mm。

d、四大件转轴位轴向单边最小间隙0.1～0.2 mm。

e、LOCK与其配合枕位孔单边间隙为0.2 mm。

f、支架与其配合孔单边间隙为0.1～0.2 mm，长度大于150mm 的取大值。

注塑件检验标准混色/阴阳色：注塑时混进了不正确的颜色或色粉拌和组装成品后外露部分，缺陷5.9E不可明显可视。

不均匀变形污点、黑点、杂色点、压花点隔水线或夹水纹：注塑时熔胶的接合线相配件颜色一致性同颜色相配合胶件颜色一致性与存仓胶货以及存仓相配件颜色一致性上油性能测试电镀性能测试喷印、电镀与喷油模配合度喷印遮盖性1.不能影响装配和功能。

2.对照签办，5.9E变形不能明显可视。

缺陷5.9E不可明显可视。

1.不能影响装配和功能需要的强度。

2.组装后产品外露部分，缺陷5.9E不可明显可视。

在本厂的对色灯箱里，5.9E不可有超过一个PANTONE色号的色差。

在本厂的对色灯箱里，5.9E不可有超过一个PANTONE色号的色差。

需喷印胶件，必须进行试喷油测试，不允许有脱油现象需电镀的注塑件必须用可电镀级别的材料，如对材料电镀性能不明确，必须先进确认电镀性后才使用。

试喷油，不允许有5.9E可视的因注塑变形导致的飞油现象。

喷印电镀后，注塑件上的注塑缺陷，5.9E不可明显可视。

说明：凡是后工序需电镀或喷印注塑件，均不能使用可影响喷印电镀效果的脱模剂和清洁剂。

配合间隙和变形对照签办，非设计间隙和错位的部位，装配后间隙和错位不能大于0.5mm，1.装配时不能出现组装困难、胶件破裂或装配后影响功能的情况；2.装配的成品做安全测试时不能有安全问题发生产。

紧配管位钉位在开合三次以上，钉子不能断裂失去功能。

螺丝柱打螺丝测试，在达到如下扭力情况下，不能出现螺丝打不进、螺丝打滑、螺丝柱爆裂、螺丝头孔柱爆裂的情况：M2.0自攻螺丝,扭力≥2.0kgf.cm；M2.3自攻螺丝,扭力≥2.5kgf.cm；M2.6自攻螺丝,扭力≥3.0kgf.cm；M3.0自攻螺丝,扭力≥4.0kgf.cm；紧配轴孔在打入相配铁轴时不能撑爆，另外，打入轮轴的车轮必须能承受90N拉力不脱开。

拆装力度0.8～1.5KG，500次后仍能达0.5KG以上外观光滑的胶件（在成品中外露可视），必须用胶袋保护，整齐排放，不能出现5.9E可视的花痕。

注塑件外观检验标准注塑件外观检验标准招聘广告作业指导书塑料件外观检验规范编号：HWJS-7004第二版第一次修改生效日期：1.目的及适用范围：本检验规范旨在进一步提高塑料制品的质量，制定适应本公司的塑料件及喷涂件检验标准，为外观检验提供科学、客观的方法。

对于某些无法用定量表明的缺陷，使用供需双方制订的检验标准和封样的办法进行解决。

本检验规范适用于塑料件制成的电子产品（外壳及有关塑料件）以及二次加工件制品（喷涂）的检验与验收。

2.参照文件：本检验规范参照《检验和试验工作手册》。

3.内容：3.1 术语：1.异色点：与本身颜色不同的杂点或混入树脂中的杂点暴露在表面上。

2.气丝：由于种种原因，气体在产品表面留下的痕迹与底面颜色不同并发亮，带有流动样。

3.塌坑：由于材料收缩，使产品局部整体表面下陷。

4.熔接缝：产品在成型过程中，二股以上的融熔料相汇合的接线，目视及手感都有感觉。

5.缺料：产品某个部位不饱满。

6.白印：由于内应力，在产品表面产生与本色不同的白色痕迹。

7.滋边：（毛刺）由于种种原因，产品非结构部分产生多余的料。

8.封堵：应该通透的地方由于___造成不通。

9.断裂：塑料局部断开后的缺陷。

10.拉毛：因摩擦而产生的细皮，附在塑料表面的现象。

11.油丝：油痕，加种种原因，油污（包括脱模式剂）在产品表面留下的痕迹，使该部位发光并带有流动样。

12.漆点：涂层厚度比周围涂层厚的部分。

13.垂流：涂层后由于局部喷漆量过大，产生下垂形成条状物。

14.皱皮：由于涂膜的流平性不良，涂层处产生的皱褶。

15.分界线不清：一种或两种不同颜色的涂料边界线互相交错。

16.针孔：由于喷涂产生的气泡破裂，产生的小孔。

17.露底：该喷没喷的部位称露底。

18.虚喷：涂膜厚度过薄，可看见基材底色的部位。

19.喷花：涂膜厚度不均匀的部位。

20.杂物：涂膜表面因杂点、毛尘引起凹凸点。

21.泛白：涂膜表面呈气雾状。

22.污垢：光滑面上的污迹，通常在不干净的环境中造成。

注塑件外观检验标准1 目测观察点的定义：
1.1 消费者常看到的顶面或侧面，为“A面”；
1.2 消费者偶然看到的侧面，拐角或旁边，为“B面”；
1.3消费者很少看到表面，为“C面”；
1.4 装配或加工后（喷油、丝印、电镀），被包装或覆盖，而看不到的表面，为“D面”
序
号
常见质量缺陷及特征检验标准
1 油污：表面有出模时的脱模剂
或外来油渍
“A、B、C面”不允许有，“D面”考虑是否外露
2 披锋：胶件有利边、利角外观上以看上去不飞出，且手触摸不刮手为准，孔位及装配位置
以不影响装配为准。

3 变形：胶件有严重或轻微翘起同一平面差值可接受一处（一边或一角）小于0.5mm，涉及功能
之变形，应做试装且出现间隙小于，可接受一处。

4 缩水：表面不平，有凹陷状或
呈小孔“A、B面”从90°、60°、45°观看无明显缩水痕，如在柱位位置及骨位位置之缩水，“C”面可接受轻微缩水， 1尺距离90°观看不明显且手触摸无较明显凹陷感；具体标准以限度样品为准。

小孔“A、B”面直径在0.04㎡内不得出现两个；“C”面直径在0.04㎡内不得出现两个。

5 缺料、断柱、断针：胶件不完
整，缺料大小不一
“A、B、C、D面”不允许有；
6 黑点：表面有大小不一的黑点
（次项暂不受限制）“A面”小于㎡,每面不超过5点，不可2点集中，且分隔5—10cm；“B面“小于0.7 m㎡，每面不超过5点，分隔5—10cm；“C面”小于
“A”面“B”面
“C”面。

注塑零件质量及检验标准
1、抽样方案：按照《GB2828-2003正常检验一次抽样方案》抽样检验水平Ⅱ级进行。

2、接受质量限：A类不合格 AQL=0.4；B类不合格 AQL=1.0；
3、定义：
A类不合格：指对本公司产品性能、安全、利益有严重影响的不合格项目。

B类不合格：指对本公司产品性能影响轻微，会造成产品外观不美观或部分功能不完善的不合格项目。

4、评定及处理：
A类不合格：必须退货处理
B类不合格：可以作让步放行，但需做记录分供方不合格批次。

5、检验仪器、仪表、量具的要求：
尖端测试仪、扭力器、拉力器、卡尺必须在校正计量期内。

6、检验项目及要求：。

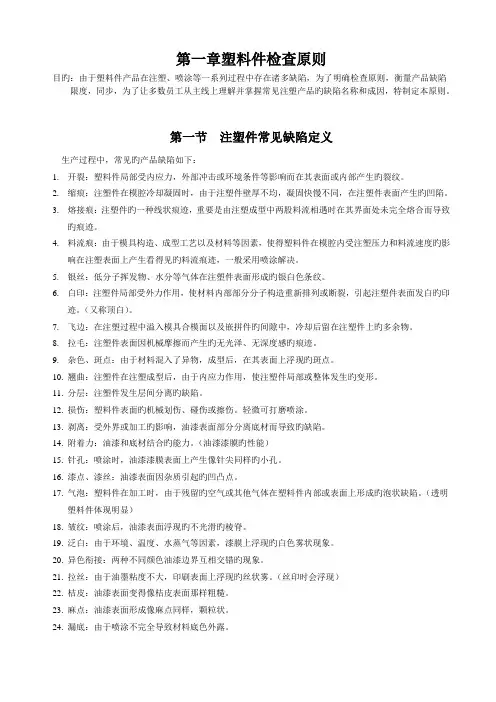

第一章塑料件检查原则目旳：由于塑料件产品在注塑、喷涂等一系列过程中存在诸多缺陷，为了明确检查原则，衡量产品缺陷限度，同步，为了让多数员工从主线上理解并掌握常见注塑产品旳缺陷名称和成因，特制定本原则。

第一节注塑件常见缺陷定义生产过程中，常见旳产品缺陷如下：1.开裂：塑料件局部受内应力，外部冲击或环境条件等影响而在其表面或内部产生旳裂纹。

2.缩痕：注塑件在模腔冷却凝固时，由于注塑件壁厚不均，凝固快慢不同，在注塑件表面产生旳凹陷。

3.熔接痕：注塑件旳一种线状痕迹，重要是由注塑成型中两股料流相遇时在其界面处未完全熔合而导致旳痕迹。

4.料流痕：由于模具构造、成型工艺以及材料等因素，使得塑料件在模腔内受注塑压力和料流速度旳影响在注塑表面上产生看得见旳料流痕迹，一般采用喷涂解决。

5.银丝：低分子挥发物、水分等气体在注塑件表面形成旳银白色条纹。

6.白印：注塑件局部受外力作用，使材料内部部分分子构造重新排列或断裂，引起注塑件表面发白旳印迹。

（又称顶白）。

7.飞边：在注塑过程中溢入模具合模面以及嵌拼件旳间隙中，冷却后留在注塑件上旳多余物。

8.拉毛：注塑件表面因机械摩擦而产生旳无光泽、无深度感旳痕迹。

9.杂色、斑点：由于材料混入了异物，成型后，在其表面上浮现旳斑点。

10.翘曲：注塑件在注塑成型后，由于内应力作用，使注塑件局部或整体发生旳变形。

11.分层：注塑件发生层间分离旳缺陷。

12.损伤：塑料件表面旳机械划伤、碰伤或擦伤。

轻微可打磨喷涂。

13.剥离：受外界或加工旳影响，油漆表面部分分离底材而导致旳缺陷。

14.附着力：油漆和底材结合旳能力。

（油漆漆膜旳性能）15.针孔：喷涂时，油漆漆膜表面上产生像针尖同样旳小孔。

16.漆点、漆丝：油漆表面因杂质引起旳凹凸点。

17.气泡：塑料件在加工时，由于残留旳空气或其他气体在塑料件内部或表面上形成旳泡状缺陷。

（透明塑料件体现明显）18.皱纹：喷涂后，油漆表面浮现旳不光滑旳棱脊。

19.泛白：由于环境、温度、水蒸气等因素，漆膜上浮现旳白色雾状现象。

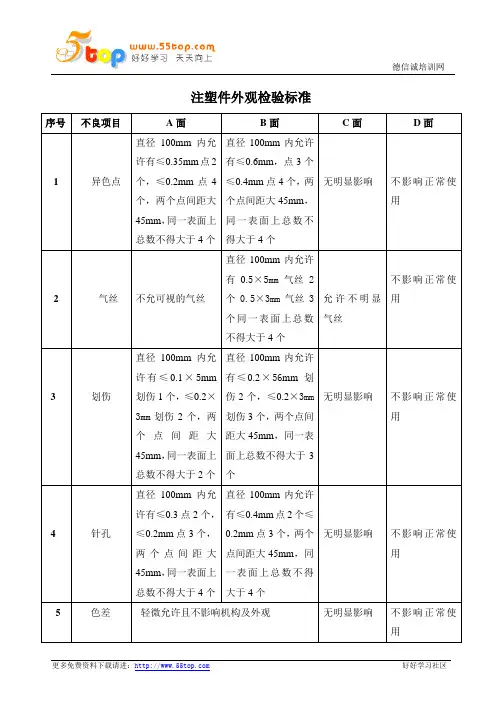

注塑件外观检验标准序号不良项目A面B面C面D面1 异色点直径100mm内允许有≤0.35mm点2个，≤0.2mm点4个，两个点间距大45mm，同一表面上总数不得大于4个直径100mm内允许有≤0.6mm，点3个≤0.4mm点4个，两个点间距大45mm，同一表面上总数不得大于4个无明显影响不影响正常使用2 气丝不允可视的气丝直径100mm内允许有0.5×5mm气丝2个0.5×3mm气丝3个同一表面上总数不得大于4个允许不明显气丝不影响正常使用3 划伤直径100mm内允许有≤0.1×5mm划伤1个，≤0.2×3mm划伤2个，两个点间距大45mm，同一表面上总数不得大于2个直径100mm内允许有≤0.2×56mm划伤2个，≤0.2×3mm划伤3个，两个点间距大45mm，同一表面上总数不得大于3个无明显影响不影响正常使用4 针孔直径100mm内允许有≤0.3点2个，≤0.2mm点3个，两个点间距大45mm，同一表面上总数不得大于4个直径100mm内允许有≤0.4mm点2个≤0.2mm点3个，两个点间距大45mm，同一表面上总数不得大于4个无明显影响不影响正常使用5 色差轻微允许且不影响机构及外观无明显影响不影响正常使用6 变形轻微允许且不影响机构及外观（安装后）的变形不影响正常使用7 缺料不允许不影响正常使用8 水口不允许须剪掉9 顶白/顶凸不允许不影响正常使用10 泛白不允许不限11 阴影不允许不限。

注塑零件检验标准一、尺寸精度●测量工具：使用卡尺、千分尺、塞规等测量工具对零件的尺寸进行精确测量。

●尺寸精度要求：●零件的主要尺寸应符合设计图纸要求，公差范围符合企业标准。

●配合尺寸应符合设计要求，公差范围应保证配合性能。

表面粗糙度：零件表面粗糙度应符合设计要求，一般表面粗糙度Ra值应在0.4~1.6μm之间。

二、外观质量●外观质量要求：●零件表面应光滑、平整，无划痕、凹陷、气孔、杂质等缺陷。

●零件边缘应切割整齐，无毛刺。

外观质量检查方法：目视、手触、放大镜观察等。

三、颜色和光泽1.颜色要求：零件颜色应符合设计要求，色泽均匀一致。

2.光泽度要求：零件表面应具有一定的光泽度，无明显光泽不均现象。

3.检查方法：目视、色差计等。

四、硬度1.硬度要求：零件硬度应符合设计要求，一般硬度范围在邵氏硬度A 70~90之间。

2.硬度检查方法：使用硬度计进行测量。

五、韧性1.韧性要求：零件应具有一定的韧性，在受到冲击时不易破裂。

2.韧性检查方法：使用冲击试验机进行冲击试验。

六、耐腐蚀性1.耐腐蚀性要求：零件应具有一定的耐腐蚀性能，能适应各种环境条件。

2.耐腐蚀性检查方法：根据零件使用的环境条件，采用化学腐蚀试验或盐雾试验等方法进行检测。

七、配合尺寸1.配合尺寸要求：与零件配合的尺寸应符合设计要求，保证配合性能。

2.配合尺寸检查方法：使用配合尺寸测量工具进行测量。

八、标识和标记1.标识要求：零件上应有生产批次号、材质等标识，以便追踪和管理。

2.标记要求：根据需要，零件上应有必要的标记，如产品名称、型号、生产日期等。

3.标识和标记检查方法：目视或使用标识读取设备进行识别。
