给排水采暖工程施工方案(3篇)
第1篇1.1 工程名称：XX项目给排水采暖工程1.2 工程地点：XX市XX区XX街道1.3 工程规模：总建筑面积约XX万平方米，地上XX层，地下XX层。
1.4 工程内容：给排水、采暖、通风与空调、消防、电气等。
1.5 工程特点：本工程地处市中心，周边环境复杂，施工场地狭小，工期紧，质量要求高。
二、施工组织设计2.1 施工队伍本工程由XX建筑集团有限公司负责施工，施工队伍具备丰富的施工经验，具备相应的资质和业绩。
2.2 施工进度计划根据工程特点和施工条件，制定以下施工进度计划：1）给排水工程：预计工期为XX个月。
2）采暖工程：预计工期为XX个月。
3）通风与空调工程：预计工期为XX个月。
4）消防、电气工程：预计工期为XX个月。
2.3 施工资源配置1）人员配置：根据工程特点和施工要求，合理配置施工人员，确保施工质量。
2）设备配置：根据施工进度和工程量，配置足够的施工设备，确保施工顺利进行。
3）材料配置：根据施工进度和工程量，合理配置材料，确保材料供应。
三、给排水工程3.1 施工方案1）给水系统：采用自来水管道，管道材质为镀锌钢管，管道连接方式为焊接。
2）排水系统：采用污水管道，管道材质为PVC-U排水管，管道连接方式为热熔连接。
3）消防系统：采用消防水池、消防水泵、消防管道等设备，确保消防用水充足。
3.2 施工要点1）管道安装：严格按照设计要求进行，确保管道安装平整、牢固。
2）管道焊接：采用电弧焊，确保焊接质量。
3）管道试压：管道安装完成后，进行试压，确保管道无泄漏。
4）管道防腐：管道安装完成后，进行防腐处理，提高管道使用寿命。
四、采暖工程4.1 施工方案1）采暖系统：采用集中供暖，供暖介质为热水。
2）采暖管道：采用钢管，管道连接方式为焊接。
3）散热器：采用铸铁散热器，散热器安装方式为挂墙式。
4.2 施工要点1）管道安装：严格按照设计要求进行，确保管道安装平整、牢固。
2）管道焊接：采用电弧焊，确保焊接质量。
医院给排水及采暖施工方案
医院给排水及采暖施工方案一、项目背景一般医院是以治疗病人为主体，其环境要求严格高于一般建筑，因此医院的建筑材料、装饰材料、墙面、地面、管道等应选用高品质产品，并经过特殊处理以达到洁净、无尘、防菌、抗菌等目的。
因此，医院建筑的给排水及采暖施工方案对于医院整体环境要求的达成极为重要。
二、施工方案1. 给水系统医院大门口设有水压强的进水管道，水压强度应大于或等于0.3MPa，管道材质可采用PVC或PPR。
水龙头应该选用不锈钢材质，水龙头摇柄为弯曲形状，方便转动；水龙头进口处安装有过滤网，能够阻止杂质参入，以确保水质干净卫生。
并安装软水设备，用于净化水质。
2. 排水系统医院排水系统应按照三级排放标准设计，并且能够满足干湿分离、二次返水等需求。
管道材质主要采用PVC和PP管道，在弯曲处采用分段翻转，避免污渍和水垢的积累。
3. 采暖系统医院采暖系统主要采用地暖或中央空调系统两种，根据不同区域的需求，应采用不同的方式进行采暖。
地暖采用电缆或水管管道，热水通过热水锅炉加热，分散于不同的地面；而中央空调系统采用中央冷水机组或热泵空调，根据不同的区域利用风扇送入室内。
在中央空调系统中，应该使用具有节能功能的变频器控制器，这样可以有效的进行节能，降低企业的能耗，使环境条件更为达标。
三、施工管理方案医院的给排水及采暖施工方案是一个综合性的问题，因此需要有一个完善的施工管理方案来进行统一管理和监督。
施工管理方案主要包括以下几个方面：1. 建立规范管理制度，按照行业标准进行建筑设计、施工、安装、验收等工作2. 严格执行施工图纸，按照设计规范来进行施工，并严格按照截止时间完成施工。
3. 成立专门的施工管理小组，负责整个施工工程的管理和监督工作。
4. 对施工质量进行全面的检查，未实现质量标准的，应重新整改，直达达到规定标准方可进行下一步施工。
5. 着重加强安全管理，严格按照安全规定来执行，所有的施工工人必须要进行安全培训，并佩戴好安全帽和锁，以保证施工全过程的安全和有序进行。
给排水及采暖工程施工方案
给排水及采暖工程施工方案根据您的要求，为了提供一个全面的排水和采暖工程施工方案，以下是一个精心设计的方案，涵盖了排水和采暖两个方面。
一、排水工程施工方案：1.调查和设计：在施工前，必须进行地形和地貌的调查，并对排水区域的气候条件进行评估。
根据得到的数据，制定合理的排水设计方案。
2.挖掘和铺设排水管道：根据设计方案，使用适当的机械设备进行挖掘工作，开挖排水沟槽，确保管道的正确布置。
然后，安装排水管道，使用连接件将排水管道连接在一起，并确保其良好的密封性。
3.检查和测试：在管道安装完成后，进行系统检查和测试，以确保排水系统的正常运行。
测试包括水流测试，水压试验等。
4.排水井和泵站建设：建设必要的排水井和泵站，以便在需要时排水系统能够顺利运行。
确保排水系统的稳定性和有效性。
5.工程保护：在施工期间，要注意保护已经完成的排水系统，以防止受到外部因素的损害。
二、采暖工程施工方案：1.供热系统设计：根据建筑的大小和用途，确定最适合的供热系统类型，如集中供热系统、锅炉供热系统等。
确保供热系统满足建筑的热负荷需求。
2.管道布置和安装：根据供热系统设计方案，布置供热管道的路径，并进行合理的管道尺寸计算。
然后安装供热管道，并确保管道的正确连接和密封。
3.锅炉和换热器安装：根据设计方案，安装锅炉和换热器，确保其正确的安装和运行。
在安装过程中，要特别注意安全和防火措施。
4.测试和调试：完成供热系统的安装后，进行系统测试和调试，包括供热量测试、温度控制测试等。
确保供热系统的稳定和有效。
5.监测和维护：在供热系统正常运行后，建立监测和维护机制，定期检查和维护供热系统，确保其长期安全和可靠运行。
综上所述，一个全面的排水和采暖工程施工方案应包括调查设计、挖掘和铺设排水管道、排水井和泵站建设、供热系统设计、管道布置和安装、锅炉和换热器安装、测试和调试以及监测和维护等内容。
通过以上方案的实施，可以确保排水和采暖系统的正常运行，并满足建筑物的需求。
室内给排水及采暖安装工程施工方案
室内给排水及采暖安装工程施工方案1、室内给水系统施工方案（1）施工准备①材料准备本工程给水管道采用PPR管热容连接，阀门采用塑料阀门。
系统使用的管材、管件检验应符合设计要求和施工规范标准的规定，并且有出厂合格证，材质等级证，与设计所采用的管子一致，安装前，应进行外观检查，阀门及其配料要有出厂组件清单，检查是否完好无缺，且有制造厂的合格证，外观上无加工缺陷及损伤，有清晰的名牌及标志。
②技术准备施工管理人与、水电施工员应认真熟悉施工图纸及有关技术资料。
将管道施工图与结构图建筑图及有关电气、消防、采暖施工图，进行核实，熟悉流程，了解施工及验收标准，熟悉现场环境及土建进度安排，施工管理等情况，对施工作业人员进行质量教育、安全教育、做好技术交底，明确器具设备安装的做法及标准，明确各管道安装尺寸、坡度、支吊架形式。
③机具准备根据总进度及专业进度计划，组织机具进厂，管道施工队在现场底层设置管道加工预制场，放置电动机器和其他机具。
（2）管道安装管道穿墙和楼板时，设钢套管，管道穿地下室墙设钢性防水套管，内径要比管道外径大10mm，防水套管内径要比管道外径大20-40mm左右，穿楼板套管下端与楼面平齐，上端高出建筑地面20mm（厕所高出50mm）。
穿墙套管两端与墙面平齐，钢套管外刷防锈漆一道，在管道安装时及时套入，待管道校正无误后调整固定，防水套管与管道间空隙用油麻填实，用沥青灌平。
（3）管道热熔连接①固定熔接器安装加热端头，把热熔器放置于架上，根据所须管材规格安装对应的加热模头，并用内六角搬紧，一般小头在前端大头在后端。
②通电开机：接通电源（电源线必须带有接地保护线）绿色指示灯亮，待绿色指示灯熄灭，红色指示灯亮，表示熔接器进入自动控温状态，可开始操作，注意在自动控温状态，红灯、绿灯会交替进行点亮，这说明熔接器处于受熔状态，不影响操作。
③熔接管材、管件：用切管器垂直切断管材，将管材和管件同时无旋转推进熔接器模头内，并按下表进行操作，达到加热时间后立即把管材与管件从模上同时取下，迅速无旋转地直线均匀插入到所须深度，使接头外形成均匀凸缘（如操作环境温度低于5℃加热时间延长50%）。
给排水及采暖工程施工方案
给排水及采暖工程施工方案排水及采暖工程施工方案一、项目背景随着城市化进程的不断推进，城市建筑的排水及采暖工程也变得越来越重要。
排水工程是指城市住宅、商业楼宇等建筑物的污水、雨水的排放系统，而采暖工程则是为了满足居民和办公人员冬季取暖需要的供热系统。
二、工程内容此次工程主要包括排水管道的安装、采暖系统的设计和采暖设备的安装。
1.排水管道的安装（1）对建筑物的污水和雨水进行分别处理，分别设置污水管道和雨水管道，并根据设计要求进行安装；（2）考虑到排水管道的混凝土接口、防水层材料、管道连接件等，确保排水管道的密封性和牢固性；（3）对室内排水管道进行垂直布置，避免堵塞和困难清理。
2.采暖系统的设计（1）根据建筑物的结构和功能布置热源、采暖设备和暖气片，并进行热力计算，确保供暖的舒适度；（2）采用合适的设备和管道进行供热，包括锅炉、水泵、水箱等，并采取相应的控制措施；（3）考虑到节能减排的要求，采用高效节能设备，并进行维护保养。
3.采暖设备的安装（1）对采暖设备进行选择和采购，确保其符合设计和标准要求；（2）根据设备的特点和要求，进行合理的安装和连接；（3）进行设备的调试和检测，确保其正常工作；（4）维护和保养采暖设备，定期进行保养、清洗和检修。
三、施工流程1.编制详细的施工计划和方案，包括项目的分工和任务安排；2.准备所需材料和设备，包括排水管道、采暖设备等；3.进行现场勘察和测量，确定施工的具体位置和方向；4.进行土方开挖和基坑处理，确保施工的稳定性和安全性；5.安装排水管道和采暖设备，并进行测试和调试；6.进行系统的质量检查和验收，并解决存在的问题；7.编制工程竣工报告和验收材料，完成工程的交接工作。
四、质量控制1.严格按照设计图纸和标准进行施工，保证系统的稳定性和安全性；2.对采用的材料和设备进行质量监控和检验，确保其合格；3.工程过程中进行质量检查和验收，解决存在的问题；4.严格按照验收标准进行工程验收，并解决存在的不足。
给排水采暖施工方案
给排水采暖施工方案给排水采暖施工方案一、项目概述本项目是针对某住宅小区进行的给排水采暖系统改造工程，施工内容包括给水系统改造、排水系统改造以及采暖系统改造。
该工程的目标是提高供水、排水和采暖系统的整体性能，提升用户的使用体验。
二、施工方案1. 给水系统改造（1）更换老旧的给水管道，采用高质量的PEX管道进行替换，确保供水管道的牢固、耐用。
（2）增加水泵站，安装高效的水泵设备，提高供水压力，确保供水稳定。
（3）设置小区水表，实行用户计量制度，合理使用水资源。
2. 排水系统改造（1）检查排水管道，对老旧、破损的管道进行替换，以确保排水畅通。
（2）增加排水设施，如下水道、雨水收集系统等，确保雨水和污水的有效分流，减轻排水压力。
（3）优化排水管道布局，提高排水的效率，确保排水不积水。
3. 采暖系统改造（1）更换老旧的锅炉设备，采用高效的燃气锅炉或地源热泵进行取暖，提高供暖效率。
（2）安装室内温控系统，根据用户需求，实现室内温度的智能控制，提高用户的舒适度。
（3）增加采暖设备，如壁挂式散热器、地暖等，分散供暖点，提高供暖的均匀性。
三、施工流程1. 项目前期准备（1）制定详细的施工计划和施工方案，明确施工内容和工期。
（2）组织材料采购和设备购买，确保工程的顺利进行。
2. 给水系统改造（1）拆除旧的给水管道，清理施工区域。
（2）安装新的PEX管道和水泵设备。
（3）进行管道连接和水泵接线，确保系统正常运行。
3. 排水系统改造（1）拆除旧的排水管道，检查并清理下水道和雨水管道。
（2）安装新的排水管道和排水设施，保证排水系统畅通。
4. 采暖系统改造（1）拆除旧的锅炉设备，清理施工区域。
（2）安装新的采暖设备和温控系统。
（3）进行管道连接和设备调试，确保采暖系统正常工作。
四、施工风险控制1. 安全风险：施工过程中，要严格按照安全规范进行操作，使用安全防护措施，确保施工人员的安全。
2. 质量风险：在施工过程中，要进行多次检查和验收，确保管道连接和设备安装的质量达到要求。
给排水及采暖工程施工方案
给排水及采暖工程施工方案一、项目概况本项目是一栋商业综合楼的给排水及采暖工程施工方案。
该综合楼共计18层，建筑面积约为10万平方米，楼内设有商场、办公室、餐饮等多种功能。
本项目的给排水系统包括冷、热水管道、污水管道、排水管道等，采暖系统包括地暖系统、暖气片系统等。
二、分项工程2.1 给水工程本项目使用PP-R管道进行给水系统的施工。
施工前应按照设计图纸进行布置，管道布置应匀称美观，不得有明显的急弯、死角及贯穿散落等异常状况。
在施工时应注意承插口的尺寸要求，以保证管道的正常使用。
2.2 排水工程本项目使用PVC管道进行排水系统的施工。
与给水工程类似，施工前也要对管道进行布置，排水管道铺设时应尽可能避免弯曲过多、水流过小、插口不牢固等问题。
同时，还应保证排水管道可以将废水迅速排出，不会造成二次污染。
2.3 采暖工程2.3.1 地暖系统本项目使用地暖系统进行采暖。
施工时应注意地暖管材的引出，管道的间距及安装高度等因素，以保证地暖的舒适性和实用性。
同时，在进行地暖管道铺设时应注意管道的保温及耐压性，以避免因管道问题带来的安全隐患。
2.3.2 暖气片系统本项目使用暖气片系统进行采暖。
在施工时应采用优质材料，保证暖气片的质量，以避免漏水及其他问题。
在暖气片的位置设定上，应设置在壁式结构面比较多的位置上，以便于热量的均衡供给。
三、工程施工要点1.把握施工质量，实现一次成型，避免二次施工。
2.充分考虑项目现场实际情况，以确保施工方案的可行性。
3.严格按照设计图纸进行施工。
4.选择优质材料，保证施工质量。
5.严格执行安全操作规程，确保施工过程中人员及工程物资的安全。
四、安全问题及措施1.在施工过程中，应遵守各项安全操作规程，防止火灾、电气短路等意外事件的发生。
2.工人在进行具体作业时，应佩戴好安全帽、安全鞋等个人防护装备，确保在施工过程中人员安全。
3.施工现场应设置报警器、灭火器等安全设备，并定期检查保养，确保设备正常启动、使用。

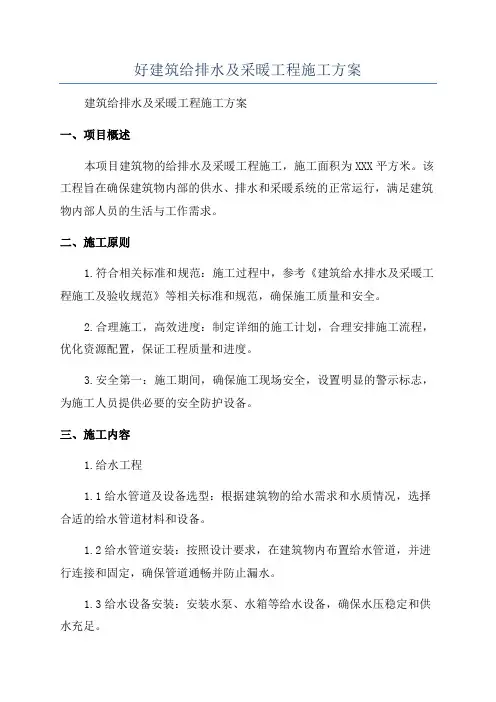

好建筑给排水及采暖工程施工方案
好建筑给排水及采暖工程施工方案建筑给排水及采暖工程施工方案一、项目概述本项目建筑物的给排水及采暖工程施工，施工面积为XXX平方米。
该工程旨在确保建筑物内部的供水、排水和采暖系统的正常运行，满足建筑物内部人员的生活与工作需求。
二、施工原则1.符合相关标准和规范：施工过程中，参考《建筑给水排水及采暖工程施工及验收规范》等相关标准和规范，确保施工质量和安全。
2.合理施工，高效进度：制定详细的施工计划，合理安排施工流程，优化资源配置，保证工程质量和进度。
3.安全第一：施工期间，确保施工现场安全，设置明显的警示标志，为施工人员提供必要的安全防护设备。
三、施工内容1.给水工程1.1给水管道及设备选型：根据建筑物的给水需求和水质情况，选择合适的给水管道材料和设备。
1.2给水管道安装：按照设计要求，在建筑物内布置给水管道，并进行连接和固定，确保管道通畅并防止漏水。
1.3给水设备安装：安装水泵、水箱等给水设备，确保水压稳定和供水充足。
2.排水工程2.1排水管道及设备选型：根据建筑物的排水需求，选择合适的排水管道材料和设备。
2.2排水管道安装：按照设计要求，在建筑物内布置排水管道，并进行连接和固定，确保管道通畅并防止漏水。
2.3排水设备安装：安装污水泵、下水道等排水设备，确保排水顺畅和污水处理效果良好。
3.采暖工程3.1采暖管道及设备选型：根据建筑物的采暖需求和能源选择，选择合适的采暖管道材料和设备。
3.2采暖管道安装：按照设计要求，在建筑物内布置采暖管道，并进行连接和固定，确保管道通畅并防止漏水。
3.3采暖设备安装：安装暖气片、锅炉等采暖设备，确保供暖效果良好和能源利用高效。
四、施工流程1.施工准备：对施工区域进行清理和准备，清楚了解相关设计图纸和施工方案。
2.给水工程施工：进行给水管道和设备的安装，测试管道的通水性能和水压稳定性。
3.排水工程施工：进行排水管道和设备的安装，测试管道的通水性能和排水流畅性。
4.采暖工程施工：进行采暖管道和设备的安装，测试管道的通暖性能和供暖效果。
给排水及采暖施工方案(3篇)
第1篇一、工程概况本工程位于XX市XX区，总建筑面积约为XX万平方米，包括住宅楼、商业楼、办公楼等。
给排水及采暖系统是本工程的重要组成部分，为确保工程质量，特制定本施工方案。
二、施工依据1. 国家及地方相关法律法规、规范和标准。
2. 本工程的设计图纸及施工图。
3. 施工合同及工程招标文件。
三、施工原则1. 安全第一，预防为主。
2. 质量为本，追求卓越。
3. 科学管理，文明施工。
四、施工组织1. 施工队伍：由具备相关资质的施工单位负责施工，施工人员应具备相应的专业技能和操作资格。
2. 施工进度：根据施工图纸及合同要求，制定合理的施工进度计划，确保工程按期完成。
3. 施工现场管理：设立施工现场管理机构，负责现场的安全、质量、进度、材料、设备等管理工作。
五、给排水施工方案1. 施工准备（1）熟悉设计图纸，了解给排水系统的组成、功能及要求。
（2）准备施工所需材料、设备、工具等。
（3）编制施工方案，明确施工工艺、质量要求、安全措施等。
2. 施工工艺（1）管道安装：按照设计要求，采用合适的方式安装给排水管道，确保管道的平整、牢固、严密。
（2）阀门安装：选择合适的阀门，按照规范要求进行安装，确保阀门的启闭灵活、严密。
（3）器具安装：根据设计要求，安装各类给排水器具，如水龙头、马桶、洗衣机等，确保安装位置准确、牢固。
（4）管道试压：安装完成后，对给排水管道进行试压，确保管道无渗漏。
（5）系统冲洗：试压合格后，对给排水系统进行冲洗，清除管道内的杂质和污物。
3. 质量控制（1）材料检验：对进场材料进行严格检验，确保材料质量符合要求。
（2）施工过程检验：对施工过程进行监督检查，确保施工质量。
（3）隐蔽工程验收：对隐蔽工程进行验收，确保工程质量。
4. 安全措施（1）施工人员应穿戴好个人防护用品。
（2）高空作业应系好安全带，确保安全。
（3）施工现场应设置安全警示标志。
六、采暖施工方案1. 施工准备（1）熟悉设计图纸，了解采暖系统的组成、功能及要求。
给排水及采暖施工方案
给排水及采暖施工方案给排水及采暖施工方案一、工程概述本工程是对某住宅小区的给排水及采暖系统进行施工及改造，工程总建筑面积为XXXX平方米，包括住宅楼及公共配套设施，主要施工内容为给排水管网布置、设备安装及调试、采暖管网布置及设备安装、室内暖通设备安装等。
二、给排水方案1. 给水方案给水管网布置方案需满足建筑内各个房间的插水需求，采用PVC给水管，并按照正常用水的最大值进行设计。
给水管道通过地下管道布置，保证供水正常运行，设置检修井及阀门以便于维修和后期的检查操作。
2. 排水方案排水方案主要包括生活污水及雨水排放，采用PVC排水管，通过地下管道布置到室外污水处理站。
特别需要注意雨水排放的设计，合理布置雨水管，避免积水或跑冒滴漏现象。
三、采暖方案1. 采暖管网布置方案采暖管网布置方案需根据建筑结构及朝向进行合理设计，尽量使建筑内的每个房间都能得到充分的供暖。
建议采用地暖方式进行供暖，通过地下管道布置供暖管网，将热水供应到每个房间。
同时，设置调节阀和温度控制器，以便居民根据需要进行温度调节。
2. 采暖设备安装方案采暖设备安装方案包括锅炉、水泵、水箱等设备的安装。
锅炉的选择需根据建筑面积及供暖需求进行选型，配套的水泵和水箱需保证供暖系统的正常运行。
设备的安装要求符合相关标准，保证设备运行的安全性和可靠性。
四、室内暖通方案室内暖通方案主要包括风道布置、风机安装、风口设置等。
根据建筑结构及朝向进行合理布置，保证每个房间都能得到充分的通风和空气对流。
同时，要确保风机的运行安全和低噪音。
五、安全措施1. 工程施工期间必须严格按照相关安全规定进行操作，穿戴安全防护设备，保证施工人员的人身安全；2. 施工人员需具备相关的施工经验和技能，对设备规格和施工要求有深入的了解；3. 严格按照设计方案进行施工，确保设计要求的合理性和施工质量；4. 完工后对给排水及采暖系统进行全面排查和调试，保证设备的正常运行和安全性。
六、经济效益通过本次给排水及采暖施工方案的实施，可以提高小区的住宅及公共配套设施的水暖供应质量，改善居民的生活条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晋中万达广场项目给排水及采暖施工方案中国建筑一局（集团）有限公司二零一六年七月晋中万达广场项目给排水及采暖施工方案编制：审核：审批：中国建筑一局（集团）有限公司二零一六年七月目录一、施工依据 (1)1.1、施工图纸 (1)1.2、企业标准 (1)1.3、主要施工规范及规程 (1)1.4、采用的主要图集 (1)二、工程概况 (2)2.1、工程概况 (2)2.2、系统说明 (2)三、施工部署 (5)四、施工准备 (6)4.1、技术准备 (6)4.2、物资准备 (7)4.3、施工机具配备及劳动力安排: (8)五、主要施工方法及要求 (9)5.1、暖卫预留、预埋 (9)5.2、给水管道安装 (11)5.3、排水管道系统 (16)5.4、采暖系统 (20)5.5、设备安装 (23)5.6、管道、设备防腐与管道保温 (25)5.7、施工试验 (27)六、施工管理技术体系及质量目标，保证措施 (29)6.1、技术管理措施 (29)6.2、质量标准 (29)6.3、质量保证措施： (32)七、质量通病防止措施 (34)7.1、排水管道工程 (34)7.2、给水、采暖管道 (35)八、各种技术措施 (35)8.1、安全与文明施工措施 (35)8.2、现场消防、保卫措施 (38)8.3、雨季及冬季施工措施 (38)8.4、成品保护措施 (40)8.5、事故应急援救 (41)8.6、环境保护措施 (43)九、与业主、监理、施工单位之间的协调 (43)9.1、总包与业主的关系处理 (43)9.2、项目部与监理单位配合措施 (44)9.3、总包与分包方协调配合措施 (45)一、施工依据1.1、施工图纸关于给排水及采暖的施工全套图纸。
1.2、企业标准a单位工程施工组织总设计。
b工程及施工现场的实际情况。
c公司质量体系和施工组织设计控制程序文件。
1.3、主要施工规范及规程1.4、采用的主要图集二、工程概况2.1、工程概况本工程为晋中万达广场大商业，由地下一层和地上五层组成，地下一层为设备用房。
一到五层均为商业楼。
结构形式为：框架—剪力墙。
总建筑面积为116316.14平米。
建筑高度为23.94米。
2.2、系统说明2.2.1 给水系统：a.水源：本工程供水水源为市政供水，水质符合现行国家标准《生活饮用水卫生标准》的要求。
供水压力为0.18MPa。
b．生活给水系统:本项目给水系统分市政直供和水箱＋变频加压供水联合供水，地下一层及管廊区域为市政直供，地上一至五层为水箱＋变频加压供水。
地下一层及管廊区域为市政直供，下行上给，地上一至五层为水箱＋变频加压供水，下行上给。
本项目最高日生活用水量3265m3/d，最大时用水量427m3/h.大商业地上给水设计压力为0.45 MPa。
c.用水计量1、超市、商管物业分别单独向自来水公司缴费；未单独立户的商业用水均由商管物业系统供给，各用户单设水表计量。
所有商管物业公共区域的用水(包括所有卫生间、垃圾房、污水处理间、室内外绿化及冲洗点、消防水池、消防水箱、冷却塔、制冷机房、换热站等)均设置水表计量。
2、消防水池、给水水箱的补水，根据当地相关部门要求在室外设置水表井，按业态分别设置水表。
3、制冷机房及热力站补水，污水间、垃圾房、空调机房拖布池的给水，均引至各自业态的给水系统，并在引入管上设水表。
商管物业用房有热水系统，主要用于商管淋浴用水。
热水采用太阳能热水系统，太阳能热水系统提供总供应热水的10%以上，其余部分用辅助电加热系统。
2.2.2 排水系统：1、最高日排水量为2612m³/d2、最大时排水量为341.6 m³/d3、排放体制：采用污废水合流制排水系统，室内±0.00以上污水重力自流排入室外排水管网，±0.00以下污水通过潜污泵提升排入小市政排水管道。
4、公共卫生间采用带专用通气立管的排水系统，结合通气管与污水立管根据计算排水量每层或隔层相连，立管与横支管的连接配件为90°顺水三通或四通。
室内步行街屋面为上人屋面，通气管应高于屋面面层2m。
其他屋面为疏散检修屋面(非经常有人停留)，通气管顶端风帽高出完成屋面0.8m与附近排气道标高协调一致。
其他屋面为疏散检修屋面(非经常有人停留)，通气管顶端风帽高出完成屋面0.8m与附近排气道标高协调一致。
5、裙房屋面为疏散检修屋面(非经常有人停留)，通气管顶端风帽高出完成屋面0.8m与附近排气道标高协调一致。
6、地下室内集水坑潜污泵靠电接点浮球开关自动控制，设置水位指示装置；污水泵、雨水泵及设备房潜污泵均应有不间断的动力供应。
7、地下室消防电梯旁设置有效容积不小于2m³的集水井，排除消防水，其潜水泵排水量不小于10L/S；所有电梯基坑（含普通电梯基坑及电动扶梯基坑）均设置集水坑及潜污泵。
8、餐饮排水隔油：餐厅厨房及备餐间含油废水先经地上式隔油器一次隔油后，再经污水处理间的隔油器二次隔油处理后方可排入市政污水管网。
9、地下室内集水坑采用钢筋混凝土制，钢制盖板（地下车库集水坑周边应加不锈钢护栏），污水集水坑设置密闭井盖，并设通气管；商铺及各卫生间污水集水坑（池）在坑内进水口处设一道格栅。
所有集水坑内均设置污水提升泵及自耦装置，污水提升泵两台，潜污泵靠电接点浮球开关自动控制，设置水位指示装置，超高水位报警。
10、厨房采用全铜地漏、空调机房塑料地漏（配铸铁盖）、地下车库为铸铁铜盖地漏，水封大于5CM。
卫生间地漏采用专用防臭地漏。
11、所有排水沟箅子均采用不锈钢材质。
2.2.3雨水系统：本项目的雨水系统采用内排式雨水系统，采用的雨水系统为虹吸雨水系统，在屋面预埋不锈钢虹吸雨水斗，屋面雨水经由虹吸雨水斗及立管排至室外小市政系统，雨水管采用PE管，熔接。
1、室外雨水设计重现期为3年，室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管；室外地面及渗水砖、地面及绿植区雨水，通过土壤下渗补充涵养地下水源,且室外步行街设置雨水沟排除步行街雨水，与其他雨水一起排至市政雨水管网。
2、在室外设置雨水收集池，分区域收集大商业屋面雨水，经初期弃流、沉淀处理后贮存雨水，用于室外广场地面浇洒及绿化灌溉。
雨水收集池容量为3日室外绿化浇洒量（每日40m³）3部分（弃流、沉淀和清水池），清水池容积按25%日用水量计，即为30m³在室外预留雨水收集池位置，具体设计由专业厂家二次深化完成。
4、裙房屋面雨水采用虹吸排水系统，屋面雨水的设计重现期取10年，设计降雨历时5min，屋面雨水排水工程与溢流设施的总排水能力为重现期50年的雨水量。
雨水溢流天沟高出普通天沟100mm。
5、车库坡道设置排水明沟拦截雨水，坡道、开敞等部位的雨水排水，雨水量均按重现期50年计算。
6、商业入口雨蓬及员工入口雨蓬等有雨篷雨水均做有组织排放。
7、裙房屋面的虹吸雨水不排至室外步行街。
雨水悬吊管不穿越影院观众厅。
2.2.4 采暖系统散热器系统1、地下设备用房及屋面水箱间设散热器采暖系统。
2、采暖干管上设置热计量装置，包含手动调节阀、过滤器、热量表等。
3、采暖系统采用变频补水定压设备为系统稳压。
按照高低区分别设置。
定压设备设置在地下一层换热站内。
4、散热器型号为：钢制散热器，散热器总高度760mm，接管中心距682mm，宽152mm,片距60mm。
标准散热量176W/片。
85/60℃下的散热量120W/片.散热器外表面刷白色非金属涂料。
散热器工作压力0.6MPa。
每组均并设恒温阀及手动跑风放气。
5、采暖金属管道的低区工作压力0.6MPa。
6、非采暖季对供热系统实施充水保养。
地板采暖系统1、室内步行街一层公共区域设低温热水地板辐射采暖系统，热源来自商管物业换热站空调热水系统，地暖干管位于地下一层。
2、屋顶膨胀水箱间采用电暖气采暖。
三、施工部署3.1为了圆满完成此项任务，公司选择具有丰富施工经验的专业人员，组建了晋中万达广场工程项目管理班子，建立以项目经理为主的施工管理系统和项目技术负责人为主的技术管理系统，建立各项各级责任制，做好施工前的各项组织落实，以保证工程质量。
3.2根据施工过程分三个施工阶段：主体结构施工预留孔洞及预埋件阶段、管道及设备安装阶段、试运行及设备调试阶段。
3.2.1主体结构施工预留孔洞及预埋件阶段：配合土建，做好管道穿越墙壁及楼板等结构的预留孔洞，预埋套管工作，施工中采取与土建跟班作业，专人看守维护。
3.2.2管道及设备安装阶段：在土建专业提供相应的条件后，并且在BIM图纸在相关的单位及专业进行签确后，在地下室管线的复杂区域做一个综合管网的样板段，样板段的施工严格按照BIM图纸的排布进行，验收合格后，按此标准进行大面积施工。
管道安装时，首先进行排水管道的安装，重点保证这些管道的坡度符合设计和规范要求；其次进行给水管道、采暖管道的安装。
在管道的强度严密性试验进行之后，开始进行设备的安装，设备配管结束以后，开始进行各系统的调试、试运行及验收。
本工程安装工程量较大，时间上紧迫，交叉作业多，必要时采取24小时连续作业。
在本工程中，给排水设备的安装工程量较大，必要时可以采取独立的设备安装施工班组进行施工作业，设备安装时按照施工顺序进行施工：设备基础验收→设备开箱检查→设备就位→干管安装→支管安装→管道试压冲洗→支管与设备碰头。
3.2.3调试阶段：严格按照设计及验收规范要求作好各种管道及设备调试。
调试全部合格后应把所有的手续及资料整理完毕，签字齐全统一归档。
3.3施工进度安排：服从土建总体施工进度安排，详见土建工程施工进度计划表。
按项目部统筹计划，组织施工坚持周计划，月整理，落实实施，组织到人。
3.4专业项目做到与土建施工密切配合，做到施工中采取穿插作业，凡有条件必上，无条件创造条件也要上，做到不拖欠部位不颠倒工序。
3.5 组织材料设备进场，按时、按规定对材料、设备验收检查。
3.6交叉配合的原则：各工种本着小管道让大管道的原则，给水管让排水管、风管，其它给水、热水、回水及消防管交叉时，管径小的让管径大的，压力管道让非压力管道。
尽力避免水管、电管的上下安装，优化布置、确定和调整本工程所有管路走向及支架位置。
3.7重点安装部位，设备、大口径管道必须采取有利的安全措施，要有安全交底，专业起重人员配合，才能保证设备安全性和准确性。
四、施工准备4.1、技术准备a组织有关专业技术人员，熟悉、审查施工图纸，了解设计意图，然后与其它专业工长进行图纸会审，进行记录。
参加建设单位主持的，设计单位、监理单位和施工单位参加的设计交底，将图纸审查、会审中发现的问题在设计交底中明确。
参加公司技术质检处组织的方案研讨，确定本专业的主要项目施工方法，编制专业施工组织设计及分项工程施工技术交底，然后由技术负责人向工长进行施工组织设计交底，施工前，工长应向施工操作人员进行分项工程施工技术交底，并组织参施人员进行相关规范、标准和法规性技术文件的学习。
