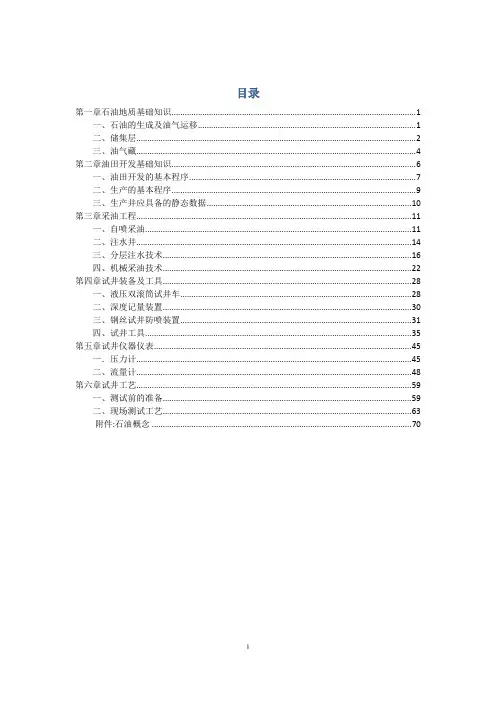

目录第一章石油地质基础知识 (1)一、石油的生成及油气运移 (1)二、储集层 (2)三、油气藏 (4)第二章油田开发基础知识 (6)一、油田开发的基本程序 (7)二、生产的基本程序 (9)三、生产井应具备的静态数据 (10)第三章采油工程 (11)一、自喷采油 (11)二、注水井 (14)三、分层注水技术 (16)四、机械采油技术 (22)第四章试井装备及工具 (28)一、液压双滚筒试井车 (28)二、深度记量装置 (30)三、钢丝试井防喷装置 (31)四、试井工具 (35)第五章试井仪器仪表 (45)一．压力计 (45)二、流量计 (48)第六章试井工艺 (59)一、测试前的准备 (59)二、现场测试工艺 (63)附件:石油概念 (70)第一章石油地质基础知识一、石油的生成及油气运移1、 石油：由各种碳氢化合物混合而成的一种油状液体。

2、 石油天然气的生成① 油气是由有机物质在适当的地质环境下，经生物化学和物理化学作用生成的，有机物质是指生活在地区上的生物的遗体。

能够生成油的生物很多，动物优于植物，低等生物优于高等生物。

因为低等生物繁殖力极强，数量很多，多为水生物，死亡后容易被保存。

② 油气生成的条件a 、要使大量的有机物质沉积保存下来，需要生物的大量繁殖，周围缺氧还原的条件。

如：浅海区、海湾、深湖、内陆湖-半深湖区，有机质不断堆积，并处于还原环境，地壳必须长期稳定下降，堆积的沉积物不断被新的新的沉积物覆盖。

b 、有机质转化成石油是一个复杂的生物化学和物理化学作用的过程，影响因素有细菌作用、温度作用、压力作用、催化剂作用等。

细菌作用：在还原环境里，细菌能分解沉积物里的有机物质而产生沥青质。

温度作用：沉积物埋藏深度的增加使温度升高，有机物质在地热作用下变成烃类。

压力作用：埋藏深度的增加，地壳不断下降，压力升高可促使有机质向石油转化。

催化剂作用：粘土作为催化剂能加速有机质转化。

③ 生油过程a 、初期生气阶段：沉积物埋藏不深，细菌发育分解有机质生成气。

试井知识一、基本概念[/size][size=14pt]1、试井：以渗流力学为基础，以各种测试仪表为手段，通过对油、水井生产动态的测试来研究油层各种物理参数和生产能力，为加深对油层的认识、制定合理的油田开发和措施而提供依据的方法。

[/size][size=14pt]2、地静压力：由上覆地层重量造成的压力。

3、原始地层压力：在油层未开采前，从探井中测得的油层中部压力平稳压力。

表示地层自然能量的大小。

取决于所处油层的构造部位和埋深。

4、静水柱压力：井口到油层中部的水柱压力叫静水柱压力。

H*γs/100[/size][size=14pt]5、压力系数：ap=100Pi/Hγs(油层中部压力与静水柱在油层中部产生的压力的比值ap=Pi /(H/100))。

反映了原始油层压力与埋深的关系，表示井深增加时的压力增加值。

压力系数一般在0.8—1.2间，〉1.2叫高压异常，低于0.8叫低压异常。

Pi =apHγs/100.6、压力系统（水动力系统）：指油田在垂直方向和水平方向具有流动连续性的范围。

判断压力系统的方法：1）压力梯度曲线：同一压力系统，压力梯度曲线只有一条，如每口井的压力梯度曲线重合，认为是同一压力系统。

2）油层的物性、温度梯度的变化、压力恢复资料等一些特征资料综合判断。

7、流压：油井正常生产时，所测得的油层中部压力叫流压。

8、静压：关井后，待压力恢复到稳定状态时，所测得油层中部压力。

也叫“静止压力”或“目前地层压力”。

9、流压梯度：正常生产时，每米（或100米）液柱所产生的压力叫流压梯度。

单位：MPa/m(MPa/100m)。

油井见水后增大。

10、静压梯度：关井后，待压力恢复到稳定状态时，每米（或100米）液柱所产生的压力叫静压梯度。

单位：MPa/m(MPa/100m)。

11、地层系数：油层的有效渗透率和有效厚度的乘积。

Kh 单位(μm2·m)12、流动系数：表示流体在油层中流动难易程度的参数。

等于地层系数和原油粘度的比值。

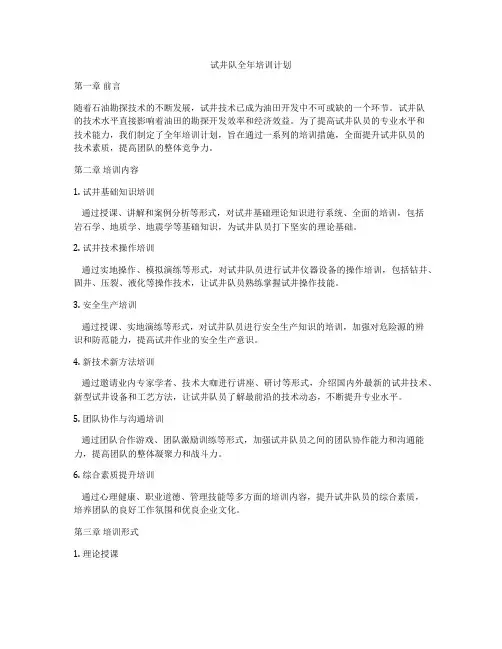

试井队全年培训计划第一章前言随着石油勘探技术的不断发展，试井技术已成为油田开发中不可或缺的一个环节。

试井队的技术水平直接影响着油田的勘探开发效率和经济效益。

为了提高试井队员的专业水平和技术能力，我们制定了全年培训计划，旨在通过一系列的培训措施，全面提升试井队员的技术素质，提高团队的整体竞争力。

第二章培训内容1. 试井基础知识培训通过授课、讲解和案例分析等形式，对试井基础理论知识进行系统、全面的培训，包括岩石学、地质学、地震学等基础知识，为试井队员打下坚实的理论基础。

2. 试井技术操作培训通过实地操作、模拟演练等形式，对试井队员进行试井仪器设备的操作培训，包括钻井、固井、压裂、液化等操作技术，让试井队员熟练掌握试井操作技能。

3. 安全生产培训通过授课、实地演练等形式，对试井队员进行安全生产知识的培训，加强对危险源的辨识和防范能力，提高试井作业的安全生产意识。

4. 新技术新方法培训通过邀请业内专家学者、技术大咖进行讲座、研讨等形式，介绍国内外最新的试井技术、新型试井设备和工艺方法，让试井队员了解最前沿的技术动态，不断提升专业水平。

5. 团队协作与沟通培训通过团队合作游戏、团队激励训练等形式，加强试井队员之间的团队协作能力和沟通能力，提高团队的整体凝聚力和战斗力。

6. 综合素质提升培训通过心理健康、职业道德、管理技能等多方面的培训内容，提升试井队员的综合素质，培养团队的良好工作氛围和优良企业文化。

第三章培训形式1. 理论授课由专业教师和业内专家进行系统、全面的理论知识授课，帮助试井队员打下扎实的理论基础。

2. 实践操作利用实地场地、模拟试验等形式，对试井队员进行试井设备操作技能的实际操作训练，提高试井队员的实际操作能力。

3. 案例分析结合实际工作案例，进行案例分析和讨论，帮助试井队员了解实际工作中的困难和挑战，提升解决实际问题的能力。

4. 讲座研讨邀请业内专家学者、技术大咖进行讲座、研讨，介绍国内外最新的试井技术、新型试井设备和工艺方法，为试井队员提供专业的技术指导。

*试井：试井是一种以渗流力学理论为基础，以各种测试仪表为手段，通过通过对油气井或水井生产动态的测试来研究油气水层和测试井的各种物理参数，生产能力，以及油气水层之间的连通关系的方法。

*不稳定试井：通过改变测试井的产量，并测量由此引起的井底压力随时间的变化。

这种试井方法称为不稳定试井。

*井筒储集效应：指油井刚开井或关井时，由于原油具有压缩性等原因，使得地面产量与地下产量并不相等。

这种现象称为井筒储集效应。

井筒储集系数：用来描述井筒储集效应的强弱程度，即井筒靠其中原油的压缩等原因储存原油或靠释放井筒中压缩原油的弹性能量等原因排出原油的能力，用C表示，*表皮效应：由于钻井液的侵入，射开不完善，增产措施见效等原因使得在井筒附近的一个环状区域的渗透率和油层渗透率不同，当地层流体流经此区域是会产生一个附加压力降，这种现象称为表皮效应。

*表皮系数：它是无量纲附加压降，用来表征一口井表皮效应的性质和严重程度。

*平面径向流动、无限作用径向流动平面径向流动：地层中的原油（或水）从井的四面八方沿水平面的半径方向流向井筒平面径向流动在“地层是无限大的”这一假定下得出的结论，所以还称为“无限作用径向流动”*什么是井间干扰？其目的是什么？它是在一口（或数口）井上改变工作制度（称为“激动”），以使油层中压力发生变化，在另外一口（或数口）井下入高精度的压力计测量压力的变化。

目的：从观测井是否能接收到由于激动井的激动所造成的压力变化来判断它们之间是否连通，如果连通，由观测井接受到压力干扰讯号的时间及其他资料计算油层的参数如导压系数等。

*为什么井间干扰试井必须使用高精度压力计？由于激动井的激动，在观测井中造成的压力干扰数值是很小的，特别是在地层导压系数小、井距大的情况下更是如此*用无量纲来讨论问题的好处：1使关系式变得简单便于推导记忆和应用2导出的关系式不受单位制的制约，使用更为方便3使得在某种前提下的讨论具有普遍意义*现代试井解释的特点：1运用了系统分析的方法2建立双对数分析的方法确立早期资料解释从试井资料总体上分析研究3完善了常规试井解释方法，提高半对数曲线分析的可靠性4引用了直角坐标图5可解释各种不稳定试井资料6整个解释过程是一个“边解释边检验”的过程。

试井实际操作教学讲义目录第一章试井的概述第一节试井的概念及分类1、试井的概念二、试井大体测试方式和类型第二节试井技术的发展及应用概况1、硬件方面二、试井理论方面3、试井软件开发与利用情况第三节试井技术现状及发展趋势一、井下试井仪器现状二、试井工艺现状3、试井理论现状4、试井技术发展趋势第二章常见井上事故处置1、几种常见事故的预防2、常见事故处置第三章试井现场操作规范1、生产安全规范2、通用生产前准备3、操作规范第四章试井资料的验收和分析1、分析理论简述2、试井资料的验收第五章试井基础理论第一节试井设计一、稳定试井设计二、不稳定试井设计一、试井目的二、试井方式选择3、测试井大体资料4、设计计算五、试井设计实施要求六、测试资料和分析要求第二节稳定试井分析一、稳定试井原理和测试方式一、原理二、测试方式二、试井曲线一、概念二、绘制试井曲线时地层压力的处置3、指示曲线类型三、单相流稳定试井分析一、线性产能方程及其肯定二、指数式产能方程及其肯定3、二项式产能方程及其肯定4、单相流稳定试井资料解释四、油气两相流稳定试井分析方式一、地层压力低于饱和压力（p r<p b）时的稳定试井分析方式二、p wf≤p b（p r＞p b）时的稳定试井分析方式第三节不稳定试井的原理和有关概念一、不稳定试井分析一、数学模型和大体方程2、试井分析中的有关概念二、常规试井分析方式一、压降试井二、压力恢复试井三、图版拟合解释方式一、图版概念和拟合原理2、解释图版及其应用四、不稳定试井资料解释一、诊断曲线和特征直线二、压降试井分析3、压力恢复试井分析第六章现代试井解释方式第一节、试井目的第二节、试井解释方式第三节、试井解释模型（一）内边界条件（二）油藏大体特性一、均质二、双重孔隙3、双渗4、复合油藏（三）外边界条件一、不渗透边界二、定压边界第四节、试井资料的分析方式（一）样板曲线分析的大体原理一、双对数曲线的大体形态二、初期试井资料分析（1）具有井筒续流的双对数曲线（2）具有高传导性垂直裂痕的双对数曲线（3）具有低传导性垂直裂痕的双对数曲线3、如何用双对数匹配法求地层参数（二）标准曲线分析法的程序（三）试井解释模型的诊断（四）地层参数计算一、无穷均质地层的参数计算（1）双对数分析法（2）HONER分析法（3）MDH分析法（4）关于△p计算的一点说明二、双重孔隙介质地层参数解释（1）标准曲线解释法（2）HONER分析法3、均质，双孔隙介质地及多层油藏的区别第五节、试井资料解释的校验一、一致性查验二、靠得住性查验3、历史拟合查验第六节、压力导数标准曲线法一、方式大体原理二、不同地层条件下压力导数的双对数曲线形状3、利用压力导数双对数曲线进行标准曲线匹配第七节、实例第八节、试井设计及要求第七章试井用仪器仪表第一节试井仪器仪表计量基础知识一、计量与计量管理工作二、计量法律保证3、计量技术保证4、计量单位与单位制五、测量误差六、误差合成7、测量系统第二节试井仪器仪表电子技术基础一、试井仪器电工基础初步二、试井仪器电子基础初步3、单片机初步4、传感器五、电池第三节井下压力测试仪器一、弹簧管式井下压力计二、弹簧柱塞式井下压力计3、电子式井下压力计第四节井下流量测试仪器一、浮子式电子流量计二、涡轮式井下流量计3、超声波式井下流量计第五节地面试井测试仪器一、ＣＪ－１型双频道回声井深测试仪二、ZJY-2型液面自动监测仪3、金时－３＋型抽油井综合测试仪第一章试井的概述第一节试井的概念一、试井的概念试井是以渗流力学为基础，以井底压力、温度和流量的测量为手腕，研究油田的地质及工程问题。

试井培训教材测试397口井,测试工艺成功率90%。

该技术的应用有利于进一步提高注水合格率。

利用电缆携带专用投捞工具将测压堵塞器投入偏心配水器偏孔内，测出封隔层段内的压力变化，进而判断该测试层段是否密封，如密封则可测出分层静压资料。

偏心注水井验封测压技术压力量程：0-40MPa压力精度：±0.1%F ·S仪器外径：φ20mm 工艺：技术指标：效果：注水井低启动排量电子储存式流量计研制该项目是针对低渗、低配注水井流量调配困难的问题而开展研究的，主要解决现场上电子流量计存在的“量程不符”的问题，尤其是低渗、低配注井流量计“超下量程”问题，这是油田目前急需解决的一个问题。

通过半年的攻关，现已完成流量计结构设计，井下控制电路设计及地面数据处理软件的编制，组装、调试完三支流量计，目前已经完成压力、流量标定。

技术指标测量范围:1-80m³/d耐压:40MPa耐温:85℃仪器精度:±2%仪器外径:Ф44mm低启动排量存储式电子流量计特点①在结构设计上，由于采用了特殊的结构设计和先进的位移传感器技术，使得该流量计有较低的启动排量，并同时兼顾上限排量；在电路设计上，采用了先进的井下电路控制的单片机技术，在数据通讯和处理上，应用先进的编程技术，编制了相应的软件，使得该流量计在保证测量范围足够宽的情况下，又保证了在下限和上限都有很高的测试精度；②在测试参数上，实现了压力和流量同步测试；③在测试方法上，采用了集流点测，极大地降低了被测液体的漏失量。

认识①该新型流量计的研制成功，从根本上改变了原电子流量计测量部分的结构，打破了原流量计研制的传统作法，在流量计研制上取得了重大技术突破。

②该新型流量计的研制成功，不但解决了原浮子流量计启动排量高，流量计“量程不符”的问题，而且可提高测试精度，确保资料准确可靠，提高目前测试调配队伍的技术装备水平。

仪器下井坐封后，测试密封段上的两个传压孔分别对应两个层段的油层，通过“开-控-开”进行验封。

油井二流量试井技术试验应用油井二流量试井技术试验应用情况总结中国石油天然气股份有限公司长庆油田分公司超一项目部2011年12月目录一、概述二、二流量试井技术三、现场试验研究的理论依据四、完成的工作量和做法五、现场试验情况六、典型井例分析七、结论与认识一、概述1前言超一项目部作业区是一超低渗透砂岩油田，储层物性差、渗透率低，孔隙度多在10%左右、渗透率多为几个毫达西，甚至还有不少油藏低于1个毫达西的。

由试采资料分析，大部分井需压裂投产，采用机抽方式，单井产能低，具有低渗、低产、低压，储层物性较差，层内和层间非均质性强，压力恢复速度慢等特点。

此类油田在动态监测工作中（1）常规压力测试用时很长，大大增加了测试工作量，而且明显影响产量；由于机杆泵的限制无法直接下测试仪器测试。

（2）油井起泵测压导致早期恢复资料缺失，很难取得完整的测试资料，无法诊断径向流数据点，使得测试数据很难处理解释，或者造成地层参数解释不准确；（3）对于下管柱联作测试仪器，井下关井精细测压的方式，不仅存在关井测试时间长，而且增加了管杆泵起下作业过程，加大了工作量，抬高了成本，有时井下开关失效起不到井下关井减少续流的作用。

超低渗储层是超一项目部未来储量接替的主要储层，从发展趋势来看，需要有一套适应超低渗储层长期开发的配套动态监测技术。

2、需要解决的关键技术超低渗透油藏二流量测试工艺技术现场试验研究关键（1）以不关井不停产、缩短测试时间为出发点，不仅解决开发测试影响油井正常生产这个矛盾，而且要准确地获得超低渗透油田的地层压力、地层参数，认识油藏储层类型、渗流特征和储层污染程度，验证构造及工艺措施效果，为编制低渗透油藏开发方案，合理配产以及进行选井选层等方面提供可靠依据。

（2）针对超低渗透油藏的特点，形成超低渗透油田油藏的开发测试配套技术，以利于提高油田的开发效果，使难动用储量得以科学经济开发。

实现油田的持续稳产和发展。

二、二流量试井工艺技术方法油井二流量测试技术以低渗透油藏低速非达西渗流机理等理论为基础，以交流变频调速器和液面自动监测仪为技术手段，通过不停抽连续测量抽油井改变工作制度前、后油井环空液面恢复（或下降）随时间变化的不稳定变化资料。
