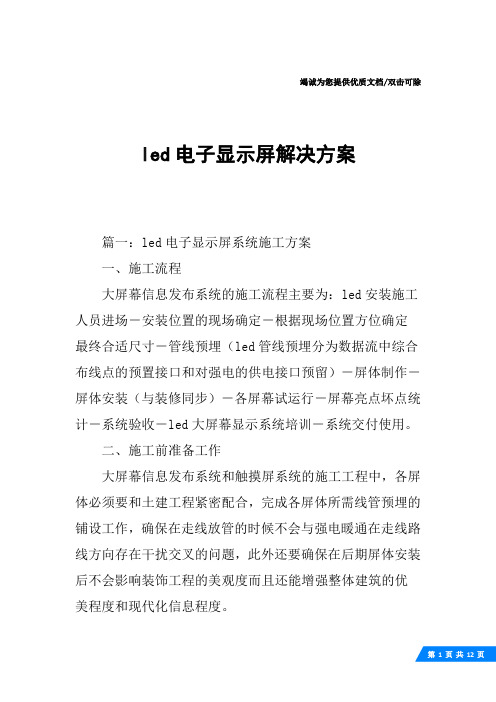

竭诚为您提供优质文档/双击可除led电子显示屏解决方案篇一：led电子显示屏系统施工方案一、施工流程大屏幕信息发布系统的施工流程主要为：led安装施工人员进场－安装位置的现场确定－根据现场位置方位确定最终合适尺寸－管线预埋（led管线预埋分为数据流中综合布线点的预置接口和对强电的供电接口预留）－屏体制作－屏体安装（与装修同步）－各屏幕试运行－屏幕亮点坏点统计－系统验收－led大屏幕显示系统培训－系统交付使用。
二、施工前准备工作大屏幕信息发布系统和触摸屏系统的施工工程中，各屏体必须要和土建工程紧密配合，完成各屏体所需线管预埋的铺设工作，确保在走线放管的时候不会与强电暖通在走线路线方向存在干扰交叉的问题，此外还要确保在后期屏体安装后不会影响装饰工程的美观度而且还能增强整体建筑的优美程度和现代化信息程度。
其次，由于装修工程直接影响各屏体的实际安装，因此需要业主协调好装修工程的装修时间，协调装修工程和屏体工程进度。
在整个施工过程中，都存在着和各施工单位不可预见的协调关系，也存在着一些不可抗的因素。
事件一旦发生，我们就需要通过业主或甲方监理按照实际情况进行各方面的协调工作。
三、施工要点及注意事项大屏幕信息发布系统的信息接口都是通过标准的网络Rj45口进行联网，针对重庆市帝景摩尔led大屏工程的具体组网方式可以分为以下两种：大屏幕通过预先留置的综合布线点进行组网，此种方式对事先的管线预埋要求不高，只要综合布线系统根据led安装位置作好预留即可。
大屏幕不是通过大楼综合布线点进行组网，而是通过其内部小网络进行的组网模式，在这种情况下，大屏幕系统可以通过光纤来进行信号的传输，在屏体安装后方进行光电转换即可实现数据信息流。
此外大屏幕信息发布系统需要就地有强电供应，在管线预埋阶段一定要事先同强电专业提出要求，因为往往这种垮专业的配合小细节上，会成为施工上的“灰色地带”。
四、管线施工与土建密切配合，并及时作好管口封堵，以防杂物进入堵塞管子。
大屏幕显示解决方大屏幕显示解决方案一、大屏幕显示系统设计概述1需求分析大屏幕显示系统一般由大屏幕拼接墙、图像处理系统及控制系统组成。
大屏幕拼接墙由投影箱体、投影机、专业背投玻璃屏等；图像处理系统包括多屏拼接处理器、媒体矩阵、分配器及线缆；控制系统包括大屏幕控制系统软件及整个系统的控制。
针对当前的市场需求，大屏幕显示系统主要从以下几个方面考虑：1、投影机的选用为满足大屏幕显示系统对投影机提出了高可靠性要求，需要满足在重要场合、处理重大事件时确保不黑屏；设备在设计时必须采用高可靠性措施以降低系统故障概率和有关影响正常运行的随机性的要求。
一般选用的投影机应具有如下特点：极佳的可靠性。
具有可靠光源及电源、图像处理、高亮度输出、高可靠性等普通投影机无法比拟的优势，确保在重要场合不黑屏。
专用大屏幕背投影机。
采用大屏幕背投影专用投影机，具有大屏幕专用投影机的全部控制和参数调节功能。
具有内置图像处理器，可直通显示视频和RGB信号。
优质的图像重现。
投影机利用科学的结构、光学、电子设计，避免了一般投影机投射屏幕造成对图像、对比度、色彩等的影响，能够获得更优质的图像质量。
2、屏幕的选用一般大屏幕面积巨大，屏幕的变形及视角也成为关注的焦点。
大屏幕显示系统虽然放置与室内，而室内的温度控制能够利用空调设备加以掌控，可环境湿度的控制却比较困难。
因此不同的环境将配备不同特性的屏幕。
如今，玻璃屏幕的使用已成为大屏幕发展的趋势。
另外，具有良好的视角范围，对于大屏幕显示系统来说垂直视角具有宽阔的范围是相当重要的。
3、箱体的选用大屏幕拼接墙共由数个乃是数十个投影单元构成，因此需要采用高精度的加工技术确保每个投影单元完全一致，为高精度的拼接打好了基础。
同时单元可经受7级烈度的震动，这样，在获得更佳视角的同时也使整个大屏幕的机械结构更加稳固。
4、控制系统的选用如此庞大的拼接规模，如此多的投影单元和设备如没有一套功能强大的智能控制系统是无法想象的。
大屏幕解决方案
《大屏幕解决方案：为您的视觉体验带来全新升级》
随着科技的发展，大屏幕已经成为我们生活中不可或缺的一部分。
在家庭娱乐、商务展示、教育培训等领域，大屏幕都扮演着重要的角色。
然而，使用大屏幕时也会遇到一些问题，如画质不清晰、投影距离有限、安装复杂等。
为解决这些问题，我们需要寻找合适的大屏幕解决方案。
首先，选择适合的显示设备是解决大屏幕问题的关键。
在这个领域中，LED大屏幕是一种非常受欢迎的解决方案，因为它可以提供高分辨率的图像、高亮度的显示效果和更广泛的观赏角度。
与传统的投影设备不同，LED大屏幕还不受环境光线的影响，可以在明亮的环境下展现出清晰的画面，并且寿命更长、维护更方便。
其次，选择合适的投影距离也是解决大屏幕问题的重要因素。
一般来说，投影距离越短，大屏幕的安装和使用就越方便。
最新的投影技术可以实现短焦投影，即使在较狭窄的空间中也可以获得大尺寸的显示效果。
此外，大屏幕解决方案还需要考虑安装和维护的便利性。
一些先进的大屏幕解决方案采用模块化设计，可以更快速、更方便地安装和拆卸。
对于长期使用的大屏幕，也需要考虑其维护成本和周期，选择易维护的设备可以降低使用成本。
综上所述，选择合适的大屏幕解决方案可以极大地提升视觉体
验，无论是在家庭娱乐还是商务展示中。
因此，在购买大屏幕设备时，应该考虑到其显示效果、投影距离和便利性等因素，以选择最合适的解决方案，为您的视觉体验带来全新升级。
大屏拼接显示系统解决方案本系统提供给用户一个大屏幕拼接显示，主要满足电脑信号与视频信号的高亮度、高清晰度的显示效果，实现多路电脑信号与视频信号的同时显示及图像叠加的效果，并通过智能中央控制系统，对整个系统环境进行集中控制，实现人性化的人机交互。
系统组成根据我司以往的设计经验及用户需求，本系统主要分为以下三部分：·智能中央控制系统；·大屏拼接显示系统；·RGB矩阵切换系统；系统结构图系统功能CRESTRON智能中央控制系统1、拼接显示系统的控制我们采用快思聪最新二系列控制主机PRO2，它的心脏是突破性的2-系列引擎，基于新的257MIPS，32位摩托罗拉 ColdFire处理器。
通过PRO2控制主机的RS-232控制口对图形拼接控制器进行控制，运用灵活可靠的软件编程，可以调用图形拼接控制器预先设置好的模式，实现1×1、1×2、2×2至4×2等图像的拼接显示以及计算机图像、视频图像的叠加等，满足用户各种形式的显示效果；同时配备一台专门的控制PC，实现对图形控制器的全面控制。
2、矩阵切换的控制在矩阵切换的控制上，我们同样通过控制主机PRO2的RS-232控制口对矩阵进行控制。
可以方便、快捷地实现信号的切换，减少人工操作的复杂性与单一性，避免操作上的失误，并且可以实现一键多切及联动的切换功能，完成手动操作无法实现的功能。
3、灯光及设备电源的控制日光灯与设备电源我们通过8路的强电控制器CNPCI-8来完成；可调灯光我们通过4路调光器CLI-220N-4实现4路灯光的无级调节；将CNPCI-8与CLI-220N-4与控制主机PRO2联系起来，运用软件编程让各种灯光模式得到实现，还能实现对电源开关的安全操作，避免手动误操作而带来的设备损伤。
4、定制的控制界面在控制界面方面，我们配置一台6.4″有线彩色触摸屏TPS-3000，能够在显示幕上显示高质量的画面与图形，备有64,000色彩的Isys处理器，呈现出令人赞赏的高亮度与高清晰度的图形。
大屏幕显示系统方案引言大屏幕显示系统被广泛应用于各个行业和领域，包括会议室、控制中心、电视墙、展览等。
该系统通过将多个屏幕组合起来形成一个大屏幕，提供更广阔的视野和更高的信息展示能力。
本文将探讨设计和实施一个高效、可靠的大屏幕显示系统方案的关键要素和步骤。
系统需求分析在设计大屏幕显示系统之前，首先需要对系统的需求进行详细分析，包括但不限于以下几个方面：1. 视频源确定大屏幕显示系统需要显示的内容，如电视节目、监控画面、会议演示等。
根据实际需求选择合适的视频源，并确保系统能够接入和显示这些视频源。
2. 分辨率和屏幕布局确定大屏幕显示系统的分辨率和屏幕布局，以最大程度地满足信息展示的需求。
根据实际场景和视觉效果要求，选择合适的屏幕数量和布局方式，如横向排列、纵向排列或网格布局。
3. 控制方式确定大屏幕显示系统的控制方式，包括但不限于物理按键、遥控器、手机App 等。
根据实际需求选择合适的控制方式，并确保操作简便、灵活。
4. 多媒体支持确定大屏幕显示系统是否需要支持多种多媒体格式，如视频、图片、音频等。
根据实际需求选择合适的多媒体播放器，并确保系统能够流畅地播放和切换多种多媒体内容。
5. 远程管理和监控确定大屏幕显示系统是否需要支持远程管理和监控，以便及时调整系统配置、更新软件等。
根据实际需求选择合适的远程管理和监控工具，并确保系统能够稳定可靠地运行。
系统设计与实施1. 硬件选型根据系统需求和预算限制，选择合适的大屏幕显示设备，包括屏幕、处理器、存储器等。
确保设备具备足够的性能和扩展性，以满足未来的需求。
2. 系统架构设计大屏幕显示系统的整体架构，包括硬件和软件的层次结构。
在硬件层面，确定各个组件之间的连接方式和数据传输方式。
在软件层面，确定操作系统、驱动程序和应用程序的组合和配置。
3. 界面设计设计大屏幕显示系统的用户界面，包括主菜单、多媒体播放器、设置界面等。
确保界面直观、简洁、易于操作，并考虑不同用户的需求和习惯。

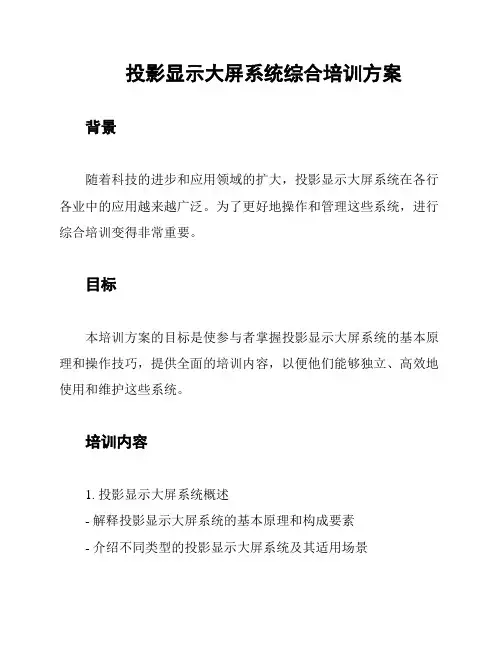

投影显示大屏系统综合培训方案背景随着科技的进步和应用领域的扩大，投影显示大屏系统在各行各业中的应用越来越广泛。
为了更好地操作和管理这些系统，进行综合培训变得非常重要。
目标本培训方案的目标是使参与者掌握投影显示大屏系统的基本原理和操作技巧，提供全面的培训内容，以便他们能够独立、高效地使用和维护这些系统。
培训内容1. 投影显示大屏系统概述- 解释投影显示大屏系统的基本原理和构成要素- 介绍不同类型的投影显示大屏系统及其适用场景2. 硬件设备与安装- 介绍所需的硬件设备和器材- 提供正确的安装和连接指导3. 软件操作与设置- 演示如何操作投影显示大屏系统软件，包括启动、关闭、切换和调整设置- 介绍不同的软件功能和配置选项4. 故障排除与维护- 提供常见故障排除方法和技巧- 解释常见维护任务，如灯泡更换和清洁5. 最佳实践和安全注意事项- 提供最佳实践指导，以获得最佳的投影显示效果- 强调安全使用投影显示大屏系统的重要性，并提供相关安全注意事项培训方法1. 线下培训- 提供面对面的培训课程，由资深讲师主讲- 通过演示和实践操作来加强参与者的理论和实践技能2. 在线培训- 提供互动式的在线培训课程- 通过视频教学和在线测验来传递培训内容培训评估参与者将参加培训结束后的考核，以确保他们对投影显示大屏系统的理解和技能掌握。
培训效果跟踪培训结束后，我们将跟踪参与者的使用反馈和绩效表现，以及系统维护和故障情况，以评估培训方案的有效性和改进。
执行计划1. 制定培训计划和教材2. 组织培训课程和场地3. 进行线下或在线培训4. 进行培训评估5. 跟踪培训效果我们相信，通过本培训方案，参与者将能够全面了解和掌握投影显示大屏系统的知识和技能，提高其工作效率和操作能力。
DLP大屏显示墙设计方案目录第一部分DLP大屏幕拼接显示系统 (1)1系统概 (1)1.1需求分析 (1)1.2设备选择标准 (2)1.3设计思路 (3)2系统组成 (4)3系统功能 (5)4系统显示模式 (7)5主要设备性能和指标 (10)5.1Visionpro® C-DGS60X2+显示单元 (10)5.2Digicom®1000＋多屏处理器系统·······························5.3VWAS大屏幕控制管理系统软件 (14)5.4信号切换矩阵和RGB接口 (17)5.4.1RGB矩阵器切换器 (17)5.4.2视频矩阵切换器 (18)5.4.3RGB接口 (19)第二部分DLP大屏幕PGM II中央控制系统 (20)1系统概述 (20)2系统功能 (20)3主要设备性能和指标 (20)3.1编程主控机CR-PGM II (20)3.2无线彩色触摸屏ST-7600C (21)3.3单向无线接收器CR-RFA (23)第三部分工程投资 (24)第一部分DLP大屏幕拼接显示系统1系统概述1.1需求分析随着自动化和信息技术的飞速发展，监控中心对信息显示的要求越来越高，其中大屏幕显示系统作为集中信息显示的交流平台，可以将各种监控系统的计算机图、文信息和视频信号等进行集中显示，在实时调度、会商、决策及信息反馈等方面都起到了重要作用。
为了满足监控中心集中信息显示的要求，需要建立DLP大屏幕显示系统。
并有以下需求：（1）可靠性高，安全性高，操纵灵活，容易扩展，方便整合采用先进的技术和系统结构，提高系统可靠性和安全性，不能对其他子系统造成安全影响和环境影响。

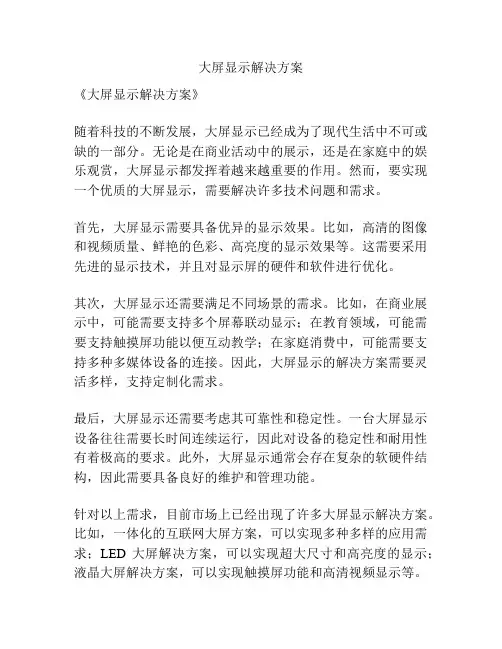

大屏显示解决方案
《大屏显示解决方案》
随着科技的不断发展，大屏显示已经成为了现代生活中不可或缺的一部分。
无论是在商业活动中的展示，还是在家庭中的娱乐观赏，大屏显示都发挥着越来越重要的作用。
然而，要实现一个优质的大屏显示，需要解决许多技术问题和需求。
首先，大屏显示需要具备优异的显示效果。
比如，高清的图像和视频质量、鲜艳的色彩、高亮度的显示效果等。
这需要采用先进的显示技术，并且对显示屏的硬件和软件进行优化。
其次，大屏显示还需要满足不同场景的需求。
比如，在商业展示中，可能需要支持多个屏幕联动显示；在教育领域，可能需要支持触摸屏功能以便互动教学；在家庭消费中，可能需要支持多种多媒体设备的连接。
因此，大屏显示的解决方案需要灵活多样，支持定制化需求。
最后，大屏显示还需要考虑其可靠性和稳定性。
一台大屏显示设备往往需要长时间连续运行，因此对设备的稳定性和耐用性有着极高的要求。
此外，大屏显示通常会存在复杂的软硬件结构，因此需要具备良好的维护和管理功能。
针对以上需求，目前市场上已经出现了许多大屏显示解决方案。
比如，一体化的互联网大屏方案，可以实现多种多样的应用需求；LED大屏解决方案，可以实现超大尺寸和高亮度的显示；液晶大屏解决方案，可以实现触摸屏功能和高清视频显示等。
在未来，随着技术的不断发展和市场需求的不断膨胀，大屏显示解决方案还将不断进行创新和升级。
相信通过不懈的努力，我们将能够实现更加优质、多样化的大屏显示体验。
大屏幕显示解决方案
一、大屏幕显示系统设计概述
1需求分析
大屏幕显示系统一般由大屏幕拼接墙、图像处理系统及控制系统组成。
大屏幕拼接墙由投影箱体、投影机、专业背投玻璃屏等；图像处理系统包括多屏拼接处理器、媒体矩阵、分配器及线缆；控制系统包括大屏幕控制系统软件及整个系统的控制。
针对目前的市场需求，大屏幕显示系统主要从以下几个方面考虑：
1、投影机的选用
为满足大屏幕显示系统对投影机提出了高可靠性要求，需要满足在重要场合、处理重大事件时确保不黑屏；设备在设计时必须采用高可靠性措施以降低系统故障概率和有关影响正常运行的随机性的要求。
一般选用的投影机应具有如下特点：
极佳的可靠性。
具有可靠光源及电源、图像处理、高亮度输出、高可靠性等普通投影机无法比拟的优势，确保在重要场合不黑屏。
专用大屏幕背投影机。
采用大屏幕背投影专用投影机，具有大屏幕专用投影机的全部控制和参数调节功能。
具有内置图像处理器，可直通显示视频和RGB信号。
优质的图像重现。
投影机利用科学的结构、光学、电子设计，避免了一般投影机投射屏幕造成对图像、对比度、色彩等的影响，可以获得更优质的图像质量。
2、屏幕的选用
一般大屏幕面积巨大，屏幕的变形及视角也成为关注的焦点。
大屏幕显示系统虽然放置与室内，而室内的温度控制可以利用空调设备加以掌控，可环境湿度的控制却比较困难。
所以不同的环境将配备不同特性的屏幕。
如今，玻璃屏幕的使用已成为大屏幕发展的趋势。
另外，具有良好的视角范围，对于大屏幕显示系统来说垂直视角具有宽阔的范围是相当重要的。
3、箱体的选用
大屏幕拼接墙共由数个乃是数十个投影单元构成，因此需要采用高精度的加工技术确保每个投影单元完全一致，为高精度的拼接打好了基础。
同时单元可经受7级烈度的震动，这样，在获得更佳视角的同时也使整个大屏幕的机械结构更加稳固。
4、控制系统的选用
如此庞大的拼接规模，如此多的投影单元和设备如没有一套功能强大的智能控制系统是无法想象的。
控制系统需要对全部投影单元，多台多屏拼接处理器显示模式及视频、RGB矩阵、媒体终端设备及相关所有环境设备等的控制。
对于这样一个庞大的系统，控制的信号往往拥有数十路视频、计算机及网路信号，可以利用拼接处理器控制软件，同时配合媒体矩阵和触摸屏控制，对于所有操作都可以存储为显示模式，在日常应用中，
操作人员只需经过一次鼠标点击，调用对应的模式就完成了。
对于各种显示模式，例如网络、视频和RGB信号的混合画面，也可以随时通过大屏幕控制软件来方便地控制调整。
2 系统概述
目前大屏幕显示系统在电信网管、交通监控、公安调度、军事作战指挥、工业生产调度、体育场馆以及新闻展示等等众多领域得到了广泛的应用，它能够集中显示来自RGB、Video、和网络等多种不同信号源的信号，以满足用户大面积显示各种共享信息和综合信息的需求。
然而，系统越庞大，操作越是复杂。
思美特网络融合控制系统是这些子系统的灵魂。
您只需要点击触摸屏，就可以运筹帷幄操控一切，充分提高系统的应急和指挥能力。
3 系统设计原则
先进性
系统设计达到国际一流水平，且切实可行并容易实现；
遵循国际标准和国内外有关的规范要求；
电信级产品；
符合计算机、网络通讯技术和视频会议技术的最新发展潮流，并且是应用成熟的系统；
实用性
针对实际应用的特点，具有多种管理方式：图形管理界面、WEB界面；
系统设计应符合工程的实际需要；
系统配置即强调先进性也要注重实用性，应注意系统配置的经济效应，达到综合平衡；
根据实际需要进行系统配置。
比如电子白板等。
可扩展性
系统设计要考虑今后的发展，留有充分的扩充余地；
现在采用的是10/100M以太网接口的连接，要考虑今后与广域网的连接；
既应用于会议,又可应用于远程教学;
灵活性
能够适应多功能、外向型的要求，讲究便利性和舒适性，达到提高工作效率、节省人力物力和能源的目的；
提供符合国际标准的软件、硬件、通讯、网络、操作系统和数据管理系统等方面的接口和工具，使系统具有良好的灵活性、兼容性；
系统参数配置少，调整少，自动化程度高，使用方便，操作简单；
可靠性
具备在规定条件和时间内完成用户所要求的功能的能力，能长期稳定的工作。
结构简单，连接点少，可靠性高；
对工作条件和工作环境要求较低。
系统启动快，系统掉电后再来电或网络传输中断后再恢复正常，系统恢复工作迅速；
故障率低，维护维修方便；
经济性
综合考虑系统的性能和价格，性能价格比在同类系统和条件下达到最优；经济性应包括以下内容；
系统本身的价格（包括系统、技术服务和培训）；
系统运行后经济效应预算的可能收益；
对系统实施现场的特殊要求所需的费用
对系统集成所需的有关软件和硬件等的开发费用
系统的易扩容
二、大屏幕显示系统功能特点概述
1 集成控制、冗余备份、一览无余
系统中使用12”大屏和5.7”无线触摸屏以及12键墙上面板实现冗余和多点控制，令整个系统资源、环境一览无余，同时支持视频输入及权限分配，保证您的系统万无一失。
图：集成控制、冗余备份示意图
2 先进的模式预设及切换
采用先进的集中控制系统，通过控制AV、RGB交换矩阵和拼接控制器，只需点击触摸屏就可以实现任意信号的快速切换和预置方式的显示。
图：先进的模式预设及切换界面示意图
3 任意显示方式
支持全屏、多路Video信号、网络信号、各类信号混合、多路RGB及Video信号直通等显示方式，而且支持窗口、位置的任意拖放，让您随心所欲。
图：任意显示方式示意图
4 全数字化结构及网络应用能力
全部采用数字一体化显示单元，具有专用的数字RGB输入端口和先进的色彩校准电路，同时可以连接各类局域网，支持基于TCP/IP协议图像显示和数据传输。
图：全数字化结构及网络应用能力
5 扩展能力强
当扩充组合时，只须将显示单元个数叠加即可。
同时，我们的系统控制支持超低成本扩展，新的设备随时都能非常方便的融合到整个系统的控制中去。
图：方便的系统升级和扩展性
6 高可靠性和高稳定性
该显示和控制系统均支持7×24小时连续运行，我们的系统已对关键设备进行顺序延时通、断电和各种必要的保护，任何的停电、短路都不会对整个系统造成损坏和程序的混乱，保证了大屏幕显示对整个系统高可靠性和稳定性的要求。
图：系统对关键设备的保护功能
三、相关示意图
1 控制系统设备连接示意图
SMARTISYS网络融合控制技术是融汇当今互联网技术、通讯技术、控制技术和计算机软硬件技术领域的先进技术成果，专门用于多媒体控制的新型技术，它舍弃了计算机和网络技术中诸多繁杂环节，取其控制技术之精华，将智能触摸技术、总线控制技术、无线技术和远程控制集于一身，形成了简明精干而功能强大、应用广泛、接驳灵活的控制技术，实现了简单、完整的多媒体控制功能。
图：思美特控制系统设备连接示意图
从上图我们可以看到，使用SMARTISYS控制系统，通过的SmartNet和TCP/IP网络，可以将您的控制范围延伸到世界的每一个角落，并且我们提供可视化多媒体控制界面直接控制本地或远程多媒体系统，同时提供在线管理和维护。
目前，思美特系统产品因其可靠性高、易用、易维护、功能强大、结构简单、通用性好、易扩展，在A/V控制领域得到了广泛的应用。
2 系统连接示意图
如下图，该大屏幕显示系统解决方案以拼接控制器为核心，通过思美特网络融合控制系统直接将AV子系统、RGB子系统以及其他各应用子系统直接相连，同时支持使用触摸屏和使用计算机通过浏览器等多种方式直接控制。
主要使用12寸真彩触摸屏系列产品搭配新一代网络型控制主机来完成整个系统的智能控制和主控机的级联功能。
该类系统由于其具有强劲的网络控制功能，丰富的媒体控制界面、智能控制接口以及系统的易扩展性，被广泛应用于各种大、中型拼接显示系统应用场合。
图：大屏幕显示系统连接示意。
