如何实现SW齿轮带动转动操作步骤—13.09.10制作

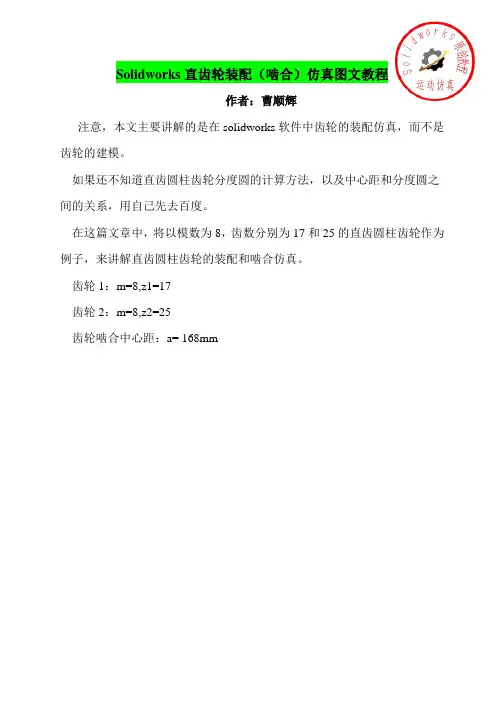

Solidworks直齿轮装配（啮合）仿真图文教程作者：曹顺辉注意，本文主要讲解的是在solidworks软件中齿轮的装配仿真，而不是齿轮的建模。

如果还不知道直齿圆柱齿轮分度圆的计算方法，以及中心距和分度圆之间的关系，用自己先去百度。

在这篇文章中，将以模数为8，齿数分别为17和25的直齿圆柱齿轮作为例子，来讲解直齿圆柱齿轮的装配和啮合仿真。

齿轮1：m=8,z1=17齿轮2：m=8,z2=25齿轮啮合中心距：a= 168mm第一步：齿轮建模在这里我将用一个插件来生成所需要的齿轮,现在市面上solidworks各种插件非常多，对于日常的设计工作，要学会充分利用这些插件，来提高我们的设计效率，没有必要自己去手动绘制一个齿轮。

但是对于初学者来说，学习齿轮的建模还是非常有必要的，可以从中学到很多，建模的方法及思路。

图1 插件界面图2 插件界面生成的齿轮如图3、4所示：图3图4第2步：安装底座建模这里说的安装底座是指固定齿轮的一个简化结构,该结构包含安装齿轮的轴，在此要注意，两个轴之间的中心距离一定要符合齿轮啮合的基本要求。

安装底座的详细建模过程，在此不再啰嗦，结果如图所示：图5第三步：在齿轮上草绘分度圆这一步比较关键~~~~,3.1、打开齿轮1零件图，选择工具栏“草图绘制”命令。

选择如图所示的平面为草绘平面。

图63.2、选择草绘工具栏中的“圆”工具，绘制如图7所示的图形。

（即齿轮1的分度圆）图73.3、按照同样的步骤，在齿轮2上绘制分度圆，结果如图8所示：图8第四步：装配齿轮4.1、将齿轮1、齿轮2以及安装底座装配在一起,在装配时要注意,将齿轮上有分度圆的一面全部朝上，便于后边的调整，结果如图9所示：图94.2、调整齿轮的位置。

从图9中我们可以看到,两个齿轮处于初始位置时，它们之间的轮齿有严重的干涉现象，在这里需要用鼠标转动其中的一个齿轮，将其位置调整到两个齿轮近似啮合的位置，结果如图10所示：图94.3、设置配合关系。

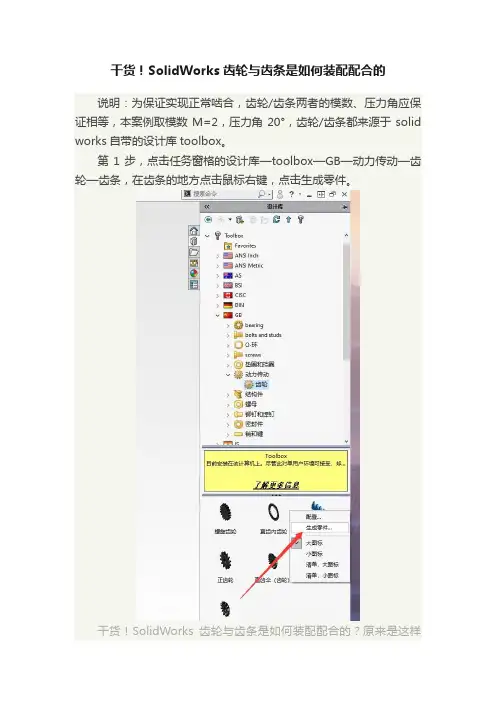

干货！SolidWorks齿轮与齿条是如何装配配合的说明：为保证实现正常啮合，齿轮/齿条两者的模数、压力角应保证相等，本案例取模数M=2，压力角20°，齿轮/齿条都来源于solid works自带的设计库toolbox。

第1步，点击任务窗格的设计库—toolbox—GB—动力传动—齿轮—齿条，在齿条的地方点击鼠标右键，点击生成零件。

干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...输入设计参数，务必保证前面的模数、压力角两个参数跟下面齿轮的相同，点击确定，然后保存零件就行了。

第2步，生成齿轮，跟上步一样，在正齿轮的地方右键生成齿轮零件，然后输入参数，确保模数、压力角跟上面齿条一样，点击确定，然后保存零件。

干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...第3步，新建一个装配体文件，先插入齿轮，先按空格键调整齿轮的前视图方向，这个方向好装配。

干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...第4步，在齿轮零件上右键变成浮动。

干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样第5步，为了方便固定齿轮，在装配体的上视图里面绘制一条直线。

干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...第6步，点击显示隐藏后面的箭头，打开观阅临时轴线，然后点击配合，选择齿轮中间的轴线和上视图的直线添加重合的关系。

干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...第7步，选择右视基准面跟齿轮的一个平面重合，这样齿轮就可以围绕着一根轴转动了。

干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...第8步，点击插入零部件，选择齿条。

干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...第9步，把齿轮、齿条上了做轮齿的草图显示出来。

SW2024齿轮近似齿的画法步骤齿轮是机械传动中常见的零件，它可以将电动机的旋转方向和速度传递给其他部件。

在SolidWorks 2024中，可以使用多个工具和功能创建一个近似齿的齿轮模型。

下面是一个使用SolidWorks 2024逐步绘制近似齿的齿轮的详细过程。

步骤一：创建齿轮基础轮廓1. 打开SolidWorks 2024软件，选择“新建”创建一个新的零件文件。

2.在平面图中，选择前视图或顶视图（通常选择前视图）。

3.使用“圆”命令，创建一个圆，表示齿轮的外径。

输入外径的尺寸，并设定为正数，点击“确定”。

4.使用“圆”命令创建一个内径圆，表示齿轮的内径。

输入内径的尺寸，并设定为正数，点击“确定”。

步骤二：创建主齿廓1.在视图菜单中选择“等距投影”，将齿轮从左侧视图显示为等距投影。

2. 在插入菜单中选择”Sketch Picture“，插入一张包含齿轮齿谱图的图片，将其调整到齿轮的正确尺寸和位置。

3.使用“线”或“圆弧”命令，根据齿轮齿谱图绘制最外层齿廓的形状。

根据需要，可以使用“线切割”命令剪裁内部或外部的齿廓形状。

步骤三：绘制齿形曲线1.使用“线”或“圆弧”命令，从最外层齿廓的顶点开始，依次绘制齿轮齿形曲线。

2.使用“线”或“圆弧”命令，从最内层齿廓的顶点开始，依次绘制内部齿廓的形状。

3.注意，内外齿廓的节点相互对应，并形成一个完整的齿形曲线。

步骤四：创建起始齿和末端齿1.在插入菜单中选择“基准平面”，创建一个垂直于装配中齿轮的平面。

2.使用“线”或“圆弧”命令，在基准平面上绘制起始齿的形状。

通常起始齿由两个弯曲的直线段和两个圆弧组成。

在绘制的起始齿形状之间创建尺寸关系，以确保其与主齿廓对应。

3.复制起始齿形状，使用“镜像”命令在基准平面上创建末端齿。

步骤五：创建孔和其他要素1.选择适当的工具和命令，在齿轮上创建孔、凹槽和其他所需的要素。

2.可以使用“圆”、”直线“、”槽型“等命令创建所需的孔和凹槽形状。

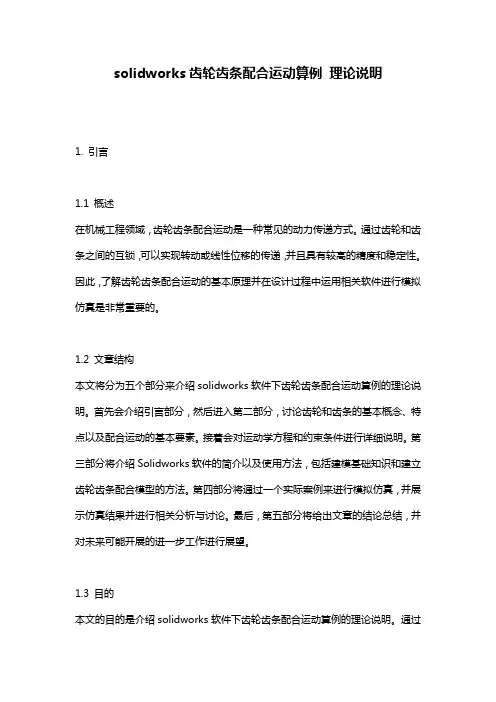

solidworks齿轮齿条配合运动算例理论说明1. 引言1.1 概述在机械工程领域，齿轮齿条配合运动是一种常见的动力传递方式。

通过齿轮和齿条之间的互锁，可以实现转动或线性位移的传递，并且具有较高的精度和稳定性。

因此，了解齿轮齿条配合运动的基本原理并在设计过程中运用相关软件进行模拟仿真是非常重要的。

1.2 文章结构本文将分为五个部分来介绍solidworks软件下齿轮齿条配合运动算例的理论说明。

首先会介绍引言部分，然后进入第二部分，讨论齿轮和齿条的基本概念、特点以及配合运动的基本要素。

接着会对运动学方程和约束条件进行详细说明。

第三部分将介绍Solidworks软件的简介以及使用方法，包括建模基础知识和建立齿轮齿条配合模型的方法。

第四部分将通过一个实际案例来进行模拟仿真，并展示仿真结果并进行相关分析与讨论。

最后，第五部分将给出文章的结论总结，并对未来可能开展的进一步工作进行展望。

1.3 目的本文的目的是介绍solidworks软件下齿轮齿条配合运动算例的理论说明。

通过详细讲解基本原理和使用方法，并通过实际案例进行模拟仿真分析，帮助读者更好地理解齿轮齿条配合运动的过程和方法，提高其在实际工程设计中的应用能力。

同时也可以启发读者对于进一步优化和改进齿轮齿条配合系统的设想，并为未来相关研究提供参考。

2. 齿轮齿条配合运动的基本原理2.1 齿轮和齿条的概念和特点齿轮是一种常用的传动机构，由圆盘状或圆柱状的轮齿组成，其主要作用是将驱动力传递给被驱动部件。

齿轮通常具有不同数量的齿和模数（每英寸的齿数），以满足特定传动比和扭矩需求。

相比之下，齿条则是一种长形块状物体，其表面上带有一系列平行排列的牙形凸起，用于与齿轮配合运动。

通过齿条和齿轮之间的配合，可以将旋转运动转化为直线运动或者反之。

2.2 配合运动的基本要素在进行鼓励配合时，需要考虑以下基本要素：1) 齿廓参数: 包括压力角、法向变位、顶高等参数。

这些参数决定了齿轮和齿条之间的正确匹配程度。

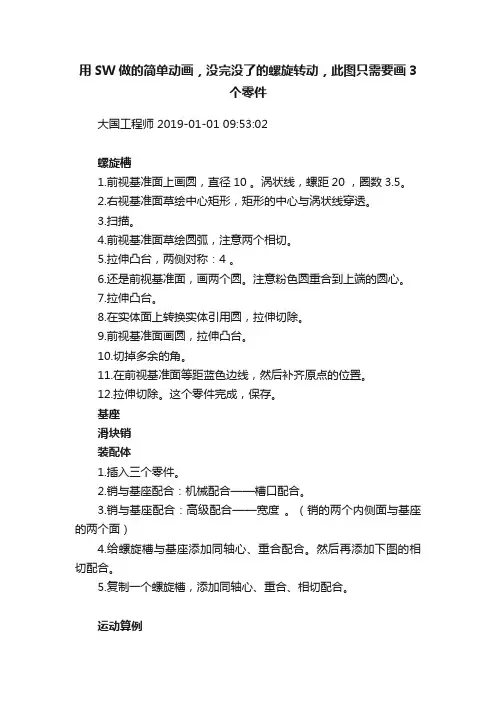

用SW做的简单动画，没完没了的螺旋转动，此图只需要画3
个零件
大国工程师 2019-01-01 09:53:02
螺旋槽
1.前视基准面上画圆，直径10 。

涡状线，螺距20 ，圈数3.5。

2.右视基准面草绘中心矩形，矩形的中心与涡状线穿透。

3.扫描。

4.前视基准面草绘圆弧，注意两个相切。

5.拉伸凸台，两侧对称：4 。

6.还是前视基准面，画两个圆。

注意粉色圆重合到上端的圆心。

7.拉伸凸台。

8.在实体面上转换实体引用圆，拉伸切除。

9.前视基准面画圆，拉伸凸台。

10.切掉多余的角。

11.在前视基准面等距蓝色边线，然后补齐原点的位置。

12.拉伸切除。

这个零件完成，保存。

基座
滑块销
装配体
1.插入三个零件。

2.销与基座配合：机械配合——槽口配合。

3.销与基座配合：高级配合——宽度。

（销的两个内侧面与基座的两个面）
4.给螺旋槽与基座添加同轴心、重合配合。

然后再添加下图的相切配合。

5.复制一个螺旋槽，添加同轴心、重合、相切配合。

运动算例
1.添加一个旋转马达即可。

2.选往复播放。

•两侧对称动物
•动漫。

solidworks齿轮制作SolidWorks是一种由Dassault Systèmes公司开发的三维计算机辅助设计（CAD）软件，广泛用于机械设计和工程领域。

在SolidWorks中制作齿轮是一项常见的任务，本文将介绍使用SolidWorks制作齿轮的步骤。

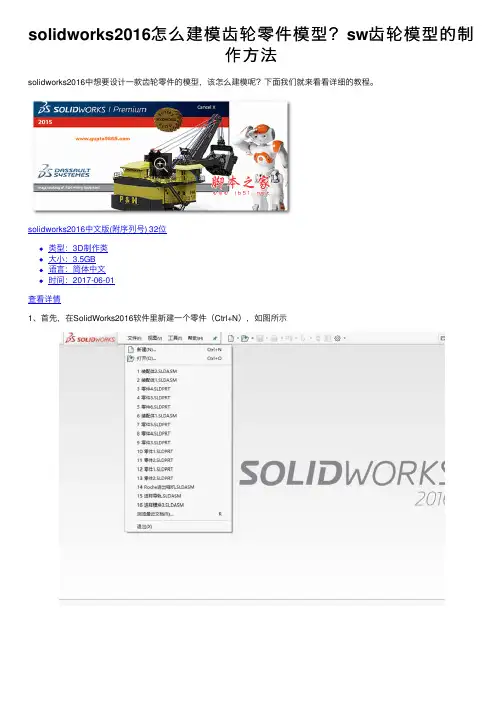

首先，打开SolidWorks软件并创建一个新的零件文件。

然后，选择“Front Plane”（前视平面）并点击“Sketch”（草图）工具，开始绘制齿轮的草图。

在草图界面上，使用各种绘图工具，比如线条、圆形和构造几何体，来创建齿轮的轮廓。

可以根据需要选择绘制直线、弧线、圆和其他形状。

齿轮的尺寸通常由模数（Module）来定义，模数是表示齿轮齿数与直径之比的参数。

可以通过输入模数的数值来定义齿轮的尺寸。

在草图模式下，可以使用“Dimensions”（尺寸）工具来添加尺寸约束。

通过选择需要添加尺寸的线条或圆，然后输入数值来定义尺寸。

可以添加齿数、模数、齿宽和压力角等尺寸。

完成草图绘制后，点击“Features”（特征）选项卡，选择“Extruded Boss/Base”（拉伸凸起）特征。

在新建特征对话框中，选择要拉伸的草图并指定拉伸的深度，表示齿轮的厚度。

点击“OK”按钮，就可以生成齿轮的三维模型。

接下来，添加齿轮的齿槽。

在特征选项卡中，选择“Extruded Cut”（拉伸剪切）特征。

在新建特征对话框中，选择齿轮以及用于剪切的草图。

确保采用正确的方向和深度来剪切齿槽。

点击“OK”按钮，齿轮的齿槽将被添加到模型中。

完成齿槽的添加后，可以进行一些其他的细节调整。

比如可以添加倒角、孔洞或者纹理等。

在SolidWorks中，可以使用各种特征工具来完成这些任务。

最后，为了使齿轮看起来更真实，可以添加一些渲染和显示效果。

SolidWorks提供了丰富的渲染和显示选项，可以使创建的齿轮在3D环境中更加逼真。

总结起来，使用SolidWorks制作齿轮需要以下几个步骤：创建草图、定义尺寸、拉伸凸起、拉伸剪切、添加细节和渲染显示。

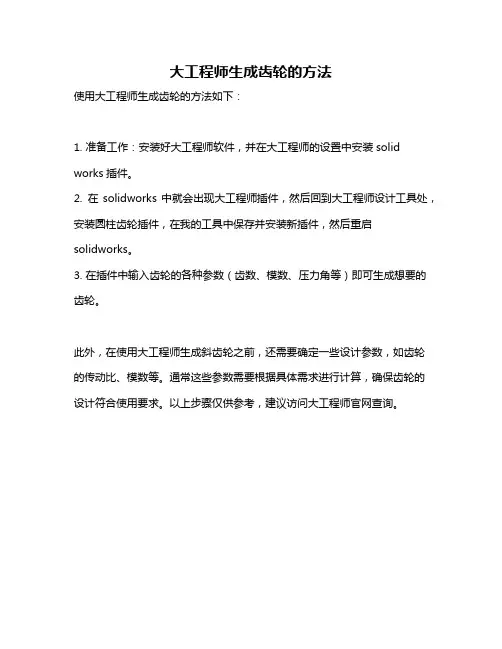

大工程师生成齿轮的方法
使用大工程师生成齿轮的方法如下：
1. 准备工作：安装好大工程师软件，并在大工程师的设置中安装solid works插件。

2. 在solidworks中就会出现大工程师插件，然后回到大工程师设计工具处，安装圆柱齿轮插件，在我的工具中保存并安装新插件，然后重启solidworks。

3. 在插件中输入齿轮的各种参数（齿数、模数、压力角等）即可生成想要的齿轮。

此外，在使用大工程师生成斜齿轮之前，还需要确定一些设计参数，如齿轮的传动比、模数等。

通常这些参数需要根据具体需求进行计算，确保齿轮的设计符合使用要求。

以上步骤仅供参考，建议访问大工程师官网查询。

如何应用solidworks进行齿轮标准工程图绘制引言齿轮是一种常用的传动零件，也是机械设计过程中经常需要设计的一种零件，由于齿轮的工程图绘制与一般零件有较大区别，在利用一般的三维软件设计出三维图形后并不能马上得到准确的二维图形。

这种情况会大大降低工程技术人员的设计速度，增加设计成本。

Solidworks针对这类较特殊的零件设计了一个专用的工具，能够快速的解决问题，齿轮三维图形的设计首先利用solidworks与GEARTRAX齿轮插件设计出准确的齿轮三维图形，具体参数为齿数Z=28 ，压力角α=20，模数m=2。

如图1.1所示图1.1Solidworks可以使三维图形快速投影成二维图形,但对于齿轮这类特殊的零件我们还需对其进行适当的技术处理,才能得到准确的工程图形.在下图1.2中,我们发现齿轮零件左边的任务栏中有四个图标,现在我们就要利用第三个图标对工程图进行配置.图1.2点选图标,选择添加配置,弹出"添加配置"对话框，如图1.3所示图1.3在配置名称中键入自已所需的名称，点确定即可。

点选并激活新添加的配置，我们发现在齿轮设计树中零件名称变成了"齿轮（工程图）"，在这个配置里面我们可将在工程图中不需要显示的特征加以压缩来达到隐藏的目的。

零件设计树中灰色部分即为压缩过的特征，这些特征在工程图中将不会显示出来。

这样的配置使得工程图中可以得到我们所需的图样，但装配图并不会因为这个而发生改变。

这里我们将齿轮的齿数由28个压缩至2个，如图1.4所示。

图1.4同样的方法，再次添加一个新的配置，将齿形全部压缩得到如图1.5所示图形。

图1.5当完成这些基本工作后，就可以正确的将齿轮转成所需的二维图形了，工程图如图1.6所示。

图1.6总结利用solidworks对齿轮进行设计，快速、准确。

工程图的制作能力也让人惊叹，充分体现了solidworks 人性化的设计，这将为我国机械领域带来飞速的发展。

SolidWorks在齿轮建模中的应用心得摘要：三维几何建模是齿轮有限元分析及齿轮机构虚拟仿真的基础，通常的CAD系统要通过编程才能实现齿轮三维模型的构建。

为此提出一种基于三维造型软件SolidWorks 和二维工程图软件CAXA的齿轮三维模型直接构建方法，该方法通过SolidWorks与CAXA 相结合，只需通过普通常用命令即可制作出齿型较完美的常用齿轮三维模型，较方便地满足了齿轮有限元分析及虚拟仿真的要求。

关键词：齿轮建模 SolidWorks CAXA0 引言不论是对单个齿轮进行有限元分析（CAE）还是对整个轮系进行以虚拟仿真（VE）为主的运动分析，齿轮三维几何模型是一个基础。

由于CAE和VE等软件平台的几何建模功能相对较弱，不能直接或难以提供精确的零件模型，为此通常采用利用主流的CAD 软件平台构建零件的三维模型，然后通过数据转换接口将其导入到CAE软件或虚拟环境（VE）中进行分析或仿真。

这一方法虽被广泛采用但并非没有缺点，主流的CAD软件平台一般并不直接提供齿轮的三维几何建模功能，为此本文提出一种精确构造齿轮的三维模型的方法。

CAXA是绘制二维工程图的常用CAD软件，它自带的齿轮绘制功能可以绘制出完整的齿轮渐开线，经过实践后发现可以将其绘制的齿轮渐开线导入到SolidWorks三维平台中，而后可以制作出齿型较完美的常用齿轮三维模型。

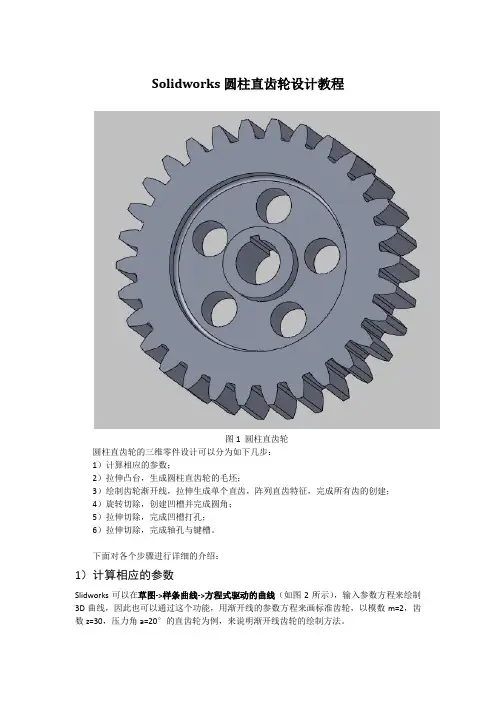

1 直齿轮建模1.1 圆柱直齿轮圆柱直齿轮是结构最简单的齿轮，其建模过程也最为简单。

在此构建的圆柱直齿轮齿数Z＝42，模数m＝2，首先启动CAXA软件使用齿轮绘制功能绘制出所需的一个齿廓曲线（如图1.1），然后将其保存为dwg文件。

然后在SolidWorks平台中打开刚才的dwg文件，此时如出现错误提示选择图 1.1 图1.2“忽略”选项即可，在随后出现的对话框中选择左上角的“输入到零件”选项（如图1.2），然后点击“完成”即可打开CAXA绘制的齿廓曲线（如图1.3），此时齿廓曲线位于前视基准面上。
