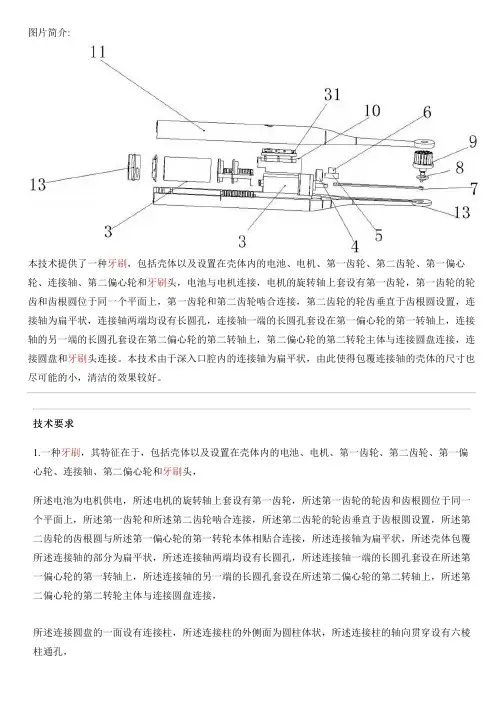

图片简介:本技术提供了一种牙刷，包括壳体以及设置在壳体内的电池、电机、第一齿轮、第二齿轮、第一偏心轮、连接轴、第二偏心轮和牙刷头，电池与电机连接，电机的旋转轴上套设有第一齿轮，第一齿轮的轮齿和齿根圆位于同一个平面上，第一齿轮和第二齿轮啮合连接，第二齿轮的轮齿垂直于齿根圆设置，连接轴为扁平状，连接轴两端均设有长圆孔，连接轴一端的长圆孔套设在第一偏心轮的第一转轴上，连接轴的另一端的长圆孔套设在第二偏心轮的第二转轴上，第二偏心轮的第二转轮主体与连接圆盘连接，连接圆盘和牙刷头连接。
本技术由于深入口腔内的连接轴为扁平状，由此使得包覆连接轴的壳体的尺寸也尽可能的小，清洁的效果较好。
技术要求1.一种牙刷，其特征在于，包括壳体以及设置在壳体内的电池、电机、第一齿轮、第二齿轮、第一偏心轮、连接轴、第二偏心轮和牙刷头，所述电池为电机供电，所述电机的旋转轴上套设有第一齿轮，所述第一齿轮的轮齿和齿根圆位于同一个平面上，所述第一齿轮和所述第二齿轮啮合连接，所述第二齿轮的轮齿垂直于齿根圆设置，所述第二齿轮的齿根圆与所述第一偏心轮的第一转轮本体相贴合连接，所述连接轴为扁平状，所述壳体包覆所述连接轴的部分为扁平状，所述连接轴两端均设有长圆孔，所述连接轴一端的长圆孔套设在所述第一偏心轮的第一转轴上，所述连接轴的另一端的长圆孔套设在所述第二偏心轮的第二转轴上，所述第二偏心轮的第二转轮主体与连接圆盘连接，所述连接圆盘的一面设有连接柱，所述连接柱的外侧面为圆柱体状，所述连接柱的轴向贯穿设有六棱柱通孔，所述牙刷头包括圆盘、设置在所述圆盘一端面上的刷毛以及设置于所述圆盘另一端面上的平行设置的圆盘连接管和圆盘连接轴，所述圆盘连接轴穿设于所述圆盘连接管中且不与所述圆盘连接管接触，所述圆盘连接管为中空的管体，所述圆盘连接轴为六棱柱状，所述圆盘连接管套设在所述连接柱外，所述圆盘连接轴穿设在所述连接柱的六棱柱通孔中。
2.根据权利要求1所述的牙刷，其特征在于，所述壳体内还设有控制板，所述壳体外设有开关，所述控制板和所述开关连接，所述控制板上设有用于读取所述开关指令的单片机，所述控制板与所述电机连接，所述电池为锂电池，所述电池与所述控制板连接。
牙刷材料、结构与工艺分析美国麻省理工学院（Massachusetts Institute of Technology, MIT）曾经公布一个发明指数的调查结果，在被调查者心目中，二十世纪最重要的5项发明是---牙刷、汽车、个人电脑、手提电话、微波炉，牙刷居然荣居榜首。
牙刷虽小，却是一个人人需要、年年更换、消费巨大、市场成熟的大商品。
牙刷的功能：一是为了去除造成龋齿、牙周病的牙垢，清除牙齿表面的牙菌膜；二是为了对牙龈进行生理按摩。
●牙刷的历史●牙刷的种类●牙刷的结构和材质●优秀品牌分析●关于牙刷的随想杨柳枝→齿木嚼齿木，是印度、中國、日本千余年的日常习惯。
古埃及人用折断的小树枝来清洁牙齿欧洲，大约1770年，英国人威廉·阿迪斯将硬猪鬃切断绑成小簇，一头涂上胶，嵌到钻在骨头上的小孔中去。
1938年，杜邦公司用尼龙材料替代猪毛，制成了现代牙刷。
1960年，第一把电动牙刷在美国诞生。
1987年，第一把家用旋转电动牙刷诞生。
1992年，电动声波振动牙刷于在美国推出。
当前可以把牙刷分为●传统牙刷●电动牙刷●声波牙刷●超声波牙刷●负离子牙刷等几大类。
当然随着科技的进步和新材料的应用，新的牙刷品种也会随之出现。
由于不同种类牙刷的工作原理不同，因此它们的结构和对应部分的材质也是不同的，我们分别来分析。
▲传统牙刷▲电动牙刷▲声波牙刷▲超声波牙刷▲负离子牙刷传统牙刷的结构由刷毛,刷头,刷柄和刷颈四部分组成: 刷毛刷柄刷头刷颈⑴刷毛①刷丝材料：大体上分为天然毛（猪鬃毛）和人造毛（尼龙毛）两种。
目前市售牙刷使用刷毛材料主要有：ＰＰ（聚丙烯）塑胶毛、ＰＢＴ软毛（Ｎ６及Ｎ６６）、杜邦尼龙、PBT、PET复合材料磨尖丝等。
ＰＰ毛多用于饭店牙刷或是廉价的牙刷。
尖毛材料ＰＢＴ软毛制造成本较高。
进口高档牙刷多采用杜邦尼龙刷毛。
专为儿童及敏感性牙齿所设计的特殊超级柔软刷毛。
为防制牙病在刷毛材料中加入药物、纳米抗菌材料等。
②刷毛软硬度：刷毛形状▲平面型刷毛刷毛排列平整▲波浪形或V形这类牙刷的刷毛呈V形或波浪形，易接触牙齿相邻的位置。
