[北京]某小区动力站房机电施工方案

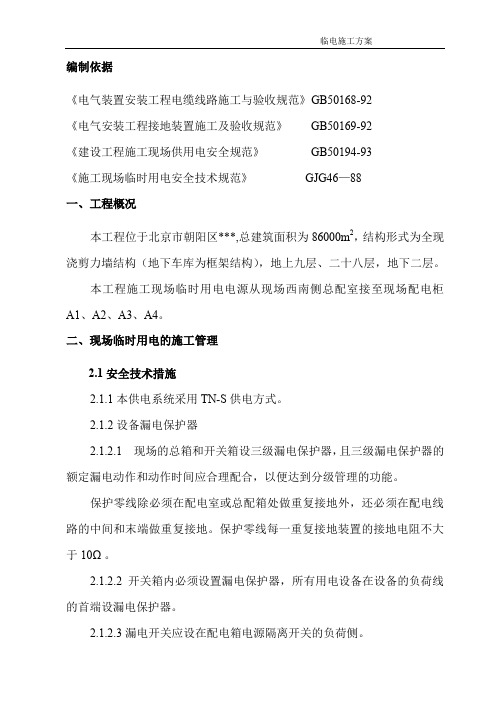

编制依据《电气装置安装工程电缆线路施工与验收规范》GB50168-92《电气安装工程接地装置施工及验收规范》GB50169-92《建设工程施工现场供用电安全规范》GB50194-93《施工现场临时用电安全技术规范》GJG46—88一、工程概况本工程位于北京市朝阳区***,总建筑面积为86000m2，结构形式为全现浇剪力墙结构（地下车库为框架结构），地上九层、二十八层，地下二层。

本工程施工现场临时用电电源从现场西南侧总配室接至现场配电柜A1、A2、A3、A4。

二、现场临时用电的施工管理2.1安全技术措施2.1.1本供电系统采用TN-S供电方式。

2.1.2设备漏电保护器2.1.2.1 现场的总箱和开关箱设三级漏电保护器，且三级漏电保护器的额定漏电动作和动作时间应合理配合，以便达到分级管理的功能。

保护零线除必须在配电室或总配箱处做重复接地外，还必须在配电线路的中间和末端做重复接地。

保护零线每一重复接地装置的接地电阻不大于10Ω。

2.1.2.2开关箱内必须设置漏电保护器，所有用电设备在设备的负荷线的首端设漏电保护器。

2.1.2.3漏电开关应设在配电箱电源隔离开关的负荷侧。

2.1.2.4在潮湿的环境内要使用防溅型漏电开关，其额定动作电流及动作时间分别为≤15mA、0.1S。

2.1.3特殊场所使用安全电压：2.1.3.1 高温、多尘及照明灯具距地＜2.40M的场所的照明电源电压，应≤36V。

2.1.3.2在潮湿和易触及带电体的场所的照明电源电压＜24V。

2.1.4 电气设备的设置要求2.1.4.1配电系统设置室内总配电屏和室外分配电箱或设有室外总配电箱和分配电箱。

2.1.4.2动力和照明开关同箱时，动力和照明分路设置，照明接线在动力开关的上侧。

2.1.4.3末级分配电箱配电：开关箱内应一机一闸，严禁一闸多机。

2.1.4.4开关箱与其控制的固定式用电设备的水平距离不宜超过3M。

2.1.4.5配电箱、开关箱应设在通风干燥场所，不得装在易受物体撞击、强烈震动的场所。
