周期信号的时域及其频域分析

x(t) X ( j)
x(t)e j0t X ( j( 0 )) ——移频特性
7. Parseval 定理:
若 x(t) X ( j) 则
x(t) 2 dt 1 X ( j) 2d

2
这表明：信号的能量既可以在时域求得，也可以
在频域求得。由于 X ( j) 2表示了信号能量在频域的 分布，因而称其为“能量谱密度”函数。
yt由于的傅氏变换就是频率为的复指数信号通过由于的傅氏变换就是频率为的复指数信号通过lti系统时系统对输入信号在幅度上产生的影响所以称其为系统的系统时系统对输入信号在幅度上产生的影响所以称其为系统的频率响应
4.5 周期信号的傅里叶变换：
（ The Fourier Transform for periodic signals ） 至此，周期信号用傅里叶级数、非周期信号用傅里
若 x(t) X ( j) 则
dx(t) jX ( j) (可将微分运算转变为代数运算) dt
t (将 x(t) 1 X ( j)e jtd 两边对 微分即可证明)
2
t x( )d 1 X ( j) X (0) ()

j
——时域积分特性

cos 0t

1 [e j0t 2

e
j0t
]
X ( j) [ ( 0 ) ( 0 )]
X ( j)



0 0 0

例3： x(t) (t nT ) n
x(t)
X ( j)
(1)
t
2T T 0 T 2T
( 2 ) T
根据卷积特性，在频域有: Y ( j) X ( j)H ( j) • 频域分析的步骤：

周期信号的频域分析周期信号是指在一定时间间隔内，信号的波形和幅度重复的一种信号。

频域分析是指将一个信号从时域（时间域）转换到频域（频率域），以便更好地理解信号的频率特性和频谱分布。

f(t) = a0 + ∑(an*cos(nω0t) + bn*sin(nω0t))其中，a0为直流分量，an和bn分别为傅里叶级数的系数，ω0 =2π/T为基础角频率。

要进行频域分析，首先需要计算出信号的傅里叶系数an和bn。

计算步骤如下：1.计算直流分量a0，即信号f(t)在一个周期内的平均值。

2. 计算余弦项的系数an，使用公式：an = (2/T) * ∫(f(t)*cos(nω0t)dt)其中，∫表示对t从0到T的积分。

3. 计算正弦项的系数bn，使用公式：bn = (2/T) * ∫(f(t)*sin(nω0t)dt)同样，∫表示对t从0到T的积分。

计算出所有的an和bn之后，可以得到信号f(t)的频谱分布。

频谱是指信号在频率域上的幅度分布，可以用幅度谱和相位谱来表示。

1. 幅度谱表示信号各个频率分量的幅度大小。

幅度谱可以通过计算an和bn的幅度来得到，即幅度谱A(f) = sqrt(an^2 + bn^2)。

2. 相位谱表示信号各个频率分量的相位差。

相位谱可以通过计算an 和bn的相位差来得到，即相位谱ϕ(f) = atan(bn/an)。

通过这些计算，我们可以获得信号在频域上的频谱分布，进一步分析信号的频率特性。

频域分析的应用十分广泛。

在通信系统中，频域分析可以用于分析信号的频率偏移、频率响应等问题，为系统的调试和优化提供依据。

在音频和视频信号处理中，频域分析可以用于音频信号的均衡和滤波，视频信号的去噪和增强等。

此外，频域分析还在图像处理、生物医学信号处理等领域得到广泛应用。

总之，周期信号的频域分析是一种将信号从时域转换到频域的方法，可以帮助我们更好地理解信号的频率特性和频谱分布。

通过计算傅里叶系数，可以得到信号的幅度谱和相位谱，从而分析信号在频域上的特性。

时域与频域分析时域与频域分析是信号处理中常用的两种方法，用于分析信号在时间和频率上的特征。

时域分析主要关注信号的幅度、相位和波形，而频域分析则关注信号的频率成分和频谱特性。

一、时域分析时域分析是指通过对信号在时间轴上的变化进行观察和分析，来研究信号的特性。

它通常使用时域图形表示信号，常见的时域图形有时域波形图和时域频谱图。

1. 时域波形图时域波形图是将信号的幅度随时间变化的曲线图形。

通过观察时域波形图，我们可以获得信号的振幅、周期、持续时间等特征。

例如，对于周期性信号，我们可以通过时域波形图计算出信号的周期，并进一步分析信号的频谱成分。

2. 时域频谱图时域频谱图是将信号的频谱信息与时间信息同时呈现的图形。

它可以用来描述信号在不同频率下的能量分布情况。

常见的时域频谱图有瀑布图和频谱图。

瀑布图将时域波形图在频域上叠加，通过颜色表示不同频率下的幅度，以展示信号随时间和频率的变化。

频谱图则是将时域信号转换到频域上，通过横轴表示频率，纵轴表示幅度，以展示信号的频谱特性。

二、频域分析频域分析是指通过将信号从时域转换到频域，来研究信号在频率上的特性。

频域分析通常使用傅里叶变换或者其它频域变换方法来实现。

1. 傅里叶变换傅里叶变换是一种将信号从时域转换到频域的重要方法。

它可以将信号分解成不同频率成分的叠加。

傅里叶变换得到的频域信息包括频率、幅度和相位。

通过傅里叶变换，我们可以分析信号中各个频率成分的能量分布，从而了解信号的频谱特性。

2. 频谱分析频谱分析是对信号的频谱特性进行定量分析的方法。

经过傅里叶变换后，我们可以得到信号的频谱，进而进行频谱分析。

常见的频谱分析方法有功率谱密度分析、功率谱估计、自相关分析等。

通过频谱分析，我们可以计算信号的平均功率、峰值频率、峰值功率等参数，进一步得到信号的特征信息。

三、时域与频域分析的应用时域与频域分析在信号处理和通信领域具有广泛的应用。

例如：1. 时域分析可以用于信号的滤波和去噪。

2π π
1
Cn T0
T0 x(t)e jt dt
X[m]
N
1
x[k]e
j2 N
mk
k 0
X (e j ) x[k]e jk
k
四种信号的时域和频域对应关系
x(t)
F
X(j)
0
t
~x(t )
F
0
Cn
0
t
x[k]
F
0
k
~x[k]
F
k 0
... 2π π
主讲人：陈后金
电子信息工程学院
四种信号的时域和频域对应关系
信号频域分析的理论基础是将信号表示为正弦类
（虚指数）信号的线性组合。
x(t) C ejn0t n n
x(t) 1 X ( j) ejtd
2π
x[k] 1 N1 X [m] ejmk N m0
x[k ] 1 π X (ejΩ ) e jΩkdΩ
...
N
0
X(ej)
0~ π
X[m]
... 2π
...
m
0
N
四种信号的时域和频域对应关系
连续周期信号 连续非周期信号
x(t) Cn x(t) X ( j )
离散非周期频谱 连续非周期频谱
离散周期信号 离散非周期信号
~x[k] X~[m] x[k ] X (ejΩ )
离散周期频谱 连续周期频谱
四种信号的时域和频域对应关系
谢谢
本课程所引用的一些素材为主讲老师多年的教学积累，来源 于多种媒体及同事、同行、朋友的交流，难以一一注明出处，特 此说明并表示感谢！

信号时域和频域的对应关系信号是一种在时间和空间上变化的物理量，其在时域和频域上均具有重要的特性。

时域反映了信号在时间轴上的变化情况，而频域则显示信号在频率域上的分布情况。

下面我们来探讨一下信号时域和频域的对应关系。

一、时域和频域的定义时域是指在时间轴上对信号进行观察和分析，包括信号的振幅、频率、相位等特性。

时域中的信号可以用连续时间信号和离散时间信号来描述，因此时域分析通常是从时间信号的连续形式开始的。

频域指的是信号在频率轴上的特性，包括信号的幅度、相位和频率分量。

频域的分析可以用傅里叶变换和离散傅里叶变换等数学方法来实现，因此频域分析过程中的信号通常是在频域上表示的。

二、时域和频域的对应关系在信号分析中，时域和频域的对应关系是非常重要的。

具体来说，一条信号在时域的波形和在频域的能量谱之间存在一种对应关系。

例如，一个正弦波在时域上是用周期函数表示的，而在频域上则是用脉冲函数表示。

正弦波在时域上的周期长度和频域上的脉冲宽度成反比例关系。

换句话说，频域的能量谱显示的是信号的频率分量，而时域的波形则显示了这些分量在时间上的分布情况。

另一个例子是矩形波信号。

在时域上，矩形波是由一系列脉冲组成的，而在频域上，矩形波的能量谱是由一系列正弦波组成的。

可见，时域和频域描述的是同一个信号在时间和频率上的不同特征。

不同类型的信号在时域和频域上的对应关系是不同的，需要用不同的方法进行分析。

三、时域和频域分析的应用在实际应用中，时域和频域的分析都有广泛的应用。

时域分析主要用于处理连续信号和离散信号的数据，例如音频信号和图像信号等。

时域分析可以帮助我们了解数据中的变化情况和规律性，提取出信号的特征。

频域分析主要应用于处理周期性信号和非周期性信号，例如噪声信号和调制信号等。

频域分析可以用于过滤信号中的噪声或干扰，或者从信号中提取出所需的信息。

例如，通过频域分析，我们可以对调频广播信号进行解调，提取出原始音频信号。

总之，在信号处理和数据分析领域，时域和频域的分析都是非常重要的。

周期信号的时域及其频域分析一、实验目的1、掌握multisim软件的应用及用虚拟仪器对周期信号的频谱测量2、掌握选频电平表的使用，对信号发生器输出信号（方波、三角波、矩形波等）频谱的测量二、实验原理周期信号的傅里叶级数分析法，可以把周期信号表示为三角傅里叶级数或指数傅里叶级数，其中周期信号应满足.1、周期信号表示为三角傅里叶级数f(t)=式中，为直流分量，和为n次谐波分量系数，T为周期，Ω=为角频率。

当n=1，cos(Ωt)和sin(Ωt)合成角频率为Ω=的正弦分量，称为基波分量，Ω称为基波频率；当n>1(n为整数)，cos(nΩt)和sin(nΩt)合成角频率为nΩ的正弦分量，称为n次谐波分量，nΩ称为谐波频率。

2、周期信号表示为指数傅里叶级数将一周期信号f(t)分解为谐波分量，即f(t)=其中，是第n次谐波分量的复数振幅。

三角傅里叶级数和指数傅里叶级数虽然形式不同，但是实际上它们是属于同一性质的级数，即都是将一周期信号表示为直流分量和谐波分量之和。

三、实验内容1、在multisim实现周期信号的时域频域测量及分析（1）、绘制测量电路（2）、周期信号时域、频域（幅度频谱）的仿真测量虚拟信号发生器分别设置如下参数：周期方波信号：周期T=100μs，脉冲宽度τ=50μs，脉冲幅度Vp=5V；.周期矩形信号：周期T=100μs，脉冲宽度τ=20μs，脉冲幅度Vp=5V；周期三角形信号：周期T=200μs，脉冲幅度Vp=5V。

采用虚拟示波器及虚拟频谱仪分别测量上述信号的时域、频域波形并保存测试波形及数据。

2、周期信号的时域、频域（幅度）频谱的测量信号发生器、示波器、选频电平表的连线如图所示。

信号发生器的输出信号分别为周期方波信号，周期矩形信号，周期三角波信号，参数设置同仿真设置。

采用示波器及选频电平表对信号发生器的输出信号分别测量，并将测量数据记录于表格中（依照V=10db/20，将所测量的幅度值由分贝换算为伏特）表格记录：（1）通过实验学会了用示波器测量信号的FFT变换，从而测出信号的频谱。

(2.69)
傅 里 叶 变 换 与 非 周 期 信 号 的 分 解
式2.68称为 x t 的傅立叶变换，称式2.69为 X 的 傅立叶逆变换，两者称为傅立叶变换对，可记为
x t X
IFT
FT
2 f 代入傅立叶积分式中，则式2.68, 2.69变为
X f x t e j 2 ft dt
Im[X ( f )] ( f ) arctgRe[ X ( f )]
x (t ) 1 X ( )e jt d 2 X ( ) x (t )e jt dt
X f 连续幅值谱
f

连续相位谱
X 频谱密度函数
2.2 周期信号的频谱分析 第 二 章
信号频域分析是采用傅立叶变换将时域信号x(t)变 换为频域信号X(f)，从另一个角度来了解信号的特征。
信 X(t)= sin(2πnft) 号 分 0 析 基 础
傅里叶 变换
t
8563A
SPECTRUM ANALYZER 9 kHz - 26.5 GHz
0
f
频域分析的概念 周 期 信 号 的 频 谱 分 析
傅 里 叶 变 换 与 非 周 期 信 号 的 分 解
T0 T0 , 设有一个周期信号x(t)在区间 2 2
以傅立叶级数表示为
x t
n
ce
n

jn0t
1 式中 cn T0

T0 2 T 0 2
x t e
jn0t
dt
将其代入上式则得
n n
幅频谱 相频谱
频谱图的概念 周 期 信 号 的 频 谱 分 析

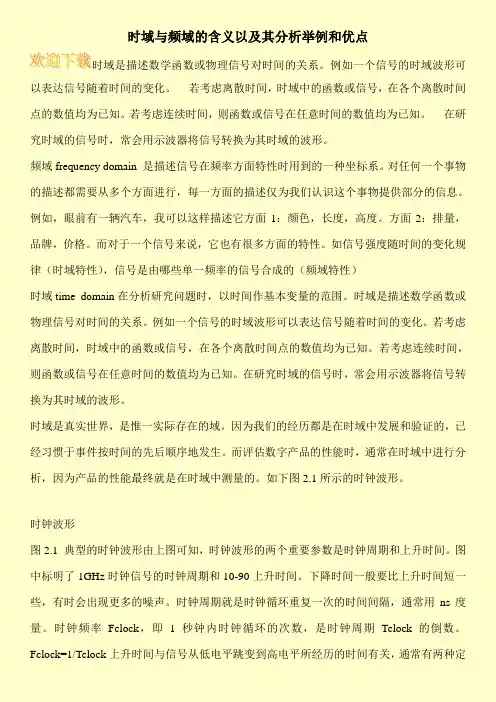

时域与频域的含义以及其分析举例和优点时域是描述数学函数或物理信号对时间的关系。

例如一个信号的时域波形可以表达信号随着时间的变化。

若考虑离散时间，时域中的函数或信号，在各个离散时间点的数值均为已知。

若考虑连续时间，则函数或信号在任意时间的数值均为已知。

在研究时域的信号时，常会用示波器将信号转换为其时域的波形。

频域frequency domain 是描述信号在频率方面特性时用到的一种坐标系。

对任何一个事物的描述都需要从多个方面进行，每一方面的描述仅为我们认识这个事物提供部分的信息。

例如，眼前有一辆汽车，我可以这样描述它方面1：颜色，长度，高度。

方面2：排量，品牌，价格。

而对于一个信号来说，它也有很多方面的特性。

如信号强度随时间的变化规律（时域特性），信号是由哪些单一频率的信号合成的（频域特性）时域time domain在分析研究问题时，以时间作基本变量的范围。

时域是描述数学函数或物理信号对时间的关系。

例如一个信号的时域波形可以表达信号随着时间的变化。

若考虑离散时间，时域中的函数或信号，在各个离散时间点的数值均为已知。

若考虑连续时间，则函数或信号在任意时间的数值均为已知。

在研究时域的信号时，常会用示波器将信号转换为其时域的波形。

时域是真实世界，是惟一实际存在的域。

因为我们的经历都是在时域中发展和验证的，已经习惯于事件按时间的先后顺序地发生。

而评估数字产品的性能时，通常在时域中进行分析，因为产品的性能最终就是在时域中测量的。

如下图2.1所示的时钟波形。

时钟波形图2.1 典型的时钟波形由上图可知，时钟波形的两个重要参数是时钟周期和上升时间。

图中标明了1GHz时钟信号的时钟周期和10-90上升时间。

下降时间一般要比上升时间短一些，有时会出现更多的噪声。

时钟周期就是时钟循环重复一次的时间间隔，通常用ns度量。

时钟频率Fclock，即1秒钟内时钟循环的次数，是时钟周期Tclock的倒数。

Fclock=1/Tclock上升时间与信号从低电平跳变到高电平所经历的时间有关，通常有两种定。

16
分析问题使用的数学工具为傅里叶级数 最重要概念：频谱函数 要点
1. 频谱的定义、物理意义 2. 频谱的特点 (离散，衰减) 3. 频谱的性质，应用性质分析复杂信号的频谱 4. 功率谱的概念及在工程中的应用
17
离散Fourier级数（DFS）
DFS的定义 常用离散周期序列的频谱分析 周期单位脉冲序列d N[k] 正弦型序列 周期矩形波序列 DFS的性质

0 2π / T
n 0
3
例2 已知连续周期信号的频谱如图，试写出 信号的Fourier级数表示式。
Cn
4 3 2 1 3 2 1 1 3 2
0
1
2
3
n
解： 由图可知 C 0 4
f (t ) C n e jn 0 t
n
C 1 3
C 2 1
三、周期信号的频谱及其特点
1. 频谱的概念
周期信号f(t)可以分解为不同频率虚指数信号之和
f (t ) C n e j n 0 t
n =
不同的时域信号，只是傅里叶级数的系数Cn不同， 因此通过研究傅里叶级数的系数来研究信号的特性。 Cn是频率的函数，它反映了组成信号各次谐波 的幅度和相位随频率变化的规律，称频谱函数。
10
例3 试求周期矩形脉冲信号在其有效带宽(0~2 /)内
谐波分量所具有的平均功率占整个信号平均功率 的百分比。其中A=1，T=1/4，=1/20。
f (t )
A
T


2

2
T
t
解： 周期矩形脉冲的傅里叶系数为
Cn A T Sa ( n 0 2 )
将A=1，T=1/4， = 1/20，0= 2/T = 8 代入上式

数字信号处理中的时域与频域分析数字信号处理（Digital Signal Processing，简称DSP）是一门研究如何对数字信号进行处理和分析的学科。

在DSP中，时域分析和频域分析是两个重要的方法。

时域分析主要关注信号的时间特性，而频域分析则关注信号的频率特性。

本文将从理论和应用的角度，探讨时域与频域分析在数字信号处理中的重要性和应用。

一、时域分析时域分析是对信号在时间上的变化进行分析。

通过时域分析，我们可以了解信号的振幅、相位、周期以及波形等特性。

其中，最常用的时域分析方法是时域图和自相关函数。

时域图是将信号的振幅随时间的变化进行绘制的图形。

通过观察时域图，我们可以直观地了解信号的周期性、稳定性以及噪声等特性。

例如，在音频信号处理中，通过时域图我们可以判断一段音频信号是否存在杂音或者变调现象。

自相关函数是用来描述信号与其自身在不同时间点的相关性的函数。

通过自相关函数，我们可以了解信号的周期性和相关性。

在通信系统中，自相关函数常常用来估计信道的冲激响应，从而实现信号的均衡和去除多径干扰。

二、频域分析频域分析是将信号从时域转换到频域进行分析。

通过频域分析，我们可以了解信号的频率成分、频率分布以及频谱特性等。

其中，最常用的频域分析方法是傅里叶变换和功率谱密度。

傅里叶变换是将信号从时域转换到频域的数学工具。

通过傅里叶变换，我们可以将信号分解为不同频率成分的叠加。

这对于分析信号的频率特性非常有用。

例如，在音频信号处理中，我们可以通过傅里叶变换将音频信号分解为不同频率的音调，从而实现音频合成和音频特效处理。

功率谱密度是描述信号在不同频率上的功率分布的函数。

通过功率谱密度，我们可以了解信号的频率分布和频谱特性。

在通信系统中，功率谱密度常常用来估计信道的带宽和信号的功率。

同时，功率谱密度还可以用于噪声的分析和滤波器的设计。

三、时域与频域分析的应用时域与频域分析在数字信号处理中有着广泛的应用。

以下是一些常见的应用领域：1. 音频信号处理：时域与频域分析在音频信号处理中起着重要的作用。

周期信号的时域及其频域分析周期信号是指具有固定周期的信号，即在其中一时间区间内重复出现的信号。

对于周期信号的时域分析，主要包括以下几个方面：1.周期：周期信号的主要特征是具有固定的周期。

周期可以通过观察信号的周期性重复来确定，也可以通过计算信号的基波频率的倒数得到。

2.幅值：周期信号的幅值是指信号在各个周期中的最大值或最小值。

幅值可以表示信号的强度或振幅大小。

3.相位：周期信号的相位是指信号相对于一些参考点的位置。

相位可以用角度或时间来表示，通常用角度表示。

4. 周期谐波分解：周期信号可以用一组基本波形的线性组合来表示，这组基本波形称为谐波。

周期信号的谐波分解可以用Fourier级数展开来实现。

Fourier级数展开将周期信号分解为基频和各个谐波的叠加，其中基频是周期信号的最低频率分量，谐波是基频的整数倍。

对于周期信号的频域分析，主要包括以下几个方面：1.频谱：频谱是指信号的频率成分及其强度。

周期信号的频谱通常是离散的，只包含基波和谐波成分。

2.频率分量：频率分量是指信号中的各个频率成分。

周期信号中的频率分量由基频和谐波组成。

3.谱线：谱线是频谱图中的一条直线，代表一些频率成分的强度。

周期信号的谱线通常为离散的峰值。

4.谱分辨率：谱分辨率是指频谱分析能够区分不同频率分量的能力。

谱分辨率取决于采样频率和频率分辨率。

频域分析可以通过傅里叶变换来实现。

傅里叶变换能够将信号从时域转换到频域，得到信号的频谱。

对于周期信号，可以使用傅里叶级数展开来进行频域分析，得到信号的频率成分及其强度。

综上所述，周期信号的时域分析主要关注周期、幅值和相位等特征，而频域分析则关注频率成分及其强度。

通过时域及频域分析，可以深入理解周期信号的性质和特点，从而更好地理解和处理周期信号。

sin 3t
1
3
sin
3
xˆ3
a3e j30t
a e j30t 3
2
3
cos3t
k k
5 : a5e j50t
1
5
5 : a5e j50t
cos5t j 1 5
1 cos5t j 5
sin
1
5
5t
sin 5t
xˆ5
a5e j50t
a5e j50t
2
5
cos5t
k k
2 : a2e j20t 0 2 : a2e j20t
为：
3
x(t) ak e jk 2t
k 3
其中， a0 1, a1 a1 1 4, a2 a2 1 2, a3 a3 1 3 求其三角函数傅里叶级数
注：大多数情况下，复指数和三角函数傅里叶 级数间的互换可以通过欧拉公式来完成
cos x e jx e jx , sin x e jx e jx
6
3、系统的特征函数(Eigenfunction)
若系统对一个输入信号的输出响应仅是一个幅度因子 常数（可能是复数）乘以该输入信号，则称该信号为 系统的特征函数，而该幅度因子常数称为系统的特征 值(eigenvalue )。
est 是连续LTI系统的特征函数
zn 是离散LTI系统的特征函数
对一个特定 sk 或 zk , H (sk )或 H就(zk是) 对应的特征值。
T
本证明供学有余力同学参考
x(t)
ak e jk0t x(t)e jn0t
a e e jk0t jn0t k
k
k
两边都从0 ~ T对t求积分：
T x(t)e jn0tdt T

时域分析与频域分析方法时域分析和频域分析是信号处理中常用的两种方法。

它们可以帮助我们理解信号的特性、提取信号的频谱信息以及设计滤波器等。

本文将介绍时域分析和频域分析的基本原理和方法，并比较它们的优缺点。

一、时域分析方法时域分析是指在时间域内对信号进行分析和处理。

它研究的是信号在时间轴上的变化情况，通常用波形图表示。

时域分析的基本原理是根据信号的采样值进行计算，包括幅度、相位等信息。

时域分析方法常用的有以下几种：1. 时域波形分析：通过观察信号在时间轴上的波形变化，可以获得信号的幅度、周期、频率等信息。

时域波形分析适用于周期性信号和非周期性信号的观测和分析。

2. 自相关函数分析：自相关函数描述了信号与自身在不同时间延迟下的相似度。

通过计算自相关函数，可以获得信号的周期性、相关性等信息。

自相关函数分析通常用于检测信号的周期性或寻找信号中的重复模式。

3. 幅度谱密度分析：幅度谱密度是描述信号能量分布的函数。

通过对信号进行傅里叶变换，可以得到信号的频谱信息。

幅度谱密度分析可以用于选取合适的滤波器、检测信号中的频率成分等。

二、频域分析方法频域分析是指将信号从时间域转换到频率域进行分析和处理。

频域分析研究的是信号的频率特性，通常用频谱图表示。

频域分析的基本原理是将信号分解为不同频率的成分，通过分析每个频率成分的幅度、相位等信息来研究信号的特性。

频域分析方法常用的有以下几种：1. 傅里叶变换：傅里叶变换是频域分析的基础。

它可以将信号从时域转换到频域，得到信号的频谱信息。

傅里叶变换可以将任意连续或离散的信号表达为一系列正弦曲线的和，从而揭示信号的频率成分。

2. 快速傅里叶变换：快速傅里叶变换（FFT）是一种高效的计算傅里叶变换的方法，可以加快信号的频域分析速度。

FFT广泛应用于数字信号处理、图像处理等领域。

3. 频谱分析：通过对信号进行傅里叶变换或快速傅里叶变换，可以获得信号的频谱信息。

频谱分析可以帮助我们了解信号的频率成分分布、频率特性等，并用于设计滤波器、检测信号的谐波等。

阐述信号的时域描述与频域描述的特点。

信号的时域描述和频域描述是描述信号性质的两种不同方法。

时域描述是通过观察信号在时间轴上的变化来分析信号的特征。

时域描述可以提供信号的幅度、相位、频率等信息。

通过时域分析，我们可以观察到信号的波形、脉冲、周期性等特征。

时域描述的一大优点是直观性，可以直接看到信号的变化情况。

此外，时域描述也可以用于分析信号的稳定性、周期性、平稳性等特性。

但是，时域描述无法提供信号的频谱信息，对于包含多个频率成分的信号，时域描述无法直接分辨出不同频率成分。

频域描述是将时域信号分解成不同频率成分，并分析各个频率成分在信号中的贡献。

频域描述利用傅里叶变换等数学工具，将信号从时域转换到频域。

通过频域描述，我们可以得到信号的频谱、频率成分、功率谱密度等信息。

频域描述的一大优点是可以清晰地分辨出信号中的不同频率成分，因此对于频率特性分析非常有用。

此外，频域描述也可以用于滤波、频谱修复等应用。

但是，频域描述相比时域描述稍微抽象，需要一些数学工具来分析。

综上所述，时域描述和频域描述各有其特点。

时域描述直观且可以分析信号的其他特性，而频域描述可以提供信号的频谱信息。

在具体应用中，选择合适的描述方法取决于我们关心的信号特征以及所需的分
析目的。

时域与频域的信号分析比较信号处理是数字信号处理领域的重要分支，用于对信号进行分析、处理和改变。

在信号处理中，有两种常用的分析方法：时域分析和频域分析。

本文将对这两种方法进行比较，探讨它们的特点和应用。

一、时域分析时域分析是指对信号在时间上的变化进行分析。

在时域中，信号是随时间推移而变化的，我们可以观察到信号的幅度、频率以及相位等。

时域分析使用时间作为自变量，通过绘制信号在时间轴上的波形图来进行分析。

1. 特点时域分析具有以下特点：（1）直观性：时域分析将信号的时间变化展现在波形图上，我们可以直观地看到信号的形状、振幅和时序关系。

（2）易于理解：对于信号的非周期性变化和瞬态特征的分析，时域分析更容易理解和解释。

（3）计算简单：时域分析的计算相对简单，常用的统计指标如均值、方差、自相关等可以直接计算得出。

2. 应用时域分析广泛应用于以下领域：（1）语音处理：对语音信号的降噪、语音识别和语音合成等方面的处理使用时域分析方法。

（2）振动分析：对机械振动信号的频率、幅度和相位等进行分析，用于故障诊断和预测维护。

（3）图像处理：在数字图像处理中，时域分析用于图像增强、边缘检测和模糊处理等。

二、频域分析频域分析是指对信号在频率上的变化进行分析。

在频域中，信号的能量分布和频率成分可以清晰地展示出来。

频域分析通过将信号转换为频谱图或功率谱图，以便更好地理解信号的频率特性。

1. 特点频域分析具有以下特点：（1）可视化：频域分析将信号在频率轴上展示，可以直观地观察信号中各个频率成分的强弱和分布情况。

（2）频率分辨率高：频域分析可以提供更高的频率分辨率，能够检测到低频和高频的成分，对频率特性的分析更准确。

（3）谱分析：通过频域分析，可以得到信号的频谱信息，对信号的频域特性进行进一步研究。

2. 应用频域分析广泛应用于以下领域：（1）无线通信：频域分析用于无线信号的调制、解调和信道估计等，对信号的频率偏移进行校正和损耗分析。

19.09.2019
第三章 信号的时域、频域与数据域测试技术
12
示波器的分类
根据示波器对信号的处理方式的不同可分为模拟、数 字两大类：
1、模拟示波器 ——采用模拟方式对时间信号进行处理和显示。
2、数字示波器 ——对信号进行数字化处理后再显示。
模拟示波器可分为通用示波器、多束示波器、取样示 波器、记忆示波器和专用示波器等。
19.09.2019
第三章 信号的时域、频域与数据域测试技术
6
二、信号的时域分析与频域分析的关系
频域 （不显示负向变换） 频域平面
时域平面
频域
时域
信号的时域分析与频域分析既相互独立又密切相关。可 以通过傅里叶变换把它们联系起来并互相转换。
19.09.2019
第三章 信号的时域、频域与数据域测试技术
0 2 4 7 9 11 t
光点出现在荧光屏的中心位置。
(a) Ux=0、Uy=0
(b) Ux=0、Uy=常量
光点仅在垂直方向偏移：Uy为正电 压时，光点从荧光屏的中心往垂直
方向上移；Uy为负电压时，光点从 荧光屏的中心往垂直方向下移。
19.09.2019
第三章 信号的时域、频域与数据域测试技术
23
(c) Ux=常量、Uy=0
uy
T
y
ux
T
x 19.09.2019
t
t n=2
如果扫描电压周
期Tx与被测电压周 期Ty保持Tx=nTy的 关系，则称扫描
电压与被测电压 “同步”。
第三章 信号的时域、频域与数据域测试技术
32
（2）Tx≠nTy(n为正整数)，即不满足同步关系时，显示 的波形不稳定。

时域和频域的关系总结时域和频域是信号处理领域中两个非常重要的概念，它们是分析和处理信号的两种不同方法。

本文将对时域和频域的概念、特点和关系进行总结和阐述。

一、时域和频域的概念时域是指信号随时间变化的情况，通俗的说就是信号的时间波形。

时域分析是指通过观察信号在时间轴上的波形特征，来研究信号的性质和特征。

时域分析常用的方法包括时域图、自相关函数、互相关函数等。

频域是指信号在频率轴上的分布情况，通俗的说就是信号的频谱。

频域分析是指将信号在时间域上的波形转换成频域上的频谱分布，通过分析信号在频域上的分布情况，来研究信号的性质和特征。

频域分析常用的方法包括傅里叶变换、快速傅里叶变换、小波变换等。

二、时域和频域的特点时域分析的特点是可以直观地观察信号的波形，对信号的瞬时特性进行分析。

时域分析可以提供信号的时间信息，对于研究信号的变化趋势、周期性、脉冲响应等方面具有很大的帮助。

频域分析的特点是可以将信号的复杂波形分解成多个简单的正弦波，从而更好地理解信号的频率成分。

频域分析可以提供信号的频率信息，对于研究信号的谐波分量、频率响应、滤波器设计等方面具有很大的帮助。

三、时域和频域的关系时域和频域是相互关联的，它们之间存在着一种转换关系。

傅里叶变换就是将时域信号转换成频域信号的一种方法，它是时域和频域之间最常用的转换方式之一。

傅里叶变换的公式如下：$$F(omega) = int_{-infty}^{infty} f(t) e^{-jomega t} dt$$ 其中，$f(t)$ 表示时域信号，$F(omega)$ 表示频域信号，$omega$ 表示角频率。

傅里叶变换可以将时域信号转换成频域信号，从而更好地分析信号的频率特性。

同样的，逆傅里叶变换可以将频域信号转换成时域信号，从而更好地分析信号的时间特性。

逆傅里叶变换的公式如下：$$f(t) = frac{1}{2pi} int_{-infty}^{infty} F(omega)e^{jomega t} domega$$其中，$f(t)$ 表示时域信号，$F(omega)$ 表示频域信号，$omega$ 表示角频率。
