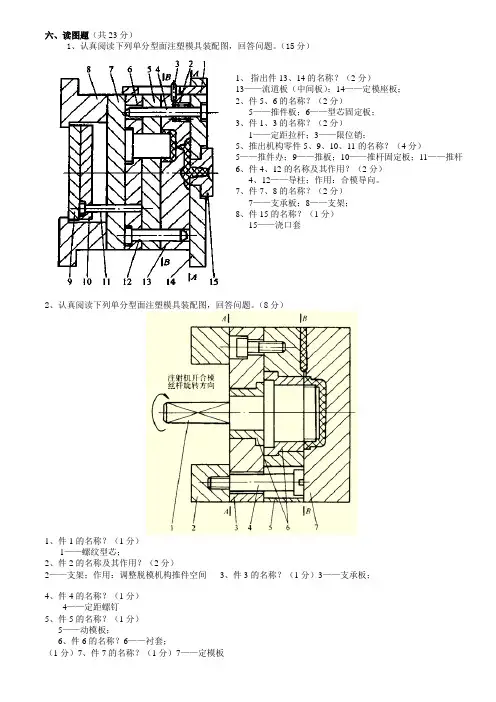

六、读图题（共23分）1、认真阅读下列单分型面注塑模具装配图，回答问题。

（15分）1、指出件13、14的名称？（2分）13——流道板（中间板）；14——定模座板；2、件5、6的名称？（2分）5——推件板；6——型芯固定板；3、件1、3的名称？（2分）1——定距拉杆；3——限位销；5、推出机构零件5、9、10、11的名称？（4分）5——推件办；9——推板；10——推杆固定板；11——推杆6、件4、12的名称及其作用？（2分）4、12——导柱；作用：合模导向。

7、件7、8的名称？（2分）7——支承板；8——支架；8、件15的名称？（1分）15——浇口套2、认真阅读下列单分型面注塑模具装配图，回答问题。

（8分）1、件1的名称？（1分）1——螺纹型芯；2、件2的名称及其作用？（2分）2——支架；作用：调整脱模机构推件空间3、件3的名称？（1分）3——支承板；4、件4的名称？（1分）4——定距螺钉5、件5的名称？（1分）5——动模板；6、件6的名称？6——衬套；（1分）7、件7的名称？（1分）7——定模板综合题1.写出各零件名称？答案：1-定模座板、2-型芯固定板、3-型芯、4-定模推件板、5-楔块、6-动模板、7-摆钩、8-型芯固定板、9-支承板、10-动模座板、11-推杆、12-推杆固定板、13-顶距拉杆、14-弹簧、15-斜划块、16-斜销、17-限位螺钉、18-小型芯、19-复位弹簧。

2.模具采用何种浇口形式？答案：侧浇口。

3.模具采用何种冷却系统？答案：钻孔式水道冷却系统。

4.件11、14的作用是什么？答案：件11的作用是推出凹模斜滑块上行；件14的作用是辅助下模具首先从Ⅰ—Ⅰ分型面分型。

5.模具有几个分型面？答案：三个分型面。

6.叙述模具工作原理。

答案：由于摆钩7的作用，在弹簧14辅助下模具首先从Ⅰ—Ⅰ分型面分型，定模推件板4强制制品脱离主型芯3而留于型腔内。

当摆钩7脱离斜块5的约束后，在弹簧的作用下向外摆动，而不再压定目推件板4。

塑料成型工艺与模具设计习题绪论1.填空2.按成型过程中物理状态不同分类，可分为压缩模、压注模、注射模、挤出机头；气动成型。

3.塑料中必要和主要成分是树脂，现在制造合成树脂的原料主要来自于石油。

问答1.什么是模具？什么是塑料模具？模具具备什么特点？答：模具是指利用其本身特定形状去成型具有一定形状和尺寸的制品的工具。

塑料模具是指利用其本身特定密闭腔体去成型具有一定形状和尺寸的立体形状塑料制品的工具。

模具的特点是：（1）模具：是一种工具（2）模具与塑件：“一模一样”；（3）订货合同：单件生产（4）模具生产制件所具备的高精度、高复杂程度、高一致性、高生产率和低消耗，是其他加工制造方法所不能比拟的。

2.塑料工业体系由哪两大部分组成？答：塑料工业体系由塑料生产、塑料制件生产两大部分组成。

它们分别为塑料生产即塑料原料和半成品的生产和塑料制件生产，即利用各种成型手段将塑料加工成制品。

3.塑料模塑成型及模具技术的发展动向？（1）塑料成型技术的发展塑料成型理论的进展(各种流变行为的研究)塑料成型方法的革新(针对新型塑料和具有特殊要求的塑件 )制品的精密化、微型化和超大型化（2）产品市场的发展（3）塑料模具发展趋势（大型化、高精度、多功能复合模、热流道模具）第 0 章高分子聚合物结构特点与性能填空1.塑料中必要和主要成分是树脂，现在制造合成树脂的原料主要来自于石油。

2.塑料一般是由树脂和添加剂组成。

3.制备合成树脂的方法有聚合反应和缩聚反应两种。

4.高聚物中大分子链的空间结构有线型、直链状线型及体型三种形式。

5.从成型工艺出发，欲获得理想的粘度，主要取决于对温度、剪切速率和压力这三个条件的合理选择和控制。

6.料流方向取决于料流进入型腔的位置，故在型腔一定时影响分子取向方向的因素是浇口位置。

7.牛顿型流体包括粘性流体、粘弹性流体和时间依赖性流体。

8.受温度的影响，低分子化合物存在三种物理状态：固态、液态、气态。

9.非结晶型聚合物在温度变化过程中出现的三种物理状态有玻璃态、高弹态、粘流态。

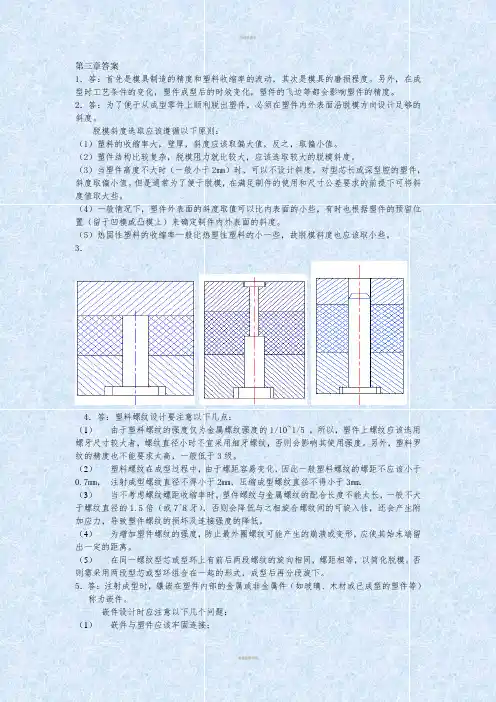

第三章答案1．答：首先是模具制造的精度和塑料收缩率的波动，其次是模具的磨损程度。

另外，在成型时工艺条件的变化，塑件成型后的时效变化，塑件的飞边等都会影响塑件的精度。

2．答：为了便于从成型零件上顺利脱出塑件，必须在塑件内外表面沿脱模方向设计足够的斜度。

脱模斜度选取应该遵循以下原则：（1）塑料的收缩率大，壁厚，斜度应该取偏大值，反之，取偏小值。

（2）塑件结构比较复杂，脱模阻力就比较大，应该选取较大的脱模斜度。

（3）当塑件高度不大时（一般小于2mm）时，可以不设计斜度，对型芯长或深型腔的塑件，斜度取偏小值。

但是通常为了便于脱模，在满足制件的使用和尺寸公差要求的前提下可将斜度值取大些。

（4）一般情况下，塑件外表面的斜度取值可以比内表面的小些，有时也根据塑件的预留位置（留于凹模或凸模上）来确定制件内外表面的斜度。

（5）热固性塑料的收缩率一般比热塑性塑料的小一些，故脱模斜度也应该取小些。

3．4．答：塑料螺纹设计要注意以下几点：（1）由于塑料螺纹的强度仅为金属螺纹强度的1/10~1/5 ，所以，塑件上螺纹应该选用螺牙尺寸较大者，螺纹直径小时不宜采用细牙螺纹，否则会影响其使用强度。

另外，塑料罗纹的精度也不能要求太高，一般低于3级。

（2）塑料螺纹在成型过程中，由于螺距容易变化，因此一般塑料螺纹的螺距不应该小于0.7mm，注射成型螺纹直径不得小于2mm，压缩成型螺纹直径不得小于3mm.（3）当不考虑螺纹螺距收缩率时，塑件螺纹与金属螺纹的配合长度不能太长，一般不大于螺纹直径的1.5倍（或7~8牙），否则会降低与之相旋合螺纹间的可旋入性，还会产生附加应力，导致塑件螺纹的损坏及连接强度的降低。

（4）为增加塑件螺纹的强度，防止最外圈螺纹可能产生的崩溃或变形，应使其始末端留出一定的距离。

（5）在同一螺纹型芯或型环上有前后两段螺纹的旋向相同，螺距相等，以简化脱模。

否则需采用两段型芯或型环组合在一起的形式，成型后再分段旋下。

5．答：注射成型时，镶嵌在塑件内部的金属或非金属件（如玻璃、木材或已成型的塑件等）称为嵌件。

塑料成型⼯艺与模具设计习题与答案0.按成型过程中物理状态不同分类，可分为压缩模、压注模、注射模、挤出机头；⽓动成型1.塑料中必要和主要成分是树脂，现在制造合成树脂的原料主要来⾃于⽯油。

2.塑料⼀般是由树脂和添加剂组成。

3.制备合成树脂的⽅法有聚合反应和缩聚反应两种。

4.⾼聚物中⼤分⼦链的空间结构有线型、直链状线型及体型三种形式。

5.从成型⼯艺出发，欲获得理想的粘度，主要取决于对温度、剪切速率和压⼒这三个条件的合理选择和控制。

6.料流⽅向取决于料流进⼊型腔的位置，故在型腔⼀定时影响分⼦取向⽅向的因素是浇⼝位置。

7.⽜顿型流体包括粘性流体、粘弹性流体和时间依赖性流体。

8.受温度的影响，低分⼦化合物存在三种物理状态：固态、液态、⽓态。

9.⾮结晶型聚合物在温度变化过程中出现的三种物理状态有玻璃态、⾼弹态、粘流态。

10.结晶聚合物只有玻璃态、粘流态两种物理状态。

11.随受⼒⽅式不同，应⼒有三种类型：剪切应⼒、拉伸应⼒、压缩应⼒。

12.分⼦取向会导致塑件⼒学性能的各向异性，顺着分⼦取向的⽅向上的机械强度总是⼤于其垂直⽅向上的机械强度。

13.内应⼒易导致制品开裂和翘曲、弯曲、扭曲、等变形，使不能获得合格制品14.产⽣内应⼒的—个重要因素是注射及补料时的剪切应⼒。

1.塑料的主要成份有树脂、填充剂、增塑剂、着⾊剂、润滑剂、稳定剂。

2.根据塑料成型需要，⼯业上⽤成型的塑料有粉料、粒料、溶液和分散体等物料。

3.热固性塑料的⼯艺性能有：收缩性、流动性、压缩率、⽔分与挥化物含量、固化特性。

4.热塑性塑料的⼯艺性能有：收缩性、塑料状态与加⼯性、粘度性与流动性、吸⽔性、结晶性、热敏性、应⼒开裂、熔体破裂。

5.塑料按合成树脂的分⼦结构及热性能可分为热塑性塑料和热固性塑料两种。

6.塑料按性能及⽤途可分为通⽤塑料、⼯程塑料、增强塑料。

7.塑料的使⽤性能包括：物理性能、化学性能、⼒学性能、热性能、电性能等。

8.塑料的填充剂有⽆机填充剂和有机填充剂，其形状有粉状．纤维状和⽚状等。

一、填空题1．在注射成型中应控制合理的温度，即控制料筒、喷嘴和模具温度。

2．根据塑料的特性和使用要求，塑件需进行塑后处理，常进行退火和调湿处理。

3．塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类。

4．在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在动模上。

5．塑料一般是由树脂和添加剂组成。

6．塑料注射模主要用来成型热塑性塑料件。

压缩成型主要用来成型热固性塑料件。

7．排气是塑件成型的需要，引气是塑件脱模的需要。

8．注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。

9．凹模其形式有整体式和组合式两种类型。

10．导向机构的形式主要有导柱导向和锥面定位两种。

11．树脂分为天然树脂和合成树脂。

12．注射模塑最主要的工艺条件，即“三要素”是压力、时间和温度。

二、单选题1. 卧式注射机SX-Z-63/50中的50表示锁模力为（ C ）A、5003cmB、503cmC、50kND、500kN2.注射机料筒温度的分布原则是什么？（ A ）A、前高后低B、前后均匀C、后端应为常温D、前端应为常温3．热塑性塑料在常温下，呈坚硬固态属于（ A ）A、玻璃态B、高弹态C、粘流态D、气态4．下列不属于塑料模失效形式的是（ D ）？A、变形B、断裂C、磨损D、冷却5．凹模是成型塑件（ A ）的成型零件？A、内表面B、外表面C、上端面D、下端面6．球头铣刀主要用于加工塑料模具零件中的( D )内容？A、大平面B、孔C、键槽D、轮廓7．下列不属于注射模导向机构的是（ D ）？A、导柱B、导套C、导向孔D、推杆8．主流道一般位于模具中心位置，它与注射机的喷嘴轴心线（ D ）？A、垂直B、相交C、相切D、重合9．下列不属于推出机构零件的是（ C ）？A、推杆B、复位杆C、型芯D、推板10．压缩模具中凸模的结构形式多数是（ B ）的，以便于加工制造。

A、不锈钢B、整体式C、工具钢D、组合式11．以下属于天然树脂的是（ A ）。

塑料成型工艺与模具设计（第二版）习题册参考答案第一章塑料及其成型基础知识第一节塑料和塑料制品一、填空题1．热固性塑料2．增强塑料3．塑料4．合成树脂5．无定型塑料6．强度7．稳定剂8．聚乙烯9．塑料成型模具10．填充剂11．物理性能12．制品要求的使用性能13．塑料型材14．石油二、选择题1．B2．D3．A4．A5．A6．C 7．C8．D9．C10．B 11．A12．D13．B14．C15．C16．D三、判断题1．√ 2．√ 3．× 4．× 5．× 6．√ 7．× 8．√ 9．×10．× 11．× 12．√ 13．√ 14．× 15．×四、简答题1．通常可以从以下方面考虑：制品要求的使用性能、原料的可加工性、制品的成本和原料的来源。

2．塑料（制品）在众多领域得到了广泛的应用，其根本原因在于，塑料具有优异的性能，主要表现在：低密度；高化学稳定性；一般塑料都具有良好的绝缘性，有些塑料具有优良的光、电、声、磁特性；大部分塑料的摩擦因数低，有些塑料有很好的自润滑性；来源丰富,可以使用高效率的工艺方法进行成型加工。

3．塑料虽然具有许多优点和广泛用途，但并非十全十美，有些缺陷至今未能克服，如老化（在阳光、压力等作用下，经一定时间后会“变老”、变色、变脆易碎）、不耐高温等。

所以，塑料还不能从根本上替代金属材料。

4．塑料制品的生产都要经过机械加工、修饰加工和装配加工阶段，将它们统称为塑料的二次加工。

5．聚四氟乙烯（PTFE）密度为2.1～2.3g/cm3，其机械性质较软，具有非常低的表面能。

聚四氟乙烯具有一系列优良的使用性能：耐高温——长期使用温度200～260°C，耐低温——在-100°C时仍柔软；耐腐蚀——能耐王水和一切有机溶剂；耐气候——塑料中最佳的老化寿命；高润滑——具有塑料中最小的摩擦系数（0.04）；不粘性——具有固体材料中最小的表面张力而不粘附任何物质；无毒害——具有生理惰性；优异的电气性能，是理想的C级绝缘材料，报纸厚的一层就能阻挡1500V的高压；比冰还要光滑。

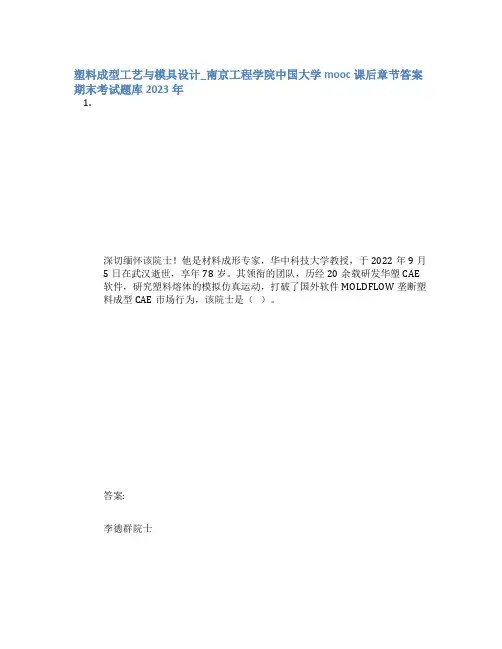

塑料成型工艺与模具设计_南京工程学院中国大学mooc课后章节答案期末考试题库2023年1.深切缅怀该院士！他是材料成形专家，华中科技大学教授，于2022年9月5日在武汉逝世，享年78岁。

其领衔的团队，历经20余载研发华塑CAE软件，研究塑料熔体的模拟仿真运动，打破了国外软件MOLDFLOW垄断塑料成型CAE市场行为，该院士是（）。

答案:李德群院士2.如图所示一次性水杯，其材料是通用（普通）塑料，耐热性好，能在100℃以上的温度下进行消毒灭菌，该材料是（）。

答案:聚丙烯3.2021年2月25日习近平总书记在全国脱贫攻坚总结表彰大会庄严宣告：经过全党全国各族人民共同努力，在迎来中国共产党成立一百周年的重要时刻，我国脱贫攻坚战取得了全面胜利。

而农用地膜作用于国家粮食安全，助力脱贫攻坚起到了关键性作用，其成型方法是（）。

答案:挤出成型4.如图所示模具，其类型是（）。

答案:中空吹塑模具5.PASS材料具有较高的军事价值，在我国还没有实现产业化生产之前，国外的PASS材料一直对我国实行禁运政策。

2016年7月，我国技术团队历经十多年的研发，攻克了国内外PASS技术工艺上的难关，填补了国内空白，实现了工业化生产，是我国在新材料领域迈出的一大步，PASS全称为（）。

答案:聚芳硫醚砜6.口罩在抗击新冠疫情中发挥了重要的作用，如图所示口罩材料，其中间层是高熔指的聚丙烯熔喷布，需要驻极处理带上一定的电荷才能发挥过滤效果，熔喷布的成型方法是（）。

答案:挤出成型7.从塑件模具壁厚设计角度来考虑，下列4个图哪个图设计是合理的（）。

答案:8.2020年1月，国家发布了《关于进一步加强塑料污染治理的意见》。

2021年1月1日是全国塑料污染治理首个重要阶段性节点。

哪些产品今后是要逐渐淘汰不能再使用的（）。

答案:不可降解一次性塑料吸管、厚度小于0.025毫米的超薄塑料购物袋、一次性发泡塑料餐盒、餐具、厚度小于0.01毫米的聚乙烯农用地膜9.编著出版了中国高校第一本高分子教科书《高分子物化学原理》，被誉为“中国塑料之父”的是（）。
