网架工程挠度测量记录表

编号：电土施表6-12单位工程名称干煤棚工程施工单位监理单位构造种类钢网架构造施工部位钢网架 A-B 轴/9-12 轴安装施工日期2016 年 3 月 27 日施工及检查依照：设计图号GG-03 至 GG-15 ，规范、标准名称：GB50205-2001 。

挠度值：≤ 1.15 倍设计值纵横向长度：± L／2000，且± 30mm支座中心偏移： L／3000，≤ 30mm支座高差： 15～30mm支座锚栓、构件、杆件进场检查状况：杆件进场检查未发现质量问题，切合设计要求。

拼、安装及吊装过程状况及误差值：拼、安装过程中严格依照图纸施工，吊装过程中严格依照施工方案规定的方法施工，误差值切合设计要求。

检查结果：合格专业监理工程师：质检员：施工员：年月日年月日年月日编号：电土施表6-12单位工程名称干煤棚工程施工单位监理单位构造种类钢网架构造施工部位钢网架 A-B 轴/12-16 轴安装施工日期2016 年 4 月 2 日施工及检查依照：设计图号GG-03 至 GG-15 ，规范、标准名称：GB50205-2001 。

挠度值：≤ 1.15 倍设计值纵横向长度：± L／2000，且± 30mm支座中心偏移： L／3000，≤ 30mm支座高差： 15～30mm支座锚栓、构件、杆件进场检查状况：杆件进场检查未发现质量问题，切合设计要求。

拼、安装及吊装过程状况及误差值：拼、安装过程中严格依照图纸施工，吊装过程中严格依照施工方案规定的方法施工，误差值切合设计要求。

检查结果：合格专业监理工程师：质检员：施工员：年月日年月日年月日编号：电土施表6-12单位工程名称干煤棚工程施工单位监理单位构造种类钢网架构造施工部位钢网架 A-B 轴/16 轴安装施工日期2016 年 4 月 8 日施工及检查依照：设计图号GG-03 至 GG-15 ，规范、标准名称：GB50205-2001 。

附录B 网架工程质量验收记录表
B.0.1 网架制作（螺栓球成品）质量验收应按表B.0.1进行记录。

B.0.2 网架制作（高强度螺栓）质量验收应按表B.0.2进行记录。

表B.0.2 网架制作（高强度螺栓）质量验收记录编号：
B.0.3 网架制作（封板、锥头、套筒）质量验收应按表B.0.3进行记录。

表B.0.3 网架制作（封板、锥头、套筒）质量验收记录编号：
B.0.4 网架制作（焊接球成品）质量验收应按表B.0.4进行记录。

表B.0.4 网架制作（焊接球成品）质量验收记录编号：
B.0.5 网架制作（焊接钢板）质量验收应按表B.0.5进行记录。

表B.0.5 网架制作（焊接钢板）质量验收记录编号：
B.0.6 网架制作（杆件）质量验收应按表B.0.6进行记录。

表B.0.6 网架制作（杆件）质量验收记录编号：
B.0.7 网架制作（支座）质量验收应按表B.0.7进行记录。

表B.0.7 网架制作（支座）质量验收记录编号：
B.0.8 网架安装质量验收应按表B.0.8-1和表B.0.8-2进行记录。

表B.0.8-1 网架安装质量验收记录编号：
表B.0.8-2 网架安装质量验收记录编号：
B.0.9 涂装工程（防腐涂料涂装）质量验收应按表B.0.9进行记录。

表B.0.9 涂装工程（防腐涂料涂装）质量验收记录编号：
B.0.10 涂装工程（防火涂料涂装）质量验收应按表B.0.10进行记录。

表B.0.10 涂装工程（防火涂料涂装）质量验收记录编号：。

钢⽹架挠度测量⼊门教程（⼆）（含详细检测步骤与图解）钢结构变形检测作业指导书——钢⽹架挠度测量⼊门教程（⼆）第⼆部分⽹架挠度测量现场检测（上）1 接受委托与检测⽅案编制（步骤1）⽹架挠度测量的现场检测⼯作程序及步骤，可依据《GB/T 50344-2004 建筑结构检测技术标准》第3.2条规定，步骤流程为：接受委托、现场调查、制定检测⽅案、现场检测、计算分析和结果评价、出具检测报告。

在接受委托单位的检测委托后，应进⾏现场和有关资料的调查，收集被测⽹架结构的设计图纸，设计要求等资料，制定检测⽅案。

检测⽅案的编制内容，按《JGJ 8-2016 建筑变形测量规范》第3.3.2条技术设计规定，明确以下检测内容：1）⽹架挠度测量的任务要求。

2）待测⽹架的概况，包括建筑及其结构类型、岩⼠⼯程条件、建筑规模、所在位置、所处⼯程阶段等。

3）已有变形测量成果资料及其分析。

4）依据的技术标准名称及编号。

5）变形测量的精度和等级。

6）采⽤的平⾯坐标系统、⾼程基准。

7）基准点、⼯作基点和监测点布设⽅案，包括标⽯与标志 型式、埋设⽅式、点位分布及数量等。

8）观测频率及观测周期。

9）变形预警值及预警⽅式。

10）仪器设备及其校验要求。

11）观测作业及数据处理⽅法要求。

12）提交成果的内容、形式和时间要求。

13）成果质量检验⽅式。

 14） 相关附图、附表等。

⽹架挠度测量检测⽅案的编制⽅法，将在以下讲解挠度测量的检测过程后，放在本教程最后进⾏说明，这样才⽐较好理解。

2 变形测量精度等级的确定（步骤2）为什么要确定测量精度等级？2.1 为什么要确定测量精度等级由于测量精度直接影响到观测成果的可靠性，因此⼯程测量都需要先确定合适的观测精度等级。

只有确定了测量精度等级，才能确定使⽤什么样的观测⽅法、仪器设备和投⼊费⽤等。

建筑物变形观测的精度要求，取决于变形的⼤⼩和观测⽬的，精度过⾼使测量⼯作复杂，费⽤和时间增加，⽽精度定的太低⼜会增加变形分析的困难，使所估计的变形参数误差⼤，甚⾄会得出不正确的结论。

网架挠度检测报告引言本报告旨在介绍网架挠度检测的步骤和方法。

网架是建筑工程中常见的结构形式，因其具有轻巧、强度高的特点，被广泛应用于大跨度建筑和桥梁等领域。

然而，长期使用和外界环境的影响可能导致网架变形和挠度的产生。

因此，对网架进行定期挠度检测是确保结构稳定性和安全性的重要措施。

步骤一：准备工作在进行网架挠度检测之前，需要进行一些准备工作。

首先，确定需要检测的网架位置和范围。

其次，收集相关的设计图纸和技术规范，以便对比分析。

最后，确保检测仪器和设备的正常运行，并进行必要的校准。

步骤二：选择检测方法根据网架的具体情况和检测要求，选择适当的检测方法。

常用的网架挠度检测方法包括静态测量和动态测量。

静态测量是通过测量网架上设置的固定点的位移来计算挠度，适用于稳定静态条件下的检测。

动态测量则是通过施加外力或振动网架，然后测量挠度响应来进行检测，适用于动态工况下的检测。

步骤三：布置检测点根据选择的检测方法，在网架上布置合适的检测点。

检测点的位置应遵循一定的规律，以保证测量结果的准确性和可比性。

通常，检测点应分布在网架的主要支撑部位和跨度较大的区域。

步骤四：进行挠度测量在布置好检测点后，开始进行挠度测量。

根据选择的检测方法，使用相应的仪器和设备进行测量。

在静态测量中，通过测量各个检测点的位移来计算挠度。

在动态测量中，通过施加外力或振动网架，然后测量挠度响应来得到挠度值。

步骤五：数据处理和分析完成挠度测量后，对所得到的数据进行处理和分析。

首先，根据测量结果计算网架在不同位置的挠度值。

然后，将测量数据与设计图纸和技术规范进行对比分析，判断网架是否存在变形和挠度超标的情况。

最后，根据分析结果进行评估和决策，确定是否需要采取修复措施。

步骤六：报告撰写在完成数据处理和分析后，撰写网架挠度检测报告。

报告应包括以下内容：检测的目的和范围、选择的检测方法、布置的检测点、测量结果和数据分析、结论和建议等。

报告应以清晰简洁的语言进行撰写，并附上相关的图表和数据表格以支持分析和结论。

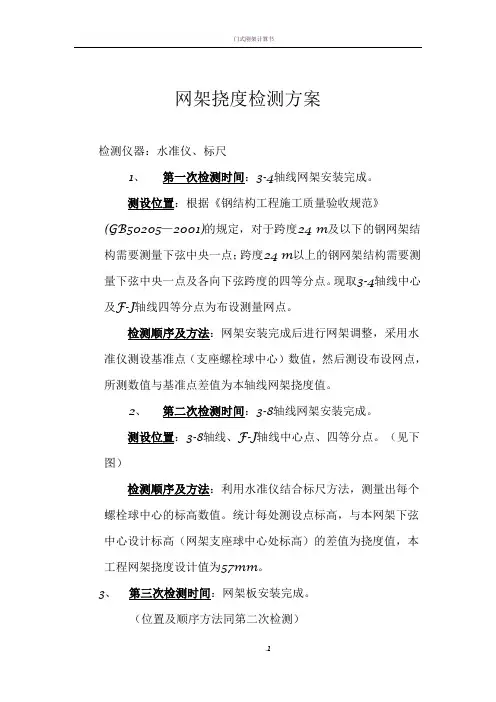

网架挠度检测方案
检测仪器：水准仪、标尺
1、第一次检测时间：3-4轴线网架安装完成。

测设位置：根据《钢结构工程施工质量验收规范》(GB50205—2001)的规定，对于跨度24 m及以下的钢网架结构需要测量下弦中央一点；跨度24 m以上的钢网架结构需要测量下弦中央一点及各向下弦跨度的四等分点。

现取3-4轴线中心及F-J轴线四等分点为布设测量网点。

检测顺序及方法：网架安装完成后进行网架调整，采用水准仪测设基准点（支座螺栓球中心）数值，然后测设布设网点，所测数值与基准点差值为本轴线网架挠度值。

2、第二次检测时间：3-8轴线网架安装完成。

测设位置：3-8轴线、F-J轴线中心点、四等分点。

（见下图）
检测顺序及方法：利用水准仪结合标尺方法，测量出每个螺栓球中心的标高数值。

统计每处测设点标高，与本网架下弦中心设计标高（网架支座球中心处标高）的差值为挠度值，本工程网架挠度设计值为57mm。

3、第三次检测时间：网架板安装完成。

（位置及顺序方法同第二次检测）
4、第四次检测时间：屋面所有施工已全部施工完成。

（位置及顺序方法同第二次检测。

）
5、悬挑部分为3.7米，是由一榀网架构成，不需要单独布点检测。
