照明工程施工方案(1)照明工程是建筑物中不可或缺的一部分，不仅能提供光线，还能为建筑物增添美感。
本文将介绍一种照明工程的施工方案，包括施工前准备、设备选型、施工流程等内容。
一、施工前准备在进行照明工程施工之前，必须进行充分的准备工作。
首先，需要对建筑物进行勘测，了解建筑结构、用途、光线需求等情况。
其次，根据勘测结果确定最佳的照明方案。
最后，准备所需的材料和设备，确保施工过程顺利进行。
二、设备选型选择合适的照明设备对于照明工程至关重要。
一般情况下，常用的照明设备包括LED灯、荧光灯、卤素灯等。
在选择设备时，需要考虑建筑物的用途、照明需求和能耗情况，确保选型合理。
三、施工流程1. 安装支架首先，施工人员需要安装照明设备的支架。
支架的安装位置应根据照明方案确定，确保照明效果最佳。
2. 布线接下来，进行电线的布线工作。
电线的布线应符合安全标准，并且要注意避免混乱的线路，以确保后期维护和检修的便利。
3. 安装灯具在支架和电线就绪后，施工人员可以安装灯具。
安装时需要遵循操作规范，确保每个灯具安装牢固、线路连接正确。
4. 调试安装完所有灯具后，进行照明系统的调试。
通过调试，可以检查每个灯具的工作情况，确保照明效果符合设计要求。
四、施工质量检查施工完成后，需要进行质量检查。
检查内容包括灯具是否安装牢固、线路连接是否正确、照明效果是否满足要求等。
只有通过质量检查，确认照明工程质量合格后，才能交付使用。
五、施工总结照明工程的施工是一个细致而复杂的过程，需要施工人员具备丰富的经验和技术。
通过合理的施工方案和严格的质量控制，才能确保照明工程施工顺利完成，为建筑物提供良好的照明效果。
室内照明工程施工技术方案1. 方案描述本方案旨在提供室内照明工程的施工技术，确保照明设备的合理布置和良好的照明效果。
本方案适用于各类室内场所的照明工程施工。
2. 施工步骤2.1 预施工准备：- 确定照明设计方案，并获得相关批准文件。
- 检查施工所需材料和工具的配备情况。
- 制定施工计划和安全措施，并进行相关人员培训。
2.2 照明设备安装：- 根据设计方案，在合适的位置安装照明设备，包括吊灯、筒灯、壁灯等。
- 确保安装位置准确无误，并注意安全和美观性。
2.3 电气线路铺设：- 根据设计方案，设计合理的电气线路布置图。
- 铺设电气线路，包括电缆、导线、插座等。
- 接线和安装开关、控制面板等电气设备。
2.4 灯具调试：- 确保所有电气线路无误后，进行灯具的调试工作。
- 逐一检测灯具的连接和控制功能，确保正常工作。
3. 施工注意事项3.1 安全措施：- 施工人员必须佩戴安全帽、防护手套等个人防护装备。
- 严禁擅自更改施工计划和设计方案。
3.2 质量控制：- 施工过程中，应注意材料的质量和施工工艺的合理性。
- 完成每个施工步骤后，及时进行验收，确保质量符合要求。
3.3 环境保护：- 施工过程中，遵守相关的环境保护法规。
- 合理处理施工废弃物，确保环境卫生和安全。
4. 施工完成验收4.1 配合设计方验收：- 完成施工后，邀请设计方进行验收。
- 根据设计方要求进行调整和改进。
4.2 完工报告：- 完成验收后，编写完工报告，并提交相关部门。
以上为室内照明工程施工技术方案的基本内容，具体情况可根据实际需求进行调整和补充。
本方案在施工过程中，应确保施工质量和安全，并保护环境。
照明工程施工方案(2)一、项目背景照明工程是建筑施工中不可或缺的一个重要环节，它不仅能够提供必要的照明功能，还可以影响整体空间的舒适度和视觉效果。
因此，在进行照明工程施工时，需要综合考虑建筑的需求、设计方案以及施工工艺，以确保最终的效果符合预期。
二、施工前准备1.方案确认在开始照明工程施工之前，首先要确认施工方案。
施工方案应包括照明设计图纸、照明设备清单、施工工艺流程等内容。
只有明确了施工方案，才能有针对性地进行后续的准备工作。
2.材料准备根据施工方案，准备好所需的照明设备和材料。
这包括灯具、导线、开关等设备，以及各种安装所需的工具和辅助材料。
确保材料的质量和数量符合需求，以免在施工过程中出现延误。
三、施工流程1.材料验收在开始施工之前，对准备好的材料进行验收。
检查灯具是否完好，导线是否齐全，开关是否灵活等，确保材料符合要求，无损坏或缺陷。
2.布线根据照明设计图纸，合理布置导线和线路。
确保导线的接线正确、牢固，以及线路的走向合理，避免出现杂乱的线缆，影响整体美观性。
3.安装灯具根据设计要求，在合适的位置安装灯具。
注意灯具的安装高度和角度，确保灯光的照射范围和亮度符合设计要求。
安装过程中要注意灯具接线的正确性以及灯具的牢固度。
4.接线调试在安装完成后，对灯具进行接线，接通电源进行调试。
确保灯具正常工作，灯光效果符合设计要求。
同时还要进行开关检测，确保开关的正常使用。
四、施工验收施工完成后，需要对照明工程进行验收。
验收内容包括灯具的安装位置、亮度和色温是否符合设计要求，线路的接线是否牢固，开关的使用是否正常等。
只有通过验收，确认照明工程符合预期要求，方可结束整个施工过程。
五、总结和展望照明工程的施工是一个复杂而细致的过程，需要施工人员具备专业的技能和耐心。
通过本次施工，我们进一步了解了照明工程的施工流程和注意事项，为今后的照明工程施工积累了经验。
在未来的工作中，我们将继续不断学习和改进，提高照明工程施工的质量和效率。
第1篇一、工程概况本工程旨在提升某区域照明水平，改善夜间交通及环境照明条件。
工程范围包括道路两侧路灯的安装、维修及更新，涉及路灯基础建设、灯具安装、电气线路敷设等环节。
二、施工准备1. 技术准备（1）熟悉设计图纸、施工规范和操作规程，确保施工质量。
（2）组织施工人员学习相关技术知识，提高施工技能。
2. 主要机具设备及劳力组织（1）机具设备：挖掘机、装载机、压路机、吊车、电焊机、切割机、水平仪、测距仪等。
（2）劳力组织：根据工程规模，合理配置施工人员，确保工程进度。
三、施工工艺流程1. 施工顺序及验收安排（1）按照设计图纸进行现场勘查，确定路灯安装位置。
（2）进行土方开挖、基础施工、灯具安装、电气线路敷设等工序。
（3）完成施工后，进行验收，确保工程质量。
2. 施工方法（1）土方开挖：根据设计要求，进行土方开挖，确保基础尺寸符合要求。
（2）基础施工：采用钢筋混凝土基础，按照设计图纸进行施工，确保基础稳定。
（3）灯具安装：按照设计要求，将灯具安装在基础预埋的支架上，确保灯具安装牢固。
（4）电气线路敷设：采用埋地电缆，按照设计要求进行敷设，确保线路安全可靠。
3. 系统调试送电（1）完成电气线路敷设后，进行系统调试，确保线路无故障。
（2）送电前，对施工人员进行安全教育，确保送电安全。
（3）送电后，对路灯进行试运行，确保照明效果达到预期。
四、施工的质量控制要求1. 土方开挖：严格按照设计要求进行，确保基础尺寸符合要求。
2. 基础施工：采用钢筋混凝土基础，确保基础稳定，符合设计规范。
3. 灯具安装：按照设计要求进行，确保灯具安装牢固，照明效果良好。
4. 电气线路敷设：按照设计要求进行，确保线路安全可靠，无故障。
五、安全注意事项1. 施工现场应设置安全警示标志，确保施工人员安全。
2. 电气线路敷设过程中，注意防止触电事故。
3. 高空作业时，采取安全防护措施，确保施工人员安全。
六、环境保护措施1. 施工过程中，做好废水、废气、噪声等污染物的处理，确保环境保护。
第1篇一、项目背景随着城市化进程的加快，照明工程在城市建设中扮演着越来越重要的角色。
良好的照明不仅能美化城市环境，提高城市形象，还能保障市民出行安全，提升居民生活质量。
本方案旨在为某城市道路照明工程提供一套科学、合理的施工方案，确保工程顺利进行，达到预期效果。
二、工程概况1. 工程名称：某城市道路照明工程2. 工程地点：某城市主要道路3. 工程规模：全长约XX公里，涉及XX个路段4. 工程内容：道路照明、景观照明、夜景照明等5. 工程投资：XX万元6. 施工周期：XX个月三、施工组织与管理1. 施工组织机构（1）项目经理部：负责整个工程的组织、协调、指挥和监督工作。
（2）工程技术部：负责工程的技术设计、施工方案编制、施工图纸审核、技术交底等工作。
（3）工程物资部：负责工程所需物资的采购、验收、保管、发放等工作。
（4）工程质检部：负责工程质量监督、验收、整改等工作。
（5）工程安全部：负责工程安全监督、安全教育、安全事故处理等工作。
2. 施工管理措施（1）建立健全施工管理制度，确保工程有序进行。
（2）严格执行施工方案，确保工程质量。
（3）加强施工现场管理，确保施工安全。
（4）加强工程进度控制，确保工程按期完成。
（5）加强工程成本控制，确保工程效益。
四、施工方案1. 施工准备（1）现场勘查：对施工现场进行实地勘查，了解地形、地质、水文、交通等情况。
（2）施工图纸会审：组织相关部门对施工图纸进行会审，明确设计意图、技术要求、施工难点等。
（3）施工组织设计：根据工程特点，编制详细的施工组织设计，明确施工顺序、施工方法、施工工艺等。
（4）人员培训：对施工人员进行专业培训，提高施工技能和安全意识。
（5）物资采购：根据工程需求，采购施工所需材料、设备、工具等。
2. 施工方法（1）道路照明1）采用高压钠灯作为道路照明光源，光源色温为5700K，光效大于80lm/W。
2）灯具采用全铝压铸成型，表面处理采用喷塑工艺，具有良好的耐腐蚀性能。
施工照明方案一、背景介绍施工照明方案是为了在施工现场提供良好的照明条件，确保施工人员的安全和施工质量。
本文将详细介绍施工照明方案的设计原则、照明设备选择和照明布局等内容。
二、设计原则1. 安全性：施工现场的照明设备必须符合相关的安全标准，避免火灾、触电等危（wei）险情况的发生。
2. 能效性：选择高效节能的照明设备，减少能源消耗，降低施工成本。
3. 舒适性：照明设备应提供适当的亮度和均匀的光线分布，避免眩光和阴影，提高施工人员的工作效率。
4. 可靠性：照明设备应具备良好的耐用性和稳定性，减少维护和更换的频率。
三、照明设备选择1. 主要照明设备：a. LED灯具：LED灯具具有高效节能、寿命长、抗震性强等优点，适合于大面积照明。
b. 高压钠灯：高压钠灯具有高亮度、高色温、寿命长等特点，适合于室外照明。
c. 荧光灯：荧光灯具有高亮度、均匀光线分布等特点，适合于室内照明。
2. 辅助照明设备：a. 应急照明灯：在停电情况下提供紧急照明，确保施工人员的安全。
b. 手持式照明设备：如手电筒、头灯等，方便施工人员在狭小空偶尔夜间作业时使用。
四、照明布局1. 主要照明布局：a. 室内照明：根据施工现场的大小和形状，合理安排主要照明设备的位置，确保室内各个角落都能得到良好的照明。
b. 室外照明：在施工现场的周围设置高压钠灯或者LED灯具，提供足够的照明强度，确保施工现场的安全。
2. 辅助照明布局：a. 应急照明灯：根据施工现场的大小和布局，在关键位置设置应急照明灯，如楼梯口、出入口等。
b. 手持式照明设备：为施工人员配备手持式照明设备，如手电筒、头灯等，方便其在需要的时候使用。
五、照明控制系统为了提高照明系统的能效性和便利性，可以考虑安装照明控制系统，如自动感应开关、定时开关等。
这些系统可以根据施工现场的实际需求，自动调节照璀璨度和开关状态，减少能源浪费。
六、照明维护定期检查和维护照明设备，确保其正常工作。
包括清洁灯具、更换损坏的灯泡、修复电路故障等。

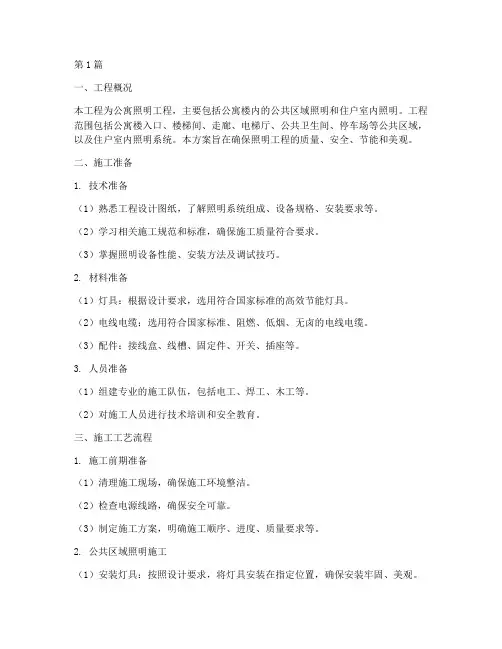

第1篇一、工程概况本工程为公寓照明工程，主要包括公寓楼内的公共区域照明和住户室内照明。
工程范围包括公寓楼入口、楼梯间、走廊、电梯厅、公共卫生间、停车场等公共区域，以及住户室内照明系统。
本方案旨在确保照明工程的质量、安全、节能和美观。
二、施工准备1. 技术准备（1）熟悉工程设计图纸，了解照明系统组成、设备规格、安装要求等。
（2）学习相关施工规范和标准，确保施工质量符合要求。
（3）掌握照明设备性能、安装方法及调试技巧。
2. 材料准备（1）灯具：根据设计要求，选用符合国家标准的高效节能灯具。
（2）电线电缆：选用符合国家标准、阻燃、低烟、无卤的电线电缆。
（3）配件：接线盒、线槽、固定件、开关、插座等。
3. 人员准备（1）组建专业的施工队伍，包括电工、焊工、木工等。
（2）对施工人员进行技术培训和安全教育。
三、施工工艺流程1. 施工前期准备（1）清理施工现场，确保施工环境整洁。
（2）检查电源线路，确保安全可靠。
（3）制定施工方案，明确施工顺序、进度、质量要求等。
2. 公共区域照明施工（1）安装灯具：按照设计要求，将灯具安装在指定位置，确保安装牢固、美观。
（2）敷设电线电缆：按照规范要求，将电线电缆敷设至灯具位置，并进行接线。
（3）测试照明系统：确保照明系统运行正常，符合设计要求。
3. 住户室内照明施工（1）安装灯具：按照设计要求，将灯具安装在指定位置，确保安装牢固、美观。
（2）敷设电线电缆：按照规范要求，将电线电缆敷设至灯具位置，并进行接线。
（3）测试照明系统：确保照明系统运行正常，符合设计要求。
4. 施工验收（1）对照明系统进行检查，确保各项指标符合设计要求。
（2）进行试运行，确保照明系统稳定可靠。
（3）填写施工记录，归档备查。
四、施工质量控制1. 严格按照设计图纸和施工规范进行施工。
2. 选用符合国家标准、质量合格的照明设备和材料。
3. 施工过程中，加强质量控制，确保施工质量符合要求。
4. 定期对施工过程进行监督检查，发现问题及时整改。
第1篇一、项目背景随着我国城市化进程的加快，城市照明工程已成为城市基础设施建设的重要组成部分。
良好的照明环境不仅能提升城市形象，还能为市民提供安全、舒适的夜间活动空间。
本照明工程施工方案旨在为某城市区域提供高质量的照明服务，确保工程顺利进行，达到预期效果。
二、工程概况1. 工程名称：某城市区域照明工程2. 工程地点：某城市区域3. 工程规模：本项目涉及道路、广场、公园、景观节点等区域的照明改造和新建。
4. 工程内容：包括道路照明、广场照明、公园照明、景观节点照明等。
5. 工程工期：预计工期为6个月。
三、施工组织机构1. 施工项目经理：负责整个工程的施工组织、协调和管理。
2. 施工技术负责人：负责施工技术指导和质量控制。
3. 施工安全负责人：负责施工现场的安全管理工作。
4. 施工质量负责人：负责施工现场的质量管理工作。
5. 施工材料负责人：负责施工材料的采购、供应和管理工作。
四、施工准备1. 施工图纸会审：组织施工图纸会审，明确工程范围、技术要求、施工难点等。
2. 施工方案编制：根据施工图纸、设计要求及现场实际情况，编制详细的施工方案。
3. 材料设备准备：根据工程量清单，提前采购、备齐各类照明设备、材料及施工工具。
4. 人员培训：对施工人员进行技术培训和安全教育，提高施工人员的素质。
5. 施工现场准备：平整施工现场，搭建临时设施，确保施工环境符合要求。
五、施工工艺及质量控制1. 道路照明施工（1）施工工艺：采用高压钠灯、LED灯等高效节能光源，按照道路等级和设计要求进行安装。
（2）质量控制：确保灯具安装牢固，接线正确，光源亮度符合设计要求。
2. 广场照明施工（1）施工工艺：采用庭院灯、草坪灯等灯具，按照广场面积和景观需求进行布置。
（2）质量控制：确保灯具安装美观，布局合理，光源亮度适宜。
3. 公园照明施工（1）施工工艺：采用高杆灯、庭院灯、景观灯等灯具，按照公园景观特点和功能分区进行设计。
（2）质量控制：确保灯具安装牢固，布局合理，光源亮度适中，不影响公园景观。
第1篇一、工程概况本照明工程旨在为某建筑物提供高效、节能、安全的照明环境。
工程范围包括室内照明、室外照明、景观照明等。
工程地点位于XX市XX区，总建筑面积为XX平方米。
工程内容包括照明设备安装、线路敷设、调试及验收等。
二、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程规模、结构、功能及照明设计要求。
收集相关技术资料，包括照明设备说明书、线路敷设规范等。
2. 人员组织：成立照明工程施工队伍，明确施工人员职责，组织技术交底，确保施工人员掌握施工工艺和操作规程。
3. 材料设备：根据施工图纸及设计要求，采购照明设备、电线电缆、接线端子等材料。
设备要求符合国家标准，材料质量符合设计要求。
4. 施工机具：准备电线切割机、剥线钳、剥皮机、测电笔、万用表等施工机具。
三、施工工艺1. 施工流程：施工前，根据施工图纸和现场实际情况，制定施工流程，包括材料准备、设备安装、线路敷设、调试等环节。
2. 线路敷设：按照施工图纸和规范要求，敷设照明线路。
室内线路采用暗敷，室外线路采用埋地敷设。
线路敷设过程中，注意保护线路，防止损坏。
3. 设备安装：按照设备说明书和规范要求，安装照明设备。
安装时，注意设备定位、固定，确保设备安装牢固、美观。
4. 调试：安装完成后，进行照明设备调试。
调试内容包括：检查设备是否正常工作，调节亮度、色温等参数，确保照明效果符合设计要求。
5. 验收：施工完成后，组织验收。
验收内容包括：设备安装质量、线路敷设质量、照明效果等。
验收合格后，进行工程结算。
四、质量控制1. 材料质量：严格按照设计要求，选用符合国家标准的照明设备、电线电缆等材料。
2. 施工质量：严格执行施工规范，确保施工质量。
对施工过程中发现的问题，及时整改。
3. 照明效果：按照设计要求，调整照明设备参数，确保照明效果符合设计要求。
4. 安全施工：加强施工现场安全管理，严格执行安全操作规程，确保施工人员安全。
五、进度安排根据工程实际情况，制定施工进度计划，确保工程按期完成。
工程照明安装施工方案编制：审核：批准：年月一、工程概况工程照明安装工程，主要内容包含：锅炉本体照明安装、主厂房照明安装、烟囱航空障碍灯照明安装等三部分。
二、照明安装说明1、照明布置图遵守《火电发电厂和变电所照明设计技术规定》DLGJ2056-1995的有关规定。
2、锅炉本体照明电源引自主厂房PC段回路。
3、主厂房照明设计。
包括0.00 米层、4.20米层、8米层、12.20米层、14.00 米层。
4、正常照明引自低压配电屏，事故照明引自事故照明切换屏。
5、设备及材料选型5.1照明箱进线电缆选用ZR型铜芯电缆；锅炉导线选用耐热铜芯聚氯乙烯绝缘导线，BV-105-500 型，主厂房导线选用铜芯聚氯乙烯绝缘导线，BV-500 型。
5.2 照明箱插座箱和出线开关采用塑壳小型空气断路器。
5.3 照明箱、插座箱和灯具的防护等级IP54.5.4 锅炉本体灯具选用高效能灯具和荧光灯。
6、设备安装及照明导线敷设6.1 灯具高度一般不低于2.20 米，如条件限制，低压此安装高度，应采用带保护罩的灯具，并灯具外壳应可靠接地。
6.2 灯具安装应在主要设备和管道就位后进行，以避免设备管道安装时损坏灯具，同时灯具应远离发热设备和管道。
6.3 锅炉本体处的照明箱为明装，位于0.00 米层，每个箱体外壳均要求可靠接地；照明箱箱底距离地面1.3 米，插座箱分别位于12.80米层和14.80米层，以上所有安装高度均以相应各层楼板为基准。
6.4 锅炉本体的导线为明敷。
6.5照明供电方式采用TN-N-S系统7、照明箱回路编号原则：面对照明箱从左至右为F1、F2…Fn。
8、所有的气体放电灯配电子式整镇流器及其补偿装置。
9、锅炉本体导线敷设方式为导线穿镀锌水煤气管沿钢平台围栏、钢梁或楼梯等明敷，照明箱及插座箱使用热镀锌角钢固定在钢柱或平台上，且每个箱体均要求可靠接地。
10、依据现场实际情况可适当调整灯具的安装位置和高度。
11、航空障碍灯安装9.1 开关盒、接线盒与电线、电缆穿管接头应密封防水。
9.2 平台照明电缆沿钢梯支架侧面敷设，每个支架处用欧姆卡子固定。
9.3 导线穿水煤气管明敷。
9.4 光电控制器装于主控制灯内，属灯具内部器件。
9.5 开关盒、接线盒、电缆金属外皮及线、缆金属穿管均应就近就地，电源电缆从烟囱接地装置往外至少10 米处之内，应采用直埋敷设或穿管直埋。
二、施工依据1、《建筑电气工程施工质量验收规范》（GB50303—2002）2、《电力建设施工及验收技术规范（火力发电厂焊接篇）》DL 5007-923、《电气装置安装工程电气照明装置施工及验收规范》GB50259-964、设计院施工蓝图5、航空障碍灯安装图99SG212（三）-33页8.13.1 镀锌电线钢管的敷设8.13.1工艺流程：定位划线-切断-套丝-煨弯-砼墙内管与盒的预连接- 配合土建施工逐层逐段预埋管-管与管和管与盒（箱）连接-接地跨接线8.13.2 综合土建条件，在满足方便穿线前提下，选择最短路径确定管路走向、线盒位置，同时尽量远离预留的管道、轴流风机洞口。
8.13.3 现浇框架暗配管施工要先把砼体内的管路和预埋件埋设好，甩头位置准确，在砌墙过程中连接和埋设剩余部分。
现浇混凝土楼板在模板支好未敷钢筋前进行定位划线，等钢筋底网绑扎垫起后敷设管、盒并固定好。
预埋在混凝土内的管子外径不能超过混凝土厚度的1 /2 ，并列敷设的管子间距不应小于25mm使管子周围均有混凝土包裹，如管间距过小浇筑的混凝土将会被密集的管子挡住，在管子下面形成空洞，造成土建质量隐患。
混凝土保护层不应小于15mm混凝土墙柱内埋设的管路、壁灯的灯头盒与开关（插座）盒, 应先将管与盒连接好，在单面模板支好后，将管盒与模板固定牢固把管中沿主筋内侧布置，且应与主筋绑扎在一起，管路中间的绑扎间距1m在管与盒连接处的绑架扎距离30mm。
8.13.4 现浇框架工程隔墙内线管敷设：①空心砖隔墙管子敷钢管，应在墙体砌筑前，依据1m标咼线和墙线，确定好砼体已配管甩头至墙体盒（箱）一段管路的长度。
管子切断套丝后先与盒（箱）连接好，盒（箱）口突出墙面，管子敷设就绪后开始砌墙。
配合土建砌墙过程中检查调整盒（箱）口与墙面的距离、标咼，保证预埋的线盒位置、咼度准确便于后序开关面板安装的观感质量有可靠保证同时也提咼效率。
在管路经过处墙体应改空心砖为普通砖立砌或浇注一条垂直的混凝土带把管子保护起来。
②加气混凝土砌块隔墙线管敷设: 在加气混凝土砌块隔墙内敷设线管，除配电箱体需配合砌筑预埋外，其余盒（箱）体及管子敷设均为墙体施工后剔槽敷设。
砌体砌筑后，在已确定好的盒（箱）四周钻孔凿洞，沿管路走向在两边弹线，用刀锯锯槽后，再剔槽连接敷设管路。
墙体上剔槽宽度不大于管外径+15mm槽深大约15mm配管后用小于M10水泥将抹面保护并钉钢网防止抹灰开裂。
8.13.5 暗配钢管避开设备基础，穿过地下外墙时设保护套管且套管内径不小于配管外径的二倍，配管在套管底部。
8.13.6 使用切割机切管，管口锉平毛刺刮光。
钢管连接及入盒（箱）都采用丝接。
管子套丝使用管子绞板手工套丝，套丝按顺时针方向旋转推进绞板，用力速度均匀，不骤然用力避免偏丝啃丝。
用在接线盒、配电箱连接处的套丝长度，不宜小于管外径的1.5 倍，用在管与管相连接时，连接管的一端套丝长度不得小于管接头长的1/2 加2-4 扣，需倒丝连接时，连接管的一端套丝长度不应小于接头长度加2-4 扣。
套完丝扣随即清理管口，将管口端面毛刺处理光，使管口保持光滑。
管与管之间套管箍接头丝扣连接，连接管端部套丝，两管拧进管接头长度不小于管接头的1/2 ，两管端口吻合。
作完后检查管箍要与管子配合紧密无间隙否则换管箍重作以免从此进浆堵管。
钢管与盒（箱）的连接，采用锁紧螺母固定方法。
一管一孔，先拧上锁紧根母，顺直插入盒与管外径相一致的敲落孔内，伸进长度应小于5mm露出2-4扣的管口螺绞，套上盒内侧锁紧螺母。
进入落地式配电箱的配线管路排列应整齐，线管高出基础面应不小于50mm防止地面污水，液体和油类等流入管内。
8.13.7 管子敷设中需要改变方向时，在现场作业面上进行弯曲加工，管子弯曲也可以在管切断以前进行。
冷煨管，©20以下用手工弯管器，大于©25用液压弯管器。
弯管需要一定的技巧，安排熟练技工进行弯管操作，弯曲处不应有折皱、凹穴和裂缝现象，弯扁程度不大于管外径的10%，暗配管弯曲半径不小于管外径的10 倍。
另外在弯管时还要注意弯曲方向和管子焊缝之间的关系，一般宜放在管子弯曲方向的正侧向交角处的450线上。
为方便穿线和检修，在弯头多、弯角小、路径长的地方须设中间接线盒。
中间接线盒位置尽可能放在不影响美观的角落墙边同时要兼顾日后人员操作方便。
接线盒规范间距如下：无弯直管路，不超过30mm。
两个拉线盒之间有一个弯时，不超过20mm。
两拉线盒之间有二个弯时，不超过15mm。
两个拉线盒之间有三个弯时，不超过8mm。
管路垂直敷设时满足：导线截面50mm以下为30n。
导线截面70—95mm为20m导线截面120—240mm为18mm配管完成后，管口用木塞或胶布缠绕堵口。
8.13.8 管子接地: 钢管与钢管，钢管与盒（箱）采用丝扣连接时，为了使管路系统接地（接零）良好、可靠，要在管接头的两端及管与盒（箱）连接处作接地跨接线，使整个管路可靠地连成一个导电整体。
接地跨接线使用一对铜接地卡片分别紧密卡在两钢管外皮再用裸铜线连接两卡片。
8.13.2 室内电气配电箱（柜）安装8.13.2.1工艺流程：箱体现场预埋或预留洞龛-箱体就位安装-管与箱连接-装盘面-接线-装盖板（贴脸及箱门）8.13.2.2 箱体预埋:嵌入暗装配电箱需配合土建主体施工进行箱壳预埋，砼体内电箱需预留半嵌的洞龛，安装时再污埋箱体；后砌体内电箱可在砌筑时直接埋入空箱壳。
预留洞龛和空箱壳标高定位准确不歪，并旁站土建施工以防移位。
8.13.2.3 成品配电箱进场开箱检查，先查外观有无损坏，再检查箱内整体布置是否合理，开关是否完好，开关型号、一二次接线、导线相色、导线截面是否无误，接地、接零、开关安装是否牢靠，合格证、出厂报告资料收集归档。
8.13.2.4 箱体就位a. 土建有污染装修完成且房门装好能锁上时，进行电箱本体的安装就位。
根据图纸及现场1m标高线先弹线放好箱底边标高。
嵌入砼体配电箱埋进预留洞龛，壁挂明装箱在墙上打眼用膨胀螺栓固定挂耳，落地柜先安装8# 基础槽钢（土建地面已先期找平）。
配电箱安装横平竖直，可利用垫片微调，竖直偏差当箱体高度为500mn以下时不大于1.5mm 500mm以上时不应大于3 mm壁挂箱固定牢靠，落地柜四角平稳，相邻箱底边高度一致。
b. 管路与配电箱连接钢管与铁制配电箱丝扣连接，先将管口套丝，拧入锁紧螺母（根母）然后穿过敲落孔插入箱体内再拧上锁紧螺母，露出2—4 扣的长度拧上护圈帽（护口）并连好接地跨接线。
箱体敲落口不足或口径不合适时可用开孔器钻孔。
c. 进出接线进出箱的导线按回路绑扎，在盘面侧边和后面布线，布线整体美观有条理，回路标记清楚，各回路导线不缠绕。
专用铜耳压接导线接线，多股导线事前还要烫锡。
压接螺栓、平垫、弹簧垫片齐全，压接紧固。
将箱内原盘面配线同时紧固一遍，以弥补经搬运安装后少数接线有松脱可能。
接地接零端子排位数要充足，一线一孔。
接线安装完毕后，清理干净箱内杂物，锁好箱门，必要时箱外体作防护以免污染。
8.13.3 照明线槽配线8.13.3.1 清除线槽内杂物灰土，检查线槽接口处是否平滑。
电线在线槽内蛇形敷设，不得有接头，并按回路在转弯处和直线段每隔2m 绑扎一次，转弯处挂回路标识牌。
同一回路的相线、零线要共槽敷设，相线黄、绿、红色，零线淡蓝色，接零保护线黄绿相间双色，控制线棕色。
消防电线和普通电线共槽时用隔板隔离。
8.13.3.2 电线引入引出线槽采用钢管或金属软管，与线槽连接使用管接头。
所有电线放完后，盖线槽盖板。
盖板接缝严紧，扣合紧密牢固。
8.13.4 管内穿线8.1341工艺流程：清扫管路-穿引线-穿线-测绝缘-分支并线8.13.4.2 清扫管路：用压缩空气吹入已敷设的管路中，将残留的灰土和水分吹尽。
对于管接头较多或管路较长的钢管，向管内吹入滑石粉以便穿线。
8.1343穿引线钢丝：用© 1.2~2.0mm的钢丝做引线，头部弯成封闭的圆圈状，由管一端逐渐送入管中，直到另一端露出头。
明配管路有时因管路较长或弯头较多，可在敷设管路时就将引线钢丝穿好。
穿钢丝时如遇钢丝滞留在管路中途，可用手转动钢丝，使引线头部在管内转动，让钢丝旋转螺旋前进。
若仍不行，则在管另一端再穿入一根钢丝，估计伸入长度超过原有钢丝端时转动钢丝，等原有钢丝有动感时，即表明两根钢丝绞在一起，再向外拉钢丝，将原有钢丝带出。
