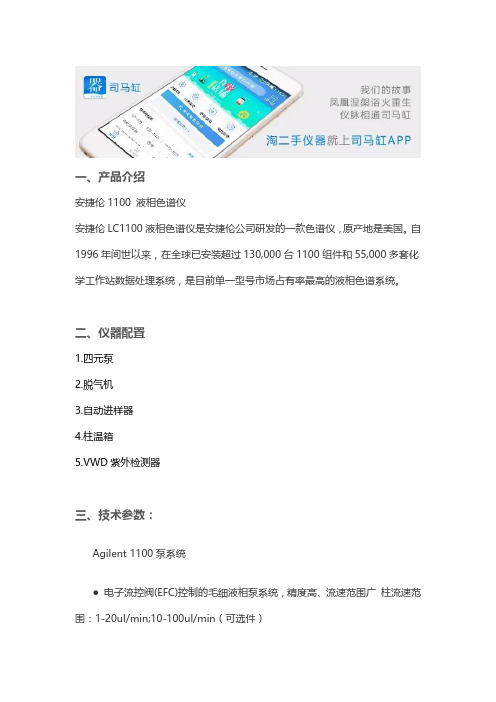

安捷伦1100技术资料

安捷伦1100技术资料

一、产品介绍安捷伦1100 液相色谱仪安捷伦LC1100液相色谱仪是安捷伦公司研发的一款色谱仪，原产地是美国。

自1996年间世以来，在全球已安装超过130,000台1100组件和55,000多套化学工作站数据处理系统，是目前单一型号市场占有率最高的液相色谱系统。

二、仪器配置1.四元泵2.脱气机3.自动进样器4.柱温箱5.VWD紫外检测器三、技术参数：Agilent 1100泵系统● 电子流控阀(EFC)控制的毛细液相泵系统，精度高、流速范围广柱流速范围：1-20ul/min;10-100ul/min（可选件）0.001-2.5m1/min(EFC关闭状态)● 高压制备泵系统，单元或双元高压制备泵流速范围:0.001-100m1/min● 分析型泵系统流速范围：单元泵：0.001-10m1/min二元泵：0.001-5m1/min四元泵：0.001-10m1/min品种齐全的Agilent 1100系列进样系统● 标准手动进样器（分析型或制备型）● 标准自动进样器样品瓶容量：可达100个(2mlx100)进样量：0.1-100ul(0.1-1800ul)可选件● 微盘式自动进样器样品瓶容量：2x96(孔板)，2x386(孔板)或100x2ml进样量：0.1-100ul(标准件)0.1-1500ul可选件● 微量标准自动进样器/微盘式自动进样器进样量：0.01-8ul（标准）;0.01-40ul（可选）● 恒温标准自动进样器/微盘式自动进样器温度范围：4-40℃可设定步进1℃● 220型微孔板式自动进样器－组合化学样品管理系统样品瓶容量：各种规格试管多达12个微孔板（96孔板,384孔板）进样量：0.1-5ul;0.1-20ulAgilent 1100系列检测器● 可变波长扫描紫外检测器（VWD)波长范围：190〜600nm● 多波长检测器(MWD)波长范围：190〜950nm（双灯源）● 二极管阵列检测器(DAD)波长范围：190〜950nm（双灯源）● 荧光检测器(FID)激发波长：200-700nm;发射波长:280-900nm光谱存储：全光谱● 示差折光检测器(RID)温控：室温+5℃至55℃内置自动吹扫阀和自动溶剂循环阀● 电化学检测器(ECD)● LC/MS四极杆质量检测器(MSD)● LC/MS离子阱质量检测器(Trap MSD) 柱温箱和脱气机组件● 柱温箱温度范围：室温下10℃至80℃可选件：柱切换阀● 真空在线脱气机四、相关二手产品图片五、二手产品信息商品名称：二手安捷伦1100液相色谱仪上架时间：2018-6-15 11:57:15仪器种类：色谱价格：7万年限：5年以上仪器状态：无故障正常运行仪器来源：企业查看更多二手实验室仪器请下载司马缸APP。

ICS1100离子色谱

ICS1100离子色谱

ICS 系列离子色谱仪ICS-1100型离子色谱1赛默飞世尔科技戴安ICS-1100是为等度淋洗而设计的离子色谱仪，配合在线电解淋洗液发生器（RFC-30）使用可具备梯度淋洗功能。

兼容戴安谱睿系列前处理技术：利用阀切换和电解水原理，可以用于多种复杂基体样品的在线前处理。

选配淋洗液在线循环再生装置（RFIC-ER ）时，ICS-1100可以保证连续四周不间断工作且无需添加或更换淋洗液。

戴安ICS-1100带有内置精确控温柱温箱，使用戴安生产的全系列高容量高效离子色谱柱，可保证色谱分析的良好精密度和稳定性。

使用自动电解连续再生微膜抑制器，不需要配制再生液。

采用变色龙软件控制，功能强大，操作方便。

赛默飞世尔科技戴安ICS-1100离子色谱高效淋洗液脱气装置●可实现淋洗液在线脱气●可按需要选择连续或自动间隔运转模式高性能泵●双柱塞高压泵可提供高精度，低漂移和无脉动的淋洗液流速●确保基线稳定，获得极低检出限●全PEEK 流路避免了金属污染。

耐高压、耐酸碱和反相有机溶剂内置精确控温柱温箱●配合戴安高容量高效阴阳离子色谱柱使用●避免色谱柱压力和保留时间的偏移，确保检测结果准确性和重现性●采用变色龙软件控制数字型控温电导池●检测频率最高可达100 Hz ，分辨率可达 0.00238 nS/cm ，耐压能力可高达10 MPa●死体积小、高效控温，具有温度补偿功能。

保证高灵敏度和稳定性●带有“自动范围设定”数字控制功能，提供动态检测范围，允许一次进样同时检测高含量和低含量组分USB 连接方式，即插即用●高速USB 数据接口可以快速与任何电脑和其它装置连接●在线识别和自动配置功能为使用者提供方便和简化的系统配置●电子日志功能，可对仪器的所有工作状态进行实时监控2AS-DV 自动进样器●可保证最终分析结果的准确性和重现性●带有滤垫的样品瓶盖可以进行样品在线过滤●旋转式进样●进样速度及进样量可调●预留内置6通阀及10通阀位置，用于样品前处理●有样品罩，保护样品不受外界环境污染电解连续再生捕获装置（CR-TC ）●有效去除淋洗液中的痕量阴阳离子杂质●连续在线电解再生，不需要离线化学再生●可降低梯度淋洗过程中的基线漂移●在使用KOH 电解淋洗液发生器时，推荐配合使用CR-ATC淋洗液在线循环再生装置（RFIC-ER ）●在线实现对淋洗液的循环再生●兼容碳酸钠/碳酸氢钠和甲烷磺酸淋洗液●系统可稳定不间断运行28天，其间不需要更换淋洗液，仅需制作一次标准曲线RFC-30电解淋洗液发生器●只需定期补充纯水，即可在线产生所需浓度淋洗液●兼容KOH ，NaOH ，MSA 等淋洗液的梯度淋洗要求●可降低系统噪音和基线背景，改善系统检出限和方法重现性3在线电解淋洗液发生器技术RFC-30：强大的功能与兼容性相比传统方法，使用在线电解淋洗液发生器不再需要购买价格昂贵的梯度泵，也不需要手工配制浓淋洗液。

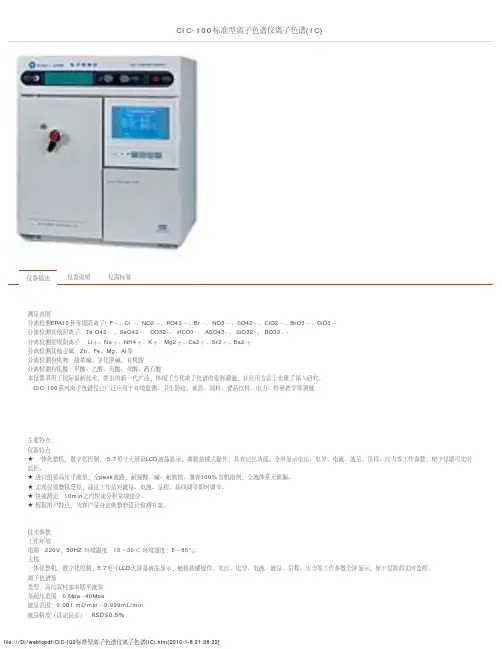

CIC-100标准型离子色谱仪

CIC-100标准型离子色谱仪
CIC-100系列离子色谱仪已广泛应用于环境监测、卫生防疫、地质、饲料、食品饮料、电力、科研教学等领域
主要特点： 仪器特点 ★ 一体化整机，数字化控制， 5.7英寸大屏幕LCD液晶显示，薄膜按键式操作，具有记忆功能。全屏显示电压、电导、电流、流量、量程、压力等工作参数，便于仪器可实时 监控。 ★ 进口组装高压平流泵，全peek流路，耐强酸、碱、耐腐蚀、兼容100%有机溶剂，全流体系无泄漏。 ★ 实现仪器整机反控，通过工作站对流量、电流、量程、基线调零即时调节。 ★ 快速测定：10min之内快速分析常规组分。 ★ 根据用户特点，为客户量身定做整套设计检测方案。
© 2005-2009 必和国际贸易(香港)有限公司 版权所有，并保留所有权利。 上海市长乐路989号2006室，邮编：200031，电话：021-60896520,13661956095，, info@
file:///D|/webtopdf/CIC-100标准型离子色谱仪离子色谱(IC).htm[2010-1-8 21:38:22]
file:///D|/webtopdf/CIC-100标准型离子色谱仪离子色谱(IC).htm[2010-1-8 21:38:22]
Байду номын сангаас
流量稳定性：RSD ≤0.2% 压力显示精度：≤0.4Mpa 过压保护：超压自动报警并自行停泵自我保护 电导检测器 结构：五极环行钝化316不锈钢电导池，带电子恒温装置，恒温精度：5～50 ℃±0.05 ℃ 池体积：≤1.0µl 输出电压：-1300～3000mv可调 量程：10 档可选，具有手动和自动选档功能，- 1500mv ～+1500mv 可调 检测范围：0～1000us/cm 分辨率：≤0.05ns 基线噪声：≤1.0%FS 基线漂移：≤2.0%FS 分析重现性：≤1.5%（SO42-计）； ≤1.5%（Na+-计） 线性范围：≥102 最小检出浓度：≤ 2ppb(0.002mg/L)(CI-计) 流路系统 高压管路、接头全PEEK材料；美国Rheodyne六通阀，最高耐压7000psi; 色谱分析柱 高效阴离子色谱柱；原装进口阳离子色谱柱； 保护柱。 抑制系统 自动再生阴离子微膜抑制器，不用换酸，在线自动再生，不间断使用，操作简单，寿命长； 恒流源电流0～120mA可调，增量0.1mA; 气液分离器 1）能够排除淋洗液中明显的气泡，并且在工作过程中（不停泵的状态下），进行排气或更换淋洗液。 2）在淋洗液不足时，可实现自动报警，防止对仪器的损害。 在线脱气 SHT-2型在线脱气，可自动在线脱气，无需上机前对淋洗液离线脱气。 选用进口Teflon- AF 脱气管，气体散发率为普通PTFE 管200- 300倍。气体脱除效率高。 色谱分析软件 全中文显示，配有电子版操作演示，色谱专用工作软件，具有谱图、工作曲线定时显示、谱图平移、工作条件选择记忆等功能，自动给出分析结果和进行各种不同的校正，具 有中文显示 、打印谱图、校正曲线、分析结果等功能； 分离能力 高效阴离子色谱柱，可分析F－、Cl－、NO_2、PO4－、Br－、NO_3、SO42－、SCN－、ClO2－、BrO3－、ClO3－ 等阴离子。 直接电导法分析甜菜碱、Li+、Na+ 、NH4+ 、K+ 、Mg2+ 、Ca2+ 、Sr2+、Ba2+、氯化胆碱等阳离子

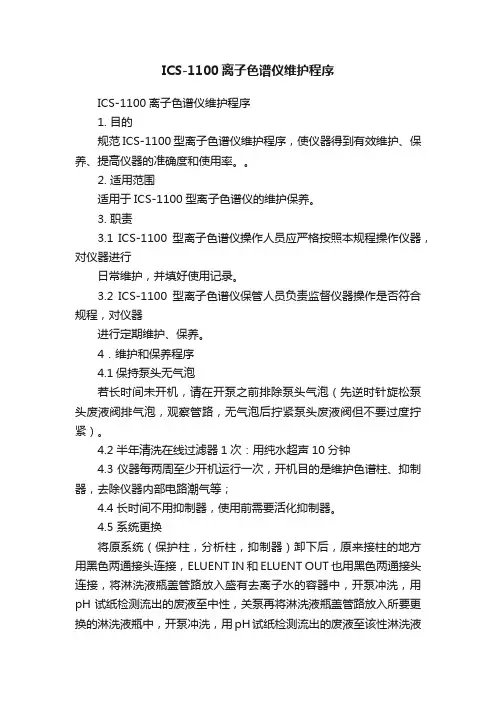

ICS-1100离子色谱仪维护程序

ICS-1100离子色谱仪维护程序ICS-1100离子色谱仪维护程序1. 目的规范ICS-1100型离子色谱仪维护程序，使仪器得到有效维护、保养、提高仪器的准确度和使用率。

2. 适用范围适用于ICS-1100型离子色谱仪的维护保养。

3. 职责3.1 ICS-1100型离子色谱仪操作人员应严格按照本规程操作仪器，对仪器进行日常维护，并填好使用记录。

3.2 ICS-1100型离子色谱仪保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。

4．维护和保养程序4.1保持泵头无气泡若长时间未开机，请在开泵之前排除泵头气泡（先逆时针旋松泵头废液阀排气泡，观察管路，无气泡后拧紧泵头废液阀但不要过度拧紧）。

4.2 半年清洗在线过滤器1次：用纯水超声10分钟4.3 仪器每两周至少开机运行一次，开机目的是维护色谱柱、抑制器，去除仪器内部电路潮气等；4.4 长时间不用抑制器，使用前需要活化抑制器。

4.5 系统更换将原系统（保护柱，分析柱，抑制器）卸下后，原来接柱的地方用黑色两通接头连接，ELUENT IN和ELUENT OUT也用黑色两通接头连接，将淋洗液瓶盖管路放入盛有去离子水的容器中，开泵冲洗，用pH试纸检测流出的废液至中性，关泵再将淋洗液瓶盖管路放入所要更换的淋洗液瓶中，开泵冲洗，用pH试纸检测流出的废液至该性淋洗液的酸减性，最后关泵，卸去刚才所接的两通管，将所需更换的系统按其指示标签及管路标签正确连接。

4.6 样品处理尽量避免样品中杂质或部分有机物进入柱子导致柱头堵塞或柱性能下降，做到前处理过滤（使用过滤膜除去杂质；使用C18预处理小柱除去有机物），使柱寿命延长。

4.7仪器故障仪器出现小故障可参照说明书维修，说明书未提及的故障问题请及时与戴安公司维修部联系。

ICS-1000离子色谱仪技术规格

火焰原子吸收分光光度计一、性能指标1.分光系统1.1 波长范围：190～900nm1.2 装置：消象差C-T型单色器装置*1.3 光谱带宽：0.1，0.2，0.4，1.0，2.0nm五档自动切换1.4 波长准确度：±0.15nm1.5 波长重复性： 0.05nm1.6 基线稳定性： 0.002A/30min(静态)2.火焰分析*2.1 特征浓度（Cu）：0.02µg/ml/1%*2.2 检出限（Cu）：0.004µg/ml*2.3 精密度：RSD≤0.7%2.4 核心部件：氘灯、光电倍增管、光栅等*2.5 8灯自动切换，自动调入优化的工作参数及分析条件2.6 燃烧器：金属钛燃烧器2.7 喷雾器：高效玻璃雾化器2.8 雾化室：耐腐蚀材料雾化室2.9 位置调节：火焰燃烧器最佳高度及前后位置自动设定2.10 安全保护措施：火焰监视器、乙炔泄漏报警、位置识别系统、异常压力监视器。

2.11 可做碱土金属发射2.12 采用质量流量计控制气体流量2.13 氘灯、自吸背景校正3. 操作软件系统3.1 浓度计算方式：标准曲线法（1～3次曲线）；标准加入法；内差法3.2 重复测量次数：1～20次，计算平均值，给出标准偏差和相对标准偏差3.3 结果打印：参数打印，数据结果打印，图形打印3.4 AAWIN中文控制软件（XP系统下），提供单元素与多元素分析的报告汇总显示和打印功能，同时可以显示和打印元素的波谱图、分析工作曲线样品、信号曲线及分析参数。

质量控制功能，对分析测试过程中的数据仪器包括“浓度、吸光度、标准偏差、相对标准偏差”的检测和后处理功能。

支持通过电子文件多格式导出分析数据。

二、仪器配置1. 原子吸收分光光度计主机1台（含铜、锌、铅、镉、钾、钙、钠、镁、铁、锰、镍、银等元素灯12支）；标准配置配件工具，以及完成仪器安装使用的相关电路、气路、管路等。

2. 原子吸收分光光度计系统操作软件1套3. 空气压缩机1台，以及相关气路管路4. 除标配外增加氘灯1支。

ICS-1100 离子色谱系统操作手册


图 2-13. 进样阀流路图
15
图 2-14. 进样阀的管路
2.4.5 选装阀
六孔阀（P/N 069472） ；十孔阀（P/N 069473） 。
2.4.6 柱加热器
图 2-15. 柱加热器
16
2.4.7 抑制器
抑制器可以降低背景电导，提高检测灵敏度，具体操作请参阅有关说明书。
2.4.8 DS6 可加热电导池
14
图 2-12. 泵结构图
2.4.4 进样阀
进样阀是一个六孔电驱动阀 （P/N 057968） ， 有 LOAD （装样） 和 INJECT （进 样）两个位置，出厂时预装 25μL 定量环（P/N 042857） 。 进样阀处于装样位置时，淋洗液由泵经进样阀去往色谱柱；样品注入进样阀 后保留在定量环中，多余的流往废液。
8
2.1.5 后面板
模拟输出接头可以连接积分仪或记录仪（ 1V ） 。一个 USB 接口用于连接 Chromeleon 工作站，两个 USB 输入接口可以连接其它设备。两个 TTL 输出、两 个 Relay 输出用于控制其它设备，四个 TTL 输入可以控制进样阀的切换、泵的 开关和模拟输出的调零及标记等。
1.3 说明
第一章《简介》介绍了操作书册的使用和安全注意事项。 第二章《特性》介绍了 ICS-1100 的操作特性、系统组成和 Chromeleon 的 用户界面。 第三章《操作》介绍了仪器的操作方法，一些日常的保养也在此章中介绍。 第四章《故障指南》中提供了处理故障的步骤并列出了可能的原因。 第五章 《维修》中介绍了日常维修的步骤和易损件的更换。 附录 A 《技术指标》列出了 ICS-1100 的技术指标和所需条件。 附录 B 《常见问题》介绍了 ICS-1100 操作中有可能经常出现的问题。 注意： 在本手册中约定凡标有引号的英文字母均为屏幕显示的字母。

ICS1100离子色谱仪期间核查规程

ICS-1100及ICS Aquion离子色谱仪期间核查规程本期间核查方案适用于ICS-1100及ICS Aquion离子色谱仪一、期间核查项目定量测量重复性与检出限。

二、期间核查环境要求1、温度：16℃～30℃2、湿度：30%～80%3、电源：220～240V/50Hz三、核查使用的标准物质按离子色谱仪操作规程，开机，进入离子色谱工作站，待基线稳定后注入标准溶液。

连续测量6次，记录色谱峰的保留时间或峰面积或浓度值，按下式计算相对标准偏差RSD6。

RSD6=()()16612--∑=iiXX×X1×100%式中：RSD6——定量测量重复性相对标准偏差；iX——第i次测得的保留时间或峰面积或浓度值；X——6次测量结果的算术平均值；i——测量序号。

四、判定方法及结论定量测量重复性：RSD6≤5.0%，则整机核查合格。

五、期间核查周期原则上为在该设备两次校准间隔内中期进行。

如发生测量仪器设备维修等可能影响该仪器测量精度情况，应适时调整期间核查的时机或增加期间核查的次数。

六、核查结果处理对仪器核查结果，应填写相应原始记录及《仪器设备期间核查表》（SPBEEMS/ZJ61－2017）。

如果该仪器已经偏离校准状态，应查找原因，并采取维修、重新检定或停用、报废等相应措施，维修后的仪器经检定达到技术性能要求后方能投入使用。

ICS Aquion离子色谱操作及维护规程工作环境：温度16～30℃，湿度30～80％。

1、开机1.1 观察阴离子淋洗液瓶里淋洗液是否充足，若不足，请加足量。

若测定阳离子，请更换淋洗液。

1.2 打开氮气瓶阀门，调整分压表为0.2 Mpa, 调节淋洗液瓶压力表为3～6psi。

2、启动电脑2.1 打开离子色谱电源开关，启动电脑，进入chromel操作软件和操作面板。

2.2 旋开泵上的排气泡阀，观察管道里是否有气泡，若无，关闭拧紧排气泡阀。

2.3 点击控制面板上的Pump（泵）上On（开），启动泵使流速为1.0 mL/min。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件名称：ISC-1100离子色谱仪
操作规程
第1页共6页
第1版第0次修订
1目的
规范ICS-1100型离子色谱仪操作及维护规程，正确使用仪器，确保检测工作顺利进行、保障操作人员人身安全和设备安全。
2.适用范围
适用于ICS-1100型离子色谱仪的（包括自动进样器及淋洗液发生器）使用操作。
3.职责
3.1ICS-1100型离子色谱仪操作人员应严格按照本规程操作仪器，对仪器进行日常维护，并填好使用记录。
5.3启动变色龙软件
5.3.1点击变色龙服务管理器，(棕色图标)，启动服务管理器。
5.3.2双击在桌面上的变色龙图标（绿色图标）。
5.4运行前的准备工作
5.4.1工作站打开后，打开副泵头废液阀，逆时针拧动2-3圈,点击工作站上的灌注,进行排气除副泵和管路里的气泡，当没有气泡为止时候,点击工作站泵的关闭按钮,然后拧回废液阀,不要拧的太紧。
7.1.9如果色谱峰积分有前沿，和去除拖尾处理的方法一样进行修饰。
7.1.10当色谱峰修饰完后，点击组分表，然后点击运行组分表向导。
7.1.11运行组分表向导以后，会出现组分表向导对话框，在时间范围选项
，为默认参数，不用进行任何更改，直接点击下一步。
7.1.12筛选的选项，为默认参数，无需更改直接点击下一步；复核选项为默认，无需更改，直接点击完成。
法名称，保存，方法就会保存该文件夹下。
6.2创建检测序列文件
6.2.1在仪器界面，创建菜单下选择创建序列，进样名称格式选择进样序
号，样品数有多少个样就填多少，不要超过50；进样次数为1次；起始位
置任意放置，不要超过50；进样量根据方法要求填写相应的uL数；然后点击下一步。
6.2.2点击浏览在相应的文件夹下选择创建的仪器方法，处理方法，报告
开关，抑制器自动打开。
5.4.5点击工作站上方的监视基线开关，等基线稳定待基线平稳（20min内的基线漂移应≤0.1μS）后，且总电导在正常范围内，（阴离子系统总电导值在15-20μS之间），停止基线的采集，后即可分析待测样品。
6创建仪器方法及序列文件
6.1创建方法文件
XXX疾病预防控制中心作业指导书
谱图，就会进入数据处理界面。
7.1.2点击校准和处理方法；点击检测，然后点击运行Cobra向导。
7.1.3运行Cobar向导后会出现检测向导对话框，按向导依次点击，积分区域选项，用鼠标左键拖动划定选目标物峰的积分区域，然后点击下一步。
7.1.4基线噪声范围选项，为默认不用更改参数，直接点击下一步；Cobar平滑宽度选项，为默认不用更改参数，直接点击下一步。
别依次输入配置的浓度，从低到高，或者从高到底输入，根据你序列表第
一个点是低浓度或者高浓度检测顺序输入，其他选项无需更改，点击关闭。
7.1.18第一个组分改完以后，在窗口处，点击向下填充，因为都是相对值5%，浓度单位处也是点击向下填充，因为都是一样的，之后再依次更改剩下的组分名称，和输入每个组分的级别浓度。之后都更改完以后点击左上角保存按钮进行保存，数据处理结束。
6.1.3AS-DV的制备选项，默认参数，无需更改，直接点击进行下一步。
6.1.4ICS-1100 PUMP_ECD_1选项，柱温设置30度。其他参数无需
更改，点击下一步。
6.1.5抑制器选项，抑制器类型选择为ASRS 4MM。氢氧根浓度输入
20mM,(配置了KOH的淋洗液罐子，AS19的色谱柱），抑制器电流无需
文件编号：XXXCDC/M-1-JYZX-L-2016-24
文件名称：ISC-1100离子色谱仪
操作规程
第3页共6页
第1版第0次修订
6.1.1点击仪器界面创建选项，选择创建仪器方法，运行仪器方法创建向导，
输入运行时间，直接点击下一步。
6.1.2PUMP_ECD流速选项，根据分析要求选择等度或者梯度，常规检测选择等度，全部是默认参数，无需更改，直接点击下一步。
第6页共6页
第1版第0次修订
9.3保持泵头无气泡一个星期至少开一次机，若长时间未开机，请在开泵之前排除泵头气泡（先逆时针旋松泵头废液阀排气泡，观察管路，无气泡后拧紧泵头废液阀但不要过度拧紧）。
9.4每周开机一次监视基线30分钟至2小时，
9.5压力过高 ：可能抑制器堵塞，色谱柱堵塞，或者滤头脏了进行滤头更换；
7.1.5最小峰面积选项，点击最小峰面积，输入一定的数值，从最小值输入，例如0.1；0.5等，然后按回车，去除杂峰，例如输入0.5，意思就是峰面积小与或等于0.5的杂峰都会去除。数值不是固定，需要按实际情况试，只要去除杂峰，留下目标峰就行。然后点击下一步。
7.1.6进样类型选择，校准标准品，然后点击完成。
7.1.13运行组分表完成之后，会出现组分表，然后双击组分名称。
7.1.14双击组分名称之后，会出现对话框。在常规选项下。名称处输入组
分的名称，例如：F、CL、等，其他的无需更改，然后点击对话框左边的
选项依次点击进行更改。
XXX疾病预防控制中心作业指导书
文件编号：XXXCDC/M-1-JYZX-L-2016-24
3.2ICS-1100型离子色谱仪保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。
3.3科室主任负责对违规情况进行查处，并进行跟踪纠正。
4检测器主要技术指标
4.1检测器类型：微处理器控制，数字信号池驱动： 8kHz方波
分辨率：0.00238nS/cm
4.2线性：1% up to 1mS
输入，系统根据输入氢氧根的浓度自动计算填充。其他参数无需更改
，点击下一步。
6.1.6注释无需命名，直接点击完成。
6.1.7当出现方法编辑完成之后的预览界面，可以在对话框的左边一栏检查
每个选项的设置参数，如需更改可以点击进行更改，然后点击对话框的左
上角的保存按钮进行方法保存。
6.1.8点击保存之后，会弹出一个对话框，选择仪器方法文件夹，输入方
文件名称：ISC-1100离子色谱仪
操作规程
第5页共6页
第1版第0次修订
7.1.15在保留时间选项，窗口处，选择相对值，5%。意思就是在保留时间
5%范围之内就会认定这个峰。其他的选项无需更改，然后点击对话框左
边的第三个选项。
7.1.16评估选项无需更改，直接点击对话框左右一栏的最后一个选项。
7.1.17在校准选项下：浓度单位输入配置浓度的单位，例如mg/L;浓度级
5.2开机
5.2.1确认基体冲洗液储液(纯水)量是否满足需要、充足，确保≥1600mL，即测完样后剩余量≥500ml。
5.2.2依次打开打印机、计算机显示器和主机进入操作系统；打开N2钢瓶总阀，调节钢瓶减压器上的分压表指针为0.2Mpa左右,再调节色谱主机上的减压表指针为3-6psi左右；打开离子色谱主机的电源、ASDV、RFC-30电源，确认离子色谱与计算机数据线连接正常。
选项就可以查看相同组分的样品含量的总结。然后点击左上角变色龙图标
进行打印报告，可以打印积分，校准，总结等。
8关机及关机后处理。
8.1分析样品结束后，点击工作站上方的监视基线开关，用纯水冲洗流路约二十分钟后。
8.2先关抑制器的电源(软件仪器介面)；再关闭EGC 和CRTC；再关闭泵；
8.3先关闭服务管理器；再关闭工作站及主机等各模块电源；再关闭氮气；
6.2.5启动序列，点击开始仪器开始分析待测样品。
XXX疾病预防控制中心作业指导书
文件编号：XXXCDC/M-1-JYZX-L-2016-24
文件名称：ISC-1100离子色谱仪
操作规程
第4页共5页
第1版第0次修订
7图谱数据处理及打印结果报告
7.1图谱数据处理
7.1.1当序列第一个样品跑完之后就可以进行数据处理，双击ECD_1下的色
XXX疾病预防控制中心
作业指导书
文件名称：ICS-1100型离子色谱仪仪操作规程
受控号：XXXCDC/M-1-JYZX-L-2016-24
拟制部门：检验中心理化室
拟制人：
审核人：
批准人：
发布日期：年月日
实施日期：年月日
XXX疾病预防控制中心作业指导书
文件编号：XXXCDC/M-1-JYZX-L-2016-24
文件编号：XXXCDC/M-1-JYZX-L-2016-24
文件名称：ISC-1100离子色谱仪
操作规程
第2页共6页
第1版第0次修订
5.1.4严格遵守操作规程，出现故障时应及时采取正确应对措施，立即退出检测状态,
立即向保管人或科室负责人报告,查明原因,及时处理,不得擅自“修理”，并做好使用和故障情况登记。
9.6压力过低：可能漏液，进行检查，哪里漏液进行拧紧动相的水质要求为电阻率为18左右，实验室无法满足就用哇哈哈矿泉水配置。
9.8禁止在未开泵（没有流速）的情况下开启淋洗液发生器和抑制器电流。
9.9样品处理
样品如果很脏一定要过滤，尽量避免样品中杂质或部分有机物进入柱子导致柱头堵塞或柱性能下降，做到前处理过滤（使用过滤膜除去杂质；使用C18预处理小柱除去有机物），使柱寿命延长。
模板。处理方法与报告模板为系统默认就一个，每次只要调用就行，视图
设置不用选择，然后点击下一步。
6.2.3找到序列文件夹，对创建的序列进行命名（例如：20160701等），然后点击保存。
6.2.4点击保存以后会出现样品表，在类型处，如果是空白，类型选择空白；标
准品，如果做校准曲线，一般为5-7个浓度点，名称输入浓度：0.1、0.2、0.5、1.0、2.0、5.0、10.0、20.0等，类型选择为校准标准品，那么就在校准标准品级别后面依次选择为，1,2,3,4,5.依次类推；样品，类型选择为未知。当编辑好标准序列及样品序列后，最后设置一个空白测量，清洗自动进样器，然后点击保存；如果已经监视基线，在点击开始进样的时候，弹出停止基线对话框，点击停止监视基线就会进样，如果没有监视基线，点击开始仪器会直接进样。
