完整word版Y系列三相异步电动机的技术参数

Y系列电动机型号大全
Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机.安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411,连续工作制（S1）。

适用于驱动无特殊要求的机械设备,如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80～315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999.Y355电动机符合Y系列（IP44)三相异步电动机技术条件JB5274—91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V,额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1Km；环境温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90％；同时该月月平均最低温度不高于25℃.
电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。

按用户需要,还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。

二、详细参数。

y系列三相异步电动机参数一、概述Y系列中型高压三相鼠笼式异步电动机是本公司采用ABB高压三相异步电机技术等级标准，并结合我公司多年高压电动机制造实践经验而建立的重要产品系列。

本系列电动机的功率等级，安装尺寸，电气性能均符合国家标准GB755《旋转电机基本技术要求》，国际电工委员会IEC标准。

本系列电动机各部分机械尺寸，公差符合国家标准GB1800-1804和国际标准化委员会ISO标准。

本系列电动机的外壳防护等级根据G84942.1和IEC34-5《电机外壳防护分级》为IP23开启式电动机，如果用户需要其他防护等级如IP44、IP54可另行协商。

本系列电动机的冷却方法根据G81993和IEC34-6《电机冷却方法》的标准为IC01，如果用户要求其他冷却方法可另行协商。

本系列电动机基本安装方式为卧式带底脚（IMB3）结构，符合GB997和IEC34-7《电机结构及安装型式代号》的规定。

二、结构说明Y系列高压三相异步电机，电动机采用箱式结构，电动机顶部可以安装防护罩，防护等级IP23，冷却方式IC01，安装型式IMB3，电源频率50Hz，电源电压为10000V，允许电压的偏差范围为±5%，电源的额定频率为50Hz。

中心高400mm~630mm，功率范围185kW~10000kW；定额类型S1，绝缘等级F（按B级考核）。

定子接线方式为Y接,转子电枢由纯铜或纯铝加工而成，采用F级绝缘材料。

轴承有滚动轴承和滑动轴承两种型式，依电机功率大小及转速而定。

该系列电机可以用于驱动各种磨机、轧钢机、破碎机、风机、水泵、鼓风机等机械。

该系列高压电动机适用于海拔不超过1000m，环境温度低于40℃，少灰尘，无蒸气、酸、碱等腐蚀性和爆炸性气体的室内环境，如果运行环境中粉尘较多，应该定期清理电机内部的粉尘，并作好轴承的防尘工作。

该系列电动机符合GB755《旋转电机定额和性能》和国际电工委员会IEC的规定。

三、电动机的起动鼠笼式电动机的转子设计采用了先进的计算技术来计算转子的起动温升和应力，以防电机因起动负荷过重而导致电机早期损坏。

Y系列三相异步电动机的技术参数1、Y系列（IP44)三相异步电动机：Y系列三相异步电动机是全国统一设计的新系列产品，将取代JO系列电动机，Y系列三相异步电动机具有高效、节能、噪音低、震动小等特点。

2、Y系列（IP23)三相异步电动机：Y系列（IP23)三相异步电动机，机座号为160 - 315，其防护结构形式不同于IP44的封闭式，但比防滴式优越，其体积比Y系列（IP44)分别减少20%和15%。

Y系列（IP44)的技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y801 - 2 0.75 1.8 2830 65 120 67Y8012- 2 1.1 2.5 2830 80 120 67Y801- 4 0.55 1.5 1390 65 120 75Y802- 4 0.75 2.0 1390 80 125 75Y90S- 2 1.5 3.4 2840 80 130 72 Ф24 Y90S- 4 1.1 2.8 1400 90 130 80Y90L- 4 1.5 3.7 1400 120 130 80Y90S- 6 0.75 2.3 910 100 130 86Y90L-6 1.1 3.2 910 125 130 86Y100L-2 3.0 6.4 2870 100 155 94Y100L1-4 2.2 5.0 1430 105 155 98( KW) (A) r/min 长度外径内径轴径Y100L-6 1.5 4.0 940 100 155 160Y112M-2 4.0 8.2 2890 105 175 98Y112M-4 4.0 8.8 1440 135 175 110Y112M-6 2.2 5.6 940 110 175 120Y132S1-2 5.5 11 2900 105 210 116Y132S2-2 7.5 15 2900 125 210 116Y132S-4 5.5 12 1440 115 210 136 Ф38 Y132M-4 7.5 15 1440 160 210 136 Ф38 Y132S-6 3.0 7.2 960 110 210 148Y132M1-6 4.0 9.4 960 140 210 148Y132M2-6 5.5 13 960 180 210 148Y132S-8 2.2 5.8 710 110 210 148Y132M-8 3.0 7.7 710 180 210 148Y160M1-2 11 22 710 125 260 150 Ф42 Y160M2-2 15 29 2930 155 260 150 Ф42 Y160L-2 18.5 36 2930 155 260 150 Ф42 Y160M-4 11 23 1460 195 260 170 Ф42 Y160L-4 15 30 1460 195 260 170 Ф42 Y160M-6 7.5 17 970 145 260 180 Ф42 Y160L-6 11 25 970 195 260 180 Ф42( KW) (A) r/min 长度外径内径轴径Y160M1-8 4.0 9.9 720 110 260 180Y160M2-8 5.5 13 720 145 260 180Y160L-8 7.5 18 720 195 260 180Y180M-2 22 42 2940 175 260 160 Ф48 Y180M-4 18.5 36 1470 190 290 187 Ф48 Y180L-4 22 43 1470 220 290 187 Ф48 Y180L-6 15 31 970 200 290 205Y180L-8 11 25 730 200 290 205Y200L1-2 30 57 2950 180 327 182 Ф55 Y200L2-2 37 70 2950 210 327 182 Ф55 Y200L-4 30 57 1470 230 327 210 Ф55 Y200L1-6 18.5 38 970 195 327 230Y200L2-6 22 45 970 220 327 230Y200L-8 15 34 730 195 327 230Y225M-2 45 84 2970 210 368 210Y225S-4 37 70 1480 200 368 245 Ф60 Y225M-4 45 84 1480 235 368 245 Ф60 Y225M-6 30 60 980 210 368 245 Ф60 Y225S-8 18.5 41 730 170 368 260 Ф60 Y225M-8 22 48 740 210 368 260 Ф60( KW) (A) r/min 长度外径内径轴径Y250M-2 55 103 2970 195 400 225 Ф60 Y250M-4 55 103 1480 140 400 260Y250M-6 37 72 980 225 400 285Y250M-8 30 63 740 225 400 285Y280S-2 75 140 2970 225 445 255Y280M-2 90 167 2970 260 445 255Y280S-4 75 140 1480 240 445 300Y280M-4 90 164 1480 325 445 300Y280S-6 45 85 980 215 445 325Y280M-6 55 104 980 260 445 325 Ф75 Y280S-8 37 78 740 215 445 325Y280M-8 45 93 740 260 445 325Y315S-2 110 200 2980 290 520 300Y315M1-2 132 237 2980 340 520 300Y315M2-2 160 286 2980 380 520 300Y315S-4 110 201 1480 300 520 300Y315M1-4 132 241 1490 350 520 350Y315M2-4 160 291 1490 400 520 350Y315S-6 75 141 1490 300 520 350Y315M1-6 90 168 990 350 520 375( KW) (A) r/min 长度外径内径轴径Y315M2-6 110 204 990 400 520 375Y315M3-6 132 245 990 455 520 375Y315S-8 55 111 740 300 520 375Y315M1-8 75 150 740 350 520 390Y315M2-8 90 179 740 400 520 390Y315M3-8 110 219 740 455 520 390Y315S-10 45 99 590 300 520 390Y315M1-10 55 120 590 400 520 390Y315M3-10 75 161 590 455 520 390Y系列（IP23)的技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y160M-2 15 29 2910 100 290 160 Y160L1-2 18.5 36 2910 125 290 160 Y160L2-2 22 42 2910 135 290 160 Y160M-4 11 23 1460 100 290 187 Y160L1-4 15 30 1460 130 290 187 Y160L2-4 18.5 37 1460 150 290 187( KW) (A) r/min 长度外径内径轴径Y160M-6 7.5 17 960 95 290 205Y160L-6 11 25 960 125 290 205Y160M-8 5.5 14 720 95 290 205Y160L-8 7.5 18 720 125 290 205Y180M-2 30 57 2940 135 327 182Y180L-2 72 70 2940 160 327 182Y180M-4 22 43 1460 135 327 210Y180L-4 30 58 1460 175 327 210Y180M-6 15 32 970 125 327 230Y180L-6 18.5 38 970 155 327 230Y180M-8 11 26 720 125 327 230Y180L-8 15 34 720 155 327 230Y200M-2 45 84 2940 155 368 210Y200L-2 55 103 2950 185 368 210Y200M-4 37 71 1470 155 368 245Y200L-4 45 86 1470 185 368 245Y200M-6 22 44 970 135 368 260Y200L-6 30 59 980 165 368 260Y200M-8 18.5 41 730 135 368 260Y200L-8 22 48 740 165 368 260( KW) (A) r/min 长度外径内径轴径Y225M-2 75 140 2960 185 400 225Y225M-4 55 104 1470 185 400 260Y225M-6 37 71 980 175 400 285Y225M-8 30 63 740 175 400 285Y250S-2 90 167 2960 170 445 225Y250M-2 110 201 2960 195 445 225Y250S-4 75 141 1470 185 445 300 Ф75 Y250M-4 90 168 1470 215 445 300Y250S-6 45 87 980 165 445 325Y250M-6 55 106 980 195 445 325Y250S-8 37 78 740 165 445 325Y250M-8 45 94 740 195 445 325Y280S-4 110 205 1480 200 493 330Y280M-4 132 245 1480 240 493 330Y280S-6 75 143 980 185 493 360Y280M-6 90 169 980 240 493 360Y280S-8 55 115 740 185 493 360Y280M-8 75 154 740 240 493 360Y315M-6 280 Ф95二〇一二年二月十四日。

Y系列电动机型号大全
Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机.安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411,连续工作制（S1）。

适用于驱动无特殊要求的机械设备,如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80～315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999.Y355电动机符合Y系列（IP44)三相异步电动机技术条件JB5274—91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V,额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1Km；环境温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90％；同时该月月平均最低温度不高于25℃.
电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。

按用户需要,还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。

二、详细参数。

Y系列三相异步电动机的技术参数1、Y系列（IP44)三相异步电动机：Y系列三相异步电动机是全国统一设计的新系列产品，将取代JO系列电动机，Y系列三相异步电动机具有高效、节能、噪音低、震动小等特点。

2、Y系列（IP23)三相异步电动机：Y系列（IP23)三相异步电动机，机座号为160 - 315，其防护结构形式不同于IP44的封闭式，但比防滴式优越，其体积比Y系列（IP44)分别减少20%和15%。

Y系列（IP44)的技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y801 - 2 0.75 1.8 2830 65 120 67Y8012- 2 1.1 2.5 2830 80 120 67Y801- 4 0.55 1.5 1390 65 120 75Y802- 4 0.75 2.0 1390 80 125 75Y90S- 2 1.5 3.4 2840 80 130 72 Ф24 Y90S- 4 1.1 2.8 1400 90 130 80Y90L- 4 1.5 3.7 1400 120 130 80Y90S- 6 0.75 2.3 910 100 130 86Y90L-6 1.1 3.2 910 125 130 86Y100L-2 3.0 6.4 2870 100 155 94Y100L1-4 2.2 5.0 1430 105 155 98( KW) (A) r/min 长度外径内径轴径Y100L-6 1.5 4.0 940 100 155 160Y112M-2 4.0 8.2 2890 105 175 98Y112M-4 4.0 8.8 1440 135 175 110Y112M-6 2.2 5.6 940 110 175 120Y132S1-2 5.5 11 2900 105 210 116Y132S2-2 7.5 15 2900 125 210 116Y132S-4 5.5 12 1440 115 210 136 Ф38 Y132M-4 7.5 15 1440 160 210 136 Ф38 Y132S-6 3.0 7.2 960 110 210 148Y132M1-6 4.0 9.4 960 140 210 148Y132M2-6 5.5 13 960 180 210 148Y132S-8 2.2 5.8 710 110 210 148Y132M-8 3.0 7.7 710 180 210 148Y160M1-2 11 22 710 125 260 150 Ф42 Y160M2-2 15 29 2930 155 260 150 Ф42 Y160L-2 18.5 36 2930 155 260 150 Ф42 Y160M-4 11 23 1460 195 260 170 Ф42 Y160L-4 15 30 1460 195 260 170 Ф42 Y160M-6 7.5 17 970 145 260 180 Ф42 Y160L-6 11 25 970 195 260 180 Ф42( KW) (A) r/min 长度外径内径轴径Y160M1-8 4.0 9.9 720 110 260 180Y160M2-8 5.5 13 720 145 260 180Y160L-8 7.5 18 720 195 260 180Y180M-2 22 42 2940 175 260 160 Ф48 Y180M-4 18.5 36 1470 190 290 187 Ф48 Y180L-4 22 43 1470 220 290 187 Ф48 Y180L-6 15 31 970 200 290 205Y180L-8 11 25 730 200 290 205Y200L1-2 30 57 2950 180 327 182 Ф55 Y200L2-2 37 70 2950 210 327 182 Ф55 Y200L-4 30 57 1470 230 327 210 Ф55 Y200L1-6 18.5 38 970 195 327 230Y200L2-6 22 45 970 220 327 230Y200L-8 15 34 730 195 327 230Y225M-2 45 84 2970 210 368 210Y225S-4 37 70 1480 200 368 245 Ф60 Y225M-4 45 84 1480 235 368 245 Ф60 Y225M-6 30 60 980 210 368 245 Ф60 Y225S-8 18.5 41 730 170 368 260 Ф60 Y225M-8 22 48 740 210 368 260 Ф60( KW) (A) r/min 长度外径内径轴径Y250M-2 55 103 2970 195 400 225 Ф60 Y250M-4 55 103 1480 140 400 260Y250M-6 37 72 980 225 400 285Y250M-8 30 63 740 225 400 285Y280S-2 75 140 2970 225 445 255Y280M-2 90 167 2970 260 445 255Y280S-4 75 140 1480 240 445 300Y280M-4 90 164 1480 325 445 300Y280S-6 45 85 980 215 445 325Y280M-6 55 104 980 260 445 325 Ф75 Y280S-8 37 78 740 215 445 325Y280M-8 45 93 740 260 445 325Y315S-2 110 200 2980 290 520 300Y315M1-2 132 237 2980 340 520 300Y315M2-2 160 286 2980 380 520 300Y315S-4 110 201 1480 300 520 300Y315M1-4 132 241 1490 350 520 350Y315M2-4 160 291 1490 400 520 350Y315S-6 75 141 1490 300 520 350Y315M1-6 90 168 990 350 520 375( KW) (A) r/min 长度外径内径轴径Y315M2-6 110 204 990 400 520 375Y315M3-6 132 245 990 455 520 375Y315S-8 55 111 740 300 520 375Y315M1-8 75 150 740 350 520 390Y315M2-8 90 179 740 400 520 390Y315M3-8 110 219 740 455 520 390Y315S-10 45 99 590 300 520 390Y315M1-10 55 120 590 400 520 390Y315M3-10 75 161 590 455 520 390Y系列（IP23)的技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y160M-2 15 29 2910 100 290 160 Y160L1-2 18.5 36 2910 125 290 160 Y160L2-2 22 42 2910 135 290 160 Y160M-4 11 23 1460 100 290 187 Y160L1-4 15 30 1460 130 290 187 Y160L2-4 18.5 37 1460 150 290 187( KW) (A) r/min 长度外径内径轴径Y160M-6 7.5 17 960 95 290 205Y160L-6 11 25 960 125 290 205Y160M-8 5.5 14 720 95 290 205Y160L-8 7.5 18 720 125 290 205Y180M-2 30 57 2940 135 327 182Y180L-2 72 70 2940 160 327 182Y180M-4 22 43 1460 135 327 210Y180L-4 30 58 1460 175 327 210Y180M-6 15 32 970 125 327 230Y180L-6 18.5 38 970 155 327 230Y180M-8 11 26 720 125 327 230Y180L-8 15 34 720 155 327 230Y200M-2 45 84 2940 155 368 210Y200L-2 55 103 2950 185 368 210Y200M-4 37 71 1470 155 368 245Y200L-4 45 86 1470 185 368 245Y200M-6 22 44 970 135 368 260Y200L-6 30 59 980 165 368 260Y200M-8 18.5 41 730 135 368 260Y200L-8 22 48 740 165 368 260( KW) (A) r/min 长度外径内径轴径Y225M-2 75 140 2960 185 400 225Y225M-4 55 104 1470 185 400 260Y225M-6 37 71 980 175 400 285Y225M-8 30 63 740 175 400 285Y250S-2 90 167 2960 170 445 225Y250M-2 110 201 2960 195 445 225Y250S-4 75 141 1470 185 445 300 Ф75 Y250M-4 90 168 1470 215 445 300Y250S-6 45 87 980 165 445 325Y250M-6 55 106 980 195 445 325Y250S-8 37 78 740 165 445 325Y250M-8 45 94 740 195 445 325Y280S-4 110 205 1480 200 493 330Y280M-4 132 245 1480 240 493 330Y280S-6 75 143 980 185 493 360Y280M-6 90 169 980 240 493 360Y280S-8 55 115 740 185 493 360Y280M-8 75 154 740 240 493 360Y315M-6 280 Ф95二〇一二年二月十四日。

Y系列三相异步电动机地技术参数1、Y系列（IP44)三相异步电动机：Y系列三相异步电动机是全国统一设计地新系列产品，将取代JO系列电动机，Y系列三相异步电动机具有高效、节能、噪音低、震动小等特点.b5E2R。

2、Y系列（IP23)三相异步电动机：Y系列（IP23)三相异步电动机，机座号为160 - 315，其防护结构形式不同于IP44地封闭式，但比防滴式优越，其体积比Y系列（IP44)分别减少20%和15%.p1Ean。

Y系列（IP44)地技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y801 - 2 0.75 1.8 2830 65 120 67Y8012- 2 1.1 2.5 2830 80 120 67Y801- 4 0.55 1.5 1390 65 120 75Y802- 4 0.75 2.0 1390 80 125 75Y90S- 2 1.5 3.4 2840 80 130 72 Ф24 Y90S- 4 1.1 2.8 1400 90 130 80Y90L- 4 1.5 3.7 1400 120 130 80Y90S- 6 0.75 2.3 910 100 130 86Y90L-6 1.1 3.2 910 125 130 86Y100L-2 3.0 6.4 2870 100 155 94Y100L1-4 2.2 5.0 1430 105 155 98Y100L2-4 3.0 6.8 1430 135 155 98 Ф28型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y100L-6 1.5 4.0 940 100 155 160Y112M-2 4.0 8.2 2890 105 175 98Y112M-4 4.0 8.8 1440 135 175 110Y112M-6 2.2 5.6 940 110 175 120Y132S1-2 5.5 11 2900 105 210 116Y132S2-2 7.5 15 2900 125 210 116Y132S-4 5.5 12 1440 115 210 136 Ф38 Y132M-4 7.5 15 1440 160 210 136 Ф38 Y132S-6 3.0 7.2 960 110 210 148Y132M1-6 4.0 9.4 960 140 210 148Y132M2-6 5.5 13 960 180 210 148Y132S-8 2.2 5.8 710 110 210 148Y132M-8 3.0 7.7 710 180 210 148Y160M1-2 11 22 710 125 260 150 Ф42 Y160M2-2 15 29 2930 155 260 150 Ф42 Y160L-2 18.5 36 2930 155 260 150 Ф42 Y160M-4 11 23 1460 195 260 170 Ф42 Y160L-4 15 30 1460 195 260 170 Ф42 Y160M-6 7.5 17 970 145 260 180 Ф42Y160L-6 11 25 970 195 260 180 Ф42型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y160M1-8 4.0 9.9 720 110 260 180Y160M2-8 5.5 13 720 145 260 180Y160L-8 7.5 18 720 195 260 180Y180M-2 22 42 2940 175 260 160 Ф48 Y180M-4 18.5 36 1470 190 290 187 Ф48 Y180L-4 22 43 1470 220 290 187 Ф48 Y180L-6 15 31 970 200 290 205Y180L-8 11 25 730 200 290 205Y200L1-2 30 57 2950 180 327 182 Ф55 Y200L2-2 37 70 2950 210 327 182 Ф55 Y200L-4 30 57 1470 230 327 210 Ф55 Y200L1-6 18.5 38 970 195 327 230Y200L2-6 22 45 970 220 327 230Y200L-8 15 34 730 195 327 230Y225M-2 45 84 2970 210 368 210Y225S-4 37 70 1480 200 368 245 Ф60 Y225M-4 45 84 1480 235 368 245 Ф60 Y225M-6 30 60 980 210 368 245 Ф60Y225S-8 18.5 41 730 170 368 260 Ф60 Y225M-8 22 48 740 210 368 260 Ф60型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y250M-2 55 103 2970 195 400 225 Ф60 Y250M-4 55 103 1480 140 400 260Y250M-6 37 72 980 225 400 285Y250M-8 30 63 740 225 400 285Y280S-2 75 140 2970 225 445 255Y280M-2 90 167 2970 260 445 255Y280S-4 75 140 1480 240 445 300Y280M-4 90 164 1480 325 445 300Y280S-6 45 85 980 215 445 325Y280M-6 55 104 980 260 445 325 Ф75 Y280S-8 37 78 740 215 445 325Y280M-8 45 93 740 260 445 325Y315S-2 110 200 2980 290 520 300Y315M1-2 132 237 2980 340 520 300Y315M2-2 160 286 2980 380 520 300Y315S-4 110 201 1480 300 520 300Y315M1-4 132 241 1490 350 520 350Y315M2-4 160 291 1490 400 520 350 Y315S-6 75 141 1490 300 520 350 Y315M1-6 90 168 990 350 520 375型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y315M2-6 110 204 990 400 520 375 Y315M3-6 132 245 990 455 520 375 Y315S-8 55 111 740 300 520 375 Y315M1-8 75 150 740 350 520 390 Y315M2-8 90 179 740 400 520 390 Y315M3-8 110 219 740 455 520 390 Y315S-10 45 99 590 300 520 390 Y315M1-10 55 120 590 400 520 390 Y315M3-10 75 161 590 455 520 390Y系列（IP23)地技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y160M-2 15 29 2910 100 290 160 Y160L1-2 18.5 36 2910 125 290 160Y160L2-2 22 42 2910 135 290 160 Y160M-4 11 23 1460 100 290 187 Y160L1-4 15 30 1460 130 290 187 Y160L2-4 18.5 37 1460 150 290 187型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y160M-6 7.5 17 960 95 290 205 Y160L-6 11 25 960 125 290 205 Y160M-8 5.5 14 720 95 290 205 Y160L-8 7.5 18 720 125 290 205 Y180M-2 30 57 2940 135 327 182 Y180L-2 72 70 2940 160 327 182 Y180M-4 22 43 1460 135 327 210 Y180L-4 30 58 1460 175 327 210 Y180M-6 15 32 970 125 327 230 Y180L-6 18.5 38 970 155 327 230 Y180M-8 11 26 720 125 327 230 Y180L-8 15 34 720 155 327 230 Y200M-2 45 84 2940 155 368 210 Y200L-2 55 103 2950 185 368 210 Y200M-4 37 71 1470 155 368 245Y200L-4 45 86 1470 185 368 245 Y200M-6 22 44 970 135 368 260 Y200L-6 30 59 980 165 368 260 Y200M-8 18.5 41 730 135 368 260 Y200L-8 22 48 740 165 368 260型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y225M-2 75 140 2960 185 400 225Y225M-4 55 104 1470 185 400 260Y225M-6 37 71 980 175 400 285Y225M-8 30 63 740 175 400 285Y250S-2 90 167 2960 170 445 225Y250M-2 110 201 2960 195 445 225Y250S-4 75 141 1470 185 445 300 Ф75 Y250M-4 90 168 1470 215 445 300Y250S-6 45 87 980 165 445 325Y250M-6 55 106 980 195 445 325Y250S-8 37 78 740 165 445 325Y250M-8 45 94 740 195 445 325Y280S-4 110 205 1480 200 493 330Y280M-4 132 245 1480 240 493 330Y280S-6 75 143 980 185 493 360Y280M-6 90 169 980 240 493 360Y280S-8 55 115 740 185 493 360Y280M-8 75 154 740 240 493 360Y315M-6 280 Ф95二〇一二年二月十四日版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.DXDiT。

Y 系列三相异步电动机的技术参数 1、丫系列（IP44三相异步电动机:Y 系列三相异步电动机是全国统一设计的新系列产品，将取代 JO 系列电动机，丫系列三相异步电动机具有高效、节能、噪音低、震动小等 特点。

2、丫系列（IP23三相异步电动机:丫系列（IP23三相异步电动机，机座号为160 - 315 , 式不同于IP44的封闭式，但比防滴式优越，其体积比 分别减少20呀口 15%Y 系列（IP44的技术参数见下表: 型号 功率 （KW电流 （A 转速r/mi n铁芯 长度定子定子输出 轴径外径 内径 Y801 - 20.751.82830 65 120 67Y8012-2 1.1 2.5 2830 80 120 67Y801-4 0.55 1.5 1390 65 120 75Y802-4 0.75 2.0 1390 80 125 75Y90S-2 1.5 3.4 2840 80 130 72①24Y90S-4 1.1 2.8 1400 90 130 80Y90 L- 41.53.7140012013080其防护结构形 丫系列 (IP44Y90S-6 0.75 2.3 910 100 130 86Y90L-6 1.1 3.2 910 125 130 86Y100L-2 3.0 6.4 2870 100 155 94Y100L1-4 2.2 5.0 1430 105 155 98Y100L2-4 3.0 6.8 1430 135 155 98 ①28 型号功率电流转速铁芯定子定子输出长度外径内径轴径(KW (A r/mi nY100L-6 1.5 4.0 940 100 155 160Y112M-2 4.0 8.2 2890 105 175 98Y112M-4 4.0 8.8 1440 135 175 110Y112M-6 2.2 5.6 940 110 175 120Y132S1-2 5.5 11 2900 105 210 116Y132S2-2 7.5 15 2900 125 210 116Y132S-4 5.5 12 1440 115 210 136 ①38Y132M-4 7.5 15 1440 160 210 136 ①38 Y132S-6 3.0 7.2 960 110 210 148Y132M1-6 4.0 9.4 960 140 210 148Y132M2-6 5.5 13 960 180 210 148Y132S-8 2.2 5.8 710 110 210 148Y132M-8 3.0 7.7 710 180 210 148Y160M1-2 11 22 710 125 260 150 ①42 Y160M2-2 15 29 2930 155 260 150 ①42 Y160L-2 18.5 36 2930 155 260 150 ①42 Y160M-4 11 23 1460 195 260 170 ①42 Y160L-4 15 30 1460 195 260 170 ①42 Y160M-6 7.5 17 970 145 260 180 ①42 Y160L-6 11 25 970 195 260 180 ①42型号功率(KW 电流(A转速r/mi n铁芯长度定子定子输出轴径外径内径Y160M1-8 4.0 9.9 720 110 260 180Y160M2-8 5.5 13 720 145 260 180Y160L-8 7.5 18 720 195 260 180Y180M-2 22 42 2940 175 260 160 ①48 Y180M-4 18.5 36 1470 190 290 187 ①48 Y180L-4 22 43 1470 220 290 187 ①48 Y180L-6 15 31 970 200 290 205Y180L-8 11 25 730 200 290 205Y200L1-2 30 57 2950 180 327 182 ①55 Y200L2-2 37 70 2950 210 327 182 ①55 Y200L-4 30 57 1470 230 327 210 ①55 Y200L1-6 18.5 38 970 195 327 230Y200L2-6 22 45 970 220 327 230Y200L-8 15 34 730 195 327 230Y225M-2 45 84 2970 210 368 210Y225S-4 37 70 1480 200 368 245 ①60 Y225M-4 45 84 1480 235 368 245 ①60 Y225M-6 30 60 980 210 368 245 ①60 Y225S-8 18.5 41 730 170 368 260 ①60 Y225M-8 22 48 740 210 368 260 ①60型号功率电流转速铁芯定子定子输出长度内径(KW (A r/mi n 外径轴径Y250M-2 55 103 2970 195 400 225 ①60 Y250M-4 55 103 1480 140 400 260Y250M-6 37 72 980 225 400 285Y250M-8 30 63 740 225 400 285Y280S-2 75 140 2970 225 445 255Y280M-2 90 167 2970 260 445 255Y280S-4 75 140 1480 240 445 300Y280M-4 90 164 1480 325 445 300Y280S-6 45 85 980 215 445 325Y280M-6 55 104 980 260 445 325 ①75 Y280S-8 37 78 740 215 445 325Y280M-8 45 93 740 260 445 325Y 315S-2 110 200 2980 290 520 300Y 315M1-2 132 237 2980 340 520 300Y 315M2-2 160 286 2980 380 520 300Y 315S-4 110 201 1480 300 520 300Y 315M1-4 132 241 1490 350 520 350Y 315M2-4 160 291 1490 400 520 350Y 315S-6 75 141 1490 300 520 350 Y 315M1-6 90 168 990 350 520 375(KW r/min 铁芯定子(A 定子内径Y 315M2-6 110 204 990 400 520 375 Y 315M3-6 132 245 990 455 520 375 Y 315S-8 55 111 740 300 520 375 Y 315M1-8 75 150 740 350 520 390 Y 315M2-8 90 179 740 400 520 390 Y 315M3-8 110 219 740 455 520 390 Y315S-10 45 99 590 300 520 390 Y 315M1-10 55 120 590 400 520 390 Y 315M3-10 75 161 590 455 520 390型号功率电流(KW(A转速铁芯定定子内径r/mi n长度子外径Y160M-2 15 29 2910 100 290 160 Y160L1-2 18.5 36 2910 125 290 160 Y160L2-2 22 42 2910 135 290 160 Y160M-4 11 23 1460 100 290 187 Y160L1-4 15 30 1460 130 290 187 Y160L2-4 18.5 37 1460 150 290 187 输出轴径Y系列(IP23的技术参数见下表：Y160M-6Y160L-6功率(KW 电流(A转速r/mi n铁芯长度定子定子输出轴径外径内径7.5 17 960 95 290 205 11 25 960 125 290 205Y160M-8 5.5 14 720 95 290 205 Y160L-8 7.5 18 720 125 290 205 Y180M-2 30 57 2940 135 327 182 Y180L-2 72 70 2940 160 327 182 Y180M-4 22 43 1460 135 327 210 Y180L-4 30 58 1460 175 327 210 Y180M-6 15 32 970 125 327 230 Y180L-6 18.5 38 970 155 327 230 Y180M-8 11 26 720 125 327 230 Y180L-8 15 34 720 155 327 230 Y200M-2 45 84 2940 155 368 210 Y200L-2 55 103 2950 185 368 210 Y200M-4 37 71 1470 155 368 245 Y200L-4 45 86 1470 185 368 245Y200M-6 22 44 970 135 368 260 Y200L-6 30 59 980 165 368 260 Y200M-8 18.5 41 730 135 368 260 Y200L-8 22 48 740 165 368 260(KW r/min 铁芯定子(A 定子内径Y225M-2 75 140 2960 185 400 225Y225M-4 55 104 1470 185 400 260Y225M-6 37 71 980 175 400 285Y225M-8 30 63 740 175 400 285Y250S-2 90 167 2960 170 445 225Y250M-2 110 201 2960 195 445 225Y250S-4 75 141 1470 185 445 300 ①75Y250M-4 90 168 1470 215 445 300Y250S-6 45 87 980 165 445 325Y250M-6 55 106 980 195 445 325Y250S-8 37 78 740 165 445 325Y250M-8 45 94 740 195 445 325Y280S-4 110 205 1480 200 493 330Y280M-4 132 245 1480 240 493 330Y280S-6 75 143 980 185 493 360Y280M-6 90 169 980 240 493 360Y280S-8 55 115 740 185 493 360Y280M-8 75 154 740 240 493 360Y 315M-6 280 ①95 二O—二年二月十四日。

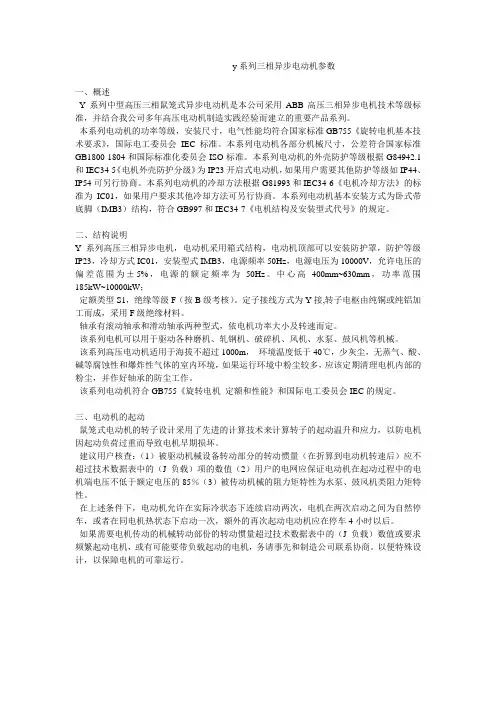

y系列三相异步电动机参数一、概述Y系列中型高压三相鼠笼式异步电动机是本公司采用ABB高压三相异步电机技术等级标准，并结合我公司多年高压电动机制造实践经验而建立的重要产品系列。

本系列电动机的功率等级，安装尺寸，电气性能均符合国家标准GB755《旋转电机基本技术要求》，国际电工委员会IEC标准。

本系列电动机各部分机械尺寸，公差符合国家标准GB1800-1804和国际标准化委员会ISO标准。

本系列电动机的外壳防护等级根据G84942.1和IEC34-5《电机外壳防护分级》为IP23开启式电动机，如果用户需要其他防护等级如IP44、IP54可另行协商。

本系列电动机的冷却方法根据G81993和IEC34-6《电机冷却方法》的标准为IC01，如果用户要求其他冷却方法可另行协商。

本系列电动机基本安装方式为卧式带底脚（IMB3）结构，符合GB997和IEC34-7《电机结构及安装型式代号》的规定。

二、结构说明Y系列高压三相异步电机，电动机采用箱式结构，电动机顶部可以安装防护罩，防护等级IP23，冷却方式IC01，安装型式IMB3，电源频率50Hz，电源电压为10000V，允许电压的偏差范围为±5%，电源的额定频率为50Hz。

中心高400mm~630mm，功率范围185kW~10000kW；定额类型S1，绝缘等级F（按B级考核）。

定子接线方式为Y接,转子电枢由纯铜或纯铝加工而成，采用F级绝缘材料。

轴承有滚动轴承和滑动轴承两种型式，依电机功率大小及转速而定。

该系列电机可以用于驱动各种磨机、轧钢机、破碎机、风机、水泵、鼓风机等机械。

该系列高压电动机适用于海拔不超过1000m，环境温度低于40℃，少灰尘，无蒸气、酸、碱等腐蚀性和爆炸性气体的室内环境，如果运行环境中粉尘较多，应该定期清理电机内部的粉尘，并作好轴承的防尘工作。

该系列电动机符合GB755《旋转电机定额和性能》和国际电工委员会IEC的规定。

三、电动机的起动鼠笼式电动机的转子设计采用了先进的计算技术来计算转子的起动温升和应力，以防电机因起动负荷过重而导致电机早期损坏。
