移动通信网络小区覆盖的室内外协同解决方案

WCDMA网络室内外协同覆盖分析[摘要] 随着通信技术的发展，为了解决在城市密集高楼区域，建无线基站困难的问题，通过采用新型基站设备和传输方式，提出了将室内分布设备外引，实现密集小区综合协同覆盖，并结合某市区wcdma网络进行了实际验证。

一、前言随着通信技术的发展，室内业务需求不断增长，室内覆盖系统的建设越来越重要，室内覆盖是实现无线覆盖、优化网络容量分布和基站配置、增加话务收入、提高用户满意度的一种重要手段，室内覆盖系统以及技术越来越引起通信运营企业和设备制造商的重视。

在3g网络时代，移动宽带业务将呈现快速发展的势头，在城市的密集高楼区域，移动宽带业务的增长尤为明显，但建设3g网络宏基站的难度也越来越高。

1、随着城市建筑越来越大、楼层越来越高、楼距越来越密、无线环境越来越复杂，获取合适的站址也越来越难；2、由于居民群众对辐射环保问题的敏感，居民常常会抵制建设和维护宏蜂窝基站；3、宏蜂窝基站还有体积重量大、建设周期长、配套费用高、噪音大、维护成本高、耗电量大等缺点；4、wcdma网络频段的穿透能力大大不如gsm网。

可见，在城市密集高楼区域，宏蜂窝基站的覆盖效果、建设方式都已经不能满足3g 网络覆盖的需求。

为解决城市密集高楼3g 无线网络覆盖的难题，本文研究采用新型基站设备和传输方式，提出“室内分布协同覆盖”这一新型3g网络建设方案，并结合某wcdma 网络建设情况进行了验证。

二、wcdma 无线网络覆盖特性1、wcdma 系统扩频采用1×1的频率复用方式，是通过扰码以及正交码字来区分小区和用户的。

它无需频率规划，每载波的容量与所处环境、邻区干扰等因素有关。

2、wcdma 系统是自干扰系统，其覆盖能力不仅取决于发射功率，而且与系统容量负荷有关。

系统负荷越高，则底噪相应抬高，系统覆盖也相应减小。

而wcdma语音业务、数据业务等各种业务的速率、容量各不相同。

因此，一定要充分考虑各业务覆盖和容量的相互关系，减少不必要的干扰。

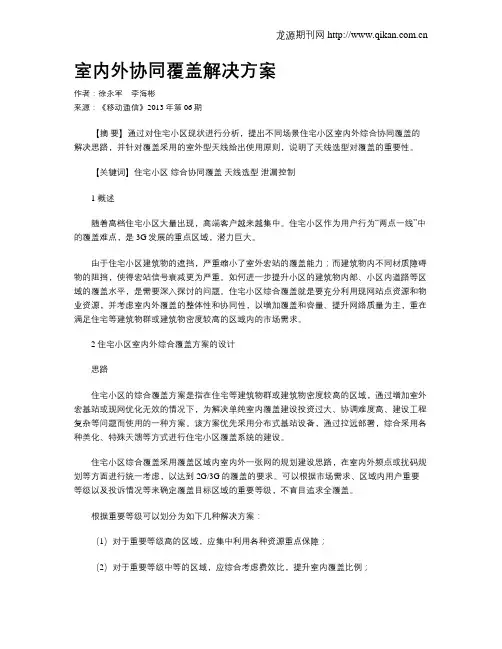

室内外协同覆盖解决方案作者：徐永军李海彬来源：《移动通信》2013年第06期【摘要】通过对住宅小区现状进行分析，提出不同场景住宅小区室内外综合协同覆盖的解决思路，并针对覆盖采用的室外型天线给出使用原则，说明了天线选型对覆盖的重要性。

【关键词】住宅小区综合协同覆盖天线选型泄漏控制1 概述随着高档住宅小区大量出现，高端客户越来越集中。

住宅小区作为用户行为“两点一线”中的覆盖难点，是3G发展的重点区域，潜力巨大。

由于住宅小区建筑物的遮挡，严重缩小了室外宏站的覆盖能力；而建筑物内不同材质障碍物的阻挡，使得宏站信号衰减更为严重。

如何进一步提升小区的建筑物内部、小区内道路等区域的覆盖水平，是需要深入探讨的问题。

住宅小区综合覆盖就是要充分利用现网站点资源和物业资源，并考虑室内外覆盖的整体性和协同性，以增加覆盖和容量、提升网络质量为主，重在满足住宅等建筑物群或建筑物密度较高的区域内的市场需求。

2 住宅小区室内外综合覆盖方案的设计思路住宅小区的综合覆盖方案是指在住宅等建筑物群或建筑物密度较高的区域，通过增加室外宏基站或现网优化无效的情况下，为解决单纯室内覆盖建设投资过大、协调难度高、建设工程复杂等问题而使用的一种方案。

该方案优先采用分布式基站设备，通过拉远部署，综合采用各种美化、特殊天馈等方式进行住宅小区覆盖系统的建设。

住宅小区综合覆盖采用覆盖区域内室内外一张网的规划建设思路，在室内外频点或扰码规划等方面进行统一考虑，以达到2G/3G的覆盖的要求。

可以根据市场需求、区域内用户重要等级以及投诉情况等来确定覆盖目标区域的重要等级，不盲目追求全覆盖。

根据重要等级可以划分为如下几种解决方案：（1）对于重要等级高的区域，应集中利用各种资源重点保障；（2）对于重要等级中等的区域，应综合考虑费效比，提升室内覆盖比例；（3）对于重要等级一般的区域，应以室外宏站建设及优化为主，重点解决投诉。

同时，在方案设计前应明确覆盖目标、覆盖比例和参数指标，并将其作为设计效果和验收依据在设计方案中加以明确描述。

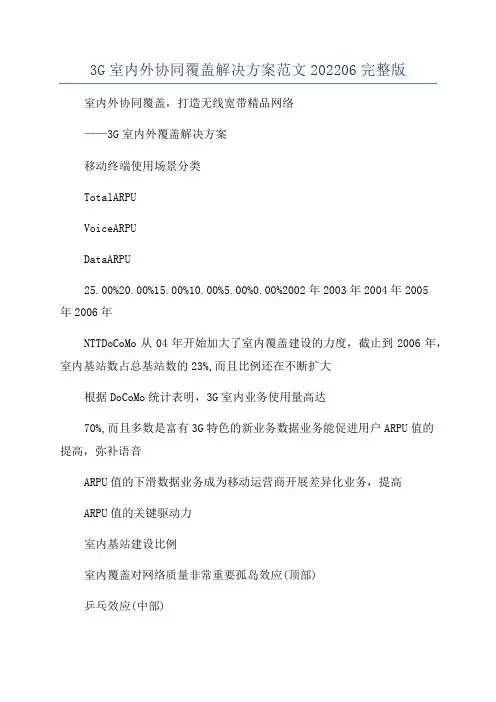

3G室内外协同覆盖解决方案范文202206完整版室内外协同覆盖，打造无线宽带精品网络——3G室内外覆盖解决方案移动终端使用场景分类TotalARPUVoiceARPUDataARPU25.00%20.00%15.00%10.00%5.00%0.00%2002年2003年2004年2005年2006年NTTDoCoMo从04年开始加大了室内覆盖建设的力度，截止到2006年，室内基站数占总基站数的23%,而且比例还在不断扩大根据DoCoMo统计表明，3G室内业务使用量高达70%,而且多数是富有3G特色的新业务数据业务能促进用户ARPU值的提高，弥补语音ARPU值的下滑数据业务成为移动运营商开展差异化业务，提高ARPU值的关键驱动力室内基站建设比例室内覆盖对网络质量非常重要孤岛效应(顶部)乒乓效应(中部)网络繁忙(大型商场、展览中心)盲区、弱信号区(电梯、地下室)覆盖方面，由于建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象质量方面，建筑物高层空间极易存在信号干扰，服务小区信号不稳定，出现“乒乓效应”,话音质量难以保证，并出现掉话现象。

完善的室内覆盖是构建精品3G网络的关键2G时代以话音业务为主，采2G时代用单一化的广覆盖策略，更多的是解决话音覆盖与容量的问题3G的高频率带来了更高的空间损耗，过大的穿透损耗使得室外宏峰窝基站不能在室内提供充分可靠3G时代量的无线覆盖更多的业务发生在室内，包括语音和数据业务，完善室内覆盖有利于提高网络容量从覆盖及容量两个维度来考虑，完善的室内覆盖必将是3G网络建设的关键所在5离散分布信号干扰和泄漏共室内分布系统话务分担平滑过渡室内、室外一张网，共同分担全网的覆盖和容量共2G室内覆盖系统，快速建设3G室内覆盖系统3G室内覆盖考虑因素现场施工条件室内信号质量布线条件环境干扰取电条件美观条件用户感受(终端耗电)建设及运维成本设备成本与数量省电降耗能力扩容风险和难易度网络成熟期改造平滑扩容能力室内外协同覆盖关键点什么时候需要建设室内覆盖？采用什么样的组网频率策略建设室内覆盖？如何确保室内外的正常过渡？如何快速建设室内覆盖？室外信号穿透覆盖室内的特征分析当基站架设在待覆盖的大楼楼顶时，其室外信号在大楼内的信号分布特征如下：楼顶基站对室内高层比低层信号覆盖强；靠窗区域信号较强，信号随建筑物的内部深入而迅速衰减。

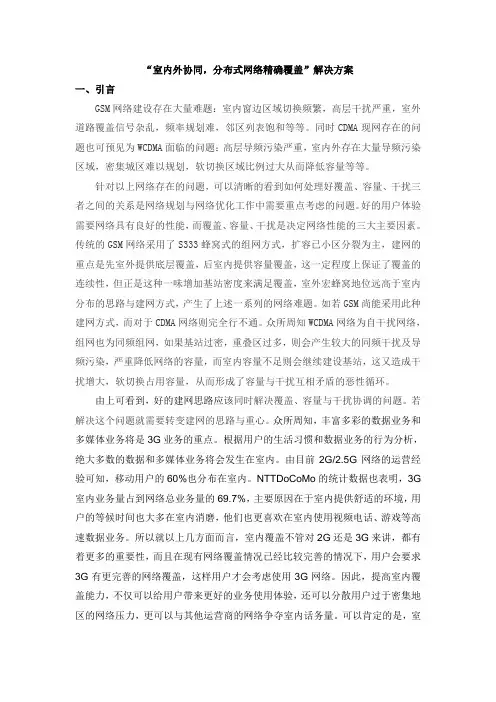

“室内外协同，分布式网络精确覆盖”解决方案一、引言GSM网络建设存在大量难题：室内窗边区域切换频繁，高层干扰严重，室外道路覆盖信号杂乱，频率规划难，邻区列表饱和等等。

同时CDMA现网存在的问题也可预见为WCDMA面临的问题：高层导频污染严重，室内外存在大量导频污染区域，密集城区难以规划，软切换区域比例过大从而降低容量等等。

针对以上网络存在的问题，可以清晰的看到如何处理好覆盖、容量、干扰三者之间的关系是网络规划与网络优化工作中需要重点考虑的问题。

好的用户体验需要网络具有良好的性能，而覆盖、容量、干扰是决定网络性能的三大主要因素。

传统的GSM网络采用了S333蜂窝式的组网方式，扩容已小区分裂为主，建网的重点是先室外提供底层覆盖，后室内提供容量覆盖，这一定程度上保证了覆盖的连续性，但正是这种一味增加基站密度来满足覆盖，室外宏蜂窝地位远高于室内分布的思路与建网方式，产生了上述一系列的网络难题。

如若GSM尚能采用此种建网方式，而对于CDMA网络则完全行不通。

众所周知WCDMA网络为自干扰网络，组网也为同频组网，如果基站过密，重叠区过多，则会产生较大的同频干扰及导频污染，严重降低网络的容量，而室内容量不足则会继续建设基站，这又造成干扰增大，软切换占用容量，从而形成了容量与干扰互相矛盾的恶性循环。

由上可看到，好的建网思路应该同时解决覆盖、容量与干扰协调的问题。

若解决这个问题就需要转变建网的思路与重心。

众所周知，丰富多彩的数据业务和多媒体业务将是3G业务的重点。

根据用户的生活习惯和数据业务的行为分析，绝大多数的数据和多媒体业务将会发生在室内。

由目前2G/2.5G网络的运营经验可知，移动用户的60%也分布在室内。

NTTDoCoMo的统计数据也表明，3G 室内业务量占到网络总业务量的69.7%，主要原因在于室内提供舒适的环境，用户的等候时间也大多在室内消磨，他们也更喜欢在室内使用视频电话、游戏等高速数据业务。

所以就以上几方面而言，室内覆盖不管对2G还是3G来讲，都有着更多的重要性，而且在现有网络覆盖情况已经比较完善的情况下，用户会要求3G有更完善的网络覆盖，这样用户才会考虑使用3G网络。

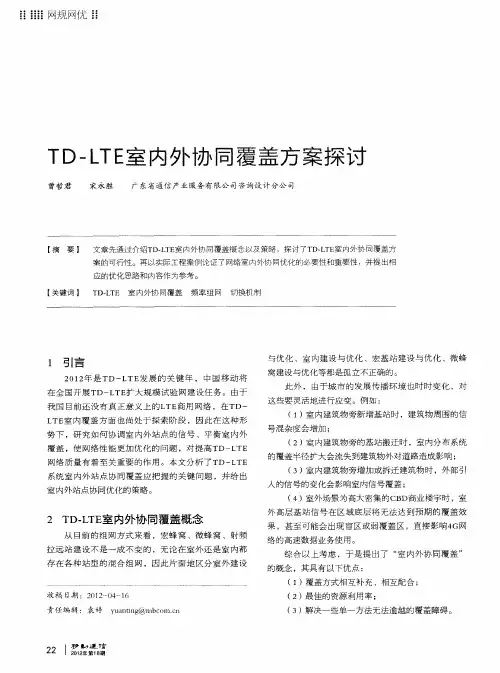

TD-LTE室内外协同覆盖方案探讨文章先通过介绍TD-LTE室内外协同覆盖概念以及策略，探讨了TD-LTE室内外协同覆盖方案的可行性。

再以实际工程案例论证了网络室内外协同优化的必要性和重要性，并提出相应的优化思路和内容作为参考。

【摘要】【关键词】TD-LTE 室内外协同覆盖频率组网切换机制曾哲君 宋永胜 广东省通信产业服务有限公司咨询设计分公司1 引言2012年是T D-L T E发展的关键年，中国移动将在全国开展TD-LTE扩大规模试验网建设任务。

由于我国目前还没有真正意义上的LTE商用网络，在TD-LTE室内覆盖方面也尚处于探索阶段，因此在这种形势下，研究如何协调室内外站点的信号、平衡室内外覆盖，使网络性能更加优化的问题，对提高TD-LTE 网络质量有着至关重要的作用。

本文分析了TD-LTE 系统室内外站点协同覆盖应把握的关键问题，并给出室内外站点协同优化的策略。

2 TD-LTE室内外协同覆盖概念从目前的组网方式来看，宏蜂窝、微蜂窝、射频拉远站建设不是一成不变的，无论在室外还是室内都存在各种站型的混合组网，因此片面地区分室外建设与优化、室内建设与优化、宏基站建设与优化、微蜂窝建设与优化等都是孤立不正确的。

此外，由于城市的发展传播环境也时时变化，对这些要灵活地进行应变。

例如：（1）室内建筑物旁新增基站时，建筑物周围的信号混杂度会增加；（2）室内建筑物旁的基站搬迁时，室内分布系统的覆盖半径扩大会流失到建筑物外对道路造成影响；（3）室内建筑物旁增加或拆迁建筑物时，外部引入的信号的变化会影响室内信号覆盖；（4）室外场景为高大密集的CBD商业楼宇时，室外高层基站信号在区域底层将无法达到预期的覆盖效果，甚至可能会出现盲区或弱覆盖区，直接影响4G网络的高速数据业务使用。

综合以上考虑，于是提出了“室内外协同覆盖”的概念，其具有以下优点：（1）覆盖方式相互补充、相互配合；（2）最佳的资源利用率；（3）解决一些单一方法无法逾越的覆盖障碍。

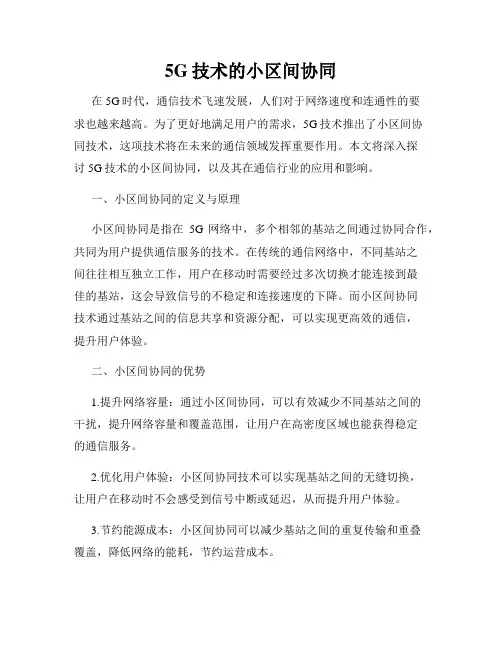

5G技术的小区间协同在5G时代，通信技术飞速发展，人们对于网络速度和连通性的要求也越来越高。

为了更好地满足用户的需求，5G技术推出了小区间协同技术，这项技术将在未来的通信领域发挥重要作用。

本文将深入探讨5G技术的小区间协同，以及其在通信行业的应用和影响。

一、小区间协同的定义与原理小区间协同是指在5G网络中，多个相邻的基站之间通过协同合作，共同为用户提供通信服务的技术。

在传统的通信网络中，不同基站之间往往相互独立工作，用户在移动时需要经过多次切换才能连接到最佳的基站，这会导致信号的不稳定和连接速度的下降。

而小区间协同技术通过基站之间的信息共享和资源分配，可以实现更高效的通信，提升用户体验。

二、小区间协同的优势1.提升网络容量：通过小区间协同，可以有效减少不同基站之间的干扰，提升网络容量和覆盖范围，让用户在高密度区域也能获得稳定的通信服务。

2.优化用户体验：小区间协同技术可以实现基站之间的无缝切换，让用户在移动时不会感受到信号中断或延迟，从而提升用户体验。

3.节约能源成本：小区间协同可以减少基站之间的重复传输和重叠覆盖，降低网络的能耗，节约运营成本。

4.支持大规模连接：在5G时代，智能物联网设备数量不断增长，小区间协同技术可以有效支持大规模连接，为物联网应用提供更可靠的连接服务。

三、小区间协同的应用场景1.城市高密度区域：在城市中，大量用户集中在相对小的区域，传统基站往往难以满足用户需求。

小区间协同可以优化覆盖范围，提升网络容量，保障用户通信质量。

2.移动通信：用户在移动时需要频繁切换基站，小区间协同技术可以实现基站之间的无缝切换，让用户享受到更稳定的通信服务。

3.物联网应用：智能物联网设备的大规模连接对网络质量和稳定性提出了更高要求，小区间协同技术可以有效支持大规模连接，为物联网应用提供更好的服务。

四、小区间协同的未来发展随着5G技术的不断成熟和普及，小区间协同技术将在未来得到广泛应用。

未来，小区间协同将更加智能化和自适应，通过人工智能等技术的应用，实现网络资源的智能管理和优化，提升网络效率和性能。

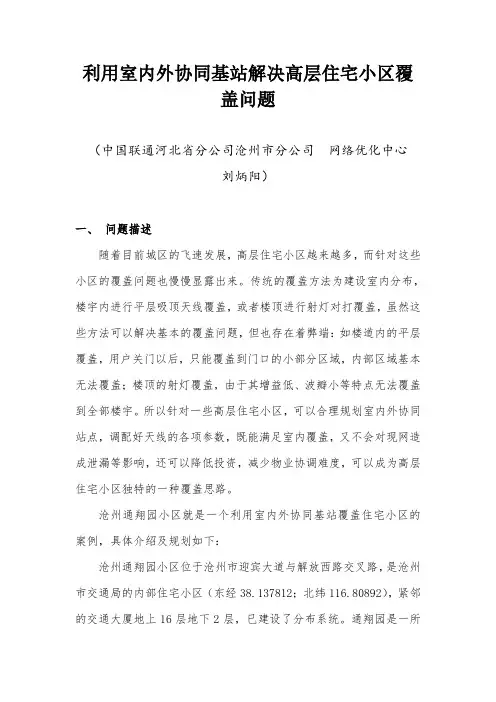

利用室内外协同基站解决高层住宅小区覆盖问题（中国联通河北省分公司沧州市分公司网络优化中心刘炳阳）一、问题描述随着目前城区的飞速发展，高层住宅小区越来越多，而针对这些小区的覆盖问题也慢慢显露出来。

传统的覆盖方法为建设室内分布，楼宇内进行平层吸顶天线覆盖，或者楼顶进行射灯对打覆盖，虽然这些方法可以解决基本的覆盖问题，但也存在着弊端：如楼道内的平层覆盖，用户关门以后，只能覆盖到门口的小部分区域，内部区域基本无法覆盖；楼顶的射灯覆盖，由于其增益低、波瓣小等特点无法覆盖到全部楼宇。

所以针对一些高层住宅小区，可以合理规划室内外协同站点，调配好天线的各项参数，既能满足室内覆盖，又不会对现网造成泄漏等影响，还可以降低投资，减少物业协调难度，可以成为高层住宅小区独特的一种覆盖思路。

沧州通翔园小区就是一个利用室内外协同基站覆盖住宅小区的案例，具体介绍及规划如下：沧州通翔园小区位于沧州市迎宾大道与解放西路交叉路，是沧州市交通局的内部住宅小区（东经38.137812；北纬116.80892），紧邻的交通大厦地上16层地下2层，已建设了分布系统。

通翔园是一所综合性的高层住宅小区，共17栋住宅楼，全部为地下1层，地上11层，每单元电梯1部；小区内还有休闲会所和幼儿园等公共建设；占地面积约164660平方米。

大概分布图如下：图1 沧州通翔园小区二、问题定位分析规划在交通大厦楼顶安装RRU设备6台，天线6面，天线覆盖方向如上图所示，具体安装位置如下图红色圆点标识位置：图2 沧州通翔园天线选址天线具体覆盖方向及编号如下图所示：图3 沧州通翔园天线具体覆盖方向1号、2号、5号和6号共计四面天线，因位置靠近楼宇外侧，交通局物业方要求不影响美观度，所以计划使用方柱型美化天线，安装后效果如下图：图4 沧州通翔园美化天线图5 沧州通翔园美化天线4号和5号天线因无美化需求，采用直接安装天线方式，计划使用专门为小区和市区复杂场景设计开发的小型化基站天线。

室内外协同覆盖综合解决方案培训一、背景介绍随着移动通信技术的发展和智能终端的普及，人们对于无线网络的需求越来越高。

然而，传统的室外无线覆盖方案存在着无法满足室内用户需求的问题，同时室内覆盖方案则面临着信号干扰等挑战。

为了解决这些问题，室内外协同覆盖综合解决方案应运而生。

二、室内外协同覆盖解决方案的概念室内外协同覆盖解决方案是指通过合理的网络规划和优化，将室内和室外无线网络无缝衔接，提供一种全覆盖的无线网络体验。

它兼顾了室内和室外用户的需求，能够优化网络资源的利用效率，提高用户体验。

三、室内外协同覆盖解决方案的关键技术1. 室内覆盖技术：室内覆盖技术包括DAS（分布式天线系统）、小基站、WLAN（无线局域网）等。

DAS是通过安装分布式天线来提供更均匀的室内覆盖，小基站则是在室内安装小型基站设备，通过与室外网络的连接实现信号补充，WLAN技术则可以提供更高速的无线网络连接。

2. 室外覆盖技术：室外覆盖技术主要包括宏基站、微基站和中继器。

宏基站是指通信基站中的大型天线系统，可以覆盖较广范围的区域；微基站是覆盖范围较小的基站设备，可以在繁忙的城市区域提供高质量的通信服务；中继器则可以扩大基站的覆盖范围，克服信号受阻的问题。

3. 信号优化技术：信号优化技术可以通过调整天线方向、增加天线数量等手段，提高信号传输质量。

同时，还可以通过信道选择、功率控制等方法，避免干扰和拥塞问题的发生。

四、室内外协同覆盖综合解决方案的优势1. 提供全覆盖的无线网络体验：室内外协同覆盖综合解决方案可以消除室内外的信号断层，提供全面的无线网络覆盖，让用户在任何地点都能够享受稳定、高速的网络连接。

2. 提高网络资源利用效率：通过合理的网络规划和优化，室内外协同覆盖综合解决方案可以更好地利用网络资源，提高网络频谱的利用率，以及减少信号干扰，提高整体网络性能。

3. 支持多种无线网络技术：室内外协同覆盖综合解决方案可以支持多种无线通信技术，如4G、5G、WiFi等，让用户能够根据需求选择合适的网络接入方式。

小区无线覆盖方案1. 引言小区无线覆盖是指在小区内提供稳定可靠的无线信号，以满足住户和访客无线通信需求的解决方案。

随着移动通信技术的快速发展，小区无线覆盖已经成为一个重要的问题。

本文将针对小区无线覆盖的需求和现状，提出一种可行的无线覆盖方案。

2. 小区无线覆盖需求分析在设计小区无线覆盖方案之前，我们首先需要对小区的无线覆盖需求进行分析。

2.1 室内覆盖需求室内覆盖是小区无线覆盖的主要需求之一。

在小区内的住户需要在室内进行无线通信，如手机通话、上网等。

因此，室内的无线覆盖需要提供良好的信号质量和稳定的连接速度。

此外，室内覆盖还需要考虑到各种建筑结构、室内布局和材料对无线信号的干扰程度。

2.2 室外覆盖需求除了室内覆盖，小区的室外区域也需要无线覆盖。

室外覆盖主要用于小区的公共区域，如花园、游泳池等。

室外覆盖需要提供广域覆盖和大容量的数据传输能力，以满足住户和访客在室外的移动通信需求。

3. 小区无线覆盖方案设计根据上述需求分析，我们可以制定以下小区无线覆盖方案：3.1 室内覆盖方案为了满足小区住户在室内的无线通信需求，我们建议采用以下方案：•在小区的各个楼栋设置室内基站，以提供稳定和高质量的信号覆盖。

•基站之间采用光纤互连，以增强信号传输能力和覆盖范围。

•根据建筑结构和材料的不同，调整室内天线的布置和方向，以减少信号的干扰和衰减。

•室内覆盖还可考虑采用分布式天线系统（DAS）或无线局域网（WLAN）等技术，以提供更广泛的覆盖范围和更高的传输速度。

3.2 室外覆盖方案为了满足小区的室外无线通信需求，我们建议采用以下方案：•在小区的公共区域布置室外基站，以提供广域覆盖和大容量的数据传输能力。

•基站之间采用点对点无线传输技术或光纤互连，以增强信号传输能力和覆盖范围。

•根据室外区域的特点和需求，调整天线的布置和方向，以提供稳定和高质量的信号覆盖。

•室外覆盖还可考虑采用微基站或分布式天线系统（DAS）等技术，以提供更灵活和可扩展的覆盖解决方案。

5G网络中的多小区协同技术随着移动通信技术的不断发展，5G网络带来了更快的数据传输速度、更低的延迟和更大的网络容量。

在这个新一代的移动通信网络中，多小区协同技术是发挥其潜力的关键因素之一。

多小区协同是指在5G网络中，不同小区之间通过有效地协同工作，实现了更高的频谱效率和更稳定的网络连接。

通过合理的资源配置和协同优化，多小区协同技术能够使网络在用户密集场景下实现更好的性能和覆盖。

在5G网络中，多小区协同技术主要包括以下几个方面：1. 频率复用：多小区协同技术可以通过合理分配和管理频谱资源，避免不同小区之间的频率干扰。

通过优化频率资源的分配和调度，可以最大限度地提高频谱效率，使得网络可以同时支持更多的用户和设备。

2. 蜂窝间硬切换：在5G网络中，蜂窝间硬切换是实现多小区协同的关键技术之一。

通过优化切换算法和切换策略，可以实现用户在不同小区之间的快速无缝切换，提高网络覆盖和用户体验。

3. 资源共享：多小区协同技术还可以使不同小区之间进行资源共享，包括基站设备、传输网络和频谱资源等。

通过资源共享，可以有效地降低网络部署和维护成本，提高网络的整体效率和性能。

4. 协同调度：多小区协同技术可以通过协同调度算法，对不同小区的用户进行优化调度。

通过合理地分配资源和调度用户，可以实现网络的负载均衡和资源利用率的最大化，提高整体的网络性能。

5. 天线配置优化：在5G网络中，多小区协同技术还可以通过对天线配置的优化，提高网络覆盖和系统容量。

通过合理地设置天线的方向、倾角和功率控制等参数，可以最大限度地减少不同小区之间的干扰和衰落，提高网络的可靠性和稳定性。

总之，多小区协同技术是5G网络中的重要技术之一。

通过优化资源配置、协同调度和天线配置等方面的工作，可以实现网络的覆盖扩展、容量提升和性能优化。

多小区协同技术的应用将进一步推动5G网络的发展，满足用户对于更高速率、更低延迟和更多连接的需求。

物业管理如何改善小区的通信和网络覆盖现代社会，通信和网络已经成为人们生活中必不可少的一部分。

而在小区中，良好的通信和网络覆盖对于居民们的生活质量和工作效率都起着至关重要的作用。

然而，许多小区在通信和网络覆盖方面仍存在着一些问题，如信号弱、网速慢等。

因此，如何改善小区的通信和网络覆盖成为了物业管理的重要任务之一。

本文将从设备升级、维护管理和居民参与等方面进行论述，旨在探讨物业管理如何改善小区的通信和网络覆盖。

一、设备升级要改善小区的通信和网络覆盖，首先需要考虑对设备进行升级。

随着科技的发展，通信和网络设备的更新换代速度非常快，旧设备可能无法满足当下的需求。

物业管理应关注设备的更新换代情况，及时采购新设备以提供更好的通信和网络服务。

例如，可以将无线路由器、通信信号发射器等设备升级为更先进的型号，以增强信号覆盖范围和网速。

二、维护管理设备的升级只是第一步，还需要做好设备的维护管理工作。

物业管理应建立健全的维护管理制度，定期检查和维护通信和网络设备，确保其正常运转。

如果发现设备故障或信号弱等问题，应及时修复和调整。

同时，物业管理可以与通信和网络服务提供商建立良好的合作关系，及时解决通信和网络故障，提高服务质量。

三、居民参与改善小区的通信和网络覆盖不仅仅是物业管理的责任，居民的参与也非常重要。

物业管理可以通过多种方式引导居民参与到通信和网络的改善中来。

例如，可以定期组织通信和网络知识讲座，提高居民的科学使用意识和技能，同时鼓励居民提出意见和建议。

此外，物业管理还可以与居民代表建立联系渠道，及时了解居民的需求和问题，共同推动通信和网络覆盖的改善。

四、公开透明在改善小区的通信和网络覆盖过程中，物业管理应保持公开透明的原则。

物业管理可以通过定期发布通信和网络改善进展情况、设备升级计划和居民反馈意见等信息，向居民公开工作进展。

同时，物业管理还可以开展满意度调查，了解居民对通信和网络服务的满意度，针对问题进行改进。
