碳纤维布施工工艺方法和要求

碳纤维布应用与施工方案碳纤维布是一种轻质高强度的材料，广泛应用于航空航天、汽车制造、建筑工程等领域。

在建筑工程中，碳纤维布可以用于加固混凝土结构、修复裂缝、增强桥梁等。

本文将介绍碳纤维布的应用及施工方案。

碳纤维布的应用碳纤维布由碳纤维纱经编织而成，具有高强度、高模量、耐腐蚀等优点。

在建筑工程中，碳纤维布主要应用于以下方面：1.混凝土结构加固：碳纤维布可粘贴在混凝土表面，增加结构的承载能力和抗震性能。

2.裂缝修复：碳纤维布可以用来修复混凝土中的裂缝，防止裂缝的扩展。

3.结构加固：在桥梁、管道等建筑结构中，可以使用碳纤维布增加结构的强度和稳定性。

碳纤维布的施工方案施工前准备在使用碳纤维布进行加固或修复工程前，需要进行以下准备工作：1.清洁表面：确保加固或修复区域表面无灰尘、油污等杂物，保持干净。

2.表面处理：对混凝土表面进行修补、打磨，保证表面平整。

3.粘接底床：使用适量的环氧树脂等材料，粘接一层底床，增加粘结强度。

施工操作1.碳纤维布裁剪：根据实际加固或修复区域的尺寸和形状，将碳纤维布裁剪成合适的形状和尺寸。

2.涂布环氧树脂：在混凝土表面涂布一层环氧树脂，确保碳纤维布与表面充分粘合。

3.粘贴碳纤维布：将裁剪好的碳纤维布贴在预涂环氧树脂的表面上，用专用工具压实，排除空气。

4.复合覆盖层：在碳纤维布上再覆盖一层环氧树脂或聚合物材料，形成保护层，增强强度和耐久性。

5.施工完工：等待环氧树脂干燥固化后，施工完成。

可根据需要进行表面修整或喷涂。

施工注意事项1.施工环境：应保持施工环境通风干燥，避免水汽或灰尘对施工质量的影响。

2.施工质量：施工人员应熟练掌握操作技巧，确保碳纤维布与混凝土表面完全粘合。

3.施工周期：碳纤维布施工后需等待环氧树脂充分固化，才能达到设计强度。

结语碳纤维布作为一种高强度、轻质的建筑材料，可以有效提高结构的承载能力和抗震性能。

在施工过程中，合理的施工方案和操作流程对工程质量至关重要。

通过本文的介绍，希望读者能更好地理解碳纤维布的应用与施工方案，为实际工程操作提供参考。

碳纤维布的加固施工包含了8步，分别是：1、被加固混凝土表面处理；2、底胶涂布；3、修补胶修补混凝土；4.浸渍胶涂底；5、粘贴纤维布；6.浸渍胶上涂；7.表面涂饰；8.碳纤维补强加固施工质量检查和验收。

纤维复合材(FRP)补强加固施工粘贴剖面图1.被加固混凝土表面处理(1)表面处理应达到三个目的：确保结构本体与纤维布牢固粘结，除锈、去污、净化处理混凝土表面的老化部位；利用结构胶修补裂缝、填补孔洞、调整高差、削除尖角，保证碳纤维布粘结在可靠的基底上。

(2)钢筋露出部位须做防锈处理，如损伤程度严重，应采取措施补救。

(3)裂缝修补。

若裂缝在5mm以上，采用高强水泥砂浆灌注；裂缝宽度大于0.1mm、小于5mm，采用专用化学裂缝灌注胶灌注裂缝，以低压慢注射为主，固化后打磨修饰平坦；裂缝宽度小于0.1mm，采用封缝胶表面封闭。

(4)表面修补：被粘混凝土面如有缺陷、孔洞或蜂窝麻面，应采用修补胶修补。

①缺陷或孔洞修补。

原结构施工中或后期运行中使结构产生缺角、孔洞、蜂窝麻面，必须用修补胶修补。

②高差调整。

由于模板错位产生混凝土表面高低差，亦必须在粘贴纤维前修复。

大面积可用高强砂浆，局部位置则用修补胶修补。

纤维布(FRP)补强加固施工流程图(5)表面污垢和碳化物处理。

以盘式打磨机、喷砂、高压水冲洗等方法，将表面处理成平坦规整、无松动、无脆弱碎块及无污物的表面，油脂类污物用中性洗涤剂脱脂，用高压气枪清除灰尘，粘结纤维布前混凝土表面必须充分干燥。

(6)修角加工。

为防止内凹角处纤维布在粘结时容易剥离或扯起，可采用修补胶泥修补成圆角，圆角半径R应满足规范要求。

对于棱形柱或尖锐外凸角结构，在尖角处的纤维会有较大的应力集中，容易使碳纤维折断，因此必须进行处理。

可用研磨机将棱角修饰成半径R的弧形。

用修补胶做表面修饰，用弧形量具检测，保证修饰角半径R满足规范要求（特种结构按相关规范要求）。

2.底胶涂布(1)使用底胶的目的，在于加强混凝土与纤维布或修补胶之间的粘结性，底胶能够浸入混凝土，增加混凝土的表面强度。

碳纤维布施工工艺方法和要求一、应根据施工现场和被加固构件混凝土实际状况，拟定施工方案和施工计划。

对所使用的碳纤维片材、配套树脂、机具等做好施工前准备工作。

（一）表面处理：1、应清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣化混凝土，露出混凝土结构层，并用修复材料将表面修复平整。

2、应按设计要求对裂缝进行灌缝或封闭处理。

3、被粘贴混凝土表面应打磨平整，除去表层浮浆、油污等杂质，直至完全露出混凝土结构新面。

转角粘贴处要进行导角处理并打磨成圆弧状，圆弧半径不应小于20㎜。

4、混凝土表面应清理干净并保持干燥。

（二）涂刷底层树脂：1、按产品供应商提供的材料配比进行配制；甲、乙两组胶按配比装入容器桶内，采用电锤及扩大头钻头，转速在600转/分，搅拌时间约8分钟；使胶无色差。

搅拌均匀后方可使用。

2、应用滚筒刷将底层树脂均匀涂抹于混凝土表面。

应在树脂表面指触干燥后立即进行下一步工序施工。

（三）找平处理：1、应按产品供应商提供的工艺规定配制找平材料。

2、应对混凝土表面凹陷部位用找平材料填补平整，且不应有楞角。

3、转角处应用找平材料修复为光滑的圆弧，半径应不小于20㎜。

4、应在找平材料表面指触干燥后立即进行下一步工序施工。

（四）粘贴碳纤维片材：1、粘贴碳纤维布应符合下列要求：（1）按设计要求的尺寸裁剪碳纤维布；（2）应按产品供应商提供的工艺规定配制浸渍树脂并均匀涂抹于所要粘贴的部位；（3）用专用的滚筒顺纤维方向多次滚压，挤除气泡，使浸渍树脂充分浸透碳纤维布。

滚压时不得操作碳纤维布；（4）多层粘贴重复上述步骤，应在纤维表面浸渍树脂指触干燥后立即进行下一层的粘贴；（5）在最后一层碳纤维布的表面均匀涂抹浸渍树脂。

2、应按下列步骤粘贴碳纤维板：（1）应按设计要求的尺寸裁剪碳纤维板，按产品供应商提供的工艺规定配制粘结树脂；（2）将碳纤维板表面擦拭干净至无粉尘。

如需粘贴两层时，对底层碳纤维板两面均应擦拭干净；（3）擦拭干净的碳纤维板应立即涂刷粘结树脂，胶层应呈突起状，平均厚度不小于2㎜；（4）将涂有粘结树脂的碳纤维板用手轻压贴于需粘贴的位置。

粘贴碳纤维布
碳纤维布是一种性能优良的混凝土结构加固材料，她具有耐腐蚀、高强、弹性模量与钢性相近和抗疲劳性能好等优点。

施工程序：
1：先用角磨机对梁板底部进行打磨清理，而后再用吹风机
吹干净底部的残余灰尘，确保梁板底部平整，干净。

2：在打磨干净的梁板底部均匀的涂抹树脂类胶，而后再粘贴碳纤维布
3：粘贴碳纤维布时要用宽薄的工具（一般用装修刮涂料的刮板）把碳纤维布用力刮平，确保碳纤维布和梁板紧密结合，不会出现局部起鼓和气泡等问题。

4：粘贴完成后，要在至少5个小时后，再在碳纤维布表面再均匀涂抹一层树脂类胶，这样才能保证质量。

注意事项：
1：如需要粘贴碳纤维布的梁板底部有凹凸不平或局部有破损，要用找平胶先进行修复，确保粘贴前板底的平整。

2：需要加固构件的混凝土强度不低于C15。

3：施工时气温不低于5摄氏度，天气无雨，混凝土构件干燥，环境湿度不大于70%.。

碳纤维铺贴工艺流程
1.准备工作：首先，需要准备好碳纤维布料、基材和所需的工具。

将碳纤维
布料切割成所需尺寸，并清洁基材表面以确保良好的粘附性。

2.涂胶：使用适当的胶黏剂将基材表面涂覆一层薄薄的胶水。

胶黏剂的选择
要根据具体应用和材料类型来确定。

3.铺贴碳纤维：将预先切割好的碳纤维布料小心地放置在基材表面上。

确保
纤维布料与基材完全接触，并且没有明显的气泡或皱褶。

4.压实处理：使用适当的工具（如滚轮或压力板）对铺贴的碳纤维进行压实
处理，以确保胶黏剂与碳纤维和基材之间充分接触，并去除可能存在的空隙。

5.固化：根据胶黏剂的要求和制造工艺，将已铺贴的碳纤维放置在适当的温
度和湿度条件下进行固化。

这通常涉及使用加热设备或特殊的固化室。

6.加工和修整：一旦固化完成，可以使用适当的工具（如切割工具、砂纸等）
对碳纤维复合材料进行加工和修整，以达到所需的尺寸和表面质量。

碳纤维布（CFRP）加固结构技术施工工法碳纤维布（CFRP）加固修补结构技术是一种新型的结构加固技术，它是利用树脂类粘结材料将碳纤维布粘贴于混凝土表面，以达到对结构及构件加固补强的目的。

工艺原理加固机理是将碳纤维布采用高性能的环氧类粘结剂粘结于混凝土构件的表面，胶结材料作为它们之间的剪力连接媒介，形成新的复合体，使增强贴片与原有钢筋共同作用，增大了结构抗拉及抗剪能力，可有效提高结构的强度，延性及抗裂性。

利用碳纤维布良好的抗拉强度达到增强构件承载能力及刚度的目的。

材料CFRP加固修补混凝土结构所用材料主要为碳纤维布与粘贴用树脂。

1、碳纤维布的抗拉强度应按纤维的净截面面积计算，净截面面积取碳纤维布的计算厚度乘以宽度。

碳纤维布的计算厚度取碳纤维布的单位面积质量除以碳纤维密度。

单层碳纤维布的单位面积碳纤维质量不宜低于150g/㎡，且不宜高于450g/㎡。

在施工质量有可靠保证时，单层碳纤维布的单位面积碳纤维质量可提高到600g/㎡。

2、粘结剂要有足够的粘结性能，工艺过程中各部位所使用的环氧树脂胶结材料的种类、型号，应根据施工时的温度、湿度进行选择。

应正确掌握主剂和固化剂的配比，使渗透性、粘稠度、固化速度等方面能满足不同季节施工的需要。

采用碳纤维片材对混凝土结构加固时，应采用与碳纤维片材配套的底层树脂、找平材料、浸渍树脂或粘结树脂。

3、在受弯加固和受剪加固时，被加固的混凝土结构构件，其现场实测混凝土强度等级不得低于C15，且混凝土表面的正拉粘结强度不得低于1.5MPa。

采用封闭粘贴碳纤维片材加固混凝土柱时，混凝土强度等级不应低于C10。

4、主要机具：角向磨光机、砂纸、剪刀、凿子、榔头、台秤、卷尺、水平仪、铅锤、专用滚筒、刮板、搅拌容器、橡胶抹子、滚洞刷子、搅拌器、防护眼镜、橡胶手套、口罩等。

特点1、材料高强高效，便于加工成多种尺寸，适用面广，质量易保证。

2、施工便捷，工效高，没有湿作业，不需现场固定设施，施工占用场地少。

病害处治施工技术要点1、粘贴碳纤维布施工粘贴时要注意纤维方向，若裂缝方向无规则，则应双层粘贴（纤维方向相互垂直）；若裂缝有明确主方向，则可按单层粘贴，纤维方向与裂缝方向垂直。

未超限裂缝（缝宽小于0.15mm）应先利用专业裂缝封闭胶处理；对于超限裂缝（缝宽大于0.15mm）应先封闭埋设注浆嘴，接着利用专业灌封胶进行灌缝处理。

采用碳纤维布需严格按产品要求施工。

底层涂料、整平材料和清渍树脂应采用同一类型的粘胶剂，以保证良好的粘结性。

构建表面应打磨平整，除去所有污物（灰尘、油渍、表面覆盖物）直至露出坚实的基面，并保证基面的平整，不应存在尖锐棱角，如有应打磨成圆角，最小内径为20mm。

用空压机或丙酮将表面的浮灰粉尘全部除去后，使用2m 的直边靠尺检测已处理过表面水平方向上的差异，最大可以允许差异为任何方向上每2m 为±5mm。

碳纤维布应根据梁（涵）体网裂病害范围裁剪尺寸，一般应保证襟边不小于5cm，施工时需要搭接的其叠加部分要求不小于10cm，且现场气温低于50℃及雨天或可能结露时，应停止施工。

（1）涂底胶根据产品数据表的施工方法及碳纤维布材底胶使用要求，用毛刷或滚筒刷在处理过的混凝土表面均匀涂刷，胶表干以后，可视具体情况多次涂刷，但图层厚度不超过0.4mm，并不得漏刷或有流淌、气泡，等胶固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不少于2小时），再进行下一道工序。

每次配置的胶液应在胶的试用期内一次用完。

（2）用整平胶找平混凝土表面气孔及松散的砼应使用找平胶找平。

存在凹陷部位时，将找平胶用刮刀嵌刮进行修补填平，模版接头等出现高度差的部位应用找平胶填补，尽量减少高差。

转角处理，应用找平胶将其修补为光滑的圆弧，半径不小于20mm。

找平胶需固化后（固化时间视现场气温而定，以手指触感干燥为宜，一般不少于2小时），方可进行下一道工序。

（3）粘贴碳纤维布根据梁（涵）体网裂的面积大小，按照裁剪襟边不小于5cm的要求，裁剪的碳纤维布的长宽应比网裂的长宽各增加5cm。

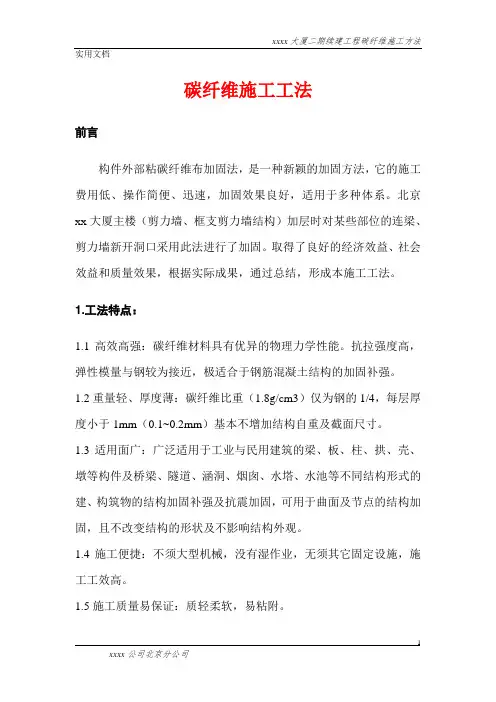

碳纤维施工工法前言构件外部粘碳纤维布加固法，是一种新颖的加固方法，它的施工费用低、操作简便、迅速，加固效果良好，适用于多种体系。

北京xx大厦主楼（剪力墙、框支剪力墙结构）加层时对某些部位的连梁、剪力墙新开洞口采用此法进行了加固。

取得了良好的经济效益、社会效益和质量效果，根据实际成果，通过总结，形成本施工工法。

1.工法特点：1.1高效高强：碳纤维材料具有优异的物理力学性能。

抗拉强度高，弹性模量与钢较为接近，极适合于钢筋混凝土结构的加固补强。

1.2重量轻、厚度薄：碳纤维比重（1.8g/cm3）仅为钢的1/4，每层厚度小于1mm（0.1~0.2mm）基本不增加结构自重及截面尺寸。

1.3适用面广：广泛适用于工业与民用建筑的梁、板、柱、拱、壳、墩等构件及桥梁、隧道、涵洞、烟囱、水塔、水池等不同结构形式的建、构筑物的结构加固补强及抗震加固，可用于曲面及节点的结构加固，且不改变结构的形状及不影响结构外观。

1.4施工便捷：不须大型机械，没有湿作业，无须其它固定设施，施工工效高。

1.5施工质量易保证：质轻柔软，易粘附。

1.6良好的耐久性及耐腐蚀性：耐酸碱盐及大气环境腐蚀，不需定期维护。

2.适用范围：2.1从增强构件耐弯曲能力方面考虑。

适用于建筑物的横梁、桥梁、板面等构件的弯曲张力面。

2.2从提高构件耐剪切能力方面考虑。

适用于建筑物立柱、桥梁的桥墩等外围面。

2.3从延长构件使用寿命，增加载荷、修补裂缝方面考虑。

适用于混凝土结构表面裂缝、楼板面、桥板面等。

3.工艺原理：利用同一方向排列的高强碳纤维织物，通过专用化学粘结胶，紧密贴着于混凝土结构表面，在不增加结构物荷重和外形尺寸的前提下，达到加固补强被加固构件强度及改善结构受力性能的目的。

4.工艺流程及操作要点：4.1工艺流程：⑴混凝土表面处理：修补裂缝，去除损伤劣化混凝土，表面打平、将转角打成圆弧状。

⑵配制并涂刷底层树脂：确认混凝土表面状态，搅拌涂敷基层树脂利用腻子整平结构表面。

碳纤维施工方案碳纤维施工方案一、前期准备工作1. 确定施工范围和计划，编制施工方案和施工进度表。

2. 确定施工人员和材料的供应。

3. 检查施工现场，确保施工条件符合要求。

4. 确认现场安全措施，制定施工安全计划。

二、材料准备1. 确定碳纤维布的规格和数量，检查材料质量。

2. 配置适量的环氧树脂和固化剂。

3. 准备所需工具和设备，包括电动螺丝刀、喷枪、刮刀等。

三、施工步骤1. 清洁施工表面，去除灰尘、污垢等杂质。

2. 制作钢模板，根据设计要求确定模板尺寸和形状。

3. 涂布环氧树脂胶粘剂于碳纤维布上，确保布面均匀渗透胶粘剂。

4. 将涂布好胶粘剂的碳纤维布粘贴在钢模板表面，排除空气和气泡。

5. 用电动螺丝刀固定碳纤维布，使之紧密贴合钢模板。

6. 使用喷枪喷涂环氧树脂和固化剂的混合物，覆盖碳纤维布。

7. 使用刮刀将环氧树脂和固化剂均匀涂抹在碳纤维布表面。

8. 在第一层碳纤维布上再次粘贴涂布好胶粘剂的碳纤维布，重复步骤4-7，直到达到设计要求的布层数。

9. 完成布层施工后，根据设计要求进行后处理，如打磨、修整边缘等。

10. 对施工区域进行清理，收拾材料和工具。

四、施工质量控制1. 按设计要求进行碳纤维布的数量和布置密度控制。

2. 碳纤维布的粘贴和固化剂的涂布要均匀，确保胶粘剂与碳纤维布的紧密结合。

3. 确保碳纤维布表面平整、无明显空鼓、开裂等缺陷。

4. 确保施工现场的清洁和整洁，无杂物和垃圾。

五、安全措施1. 施工人员应穿戴好个人防护装备，如安全帽、手套、眼镜等。

2. 确保施工现场有良好的通风条件，避免酸碱等有害气体的蒸发。

3. 电动工具和设备要经过检测和维护，确保安全运行。

4. 施工现场要设置警示标志，确保过往行人的安全。

以上是碳纤维施工方案的基本内容，具体施工过程中还需根据实际情况进行调整和优化，以确保施工质量和安全。
