气吸式播种机毕业设计在现代农业生产中，有效的播种技术对于提高作物产量至关重要。
气吸式播种机是一种先进的播种装备，它通过利用气流将种子精准地投放到土壤中，实现了高效、精准的播种。
本文将介绍气吸式播种机的原理、设计要点以及应用前景。
气吸式播种机基于气流输送原理，利用气流将种子从种子箱中吸引并输送到播种器中，再通过播种器的作用将种子投放到土壤中。
气吸式播种机具有自动化程度高、播种效果好、工作效率高的特点。
通过调整气流的流量和压力，可以精准地控制种子的投放量和深度，从而实现种植者对于播种过程的精确掌控。
在设计气吸式播种机时，需要考虑以下几个要点。
首先，选择合适的气源。
气源的流量和压力将直接影响到播种机的播种效果。
其次，需要设计合理的种子输送通道和播种器。
种子输送通道应保证气流的稳定性和均匀性，以确保种子的顺利输送。
播种器的结构和材料选择应具有耐磨、耐腐蚀和易清理的特点，以提高播种机的使用寿命。
最后，需要具备可调节播种深度和行距的功能，以适应不同作物的种植需求。
气吸式播种机在现代农业中有着广阔的应用前景。
首先，它可以大幅提高播种效率和准确性，降低人工播种的劳动强度。
其次，通过精确控制播种深度和行距，可以实现节约种子、提高作物产量和质量的目标。
最后，气吸式播种机的自动化程度高，可以与其他农业机械设备进行联动，形成智能化的农业生产系统。
综上所述，气吸式播种机作为一种先进的播种装备，具有高效、精准、自动化等优点，有着广泛的应用前景。
在未来的农业机械设计中，应进一步优化气吸式播种机的结构和性能，以满足不同农作物的播种需求，并提升农业生产的效益和可持续发展。

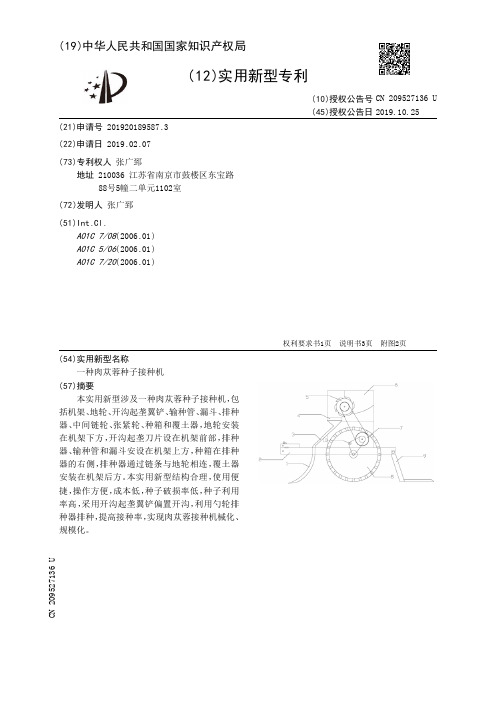

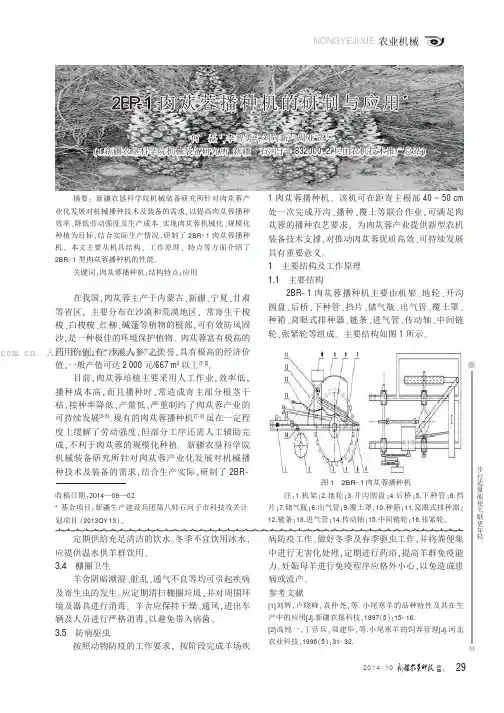

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920189587.3(22)申请日 2019.02.07(73)专利权人 张广郅地址 210036 江苏省南京市鼓楼区东宝路88号5幢二单元1102室(72)发明人 张广郅 (51)Int.Cl.A01C 7/08(2006.01)A01C 5/06(2006.01)A01C 7/20(2006.01)(54)实用新型名称一种肉苁蓉种子接种机(57)摘要本实用新型涉及一种肉苁蓉种子接种机，包括机架、地轮、开沟起垄翼铲、输种管、漏斗、排种器、中间链轮、张紧轮、种箱和覆土器，地轮安装在机架下方，开沟起垄刀片设在机架前部，排种器、输种管和漏斗安设在机架上方，种箱在排种器的右侧，排种器通过链条与地轮相连，覆土器安装在机架后方。
本实用新型结构合理，使用便捷，操作方便，成本低，种子破损率低，种子利用率高，采用开沟起垄翼铲偏置开沟，利用勺轮排种器排种，提高接种率，实现肉苁蓉接种机械化、规模化。
权利要求书1页 说明书3页 附图2页CN 209527136 U 2019.10.25C N 209527136U权 利 要 求 书1/1页CN 209527136 U1.一种肉苁蓉种子接种机，其特征在于：包括机架、地轮、开沟起垄翼铲、输种管、漏斗、排种器、中间链轮、张紧轮、种箱和覆土器，地轮安装在机架下方，开沟起垄刀片设在机架前部，排种器、输种管和漏斗安设在机架上方，种箱在排种器的右侧，排种器通过链条连接中间链轮，中间链轮通过链条与张紧轮和地轮相连，覆土器安装在机架后方；所述开沟起垄翼铲包括V型翼铲、刀片、管体和圆孔，圆孔设在刀片上，刀片安装在管体两侧，管体安装在翼铲内侧上方；所述覆土器包括牵引杆、调深杆、覆土盘和若干耙齿，牵引杆一端与覆土盘连接，另一端与调深杆铰接，调深杆上端固定于机架上，下端与牵引杆铰接，覆土盘后侧装有若干耙齿；所述排种器包括勺轮排种器、链条和挡板，排种器通过链条与中间链轮相连，挡板分别位于排种器的上方和右下方，所述的排种器与所述的挡板对应设置。

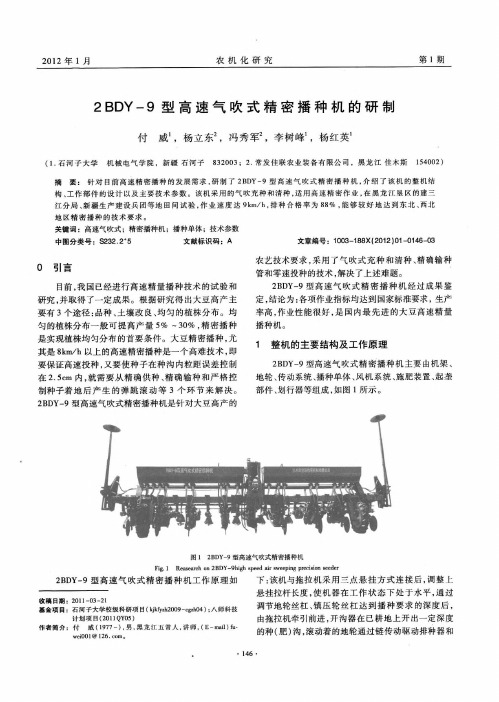

2B D Y一9型高速气吹式精密播种机的研制付威1，杨立东2，冯秀军2，李树峰1，杨红英(1．石河子大学机械电气学院，新疆石河子832003；2．常发佳联农业装备有限公司．黑龙江佳木斯154002)摘要：针对目前高速精密播种的发展需求，研制了2B D Y一9型高速气吹式精密播种机，介绍了该机的整机结构、工作部件的设计以及主要技术参数。
该机采用的气吹充种和清种，适用高速精密作业，在黑龙江垦区的建三江分局、新疆生产建设兵团等地田问试验，作业速度达9km／h，排种合格率为88％，能够较好地达到东北、西北地区精密播种的技术要求。
关键词：高速气吹式；精密播种机；播种单体；技术参数中国分类号：92322+5文献标识码：A文章编号：1003—188X(2012)01_0146—030引言目前，我国已经进行高速精量播种技术的试验和研究，并取得了一定成果。
根据研究得出大豆高产主要有3个途径：品种、土壤改良、均匀的植株分布。
均匀的植株分布一般可提高产量5％～30％，精密播种是实现植株均匀分布的首要条件。
大豆精密播种，尤其是8km／h以上的高速精密播种是一个高难技术，即要保证高速投种，又要使种子在种沟内粒距误差控制在2．5am内，就需要从精确供种、精确输种和严格控制种子着地后产生的弹跳滚动等3个环节来解决。
2B D Y一9型高速气吹式精密播种机是针对大豆高产的农艺技术要求，采用了气吹式充种和清种、精确输种管和零速投种的技术，解决了上述难题。
2B D Y一9型高速气吹式精密播种机经过成果鉴定，结论为：各项作业指标均达到国家标准要求，生产率高，作业性能很好，是国内最先进的大豆高速精量播种机。
1整机的主要结构及工作原理2B D Y一9型高速气吹式精密播种机主要由机架、地轮、传动系统、播种单体、风机系统、旅肥装置、起垄部件、划行器等组成，如图1所示。
图12B D Y一9型高速气吹式精密播种机Fi g1R e as em h on2B D Y一9h i gh s pe ed ai r sw ee pi n g pr eci s i o n seed er2B D Y一9型高速气吹式精密播种机工作原理如下：该机与拖拉机采用三点悬挂方式连接后，调整E收稿日期：2011—03—2I基金项目：石河子大学校级科研项目(kj kozh2009一cg zh04)；八师科技计划项目(2011Q Y05)作者简介：付威(1977一)，男，黑龙江五常人，讲师，(E—m ai l)f u—w e i001@126CO In。
一器四行针孔气力式蔬菜播种机的设计针孔气力式蔬菜播种机是一种高效、精准的播种设备，能够大大提高
播种效率和种植质量。
在这种机器中，采用气压驱动针孔机构进行播种，
能够保证每一颗种子都能被准确地种植到预定的位置上，并且种植密度均匀。
首先，设计这一种播种机的关键是针孔机构。
针孔机构通过气压控制，将种子排放到被播种的土壤中。
这种设计能够保证播种的深度和角度都是
一致的，从而避免了种子落地后的移位或者重叠现象，确保了种植的准确
性和一致性。
其次，播种机的结构应该尽可能简单，便于维护和清洁。
播种机主体
采用轻质材料制造，整体结构设计紧凑，易于携带和存储。
播种机的各个
部件应该易于拆卸和清洗，方便用户对机器进行日常维护。
另外，播种机的操作界面也应该简单易懂，用户可以通过简单的设置，调整种子的播放量和间距，以适应不同蔬菜种植的需要。
操作界面也应该
设计人性化，符合人体工程学原理，使操作起来更加方便和舒适。
最后，为了提高播种机的使用寿命和稳定性，设计中应该考虑到机器
的耐用性和稳定性。
使用高品质的零部件，合理设计机器结构，确保播种
机在长时间的使用中依然能够保持高效、稳定的播种效果。
综上所述，一器四行针孔气力式蔬菜播种机的设计需要充分考虑到针
孔机构的准确性和稳定性、整体结构的简洁性和易维护性、操作界面的人
性化和操作便捷性，以及耐用性和稳定性等方面的因素，从而为种植户提
供一款高效、便捷、稳定的播种设备。

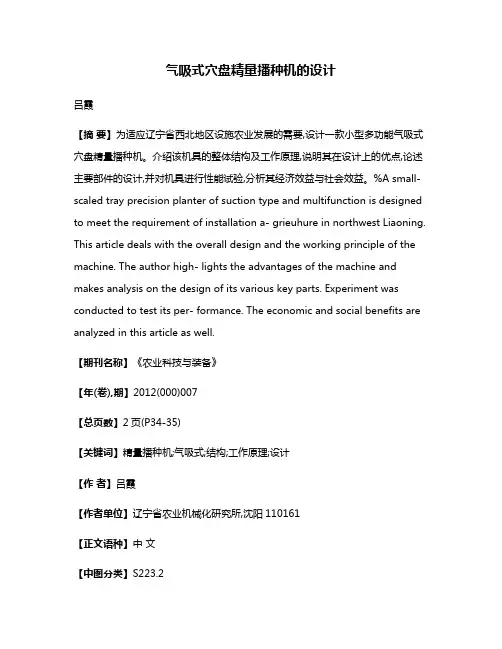

气吸式穴盘精量播种机的设计吕霞【摘要】为适应辽宁省西北地区设施农业发展的需要,设计一款小型多功能气吸式穴盘精量播种机。
介绍该机具的整体结构及工作原理,说明其在设计上的优点,论述主要部件的设计,并对机具进行性能试验,分析其经济效益与社会效益。
%A small-scaled tray precision planter of suction type and multifunction is designed to meet the requirement of installation a- grieuhure in northwest Liaoning. This article deals with the overall design and the working principle of the machine. The author high- lights the advantages of the machine and makes analysis on the design of its various key parts. Experiment was conducted to test its per- formance. The economic and social benefits are analyzed in this article as well.【期刊名称】《农业科技与装备》【年(卷),期】2012(000)007【总页数】2页(P34-35)【关键词】精量播种机;气吸式;结构;工作原理;设计【作者】吕霞【作者单位】辽宁省农业机械化研究所,沈阳110161【正文语种】中文【中图分类】S223.2随着辽宁省西北地区大力发展设施农业，蔬菜和花卉的种植面积日益扩大，而穴盘育苗作为目前国内外普遍采用的一种最重要的工厂化育苗栽培手段，将被广泛应用于农业生产中。
穴盘播种一般由播种生产线来完成，播种机是播种生产线的核心。

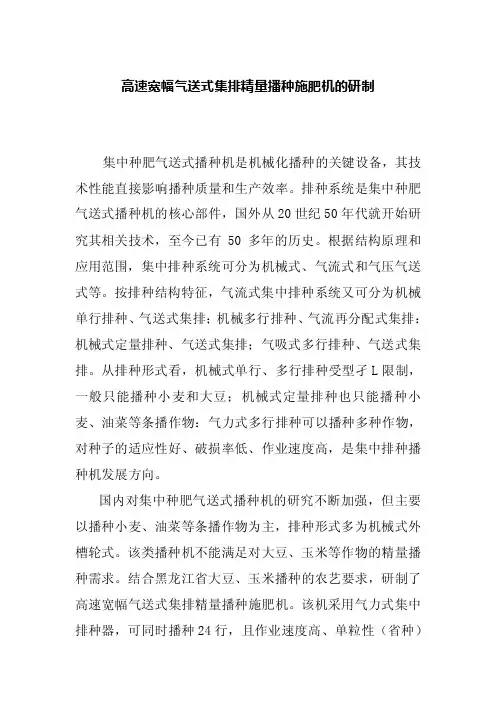

高速宽幅气送式集排精量播种施肥机的研制集中种肥气送式播种机是机械化播种的关键设备，其技术性能直接影响播种质量和生产效率。
排种系统是集中种肥气送式播种机的核心部件，国外从20世纪50年代就开始研究其相关技术，至今已有50多年的历史。
根据结构原理和应用范围，集中排种系统可分为机械式、气流式和气压气送式等。
按排种结构特征，气流式集中排种系统又可分为机械单行排种、气送式集排；机械多行排种、气流再分配式集排：机械式定量排种、气送式集排；气吸式多行排种、气送式集排。
从排种形式看，机械式单行、多行排种受型孑L限制，一般只能播种小麦和大豆；机械式定量排种也只能播种小麦、油菜等条播作物：气力式多行排种可以播种多种作物，对种子的适应性好、破损率低、作业速度高，是集中排种播种机发展方向。
国内对集中种肥气送式播种机的研究不断加强，但主要以播种小麦、油菜等条播作物为主，排种形式多为机械式外槽轮式。
该类播种机不能满足对大豆、玉米等作物的精量播种需求。
结合黑龙江省大豆、玉米播种的农艺要求，研制了高速宽幅气送式集排精量播种施肥机。
该机采用气力式集中排种器，可同时播种24行，且作业速度高、单粒性（省种）及种子适应性好，可播种大豆、玉米、红小豆、向日葵等多种农作物。
1 高速宽幅气送式集排播种机总体设计高速宽幅气送式集排精量播种施肥机主要由牵引车架总成、正压风送系统总成、集中排肥系统总成、传动系统总成、集中排种系统总成、施肥部件总成、播种单体总成、分肥器总成、播种机架总成、三点悬挂系统、负压风机总成等组成，其整机结构如图1所示。
该机具进地一次可以完成开沟、施肥、精密播种、覆土、镇压等工序。
该播种机为与220.5～279.3kW拖拉机配套的种肥车牵引式、播种机架三点全悬挂式播种机。
作业时，种肥车支撑轮通过减速器传动到中间变速箱，再由链条驱动外槽轮集中排肥器和气力式集中排种器，将肥料和种子分别送人导肥管和导种管，正压风机将肥料送入分肥器后，再分成6份输送到施肥开沟器，同时种子被风送到播种开沟器。

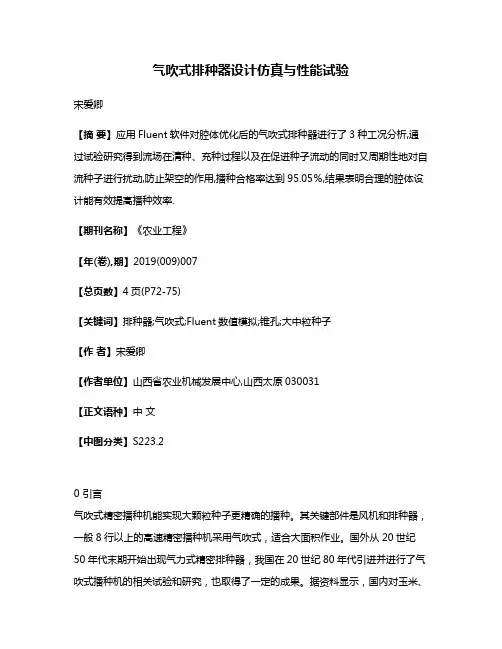

气吹式排种器设计仿真与性能试验宋爱卿【摘要】应用Fluent软件对腔体优化后的气吹式排种器进行了3种工况分析,通过试验研究得到流场在清种、充种过程以及在促进种子流动的同时又周期性地对自流种子进行扰动,防止架空的作用,播种合格率达到95.05％,结果表明合理的腔体设计能有效提高播种效率.【期刊名称】《农业工程》【年(卷),期】2019(009)007【总页数】4页(P72-75)【关键词】排种器;气吹式;Fluent数值模拟;锥孔;大中粒种子【作者】宋爱卿【作者单位】山西省农业机械发展中心,山西太原030031【正文语种】中文【中图分类】S223.20 引言气吹式精密播种机能实现大颗粒种子更精确的播种。
其关键部件是风机和排种器，一般8行以上的高速精密播种机采用气吹式，适合大面积作业。
国外从20世纪50年代末期开始出现气力式精密排种器，我国在20世纪80年代引进并进行了气吹式播种机的相关试验和研究，也取得了一定的成果。
据资料显示，国内对玉米、小麦、高梁和豆类等作物的气力式排种均有相关研究，但气吸式播种机研究较多，市场上气吹式播种机成熟应用的产品较少，还有待进一步完善应用。
气吹式精密排种器的主要工作原理是种子在重力和气压差的作用下充入排种盘的锥形窝眼内；当窝眼旋转到清种区时，由气嘴中吹出的高压气流将多余的种子吹走，只保留1粒种子被气压差牢牢地压附在窝眼底部，完成单粒充种，最后旋转到排种区落下。
影响气吹式排种器播种质量的因素有很多，如锥孔的结构参数，气嘴的形状、大小及其与锥孔的相对位置和排种盘的转速等。
经过大量试验研究，气吹式排种器机构尺寸基本确定。
其中影响排种合格率的最大因素为充种与清种2个环节，由于锥孔与气嘴尺寸及它们的相互关系已经确定，充种成为当前需要解决的重要问题。
1 基本结构及原理气吹式排种器主要由气嘴、排种盘、壳体、退种刀和导流板等构成，其结构如图1所示。
结合对制图软件的使用习惯，根据设计尺寸，本文通过caxa软件完成三维建模与装配，经过干涉检测和仿真运动，各部件运行稳定，如图2所示。

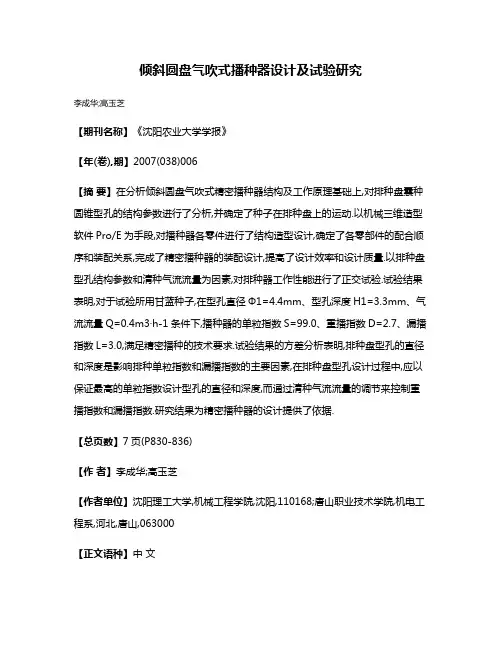

倾斜圆盘气吹式播种器设计及试验研究李成华;高玉芝【期刊名称】《沈阳农业大学学报》【年(卷),期】2007(038)006【摘要】在分析倾斜圆盘气吹式精密播种器结构及工作原理基础上,对排种盘囊种圆锥型孔的结构参数进行了分析,并确定了种子在排种盘上的运动.以机械三维造型软件Pro/E为手段,对播种器各零件进行了结构造型设计,确定了各零部件的配合顺序和装配关系,完成了精密播种器的装配设计,提高了设计效率和设计质量.以排种盘型孔结构参数和清种气流流量为因素,对排种器工作性能进行了正交试验.试验结果表明,对于试验所用甘蓝种子,在型孔直径Φ1=4.4mm、型孔深度H1=3.3mm、气流流量Q=0.4m3·h-1条件下,播种器的单粒指数S=99.0、重播指数D=2.7、漏播指数L=3.0,满足精密播种的技术要求.试验结果的方差分析表明,排种盘型孔的直径和深度是影响排种单粒指数和漏播指数的主要因素,在排种盘型孔设计过程中,应以保证最高的单粒指数设计型孔的直径和深度,而通过清种气流流量的调节来控制重播指数和漏播指数.研究结果为精密播种器的设计提供了依据.【总页数】7页(P830-836)【作者】李成华;高玉芝【作者单位】沈阳理工大学,机械工程学院,沈阳,110168;唐山职业技术学院,机电工程系,河北,唐山,063000【正文语种】中文【中图分类】S223.2.3【相关文献】1.倾斜圆盘气吹式播种装置的排种性能试验 [J], 高玉芝;李成华2.倾斜双圆环型孔圆盘式玉米排种器设计与试验 [J], 耿端阳;张明源;何珂;李玉环;解春季;金诚谦3.气吹式倾斜圆盘排种器排种性能试验 [J], 李成华;高玉芝;张本华4.倾斜圆盘勺式玉米精密排种器的试验研究 [J], 李成华;马成林5.倾斜对置圆盘侧抛式有机肥撒播机设计及关键部件研究 [J], 刘宏新;王佳兴;苏航;安晶玉因版权原因，仅展示原文概要，查看原文内容请购买。
专利名称：一种肉苁蓉种植营养土播种器专利类型：实用新型专利
发明人：王燕
申请号：CN202020538598.0
申请日：20200414
公开号：CN212138363U
公开日：
20201215
专利内容由知识产权出版社提供
摘要：本实用新型涉及肉苁蓉种植技术领域，且公开了一种肉苁蓉种植营养土播种器，包括主板，所述主板为方板状，且主板的顶部开设有长宽与收料盒相等的方形孔，主板与外箱通过螺丝固定连接，所述主板的顶部固定连接有外箱，所述外箱的内部固定连接有漏块，所述外箱的右侧固定连接有转盘支杆。
该肉苁蓉种植营养土播种器，通过设置主板顶部固定连接的外箱，来滑动，连接漏块，从而通过漏块的作用来筛分和震荡营养土，从而使营养土可以粉碎均匀的导入外箱的内部，通过设置外箱内部的锥形挡环，使营养土可以便捷的通入收料盒的内部，通过设置与外箱固定连接的转盘支杆，来转动连接转盘，通过转盘与活动杆的连接，使活动插板可以左右移动。
申请人：王燕
地址：733300 甘肃省武威市民勤县三雷镇东街东大街9号
国籍：CN
更多信息请下载全文后查看。
