离心泵在启动前为何要加水

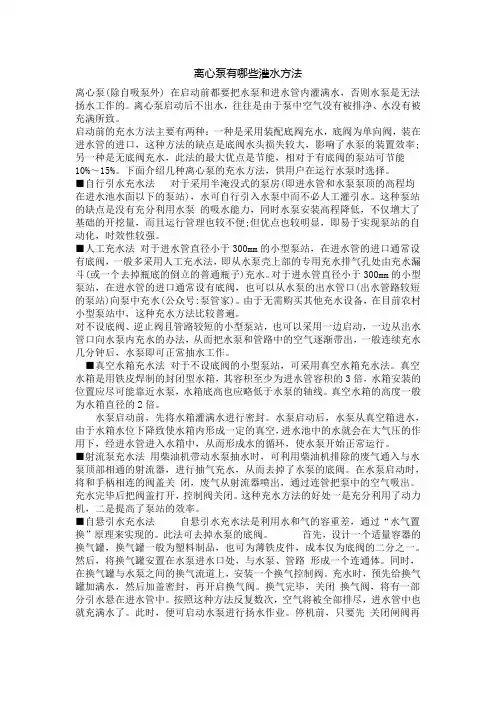

离心泵有哪些灌水方法离心泵(除自吸泵外) 在启动前都要把水泵和进水管内灌满水，否则水泵是无法扬水工作的。

离心泵启动后不出水，往往是由于泵中空气没有被排净、水没有被充满所致。

启动前的充水方法主要有两种：一种是采用装配底阀充水，底阀为单向阀，装在进水管的进口，这种方法的缺点是底阀水头损失较大，影响了水泵的装置效率;另一种是无底阀充水，此法的最大优点是节能，相对于有底阀的泵站可节能10%～15%。

下面介绍几种离心泵的充水方法，供用户在运行水泵时选择。

■自行引水充水法对于采用半淹没式的泵房(即进水管和水泵泵顶的高程均在进水池水面以下的泵站)，水可自行引入水泵中而不必人工灌引水。

这种泵站的缺点是没有充分利用水泵的吸水能力，同时水泵安装高程降低，不仅增大了基础的开挖量，而且运行管理也较不便;但优点也较明显，即易于实现泵站的自动化，时效性较强。

■人工充水法对于进水管直径小于300mm的小型泵站，在进水管的进口通常设有底阀，一般多采用人工充水法，即从水泵壳上部的专用充水排气孔处由充水漏斗(或一个去掉瓶底的倒立的普通瓶子)充水。

对于进水管直径小于300mm的小型泵站，在进水管的进口通常设有底阀，也可以从水泵的出水管口(出水管路较短的泵站)向泵中充水(公众号:泵管家)。

由于无需购买其他充水设备，在目前农村小型泵站中，这种充水方法比较普遍。

对不设底阀、逆止阀且管路较短的小型泵站，也可以采用一边启动，一边从出水管口向水泵内充水的办法，从而把水泵和管路中的空气逐渐带出，一般连续充水几分钟后，水泵即可正常抽水工作。

■真空水箱充水法对于不设底阀的小型泵站，可采用真空水箱充水法。

真空水箱是用铁皮焊制的封闭型水箱，其容积至少为进水管容积的3倍，水箱安装的位置应尽可能靠近水泵，水箱底高也应略低于水泵的轴线。

真空水箱的高度一般为水箱直径的2倍。

水泵启动前，先将水箱灌满水进行密封。

水泵启动后，水泵从真空箱进水，由于水箱水位下降致使水箱内形成一定的真空，进水池中的水就会在大气压的作用下，经进水管进入水箱中，从而形成水的循环，使水泵开始正常运行。

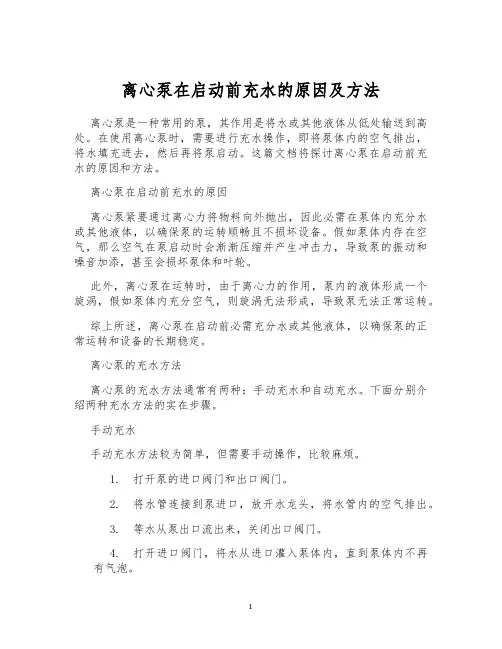

离心泵在启动前充水的原因及方法离心泵是一种常用的泵，其作用是将水或其他液体从低处输送到高处。

在使用离心泵时，需要进行充水操作，即将泵体内的空气排出，将水填充进去，然后再将泵启动。

这篇文档将探讨离心泵在启动前充水的原因和方法。

离心泵在启动前充水的原因离心泵紧要通过离心力将物料向外抛出，因此必需在泵体内充分水或其他液体，以确保泵的运转顺畅且不损坏设备。

假如泵体内存在空气，那么空气在泵启动时会渐渐压缩并产生冲击力，导致泵的振动和噪音加添，甚至会损坏泵体和叶轮。

此外，离心泵在运转时，由于离心力的作用，泵内的液体形成一个旋涡，假如泵体内充分空气，则旋涡无法形成，导致泵无法正常运转。

综上所述，离心泵在启动前必需充分水或其他液体，以确保泵的正常运转和设备的长期稳定。

离心泵的充水方法离心泵的充水方法通常有两种：手动充水和自动充水。

下面分别介绍两种充水方法的实在步骤。

手动充水手动充水方法较为简单，但需要手动操作，比较麻烦。

1.打开泵的进口阀门和出口阀门。

2.将水管连接到泵进口，放开水龙头，将水管内的空气排出。

3.等水从泵出口流出来，关闭出口阀门。

4.打开进口阀门，将水从进口灌入泵体内，直到泵体内不再有气泡。

5.关闭进口阀门，将水管拆除。

手动充水的方法简单易行，但需要持续不断地加水，比较费时间和精力。

自动充水自动充水方法比手动充水更加便利和高效，但需要配备自动充水装置。

1.连接自动充水装置并打开泵和充水装置的电源。

2.打开泵进口和出口的阀门。

3.开始操作自动充水开关，自动充水装置会将水自动注入泵体内，直到泵体内不再有气泡。

自动充水的方法比手动充水省时省力，更加便利应用，可以一次性充水，削减了充水的次数。

总结离心泵在启动前必需充分水或其他流体，以确保泵体内没有空气，并保证设备正常运行和稳定性。

手动充水方法简单易行，但比较费时费劲；自动充水方法则更加便利快捷，但需要配备自动充水装置。

在选择充水方法时，可以依据实际情况和需求进行选择。

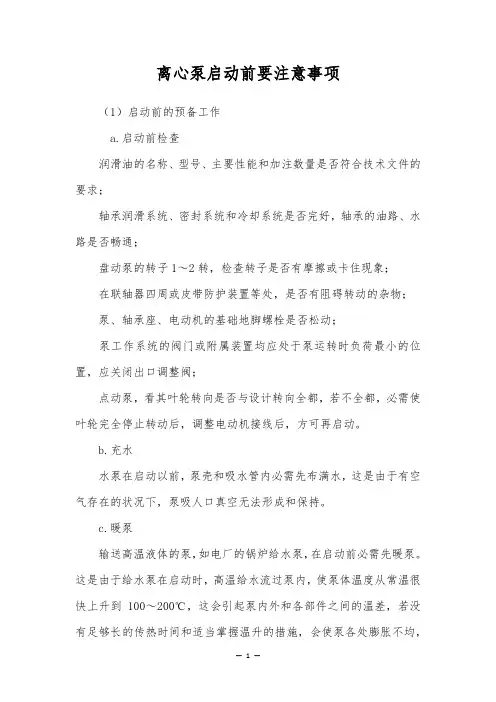

离心泵启动前要注意事项（1）启动前的预备工作a.启动前检查润滑油的名称、型号、主要性能和加注数量是否符合技术文件的要求；轴承润滑系统、密封系统和冷却系统是否完好，轴承的油路、水路是否畅通；盘动泵的转子1～2转，检查转子是否有摩擦或卡住现象；在联轴器四周或皮带防护装置等处，是否有阻碍转动的杂物；泵、轴承座、电动机的基础地脚螺栓是否松动；泵工作系统的阀门或附属装置均应处于泵运转时负荷最小的位置，应关闭出口调整阀；点动泵，看其叶轮转向是否与设计转向全都，若不全都，必需使叶轮完全停止转动后，调整电动机接线后，方可再启动。

b.充水水泵在启动以前，泵壳和吸水管内必需先布满水，这是由于有空气存在的状况下，泵吸人口真空无法形成和保持。

c.暖泵输送高温液体的泵，如电厂的锅炉给水泵，在启动前必需先暖泵。

这是由于给水泵在启动时，高温给水流过泵内，使泵体温度从常温很快上升到100～200℃，这会引起泵内外和各部件之间的温差，若没有足够长的传热时间和适当掌握温升的措施，会使泵各处膨胀不均，造成泵体各部分变形、磨损、振动和轴承抱轴事故。

（2）启动程序离心泵泵腔和吸水管内全部布满水并无空气，出口泵关闭。

给水泵暖泵完毕。

对于强制润滑的泵，启动油泵向各轴承供油。

启动冷却水泵或打开冷却水阀。

合闸启动，启动后泵空转时间不允许超过2～4min，使转速达到额定值后，渐渐打开离心泵的出口阀，增加流量，并达到要求的负荷。

（3）运行中的留意事项泵制造厂对轴承的温度有规定滚动轴承的温升一般不超过40℃，表面温度不超过70℃，否则就说明滚动轴承内部消失毛病，应停机检查。

假如连续运行，可能引起事故。

对于滑动轴承的温度规定，应参阅有关泵的技术文件，处理方法与滚动轴承一样。

（1）启动前的预备工作a.启动前检查润滑油的名称、型号、主要性能和加注数量是否符合技术文件的要求；轴承润滑系统、密封系统和冷却系统是否完好，轴承的油路、水路是否畅通；盘动泵的转子1～2转，检查转子是否有摩擦或卡住现象；在联轴器四周或皮带防护装置等处，是否有阻碍转动的杂物；泵、轴承座、电动机的基础地脚螺栓是否松动；泵工作系统的阀门或附属装置均应处于泵运转时负荷最小的位置，应关闭出口调整阀；点动泵，看其叶轮转向是否与设计转向全都，若不全都，必需使叶轮完全停止转动后，调整电动机接线后，方可再启动。

第二章 流体输送机械(1)启动离心泵之前为什么要灌泵？如果灌泵后依然启动不起来，你认为可能的原因是什么？答：防止气缚的发生；泵不启动可能是电路问题或是泵本身已损坏。

(2)为什么离心泵启动时要关闭出口阀门？答：避免电机过载。

因为电机的输出功率等于泵的轴功率P 。

依照离心泵特征曲线，当Q=0时P 最小，电机的输出 功率也最小，不容易被烧坏。

(3) 为什么调节离心泵的出口阀门可调节其流量？这种调节流量方法有哪些优缺点?还有其它方法调节泵的流量？答：调剂出口阀门开度，现实上是改变管路特征曲线，改变泵的工作点，可以调节其流量。

这种调节流量方法是 便利、快捷、流量可以延续转变，缺点是阀门关小时，增大局部阻力，多耗损一部分能量、不很经济。

也能够改 变泵的转速、削减叶轮直径，生产上很少采取。

还可以用双泵并联操作。

(4)为什么停泵时，要先关闭出口阀，再关闭进口阀？答：使泵体中的水不被抽空，也起到保护泵进口处底阀。

(5)离心泵的特征曲线是不是与连结的管路系统有关？答：离心泵的特征曲线与管路无关。

当离心泵安装在特定的管路系统中工作时，现实的工作压头和流量不但与离 心泵自己的性能有关，还与管路的特性有关(6) 为什么流量越大，进口处真空表的读数越大，而出口处压强表的读数越小？答：流量越大，需要鞭策力即水池面上的大气压强与泵进口处真空度之间的压强差就越大。

大气压不变，进口处 强压就理当越小，而真空度越大，离心泵的轴功率P 是固定的.P=电机输出功率=电机输入功率×电机效率，而轴 功 率P 又为： ，当P=恒量， Q 与H 之间关系为：Q ↑H ↓而而H ↓P ↓所以流量增大，出口处压强表的读数变小。

(7) 离心泵铭牌上标的参数是什么前提下的参数？在一定转速下测定离心泵的性能参数及特性曲线有何现实意义？为 什么要在一定转速前提下测量？答：离心泵铭牌上标出的性能参数是指该泵运行时效率最高点的性能参数。

因为依照以上比例定律，转速对Q 、H 、 P 均有影响。

/

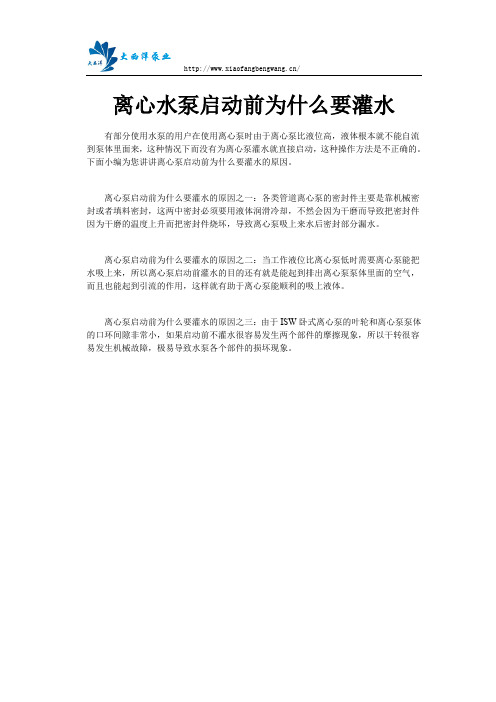

离心水泵启动前为什么要灌水
有部分使用水泵的用户在使用离心泵时由于离心泵比液位高，液体根本就不能自流到泵体里面来，这种情况下而没有为离心泵灌水就直接启动，这种操作方法是不正确的。

下面小编为您讲讲离心泵启动前为什么要灌水的原因。

离心泵启动前为什么要灌水的原因之一：各类管道离心泵的密封件主要是靠机械密封或者填料密封，这两中密封必须要用液体润滑冷却，不然会因为干磨而导致把密封件因为干磨的温度上升而把密封件烧坏，导致离心泵吸上来水后密封部分漏水。

离心泵启动前为什么要灌水的原因之二：当工作液位比离心泵低时需要离心泵能把水吸上来，所以离心泵启动前灌水的目的还有就是能起到排出离心泵泵体里面的空气，而且也能起到引流的作用，这样就有助于离心泵能顺利的吸上液体。

离心泵启动前为什么要灌水的原因之三：由于ISW卧式离心泵的叶轮和离心泵泵体的口环间隙非常小，如果启动前不灌水很容易发生两个部件的摩擦现象，所以干转很容易发生机械故障，极易导致水泵各个部件的损坏现象。

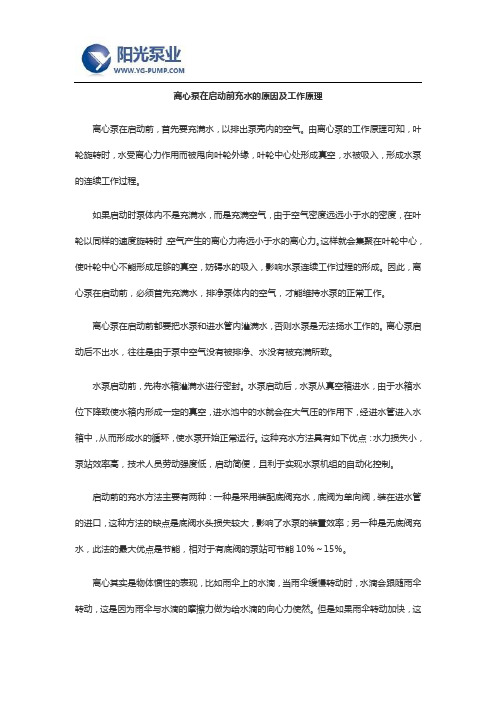

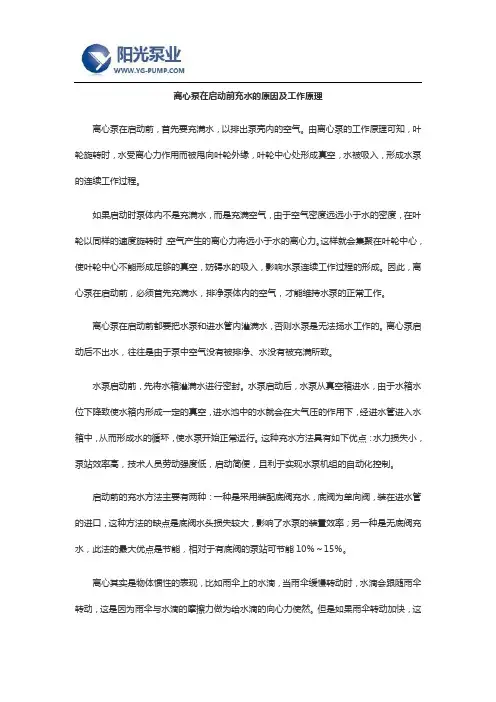

离心泵在启动前充水的原因及工作原理离心泵在启动前，首先要充满水，以排出泵壳内的空气。

由离心泵的工作原理可知，叶轮旋转时，水受离心力作用而被甩向叶轮外缘，叶轮中心处形成真空，水被吸入，形成水泵的连续工作过程。

如果启动时泵体内不是充满水，而是充满空气，由于空气密度远远小于水的密度，在叶轮以同样的速度旋转时，空气产生的离心力将远小于水的离心力。

这样就会集聚在叶轮中心，使叶轮中心不能形成足够的真空，妨碍水的吸入，影响水泵连续工作过程的形成。

因此，离心泵在启动前，必须首先充满水，排净泵体内的空气，才能维持水泵的正常工作。

离心泵在启动前都要把水泵和进水管内灌满水，否则水泵是无法扬水工作的。

离心泵启动后不出水，往往是由于泵中空气没有被排净、水没有被充满所致。

水泵启动前，先将水箱灌满水进行密封。

水泵启动后，水泵从真空箱进水，由于水箱水位下降致使水箱内形成一定的真空，进水池中的水就会在大气压的作用下，经进水管进入水箱中，从而形成水的循环，使水泵开始正常运行。

这种充水方法具有如下优点：水力损失小，泵站效率高，技术人员劳动强度低，启动简便，且利于实现水泵机组的自动化控制。

启动前的充水方法主要有两种：一种是采用装配底阀充水，底阀为单向阀，装在进水管的进口，这种方法的缺点是底阀水头损失较大，影响了水泵的装置效率；另一种是无底阀充水，此法的最大优点是节能，相对于有底阀的泵站可节能10％～15％。

离心其实是物体惯性的表现，比如雨伞上的水滴，当雨伞缓慢转动时，水滴会跟随雨伞转动，这是因为雨伞与水滴的摩擦力做为给水滴的向心力使然。

但是如果雨伞转动加快，这个摩擦力不足以使水滴在做圆周运动，那么水滴将脱离雨伞向外缘运动，就像用一根绳子拉着石块做圆周运动，如果速度太快，绳子将会断开，石块将会飞出.这个就是所谓的离心。

主要工作原理：（1）叶轮被泵轴带动旋转，对位于叶片间的流体做功，流体受离心作用，由叶轮中心被抛向外围。

当流体到达叶轮外周时，流速非常高。

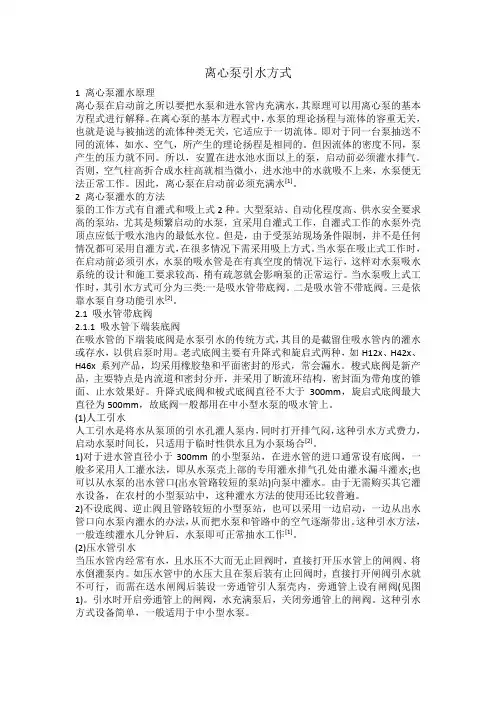

离心泵引水方式1 离心泵灌水原理离心泵在启动前之所以要把水泵和进水管内充满水，其原理可以用离心泵的基本方程式进行解释。

在离心泵的基本方程式中，水泵的理论扬程与流体的容重无关，也就是说与被抽送的流体种类无关，它适应于一切流体。

即对于同一台泵抽送不同的流体，如水、空气，所产生的理论扬程是相同的。

但因流体的密度不同，泵产生的压力就不同。

所以，安置在进水池水面以上的泵，启动前必须灌水排气。

否则，空气柱高折合成水柱高就相当微小，进水池中的水就吸不上来，水泵便无法正常工作。

因此，离心泵在启动前必须充满水[1]。

2 离心泵灌水的方法泵的工作方式有自灌式和吸上式2种。

大型泵站、自动化程度高、供水安全要求高的泵站，尤其是频繁启动的水泵，宜采用自灌式工作，自灌式工作的水泵外壳顶点应低于吸水池内的最低水位。

但是，由于受泵站现场条件限制，并不是任何情况都可采用自灌方式，在很多情况下需采用吸上方式。

当水泵在吸止式工作时，在启动前必须引水，水泵的吸水管是在有真空度的情况下运行，这样对水泵吸水系统的设计和施工要求较高，稍有疏忽就会影响泵的正常运行。

当水泵吸上式工作时，其引水方式可分为三类:一是吸水管带底阀。

二是吸水管不带底阀。

三是依靠水泵自身功能引水[2]。

2.1 吸水管带底阀2.1.1 吸水管下端装底阀在吸水管的下端装底阀是水泵引水的传统方式，其目的是截留住吸水管内的灌水或存水，以供启泵时用。

老式底阀主要有升降式和旋启式两种，如H12x、H42x、H46x系列产品，均采用橡胶垫和平面密封的形式，常会漏水。

梭式底阀是新产品，主要特点是内流道和密封分开，并采用了断流环结构，密封面为带角度的锥面、止水效果好。

升降式底阀和梭式底阀直径不大于300mm，旋启式底阀最大直径为500mm，故底阀一般都用在中小型水泵的吸水管上。

(1)人工引水人工引水是将水从泵顶的引水孔灌人泵内，同时打开排气闷，这种引水方式费力，启动水泵时间长，只适用于临时性供水且为小泵场合[2]。

流体流动阻力的测定1.如何检验系统内的空气已经被排除干净？答：可通过观察离心泵进口处的真空表和出口处压力表的读数，在开机前若真空表和压力表的读数均为零，表明系统内的空气已排干净；若开机后真空表和压力表的读数为零，则表明，系统内的空气没排干净。

2.U行压差计的零位应如何校正？答：先打开平衡阀，关闭二个截止阀，即可U行压差计进行零点校验3.进行测试系统的排气工作时，是否应关闭系统的出口阀门？为什么？答：在进行测试系统的排气时，不应关闭系统的出口阀门，因为出口阀门是排气的通道，若关闭，将无法排气，启动离心泵后会发生气缚现象，无法输送液体。

4．待测截止阀接近出水管口，即使在最大流量下，其引压管内的气体也不能完全排出。

试分析原因，应该采取何种措施？答：待截止阀接近进水口，截止阀对水有一个阻力，若流量越大，突然缩小直至流回截止阀，阻力就会最大，致使引压管内气体很难排出。

改进措施是让截止阀与引压阀管之间的距离稍微大些。

5．测压孔的大小和位置，测压导管的粗细和长短对实验有无影响？为什么？答：由公式??2?p可知，在一定u下，突然扩大ξ，Δp增大，则压差计读数变大；2u?反之，突然缩小ξ，例如：使ξ＝0.5，Δp减小，则压差计读数变小。

6．试解释突然扩大、突然缩小的压差计读数在实验过程中有什么不同现象？答：hf与很多值有关，Re是其中之一，而λ是为了研究hf而引入的一个常数，所以它也和很多量有关，不能单单取决于Re，而在Re在一定范围内的时候，其他的变量对于λ处于一个相对较差的位置，可以认为λ与Re关系统一。

7.不同管径、不同水温下测定的?～Re曲线数据能否关联到同一曲线？答：hf与很多值有关，Re是其中之一，而λ是为了研究hf而引入的一个常数，所以它也和很多量有关，不能单单取决于Re，而在Re在一定范围内的时候，其他的变量对于λ处于一个相对较差的位置，可以认为λ与Re关系统一。

正如Re在3×103～105范围内，λ与Re的关系遵循Blasius关系式，即λ=0.3163/Re0.25 8．在?～Re曲线中，本实验装置所测Re在一定范围内变化，如何增大或减小Re的变化范围？答：Re?du?，d为直管内径，m；u为流体平均速度，m/s；?为流体的平均密度,kg/m3；s。

化工仿真实训思考题离心泵习题（高永飞）1）简述离心泵的工作原理和结构答：工作原理：启动灌满了被输送液体的离心泵后，在电机的作用下，泵轴带动叶轮一起旋在导轮引领下沿流通截面积逐渐扩大的泵壳流向排出管，液体流速逐渐降低，而静压能增大。

排出管的增压液体经管路即可送往各目的地。

与此同时，叶轮中心处因液体被甩地从吸入管进入泵内，以填补被排出液体的位置。

因此，只要叶轮不断旋转，液体便不断地被吸入和排出。

由此可见，泵之所以能输送液体，主要是依靠高速旋转的叶轮。

结构：离心泵由吸入管、排出管和离心泵主体组成。

离心泵主体部分为转动部分和固定部分。

转动部分由电机带动旋转，将能量传递给被输送部分，主要包括叶轮和泵轴。

2）请举例说出除离心泵以外你所知道的其他类型的泵答：除离心泵外，其他化工用泵有非正位移泵，正位移泵。

非正位移泵分为轴流泵、旋涡泵；正位移泵分为隔膜泵、计量泵、齿轮泵。

3）什么叫气蚀现象？气蚀现象有什么破坏作用？答：气蚀指的是当贮槽液面上的压力一定时，如叶轮中心的压力降低到等于被输送液体当前温度下的饱和蒸气压时，叶轮进口处的液体会出现大量气泡，这些气泡随液体进入高压区后又迅速被压碎而凝结，致使气泡所在空间形成真空，周围液体质点以极大速度冲向气泡中心，造成冲击点上有瞬间局部冲击压力，从而使叶轮等部分很快损坏，同时伴有泵体震动，并发出噪音，泵的流量、扬程和效率明显下降。

这种现象就叫“气蚀”。

气蚀所产生的瞬间局部冲击压力，会使叶轮遭到破坏，而且导致泵体震动，并发出噪音，泵的流量、扬程和效率明显下降，严重时甚至吸不上液体。

4）什么情况下会发生气蚀现象？如何防止气蚀现象的发生？答：离心泵安装高度提高时，将导致泵内压力降低，泵内压力最低点通常位于叶轮叶片进口稍后的一点附近。

当此处压力降至被输送液体的饱和蒸汽压时，将发生沸腾，所生成的蒸汽泡在随液体从入口向外周流动中，又因压力迅速增大而急剧冷凝。

会使液体以很大的速度从周围冲向气泡中心，产生频率很高、瞬时压力很大的冲击，这种现象称为汽气蚀现象。

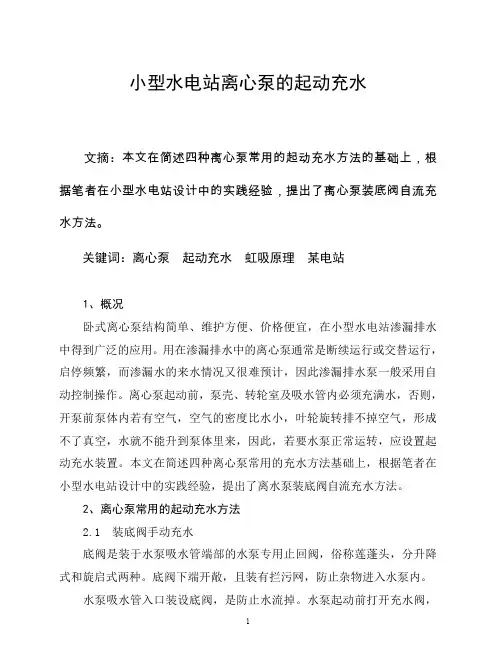

小型水电站离心泵的起动充水文摘：本文在简述四种离心泵常用的起动充水方法的基础上，根据笔者在小型水电站设计中的实践经验，提出了离心泵装底阀自流充水方法。

关键词：离心泵起动充水虹吸原理某电站1、概况卧式离心泵结构简单、维护方便、价格便宜，在小型水电站渗漏排水中得到广泛的应用。

用在渗漏排水中的离心泵通常是断续运行或交替运行，启停频繁，而渗漏水的来水情况又很难预计，因此渗漏排水泵一般采用自动控制操作。

离心泵起动前，泵壳、转轮室及吸水管内必须充满水，否则，开泵前泵体内若有空气，空气的密度比水小，叶轮旋转排不掉空气，形成不了真空，水就不能升到泵体里来，因此，若要水泵正常运转，应设置起动充水装置。

本文在简述四种离心泵常用的充水方法基础上，根据笔者在小型水电站设计中的实践经验，提出了离水泵装底阀自流充水方法。

2、离心泵常用的起动充水方法2.1 装底阀手动充水底阀是装于水泵吸水管端部的水泵专用止回阀，俗称莲蓬头，分升降式和旋启式两种。

底阀下端开敞，且装有拦污网，防止杂物进入水泵内。

水泵吸水管入口装设底阀，是防止水流掉。

水泵起动前打开充水阀，向泵壳充水，待水充满后，关闭充水阀，起动水泵。

若离心泵采用自动控制操作，应将充水阀常开，经常向泵壳充水，补偿底阀漏去的水量，使泵壳及吸水管内经常充满水。

充水阀可从厂内技术供水干管中取水。

2.2 设置真空泵，不装底阀真空泵实际上是一种特殊形式的空压机，用来抽吸气体。

设置真空泵作水泵的起动充水设施，就是利用真空泵将水泵内的空气抽去，形成真空（负压），水从吸水管吸上，充满泵体。

当被抽到一定真空度时即可起动水泵。

在真空泵吸气管上装设示流信号器，则可利用它自动起动水泵并停止真空泵，达到自动控制的目的。

2.3 设置射流泵，不装底阀利用射流泵高速射流形成的真空，将离心泵内的空气吸进混合室，与射流混合成为乳状的水气混合体，通过扩散管排掉。

当射流泵排出的水从雾状变为清水时，就表示泵已充满水，即可起动水泵，并停止射流泵射流。

泵与风机第四版答案杨诗成【篇一：泵与风机杨诗成第四版第二章简答题及答案】ss=txt>通过入口管道将流体引入泵与风机叶轮入口，然后在叶轮旋转力的作用下，流体随叶轮一同旋转，由此就产生了离心力，使流体沿着叶轮流道不断前进，同时使其压力能和动能均有所提高，到达叶轮出口以后，再由泵壳将液体汇集起来并接到压出管中，完成流体的输送，这就是离心泵与风机的工作原理。

2-2离心泵启动前为何一定要将液体先灌入泵内？离心泵是靠叶轮旋转产生离心力工作的，如启动前不向泵内灌满液体，则叶轮只能带动空气旋转。

而空气的质量约是液体（水）质量的千分之一，它所形成的真空不足以吸入比它重700多倍的液体（水），所以，离心泵启动前一定要将液体先灌入泵内。

2-3提高锅炉给水泵的转速，有什么优缺点？泵与风机的转速越高：（1）它们所输送的流量、扬程、全压亦越大；（2）转速增高可使叶轮级数减少，泵轴长度缩短。

（3）泵转速的增加还可以使叶轮的直径相对地减小，能使泵的质量、体积大为降低。

所以国内、外普遍使用高转速的锅护给水泵。

但高转速受到材料强度、泵汽蚀、泵效率等因素的制约。

2-4如何绘制速度三角形？预旋与轴向旋涡对速度三角形有什么影响？1.如何绘制速度三角形？速度三角形一般只需已知三个条件即可画出：（1）圆周速度u（2）轴向速度vm即可按比例画出三角形。

（1）计算圆周速度uu??dn60在已知和叶轮转速n和叶轮直径d（计算出口圆周速度u2时，使用出口直径，反之，使用入口直径，以此类推）以后，即可以求出圆周速度u；通常是已知的值，因为它是叶轮的结构角，分为入口和出口。

（3）轴向速度vm2.预旋与轴向旋涡对速度三角形有什么影响？(1)预旋对速度三角形的影响？流体在实际流动中，由于在进入叶轮之前在吸入管中已经存在一个旋转运动，这个预先的旋转运动称为预旋。

当流体进入叶轮前的绝对速度与圆周速度间的夹角是锐角，且绝对速度的圆周分速与圆周速度同向，此时的预旋称为正预旋；反之，流体进入叶轮前的绝对速度与圆周速度间的夹角是钝角，则绝对速度的圆周分速与圆周速度异向，此时的预旋称为负预旋。

真空泵引水有直接抽气引水和真空吊水两种形式。 (1)真空泵直接抽气引水。 每次启动水泵时，先启动真空泵，等泵顶充水后，再启动水泵，并停止真空泵。 真空泵必须控制一定的液面高度，使偏心叶轮旋转时能形成适当的水环和空间， 真空泵液面可由循环水箱内液面控制，一般为泵壳直径的 2/3 高。真空泵一般应 设气水分离器，对于清水泵站气水分离器可与循环补充水箱合并;对于取水泵房， 尤其是原水含沙量较高时， 为避免泥沙进人真空泵，气水分离器和循环补充水箱 应分开。真空泵可根据所需要的抽气流量和最大真空值选用。 (2)真空吊水。 真空吊水是真空泵引水的另一种方式，它使停止运行的水泵经常处于真空状态。 真空吊水时其真空泵抽气量较直接抽气引水时小， 一般可根据水泵吸水管口径及 水泵台数来确定真空泵型号。真空吊水一般只适用于中小型水泵[2]。 真空泵选型的依据主要是泵的排气量 Q 气(m3/min),可按下式确定：
T 2K ( H1 H 2 ) (s)
K A
2 g
1

1 L / d
式中 T—水箱放空时间(s); K—系数; H1，H2—水箱注水前、后水面距水泵轴线的高差(m); A—密闭水箱平面面积(m2); ω—注水管断面积(m2);
μ—流量系数; L，d—注水管的长度和管径(m); λ，∑ξ—注水管的摩阻系数和局部阻力系数和。 密闭水箱可用在水中含砂粒等杂质的场合，例如污水泵房中，但引水方式其吸水 管都不宜太粗太长[3]。 2.2.6 真空引水罐引水 尤其适用于小型离心泵， 且不受水泵型式(清水泵或污水泵)和抽吸液体性质(清水、 污水或其他液体)的影响，具有较多的优越性。
图 1 压水管引水装置 (3)高架水箱灌水 2.1.2 水上式底阀 上式底阀克服了普通底阀因胶垫容易损坏引起漏水， 克服了在水下不易检修的缺 点，安装维修方便，使用水上式底阀要求水泵水平吸水管段应有足够的长度，以 保证水泵充水启动后， 管路中能产生足够的真空度，使水池中的水在大气压力下 进人吸水管，完成引水启泵过程，当吸程大时需 2 一 3 次充水启动完成引水(见 图 2)。 水平吸水管的长度确定方法如下: 根据气体定律:P1V1=P2V2 式中：P1 一水泵启动前吸水立管中的气体压力，取 P1=10mH2O; V1 一水泵启动前吸水立管中的气体容积，取 V1=π/4× d2× H(m3); P2 一水泵启动后吸水管内的压力，取 P2=10−Hs(m H2O)，Hs 为水泵允许最 大吸上高度; V2 一水泵启动后在吸上水时吸水管内的容积，取 V2=π/4× d2× (L+H)(m3)。 代人气体定律可得 L=HHS/(10−HS) 上述计算未考虑吸水管的水力损失，流速水头以及水泵填料漏气等因素，水平吸 水管的实际长度 L、还需乘上修正系数 K，K 值见表 1。 表1 HS 2 3 4 5 6 K 2 2.2 2.5 3.0 3.8

为什么有的泵启动前要灌水？
为什么有的泵启动前要灌水？普通的离心泵输送介质如果是倒灌的话，一般不需要灌泵。

只需要在开车前打开放气阀，让介质进入泵体内即可。

如果是自吸泵，在首次开车时需要进行灌泵，以后就不用了！当然还有种可能就是设计不合理，在应该采取自吸泵的工位上，使用了普通的离心泵，那就每次开车前都必须进行灌泵。

普通的离心泵输送介质如果是倒灌的话，一般不需要灌泵。

只需要在开车前打开放气阀，让介质进入泵体内即可。

如果是自吸泵，在首次开车时需要进行灌泵，以后就不用了！当然还有种可能就是设计不合理，在应该采取自吸泵的工位上，使用了普通的离心泵，那就每次开车前都必须进行灌泵。

在分析了上述几种情况后，来讲讲为什么要灌泵？离心泵的工作原理是：靠叶轮的叶片高速旋转产生的离心力将输送介质输送到高压端的出口，那么在吸入口形成一个真空，介质再被吸入，如此循环。

如果不灌水（应该确切的说是介质），离心泵就是无介质运转，不能工作不说，由于叶轮和泵体的口环间隙很小，干转后发生摩擦粘连，极易发生机械事故，从而导致泵设备毁坏。

所以在离心泵的手册里首先会注明：严禁无液空转。

说的简单点就是：灌泵就是把叶轮里面的空气排除来，离心泵才能工作。

长时间的憋泵，容易导致输送介质温度升温，导致介质容易气化，从而产生汽蚀等现象，也就是你说的毁泵了！通常关出口阀启动后，应立即看压力表，开出口阀，调整到额定工况。

离心泵操作及注意事项离心泵的工作原理离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。

当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。

当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。

与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。

叶轮不停旋转，液体也连续不断的被吸入和压出。

由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。

1、运行前的检查1）检查电机的旋转方向与泵规定的旋转方向一致。

在试电机旋转方向时，应单独试电机，切不可与泵联结同试。

2）检查联轴器中的弹性垫是否完整正确。

3）检查电机轴和泵的旋转是否同心。

4）用手盘车（包括电机）泵不应有紧涩和磨擦现象。

5）检查轴承箱是否加入轴承油到油标指示位置。

6）渣浆泵启动前要先开通轴封水(机械密封为冷却水)，同时要展开泵进口阀，关闭泵出口阀。

7）检查阀门是否灵活可靠。

8）其它，如地脚螺栓、法兰密封垫及螺栓。

管路系统等是否安装正确，牢固可靠。

2、启动运行及监控1）泵在启运前应展开泵进口阀，关闭泵出口阀。

而后启动泵，泵启动后再慢慢开动泵出口阀，泵出口阀开的大小与快慢，应以泵不振动和电机不超额定电流来掌握。

2）串联用泵的启动，亦遵循上述方法。

只是在开启一级泵后，即可将末级泵的出口阀门找开一点(开的大小以一级泵电机电流为额定电流的1/4为宜)，而后即可相继启动二级三级直到末级泵，串联泵全部启动后，即可逐渐开大末级泵的出口阀门，阀门开的大小快慢，应以泵不振动和任一级泵电机都不超额定电流来掌握。

3）泵主要以输送流量为目的，因此在运行监控系统中最好装上流量表（计），以随时监控流量是否符合要求；在装有旋流器的管路系统、冲渣系统、压滤脱水系统中还要求管路出口处有一定的压力。

离心泵启动前为什么要灌泵离心泵的运行之前，必须把泵体内灌满引水把空气排尽，方可启动运行。

所有的离心泵都要这样处理，这是离心泵的本身特性。

如果不灌满水，叶轮只是带动泵内的空气旋转，因为空气的重度很小，产生的离心力太小，不能把泵内和管路内的空气全部排出，即不能再泵内产生真空，因而水就吸不上来，离心泵启动前管道有空气。

加水排空气，要离心泵管道里面没有空气，才能抽出水。

离心泵启动前要灌泵的原因：因为离心泵是靠叶轮离心力形成真空的吸力把水提起，所以，离心泵启动时，必须先把闸阀关闭，灌水。

水位超过叶轮部位以上，排出离心泵中的空气，才可启动。

启动后，叶轮周围形成真空，把水向上吸，其闸阀可自动打开，把水提起。

因此，必须先闭闸阀。

离心泵是种叶片泵，依靠旋转的叶轮在旋转过程中，由于叶片和液体的相互作用，叶片将机械能传给液体，使液体的压力能增加，达到输送液体的目的。

离心泵的启动要注意四点：1、离心泵在定转速下所产生的扬程有限定值。

工作点流量和轴功率取决于与泵连接的装置系统的情况(位差、压力差和管路损失)。

扬程随流量而改变。

2、工作稳定，输送连续,流量和压力无脉动。

3、般无自吸能力,需要将泵先灌满液体或将管路抽成真空后才能开始工作。

4、离心泵在排出管路阀门关闭状态下启动，旋涡泵和轴流泵在阀门全开状态下启动，以减少启动功率。

离心泵如何灌泵？主要有以下这几种方法：1、自来水充灌法对于水质要求不高的水泵，或用自来水灌泵对输送介质影响不大的其他料液泵，可采用自来水充灌，非常方便，如下图所示：2、倒流充灌法倒流充灌系利用排出侧的高位槽中的积存液进行倒回充灌，其配管如下图所示。

采用此种方法时，次起动得用人工准泵才行。

3、顺流充灌法化工泵装置中很多场合采用此种方法，它只要使泵的位置低于吸液池（槽）液面，即所谓灌注。

因为这样安装时泵内直保存着液体，所以开泵时无需另行充灌。

使用时吸入管线中得安装阀门，以便泵的检修。

此阀应选用阻力小的闸阀、旋塞等，同时在泵起动之前勿忘先打开它。

为什么离心泵要有引水装置
离心泵没有自吸能力，为了排气引水，必须装上引水装置？离心叶片只有甩水才能获得离心能量在入口产生负压，没有引水只有空气产生的负压太低不能吸入井水，已经引水灌泵了，离心泵还是不能正常启动多数是因为入水管还有空气。

离心泵启动前要灌满水，要做引水装置，这是大都知道的常识，而离心泵为什么要灌水呢？
离心泵常见的引水方法有以下几种：
1、采用灌注水头；
2、用引水阀引水；
3、结构上加以改造，做成自吸式离心泵；
4、离心泵上设置引水装置（如设置水环泵，喷射泵等）。

多离心泵只有在灌满水的条件下，叶轮旋转时，才能将离心力作用至水体，水体通过离心力获得能量，具有流速和扬程，离心泵才能发挥作用。

以往，在离心泵设计和安装时，总是习惯将水泵安装在水池水面以上，当然，如果是从河里、湖里、水渠里、水坑里抽水的话，那就很自然的将水泵安装在水面以上了。

但是，这样做的结果，就是在离心泵启动前要给水泵泵壳以及吸水管路灌满水，才能启动水泵。

因此，离心泵设计和安装时都
要安装底阀，底阀就是个逆止阀，灌水时能自动关闭，保证灌水成功。

实践中经常出现底阀关闭不严的时候，灌水相当困难，时间长，漏水多，使用很不方便。

还有的大型泵站设计了专门的真空泵引水系统，保证离心泵泵能正常启动。

离心泵引水装置出现以后，大量的用离心泵的地方，都普遍采用引水装置代替原始的灌水程序，避免了繁重的体力劳动，保证离心泵能及时、正常启动，而且便于实现自动化。

如果不灌满水，叶轮只是带动泵内的空气旋转，因为空气的重度很小，产生的离心力太小，不能把泵内和管路内的空气全部排出，即不能再泵内产生真空，因而水就吸不上来。

实验1 单项流动阻力测定（1）启动离心泵前，为什么必须关闭泵的出口阀门？答：由离心泵特性曲线知，流量为零时，轴功率最小，电动机负荷最小，不会过载烧毁线圈。

（2）作离心泵特性曲线测定时，先要把泵体灌满水以防止气缚现象发生，而阻力实验对泵灌水却无要求，为什么？答：阻力实验水箱中的水位远高于离心泵，由于静压强较大使水泵泵体始终充满水，所以不需要灌水。

（3）流量为零时，U 形管两支管液位水平吗？为什么？答：水平，当u=0时 柏努利方程就变成流体静力学基本方程：21212211,,Z Z p p g p Z g P Z ==+=+时当ρρ（4）怎样排除管路系统中的空气？如何检验系统内的空气已经被排除干净？答：启动离心泵用大流量水循环把残留在系统内的空气带走。

关闭出口阀后，打开U 形管顶部的阀门，利用空气压强使U 形管两支管水往下降，当两支管液柱水平，证明系统中空气已被排除干净。

（5）为什么本实验数据须在双对数坐标纸上标绘？答：因为对数可以把乘、除变成加、减，用对数坐标既可以把大数变成小数，又可以把小数扩大取值范围，使坐标点更为集中清晰，作出来的图一目了然。

（6）你在本实验中掌握了哪些测试流量、压强的方法？它们各有什么特点？答：测流量用转子流量计、测压强用U 形管压差计，差压变送器。

转子流量计，随流量的大小，转子可以上、下浮动。

U 形管压差计结构简单，使用方便、经济。

差压变送器，将压差转换成直流电流，直流电流由毫安表读得，再由已知的压差~电流回归式算出相应的压差，可测大流量下的压强差。

（7）读转子流量计时应注意什么？为什么？答：读时，眼睛平视转子最大端面处的流量刻度。

如果仰视或俯视，则刻度不准，流量就全有误差。

（8）两个转子能同时开启吗？为什么？答：不能同时开启。

因为大流量会把U 形管压差计中的指示液冲走。

（9）开启阀门要逆时针旋转、关闭阀门要顺时针旋转，为什么工厂操作会形成这种习惯？ 答：顺时针旋转方便顺手，工厂遇到紧急情况时，要在最短的时间，迅速关闭阀门，久而久之就形成习惯。
