机构运动简图及分析

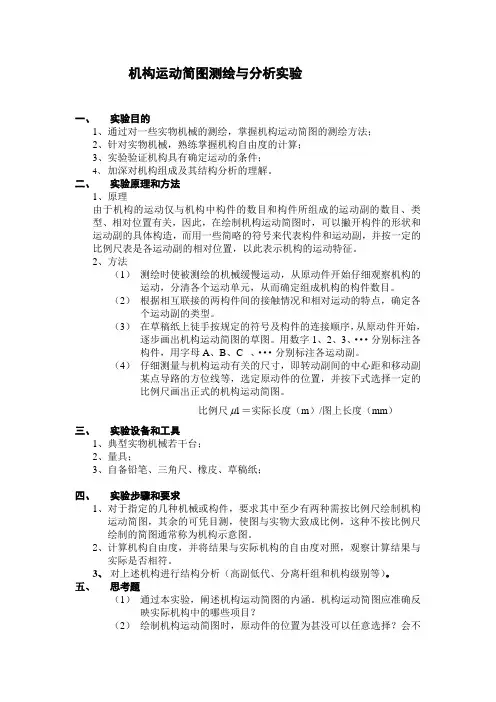

机构运动简图测绘与分析实验一、实验目的1、通过对一些实物机械的测绘，掌握机构运动简图的测绘方法；2、针对实物机械，熟练掌握机构自由度的计算；3、实验验证机构具有确定运动的条件；4、加深对机构组成及其结构分析的理解。

二、实验原理和方法1、原理由于机构的运动仅与机构中构件的数目和构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略的符号来代表构件和运动副，并按一定的比例尺表是各运动副的相对位置，以此表示机构的运动特征。

2、方法（1）测绘时使被测绘的机械缓慢运动，从原动件开始仔细观察机构的运动，分清各个运动单元，从而确定组成机构的构件数目。

（2）根据相互联接的两构件间的接触情况和相对运动的特点，确定各个运动副的类型。

（3）在草稿纸上徒手按规定的符号及构件的连接顺序，从原动件开始，逐步画出机构运动简图的草图。

用数字1、2、3、···分别标注各构件，用字母A、B、C 、···分别标注各运动副。

（4）仔细测量与机构运动有关的尺寸，即转动副间的中心距和移动副某点导路的方位线等，选定原动件的位置，并按下式选择一定的比例尺画出正式的机构运动简图。

＝实际长度（m）/图上长度（mm）比例尺1三、实验设备和工具1、典型实物机械若干台；2、量具；3、自备铅笔、三角尺、橡皮、草稿纸；四、实验步骤和要求1、对于指定的几种机械或构件，要求其中至少有两种需按比例尺绘制机构运动简图，其余的可凭目测，使图与实物大致成比例，这种不按比例尺绘制的简图通常称为机构示意图。

2、计算机构自由度，并将结果与实际机构的自由度对照，观察计算结果与实际是否相符。

3、对上述机构进行结构分析（高副低代、分离杆组和机构级别等）。

五、思考题（1）通过本实验，阐述机构运动简图的内涵。

机构运动简图应准确反映实际机构中的哪些项目？（2）绘制机构运动简图时，原动件的位置为甚没可以任意选择？会不会影响简图的正确性？（3）机构自由度的计算对测绘机构运动简图有何帮助？机构具有确定运动的条件是什么？对所测绘的机构能否改进和创意新的机构运动简图？实验报告班级：级别：姓名：实验日期：成绩：教师：一、完成表1内容；表1机构运动简图测绘与分析实验＝（m/mm）机构运动尺寸：机构运动简图比例尺1所含杆组机构自由度计算F= 机构级别二、思考题讨论；三、实验心得、建议和探索。

机构运动简图的测绘实验报告doc机构运动简图的测绘实验报告篇一：机构运动简图的测绘和分析试验报告实验一机构运动简图的测绘和分析一. 实验目的1. 学会根据各种机械实物或模型，绘制机构运动简图；2. 分析和验证机构自由度，进一步理解机构自由度的概念，掌握机构自由度的计算方法；3. 加深对机构结构分析的了解。

二. 设备和工具1. 各类典型机械的实物（如：缝纫机等）2. 各类典型机械的模型（如：内燃机模型、牛头刨床等）；3. 钢皮尺，内外卡钳，量角器（根据需要选用）；4. 三角板，铅笔，橡皮，稿纸（自备）。

三. 原理和方法1. 原理由于机构和运动仅与机构中所有的构件的数目的构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略的符号（如教科书和机械设计手册中有关“常用构件的运动副简图符号”的规定）来代替构件和运动副，并按一定的比例尺表示运动副的相对位置，以此表明机构的运动特征。

表1－1为常用符号示例。

2. 方法（1）确定组成机构的构件数目测绘时使被测绘机械缓慢运动，仔细观测机构的运动，区分各个运动单元，从而确定组成机构的构件数目，找出原动件。

（2）测绘运动副的种类、数目根据相联接两构件的接触情况及相对运动的特点，确定各个运动副的种类。

（3）合理选择投影面，坐标和原动件位置选与机构的各个构件上的点运动平面皆平行的平面，或选能反映机构运动特征的其他平面做投影面。

转动（或移动）原动件，找出每个构件都能表达清楚的原动件位置。

（4）绘机构运动简图的示意图徒手按规定的符号，凭目测，使图与实物大致成比例（转动副位置、移动副导路方位，高副接触点及曲率），从原动件开始，依构件的连接次序，逐渐画出机构运动简图的示意图。

用数字1、2、3??区分构件，用字母A、B、C??区分运动副。

（5）绘正式机构运动简图仔细测量与机构运动有关的尺寸，即转动副间的中心距和移动导路的方向等，按适当的比例尺画出正式机构运动简图。

第二章机构的结构分析——机构运动简图用运动副的代表符号及国标规定的常用机构的运动简图符号和构件的表示方法，将机构的运动情况表示出来，这种简化图形就称为机构运动简图。

用运动副的代表符号及国标规定的常用机构的运动简图符号和构件的表示方法，将机构的运动情况表示出来，这种简化图形就称为机构运动简图。

●机构运动简图必须与原机械具有相同的运动特性●影响机构运动的尺寸（运动尺寸），及各构件之间的联接关系需要反映在简图上。

常用机构运动简图符号在机架上的电机齿轮齿条传动带传动圆锥齿轮传动链传动圆柱蜗杆蜗轮传动凸轮传动外啮合圆柱齿轮传动棘轮机构内啮合圆柱齿轮传动一般构件的表示方法机构运动简图应满足的条件：1.构件数目与实际相同2.运动副的性质、数目与实际相符3.运动副之间的相对位置以及构件尺寸与实际机构成比例。

机构示意图4.构件用1、2、3…数字表示，运动副处用大写英文字母A、B、C表示，机架用斜线表示，原动件用箭头表示。

S3123S’3θ1A CD B二、画法步骤1. 搞清该机械的实际构造和运动情况。

先定出原动件和工作部分，再把两者之间的传动部分搞清楚。

从而了解该机械由哪些构件组成，各构件之间形成了何种运动副。

2. 选择合适的投影面（多数构件的运动平面）。

3. 选择合适的比例尺，定出各运动副之间的相对位置。

L μ=实长图长4. 用简单的线条和各种运动副符号绘制简图。

例1：绘制图示偏心轮机构的运动简图。

S 3123θ1ACD B例：绘制下图机构运动简图。

小结§2-2机构运动简图问题？第二章机构的结构分析——机构具有确定运动的条件§2-3机构具有确定运动的条件问题：取运动链中某个构件为机架，其余构件在什么条件下才具有确定运动？给定一个独立运动参数：其余构件有确定位置。

四杆机构五杆机构给定一个独立运动参数：机构没有确定运动。

给定两个独立运动参数：机构有确定运动。

机构具有确定运动时所必须给定的独立运动参数的数目称为机构的自由度。

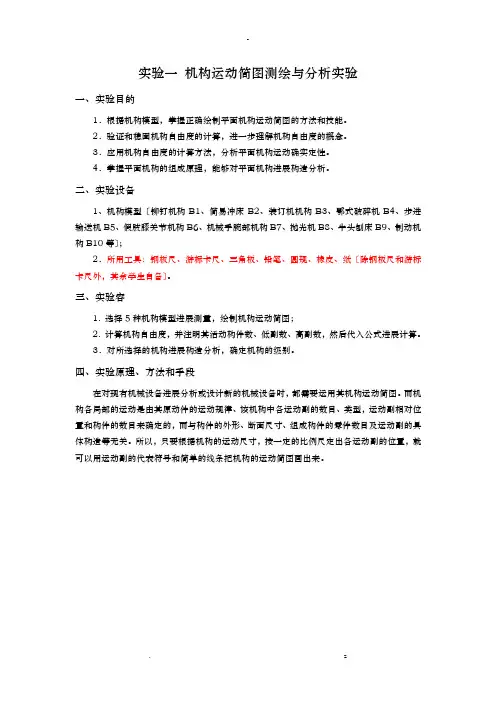

实验一机构运动简图测绘与分析实验一、实验目的1．根据机构模型，掌握正确绘制平面机构运动简图的方法和技能。

2．验证和稳固机构自由度的计算，进一步理解机构自由度的概念。

3．应用机构自由度的计算方法，分析平面机构运动确实定性。

4．掌握平面机构的组成原理，能够对平面机构进展构造分析。

二、实验设备1、机构模型〔铆钉机构B1、简易冲床B2、装订机机构B3、鄂式破碎机B4、步进输送机B5、假肢膝关节机构B6、机械手腕部机构B7、抛光机B8、牛头刨床B9、制动机构B10等〕；2．所用工具：钢板尺、游标卡尺、三角板、铅笔、圆规、橡皮、纸〔除钢板尺和游标卡尺外，其余学生自备〕。

三、实验容1. 选择5种机构模型进展测量，绘制机构运动简图；2. 计算机构自由度，并注明其活动构件数、低副数、高副数，然后代入公式进展计算。

3．对所选择的机构进展构造分析，确定机构的级别。

四、实验原理、方法和手段在对现有机械设备进展分析或设计新的机械设备时，都需要运用其机构运动简图。

而机构各局部的运动是由其原动件的运动规律、该机构中各运动副的数目、类型，运动副相对位置和构件的数目来确定的，而与构件的外形、断面尺寸、组成构件的零件数目及运动副的具体构造等无关。

所以，只要根据机构的运动尺寸，按一定的比例尺定出各运动副的位置，就可以用运动副的代表符号和简单的线条把机构的运动简图画出来。

常用符号见下表：1、机构运动简图的概念抛开构件的复杂外形和运动副的具体构造，利用简单的线条和规定的符号来代表每一个构件和运动副，并按一定的比例将机构的运动特征表达出来的简单图形称为机构运动简图。

机构运动简图与原机构具有完全一样的运动特性，因而可以根据该图对机构进展运动分析和动力分析。

2、测绘方法〔1〕分析运动情况。

绘制机构运动简图时，首先要把该机器或模型的实际构造和运动情况搞清楚。

为此，先应确定出原动件和从动件，再使被测机器或模型缓慢运动，然后按照运动的传递路线，把原动件和从动件之间的各构件的运动情况观察清楚，尤其应注意有微小运动的构件，分清各构件间的接触情况及相对运动的性质，从而确定组成机构的运动构件数目、联接次序和运动副数目、种类等。

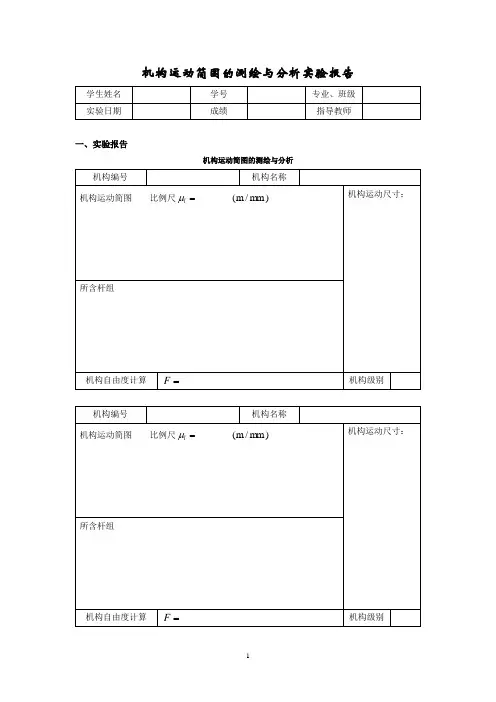

机构运动简图的测绘与分析实验报告
一、实验报告
机构运动简图的测绘与分析
二、思考题
1．通过本实验，阐述机构运动简图的内涵。

机构运动简图应准确反映实际机构中的哪些项目？
2．绘制机构运动简图时，原动件的位置为什么可以任意选择？会不会影响简图的正确性？
3．机构自由度的计算对测绘机构运动简图有何帮助？机构具有确定运动的条件是什
么？
4．对所测绘的机构能否改进和创意新的机构运动简图？
5．在计算平面机构自由度时应注意哪些事项？
6．机构运动简图与机构示意图的区别？
7．绘制机构运动简图时，选择构件的不同瞬时位置，会不会影响运动简图的正确性？
三、实验心得和建议。

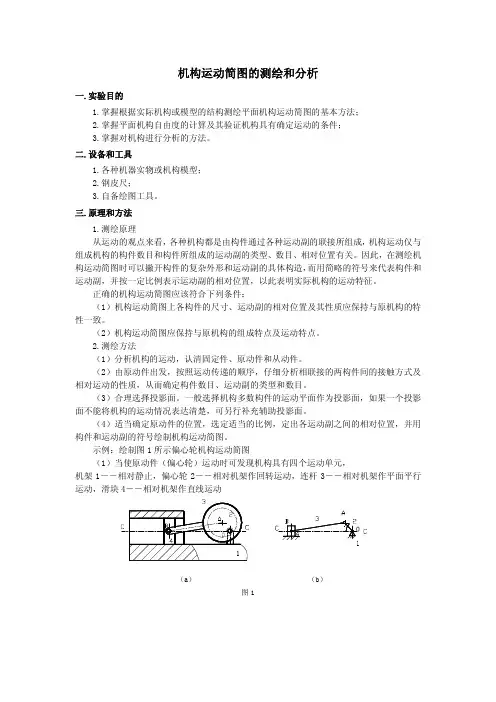

机构运动简图的测绘及分析实验一、实验目的1、熟悉机构运动简图的绘制方法，掌握从实际机构中测绘机构运动简图的技能；2、巩固机构结构分析原理及自由度计算方法；3、加深理解平面四杆机构的演化过程及验证曲柄存在条件。

二、实验设备及工具1、测绘用各种机构实物模型；2、测量用尺、分规、铅笔及草稿纸。

三、实验原理1、机构运动简图的常用符号如图1至图4所示（详见《机械制图》GB4460—84“机构运动简图符号”）。

（1）转动副，如图1所示。

（a）全为活动构件时（b）构件1为机架时图1 转动副（2）移动副，如图2所示。

（a）全为活动构件时（b）构件1为机架时图2 移动副（3）高副，如图3所示。

（a）全为活动构件时（b）构件1为机架时图3 高副（4）构件图例，如图4所示（a）具有两个运动副元素时（b）具有三个运动副元素时（c）具有四个运动副元素时图4 构件图例2、实验原理机构各部分的运动，是由其原动件的运动规律、该机构中各运动副的类型（高副、低副，转动副、移动副等）和机构的运动尺寸来决定的，而与构件的外形、断面尺寸、组成构件的零件数目及固联方式等无关。

所以，只要根据机构的运动尺寸，按一定的比例尺定出各运动副的位置，就可以用运动副的代表符号和简单的线条把机构的运动简图作出来。

正确的机构运动简图中各构件的尺寸、运动副的类型和相对位置以及机构组成形式应与原机构保持一致，从而保证机构运动简图与原机构具有完全相同的运动特性，以便根据该图对机构进行运动及动力分析。

所谓机构运动简图就是从运动的观点出发，用规定的符号和简单的线条按一定的尺寸比例来表示实际机构的组成及各构件间相对运动关系。

3、绘制机构运动简图的方法及步骤（1）分析机构的实际构造和运动情况任选原动件并缓慢转动，根据各构件之间有无相对运动，分清机构是由哪些构件组成的；按照机构运动的传递顺序，仔细观察各构件之间相对运动的性质，从而确定运动副的类型和数目。

（2）合理选择投影面和原动件位置，作机构示意图选择恰当的投影面，一般选择与大多数构件的运动平面相平行的平面为视图平面；合理选择原动件的一个位置，以便简单清楚地将机构的运动情况正确地表达出来。

机构运动简图测绘实验报告机构运动简图测绘实验报告一、引言在机械工程领域中，机构运动是一项重要的研究内容。

机构运动简图测绘实验旨在通过实际操作和测量，对机构运动进行详细分析和研究。

本报告将介绍我们小组进行的机构运动简图测绘实验的过程、结果和分析。

二、实验目的本实验的主要目的是通过实际操作和测量，掌握机构运动简图的绘制方法，深入理解机构运动的特点和规律。

通过实验，我们将学习如何分析机构的运动学性质，包括角速度、角加速度和运动轨迹等。

三、实验装置和方法实验中我们使用了一台具有多个旋转和平动部件的机构装置。

我们首先观察并记录了机构各个部件的形状、尺寸和连接方式。

然后，我们按照实验要求，选择了几个特定的位置，并使用测量工具（如卡尺、角度尺等）进行了测量。

在测量过程中，我们需要注意保持测量工具的准确性和稳定性。

我们还使用了数学方法和计算机辅助分析软件，对测量数据进行处理和分析。

四、实验结果和分析通过实验，我们得到了机构运动的简图，并进行了详细的测量和分析。

我们发现，机构运动的特点和规律与机构的结构和参数密切相关。

首先，我们测量了机构各个部件的尺寸和位置，并绘制了机构运动的简图。

通过简图，我们可以清晰地看到机构各个部件之间的连接方式和运动方式。

我们还测量了机构运动的周期、速度和加速度等参数，并计算了相关的运动学性质。

其次，我们对机构运动的特点和规律进行了分析。

我们发现，机构运动的周期和速度与机构的结构和参数有密切关系。

例如，当机构中的某个部件长度增加时，机构的周期和速度也会相应增加。

我们还发现，机构运动的加速度与机构的连接方式和运动轨迹有关。

不同的连接方式和运动轨迹会导致不同的加速度曲线。

最后，我们使用计算机辅助分析软件，对机构运动进行了模拟和仿真。

通过模拟和仿真，我们可以更直观地观察和分析机构的运动特点和规律。

我们还比较了实验结果和模拟结果，发现它们基本吻合，验证了我们的实验方法和分析结果的准确性。

五、结论通过机构运动简图测绘实验，我们深入理解了机构运动的特点和规律。
