机电一体化概念题整理归纳

第一章绪论●机电一体化是指机械装置和电子设备适当地组合起来，构成机械产品或机电一体与机信一体的新趋势。

●机电一体化是把机械学和电子学有机地结合起来，提供更加优越技术的一种技术。

●机电一体化乃是在机械的主功能、动力功能、信息功能和控制功能上引进微电子技术，并将机械装置与电子装置用相关软件有机结合而构成系统的总称。

机电一体化的目的是使产品具有多功能、高效率、高智能、高可靠性，同时又能节省材料、省能源，使产品向轻、薄、细、小、巧的方向发展，以不断满足人们生活的多样化要求和生产的省力化，自动化需求。

机电一体化基本结构要素：1．机械本体包括机身、框架机械联接等在内的产品支持结构属于基础部分，实现产品的构造功能。

2．动力源向系统提供能量，并将输入的能量转换成需要的形式，实现动力功能。

3．检测与传感装置包括各种传感器及其信号检测路，用于对产品运行时的内部状态和外部环境进行检测，提供运行控制所需的各种信息，实现计测功能。

4．控制与信息处理装置主要是指由计算机及其相应硬、软件所构成的控制系统。

5．执行机构包括机械传动与操作机构，在控制信息作用下完成要求的动作，实现产品的主功能。

是机电一体化产品中最重要的组成要素之一。

机电一体化产品可划分为功能附加型、功能替代型和机电融合型三类。

1．功能附加型产品：主要特征是在原有机械产品基础上，采用微电子技术，使产品功能增加和增强，性能得到适当的提高。

经济型数控机床、电子秤、数显量具、全自动洗衣机等都属于这一类机电一体化产品。

2．功能替代型产品：主要特征是采用电子技术及装置取代原产品中的机械控制功能、信息处理功能或主功能，使产品结构简化，性能提高。

柔性增加，如电子缝纫机、自动照相机等用微电于装置取代了原来复杂的机械控制机构；线切割加工机床、激光手术器等则用因微电子技术的应用而产生的新功能，取代了原来机械的主功能。

3．机电融合型产品：主要特征是根据产品的功能和性能要求及技术规范，采用专门设计的或具有特定用途的集成电路来实现产品中的控制和信息处理等功能，因而使产品结构更加紧凑、设计更灵活、成本进一步降低。

机电一体化专业知识题库（277题）（注*的不适于中、初级职称）1、什么是机电一体化？机电一体化技术是由机械技术、计算机技术、信息处理技术、自动控制技术、检测技术、电力电子技术、接口技术及系统总体技术等群体技术，有机融合而成的一种综合性技术。

2、什么是机械设计技术？机械设计技术是机电一体化的基础。

机电一体化产品中的主功能和构造功能，往往是以机械技术为主实现的。

3、什么是计算机与信息处理技术？信息处理技术包括信息的输入、识别、变换、运算、存储和输出技术，它们大都倚靠计算机来进行，因此，计算机技术和信息处理技术是密且相关的。

计算机技术包括计算机硬件技术和软件技术、网络通信技术、数据库技术等。

机电一体化系统中主要用工业控制机（包括PLC，单片机等）进行信息处理。

机电一体化产品中，计算机和信息处理装置指挥整个产品的运行。

4、什么是自动控制技术？自动控制技术就是通过控制器使被控对象或过程自动地按照预定规律运行。

自动控制技术的范围很广，包括自动控制理论、控制系统设计、系统仿真、现场调试、可靠运行等从理论到实践的整个过程。

机电一体化系统中5、什么是传感与检测技术？以决67将系统总体分解成相互有机联系的若干功能单然后再把功能和技术方案组合成总体设计方系统总体设计技术包含内容很多，其中接口技术是重要内容之一。

接口技术将机电一体化产品的各个部分有机连成一体。

8、什么是温度传感器？分为几类？温度传感器是一种将温度变化转换为电学量变化的装置，用于测量温度和热量，也叫做热电式传感器。

一般分为两大类：接触式和非接触式。

9、什么是光栅？常见的光栅有几种？光栅是一种高精度的直线位移传感器，光栅是通过在玻璃或金属基体上均匀刻划很多等节距的线纹而制成的。

常见的光栅种类有透射光栅、反射光栅和定向光栅。

10、什么是电阻应变计？电阻式应变计是根据应变——电阻效应，将被测件的应变量转换成电阻变化量的敏感元件，除直接作为应力、应变测量传感器外，还可以与弹性元件组合构成力、压力、称重、位移、扭矩、振动、加速度等多种专用式传感器。

机电一体化系统设计主观题复习提纲一、填空题1.系统论、、是机电一体化技术的理论基础，是机电一体化技术的方法论。

2.机电一体化的概念已不再局限于某一具体产品的范围，而是扩大到和被控制系统相结合的产品制造和过程控制的大系统，如柔性制造系统、计算机集成制造系统及各种工业过程控制系统。

3.根据不同的使用目的，要求机电一体化系统能对输入的物质、(即工业三大要素)进行某种处理。

4.机电一体化产品不仅是人的手与肢体的延伸，还是人的与的延伸，具有“智能化”的特征是机电一体化与机械电气化在功能上的本质差别。

5.要从、6.要从伺服控制系统稳、、的要求认识机电一体化共性关键技术。

7.构成机电一体化系统的要素或子系统之间必须能顺利地进行物质、能量和信息的传递8.丝杠螺母机构四种基本传动形式包括：螺母固定、丝杆转动并移动，丝杆固定、螺母转动并移动，丝杆转动、螺母移动和螺母转动、丝杆移动9.10.机电一体化系统对机械系统要求是较高的定位精度和良好的动态响应特性11.传感器按其能量传递方式可分为（能量转换型（或发电型传感器））和（能量控制型（或参量型传感器））两种。

12.13.信号不随时间变化而变化或变化很缓慢，而后者所表现的信号随时间的变化而变化。

14.15.16.根据对滑尺绕组供电方式的不同以及对输出信号的检测方式不同，感应同步器分为（鉴相型测量）和（鉴幅型测量）。

17.描述二阶传感器系统动态特性的微分方程中包括的系统参数为静态灵敏度、（固有频率）和（阻尼比）。

1.四、简答题1、机电一体化产品与传统机电产品的主要区别有哪些？参考答案：（1）机电一体化产品功能的实现是所有功能单元共同作用的结果，而传统机电设备中机械与电子系统相对独立，可以分别工作。

（2）机电一体化产品可以用最简单的机械结构来实现高精度的复杂运动，而传统的机电产品必须用十分复杂的机械才能实现，有的甚至根本无法实现。

（3）机电一体化产品具有“柔性”，而传统的机电产品往往是“刚性”的。

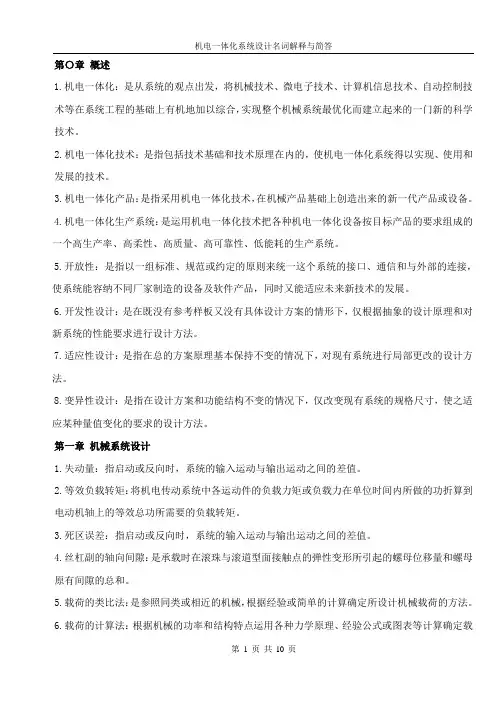

第〇章概述1.机电一体化：是从系统的观点出发，将机械技术、微电子技术、计算机信息技术、自动控制技术等在系统工程的基础上有机地加以综合，实现整个机械系统最优化而建立起来的一门新的科学技术。

2.机电一体化技术：是指包括技术基础和技术原理在内的，使机电一体化系统得以实现、使用和发展的技术。

3.机电一体化产品：是指采用机电一体化技术，在机械产品基础上创造出来的新一代产品或设备。

4.机电一体化生产系统：是运用机电一体化技术把各种机电一体化设备按目标产品的要求组成的一个高生产率、高柔性、高质量、高可靠性、低能耗的生产系统。

5.开放性：是指以一组标准、规范或约定的原则来统一这个系统的接口、通信和与外部的连接，使系统能容纳不同厂家制造的设备及软件产品，同时又能适应未来新技术的发展。

6.开发性设计：是在既没有参考样板又没有具体设计方案的情形下，仅根据抽象的设计原理和对新系统的性能要求进行设计方法。

7.适应性设计：是指在总的方案原理基本保持不变的情况下，对现有系统进行局部更改的设计方法。

8.变异性设计：是指在设计方案和功能结构不变的情况下，仅改变现有系统的规格尺寸，使之适应某种量值变化的要求的设计方法。

第一章机械系统设计1.失动量：指启动或反向时，系统的输入运动与输出运动之间的差值。

2.等效负载转矩：将机电传动系统中各运动件的负载力矩或负载力在单位时间内所做的功折算到电动机轴上的等效总功所需要的负载转矩。

3.死区误差：指启动或反向时，系统的输入运动与输出运动之间的差值。

4.丝杠副的轴向间隙：是承载时在滚珠与滚道型面接触点的弹性变形所引起的螺母位移量和螺母原有间隙的总和。

5.载荷的类比法：是参照同类或相近的机械，根据经验或简单的计算确定所设计机械载荷的方法。

6.载荷的计算法：根据机械的功率和结构特点运用各种力学原理、经验公式或图表等计算确定载荷的方法。

7.等效负载转动惯量：是将机电传动系统中各运动件的转动惯量按动能折算到电动机轴上的等效转动惯量。

《机电一体化系统设计》一、名词解释1、采样：将连续时间信号转变为脉冲数字信号的过程。

2、导轨导向精度：动导轨按给定方向作直线运动的准确程度。

3、执行元件：将控制信号转换成机械运动和机械能量的转换元件。

4、可靠性：系统(产品)在规定条件下和规定时间内，完成规定功能的能力。

5、机电融合法：将各组成要素有机融合为一体而构成专用或通用的功能部件(子系统)，其要素之间机电参数的有机匹配比较充分。

6、机电一体化：在机械的主功能、动力功能、信息功能、控制功能基础上引入微电子技术，并将机械装置与电子装置用相关软件有机地结合所构成系统的总称。

7、反馈：通过适当的检测传感装置将输出量的全部或一部分返回到输入端，使之与输入量进行比较，用其偏差对系统进行控制，反馈控制的目标是使该偏差为零。

8、伺服系统：又称随动系统，是用来精确地跟随或复现某个过程的反馈控制系统，使物体的位置、方位、状态等输出被控量能够跟随输入目标(或给定值)的任意变化的自动控制系统。

9、微机控制系统：是将微型计算机作为机电一体化产品的控制器，结合微型计算机的工作原理、接口电路(数字和模拟)的设计、相应的控制硬件和软件，以及它们之间的匹配，实现对控制对象的有效控制。

10、适应性设计：是在总的设计方案、原理基本保持不变的情况下，对现有产品进行局部更改，或用微电子技术代替原有的机械结构或为了进行微电子控制对机械结构进行局部适应性设计，以使产品在性能和质量上增加某些附加价值。

11、PLC：采用微型计算机的基本结构和工作原理，融合继电接触器控制的概念构成的一种控制器，使用可编程存储器存储用户设计的应用程序指令，由指令实现逻辑运算、顺序操作、定时、计数、算术运算和I/O接口通讯来控制机电一体化系统(产品)。

二、填空题1、机电一体化系统由机械系统、信息处理系统、动力系统、(传感检测系统、和执行元件系统)五个子系统工组成。

2、常用的机电一体化系统必须具备的三大目的功能是变换(加工、处理)功能；传递(移动、输送)功能、储存(保持、积蓄、记录)功能。

机电一体化复习题库（含答案）一 名词解释1 机电一体化技术综合应用了机械技术、微电子技术、信息处理技术、自动控制技术、检测技术、电力电子技术、接口技术及系统总体技术等群体技术，以系统为出发点的最佳功能价值的系统工程技术。

2 伺服控制系统是一种能够跟踪输入的指令信号进行动作，从而获得精确的位置、速度及动力输出的自动控制系统。

3 闭环控制系统是指具有反馈的控制系统。

4 逆变器是将直流电变成交流电的电路。

5 SPWM 是指脉冲的宽度按正弦规律变化而和正弦波等效的PWM 波形。

6 它是把组成微机的CPU 、存储器I/O 接口电路、定时器/计数器等制作在一块集成芯片上构成一个完整的计算机。

7 I/O 接口电路也简称接口电路。

它是主机和外围设备之间交换信息的连接部件（电路）。

它在主机和外围设备之间的信息交换中起着桥梁和纽带作用。

8 I/O 通道也称为过程通道。

它是计算机和控制对象之间信息传送和变换的连接通道。

9 串行通信是数据按位进行传送的。

在传输过程中，每一位数据都占据一个固定的时间长度，一位一位的串行传送和接收。

串行通信又分为全双工方式和半双工方式、同步方式和异步方式。

10 硬件在外设与内存间直接进行数据交换（DMA ）而不通过CPU五、简答题1. 光电式转速传感器是一种角位移传感器，由装在被测轴(或与被测轴相连接的输入轴)上的带缝隙圆盘、光源、光电器件和指示缝隙盘组成。

光源发生的光通过缝隙圆盘和指示缝隙照射到光电器件上。

当缝隙圆盘随被测轴转动时，由于圆盘上的缝隙间距与指示缝隙的间距相同，因此圆盘每转一周，光电器件输出与圆盘缝隙数相等的电脉冲，根据测量单位时间内的脉冲数N ，则可测出转速为Zt Nn 60 式中 Z ——圆盘上的缝隙数；n ——转速(r ／min)；t ——测量时间(s)。

2. 可编程控制器有两种基本的工作状态，即运行（RUN）和停止（STOP）状态。

不管是在哪种状态，PLC都是反复不断地重复进行，直至PLC停机。

机电一体化知识点考点总结机电一体化是指将机械、电子、控制等多学科的知识整合在一起，形成一个综合性、复合型的技术体系，实现各种设备与系统之间的高效互动。

在工程技术领域中，机电一体化已经成为了日益重要的发展趋势，其所涉及的知识点非常广泛。

在机电一体化的学习和工作中，掌握相关的知识点是非常重要的，因此对相关知识点进行总结和考点的整理具有重要的指导意义。

一、机电一体化的基本概念和原理1. 机电一体化的定义和发展历程机电一体化是指在工程技术领域中，将机械、电子、控制等多学科的知识有机地整合在一起，形成一个综合性、复合型的技术体系。

机电一体化的概念最早起源于20世纪60年代，随着科学技术的发展，尤其是计算机和信息技术的广泛应用，机电一体化逐渐成为了工程技术领域的一个重要发展方向。

2. 机电一体化的基本原理机电一体化的基本原理是在整合机械、电子、控制等多学科知识的基础上，通过技术手段实现各种设备和系统之间的高效互动。

通过整合和优化不同领域的技术资源，实现多种技术手段的协同作用，使得产品的性能和功能得到提升，从而满足不同应用场合的需求。

机电一体化的基本原理是通过技术手段实现机械和电气控制系统的高效互动，提高系统整体的性能和效率。

二、机电一体化的关键技术与应用1. 传感器技术传感器技术是机电一体化中的重要技术，它是通过感知外部环境的信息，并将其转换成电信号的设备。

传感器技术在机电一体化系统中起着至关重要的作用，它可以实现对环境参数的感知和监测，为后续的控制和决策提供准确的数据支持。

在机电一体化的应用中，传感器技术在自动化控制、工业生产、智能建筑和环境监测等方面均有广泛的应用。

2. 控制系统技术控制系统技术是机电一体化中的核心技术，它主要包括了控制算法、控制器硬件、以及控制器软件等方面的内容。

控制系统技术的发展与进步直接影响着机电一体化系统的性能和稳定性。

在机电一体化应用中，控制系统技术可以实现对各种设备和系统的精确控制，例如工业机器人、自动化生产线、智能交通系统等。

机电一体化考试知识点总结一、机电一体化基础知识1. 机电一体化的概念和发展历程机电一体化是指在产品或系统的设计、制造、使用和维护过程中，完全将机械、电子、传感器、控制技术和信息技术无缝集成为一个整体。

机电一体化技术是近年来在制造业中迅速发展起来的一种先进生产技术，它结合了机械、电子、信息技术等多种技术，以实现生产过程的全面自动化和智能化。

机电一体化的发展历程可以追溯到20世纪60年代，在那个时候，自动化生产线一度兴起，为生产过程带来了很大的改善。

随着信息技术和电子技术的不断发展，机电一体化技术逐渐成为制造业的主流技术，被广泛应用于汽车制造、电子设备制造、航空航天等领域。

2. 机电一体化的特点机电一体化技术的特点主要包括：集成性、智能化、基于网络、高精度、高速度、高可靠性等。

机电一体化技术通过将机械、电子、信息技术有机结合，实现了产品生产的智能化、自动化和网络化，能够大大提高生产效率和产品质量。

3. 机电一体化的应用领域机电一体化技术被广泛应用于工业机械、汽车制造、工程机械、电子设备制造、医疗器械、航空航天、高速铁路等领域。

在这些领域，机电一体化技术可以实现设备的智能化控制、自动化生产、信息化管理等，为企业提供了更高效的生产方式。

4. 机电一体化技术的发展趋势随着信息技术和电子技术的快速发展，机电一体化技术也在不断地向智能化、网络化、高可靠性、低能耗等方向发展。

未来，机电一体化技术将更加普及，带来更多的应用和创新。

二、传感器技术1. 传感器的基本概念和分类传感器是一种可以感知和采集物理量或化学量的变化并将其转换为可用电信号的设备。

按照测量物理量分类，传感器可分为：力传感器、位移传感器、速度传感器、加速度传感器、压力传感器、温度传感器、湿度传感器、光电传感器等。

2. 传感器的工作原理传感器的工作原理主要取决于其测量物理量的不同。

常见的传感器工作原理有：电压、电流、电阻、电容、电磁感应等。

3. 传感器的特性和性能指标传感器的特性和性能指标包括：静态特性（灵敏度、线性度、分辨率、稳定性）、动态特性（响应时间、过载能力、动态误差）以及环境适应能力（温度、湿度、抗干扰能力）等。

目录机电一体化复习题 (2)机电一体化复习题参考答案 (6)机电一体化技术试题 (11)答案及评分标准 (14)机电一体化复习题 (18)一、名词解释 (18)二、填空题 (19)三、简答题 (20)四、选择题;无答案 (23)五、应用题 (24)机电一体化技术试卷一 (27)机电一体化技术试卷一答案 (29)机电一体化技术试卷二 (31)机电一体化技术试卷二答案 (34)机电一体化技术试卷三 (37)机电一体化技术试卷三答案 (39)机电一体化技术试卷四 (42)机电一体化技术试卷四答案 (44)机电一体化技术试卷五 (47)机电一体化技术试卷五答案 (48)机电一体化系统设计试题 (52)一、填空题每空1分,共20分 (52)二、简答题每题5分,共30分 (53)三、计算题共20分将本题答案写在答题纸上 (53)四、综合分析题共30分 (54)机电一体化系统设计试题答案 (54)一、填空题每空1分,共20分 (54)二、简答每题5分,共30分 (55)三、计算题共20分 (55)四、综合分析题30分 (55)机电一体化复习题一、名词解释1机电一体化 2伺服控制 3闭环控制系统 4逆变器 5 SPWM 6单片机 7 I/O 接口8 I/O通道 9 串行通信 10直接存储器存取DMA二、判断题：1 在计算机接口技术中I/O通道就是I/O接口; ×2 滚珠丝杆不能自锁; √3 无论采用何种控制方案,系统的控制精度总是高于检测装置的精度; ×4 异步通信是以字符为传输信息单位; √5 同步通信常用于并行通信; ×6 无条件I/O方式常用于中断控制中; ×7从影响螺旋传动的因素看,判断下述观点的正确或错误1影响传动精度的主要是螺距误差、中径误差、牙型半角误差√2螺杆轴向窜动误差是影响传动精度的因素√3螺杆轴线方向与移动件的运动方向不平行而形成的误差是影响传动精度的因素√4温度误差是影响传动精度的因素√三、单项选择题1. 步进电动机,又称电脉冲马达,是通过 B 决定转角位移的一种伺服电动机;A 脉冲的宽度B 脉冲的数量C 脉冲的相位D 脉冲的占空比2. 对于交流感应电动机,其转差率s的范围为B;A.1<s<2B.0<s 1C.-1<s<1D.-1<s<03.PWM指的是C;A.机器人B.计算机集成系统C.脉宽调制D.可编程控制器4. PD称为 B 控制算法;A.比例B.比例微分C.比例积分D.比例积分微分5.在数控系统中,复杂连续轨迹通常采用 A 方法实现;A.插补B.切割C.画线D.自动四、填空题1. 在计算机和外部交换信息中,按数据传输方式可分为：串行通信和并行通信;2. 微机控制系统中的输入与输出通道一般包括模拟量输入通道模拟量输出通道、数字量输入通道数字量输出通道四种通道;3. 在伺服系统中,在满足系统工作要求的情况下,首先应保证系统的稳定性和精度并尽量高伺服系统的响应速度;4. 一般来说,伺服系统的执行元件主要分为电磁式液压式气压式和其它等四大类型;5. 在SPWM变频调速系统中,通常载波是等腰三角波 , 而调制波是正弦波6.异步交流电动机变频调速：a)基频额定频率以下的恒磁通变频调速,属于恒转矩调速方式;b)基频额定频率以上的弱磁通变频调速,属于恒功率调速方式;7. 开环步进电动机控制系统,主要由. 环形分配器功率驱动器步进电机等组成;8. 实现步进电动机通电环形分配的三种常用方法是：1计算机软件2 硬件分配,3专用环形分配器9. 根据计算机在控制中的应用方式,把计算机控制系统分为四类：1操作指导控制系统2直接控制系统3监督计算机控制系统4分级计算机控制系统10．应用于工业控制的计算机主要有：1单片机 2PLC,3总线工控机等类型;11.干扰传播途径有二种方式,其中传导耦合方式：干扰信号能量以电压或电流的形式,通过金属导体传递;12. 抑制电磁干扰的常用方法有屏蔽、隔离滤波接地合理布局和软件抗干扰技术;13. 电场屏蔽----通常用铜、铝等导电性能良好的金属材料作屏蔽体,并应保持良好接地;14．根据频率特性解释下列滤波器的作用：1低通滤波器：只让低频成分通过,而高于截止频率成分受到抑制、衰减,不让通过;2带通滤波器：只让某一频带内的成分通过,而低于上截止频率成分和高于_下截止频率成分的成分抑制,不让通过;五、简答题1. 试简述光电式转速传感器的测量原理;2. 试述可编程控制器的工作原理;3. 在模拟输入通道中,采样/保持器有什么作用是否模拟输入通道中必须采用采样/保持器为什么4. 柔性制造系统的主要特点有哪些5 步进电动机是什么电机它的驱动电路的功能是什么6. 伺服控制系统一般包括哪几个部分每部分能实现何种功能六、解答题每小题5分,共40分1．简述一个典型的机电一体化系统的基本组成要素;2．直齿圆柱齿轮传动机构中消除齿侧隙的常用方法3．简述机电一体化对机械系统的基本要求及机械系统的组成;4. 简述在微机控制系统中I/O控制方式及I/O接口的编址方式;5．简述伺服系统的结构组成;6．DAC0832有哪三种输入工作方式有哪二种输出工作方式7. 有一脉冲电源,通过环形分配器将脉冲分配给五相十拍通电的步进电机定子励磁绕组,测得步进电机的转速为100r/min,已知转子有24个齿,求：1步进电机的步距角； 2脉冲电源的频率;8. 测量某加热炉温度范围为100~1124℃,线性温度变送器输出0~5V,用ADC0809转换器输入到微机控制系统中,试求测量该温度环境的分辨率和精度;七、计算题1. 某光栅传感器,刻线数为100线/mm,设细分时测得莫尔条纹数为400,试计算光栅位移是多少毫米若经四倍细分后,记数脉冲仍为400,则光栅此时的位移是多少测量分辨率是多少2. 若12位A/D转换器的参考电压是± 2 .5V,试求出其采样量化单位q ;若输入信号为1V,问转换后的输出数据值是多少;八、综合应用题每小题15分,共30分1.分析下图调整齿侧间隙的原理1、4－锥齿轮2、3－键5－压簧 6－螺母 7－轴2、周向弹簧调整法2. 分析下图差动螺旋传动原理设螺杆3左、右两段螺纹的旋向相同,且导程分别为Ph1和Ph2;2为可动螺母机电一体化复习题参考答案一名词解释1 机电一体化技术综合应用了机械技术、微电子技术、信息处理技术、自动控制技术、检测技术、电力电子技术、接口技术及系统总体技术等群体技术,以系统为出发点的最佳功能价值的系统工程技术;2 伺服控制系统是一种能够跟踪输入的指令信号进行动作,从而获得精确的位置、速度及动力输出的自动控制系统;3 闭环控制系统是指具有反馈的控制系统;4 逆变器是将直流电变成交流电的电路;5 SPWM是指脉冲的宽度按正弦规律变化而和正弦波等效的PWM波形;6 它是把组成微机的CPU、存储器I/O接口电路、定时器/计数器等制作在一块集成芯片上构成一个完整的计算机;7 I/O接口电路也简称接口电路;它是主机和外围设备之间交换信息的连接部件电路;它在主机和外围设备之间的信息交换中起着桥梁和纽带作用;8 I/O通道也称为过程通道;它是计算机和控制对象之间信息传送和变换的连接通道;9 串行通信是数据按位进行传送的;在传输过程中,每一位数据都占据一个固定的时间长度,一位一位的串行传送和接收;串行通信又分为全双工方式和半双工方式、同步方式和异步方式;10 硬件在外设与内存间直接进行数据交换DMA而不通过CPU五、简答题1. 光电式转速传感器是一种角位移传感器,由装在被测轴或与被测轴相连接的输入轴上的带缝隙圆盘、光源、光电器件和指示缝隙盘组成;光源发生的光通过缝隙圆盘和指示缝隙照射到光电器件上;当缝隙圆盘随被测轴转动时,由于圆盘上的缝隙间距与指示缝隙的间距相同,因此圆盘每转一周,光电器件输出与圆盘缝隙数相等的电脉冲,根据测量单位时间内的脉冲数N,则可测出转速为Zt Nn 60 式中 Z ——圆盘上的缝隙数；n ——转速r ／min ；t ——测量时间s;2. 可编程控制器有两种基本的工作状态,即运行RUN 和停止STOP 状态;不管是在哪种状态,PLC 都是反复不断地重复进行,直至PLC 停机;在每次循环中,若处于运行RUN 状态,可编程控制器完成5个阶断,如图所示;若处于停止STOP 状态,PLC 也要循环进行内部处理和通信服务;3. 由于任何一种A/D 转换器都需要有一定时间来完成量化及编码操作,因此,在转换过程中,模拟量不能发生变化,否则,将直接影响转换精度;采样/保持器SamPLE/Hold 就是使在A/D 转换时,保证输入A/D 转换器的模拟量不发生变化; 模拟输入通道中不一定非得采用采样保持器;当输入的模拟量信号变化缓慢时,也可省去采样/保持器;4. 1柔性高,适应多品种中小批量生产；2系统内的机床工艺能力上是相互补充和相互替代的；3可混流加工不同的零件；4系统局部调整或维修不中断整个系统的运作；5多层计算机控制,可以和上层计算机联网；6可进行三班无人干预生产;5. 步进电动机又称电脉冲马达,是通过脉冲数量决定转角位移的一种伺服电动机,成本较低,易于采用计算机控制,且比直流\交流电动机组成的开环控制系统精度高,因而被广泛应用于开环控制的伺服系统中;步进电动机驱动电路实际上是一个功率开关电路,为使步进电动机能输出足够的转矩以驱动负载工作,提供的足够功率的控制信号;6. 伺服控制系统一般包括控制器、被控对象、执行环节、检测环节、比较环节等个五部分;比较环节是将输入的指令信号与系统的反馈信号进行比较,以获得输出与输入间的偏差信号,通常由专门的电路或计算机来实现；控制器通常是计算机或PID控制电路；其主要任务是对比较元件输出的偏差信号进行变换处理,以控制执行元件按要求动作；执行元件按控制信号的要求,将输入的各种形式的能量转化成机械能,驱动被控对象工作,机电一体化系统中的执行元件一般指各种电机或液压、气动伺服机构等;被控对象是指被控制的机构或装置,是直接完成系统目的的主体,一般包括传动系统、执行装置和负载；检测环节指能够对输出进行测量,并转换成比较环节所需要的量纲的装置,一般包括传感器和转换电路;六、解答题每小题5分,共40分1． 1机械本体2动力与驱动；3传感测试部分；4执行机构5控制及信息处理单元2．1、偏心轴套调整法 2、双片薄齿轮错齿调整法3．对机械系统的基本要求：高精度；快速响应；良好的稳定性;机械系统的组成：传动机构；导向机构；执行机构;4. 程序控制方式、中断控制方式、直接存储器存取方式;独立编址；与储存器统一编址;5． 1 比较环节；2 控制器；3 执行环节；4 被控对象；5 检测环节;6．输入工作方式：1直通方式 2单缓冲方式3双缓冲方式输出工作方式：1单极性输出 2双极性输出7. 1 K=2; M=5, Z=24; α=360/2524=1.5º2 f=400Hz8. 4 ℃ ; +2℃;七、计算题1 100：1=400：хx=4 mm四细分：400：1=400：хx=1mm分辨率：1÷400=2.5μm2 q=f max －f min /2i =5/212=0.00122n=3.5/0.00122=28692869化为二进制为101100110101八、综合应用题 每小题15分,共30分1. 在锥齿轮4的传动轴7上装有压簧5,其轴向力大小由螺母6调节;锥齿轮4在压簧5的作用下可轴向移动,从而消除了其与啮合的锥齿轮1之间的齿侧间隙;1、4－锥齿轮2、3－键5－压簧 6－螺母 7－轴2. 当螺杆转动ϕ角时,可动螺母2的移动距离为)(212h h P P l -=πϕ 1如果P h1与P h2相差很小,则 L 很小;因此差动螺旋常用于各种微动装置中;若螺杆3左、右两段螺纹的旋向相反,则当螺杆转动ϕ角时,可动螺母2的 移动距离为 )(212h h P P l +=πϕ2可见,此时差动螺旋变成快速移动螺旋,即螺母2相对螺母1快速趋近或离开;这种螺旋装置用于要求快速夹紧的夹具或锁紧装置中;机电一体化技术试题一、填空每空2分,共20分1.机电一体化产品按用途可以划分为和2．控制及信息处理单元一般由控制计算机、和组成;3．在小功率传动链中,为使总的折算惯量最小,各级传动比分配应遵守原则;4．典型的可编程控制器由编程器、微处理器、贮存器、和等部分构成;5．传感器的静态特性能数主要有、、迟滞和重复精度;二、简答题每题4分,共20分1．为什么采用机电一体化技术可以提高系统的精度2．机电一体化相关技术有哪些 3．转动惯量对传动系统有哪些影响4．简述机电一体化产品设计中,详细设计的主要内容; 5．简述A／D、D／A接口的功能;三、分析题20分1．已知数控机床控制系统如图所示,试说明图中的各个部分属于机电一体化系统巾的哪一个基本要素2．试分析图示传动系统中,齿轮减速器的传动误差对工作台输出精度的影响四、计算题24分1．如图所示电机驱动系统,已知工作台的质量为m=50kg负载力为F1＝1000N,最大加速度为10m／s2’,丝杠直径为d＝20mm,导程t＝4mm,齿轮减速比为i=5,总效率为ŋ=30％,忽略丝杠惯量的影响,试计算电机的驱动力矩;2．已知某工作台采用直流电机丝杠螺母机构驱动,已知工作台的行程L=250mm,丝杠导程t＝4mm,齿轮减速比为i=5,要求工作台位移的测量精度为o．005mm忽略齿轮和丝杠的传动误差;1试采用高速端测量方法,确定旋转编码器的每转脉冲数‘2若将传感器与丝杠的端部直接相连,n;=500脉冲／转的旋转编码器是否合用;五、综合题16分已知电机驱动的三自由度位置控制系统,单个自由度的驱动系统如图所示,确定整系统的控制方案、画出控制系统原理图;至少提出两个方案答案及评分标准供参考一、填空每空2分,共20分1.办公机电一体化产品产业机电一体化产品民用机电一体化产品2．控制软件硬件接口3．前小后大4．电源输入／输出接口5．灵敏度线性度二、简答题每题4分,共20分1．答：机电一体化技术使机械传动部分减少,因而使机械磨损,配合间隙及受力变形等所引起的误差大大减少,同时由于采用电子技术实现自动检测,控制,补偿和校正因各种干扰因素造成的误差,从而提高精度;2．答：机电一体化相关技术有：机械技术,计算机与信息处理技术,系统技术,白动控制技术,传感器测试技术和伺服驱动技术;3．答：转动惯量增大使机械负载增加,功率消耗大；使系统相应速度变慢,降低灵敏度；使系统固有频率下降,容易产生谐振;4．答：详细设计主要包括：系统总体设计；业务的分组；机械本体及工具设计；控制系统设计：程序设计；后备系统设计；完成详细设计书及制造图样；产品出厂及使用文件的设计;5．答：A／D接口的功能是将温度、压力等物理量经传感器变成的电压、电流等信号转换为数字量;D／A接口是将二进制数字量转换成电压信号;三、分析题20分1.10分解答：图中各部可分为：(1)控制及信息处理单元：键盘、计算机、显示；2测试传感部分：光电编码器、信号处理；3能源：电源；4驱动部分：功放、电机；5执行机构：联轴器、齿轮减速器、丝杠螺母机构、工作台2．10分解答：齿轮传动链位于电机之后,前向通道的闭环之外,其传动误差的低频分量和高频分量都不能通过闭环控制来消除,都会影响输出精度;四、计算题24分1．12分解： 1计算负载力 4分负载力由外负载力、惯性负载力两部分构成1高速端测量设传感器的每转脉冲数为,n,每个脉冲对应工作台的位移为满足题目要求;2低速端测量传感器直接与丝杠连接,与减速比无关可知”;＝500脉冲／转的编码器不合用;五、综合题16分解：可以使用工业PC机或者单片机完成系统的控制;具体可以有下三种方案：1工业PC机集中控制方案：用一台工业PC机对三个自由度实现集中控制,包括任务管理和三个自由度的伺服控制,系统原理图如下;2工业PC机、单片机分级控制方案：用一台工业PC机与三个单片机通信,对三个单片机实现管理,每个单片机负责一个自由度的伺服控制,控制系统原理图如下;3单片机、单片机分级控制方案：用一个单片机作为主单片机与三个从单片机通信,对三个从单片机实现管理,每个从单片机负责一个自由度的伺服控制,控制系统原理图如下;评分标准：正确回答出三种方案之中的任意两个即可得满分;机电一体化复习题一、名词解释1、机电一体化：机电一体化技术综合应用了机械技术、微电子技术、信息处理技术、自动控制技术、检测技术、电力电子技术、接口技术及系统总体技术等群体技术,实现多种技术功能复合的最佳功能价值的系统工程技术;2、柔性制造系统：柔性制造系统Flexible Manufacturing System是由两台或两台以上加工中心或数控机床组成,并在加工自动化的基础上实现物料流和信息流的自动化;3、传感器：传感器适机电一体化系统中不可缺少的组成部分,能把各种不同的非电量转换成电量,对系统运行中所需的自身和外界环境参数及状态进行检测,将其变成系统可识别的电信号,传递给控制单元;4、伺服电动机：伺服电动机又称控制电机,其起动停止、转速或转角随输入电压信号的大小及相位的改变而改变;输入的电压信号又称控制信号或控制电压,改变控制信号可以改变电动机的转速及转向,驱动工作机构完成所要求的各种动作;5、感应同步器: 感应同步器是一种应用电磁感应原理制造的高精度检测元件,有直线和圆盘式两种,分别用作检测直线位移和转角;6、人机接口：人机接口HMI是操作者与机电系统主要是控制微机之间进行信息交换的接口,主要完成输入和输出两方面的工作;7、PLC：可编程控制器Programmable Logical Controller简称PLC.是一种在继电器控制和计算机控制的基础上开发出来,并逐渐发展成为以微处理器为核心,把自动化技术、计算机技术、通信技术融为一体的新型工业自动控制装置,广泛应用在各种生产机械和生产过程的自动控制中;8、变频器：变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置,能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因素以及过流/过压/过载保护等功能;9、通信协议：通信协议是指通信双方就如何交换信息所建立的一些规定和过程,包括逻辑电平的定义、应用何种物理传输介质、数据帧的格式、通信站地址的确定、数据传输方式等;10、MPS系统：模块化生产加工系统Modular Production System简称MPS 系统,它是德国FESTO公司结合现代工业的特点研制开发的模拟自动化生产过程,集机械、电子、传感器、气动、通信为一体的高度集成的机电一体化装置;二、填空题1、电感式传感器是一种把微小位移变化量转变成电感变化量的位移传感器;2、光电编码器根据结构可分为增量式和绝对式;3、热电阻温度传感器的工作原理是基于金属的热电阻效应;4、热电偶温度传感器的工作原理是基于物体的热电效应;5、对伺服系统的技术要求是系统精度、稳定性、响应特性、工作频率;6、液压系统一般包括动力元件、执行元件、控制元件和辅助元件四个部分;7、典型的气动驱动系统由气源装置、执行元件、控制元件和辅助元件组成;8、机电控制系统的机械装置主要包括传动机构、导向机构和执行器三个部分;9、机电一体化的机械系统设计主要包括两个环节：静态设计、动态设计;10、欠电流继电器利用其常开触点串接在被控线路中起欠流保护;11、过电流继电器利用其常闭触点串接在被控线路中起过流保护;12、接口的基本功能主要有数据格式转换、放大、通信联络;13、伺服系统的基本组成包括控制器、执行环节、检测装置、比较环节;14、工作接地分为一点接地、多点接地;15、机电一体化产品按用途可以划分为办公机电一体化产品、产业机电一体化产品和民用机电一体化产品;16、典型的可编程控制器由编程器、微处理器、存储器、电源和输入／输出接口等部分构成;17、S7-200 PLC的控制程序通常由用户程序、数据块和参数组成;18、PLC根据数据传输方式分为并行和串行通信通信方式;19、PLC的串行通信接口有RS232C、RS485、RS422;20、S7-200的通信协议为PPI协议;21、交-直-交变频器的内部电路主要由整流电路、直流中间电路、逆变电路和控制电路组成;22、机电一体化系统常用的能源有电力源、液压源和气压源;三、简答题1. 机电一体化系统的基本构成要素有哪些答：一个较完整的机电一体化控制系统,包括以下几个基本要素：机械本体、动力源、传感装置、驱动执行机构、控制器等,各要素和环节之间通过接口相联系;2. 测试传感部分的作用答：测试传感部分的作用：对系统运行中所需要的本身和外界环境的各种参数及状态进行检测,传输到信息处理单元,经分析处理后产生控制信息;3. 传感器是如何分类的答：传感器的分类方法有如下几种：按用途、工作原理、变换原理、输出信号性质分类;4. 简述步进电动机驱动电路的组成;答：步进电动机的驱动电路由脉冲信号发生器、分频器、脉冲分配器和脉冲放大器组成;5. 简述直流伺服电机两种控制方式的特点;答：直流伺服电动机的控制方式主要有两种：一种是电枢电压控制,即在定子磁场不变的情况下,通过控制施加在电枢绕组两端的电压信号来控制电动机的转速和输出转矩；另一种是励磁磁场控制,即通过改变励磁电流的大小来改变定子磁场强度,从而控制电动机的转速和输出转矩;采用电枢电压控制方式时,由于定子磁场保持不变,其电枢电流可以达到额定值,相应的输出转矩也可以达到额定值,因而这种方式又被称为恒转矩调速方式;而采用励磁磁场控制方式时,由于电动机在额定运行条件下磁场已接近饱和,因而只能通过减弱磁场的方法来改变电动机的转速;由于电枢电流不允许超过额定值,因而随着磁场的减弱,电动机转速增加,但输出转矩下降,输出功率保持不变,所以这种方式又被称为恒功率调速方式;6. 为什么说接触器自锁线路具有欠压和失压的保护作用当失压和欠压时,接触器线圈的电磁吸引力消失或不足,接触器触点释放,断开控制线路,从而使电动机主电路断开;7. 简述PLC系统与继电器接触器控制系统的区别;。

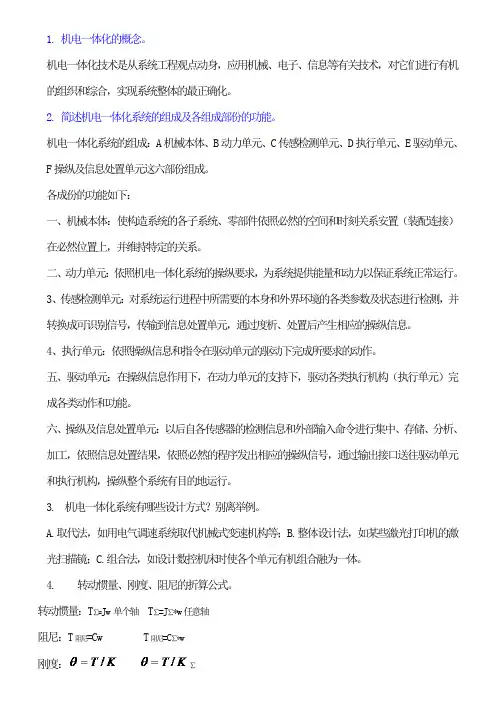

1. 机电一体化的概念。

机电一体化技术是从系统工程观点动身，应用机械、电子、信息等有关技术，对它们进行有机的组织和综合，实现系统整体的最正确化。

2. 简述机电一体化系统的组成及各组成部份的功能。

机电一体化系统的组成：A机械本体、B动力单元、C传感检测单元、D执行单元、E驱动单元、F操纵及信息处置单元这六部份组成。

各成份的功能如下：一、机械本体：使构造系统的各子系统、零部件依照必然的空间和时刻关系安置（装配连接）在必然位置上，并维持特定的关系。

二、动力单元：依照机电一体化系统的操纵要求，为系统提供能量和动力以保证系统正常运行。

3、传感检测单元：对系统运行进程中所需要的本身和外界环境的各类参数及状态进行检测，并转换成可识别信号，传输到信息处置单元，通过度析、处置后产生相应的操纵信息。

4、执行单元：依照操纵信息和指令在驱动单元的驱动下完成所要求的动作。

五、驱动单元：在操纵信息作用下，在动力单元的支持下，驱动各类执行机构（执行单元）完成各类动作和功能。

六、操纵及信息处置单元：以后自各传感器的检测信息和外部输入命令进行集中、存储、分析、加工，依照信息处置结果，依照必然的程序发出相应的操纵信号，通过输出接口送往驱动单元和执行机构，操纵整个系统有目的地运行。

3. 机电一体化系统有哪些设计方式？别离举例。

A.取代法，如用电气调速系统取代机械式变速机构等；B.整体设计法，如某些激光打印机的激光扫描镜；C.组合法，如设计数控机床时使各个单元有机组合融为一体。

4. 转动惯量、刚度、阻尼的折算公式。

转动惯量：T∑=Jw 单个轴T∑=J∑*w任意轴阻尼：T阻尼=Cw T阻尼=C∑*w刚度：∑5. 什么缘故要尽可能缩短机电一体化系统的传动链，举例说明缩短传动链的三种方式。

（机电一体化系统中的传动链还需知足，小型、轻量、高速、低冲压振动、低躁声和高靠得住性等要求；从能量消耗和靠得住性的观点来看，应尽可能缩短……）传动链刚度、转动惯量和阻尼比对伺服系统的阻碍，应尽可能缩短传动链缩短传动链的三种方式：A.伺服电动机；B.直线电机；C.电主轴。
