Roland机器日常保养说明书

A第一步：将上装操作手柄处于中位
B3
B4
B5 B1 B2
C输纸及规矩部分保养
C1C2C3
保养说明
序号保养周期
印刷色座（输纸侧）部分位置示意图
D3D4D5
印刷色座（收纸侧）部分位置示意图E3E4
F1F2备注：
1. 进行以上保养前需先对该部分
整体进行清洁；
2. 加完油后用抹布擦除残余油
渍。

H3/ 备注：1.
2.
/
执行人类别保养工具
三手清洁风枪、内六角匙用内六角匙拆开风泵冷却管路外盖
枪吹净风泵冷却管路内灰尘
L1L2L3/ / 备注：
进行以上保养前需先对该部分整体进行清洁；
/ / 保养说明
序号保养周期位置描述执行
人类别保养工具
L1 一周
UV灯冷却塔过滤网机长清洁/
将UV
洁干净，否则过滤网堵塞
L2 一周UV过滤网机长清洁/ 将过滤网取出，用清水清洗干净L3 一周UV过滤网机长清洁/ 将过滤网取出，用清水清洗干净
重要：以上内容完成后要对机器表面及周围卫生做全面清洁！！。

写真机操作及保养方法1.先打开电脑，再开机，联机后自动清洗一次。

2.当电脑屏幕右下角出现“红色小马”才能正常联机。

3.READY BP 0mm为打印主界面，只有在此界面下打印才能有效，否则提示打印停滞。

4.在主界面下，按清洗菜单，第1项（START）是清洗。

第2项（TEST PRANT)是打印喷头状态测试图。

第3项（INKFILL START)是抽墨，当墨管里有空气或清洗无效果时须要抽墨。

5.打印过程中，要放弃打印任务时，先按暂停，然后在蒙泰后台任务管理器里删除任务，再按取消键，完成后才可打印另一个任务.6打印过程中如发现断线，缺墨现象时，直接按清洗键自动清洗，完毕后自动继续打印，无需暂停。

7.在主界面下，按上下键才能退进纸，定位时在主界面下按左右键移动小车到达指定位置后，按定位键，此时打印以所定位置为起始点（0点）。

8.在进入任何菜单下（主界面除外）左方向键为退出键，右方向键为进入键，上下键用来翻页。

9.（MENU )是主菜单，第1项是设置透明纸，一般不用。

第2项是校准喷头。

第3项是步进调整，第4项是自动切纸，一般不用。

第5项是喷头垂直和水平校准（物理位置校准）。

第6项是加热温度设定，一般不用。

10.精度选项里，第1项是选择双向或单项打印，BI为双，UNI为单。

第2项是边缘羽化。

第3项是设定画面间距。

第4项是选择纸张类型。

打印背胶、膜时选PP，打印车贴、相纸时选Photo Paper，打印反光材料，户外布时选Light Paper11.打印过程中主菜单键（MENU）是用来调整步进的，如果打印时画面上出现步进道，直接按主菜单键进行调整，白道减数值（左），黑道加数值（右）幅度在5~10之间。

12.蒙泰中，打印精度720x360是4Pass,360x1080是6Pass，正常生产模式为6PASS，纸张类型跟打印精度相对应。

打印端口必须是RAW-127.0.0.1 否则打印不输出。

墨量大小在蒙泰里浓淡控制上调。

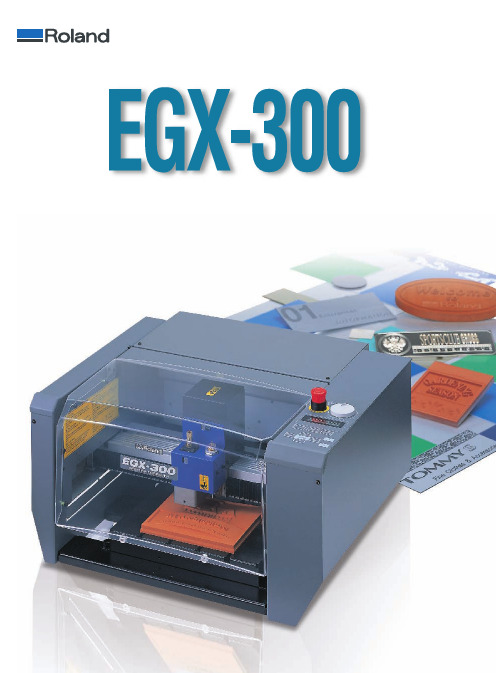

桌面型雕刻机新型号的数字化雕刻机桌面型雕刻机新型号的数字化雕刻机日本Roland 公司具有革新意义的EGX-300 桌面型雕刻机为您创建了一个多用途、专业性的桌面雕刻环境，雕刻的物品从简单的标牌、胸牌，直到让人爱不释手的徽章、奖牌，以及浮雕作品的雕刻制作。

为了给你提供一流的性能，并且创造一个舒适而简便的操作环境，EGX-300 所有的功能都经过了精心设计。

EGX-300 的价格绝对会对您产生吸引力，而且，在同一价位的所有机种之中，EGX-300 是最先进的数字式雕刻系统。

借助于EGX-300，您完全能够如期向您的客户交付品质始终如一的高精度雕刻制品。

EG X-300日本 Roland 公司自从在 1987 年推出第一台雕刻机以来始终不断锐意进取，现在已将焦点落在商业用途的专业型雕刻机之上。

EGX-300 桌面型雕刻机是融合了 Roland众多的技术研发结晶之后被开发出来的。

3D Engrave借助于 3D Engrave ， 你可以设计 3D 文字，并将其刻到曲面上，或按要求制作浮雕。

EXG-300 随机附送 Dr. Engrave 。

Dr. Engrave 是制作姓名标签和姓名标牌的程序。

使用 EGX-300 能够设计并且制作出让人看得目瞪口呆的浮雕作品。

EGX-300 属于三轴同步 （X 轴、Y 轴和 Z 轴） 雕刻机，即使在曲面上也可以平滑地雕刻弧线与圆，因此特别适用于制作标牌、奖牌与徽章等。

此外，您甚至还能用布莱叶点字法制作标牌。

EGX-300 随机附带了 Roland 的 3D Engrave 、Virtual MODELA ，和 MODELA Player 这三款与 3D 雕刻相关的软件。

3D Engrave 软件简便易用、功能强劲，当您为文字与工艺图添加深度之后即可用于制作标牌与奖牌等制品，而且 3D Engrave 会自动创建最优化的刀具路径。

Virtual MODELA 软件能够模拟雕刻成品，您的客户在显示器上即可预览最终效果。

MDX-40A3D Milling MachineNo Special Training RequiredRoland SRP Player CAM software is included and features simple step-by-step settings for easy operation and high quality milling. With SRP Player, you can preview your job on-screen to confirm the cutting path for superior results every time. In addition, every MDX-40Aincludes ClickMILL™ software, allowing you to easily complete surfacing work. You can round edges, add pockets and holes, make fixtures and add last minute modifications, all without your CAD software.New Rotary Axis Unit for Larger ApplicationsIn addition to a flat work table, the MDX-40A features a optional rotary axis unit that supports materials up to 10.63" (270mm) long by 4.72" (120mm) indiameter, three times the capacity of the previous model. You can now mill a 16.9oz. (500ml) PET bottle. Objects can be milled unattended at any angle from 0 to 360 degrees.Enhancements for Maximum Ease-of-UseDesigned for greater ease-of-use, the MDX-40Asupports a new on-screen operation panel that allows you to adjust the location of the endmill and quickly program settings. Using this panel, you can move the cursor in vertical, horizontal and transverse directions and to the desired position for the most efficient tool path. You can also adjust the speed of cursor movements for easier origin setting. The MDX-40A saves time and material by allowing you to adjust milling conditions such as spindle rotation and speed while the unit operates (override function).FOR COMPLETE PRODUCT SPECIFICATION S AN D FEATURES, OR MORE IN FORMATION , CALL 800-542-2307 OR VISIT WWW.ROLAN ROLAN D DGA CORP. | 15363 BARRAN CA PARKWAY | IRVIN E, CALIFORN IA 92618-2216 | 800.542.2307 | 949.727.2100 | CERTIFIED ISO 9001:2000RDGA-MDX40A-01 June 2014Remote Control Prototype from Chemical Wood MP3 Player Cover Prototype from ASB Plastic Correction Roller Prototype from Clear Acrylic PlasticClickMILLSRP Player。

内容A 飞达B 印刷机组C 收纸D 其它内容Page 3ROLAND 700 保养指引ROLAND 700 保养指引是曼罗兰大中华为我们尊贵的客户提供的又一项增值服务；是在德国ROLAND 700 保养手册重点基础上的小结。

简洁明了的ROLAND 700 保养指引可以帮助客户更好的进行他们的日常维护保养工作。

ROLAND 700 保养指引同时也是客户日常机器维护的一个有利参考。

关于日常保养的细节等请以德国的ROLAND 700 保养手册为准。

步骤：每三个月清理一次飞达吸入压头转动手轮（1）·标记（1）和（2）必须形成一条直线03-05703-103-05701-103-05704-103-05695-1 卸下弹簧（1）和盘子（2）插入辊驱动器（1） 使用辊驱动器（1）卸下控制辊（2）附图Page 403-05705-103-05703-103-05699-1安装控制辊步骤 插入控制辊（2），并转动以使其锁定到位置。

卸下辊驱动器（1）插入盘（2）和弹簧圈（1）步骤：每一个月清洁飞达吸咀一次将纸吸嘴向下拉至其限制挡板清洁送纸吸嘴清洁送纸吸嘴步骤 向下拉领纸吸嘴，直到它们的限制挡板 清洁领纸吸嘴（1）清洁领纸吸嘴附图Page 5输纸器 主盘03-08372-103-05687-1步骤：每三个月清理及上油飞达上落盘链条一次卸下输纸器处的防护装置（1）（传动面A+B，外侧）·露出纸盘链清洁纸盘链（1）彻底吹干纸盘链用刷子给纸盘链（1）（传动面A+B）上油附图Page 6印刷机组 前规电眼04-05711-104-05713-1步骤：每星期清洁前规及侧规电眼一次 清洁前规控制的检测器（1） 清洁溢出印页控制的检测器（1） 清洁双印页控制装置（印页预控制）检测器（1）04-05710-1附图04-05712-1 清洁侧规控制检测器（1）（传动面A+B ）。

附图Page 704-05729-1 侧规每星期打油一次润滑侧规04-05718-2 前规每星期打黄油一次前规保养04-06988-1 吊牙每星期打黄油一次附图04-05730-2 吊牙轴每星期打黄油一次吊牙保养Page 804-06989-1每星期打黄油一次附图04-05714-2输纸滚筒每星期打黄油一次输纸滚筒04-06990-1 每星期打黄油一次附图附图Page 904-07042-1 每天打GLS163特别黄油一次04-07445-1每星期清洁缺纸电眼一次清洁输纸定位滚筒（可选件）下的缺页检测器05-05890-1 压印滚筒轴承每天打GLS163特别黄油一次附图附图1Page 10压印滚筒05-05889-1压印滚筒轴每星期打黄油一次附图传纸滚筒传纸滚筒轴每星期打黄油一次附图附图1传纸滚筒轴承每天打GLS163特别黄油一次墨斗06-05893-1附图Page 11墨辊及水辊打油附图附图墨辊架每周打黄油一次附图水辊齿轮须每星期打黄油一次每星期打黄油一次过桥滚轴承须每星期打黄油一次附图附图带墨辊座每月打黄油一次Page 1206-05930-4墨辊须每月用起镜膏及脱钙膏清洗一次附图11-05957-1每个机组吸式过滤器（1）须每月清洗一次，（2）每个机组压力过滤器（纸）若红制跳出须更换附图Page 13每周须清洁水斗电眼一次07-05931-305-05868-2附图1 印刷滚筒2 印刷滚筒的支承环3 胶布滚筒4 胶布滚筒的支承环A 印版厚度B 衬垫薄膜厚度C 垫片厚度D 胶布厚度滚筒衬垫参数Page 1410-07578-1收纸牙排收纸牙排每月打黄油一次11-05954-1 每月清洁收纸过滤器一次收纸链条油甁须每月检查一次是否有足够链条油附图附图附图 收纸盘上落链条须每三个月清洁一次及涂润滑油附图Page 15飞达风泵每月清洁过滤器一次主马达散热风扇须每月清理一次附图高压气泵须每日放水一次高压气泵油过滤器须2000操作小时更新一次附图附图附图Page 16主电箱散热器须每月清洁一次冷水箱过滤包破烂或太脏须立刻更换 冷水箱须每周清洗浮球及过滤网附图附图附图Page 17Page 18R O L A N DPage 19。

使用说明书4 声道便携带式录音机及波形编辑器Copyright © 2006 ROLAND CORPORATION版权所有，未经Roland 公司书面许可，严禁将本出版物的任何部分以任何方式再制或传播！⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯请始终遵循以下指示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·使用本产品前请先阅读下面的说明与使用手册。

·请使用本机所附带的电源线。

此外，请不要将本机所附带电源线用于其它设备。

·请勿开启(或以任何方式修改)设备或它的AC 适配器。

·不要过分缠绕或弯曲电源线，也不要在上面放置重物。

这样可能会损坏电源线，产生高电阻或短路。

电源线损坏会造成火灾或触电事故！·请勿自行修理或更换本机零件。

(除非本手册中有特别说明，要求您这样做)。

所有相关服务请咨询您的零售商、最近的Roland 服务中心、或Roland 授权的经销商。

·无论单独使用本设备，还是与功放、耳机或音箱组合使用，所产生的音量可能产生永久性听力丧失。

请勿长期在过大音量，或任何会导致不适的音量下使用。

如果您感到任何听力的损失或耳鸣，请速求诊。

·请不要让任何物体(如易燃物、硬币、大头针)；或液体(水、软饮料等)进入设备。

·请勿在下列环境中使用或放置本机：·温度恶劣场所(如阳光直射的车厢内、加热管附近、发热设备上方)·湿度高的场所(如浴室、盥洗室、湿地板)·有水蒸气场所·直接遭雨淋的场所·多尘环境·剧烈震动场所·请确保设备水平且稳定。

请不要将其放置在摇晃的支架，或倾斜表面。

·请务必使用设备附带的AC 适配器。

另外，请确保所使用电压与AC 适配器机身所标电压一致。

其它AC 适配器可能极性不同，或者为不同电压设计，因此它们可能损坏设备、引起故障或电击。

·发生下列情况，应马上关闭电源、拔下插头，与“Information”页列表中的零售商、最近的乐兰服务中心或乐兰授权的批发商联系维修事宜：• AC 适配器、电源线或插头损坏；•出现烟雾或不寻常气味；•物体坠入，或液体溅入设备；•设备遭雨淋(或其它原因弄湿)；•在使用过程中设备出现操作不正常或显著变化。

ROLAND写真机日常维护及常见故障处理（公司内部资料）喷绘机在工作中出现的问题主要集中在墨水和喷嘴。

喷绘机的墨水用量很大，在使用较长时间后，墨水对喷嘴和打印图像有所影响。

喷嘴长时间工作所出现的磨损与墨渍堆积也影响了打印图像的质量。

所以，墨水的正确选用和喷嘴的正确保养，是每位喷绘机操作员在日常使用中不可忽视的问题。

显然，延长喷头的使用寿命，是降低成本的手段之一。

喷绘机在工作中出现的问题主要集中在墨水和喷嘴。

当今薄利时代，如何省下每一分钱，如何让你的设备带来更大的利润，这是大家都有在考虑的问题，但是效果如何呢？显然，延长喷头的使用寿命，是降低成本的手段之一。

一、日常维护1.温度、湿度室内的环境如果室内设备的工作环境不是太好的话灰尘很容易进入主墨盒再到副墨盒，从而再进入喷头，影响喷头的打印效果，缩短喷头的使用寿命注意良好的使用环境使用喷头半年以上不断一根线的客户，他们的环境整洁，机身不粘一点灰尘，有一套合理的管理制度。

灰尘很容易进入主墨罐再到副墨罐，从而再进入喷头，影响喷头打印效果、缩短喷头的寿命喷绘机在它的内部结构中有精密的打印头，因此要避免机械碰撞和震动，也要避免空气中的尘埃。

其内部的CPU、内存、硬盘等复杂的电子部件不但对静电十分敏感，而且还要避免与潮湿的空气接触。

喷绘机要求的环境温度为室温20℃-30℃，室内湿度适当，灰尘尽量小。

如果气温较低时，可能导致供墨不顺畅，为了提高墨水的活性，必须进行人工加温，即用风筒或加热器加热墨盒底部的铁板（加热到22℃左右），查看温度方法：MENU> SERVICE MENU> THERMISTOR. CHK。

喷绘机宽大的喷头上分布了几千个微小喷嘴，这么多的喷嘴在打印时直接面对打印纸张，不工作时则暴露在外。

由于喷嘴孔径大小与飘浮在空间中的尘埃相当，若打印机工作环境较差，灰尘较多，细小的喷嘴就很容易被尘埃堵塞。

如果室内湿度太高，不仅昂贵的打印机的机械部件容易锈蚀，就连喷头也很难保证不被锈蚀。
