深圳某项目室外风环境模拟分析

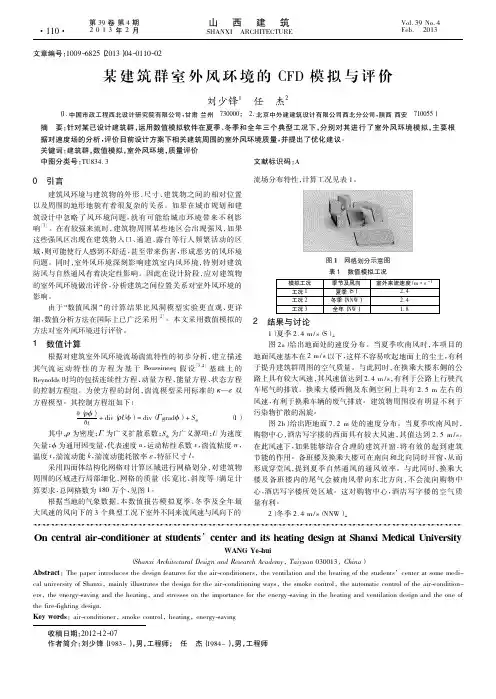

室外风环境模拟分析报告一、引言室外风环境模拟是对特定区域内的风场进行模拟和分析，从而了解该区域的风速、风向和风流规律，为后续的建筑设计、环境污染评估和风电场规划等提供依据。

本报告通过对地区的室外风环境进行模拟分析，旨在提供相关数据和信息，为相关研究和规划工作提供参考。

二、研究方法本次模拟分析使用风场模拟软件进行，包括基于数学模型和大量实测数据进行的室外流体仿真。

根据该地区的地形和气象数据，建立相应的数值模型，运用计算流体力学方法对风场进行模拟，并得出相应的风速、风向和风流规律等数据。

三、模拟分析结果根据模拟分析的结果，本地区的风环境特点如下：1.风速分布：通过模拟分析，我们得到了本地区不同位置的平均风速分布图。

结果显示，该地区的平均风速在5-8m/s之间，风速较为适中。

同时，分析结果还显示，地形起伏和建筑物的干扰对风速分布有较大的影响，局部区域可能会存在阻挡风的现象。

2.风向分布：风向是指风的来向，通过模拟分析，我们得到了本地区不同位置的风向分布图。

结果显示，该地区的风向主要集中在东北风和西南风，分别占总风量的40%和30%，其余的风向占比较小。

3.高低空风流规律：根据模拟分析，我们得知该地区在高空存在风流的现象。

高空风流主要受大气环流系统、地球自转和地形因素的综合影响，平均风速较大，风向相对一致。

而在低空，地形和建筑物的干扰导致风流较为复杂，且平均风速较低。

因此，在建筑设计和规划风电场时，需要考虑风流规律的差异性。

四、影响因素分析本模拟分析还对影响该地区风环境的因素进行了分析。

主要的影响因素包括以下几个方面：1.地形因素：本地区地形起伏较大，山脉和平原交错分布，对风的流动产生一定的阻挡和导流作用，使得风速和风向存在差异性。

2.建筑因素：大型建筑物和高楼大厦对风流产生阻挡和干扰作用，使得风速分布不均匀，风向变化不定。

3.气象因素：季风、气压和温度等气象要素对风环境有一定的影响，如季风的方向和强度会直接影响风向和风速的分布。

绿建室外风phoenics模拟查看结果
Phoenics查看结果
在模拟结束之后，我们要查看结果，首先点击run-post processor-GUI
点击OK后，要把网格和风环境隐藏
在绿建规范中规定
4.2.6场地内风环境有利于室外行走、活动舒适和建筑的自然通风，评价总
分值为6分，并按下列规则分别评分并累计：
1在冬季典型风速和风向条件下，按下列规则分别评分并累计：
1）建筑物周围人行区风速小于5m/s，且室外风速放大系数小于2，得2分；
2）除迎风第一排建筑外，建筑迎风面与背风面表面风压差不大于5Pa，得1分；
2过渡季、夏季典型风速和风向条件下，按下列规则分别评分并累计：
1）场地内人活动区不出现涡旋或无风区，得2分；
2）50%以上可开启外窗室内外表面的风压差大于0.5Pa，的1分。

所以查看结果的时候按照这个查看分别要查看以下几点：
1.风速矢量图
依次点击右边的图标，点击C的时候可以设置属性，把压力先变换成风速。

得出的风速矢量图是我们需要的。

2风速云图
关掉矢量箭头，点击云图按钮。

在查看放大系数的时候，是在项目里取最大值的一点和进风口取一点点击settings-probe location
在parameters进行probe position单位大小的调整
调整probe position数据的大小，移动光标致项目的最高值点和迎风口的点
在右上角可以显示在这一点的数值
通过对数值的比较可以得出放大系数。

3.建筑表面的风压
把云图关掉，点击obj-右击block-surface contour。

点击C-把风速调成风压。

气流组织分析_CFD气流组织模拟采用CFD模拟技术可以进行室内外气流组织的模拟分析。

以某超高层建筑项目为例，使用PHOENICS软件来模拟多联式空调室外机周围风环境，并通过模拟结果来评价布置方案，对设计进行优化。

本工程位于深圳市科技园，总建筑面积约12万m，主体建筑高149m，地上共35层，其中第9层和第24层为避难层，属一类高层办公建筑。

首先按照建筑平面建立一个简化模型，并设定建筑室外气流环境参数及边界条件如下：（1）为使模拟计算接近实际情况，考虑室外风速随高度进行变化。

（2）出流面边界条件设定如下：假定出流面上的流动已发展充分，流动已恢复为无建筑物阻碍时的正常流动，其出口边界相对压力为0；建筑物表面为有摩擦的平滑墙壁。

依据模拟分析结果，最终将本工程的室外机组位置优化为：（1）在考虑系统管长衰减合理的范围内，布置部分机组在屋顶以及第9层、第24层避难层，负责邻近楼层空调；（2）标准层室外机组利用原有空调机房，每隔三层安装一组室外机；（3）避难层室外机组布置在北侧、南侧，标准层室外机组布置在西侧、东侧，做到垂直l方向错开。

（4）裙楼在南、北不同朝向露台布置机组，同朝向的只在其中一层露台布置机组。

（5）露台机组按方式一布置，且只布置一排机组。

风冷多联式空调室外机安装位置的通风状况好坏直接影响室外主机的制冷效率，而室外机安装位置的通风环境与多联机的布置方案密切相关。

由上而实例的分析可以看出，结合CFD模拟技术，将有效地指导设计，能改善风冷多联式空调室外机周围的风环境，以保证机组能高效率地运行。

中国建筑科学研究院环境测控优化研究中心在建筑模拟分析领域处于国内领先水平，应用国际先进的计算机模拟仿真软件，对建筑物理环境进行模拟分析，达到优化设计方案，预测方案效果的目的。

室外风环境模拟分析报告目录1项目概况 (3)1.1总平面图..................................................................................................................... 错误!未定义书签。

1.2三维视图..................................................................................................................... 错误!未定义书签。

2模拟概述............................................................................................................................ 错误!未定义书签。

2.1室外风环境 (3)2.2自然通风 (3)3技术路线 (4)3.1分析方法 (4)3.2软件介绍 (4)3.3紊流模型 (4)3.4模拟工况 (5)4参考依据 (6)5评价说明 (6)6室外风环境模拟建模 (7)6.1物理模型 (7)6.2参数设置..................................................................................................................... 错误!未定义书签。

6.2.1来流边界条件 (7)6.2.2出流边界条件 (8)6.2.3收敛判断 (8)7室外风环境模拟分析结果 (9)7.1工况1（冬季最盛行风，E） (9)7.1.1流场与风速 (9)7.1.2风压 (10)7.2工况2（夏季盛行风，SW） (11)7.2.1风压 ...................................................................................................................... 错误!未定义书签。

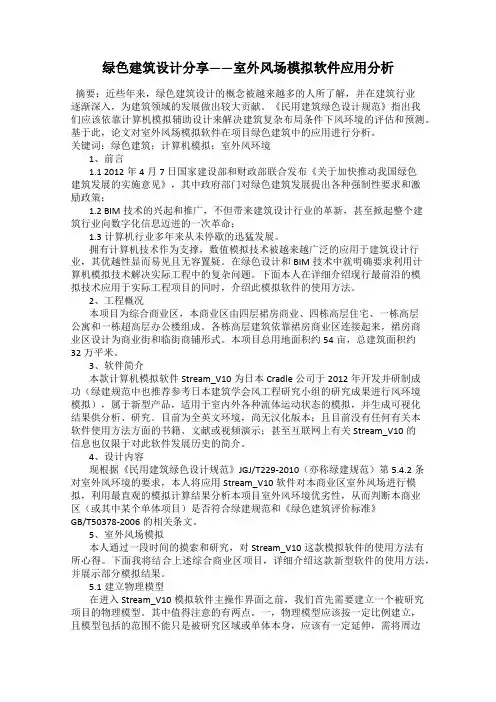

绿色建筑设计分享——室外风场模拟软件应用分析摘要：近些年来，绿色建筑设计的概念被越来越多的人所了解，并在建筑行业逐渐深入，为建筑领域的发展做出较大贡献。

《民用建筑绿色设计规范》指出我们应该依靠计算机模拟辅助设计来解决建筑复杂布局条件下风环境的评估和预测。

基于此，论文对室外风场模拟软件在项目绿色建筑中的应用进行分析。

关键词：绿色建筑；计算机模拟；室外风环境1、前言1.1 2012年4月7日国家建设部和财政部联合发布《关于加快推动我国绿色建筑发展的实施意见》，其中政府部门对绿色建筑发展提出各种强制性要求和激励政策；1.2 BIM技术的兴起和推广，不但带来建筑设计行业的革新，甚至掀起整个建筑行业向数字化信息迈进的一次革命；1.3计算机行业多年来从未停歇的迅猛发展。

拥有计算机技术作为支撑，数值模拟技术被越来越广泛的应用于建筑设计行业，其优越性显而易见且无容置疑。

在绿色设计和BIM技术中就明确要求利用计算机模拟技术解决实际工程中的复杂问题。

下面本人在详细介绍现行最前沿的模拟技术应用于实际工程项目的同时，介绍此模拟软件的使用方法。

2、工程概况本项目为综合商业区，本商业区由四层裙房商业、四栋高层住宅、一栋高层公寓和一栋超高层办公楼组成。

各栋高层建筑依靠裙房商业区连接起来，裙房商业区设计为商业街和临街商铺形式。

本项目总用地面积约54亩，总建筑面积约32万平米。

3、软件简介本款计算机模拟软件Stream_V10为日本Cradle公司于2012年开发并研制成功（绿建规范中也推荐参考日本建筑学会风工程研究小组的研究成果进行风环境模拟），属于新型产品，适用于室内外各种流体运动状态的模拟，并生成可视化结果供分析、研究。

目前为全英文环境，尚无汉化版本；且目前没有任何有关本软件使用方法方面的书籍、文献或视频演示；甚至互联网上有关Stream_V10的信息也仅限于对此软件发展历史的简介。

4、设计内容现根据《民用建筑绿色设计规范》JGJ/T229-2010（亦称绿建规范）第5.4.2条对室外风环境的要求，本人将应用Stream_V10软件对本商业区室外风场进行模拟，利用最直观的模拟计算结果分析本项目室外风环境优劣性，从而判断本商业区（或其中某个单体项目）是否符合绿建规范和《绿色建筑评价标准》GB/T50378-2006的相关条文。

深圳某项目室外风环境模拟分析摘要：城市中高大建筑的数量和高度与日俱增，这些建筑的建成显著改变了城市的风环境。

一方面高大密集的建筑群，降低了城市的通风、自净能力，加剧了在低风速条件下城市的空气污染和热岛效应；而另一方面在风速较大时，高大建筑周围会产生局部强风，影响到行人的舒适与安全，引出行人风环境问题。

本文采用基于CFD原理的计算模拟软件PHOENICS作为模拟工具，分析和评价本项目小区的室外风环境现状与室内自然通风的潜力。

关键词：室外风；坏境模拟；风速；1.概况1.1项目概况本工程为深圳某医院项目。

总用地面积20844.41平方米，总建筑面积109084.35平方米，计容积率面积61567.01平方米，框架结构。

地上18层，地下3层。

本项目主要有医疗综合楼、行政后勤楼、发热感染楼及高压氧仓综合楼、门卫等。

其中医疗综合楼、行政后勤楼、发热感染楼及高压氧仓综合楼为一级耐火等级，门卫为二级耐火等级。

根据深圳市多年的气象资料，深圳的地面风向存在非常明显的季节变化，秋、冬季偏北风为主，春、夏季则以偏东风为主；根据深圳市近多年风向观测记录，深圳市全年的风向频率以东北风最高，秋季与冬季盛行东北风，春季与夏季盛行东南风。

2风速边界条件2.1入口边界条件：由于随着高度的增加，风速会增大，因此，模拟中采用沿高度方向梯度风设置。

考虑实测存在的周围遮挡情况，城市梯度风按照以下公式计算：2.2出流面的边界条件：假定出流面上的流动已充分发展，流动已恢复为无建筑物阻碍时的正常流动，故其出口边界相对压力为零；建筑物表面为有摩擦的平滑墙壁。

3.风环境模拟分析根据报告前面的项目地点气象特点分析，项目的室外风环境研究分为三部分进行：夏季主导风：风速为2.7m/s，风向为东南；冬季主导风：风速为3.4 m/s，风向为东北；过渡季主导风：风速为3.0m/s，风向为东南偏南。

3.1夏季风工况夏季主导风向为东南，平均风速2.7m/s。

图3-1～图3-3为夏季东南风向情况下室外风环境模拟计算结果。

一、室外风环境模拟分析正文要点①由于建筑体量较大，因此，背风区较大，建筑背风处整体风速较低，约1-1.5m/s，可通过增加建筑间隙或架空增加通风道，改善风环境。

②在地块周边无其他建筑的情况下，风速较大，建议结合景观设计绿化植物，以减缓来流风速。

③室内门窗设计中，建议采用穿堂风或错位通风方式，避免采用侧穿堂方式。

④建议外窗采用平开窗或推拉窗，能够增加有效通风面积；如选用悬窗，建议可开启角度应尽量大，可开启角度应大于45度，悬窗较平开窗或推拉窗的有效通风面积小，通风阻力大，因此，自然通风效果较平开窗、推拉窗差；⑤迎背风面风压差是实现室内自然通风的先决条件，可在风压差较大的立面上设置外窗，以实现较好的室内自然通风；但冬季应注意防风保暖，在迎背风面风压差较大的立面安装气密性好的门窗；⑥从夏季和冬季1.5米处人行高度风速图可以看出，建筑外场人行高度没有发现较大涡流风场，也没有出现风速大于5m/s的区域。

整个建筑流场区域没有出现大面积风景区，滞留区，风速大小适宜，对行人没有不利影响。

⑦从夏季和冬季1.5米处人行高度风压图可以看出，由于建筑遮挡，风压分布不均，东侧风压较小，而西侧风压较大。

从15米和30米风压图可以看出，西侧建筑风压差较大，需做好冬季防风措施。

其余大多数建筑迎风面和背风面能够形成3-5pa左右的压力差，能够较好的满足建筑队自然通风的要求，适宜采用开窗进行自然通风。

⑧从夏季和冬季1.5米人行高度空气龄分布图可以看出，建筑周围人行区域的空气龄大多在300~450区间，没有出现滞留区和涡旋区，空气质量良好，适宜自然通风和人户外运动。

⑨冬季建筑北墙的风压值较大，其余面较为均匀，所以应加强北外墙的构造设计，尤其是提高门窗密闭性能，减小寒风渗透侵袭影响。

⑩夏季，建筑周围人行活动处绝大部分位置风速不超过5米/秒，满足《绿色建筑评价标准》中对室外风环境的要求。

但因建筑较多外廊和形体变化，在局部存在低风区和涡旋区，污染物不易扩散，在极端风环境下会形成风漩涡，影响人员活动。
