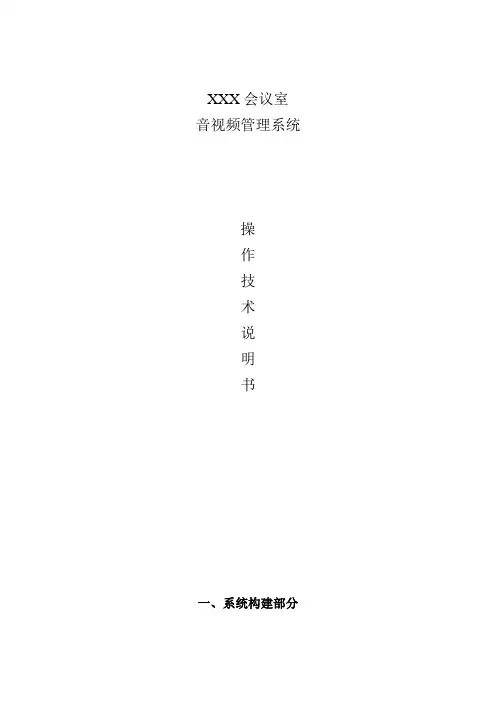

XXX会议室音视频管理系统操作技术说明书一、系统构建部分1、系统组成简介系统由音频、视频两个子系统组成。
音频部分由输入信号源、信号处理设备、输出设备组成。
信号源由电脑音频输出、DVD音频输出、笔记本电脑音频输出（桌面信息插预留接口）、无线话筒、有线专业会议话筒等组成，专业会议系统配备有摄像自动跟踪功能，这样就充分实现了内部会议讨论、宣传片播放、会议室领导演讲报告及摄像自动跟踪等功能。
基本满足了本单位对该会议室的各种需求。
信号处理设备主要由音频信号切换设备、媒体矩阵、反馈抑制器、纯后级功能相关设备组成，通过相关设备实现了信号的放大、均衡、混合、传输等，为信号进入音箱创造了条件。
输出设备由会议室前后两侧安装在天花上的会议专用吸顶式喇叭组成，基本满足了该会议室的声场均匀分布的要求。
视频部分由信号源、信号处理设备、信号显示设备组成。
信号源主要电脑VGA信号输出、DVD视频输出、笔记本VGA信号输出（桌面信息插接口预留），摄像球信号输出组成，视频信号主要由普通的VIDEO接口信号及VGA接口信号以及HDMI高清信号组成，基本满足了现今主流设备的视频输出要求，较好的满足了该会议室各类场合对视频播放的要求。
信号处理设备主要是信号切换设备（音视频信号切换矩阵及VGA信号切换矩阵）、投影机及桌面显示器组成。
信号切换矩阵主要是对多种信号进行选择，所有信号源输出均进入投影机，投影后信号源出现在投影幕上。
投影幕上电后，可通过遥控器手动升降，到极限位后自动锁停。
机柜电源部分，投影机（含桌面显示器升降器）由空开单独控制，其他相关机柜设备均由电源时序器控制，通过时序器控制设备的开关顺序。
2、系统回路图二、操作技术部分1、日常操作技术说明考虑会议室使用场合，基本用到全部设备，以该场合操作为例说明。
1、打开电源时序器开关，各个设备顺序依次启动。
其中DVD机电源开关非通断式开关，需单独打开电源。
打开空气开关中的二个分开关，分别启动投影机及投影幕电源，以及桌面显示器升降器开关（注：摄像球在时序电源打开后跟随启动）。
音视频系统集成会议系统技术方案1一、项目背景随着信息技术的飞速发展，企业对高效、便捷的会议系统需求日益增强。
为提高会议效率，实现远程沟通无障碍，我们特制定音视频系统集成会议系统技术方案，以满足企业各类会议需求。
二、系统设计原则1. 先进性：采用国际先进、成熟的技术和产品，确保系统的高性能和高可靠性。
2. 实用性：紧密结合企业实际需求，提供实用、易操作的功能，满足日常会议需求。
3. 可扩展性：系统设计预留足够扩展空间，便于未来升级和扩展。
4. 安全性：确保系统运行稳定，数据传输安全可靠。
5. 经济性：在满足需求的前提下，合理控制投资成本，实现性价比最大化。
三、系统组成1. 音频系统：包括扩声设备、会议讨论设备、音频处理设备等，确保会议声音清晰、无杂音。
2. 视频系统：包括投影设备、摄像头、视频切换设备等，实现会议现场画面的高清展示和远程传输。
3. 控制系统：通过中央控制系统，实现对音频、视频、灯光等设备的集中控制和管理。
4. 信号传输系统：采用光纤、网络等传输方式，确保音视频信号的高效传输。
四、主要功能1. 会议发言：实现与会人员发言、讨论，确保会议秩序井然。
2. 远程视频：通过视频会议系统，实现与异地分会场的实时互动。
3. 信号切换：根据会议需求，实时切换音视频信号源。
4. 录播功能：对会议内容进行录制、存储，便于后期回顾和分享。
5. 网络直播：将会议现场画面实时传输至网络，供更多人员观看。
本方案旨在为企业打造一套高效、稳定的会议系统，助力企业提高会议效率，促进沟通交流。
后续我们将根据企业需求，不断完善和优化方案，确保会议系统满足企业发展需求。
五、系统特点1. 高度集成：本方案将音频、视频、控制等多个子系统高度集成，简化了操作流程，提高了系统的整体性能。
2. 互动性强：会议系统支持多方互动，让与会者能够更加积极地参与到会议讨论中，增强会议效果。
3. 易于管理：通过集中的控制系统，管理人员可以轻松地对会议设备进行监控和管理，降低运维成本。
会议室音视频系统方案资料一、会议室音视频系统方案1.音视频传输方案会议室音视频系统的核心是音视频传输，常见的方案有有线传输和无线传输。
有线传输通常使用高清传输协议，如HDMI、DP、SDI等，可以实现高清音视频的传输。
无线传输通常使用无线HDMI设备，可以方便地将音视频信号传输到远距离的显示设备。
2.会议记录方案会议记录是会议室音视频系统的一项重要功能，可以通过将会议内容录制成音视频文件，供参会人员回放和查阅。
这需要使用专门的会议记录设备，如高清摄像机、录音设备等。
同时，还可以结合会议管理软件，实现自动记录会议内容的功能。
3.互动功能方案4.控制与管理方案为了方便会议室音视频系统的使用和维护，需要有一个集中控制和管理的系统。
这可以通过安装控制设备，如中控面板或智能手机APP，来控制音视频设备的开关、切换和调节。
同时，还可以安装监控设备，实时监控音视频系统的运行状态，以及进行故障排除和维护。
二、常见的会议室音视频设备1.投影设备投影设备是会议室音视频系统的重要组成部分，通常采用液晶投影仪或激光投影仪。
投影设备的选择应根据会议室的大小和使用需求进行。
2.显示设备显示设备是音视频系统的重要组成部分，通常采用液晶显示屏或LED显示屏。
显示设备的选择应根据会议室的大小和使用需求进行，同时还可以选择具有触摸屏功能的设备，提供更好的互动体验。
3.音频设备音频设备是会议室音视频系统的重要组成部分，通常包括麦克风、音箱和音频调音台等。
音频设备的选择应根据会议室的大小和音质要求进行，同时还可以选择支持语音增强技术的设备，提供更好的语音传输效果。
4.摄像设备摄像设备是会议室音视频系统的重要组成部分，通常采用高清摄像机，用于会议内容的录制和实时传输。
摄像设备的选择应根据会议室的大小和可视范围进行，同时还可以选择具有自动对焦和人脸追踪功能的设备，提供更好的拍摄效果。
5.中控设备中控设备是会议室音视频系统的控制中心，通常采用中控面板或智能手机APP。

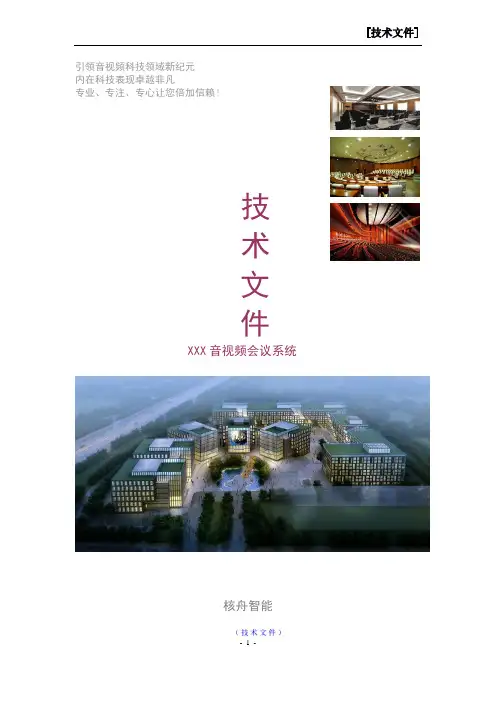

引领音视频科技领域新纪元内在科技表现卓越非凡专业、专注、专心让您倍加信赖！技术文件XXX音视频会议系统核舟智能（技术文件）XXX基地音视频会议系统设计说明（一）会议系统设计概述一、概述会议,是信息交互的一种活动。
人们总是通过一些会议来传达或者获取一些比较重要的信息。
会议的主题不同，信息的量、内容等等也不一样.会议室是信息交互的平台。
实现信息的传递主要是两种方式，就是视和听。
视觉的内容主要是图像和文字资料，听觉的内容则是声音。
会议室的结构不同,传递方式的侧重点也不一样.多媒体是信息交互的载体，是由具体设备构成一个信息处理系统，并通过终端设备把它所承载的信息内容(主要是声、像）具体、系统的表达出来，给人们一个形象的感官认识.现代多媒体会议室已成为现代新型办公建筑越来越重要的设计范畴，随着时间的发展，对音视频高质量和网络化集成设计都提出了全新的概念.在参加了近年来较有影响的工程设计后，对一些高级别会议系统的要求有了以下认识。
现代会议系统功能设计包括：大屏幕显示功能、发言及表决功能、摄像跟踪功能、扩声及音响功能、远程视频会议功能、会议设备集中控制功能、音视频记录功能。
（技术文件）综合来讲，多媒体会议室就是为了满足人们信息交互的需要，根据系统的功能进行方案设计，由各种传递和表达信息的多媒体设备构建而成的一个平台。
多媒体会议室是一个独立的完整的系统,这个系统结构可以很复杂,也可以很简单，影响这个结构的因素是会议室的建设目标如会议室的功能要求、实现这些功能所包含的信息量以及传播这些信息的途径等等。
随着信息技术的不断发展，会议室所包含的信息量越来越丰富，传播信息的途径也多种多样。
一个大型会议室除了要满足传统简单的会议要求外，还应具有高雅格调和优美音质、清晰图像演示并进行会议记录等，而且还可以根据要求扩展配备同声传译系统和投票表决功能以及远程视频会议系统。
一般由显示、多媒体音视频信号源、音响、切换和中央集中控制几大部分组成。
音视频会议系统方案说明音视频会议系统方案说明为了满足各类企业、机构和团体在远程协作、在线会议、远程培训等需求方面的需求，现在市场上有各种各样的网络音视频会议系统，这些系统功能各异、适用范围不同。
在实际选择使用时，需要根据自己的需要和预算等方面进行筛选和评估。
本文将介绍一种基于云端的音视频会议系统方案，包含其架构、应用场景、优点和注意事项等。
一、架构该音视频会议系统方案采用云端架构，主要分为以下几个部分：1.云服务平台：主要提供音视频处理和存储服务，以及会议控制和管理服务。
平台构建了大量的云端服务器集群，可以支持上百万用户同时在线会议。
平台为用户提供了API和SDK等接口，可以进行二次开发或与其他系统进行集成。
2.客户端应用：用户通过下载安装PC客户端、iOS或者Android APP，可以轻松加入或创建会议、进行音视频通话和屏幕共享等操作。
3.硬件设备：该方案支持采用标准H.323或SIP协议终端设备接入会议，也可以连接摄像头、耳麦、扬声器、投影仪等现有的音视频设备。
二、应用场景该音视频会议系统方案应用场景广泛，可以满足各类企业、机构和个人不同的需求，示例如下：1.企业或政府机构内部的远程办公、远程会议或远程培训。
2.跨国公司、跨省公司或跨地区公司之间的在线会议和项目协作。
3.在线教育或远程培训机构提供的面向全国或全球的学习资源。
4.医院或远程医疗机构提供的医疗会诊、医学培训或远程急救等服务。
5.网络媒体、网络直播或网络游戏等互联网产业中的音视频直播、互动视频直播、游戏直播等应用。
三、优点1. 无需安装和配置复杂的服务器设备，简化了系统部署和运维难度，降低了使用成本。
2. 扩展能力强，支持上百万用户同步在线通讯，可应对不同规模的会议需求。
3. 提供高质量的音视频体验，支持1080P的高清视频、杜比5.1声音效果等，且能够适应不同的网络环境，保证了会议的稳定性和流畅度。
4. 安全可靠，通过密码、身份验证等多重方式确保会议的安全性和私密性，且能够支持全媒体加密。

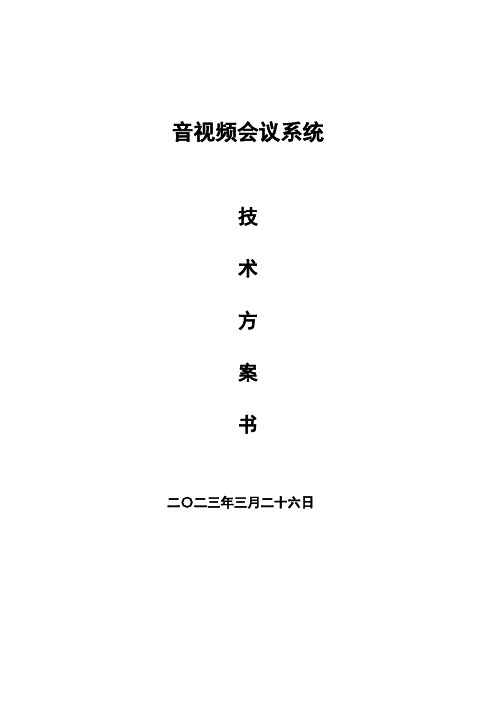

音视频会议系统技术方案书二〇二三年三月二十六日第一章. 系统概述1.1. 工程建设目标此次工程项目是承担会议室的视音频系统的设计、施工。
设计原则以满足会议室的场地音频扩声、会议发言、中央控制、远期扩展、各会议室的设备/信号方便管理及使用的目标。
满足以上功能实现的活动环境，本系统方案的设计拟由几个子系统组成：桌面显示系统、音响扩声系统、会议发言系统、信号处理系统和智能集中控制系统。
1.2. 系统基本配置及功能根据要建成具有高水平的多媒体会议室的要求，我公司在设计系统时，精心挑选系统设备，使完成后的系统具有先进后、实用性、高可靠性及方便扩展等特点。
会议室基本配置如下：（1）会议室设计1套的中央控制主机及触摸屏用于控制本会议室的设备及多信号调度。
（2）会议室设配备2台高清自动跟踪摄像机。
（3）会议室初步设置26台嵌入式发言单元，用于本单位开会使用。
（4）会议桌设置26台液晶升降器可实现显示器的升降，用中央控制系统控制。
（5）会议室1台VGA16X16矩阵、1台HD-SDI16X16视频矩阵、4台RGB1X8分配器、一台VGA32×4音视频矩阵处理所有设备的信号切换调度。
（6）扩声设备配备专业数字音频处理器、反馈抑制器、专业有源音箱。
（7）所有设备可用中控集中控制设备开启及信号切换完全在触屏完成。
1.3. 系统设计技术标准及规范1.《民用建筑电气设计规范》JGJ/T16-922.《高层民用建筑设计防火规范》GB50045-953.《智慧建筑设计规范》GB50045-954.《工业企业通讯设计规范》GBJ42-815.《工业企业通信接地设计规范》GBJ115-876.《厅堂扩声系统声学特性指针》GYJ25-867.《厅堂扩声特性测量法》GB/T4959-19958.《客观评价厅堂语言可懂度的RASTI法》GB/T14476-939.《歌舞厅扩声系统的声学特性指针与测量方法》WH0301-931.4. 系统设计原则鉴于会议是人类社会不可缺少的交流方式；随着社会发展，对会议应用趋势设备需求也不断提高，发展到现时的跨越时空限制多功能化、智能化的现代会议系统。

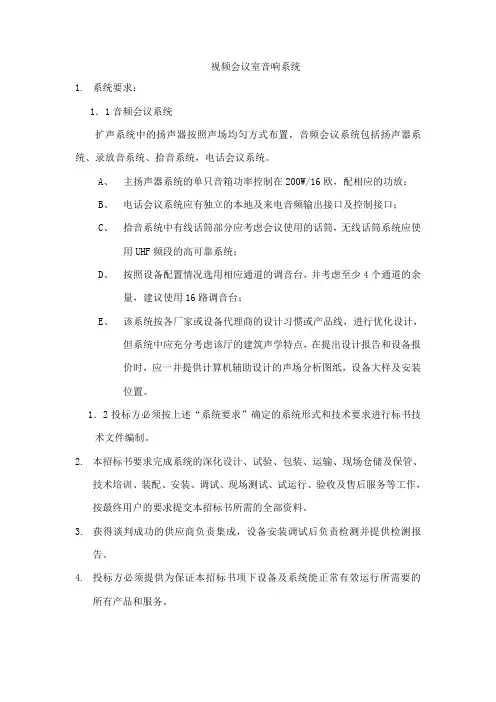

视频会议室音响系统1.系统要求：1．1音频会议系统扩声系统中的扬声器按照声场均匀方式布置，音频会议系统包括扬声器系统、录放音系统、拾音系统，电话会议系统。
A、主扬声器系统的单只音箱功率控制在200W/16欧，配相应的功放；B、电话会议系统应有独立的本地及来电音频输出接口及控制接口；C、拾音系统中有线话筒部分应考虑会议使用的话筒，无线话筒系统应使用UHF频段的高可靠系统；D、按照设备配置情况选用相应通道的调音台，并考虑至少4个通道的余量，建议使用16路调音台；E、该系统按各厂家或设备代理商的设计习惯或产品线，进行优化设计，但系统中应充分考虑该厅的建筑声学特点，在提出设计报告和设备报价时，应一并提供计算机辅助设计的声场分析图纸，设备大样及安装位置。
1．2投标方必须按上述“系统要求”确定的系统形式和技术要求进行标书技术文件编制。
2.本招标书要求完成系统的深化设计、试验、包装、运输、现场仓储及保管、技术培训、装配、安装、调试、现场测试、试运行、验收及售后服务等工作，按最终用户的要求提交本招标书所需的全部资料。
3.获得谈判成功的供应商负责集成，设备安装调试后负责检测并提供检测报告。
4.投标方必须提供为保证本招标书项下设备及系统能正常有效运行所需要的所有产品和服务。
5.投标方应配合最终用户完成在执行合同过程中与土建、相关系统接口标准及其它设备配合等方面的技术协调，并对工作做出安排。
所有安排必须取得最终用户的书面同意。
如果发生争议，应由最终用户裁决。
投标方都应遵守，并不得籍此要求增加费用或延长工期。
投标方应承担全部义务和责任，以完成最终用户的所有安排或指示。
6.深化设计和设备选型应做到构思成熟、先进可靠，保证长期运行的安全性、可靠性，并在一定时期内保持其先进性及系统的可扩展性。
7.投标单位必须在投标文件的技术部分中提供各个系统配置所需的用电量、配电方式、控制室设备平面布置，设备运行时的热量及吊装音箱等设备的重量等资料，并提供适当的施工建议。
音视频设计说明范文音视频设计是一个综合性的艺术设计领域，它结合了音乐、影像和设计的要素，通过运用各种技术手段来创造出视听愉悦的作品。
在当今社会，音视频设计已经成为了人们生活中不可或缺的一部分，无论是电影、电视剧、广告、音乐视频，还是各种网站应用和社交媒体，都需要音视频设计来增添趣味和吸引力。
音视频设计的目的是通过声音和图像来传达信息，引起观众的共鸣和情感上的反应。
它可以帮助人们理解和沟通，同时也可以刺激人们的感官和情感，使他们获得更加深刻的体验。
音频设计包括音乐、声音效果、录音以及各种声音处理技术，而视频设计则包括摄影、剪辑、特效和动画等。
首先，音视频设计需要考虑目标受众。
不同的受众有不同的喜好和习惯，因此设计师需要了解目标受众的特点，从而做出针对性的设计。
例如，针对年轻人的音视频设计可以采用更加动感和时尚的元素，而为年长的观众设计则可以注重传递更加深刻和内敛的情感。
其次，音视频设计需要有一个清晰的主题或故事线索。
一个好的设计作品需要通过音视频元素来讲述一个有趣和有深度的故事，这样观众才能更好地参与其中。
设计师可以通过剪辑、音效和音乐的选择来强调主题或情感，创造出更加丰富和独特的视听体验。
此外，音视频设计还需要注重节奏和流畅度。
一个好的音视频设计作品需要有合理的节奏感，让观众在观看和聆听时感到舒适和愉悦。
设计师需要运用剪辑、动画和特效等技术手段来达到良好的节奏和流畅度，避免作品过于冗长或杂乱无章。
另外，音视频设计还需要注重技术的运用和创新。
随着科技的不断发展，音视频设计也在不断更新和改变。
设计师需要熟悉和了解最新的音视频技术，从而在设计中融入创新的元素。
例如，虚拟现实和增强现实等技术可以为音视频设计带来更加丰富和立体的体验。
最后，音视频设计还需要注重版权和合法性。
在设计中使用音乐、影像和声音等素材时，设计师需要确保获得了合法的版权授权或使用许可，以避免侵权和法律纠纷。
同时，设计师也需要遵守相关的伦理和道德规范，不制作或传播任何具有负面影响或违法内容的作品。

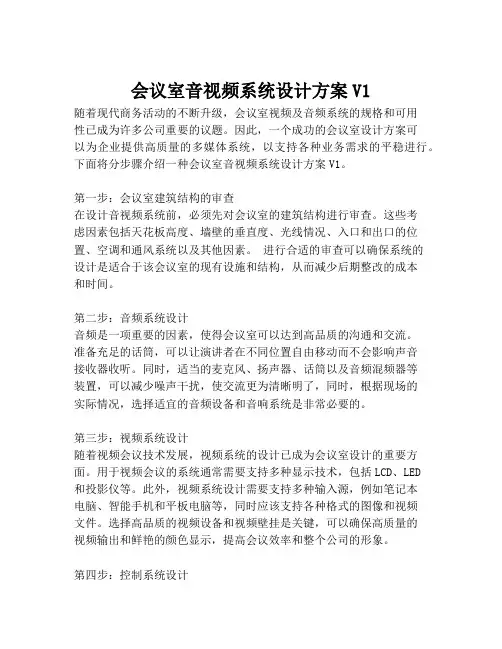

会议室音视频系统设计方案V1随着现代商务活动的不断升级，会议室视频及音频系统的规格和可用性已成为许多公司重要的议题。
因此，一个成功的会议室设计方案可以为企业提供高质量的多媒体系统，以支持各种业务需求的平稳进行。
下面将分步骤介绍一种会议室音视频系统设计方案V1。
第一步：会议室建筑结构的审查在设计音视频系统前，必须先对会议室的建筑结构进行审查。
这些考虑因素包括天花板高度、墙壁的垂直度、光线情况、入口和出口的位置、空调和通风系统以及其他因素。
进行合适的审查可以确保系统的设计是适合于该会议室的现有设施和结构，从而减少后期整改的成本和时间。
第二步：音频系统设计音频是一项重要的因素，使得会议室可以达到高品质的沟通和交流。
准备充足的话筒，可以让演讲者在不同位置自由移动而不会影响声音接收器收听。
同时，适当的麦克风、扬声器、话筒以及音频混频器等装置，可以减少噪声干扰，使交流更为清晰明了，同时，根据现场的实际情况，选择适宜的音频设备和音响系统是非常必要的。
第三步：视频系统设计随着视频会议技术发展，视频系统的设计已成为会议室设计的重要方面。
用于视频会议的系统通常需要支持多种显示技术，包括LCD、LED和投影仪等。
此外，视频系统设计需要支持多种输入源，例如笔记本电脑、智能手机和平板电脑等，同时应该支持各种格式的图像和视频文件。
选择高品质的视频设备和视频壁挂是关键，可以确保高质量的视频输出和鲜艳的颜色显示，提高会议效率和整个公司的形象。
第四步：控制系统设计会议室的音视频系统，必须能够轻松使用。
如果有易于使用的控制系统，每个人都可以在短时间内熟练操作。
我们可以使用一台集成了所有设备的控制系统，包括全功能遥控器、触控屏、语音控制和移动应用程序等，以及使不同的设备配合运作，以获得高质量的会议室音视频体验。
综上所述，“会议室音视频系统设计方案V1”需要较为细致的设计和准备，使用高品质的设备和合适的控制系统，可以支持灵活的工作和交流方式，同时为企业提供高效的商务交流体验。
设计技术文件某视频会议室音视频系统视频会议室音视频系统设计说明（一）会议系统设计概述一、概述会议，是信息交互的一种活动。
人们总是通过一些会议来传达或者获取一些比较重要的信息。
会议的主题不同，信息的量、内容等等也不一样。
会议室是信息交互的平台。
实现信息的传递主要是两种方式，就是视和听。
视觉的内容主要是图像和文字资料，听觉的内容则是声音。
会议室的结构不同，传递方式的侧重点也不一样。
多媒体是信息交互的载体，是由具体设备构成一个信息处理系统，并通过终端设备把它所承载的信息内容（主要是声、像）具体、系统的表达出来，给人们一个形象的感官认识。
现代多媒体会议室已成为现代新型办公建筑越来越重要的设计范畴，随着时间的发展，对音视频高质量和网络化集成设计都提出了全新的概念。
在参加了近年来较有影响的工程设计后，对一些高级别会议系统的要求有了以下认识。
现代会议系统功能设计包括：大屏幕显示功能、发言及表决功能、摄像跟踪功能、扩声及音响功能、远程视频会议功能、会议设备集中控制功能、音视频记录功能。
综合来讲，多媒体会议室就是为了满足人们信息交互的需要，根据系统的功能进行方案设计，由各种传递和表达信息的多媒体设备构建而成的一个平台。
多媒体会议室是一个独立的完整的系统，这个系统结构可以很复杂，也可以很简单，影响这个结构的因素是会议室的建设目标如会议室的功能要求、实现这些功能所包含的信息量以及传播这些信息的途径等等。
随着信息技术的不断发展，会议室所包含的信息量越来越丰富，传播信息的途径也多种多样。
一个大型会议室除了要满足传统简单的会议要求外，还应具有高雅格调和优美音质、清晰图像演示并进行会议记录等，而且还可以根据要求扩展配备同声传译系统和投票表决功能以及远程视频会议系统。
一般由显示、多媒体音视频信号源、音响、切换和中央集中控制几大部分组成。
选取具备先进功能的DVD和录像机以及实物和图文传送器通过大屏幕投影机还原其图像，为了更高效、实时地指挥需要配备一套中央集中控制设备，控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能，大大提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识。
因此会议室的设计合理性决定了会议音视频效果的质量，也直接影响了开会的效率。
完整的视讯会议室规划设计除了可提供参加会议人员舒适的开会环境外，更重要是逼真地反映现场（会场）的人物和景物，使与会者有一种临场感，以达到视觉与语言交换的良好效果，由会议室中传送的图像包括人物、景物、图表、文字等应当清晰可辨。
非常荣幸能得到这样一个机会，由我公司提供一个完善的技术方案。
我们将本着客户至上的原则，为贵方的高质量系统的建设贡献我们的力量。
二、设计说明我方在认真调查、了解本音视频会议系统技术指标及功能要求的情况下，依据现有的国家标准、规范、并参照国际上通用的规范进行。
基本技术依据的概念，在此为参照和等同。
（包括特性参数要求标准、特性参数测量方法，规范标准、电气设计规范，安全要求等）。
运用我方的系统设计经验，在满足功能需求的前提下，完成本系统方案设计。
音视频会议系统工程技术是汇集了多项学科知识的一项综合技术，它随着专业音视频相关技术的发展而发展的。
尤其是设备的性能和档次越来越高，专业工程技术的重要性就越来越强，作一个比喻：专业音视频工程的施工好比裁缝在剪裁一件衣服，专业音视频的设备好比衣服的面料，市场上什么样的面料谁都可以买到，可是好的裁缝能将一般的面料发挥出它的最大特点，做成一件好衣服；而再好的面料拿给一个蹩脚的裁缝，他也做不出一件像样的衣服。
专业音视频工程的施工就好似这样，同样的造价，不同的设计，工程品质会有高低之分；同样的设备，不同的设施，工程品质也会有高低之分。
我们将根据对图纸的仔细分析研究，对本音响系统的设计着重考虑它的科学性，设备的先进性，功能的实用性，使用的可靠性，使扩声系统能达到国际标准。
在系统设计中，我们首先坚持以下基本原则：2.1设计原则：系统功能要求进行系统设计和设备配置。
系统设计主要考虑以下原则：1）先进性原则：采用的系统结构应是先进的、开放的体系结构，整个系统应体现当今音响技术的发展水平。
2）实用性原则：能够最大限度的满足实际工作需要，把满足用户的业务管理作为首要目标，采用集中管理控制模式，在满足功能需求的基础上力求操作方便、维护简单、管理简便。
3）可扩充性、可维护性原则：要为系统以后的升级预留空间，要求结构设计合理规范以保证系统的维护工作方便快捷。
4）经济性原则：在保证系统先进性、可靠性和高性价比的前提下，通过优化设计达到实现节省投资的目标。
系统参考以下标准和规范：●GB50045-95（2005年版）《高层民用建筑设计防火规范》●JGJ/T16-92《民用建筑电气设计规范》●GBJ16-87（2001年版）《建筑设计防火规范》●GB/T50314-2000《智能建筑设计标准》●GB/T50311–2000《建筑与建筑群综合布线工程设计规范》●GB/T50312–2000《建筑与建筑群综合布线系统工程验收规范》●YD/T 926.1–97《大楼通信综合布线系统》●GB50116-98《火灾自动报警系统设计规范》●GB50166-92《火灾自动报警系统施工及验收规范》●GB/T50174-93《电子计算机机房设计规范》●GB4026-83《电器接线端子的识别和用字母数字符号标志接线端子的通则》●GB50169-92《电气安装工程接地装置施工及验收规范》●GB50254-96《电气安装工程低压电器施工及验收规范》●GB/T15381-94《会议系统电及音频性能要求》●GA/T74-2000《安全防范系统通用图形符号》●GB12060-89《声系统一般术语解释和计算方法》●GB10240-88《电声产品音质主观评价用节目源编辑制作规范》﹝检测验收用节目源﹞●GB6278-86《模拟节目信号》﹝检测验收用节目源﹞●GB/T15135-94《广播及类似用途声系统设备互连用连接器的应用》●GB/12060-89《声系统设备一般术语解释和计算方法》●GB/T14197-93《声系统设备互连的优选配接值》●GB/T14947-94《声系统设备互连用连接器的应用》●ANSI/EIA/TIA-569《电信走道和空间的商用建筑标准》●ANSI/EIA/TIA-606《商用建筑物电信设备的管理标准》●ISO11801《建筑通用布线标准》●GBJ42-81《工业企业通信设计规范》其它现行的国家和行业一级语言与音乐标准及规范2.2系统功能划分根据这一领域的需求以及我们的实际工程经验，区域划分如下：布局示意图我们将整个会议系统分成以下几个子系统：◆高清视频显示系统（主要设备：投影机、液晶电视）◆高清信号处理系统（主要设备：高清矩阵切换器、延长器等）◆专业厅堂扩声系统（主要设备：音响、功放、调音台等周边设备）◆数字会议发言系统（主要设备：会议主机、发言单元）◆视频会议热备系统（主要设备：跟踪主机、摄像头）◆智能集中控制系统（主要设备：中控主机、移动触摸屏）◆视频会议备份系统（主要设备：扬声器、终端等）2.3系统功能设计说明结合业主方具体使用情况，功能需求，对每个系统做以下阐述2.3.1高清视频显示系统系统概述显示系统，就是将信息内容通过图形的方式直观的表达出来。
由于数字和液晶技术的飞速发展，大屏幕已成为会议室建设的重要组成部分。
它不但可以显示DVD影碟、录像、实时监控等视频信号，还可以显示实物和图文以及计算机画面，成为传播信息的主要载体之一，最广泛、最主要的图形信息载体。
实际使用中，为满足各种不同的显示需求，增添辅助显示系统，通过矩阵切换以达到各区域显示不同的内容。
辅助显示信息显示投影显示系统150寸120寸2.3.2高清信号处理系统会议室是重要决策，政策和战略方向制定的场所。
A/V是多数企业的决策过程中重要一部分，在一个大屏幕上参与者通过携带的笔记本共享分析的电子数据或图片PPT。
AV矩阵切换器是用于声音与其同步复合视频信号的切换设备，即音视频切换器。
它的输入输出接口为标准的BNC或RCA接口，可以通过软件控制、面板按钮、遥控等方式在信号输出端任意的选择输入端的音频与复合视频信号切换至音响系统与显示设备。
矩阵切换器提供音频，视频和计算机信号管理产品是将其无缝整合成任何高端会议室或功能会议室的必要产品。
由克莱默产品组成的A/V系统易于分享意见。
2.3.3专业厅堂扩声系统2.3.3.1.概述会议厅音频扩声系统要进行语言、其它影音资料音频信号的重播，在设计时重点考虑扬声器的分布以及声压覆盖的均匀，系统的互相信号的交流。
作到各种音频信号重播清晰不混浊。
根据国家厅堂扩声系统设计的声学特性指标标准，在空场稳态准峰值状态下的最大声压级a.语言扩声系统一级标准要≥90dB，b.语言和音乐扩声系统一级标准要达≥95dB； c.声场不均匀度要做到1.0kHz 和4.0kHz时测量≤8dB；d.传声增益在0.125~4.0 kHz的平均值要≥-8dB；以上为国家标准我们的音频扩声系统一定要达到和超过国家规定的标准，以体现系统的优异性能。
多功能大厅扩声系统的音响效果应能符合以上GYJ125厅堂扩声系统设计的声学特性指标中的语言和音乐兼用一级标准演讲时应能达到语言清晰、无失真、声压余量充分、声场分布均匀、无声反馈啸叫，声像定位正确。
建筑声学上的缺陷，我们要能通过电声的方式予以补偿，因此扩声设备的质量必需是高质量的。
根据厅堂扩声系统设计的声学特性指标，在空场稳态准峰值状态下的最大声压级a.室内语言扩声系统一级标准要达90dB，b.室内语言和音乐扩声系统一级标准要达95dB；我们的系统按照b标准来进行设计同时也就兼达到a标准了。
参照专业扩声系统执行的国家(可行业)标准高层厅堂采用最先进的线性阵列主扬声器小型会议采用外观小巧精美高品质音质的柱型扬声器2.3.4 数字会议发言系统2.3.4.1. 概述信息时代化的今天，人们实时沟通越来越频繁，对快速的信息沟通的要求也越来越高，在从大型的国际型政治会议到小型的企业商务谈判，我们的沟通无时无刻不依赖于会议。
于是在上世纪70年代初，一种简单的会议系统(Conference Systems) 因应而生，并且很快成为声频技术的一个重要分支。
从政府机构的会议中心、指挥中心、监控中心、审判法庭到教育科研环境的多媒体教室、培训中心、学术报告厅, 商务环境的行政会议室, 星级酒店的多功能厅以至大型的国际会议中心, 会议系统都已获得广泛应用。
随着我们的需求在快速发展着，从单一的点到点的模式逐渐发展到点到多点，甚至多点对多点的模式，IT技术的飞速发展，让我们慢慢习惯并非常依赖于这项技术为我们带来的便捷、快速而低廉的工作模式，于是，IT与音视频和网络的融合，把我们从简单的音频会议到如今丰富多样的视频会议、网络会议，传统的会议模式经历着变革性发展。
