室内分布系统验收规范第一分册工程验收规范(doc 33页)
- 格式：doc
- 大小：1.64 MB
- 文档页数：81
下载文档原格式
合集下载
4.联通室内分布系统验收规范(精)
中国联通公司目录1范围 (32开通前验收测试 (32.1 验收指标要求 (32.2 验收测试方法 (63开通测试 (123.1 GSM900/1800室内分布系统开通测试 (12 3.2 WCDMA室内分布系统开通测试 (183.3 开通测试报告要求 (364室内分布系统初验要求 (364.1 现场检查 (364.2 开通测试结果检查 (424.3 相关文档检查 (434.4 编制《初验报告》 (445试运行要求 (446终验 (456.1 终验检验内容要求 (456.2 终验报告内容要求 (467工程质量验收表 (46附件1:驻波比测试记录表 (46附件2:天线口功率记录表 (47附件3:GSM直放站主要性能测试 (47附件4:GSM干线放大器主要主要性能测试 (48 附件5:WCDMA直放站主要性能测试 (48附件6:WCDMA干线放大器主要技术指标 (49 附件7:《站点切换记录表》 (50附件8:G网CQT拔打测试记录 (50附件9:W网CQT拔打测试记录 (51附件10:《GSM室内分布系统开通优化测试报告》 (52附件11:《WCDMA室内分布系统开通测试报告》 (52中国联通室内分布系统验收规范1 范围中国联通室内分布系统设计规范主要规定了中国联通室内分布系统的验收指标要求和验收方法要求等内容。
2 开通前验收测试开通前验收是在工程实施阶段针对驻波比(天线、无源器件、馈线和馈线头、天线口功率、干放性能、信源直放站及信源基站性能等进行测试,以确保其满足验收指标要求。
2.1 验收指标要求2.1.1 驻波比(天线、无源器件、馈线和馈线头馈线头驻波比≤1.4;无源器件及天线驻波比≤1.4;分布系统整体驻波比≤1.5。
2.1.2 天线口功率在GSM900、GSM1800、WCDMA频段,天线口功率达到原设计要求;天线口发射功率≤15dBm/载波(电梯井等特殊场景的天线口最大发射功率可以根据具体情况测算,但必须满足国家环保标准要求。
室内分布系统工程施工及现场验收规范
施工环境要求
1、施工区域的井道、楼板、墙壁等不得渗水。
2、施工区域及其附近严禁存放易燃易爆等危险品。
3、市电已引入，照明系统已能正常使用。
4、建筑的防雷保护接地系统已经竣工并验收合格，接地电阻值必须符合工程设计要求。
设备器材检验
1、开工前建设和施工单位的代表应对已到达施工现场的设备和主要材料的规格型号及数量共同进行清点和外观检查，应符合下列要求：
d)当发现有受潮、受损或变形的设备和器材时应由建设单位和施工单位的代表共同进行鉴定，并做好记录，如不符合相关标准要求时，应通知供货单位及时解决。
e)根据设计规模清点本期系统工程的器件数量，并填写设备器件清检清单；
2、准备相关的设计图纸并进行工程内容的核实(设计是否满足《室内覆盖方案审核原则》的要求)，填写工程说明表。
4、当光纤需要弯曲布放时，要求弯曲角保持圆滑。其曲率半径不小于40mm。
5、编扎后的光纤连接线在槽道内应顺直，无明显扭绞。
6、爬梯及走线架上的光纤应绑扎牢固，光纤在垂直上升段绑扎点间隔应不大于1米；室内光纤在每楼层间、光纤拐点及直线段每隔5米均应挂置标识牌。
泄漏电缆的布放
1、泄漏电缆的布放除了满足射频同轴电缆布放要求外，安装位置、安装方式必须符合工程设计要求，如安装位置需要变更，必须征得方案设计负责方和建设单位的同意，并办理设计变更手续。
2、泄漏电缆的布放的最小弯曲半径、最大张力和固定夹最小间隔等要求，应满足相应的技术指标。
3、泄漏电缆布放时，不应从锋利的边或角上划过。如果不得不将泄漏电缆长距离的从地面或小的障碍物上拉过，应使用落地滚筒。
有源设备的安装
1、安装位置、设备型号必须符合工程设计要求，并参照节的相关要求。
2、有源设备不允许空载加电。
中国移动TD-SCDMA室内分布系统测试验收规范
中国移动TD-SCDMA室内分布系统测试验收规范Q/XSD04.05-2014编制：工程部审核：批准：2014年10月5日目录第一章总则 (3)第二章测试前期准备 (4)2.1 仪器设备 (4)2.2 测试准备 (4)2.3 log文件命名规范 (5)2.4室内覆盖指标图例 (5)第三章现场测试方法 (6)3.1 DT测试方法： (6)3.2外泄测试方法 (6)3.3室内外切换测试方法 (6)3.4定点测试方法 (6)第四章测试流程 (7)4.1测试流程图 (7)4.2流程说明 (8)4.2.1开站测试阶段 (8)4.2.2 优化测试阶段 (8)第五章测试项目及指标 (8)1无线网络覆盖测试 (8)2 CS域指标测试 (9)3 PS域指标测试 (11)4外泄指标测试 (12)5 HSDPA指标测试 (13)6 室内外切换指标测试 (13)7 电梯切换指标测试 (14)第六章测试评估指标要求 (14)6.1测试评估指标 (14)第一章总则1.1为落实TD室内分布系统工程建设工作开展，保证TD室内分布系统的网络质量，规范验收工作，特制定《中国移动TD-SCDMA室内分布系统测试验收规范》；1.2本规范用于指导并规范TD室内分布系统改造工程质量验收、单站优化测试、业务质量测试的方法、流程和标准；第二章测试前期准备2.1 仪器设备2.2 测试准备2.2.1基础资料a)系统设计方案（含最终的系统图、平面图AUTOCAD图纸、器件清单）、机房设计图纸；b)站点基础信息表（站点名称、位置、室内分区、室外邻区，频点扰码信息等）；c)基站OMC-R有关数据统计表；d)将平面图变更为路测图，导入电脑。
2.2.2仪器设备a)检查所有测试设备，保证其能正常工作；b)检查测试所需的各类附件（测试线、负载、功分器、耦合器等）；c)所有仪器仪表携带足够的电池（正常工作8小时以上）。
2.3 log文件命名规范测试log文件名称应包含站名、楼层、业务、时间。
室内分布验收规范
室内分布验收（施工）规范2．1 系统运行指标要求2．1．1信号强度要求：在基站设备工作正常情况下，对移动通信的盲区覆盖，应保证90%以上覆盖区域的信号强度不低于-80dBm；对基站信号重叠区，应保证90%以上覆盖区域的信号强度不低于-75dBm；在满足以上条件下，手机应优先占用室内分布系统信号。
覆盖建筑物周围地面室内分布系统的信号强度不应高于-90dBm。
2．1．2 信号质量要求：所有覆盖区域测试手机接受信号质量Rx QULITY(sub)平均值应在1.5（误码率0.6%左右）以下，质差不允许出现6以上；实际拨打测试中应感觉良好、无断续、杂音等现象。
2．1．3 RA(Random access)成功率要求：RA成功率反映了系统的可接入性，RA成功率过低将导致手机不容易接入。
使用微蜂窝做信号源的室内分布系统，在微蜂窝设备工作正常的情况下RA成功率要求每天统计结果不得低于99.0%（视公司整个BSC的RA成功率情况而定）；使用宏蜂窝做信号源的室内分布系统，宏蜂窝的RA成功率不得低于原来指标。
2．1．4 切换要求：室内分布系统与周围基站要有良好的切换关系，在基站设备工作正常的情况下，忙时切入和切出成功率应分别在95 .0%以上，并不应有频繁切换现象；分布系统信号覆盖范围内，手机不应切换到其它小区。
2．1．5 掉话要求：在基站设备工作正常的情况下，用微蜂窝做信号源时，每天全天统计平均掉话率应低于2.0%，或者最多掉话次数每小时增加不应超过5次。
2．1．6拥塞要求：所有与室内分布系统有关的微蜂窝、宏蜂窝基站不应出现不正常拥塞现象，确实出现拥塞的要结合实际话务量进行分析解决。
2．2方案设计要求2．2．1 设计的方案格式统一。
设计原稿要用彩色打印机打印，各种不同型号的馈线及元器件要显著标示区分。
方案应包含系统设计总图、标准楼层与特殊楼层平面图。
系统设计总图上应标示各段馈线的损耗、线长及各元器件的进出口功率和天线口功率（2G 和3G）。
住宅工程质量分户验收规范
住宅工程质量分户验收规范、标准一、墙面、地面和顶棚面层质量1、验收内容：1）、地面空鼓、裂缝、起砂；检查方法及数量：小锤轻击和观察。
全数检查。
2）、墙面和顶棚空鼓、裂缝、脱层、爆灰；检查方法及数量：小锤轻击和观察.全数检查. 3）、有排水要求的建筑地面面层与相连接各类面层的标高差。
检查方法及数量：钢尺检查每一处不少于2点。
全数检查。
2、验收标准：1）、地面空鼓面积不应大于400cm2,且每自然间不多于2处可不计;不得出现裂缝和起砂。
（裂缝应按有关技术要求、规定进行整改处理）2）、墙面和顶棚无渗漏、空鼓、脱层、裂缝、爆灰.3)、有排水要求的建筑地面面层与相连接各类面层的标高差应符合设计要求。
二、门窗安装质量1、验收内容：1）、外窗台高度检查方法及数量：钢尺检查，每一处不少于2点（每一窗台记录最低点).全数检查。
2)、外窗渗漏检查方法及数量:观察。
全数检查.3) 推拉窗防脱落装置检查方法及数量：观察、手扳检查。
全数检查.4）安全玻璃认证标志检查方法及数量:观察.全数检查。
2、验收标准:1）外窗台净高不低于0。
90m，不得有负偏差，否则应采取防护措施.2）外窗及周边无渗漏。
3）推拉窗必须有防脱落装置.4) 应使用安全玻璃的，不得使用普通玻璃，玻璃上有安全认证标志。
三、栏杆安装质量1、验收内容：1）栏杆高度检查方法及数量：钢尺检查,每片栏杆不少于3处（每片栏杆记录最小值）.全数检查.2）竖杆间距检查方法及数量：钢尺检查,每片栏杆不少于3处（每片栏杆记录最大值）。
全数检查。
3）防攀登措施检查方法及数量:观察。
全数检查.4）护栏玻璃检查方法及数量：观察,尺量检查.全数检查。
2、验收标准:1）临空高度在24m以下时，栏杆高度不应低于1。
05m，临空高度在24m及24m以上（包括中高层住宅)时，栏杆高度不应低于1.10m。
2）防护栏杆的栏杆垂直净间距不应大于0。
11m。
3) 栏杆应防止攀登。
4）护栏玻璃的使用必须符合设计要求，并符合下列规定：承受水平荷载的无框架护栏玻璃必须使用钢化玻璃或钢化夹层玻璃,公称厚度不应小于12mm.当护栏一侧距楼地面高度为5m及以上时，必须使用钢化夹层玻璃.不受水平荷载的护栏玻璃应符合《建筑玻璃应用技术规程》（JGJ113—2003)的规定，且公称厚度不应小于5mm的钢化玻璃或厚度不应小于6.38mm 的夹层玻璃.四、防水工程质量1、验收内容:1）屋面渗漏检查方法及数量：根据安全和功能检验(检测）报告或雨后观察。
室内分布系统工程规范

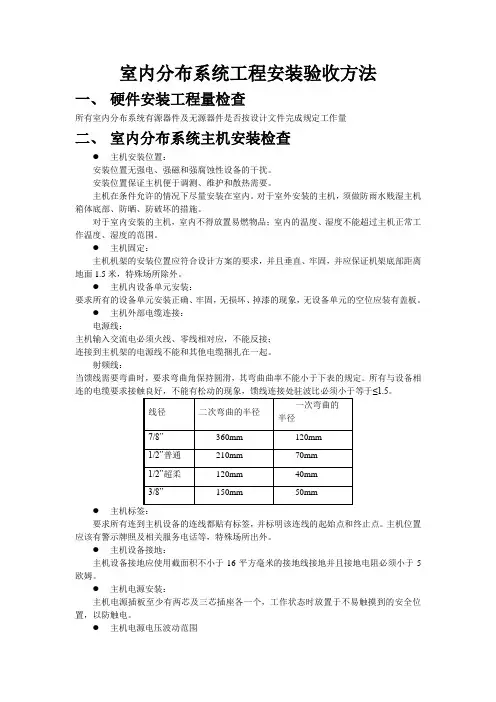

室内分布系统工程规范⏹主机（微蜂窝、干线放大器）架设规范1.主机应尽量选取干燥通风不易被非专业人员接触的位置。
2.主机的安装应选择便于维护的位置，机架水平、稳固。
3.所有有源设备加装馈线接地件，接地件与大楼地网连接，各设备不能串联接地。
要求采用16平方的接地线，并用螺丝紧固。
4.主机安放位置应避免强电干扰。
5.为主机引入电源时应加入10安培的空气开关。
6.设计时应避免干放之间的串联而增大信号的噪声。
7.明确干放MS、BS的接口方向，正确连接电缆。
⏹工程布线规范1.电缆线辅放的具体路由、位置与施工图一致，符合施工图的要求。
2.工程中所有明线原则上要求全部套PVC管或软管，并在PVC管上粘贴移动标签。
3.所有电缆避免与强电及接地线并行走线。
4.电缆线本身应确保外皮无损坏现象。
5.电缆线转弯圆滑，顺其自然，8D电缆最小曲率半径大于60MM，1/2电缆最小曲率半径大于125MM。
6.在井道内电缆布线应符合以下要求：1)每根电缆线都平直整齐。
2)电缆线相互之间紧密靠拢、平行，不得交叉、扭曲。
3)电缆理顺成束，用尼龙线扎绑扎于井道或走道的横档上，但不能勒伤电缆线。
4)电缆连续上下弯的垂直部分，应进行空绑。
5)尼龙线扎扎紧后多余部分必须剪去。
7.槽道内电缆布线应符合下面要求：1)电缆顺直，无扭绞、打结现象，但电缆亦不得笔直拉紧。
2)低高槽道间电缆的上下应在同侧，避免交叉。
3)电缆跨出槽道下线，应在电缆拖架上绑扎。
4)电缆严禁溢出槽道。
8.顶棚内电缆一般应沿墙边走线，每隔2M将电缆理顺成束扎紧，并视顶棚内部实际结构情况把电缆束扎紧固定。
9.每根电缆两端必须粘贴移动标签，井道内及较长的电缆（大于20M）须在电缆中部加贴标签。
标签应粘贴于显著位置，要求整齐、美观。
10.主干电缆（如管井和机房内的馈线）要求粘贴标示电缆走向的标签。
注：在布线过程中，不能损坏建筑物内原有的各种设施。
⏹接头制作规范1.根据实际需要截取相应长度的电缆。

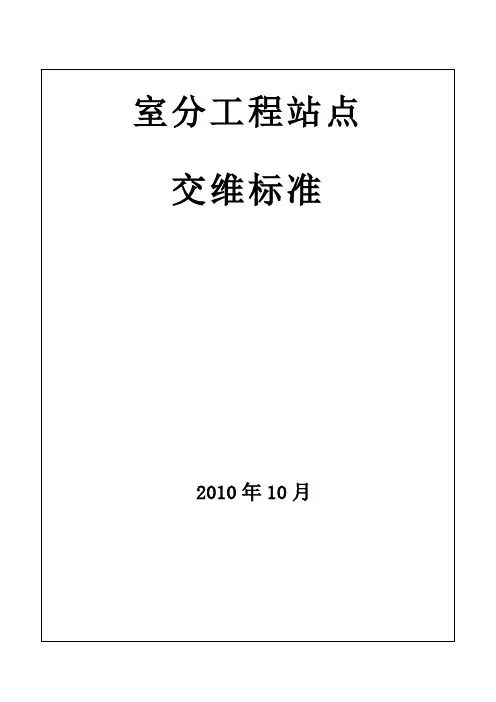

室分工程验收细则交维标准
室分工程站点交维标准2010年10月1.室内分布系统类型1.1室内无线转发分布系统1.2室内光纤分布系统1.3室内微蜂窝分布系统2.工程安装2.1 主机安装：2.1.1安装位置要求：2.1.1.1主机不能落地安装，安装场所应干燥、灰尘小、且通风良好；2.1.1.2主机安装位置便于馈线、电源线、地线的布线；2.1.1.3主机挂壁式安装时，主机底部距离地面为1.5米，在机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；2.1.1.4主机落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调。
2.1.2 挂壁主机外部的布线：2.1.2.1主机、分机的跳接馈线、电源线、地线均置于100×40mm的线槽内走线；2.1.2.2主机走线槽安装分A、B、C三种标准类型。
(1) A类型为单台主机布线线槽的安装，主机下方线槽相距主机底部150mm 水平安装，线槽长度与主机同宽。
主机侧面线槽距离主机侧面20mm，垂直安装于主机左、右侧面均可，线槽下端延伸至与接地排同高，上端延伸至所需位置；(附图A)(2) B 类型为单台主机及覆盖端主机布线线槽的安装。
主机上、下端均安装线槽，与主机相距150mm 水平安装。
主机侧面线槽距离主机20mm 垂直安装于主机左、右两侧均可，线槽下端延伸至与接地排同高，上端延伸至所需位置；（附图B ）图A图B(3) C类型为多台主机布线线槽的安装，主机四周均安装线槽，主机上、下端线槽与主机相距150mm水平安装，两侧的线槽与主机相距20mm垂直安装，其中-侧线槽下端延伸至与接地排同高、线槽上端延伸至所需位置。
（附图C）图C2.1.2.3线槽内走线均用走线排及2.5×100mm扎带固定，水平/垂直走线必须平直美观,走线固定间距为300mm。
2.1.2.4主机接地排安装于主机下方，距地面150mm-200mm紧靠垂直线槽水平固定。

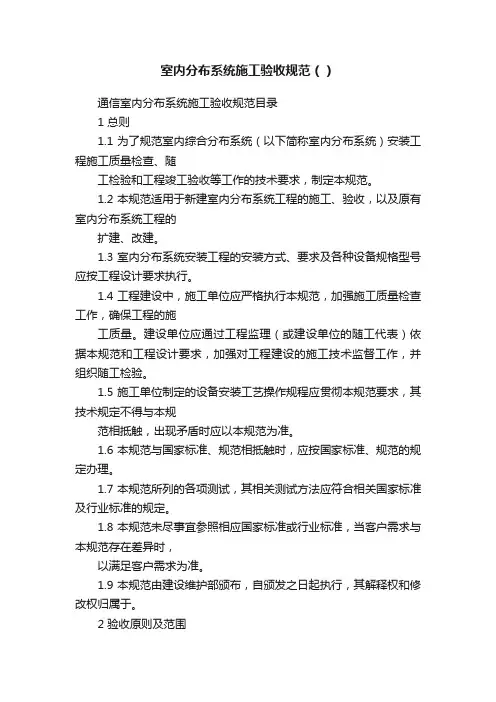

室内分布系统施工验收规范（）
室内分布系统施工验收规范（）通信室内分布系统施工验收规范目录1 总则1.1 为了规范室内综合分布系统（以下简称室内分布系统）安装工程施工质量检查、随工检验和工程竣工验收等工作的技术要求，制定本规范。
1.2 本规范适用于新建室内分布系统工程的施工、验收，以及原有室内分布系统工程的扩建、改建。
1.3 室内分布系统安装工程的安装方式、要求及各种设备规格型号应按工程设计要求执行。
1.4 工程建设中，施工单位应严格执行本规范，加强施工质量检查工作，确保工程的施工质量。
建设单位应通过工程监理（或建设单位的随工代表）依据本规范和工程设计要求，加强对工程建设的施工技术监督工作，并组织随工检验。
1.5 施工单位制定的设备安装工艺操作规程应贯彻本规范要求，其技术规定不得与本规范相抵触，出现矛盾时应以本规范为准。
1.6 本规范与国家标准、规范相抵触时，应按国家标准、规范的规定办理。
1.7 本规范所列的各项测试，其相关测试方法应符合相关国家标准及行业标准的规定。
1.8本规范未尽事宜参照相应国家标准或行业标准，当客户需求与本规范存在差异时，以满足客户需求为准。
1.9 本规范由建设维护部颁布，自颁发之日起执行，其解释权和修改权归属于。
2 验收原则及范围2.1 验收原则和依据2.1.1验收原则1、遵守国家法律法规及国家、行业已有相关标准。
2、本规范验收组织与流程遵守已有制度。
3、在满足基本验收项目前提下，重点验收项目选择的原则：（1）对后期网络运行影响大的指标；（2）侧重新业务、新功能；（3）有利于后期运行维护；（4）本期工程的特殊场景。
4、在进行实际验收时，可采取资料复核、现场检查测试、记录检查相结合的方式进行，现场不具备测试条件的项目，原则上可直接利用厂验报告、产品出厂检验报告、随工验收报告、现有标准测试报告、全网联调结果记录以及集团统一组织的测试等相关结论。
2.1.2验收依据1、国家现行的施工及验收技术规范；2、原邮电部、原信息产业部以及工业和信息化部的有关文件；3、中华人民共和国通信行业标准《无线通信系统室内覆盖工程验收规范》（YD/T5160）；4、国家通信行业标准，《通信工程建设环境保护技术规定》(YD5039)；5、中华人民共和国卫生部颁发“环境电磁波卫生标准”和国标《电磁辐射防护规范》(GB8702)；6、工业与信息化部标准《电信基础设施共建共享工程技术暂行规定》（YD5191）；7、电信运营企业现行的室内分布系统验收规范及测试规范；2.2 验收内容和范围2.2.1本验收规范主要对室内分布系统的有源放大设备或器件(下文合称有源设备)、无源器件、天线、缆线等的施工工艺情况及整个分布系统性能指标进行验收。

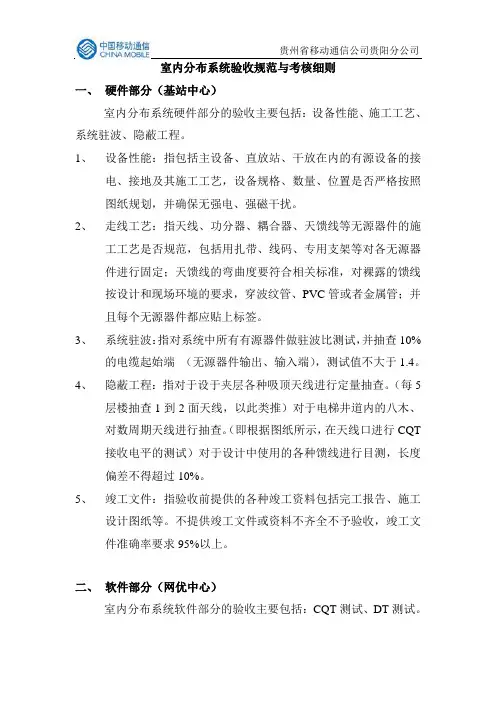

室内分布统验收规范与考核细则(新)
室内分布系统验收规范与考核细则一、硬件部分（基站中心）室内分布系统硬件部分的验收主要包括：设备性能、施工工艺、系统驻波、隐蔽工程。
1、设备性能：指包括主设备、直放站、干放在内的有源设备的接电、接地及其施工工艺，设备规格、数量、位置是否严格按照图纸规划，并确保无强电、强磁干扰。
2、走线工艺：指天线、功分器、耦合器、天馈线等无源器件的施工工艺是否规范，包括用扎带、线码、专用支架等对各无源器件进行固定；天馈线的弯曲度要符合相关标准，对裸露的馈线按设计和现场环境的要求，穿波纹管、PVC管或者金属管；并且每个无源器件都应贴上标签。
3、系统驻波：指对系统中所有有源器件做驻波比测试，并抽查10%的电缆起始端（无源器件输出、输入端），测试值不大于1.4。
4、隐蔽工程：指对于设于夹层各种吸顶天线进行定量抽查。
（每5层楼抽查1到2面天线，以此类推）对于电梯井道内的八木、对数周期天线进行抽查。
（即根据图纸所示，在天线口进行CQT接收电平的测试）对于设计中使用的各种馈线进行目测，长度偏差不得超过10%。
5、竣工文件：指验收前提供的各种竣工资料包括完工报告、施工设计图纸等。
不提供竣工文件或资料不齐全不予验收，竣工文件准确率要求95%以上。
二、软件部分（网优中心）室内分布系统软件部分的验收主要包括：CQT测试、DT测试。
三、考核细则对于室内分布系统验收中出现的各种不规范工程细节，将根据实际情况进行考核打分扣相应工程款，每站点总分100分（每分扣200元）。
第一次验收低于50分为不合格，除扣相应工程款外，该施工单位将被停工整顿三个月，高于50分的站点经限期整改后第二次验收不合格的将取消该施工单位本年度所有室内分布系统工程施工。
对于有监理公司参加的单项工程，监理单位将被加倍扣分（每分扣10元，但总扣款不超出该单站监理费）。
对于有源设备电源接地考核的是相应的电源施工单位（每分扣100元），由于有些站点的有源器件电源接地不是由本单位施工，所以考核的是相应的电源施工单位，鉴于室内分布施工单位需对各自施工的工程负责，如电源接地不合格虽然考核的是相应的电源施工单位，但扣分项是纳入本工程总分考核。
室内分布系统技术规范
第一部分：室内分布系统技术规范1．总体建设原则本次室内分布系统的建设，应遵循以下原则：(1)适用频段应包含联通GSM 900MHz频段和800MHz CDMA频段，可考虑兼顾联通GSM1800 MHz频段。
根据国家无委的有关文件规定，联通公司GSM 900MHZ数字蜂窝移动通信系统的工作频段为：909.000 MH Z—915.000 MH Z（上行，移动台发，基站收）954.000 MH Z—960.000 MH Z（下行，移动台收，基站发）共6 MH Z;联通公司800 MH Z CDMA数字蜂窝移动通信系统的工作频段为：825 MHz—835 MHz（上行，基站收移动台发）870 MHz—880 MHz（下行，基站发移动台收）共10 MHz;本次所建设的室内分布系统无源部分应可兼容以上频段，有源部分（如干放等）留有合路平台，分别接入相应的有源设备，设计方案应适用于两网同时工作，建设后测试结果应满足两网的需求。
联通公司GSM 1800数字移动通信系统的频段为：1745 MHz—1755 MHz（上行，移动台发，基站收）1840 MHz—1850 MHz（下行，移动台收，基站发）共10 MHz；由于联通GSM 1800 MHz频段与联通GSM 900 MHz频段和800 MHzCDMA频段频率相差较远，射频信号在传输介质以及空间环境中的传播有较大的差异，一方面，所建室内分布系统的对联通GSM1800MHz频段射频信号的衰减应重新核算并作出对应结构的修改，更重要的，联通GSM 1800MHz频段射频信号在空间传播中的损耗更大，为达到与GSM 900MHz网络和800MHzCDMA网络同样的覆盖，需要增加天线口功率或增加天线数量，更改分布系统的整体结构。
所以，为节约成本、降低设计难度，建设中可根据具体情况和实际需求选择是否兼顾联通GSM1800MHz频段。
（1）服务区域内的信号强度、话音质量和运行指标，按照实际需要事先指定，在设计与施工中加以保证，并在建设后的验收中进行评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内分布系统验收规范第一分册工程验收规范(doc 33页)中国移动通信企业标准QB-G-001-2010室内分布系统验收规范第一分册工程验收规范A c c e p t a n c e S p e c i f i c a t i o n o f I n d o o rD i s t r i b u t e d S y s t e mE n g i n e e r i n g f o r W i r e l e s sC o m m u n i c a t i o n目录1.范围 (1)2.规范性引用文件 (1)3.术语、定义和缩略语 (4)4.验收总则 (7)5.系统组成 (9)6.施工安装工艺验收 (11)6.1.施工安装环境检查126.2.施工安装前器件及材料环境检查126.3.信号源设备安装验收136.4.有源器件安装验收146.5.无源器件安装验收156.6.线缆布放验收166.6.1.一般要求166.6.2.线缆走道（或槽道）216.6.3.同轴电缆216.6.4.泄漏电缆236.6.5.五类线236.6.6.走线管246.6.7.电源线246.6.8.接地线266.6.9.光缆及尾纤276.6.10.其他信号线和监控线276.7.天线安装验收286.8.标签306.9.加电检查307.工程初验 (31)7.1.初验条件317.2.信号源设备验收327.3.器件指标验收327.3.1.室内分布系统驻波比测试327.3.2.天线口输出功率测试337.4.网络性能验收337.4.2.性能验收项目347.5.初验报告主要内容417.6.初验资料417.7.初验问题整改418.工程试运行 (42)8.1.试运行要求428.2.试运行观察指标428.3.试运行问题整改439.工程终验 (44)9.1.终验条件449.2.终验内容和要求459.3.终验报告主要内容469.4.终验问题整改4710.编制历史 (47)附录A 本规范规定用词说明 (48)附录 B 我国室内分布系统制式的频段范围（MHz） (49)附录C 工程自检报告 (50)附录D 施工安装工艺验收表 (52)附录E 工程初验验收表 (63)附录F 工程初验资料及结论清单 (67)附录G 常见室内分布系统标签的规格建议 (72)前言为适应无线通信室内分布系统工程验收的需要，加强工程的技术管理，保证工程质量，特制定《室内分布系统验收规范》。
该标准由两个分册组成：第一分册为工程验收规范，第二分册为验收测试规范。
标准编号标准名称序号[1] QB-G-001-2010 室内分布系统验收规范第一分册工程验收规范[2] QB-G-002-2010 室内分布系统验收规范第二分册验收测试规范本标准为《室内分布系统验收规范》第一分册工程验收规范，主要包含验收总则、施工安装工艺验收、工程初验、工程试运行和工程终验等几方面的内容。
本标准中涉及到的测试指标及方法可参见第二分册验收测试规范。
本标准由中移技〔2010〕223号印发。
本标准由中国移动通信集团公司技术部提出并归口。
本标准起草单位：中国移动通信集团设计院有限公司、中国移动通信集团福建有限公司。
本标准主要起草人：赵培张卫平方媛林文周QB-G-001-20101.范围本标准主要包含了无线通信系统室内分布系统施工安装工艺验收、工程初验、工程试运行和工程终验等几个方面的内容，供中国移动室内分布系统工程中进行施工质量检查、阶段验收以及竣工验收等工作使用，适用于中国移动的新建室内覆盖工程，扩建和改造工程参照执行。
本标准涵盖GSM和TD-SCDMA两种制式。
无线局域网（WLAN）的验收标准参见企业标准《无线局域网（WLAN）工程验收测试规范》（QB-W-035-2008）。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
表2-1 规范性引用文件3.术语、定义和缩略语下列术语、定义和缩略语适用于本标准：表3-1 术语列表4.验收总则1、本规范涉及无线通信系统室内分布系统的信号源部分和室内分布系统部分的施工安装工艺质量、基本的网络性能、工程档案、工程建设程序规范化等方面的验收，网络侧的其他部分验收应参见相应的标准、规范。
2、无线通信系统室内分布系统工程中涉及到的基站设备和直放站设备的设备验收可依据相关的技术体制及工程技术规范的要求进行。
3、验收应当在遵守国家法律法规、遵守国家、行业以及中国移动已有相关标准、组织与流程遵循遵守中国移动已有制度的前提下进行。
4、省市公司在进行实际验收时，可采取资料复核、现场检查测试、记录检查相结合的方式进行，现场不具备测试条件的项目，原则上可直接利用厂验报告、产品出厂检验报告、随工验收报告、中国移动通信有限公司统一组织的实验室测试及外场测试相关结论。
5、本规范的验收项目分为必选项和可选项，必选项是必须进行验收的项目，可选项是由省公司根据实际情况决定是否需要验收的项目。
6、在满足基本验收项目前提下，重点验收如下类项目：对后期网络运行影响大的指标、侧重新业务和新功能、有利于后期运行维护以及本期工程的特殊场景。
7、综合室内分布系统应严格控制不同系统之间的干扰，所使用的器件和线缆应涵盖所有需要接入系统的工作频段，相关器件指标应满足企业标准《综合室内分布系统技术要求》（QB-A-005-2004）的要求，安装工艺和网络性能应满足本规范中各系统单独验收时的具体要求。
8、无线通信系统室内分布系统工程验收应按照图1所示的流程进行。
图1 工程验收工作流程5.系统组成室内分布系统的网络结构如下图所示。
图2 室内分布系统示意图室内分布系统主要由信号源和分布系统两部分组成。
信号源包括：所含制式的基站、基站拉远设备、无线或有线中继设备，室内信号分布系统是由有源器件、无源器件、天线、线缆等组成。
各器件的详细说明如下：1、施主信源信号源主要包括宏基站、微蜂窝、分布式基站和中继接入的各类直放站等。
2、有源器件有源器件主要包括干线放大器以及光纤分布系统的主机单元（或近端机）、远端单元（或远端机）和扩展单元等。
（1）干线放大器。
工作在某一通信系统工作频段的双向放大器。
（2）光纤分布系统中的主机单元（或近端机）、远端单元（或远端机）和扩展单元主要完成光电转换、电光转换、射频信号还原等功能。
3、无源器件无源器件主要包括功分器、耦合器、合路器等。
（1）功分器。
将接收到的射频信号，经线缆均等地分成多路的无源器件。
（2）耦合器。
将接收到的射频信号，经线缆不均等地分成多路的无源器件。
（3）合路器。
将不同频段信号滤波后合成为一路信号输出，及将接收信号滤波分离的器件。
4、天线室内分布系统中常用的天线类型包括全向吸顶天线、定向吸顶天线、壁挂天线、八木天线、GPS天线等。
5、线缆室内分布系统涉及的线缆及辅助材料包括如下种类：（1）同轴电缆。
主要包括连接RRU和末端天线的馈线、GPS天线跳线和馈线。
（2）泄露电缆。
主要适用于地铁、遂道、矿井等特殊环境。
（3）电源线。
为室内覆盖系统的信号源及各种有源器件提供电源的线缆。
（4）（超）五类线。
在，室内分布系统中也有应用。
（5）接地线。
主要包括BBU设备接地线缆、RRU设备接地线缆、室内和室外防雷盒接地线、电源线接地线缆以及GPS防雷器及馈线接地线缆。
（6）光缆及尾纤。
主要包括BBU和RRU间通信的光缆以及用于连接光缆与光纤收发器。
（7）其他信号线和监控。
主要包括动环监控线、本地操作维护及测试信号线等。
（8）走线管。
6.施工安装工艺验收室内分布系统安装调试完备，集成商在提请工程验收前检查时，需同时提交自检报告，验收方对自检报告进行检查。
自检报告中应包括对本章要求的各项工艺指标的测试自检结果，并有监理公司的签字认可。
6.1. 施工安装环境检查1、基站设备或直放站设备工作环境及设备安装机房环境应满足工程设计要求。
2、无线通信系统室内覆盖工程使用的器件及材料安装环境应保持干燥、少尘、通风，施工区域的井道、楼板、墙壁严禁出现渗水、滴漏、结露现象。
3、施工区域及其附近严紧存放易燃易爆等物品。
4、市电已引入，照明系统亦能正常使用。
5、室内覆盖系统防静电环境要求参见行业标准《通信机房静电防护通则》（YD 754-95）和具体工程设计要求要求。
不满足要求的应按相关规范要求进行改造建设。
6、室内覆盖系统工程防火要求应满足符合行业标准《邮电建筑防火设计标准》（YD 5002-2005）要求。
不满足要求的应按相关规范要求进行改造建设。
6.2. 施工安装前器件及材料环境检查1、开工前建设单位、供货单位和施工单位（或集成商）共同对已到达施工现场的设备、材料和器件的规格型号及数量进行清点和外观检查，应符合下列要求：（1）设备规格型号应符合工程设计要求，无受潮、破损和变形现象。
（2）材料的规格型号应符合工程设计要求，其数量应能满足连续施工的需要。
工程建设中不得使用不合格的材料。
（3）器件的电气性能应能进行抽样测试，其性能指标应符合进网技术要求。
2、当器材型号不符合原工程设计要求而需做较大改变时，应征得设计单位和建设单位的同意并办理设计变更手续。
3、不符合要求的设备和器件应由建设单位、供货单位和施工单位（或集成商）共同鉴定，并做好记录，如不符合相关标准要求时，应通知供货单位及时解决。
4、无线网室内分布系统使用的器件及材料严禁工作在高温、易燃、易爆、易受电磁干扰（大型雷达站、发射电台、变电站）的环境。
6.3. 信号源设备安装验收1、无线通信系统室内分布系统涉及的信号源基站设备，包括宏基站、微基站、家庭基站、基带处理单元（BBU）、射频拉远单元（RRU）等，其安装工程验收参见中国移动相关无线设备验收规范。
不满足要求的应按相关规范进行改造建设。
2、设备电源安装要求应满足行业规范《通信电源设备安装设计技术规范》（YD/T 5040-2005）和具体工程设计要求要求。
不满足要求的应按相关规范进行改造建设。
3、设备安装要求应满足行业规范《电信设备安装抗震设计规范》（YD 5059-2005）。
不满足要求的应按相关规范要求进行改造建设。
4、设备防雷接地设施应满足行业规范《通信局（站）防雷与接地工程设计规范》（YD 5098-2005）和具体工程设计要求要求。
不满足要求的应按相关规范进行改造建设。
6.4. 有源器件安装验收1、有源器件的安装位置、设备型号必须符合工程设计要求。
如安装位置需要变更，应征得设计单位和建设单位的同意，并具备设计变更手续。
2、有源器件的安装位置应确保无强电、强磁和强腐蚀性设备的干扰。
